Copie Gabarit Festool MFS


Bonjour,

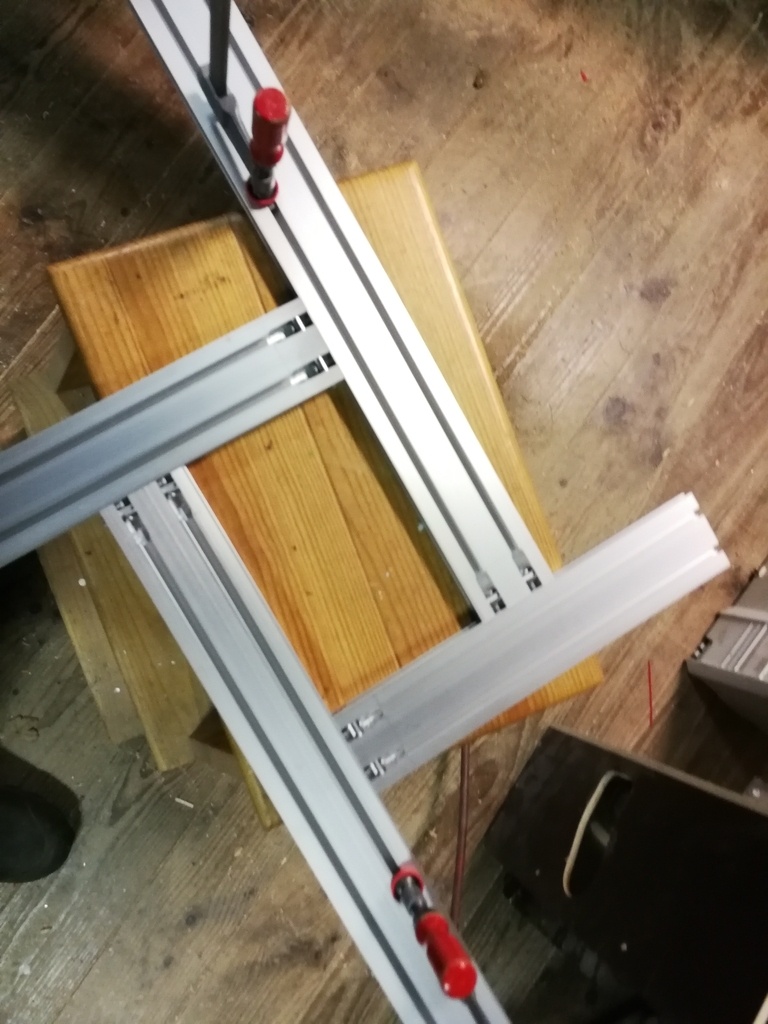

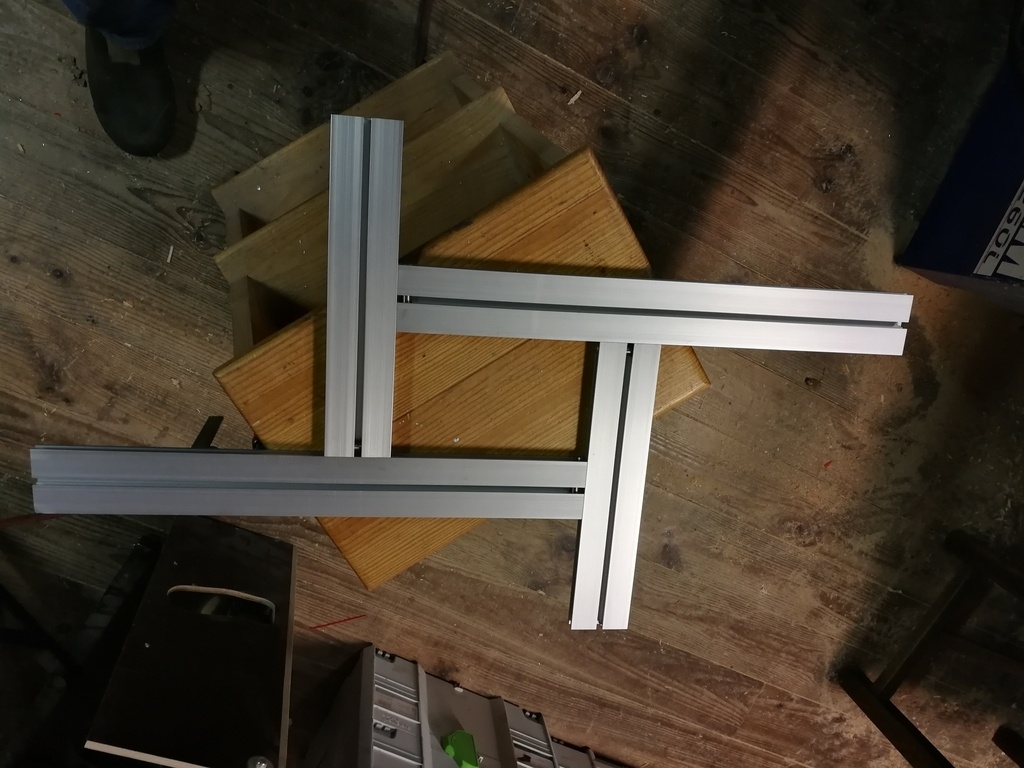

Voici le gabarit réalisé avec des profilés trouvés chez aliexpress, j'ai un peu changé ma première version car j'ai trouvé ces profilés.
Ca ne m'a coûté que 40€
J'ai modifié deux petits serre-joints que j'avais eu lors de l'achat de ma scie plongeante Festool.
Je suis en attente des vis CHC de 4x20 pour finaliser le montage et les essais.

Profilé 1560

les prix ont un peu augmenté par rapport à mon achat mais ça reste correct

Mis à jour

Publications associées


Discussions

Xavier  a publié la création "Copie Gabarit Festool MFS".
il y a 3 ans
Ara
( Modifié )

Intéressant, par contre il y a un truc que je n'ai jamais compris... est-il possible de l'utiliser pour faire, par exemple, la rigole d'une planche à découper à la défonceuse ? Si oui, comment on solidarise la planche et le gabarit ?

Xavier

Bonjour,
Tout dépend de la position de la gorge sur la planche car il faut un minimum d'appui du guide, ensuite pour le faire tenir on utilise les serre-joints.

Ara
( Modifié )

Gorge à 20mm du bord de la planche, et diamètre du sabot d'environ 160mm, donc le gabarit ne touche pas la planche... Soit il y a un truc que je ne connais pas, soit il n'y a pas de truc et cela reste merdique !

L'Ecorce du Sycomore

Ara Tu bosses avec la bague de copiage depuis le dessus du gabarit en fait.

Xavier

Ara, tu peux par exemple faire ta planche un peu plus grande et recouper aux bonnes dimensions après ou caler la planche avec d'autres planches sur les côtés vissées sur une chute de contre-plaqué ou médium. J'espère que ça pourra t'aider.

Ara

L'Ecorce du Sycomore dans ce cas il faut avoir une fraise très longue ou un gabarit très fin je suppose...

Xavier ah non recouper après et gaspiller du bois, ça je ne peux pas ! Surtout que mes planches sont parfois limites en largeur, alors perdre deux fois 5 cm...

Mais je me suis fait un gabarit spécial l'année dernière (je l'avais publié mais je l'ai retiré de L'AdB, je le remettrai sous une autre forme). Il est pas trop mal et me permet de faire mes rainures, mais s'il y a mieux et plus simple, je suis open. Apparemment ton gabarit est bien pour travailler à l'intérieur d'une planche mais se complique pas mal pour travailler le bord.

Merci pour les explications !

Xavier

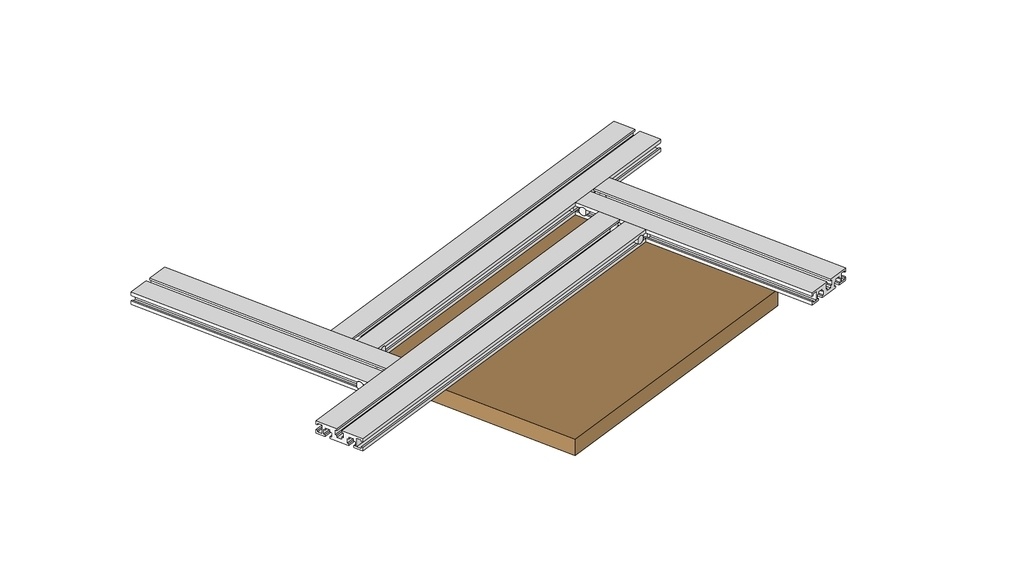

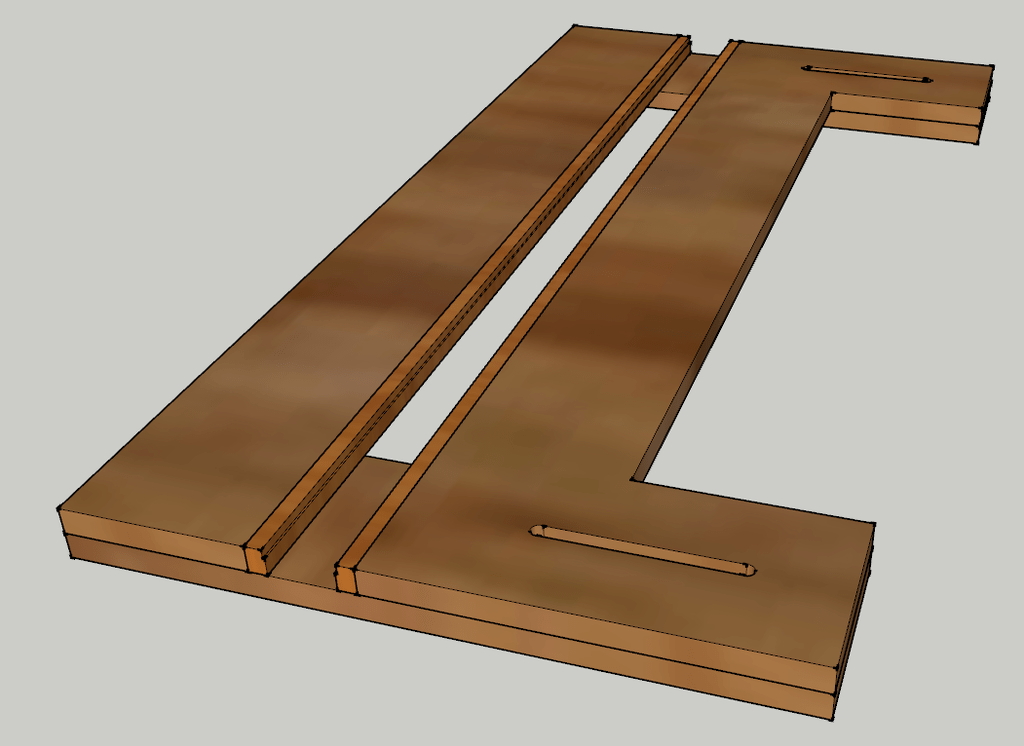

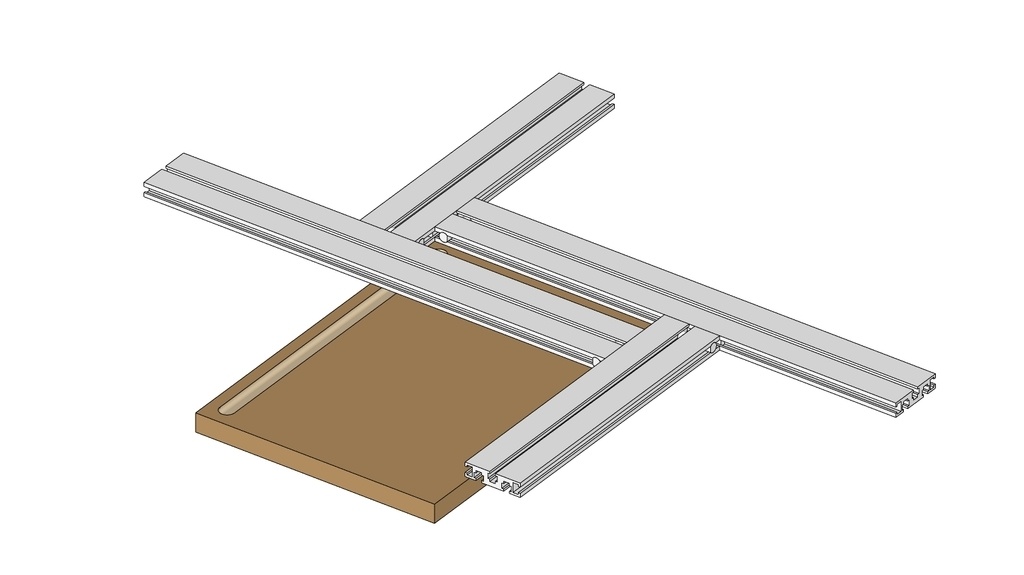

J'ai réfléchi à une autre solution et pour éviter tout ripage possible de la défonceuse, il suffit de régler la largeur à la dimension de la bague et la longueur en fonction des dimensions de la planche et faire la rainure en 4 opérations.
deux images explicatives ci dessous.
C'et une autre idée à exploiter.

Marc Janod

il existe le gabarit à rainure parfaite proposé dans des versions différentes par copain des copeaux et mamias (seulement dans ses cours payants) pour usiner des rainures en utilisant toujours une bague de copiage.

Xavier

Marc Janod , ce n'est pas tout à fait le même usage.

fred01

MERCI POUR L ASTUCE

glaude
( Modifié )

l'idée est bonne, très bonne, mais comment as tu fait et surtout avec quelle quincaillerie , les jonctions perpendiculaires?
Sans être trop exigeant le top serait d'avoir la liste de toute la quincaillerie
Par avance merci de ta réponse

magicyves

Tout est dans le fichier dessin (voir plan associé)

glaude

Bonjour
Je ne parviens pas à ouvrir ton plan une fois chargé.
En fait pour l'achat des rails j'ai l'adresse, mais pas en revanche pour la quincaillerie de jonction.
Pourrais tu stp mettre un lien afin de faire cet achat.
Par avance merci de ton concours

Xavier

glaude , les éléments pour la jonction sont faits maison à part les vis bien entendu,

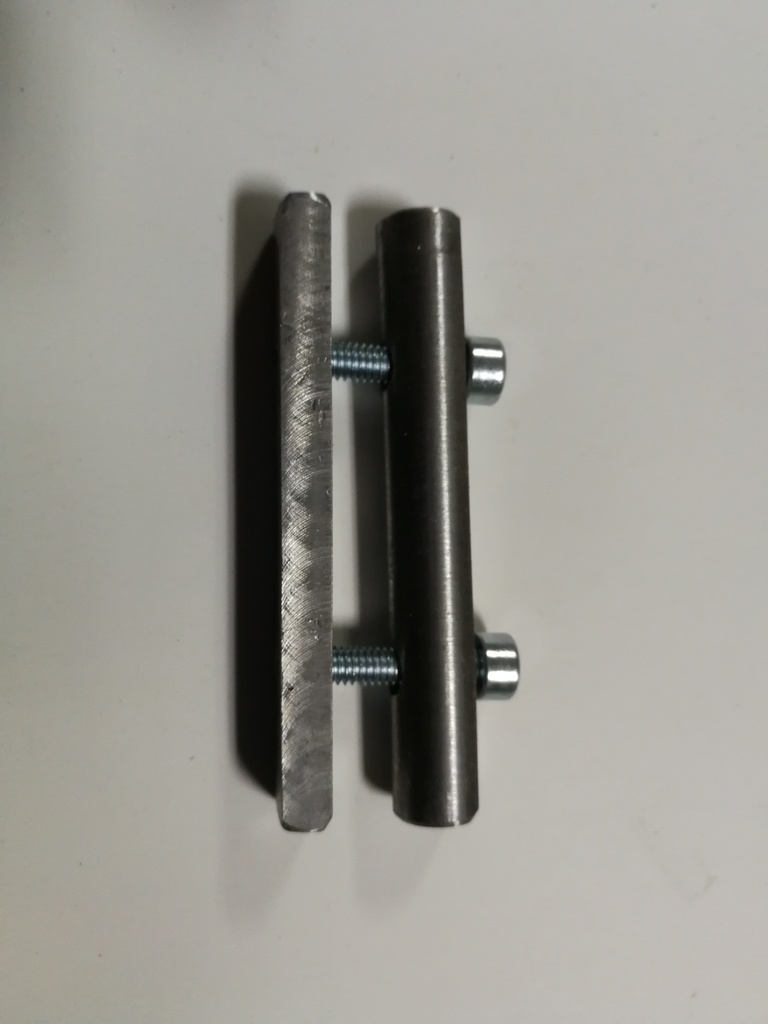

il faut 8 vis CHC M4x20, 4 ronds ø10 longueur 60, 4 fers plat de 5x10x60
ensuite il y a un peu d'usinage à faire sur les profilés, un trou ø10 dans l'axe de l'épaisseur à 8mm du bord pour y loger le rond et deux fraisages dans les rainures pour le passage de la tête de vis.
Bizarre que tu n'arrives pas à ouvrir le plan, quelle version de SketchUp disposes-tu ?

glaude

merci bien pour ta réponse, en fait je suis plus à l'aise en face d'une planche que de l'ordi.
je n'ai pas sketchup, je pensais tout simplement pouvoir ouvrir sans y recourir!!!!!
désolé pour le dérangement

fred01

Xavier SALUT 4 rond de 10 X60 ? TU a pas une photo d un assemblage d un rail je vois pas comment tu fais merci

Xavier
( Modifié )

fred01 ,

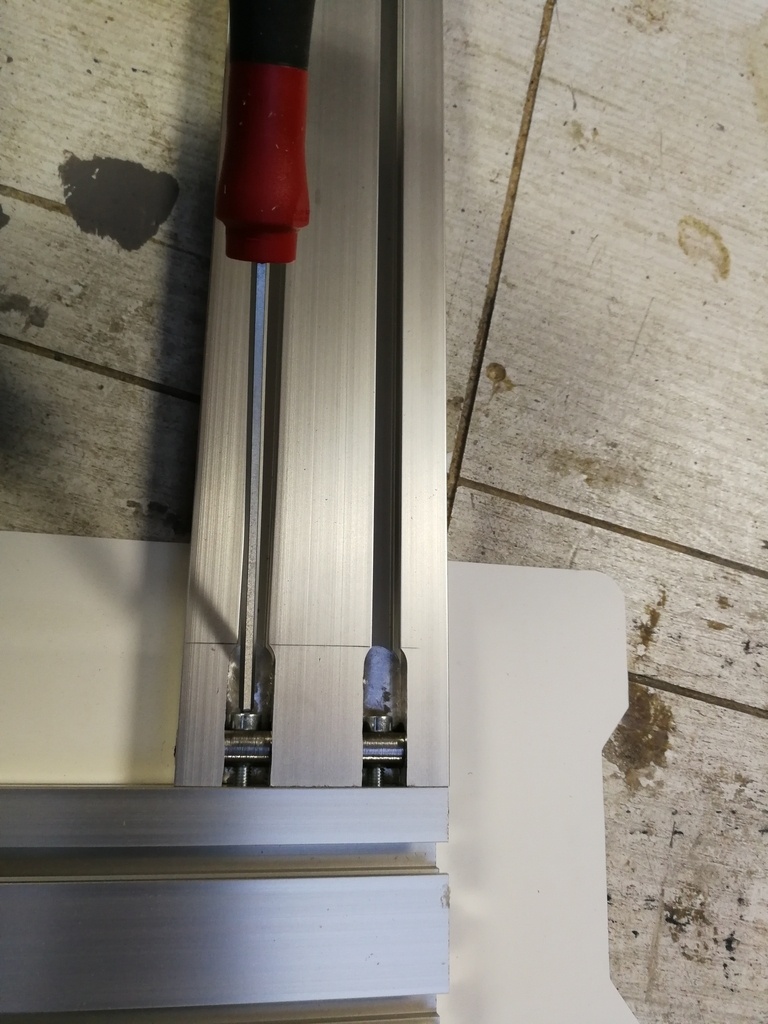

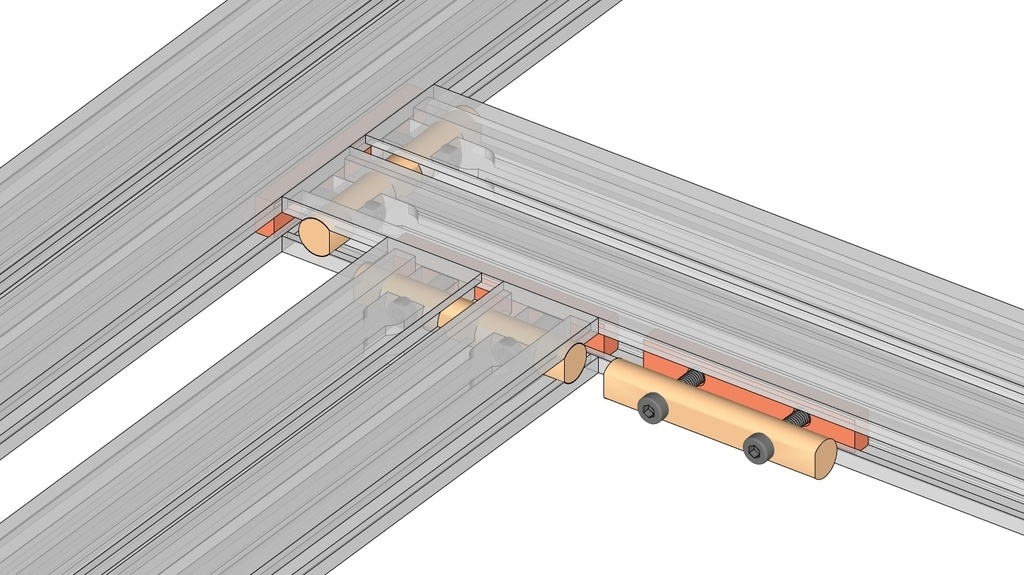

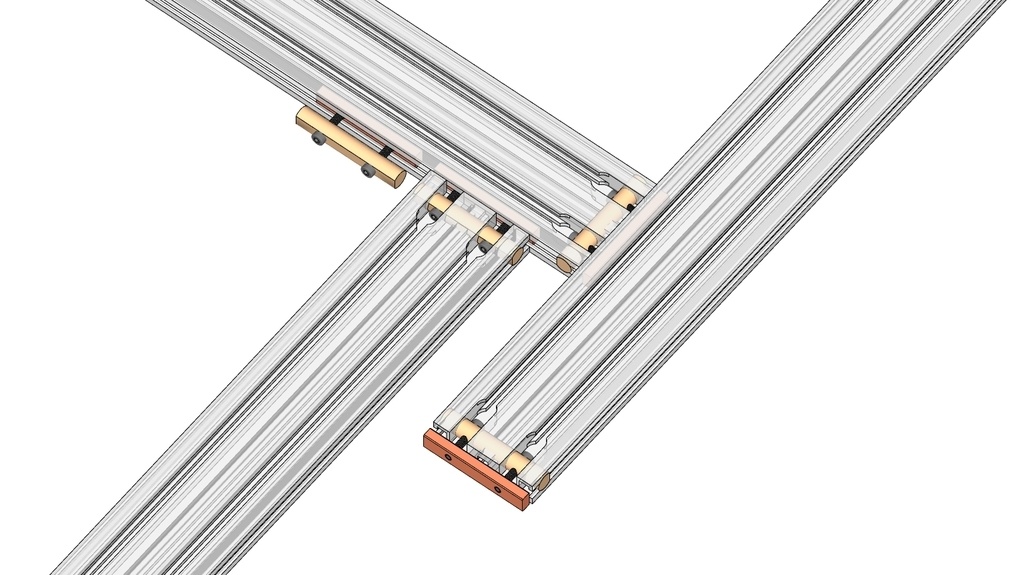

Pour répondre à ta question voici deux images explicatives, j'espère que tu comprendras mieux.

fred01
( Modifié )

MERCI JE COMPREND MIEUX !!! tu as fraiser les rails pour passer la clé

Xavier

fred01
Exactement pour passer la clé et surtout la tête de vis

Xavier
( Modifié )

Comme déjà répondu, tu as tout sur le fichier sketchup, on voit le détail de la fixation.

bendu33

Bonjour, Merci pour ce partage j'avais justement en tête d'en fabriquer une.
Je visualise bien les fixations sur la Sketchup, par contre tu les a fabriquées ou bien achetées sur le même site ? si oui as tu la référence ?
Merci d'avance.

Xavier

C'est du fabriqué maison mais rien de bien compliqué c'est juste du rond de 10 et du fer plat de 10x5 tout simplement.

Roland19

Bonne idée mais sans explication ni référence de la visserie c'est difficile à reproduire

Xavier

Roland19 , il faut télécharger le plan Sketchup, tout y est.

Roland19

oui, j'ai vu mais j'ai du mal à comprendre et avec des explications c'est mieux ;-)

Klaus Loose
( Modifié )

Pardon, qu'en est-il de ces angles intérieurs avec vis sans tête ? Ils ne fonctionnent pas ?
par example:
ebay.de/itm/23...BMAAOSw5v9dt-Om

Xavier

Bonjour,
Si ça pourrait fonctionner mais il faut en trouver pour ce type de profilé, en revanche il y a un petit souci, si l'on veut pouvoir ajuster la position des profilés il faut un peu de jeu et comme le serrage se fait en poussant dans le fond de la rainure cela crée un jeu entre les profilés.

racmterrof

Xavier
Toujours aussi inventif,astucieux et partageur.
Merci!

Klaus Loose

merci tous👍

Klaus Loose

Bonsoir...
est-il possible que nous pensons trop compliqué ?
La connexion peut être à l'extérieur, de sorte que les deux parties indiquées dans l'exemple doivent être utilisées une seule fois ...
motedis.com/sh...Nut-5::732.html
et
motedis.com/sh...5-M4::5845.html
😉😊

hervem
( Modifié )

Bonsoir,
Merci pour cette excellente idée !
Les extrémités des profilés sont-elles d'origine parfaitement d'équerre dans les deux sens ?
C'est à dire dans le sens de l'épaisseur et de la largeur du profilé.
Ou faut-il envisager une reprise en fraisage ?
Merci.

Cordialement,
hervem

Xavier

Bonsoir,
Oui les extrémités sont coupées parfaitement d'équerre, je n'ai rien eu à retoucher.

hervem

Merci Xavier !
Voilà qui est très important.
Cordialement,
hervem

matthieug
( Modifié )

Très belle réalisation ! Devant faire plusieurs encastrements assez précis, je pense m'en construire un similaire.

Merci !

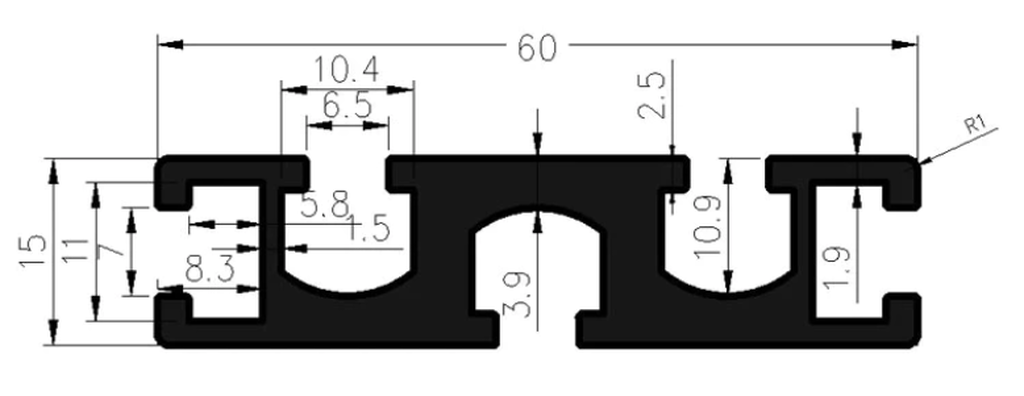

PS: pour ceux que ça pourrait intéresser, voici les dimensions des rainures (trouvées sur aliexpress)

Lsda26

Merci pour le partage Xavier! pour ceux qui n’auraient pas de quoi usiner l'acier, j'ai créé les axe en impression 3d (petg) et ça résiste sans problème au serrage nécessaire. Je pense même que ca risque moins de se desserrer qu'avec des axes en acier.
