Compas pour défonceuse Festool OF1010


Salut,

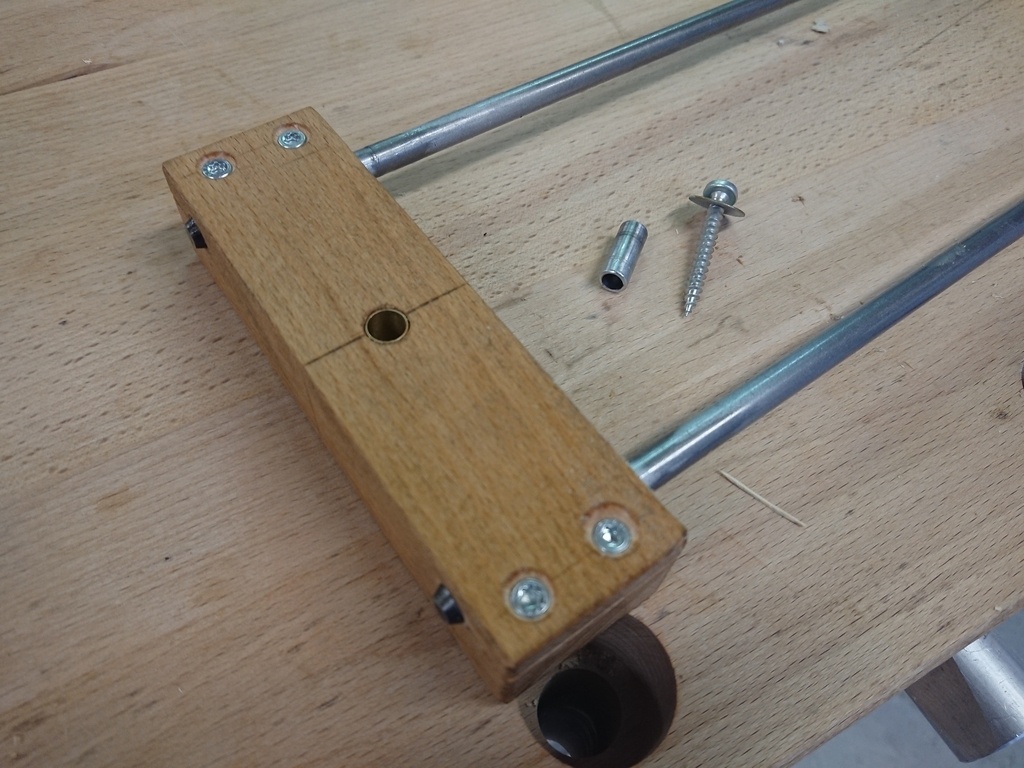

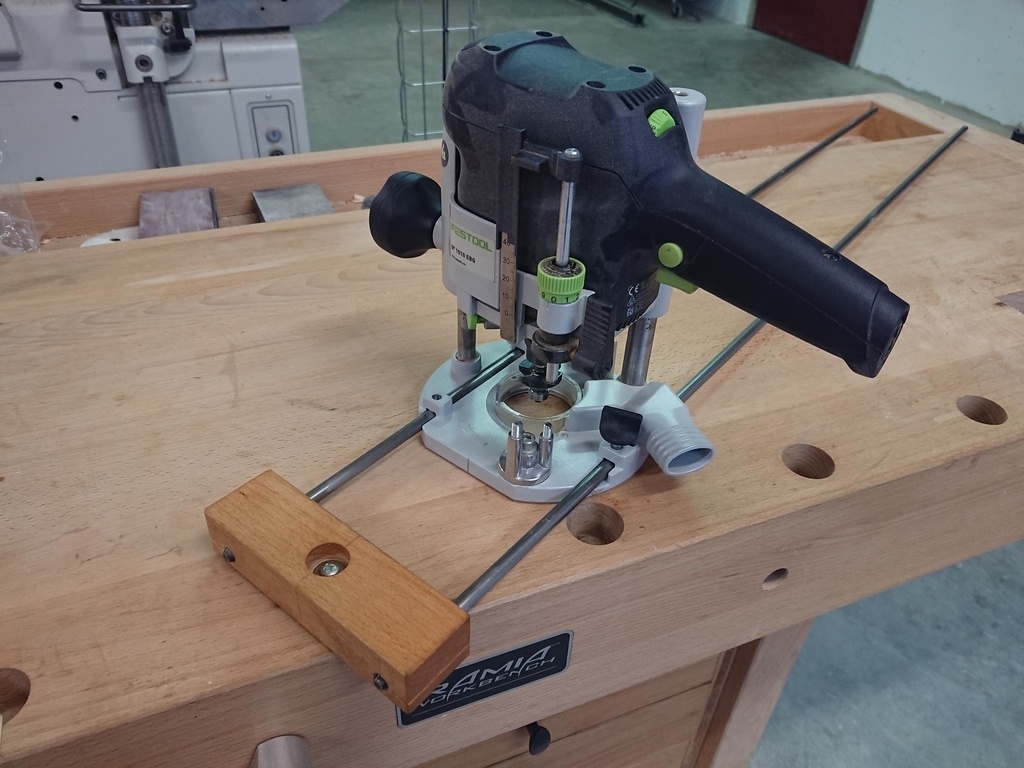

Voici un simple compas pour défonceuse né de la belle rencontre d'une douille de plombier et d'un manchon taraudé chez mon quincailler... et puis aussi du besoin d'un compas.

Nota : il ne permet que des rayons > 80mm

J'ai mis les détails de construction dans le plan
Attention à ne pas reproduire mon erreur en centrant le point de pivot. Sur les OF1010 les barres ne sont pas positionnée de manière symétrique par rapport à l'axe de rotation. Le plan est corrigé.

Mis à jour

Publications associées


Discussions

David Marmilloud  a publié la création "Compas pour défonceuse Festool OF1010".
il y a 3 ans
hundertaker
( Modifié )

J'ai fait encore plus simple.

1 trou dans une seulle barre de guidage.
1 clou.

Terminé.

David Marmilloud

Ha oui hundertaker , là tu vas être difficile à battre en terme de simplicité :)

hundertaker

David Marmilloud

haha...
Mais ouiiiii ça marche tellement bien... haha
J'ai la 1400EBQ.

Après peaufiner 1 petit projet ça c autre chose ...

Bons copeaux...

Marc Janod
( Modifié )

Hey salut David ! super idée pour l'usinage de grand cercles !
Pour ma part c'était le week end dernier, la réalisation de celui de Toutenbois

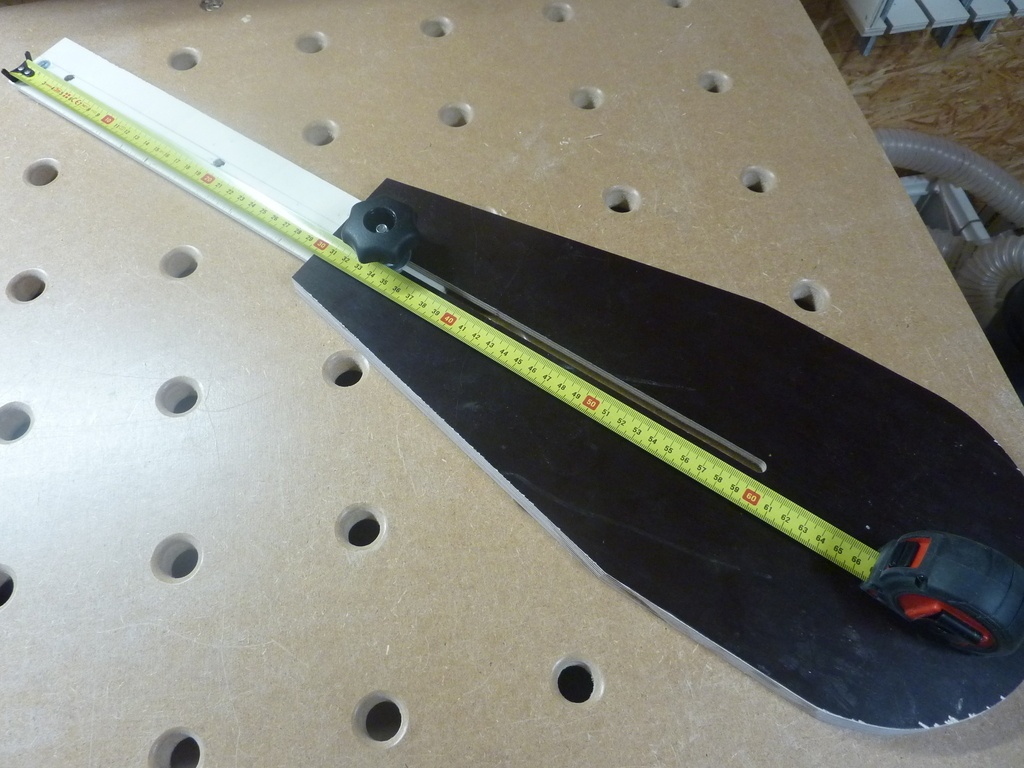

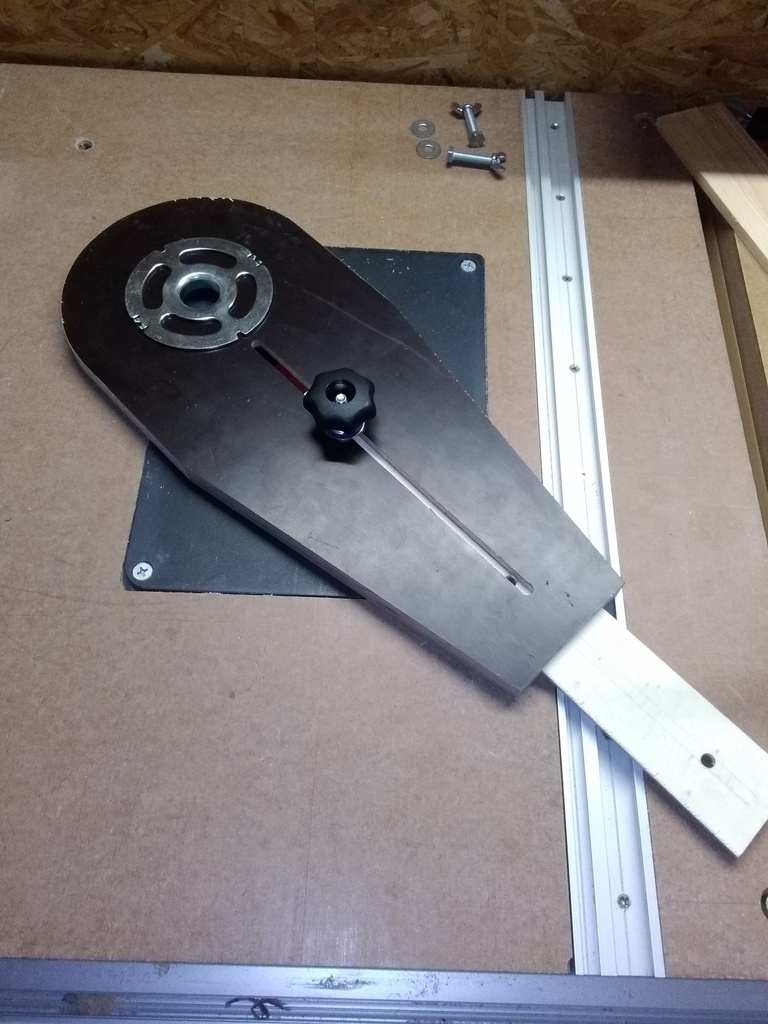

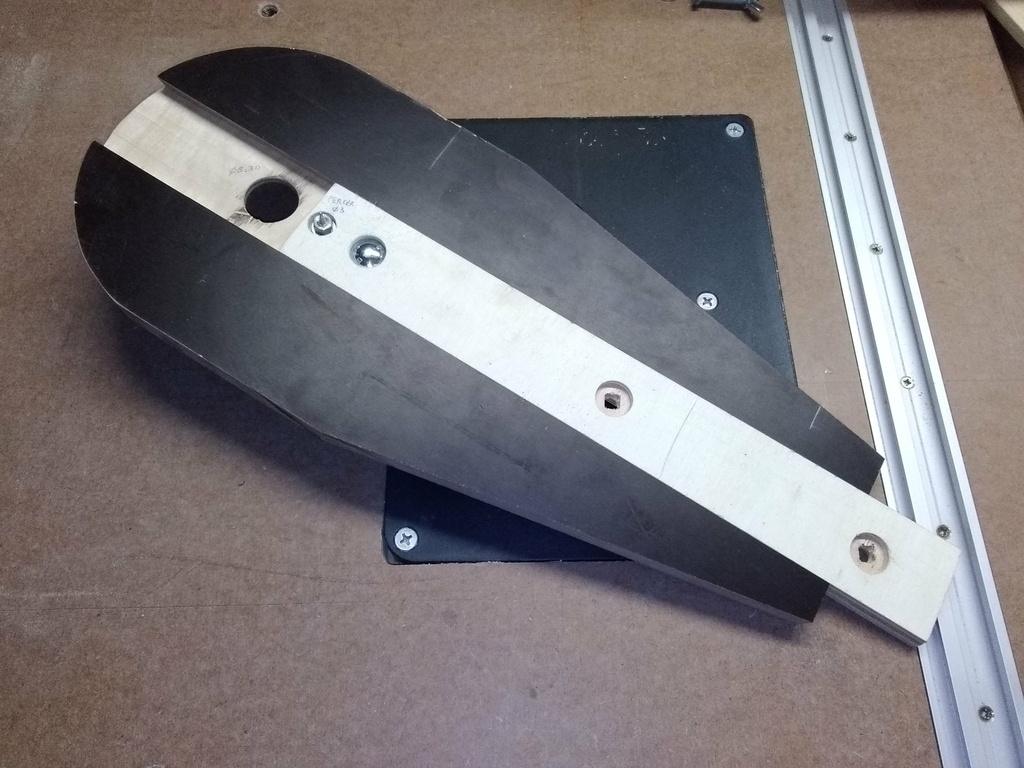

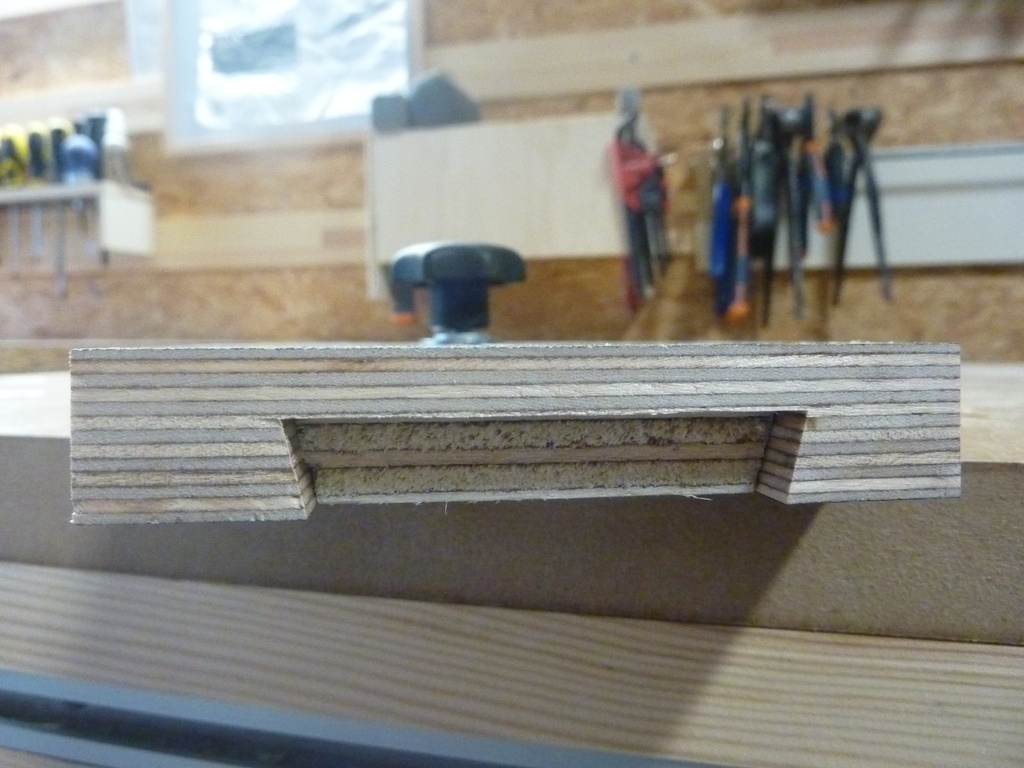

j'ai customisé en faisant une coulisse plus grande pour faire des cercles jusqu'à 130cm de Ø (le mini étant 40mm) en retournant la coulisse
Son gros avantage : les tuyaux et fils ne s'emmêlent pas les pinceaux, puisqu'on utilise une bague à copier pour positionner la défonceuse.
premiers tests réussis pour me bricoler un "compas guide de coupe"

David Marmilloud

Salut Marc,
C'est clair que le coup de la bague à copier est intéressant pour le câble, au prix toutefois de la mise en place de ladite bague avant de se servir du compas.
Là je voulais faire simple, compact et durable. (J'ai vu chez des confrères des gabarits en bois qui s'usaient assez vite autour de l'axe de rotation.)
Mais de toute façon c'est bien qu'il y ait de la diversité de modèles. Comme ca chacun choisit et essaye ce qu'il préfère.

Marc Janod
( Modifié )

si j'ai bien compris ta solution, tu vises dans la planche en serrant par la même le petit tube, et tu as laissé un jeu axial de liaison pivot entre rondelle et gros tube, pour que ça frotte entre les tubes pour la rotation ?

David Marmilloud

Tu as tout compris. Par le plus grand des hasard, le tube que j'ai trouvé chez mon quincailler de voisin mesure 19,7 pour une douille longueur 19. C'est pour ca que je disais que parlais d'une belle rencontre :) 0.1 mm de jeu au Ø et 0.7 à l'axe, ce qui m'a laissé suffisamment de marge pour que le bas de la douille soit légèrement en retrait de la face inférieure du sabot.
