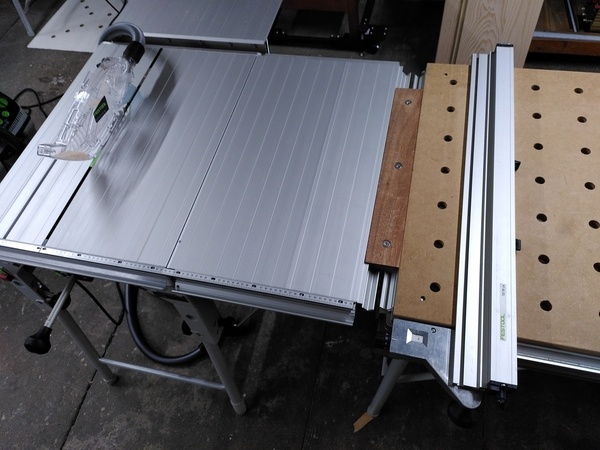

Augmentation de la capacité du guide latéral de la scie CS 70


Augmentation de la capacité de coupe latérale de la scie Festool CS70 par la liaison de cette scie avec l'établi de la même marque MFT/3.

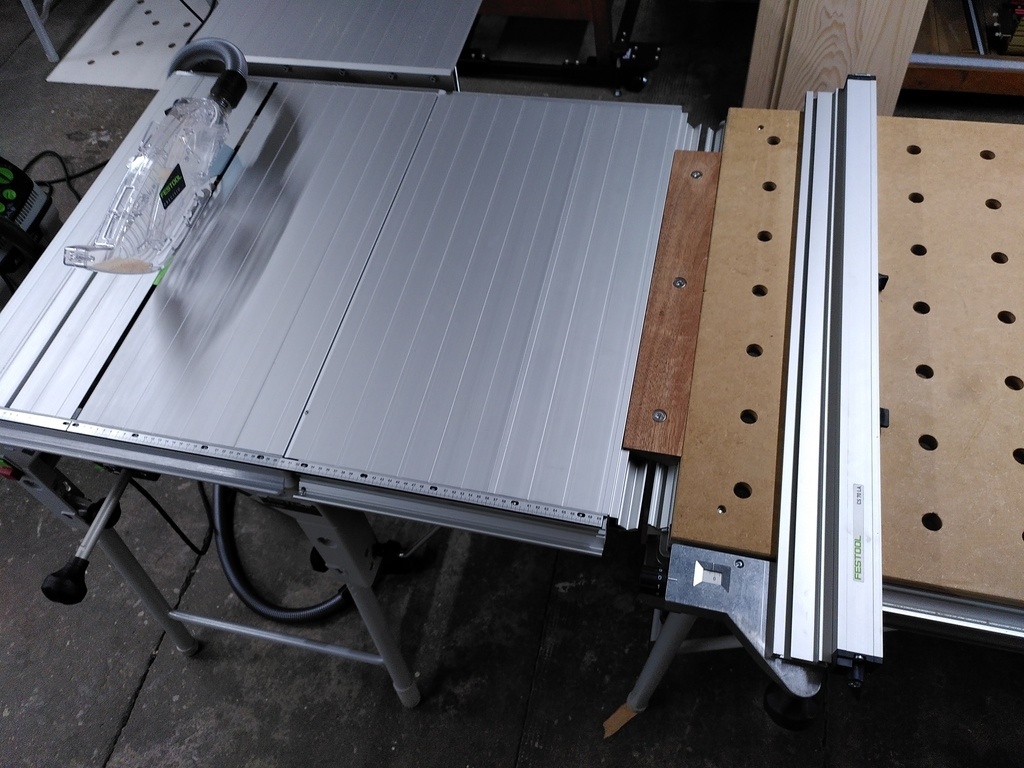

Sachant que le guide latéral CS 70 LA fonctionne aussi sur la MFT/3 je me suis dit pourquoi ne pas relier les deux ensemble pour avoir une belle surface de travail.

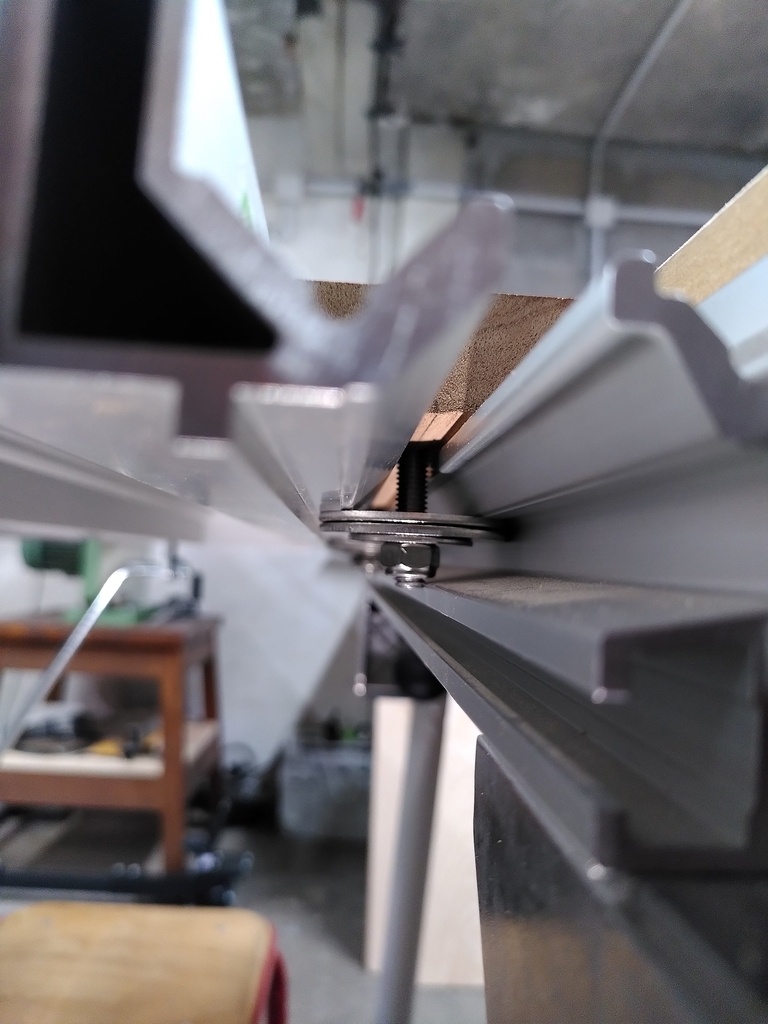

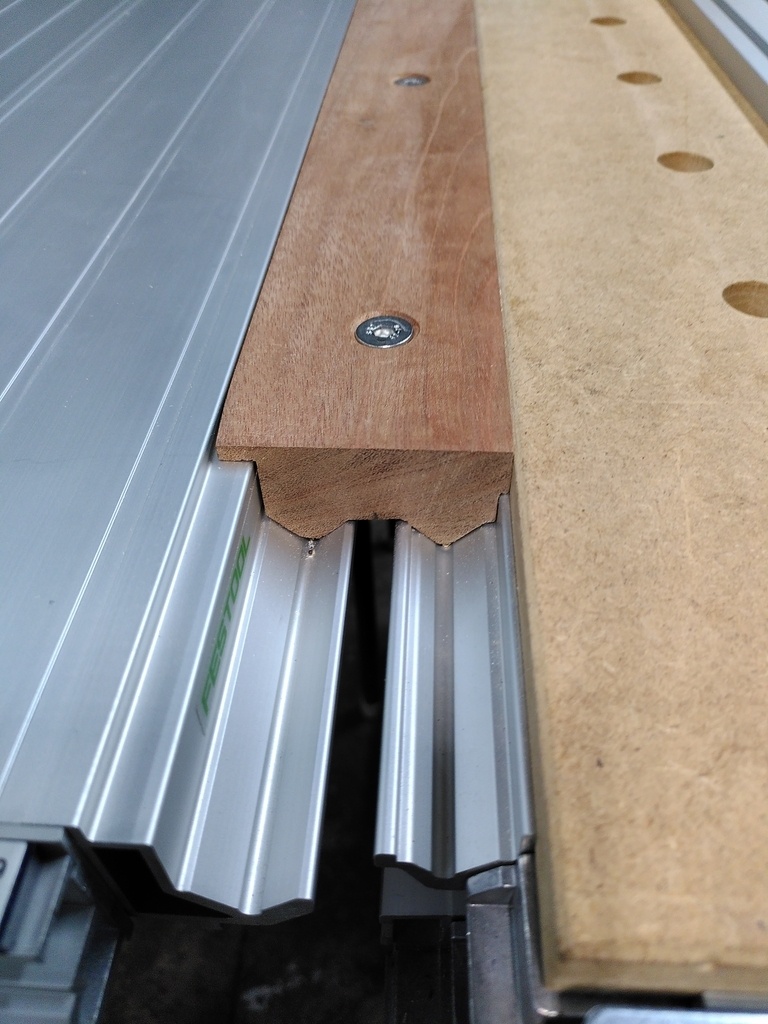

Voilà c'est donc chose faite avec un morceau de bois exotique soigneusement usiné pour correspondre aux profilés, 3 vis à tête fraisée et quelques grosses rondelles larges et épaisses en-dessous.

Il y a bien sûr un zone "grise" concernant le guide latéral au niveau du raccord entre les deux tables, elle est légèrement compensée par la mise à plat du guide auxiliaire.
Pour la mesure j'utilise un réglet d'un mètre, au-delà c'est beaucoup moins raisonnable.
Bon il y a une bonne séance d'alignement et de mise à niveau mais ça fonctionne bien.

Mis à jour

Publications associées


Discussions

Lansau  a publié la création "Augmentation de la capacité du guide latéral de la scie CS 70".
il y a 3 ans
Mike0411
( Modifié )

Pratique mais attention au kick back si ta planche est plus large que longue 😉

Lansau

Ok merci pour l'alerte, je n'utilise cette fonction que pour des panneaux qui permettent un bon maintient de coulissement le long du guide latéral.
