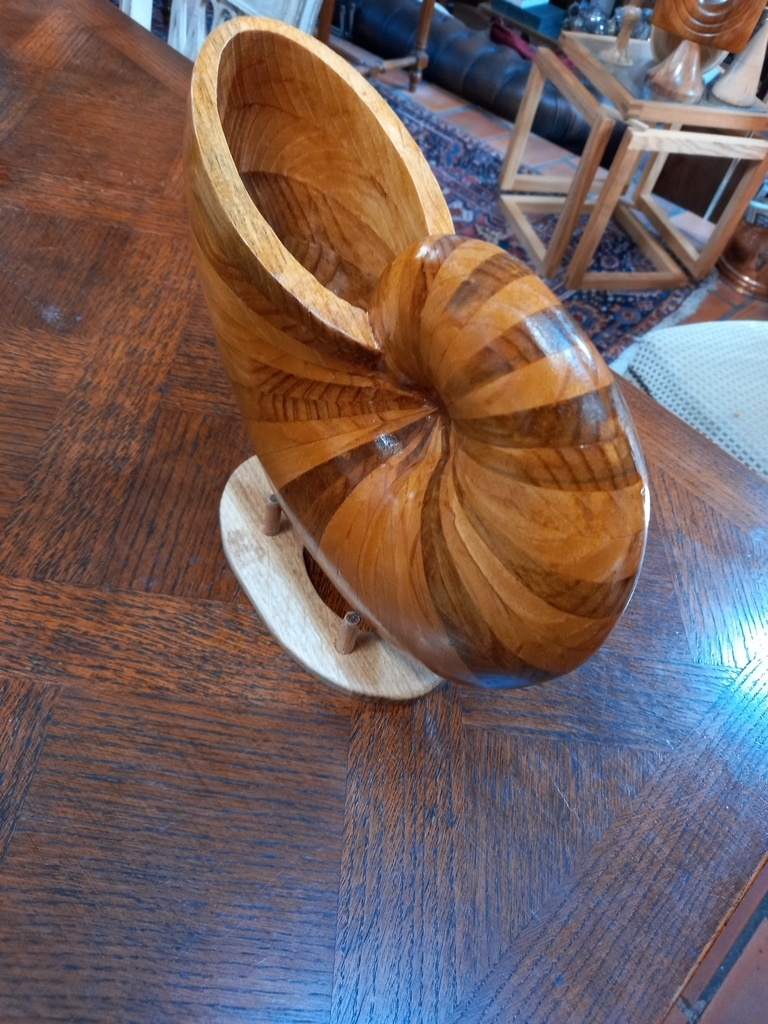

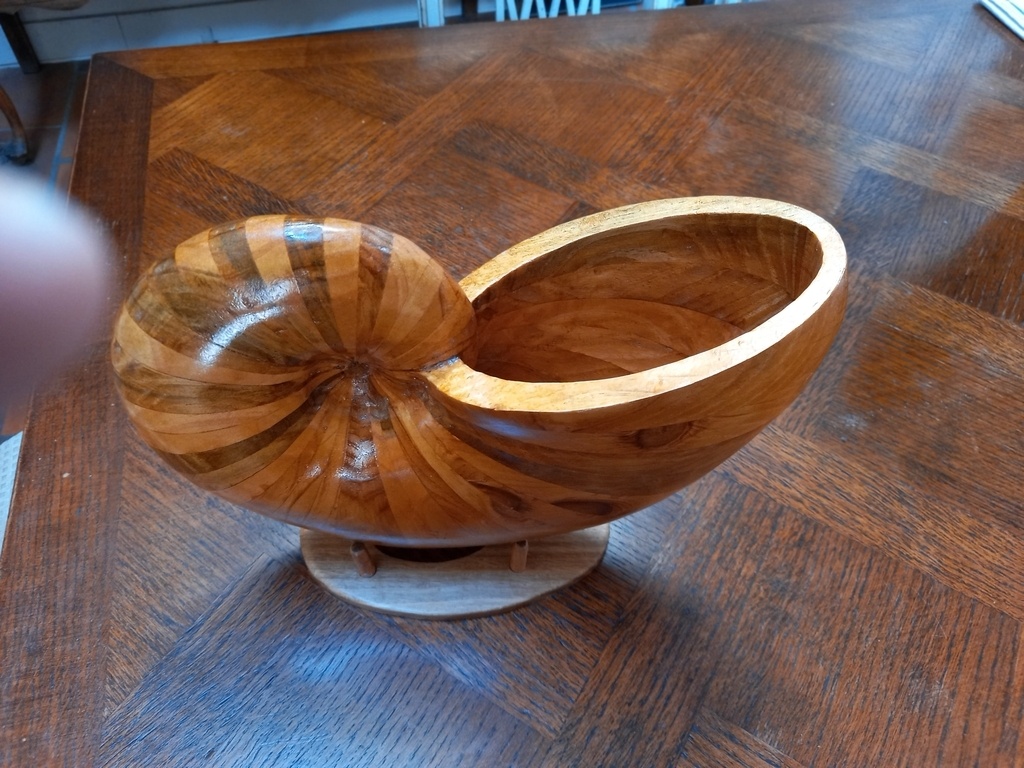

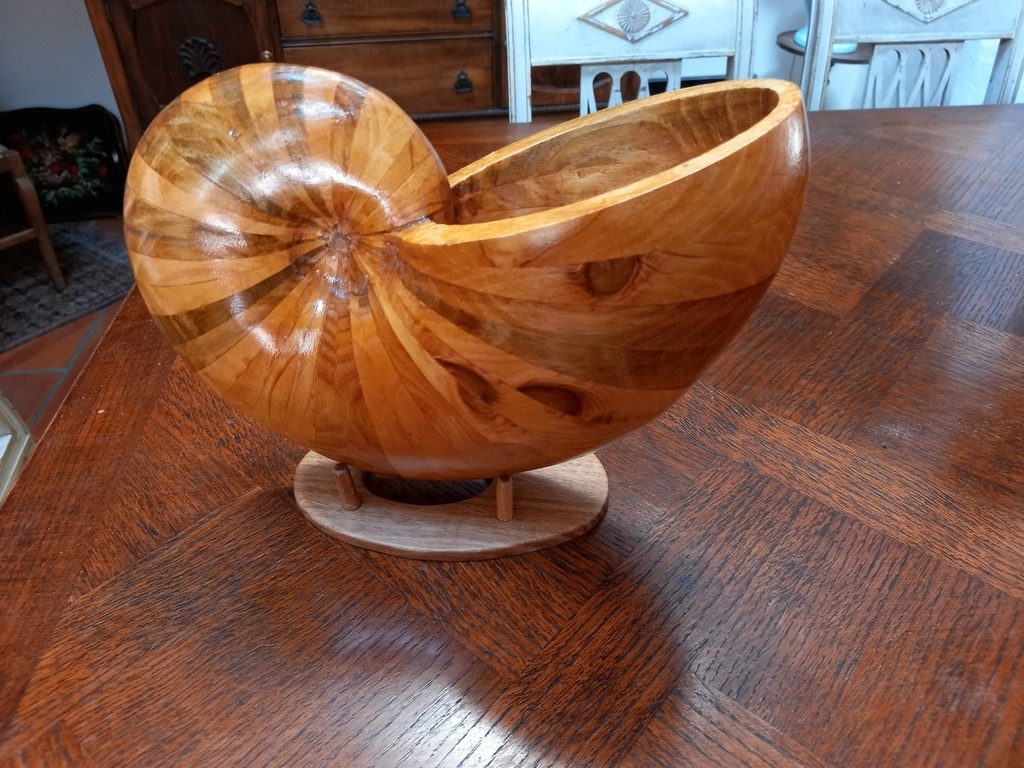

Un Nautile en Douglas de 30 cm de diamètre.
Je l’ai fait suivant l’idée de Steve Garisson.
Beaucoup de difficultés en précision des coupes. Il faut 36 pièces coupées à un angle de 10deg, toute erreur s’additionnant.

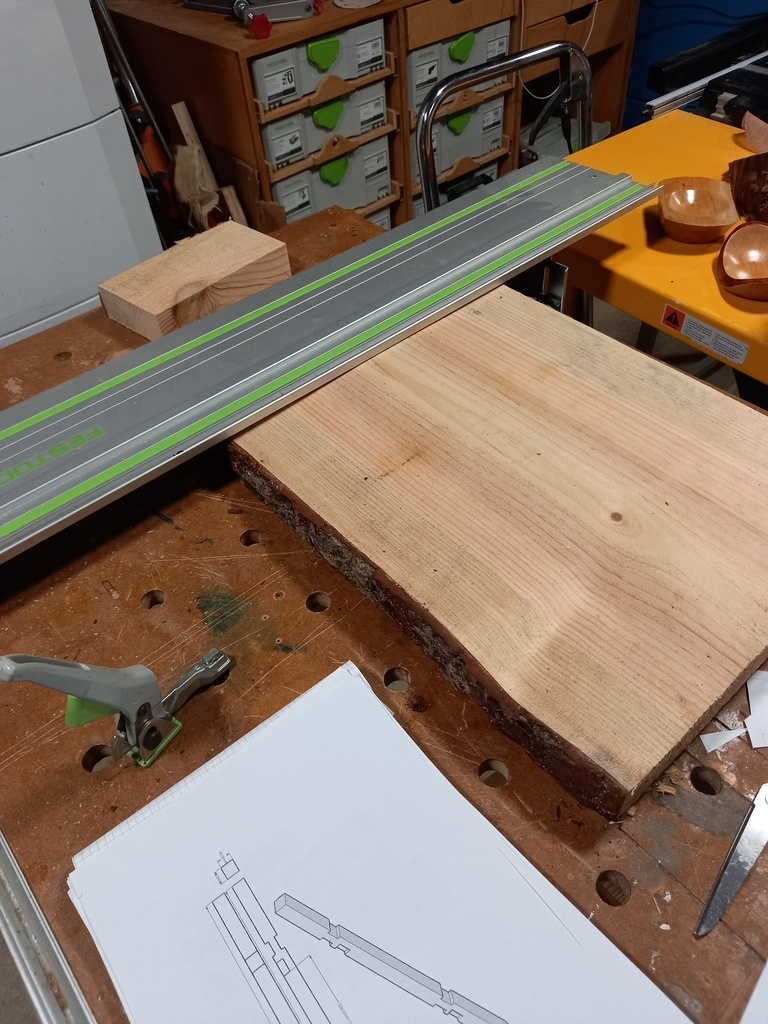

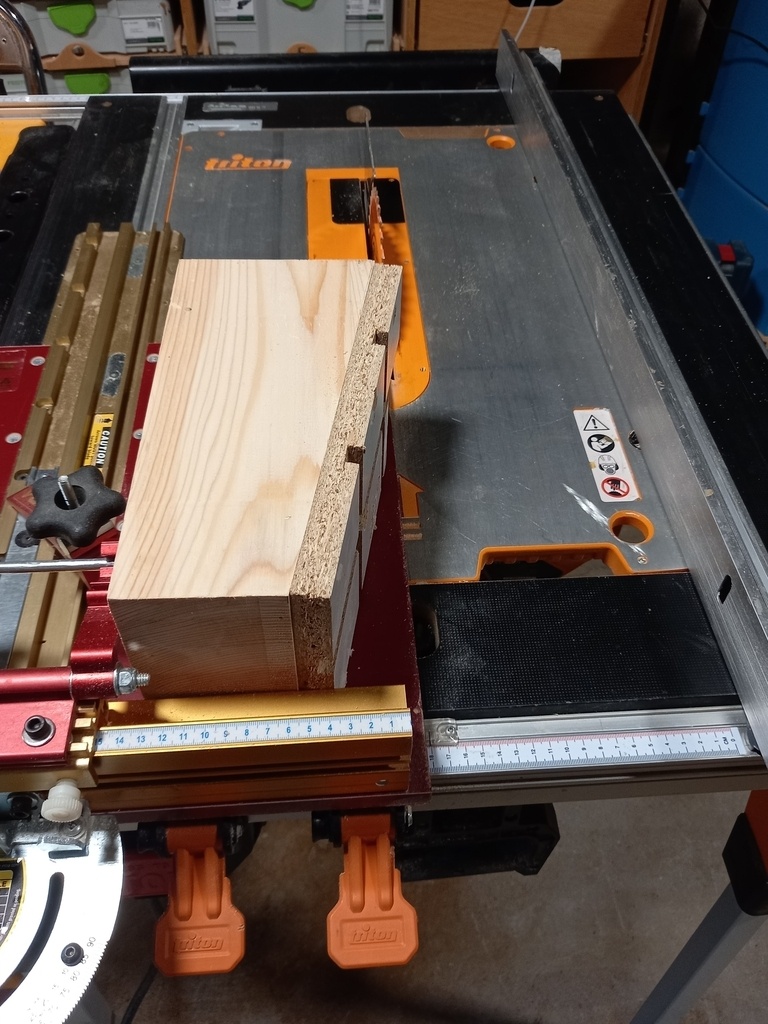

Il faut donc se faire un gabarit précis, d’autant plus que la lame de scie circulaire ne coupe pas l’ensemble de la pièce, il faut la retourner.
Ensuite découpe des profils à la scie à chantourner avec une lame spirale car il faut maintenir un angle de 17deg sans tourner la pièce.

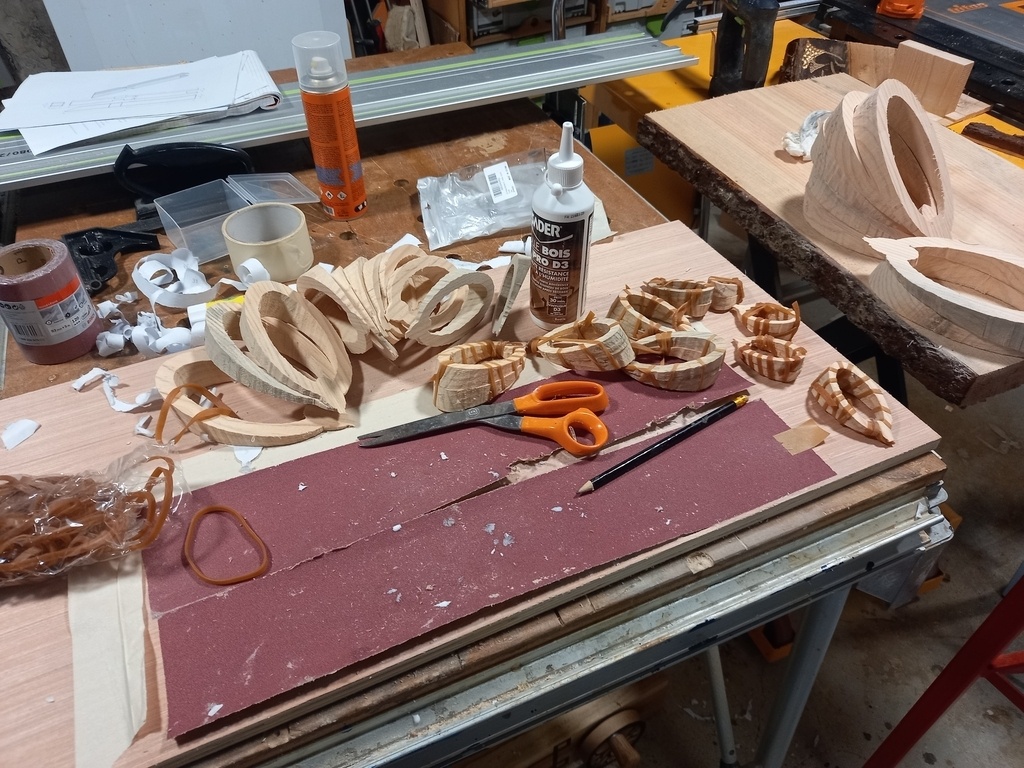

Collage deux par deux et une petite erreur, car il aurait fallu avoir deux parties de 18 pour poncer et avoir un collage exact.
Mais en fin de compte le temps passé à faire des coupes précises à payé.

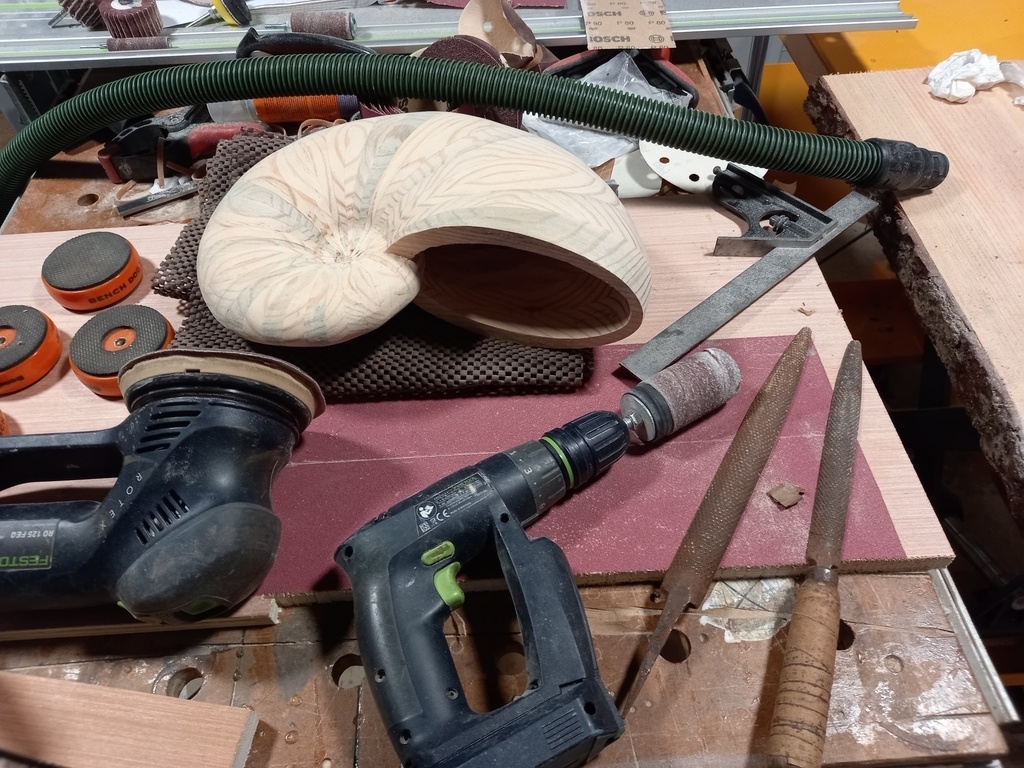

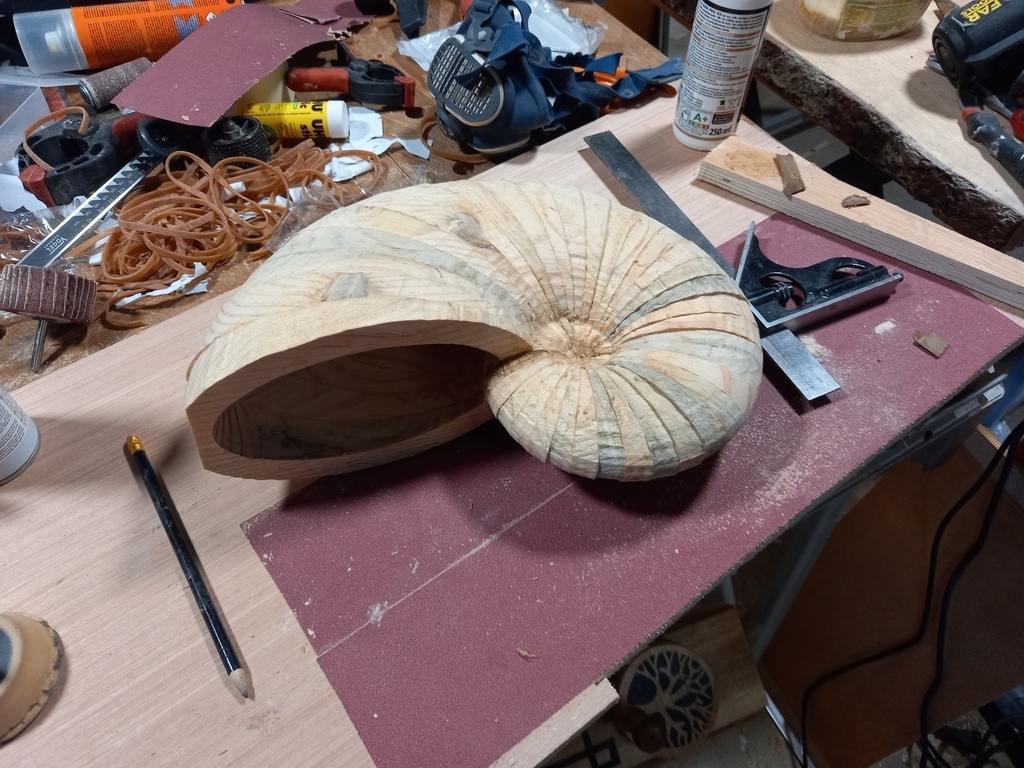

Beaucoup de ponçage intérieur et extérieur.
Finition fondue et cire.
