La presse Moxon, j'ai toujours trouvé son utilité toute relative et pensé que c'était un gadget plus encombrant qu'autre chose.
Jusqu'à ma série de boîtes à queue d'aronde.
Là je me suis dit "pas si inutile que ça finalement comme "gadget"...
Comme il est bien connu qu'il n'y a que les imbéciles qui ne changent pas d'avis, j'ai décidé d'en réaliser une !
ça tombe bien j'ai quatre belles planches de hêtres de 50 mm d'épaisseur et de longueur / largeur idéale pour cet ouvrage !
Je décide dans un premier temps de pas me prendre la tête, ayant d'autres chat à fouetter (n'en déplaise aux associations de défense des animaux !), et de la jouer efficient. Un mors mobile, un mors fixe et une planche sur ce dernier pour brider le tout, merci au revoir !
…Et puis en regardant à gauche à droite je tombe sur des presses vraiment élaborées avec pleins de bonnes idées à choper !
Des guides pour positionner les planches pour le traçage, un dégagement à 45° pour des queues recouvertes, un plateaux arrières qui la transforme en petit établi, un logo sur le mors mobile etc...
Je ne résiste pas !!
Je revois donc entièrement le cahier des charges, et pose les conditions suivantes :
- Utiliser au maximum les outils à main (pourquoi ? parce que !! ).
- Un guide pour le traçage.
- Un plateaux arrière avec des aménagements pour les outils et des possibilités de bridage.
- Des queues d'arondes quelques part (On verra en cours de route où).
- Un mors mobile la classe (je me comprends).
- Un logo sur le mors mobile (parce que je trouve ça cool).
- Deux essences de bois (parce que deux c'est mieux et que pour le coup… ben j'ai plus assez de
hêtres
).
Bon…
Finalement ça va être un petit plus alambiqué que prévu.
-->
Comme d'hab' j'ai envie de dire…
Et voilà qu'une petite bricole qui aurait dû me prendre une bonne après midi à tout casser ma pris… toute la semaine… et quand je vous dis toute la semaine, c'est toute la semaine !
Mais c'est pas bien grave parce que c'est sympa à fabriquer, je suis très content du résultat et c'est un petit avant gout d'un Roubo que je rêve de construire mais que je ne peux pas tant que je serais dans mon garagelier !
Déjà que là je ne sais pas ou la stocker cette presse…
Alors pour la quincaillerie, c'est un kit de chez York.
Acheté sur le site qui me causera probablement un jour une mise sous tutelle pour déficit bancaire répété : Fine-tools.com.

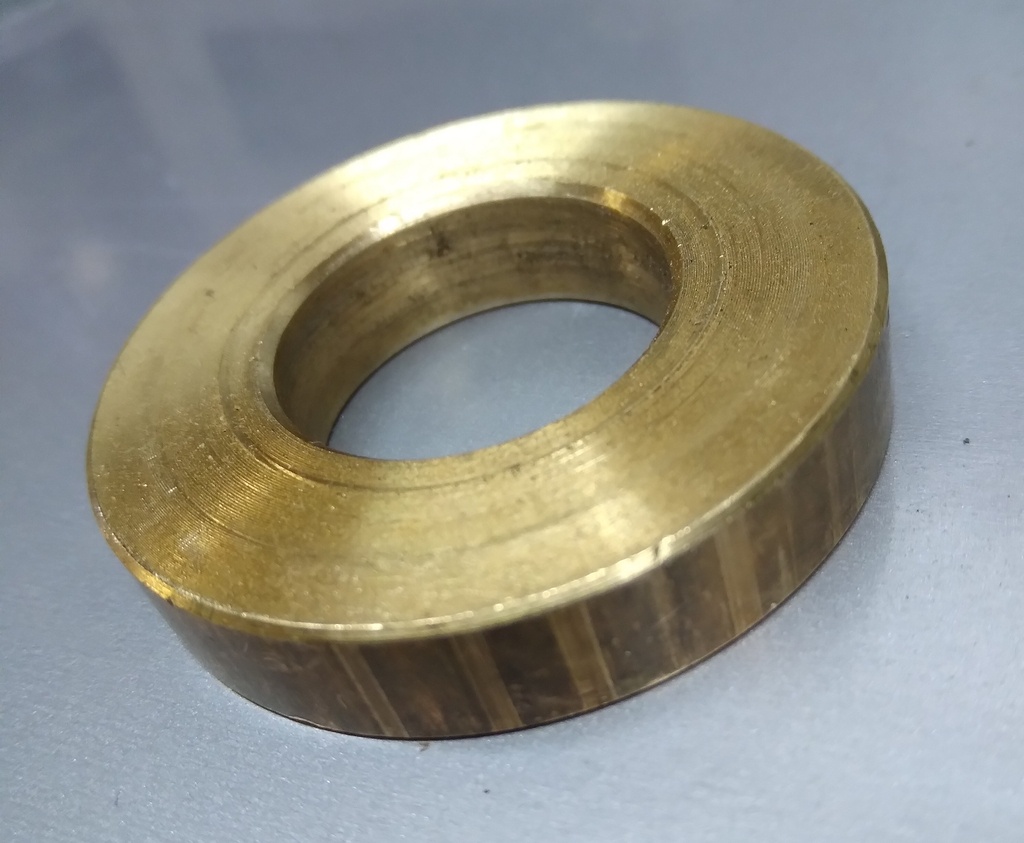

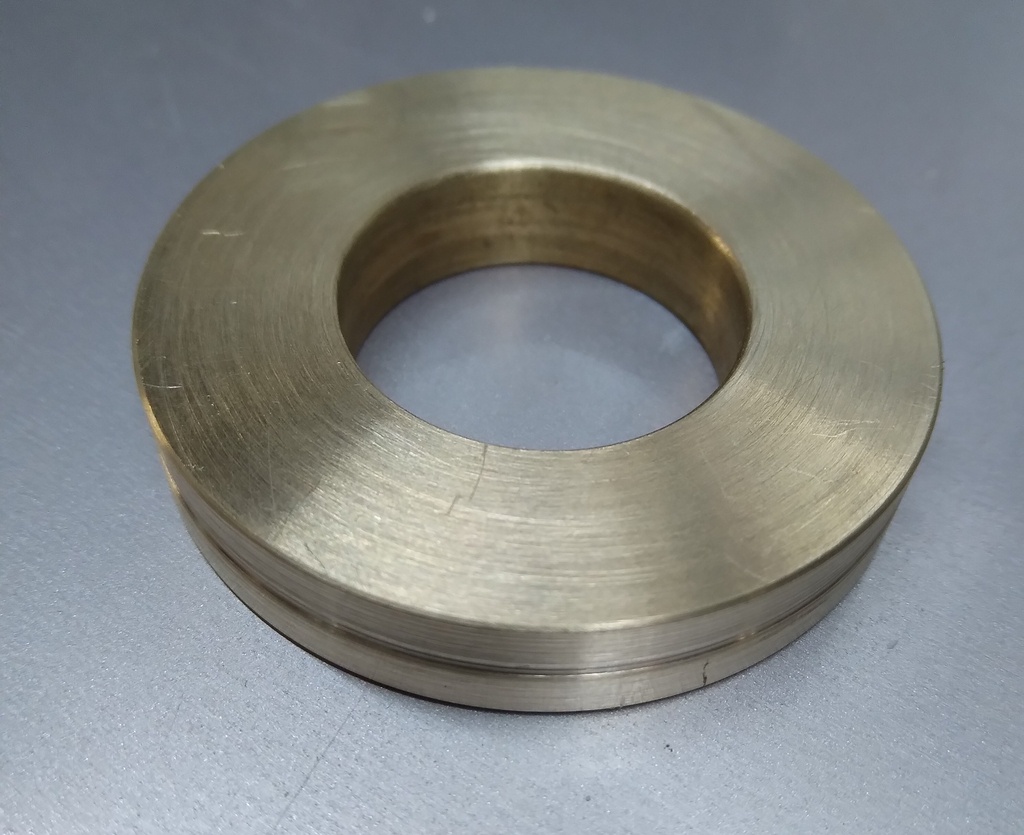

Globalement plutôt qualitatif sauf pour les rondelles en laiton qui sont, je trouve, un peu trop brut.
Un petit passage sur le tour pour leur redonner un air de fête et c'est OK !
Plateau en hêtre et cerisier
Un cerisier qui a une teinte très rose pas terrible mais qui fera très bien l'affaire pour un outil de l'atelier

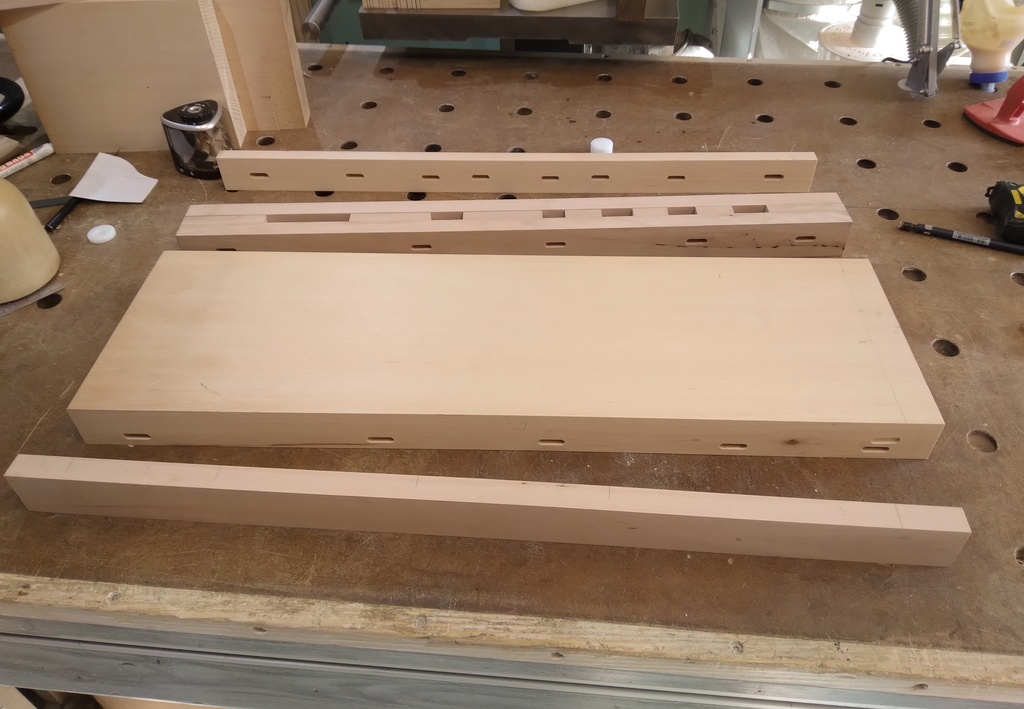

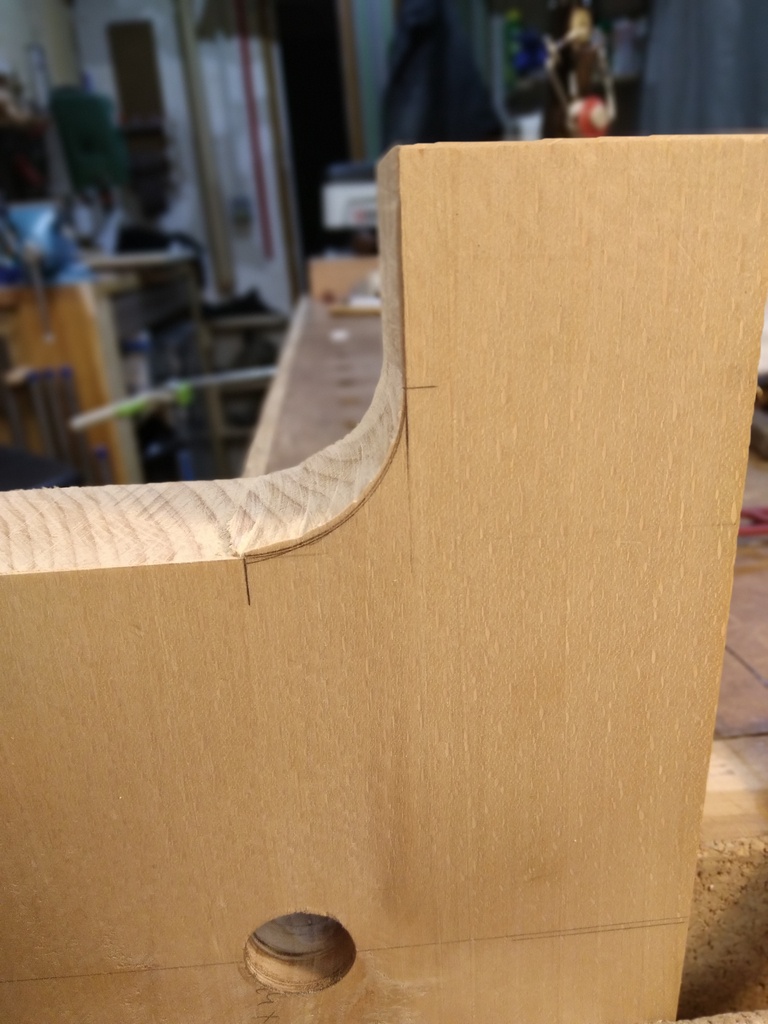

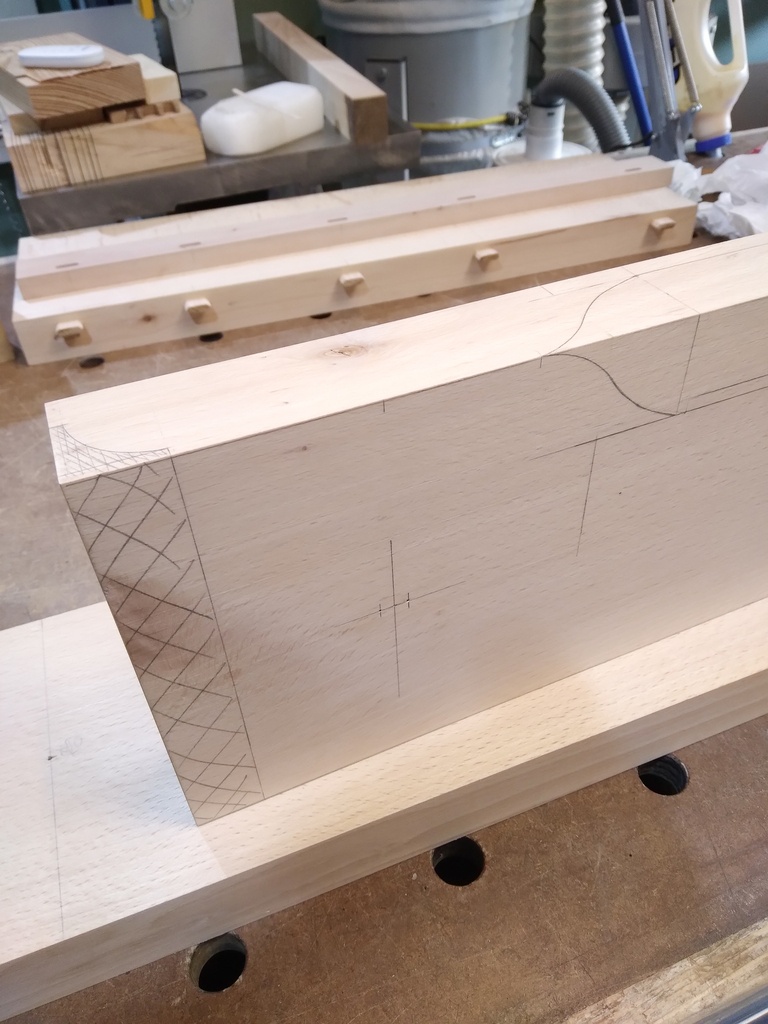

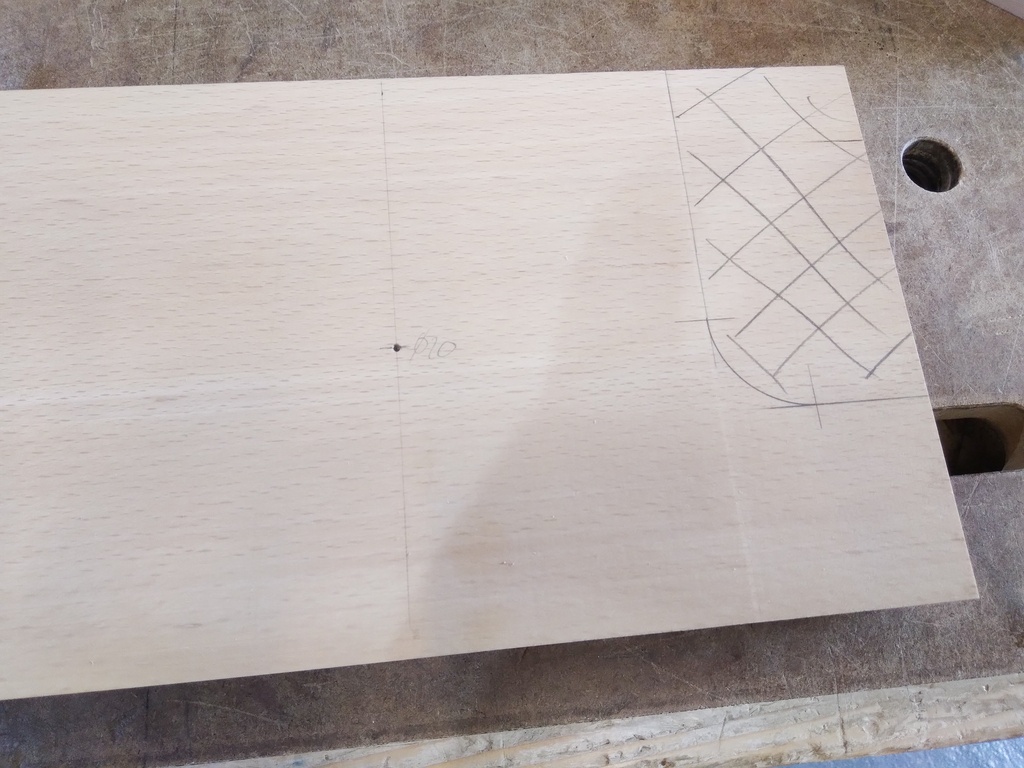

Et c'est parti pour le façonnage des mors !

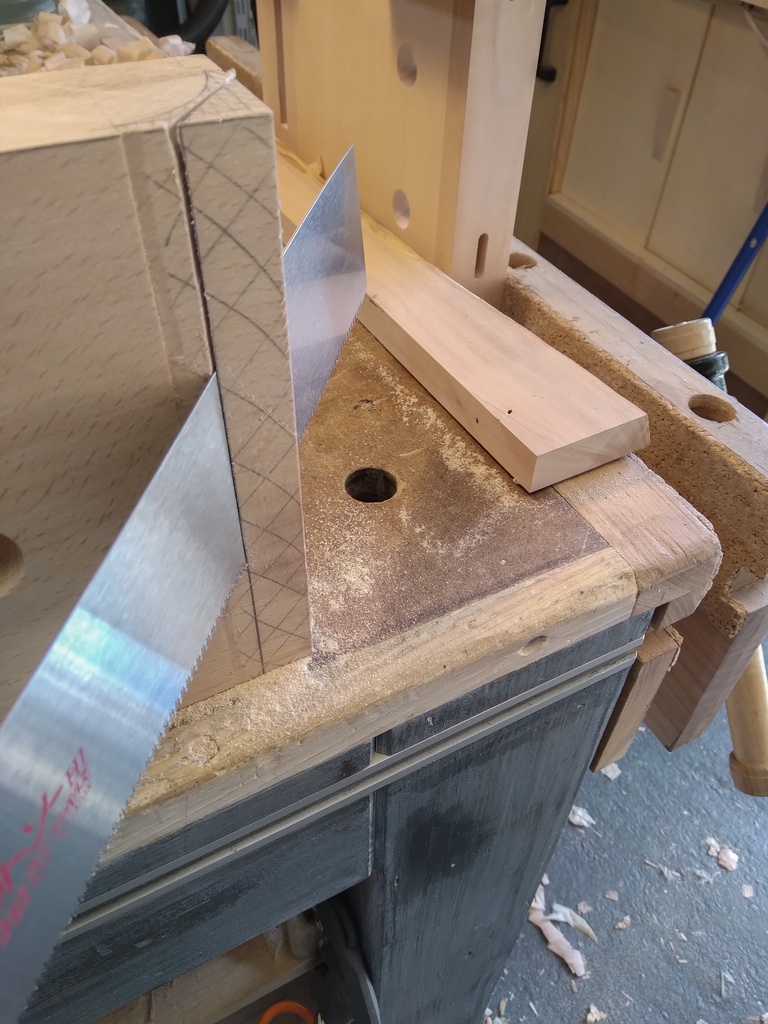

A la scie à la râpe, aux rabots, aux ciseaux, wastringue, toile abrasive bref tout ce qui me tombe sous la main !
Ça c'est plutôt bien passer ! Sauf pour un truc…

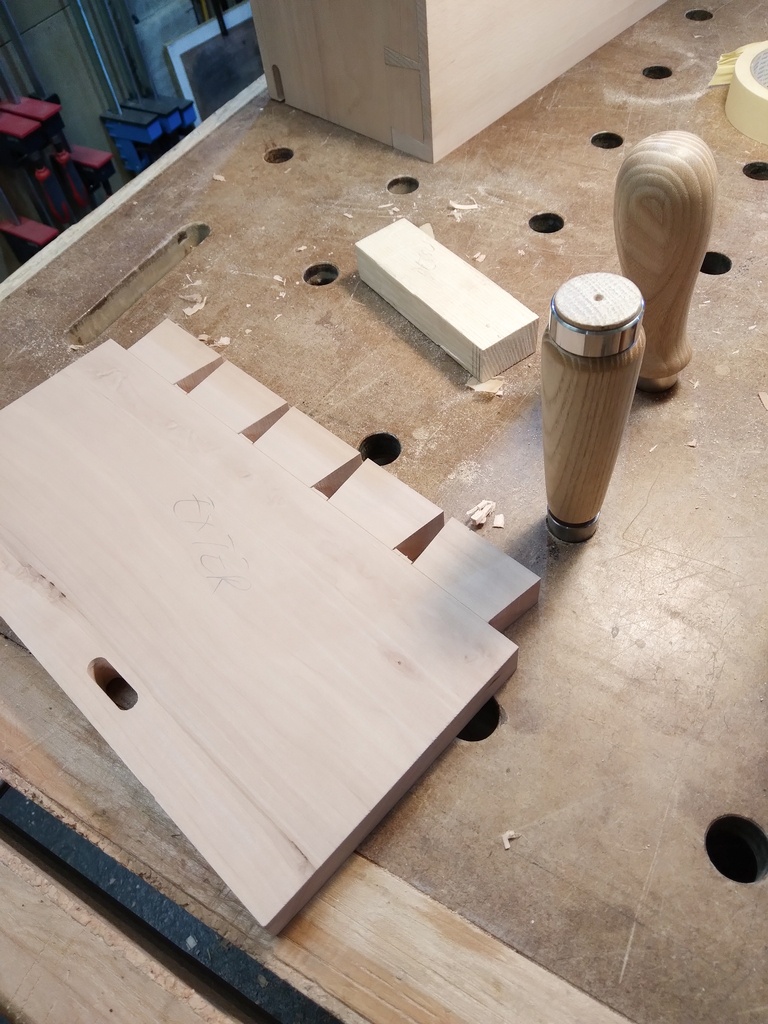

J'ai deux inserts en cerisier dans la longueur du mors mobile.
Premier essai de la rainure à la guimbarde qui fût un échec… arrachement et compagnie.
J'aurais surement gagné à tracer les lignes pour couper la fibre du bois et surtout affuter mon fer…
Pour la faire courte j'ai un peu bâclé le boulot pour cette étape… j'avoue !
Et puisqu'on en est aux aveux… traumatisé par mon expérience guimbarde malheureuse, j'ai sorti la défonceuse pour finir les rainures !
J'irai me flageller avec des orties fraiches pour la peines !

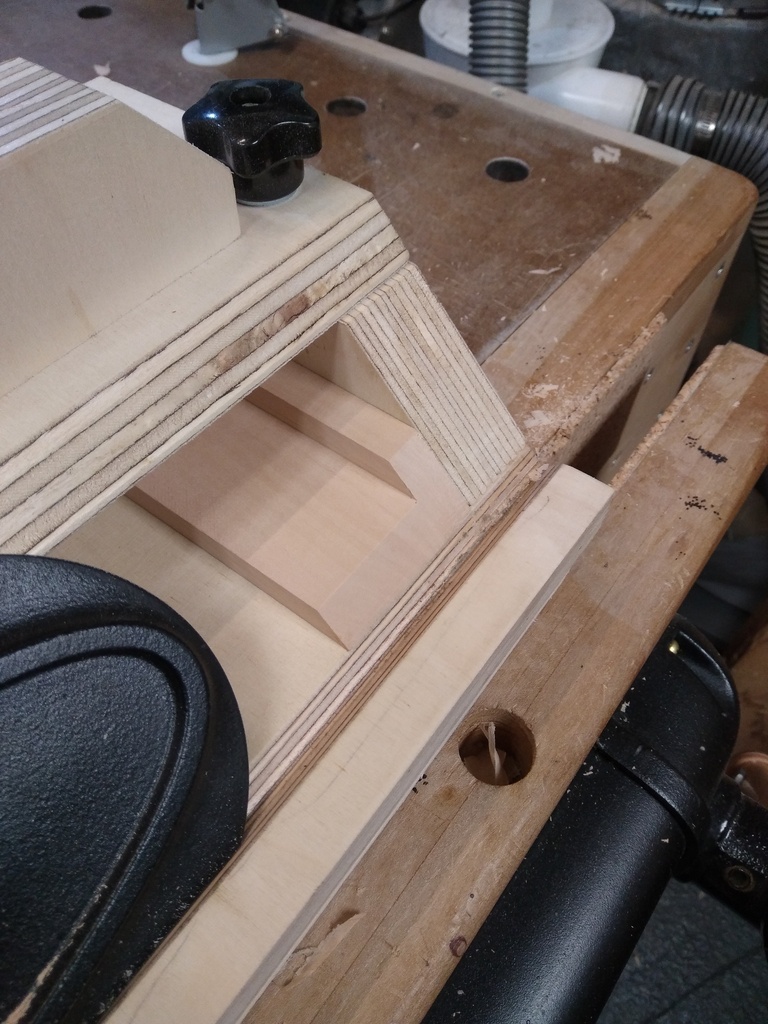

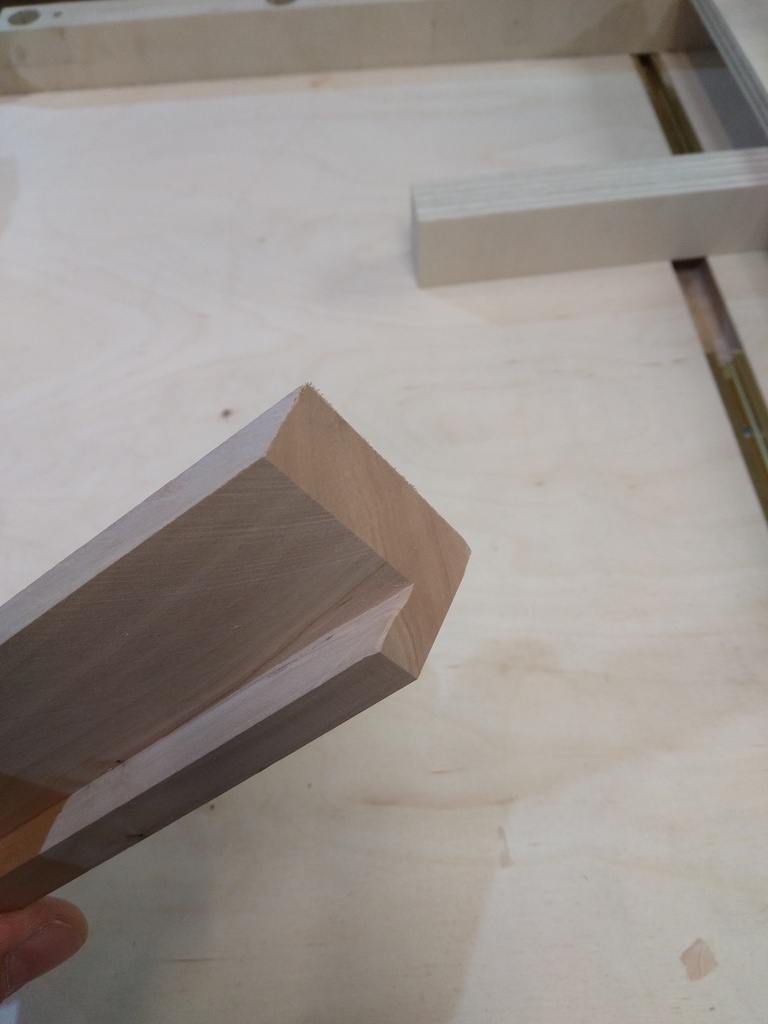

Un angle de 1° sur le mors mobile pour optimiser le serrage.
On verra à l'usage si ça suffit.

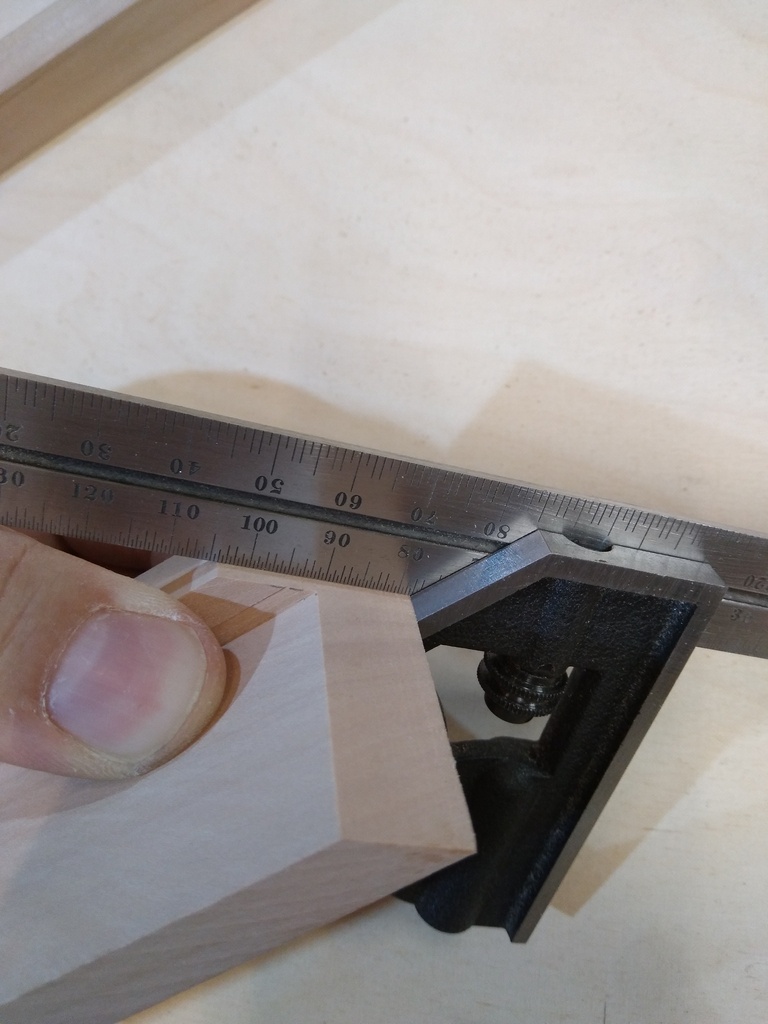

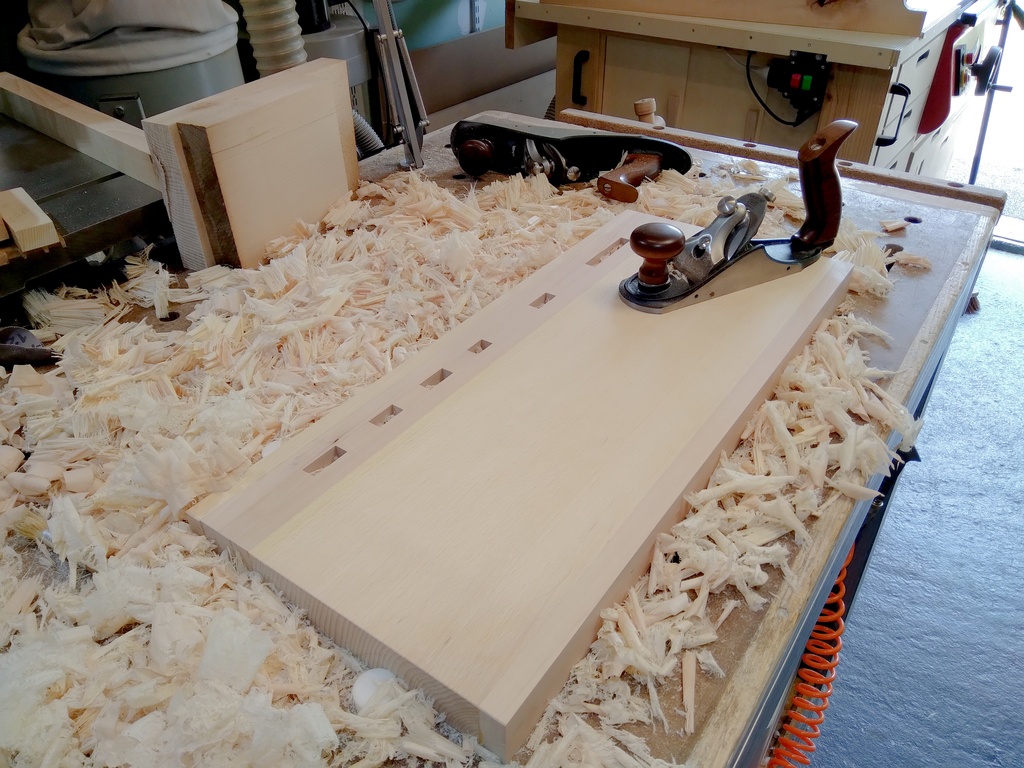

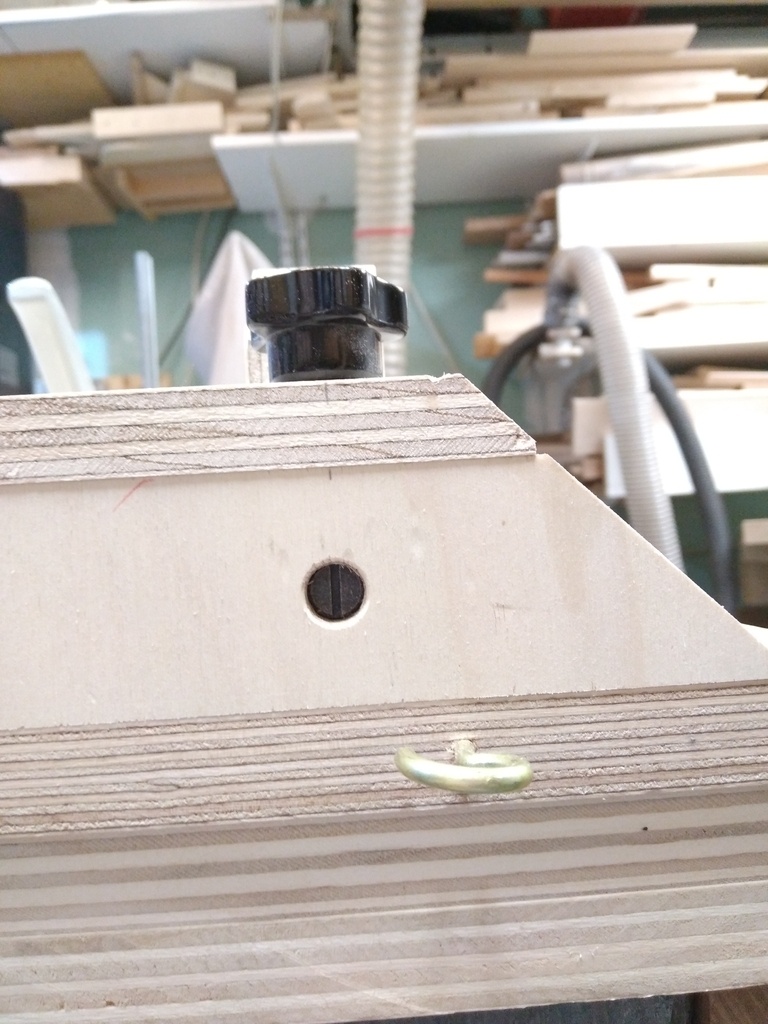

Fait à la dégau, je le sentais pas à la main, avec une cale sous la pièce.

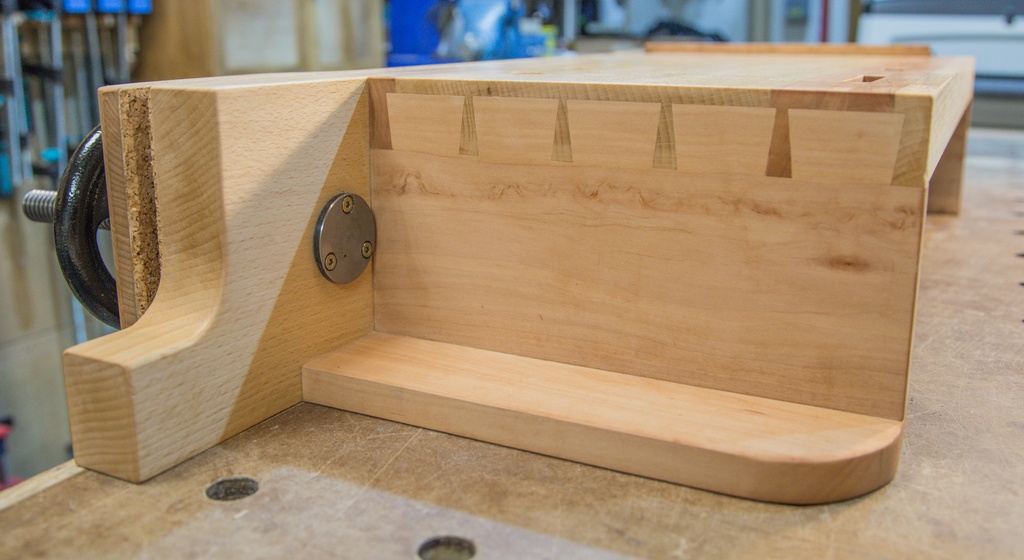

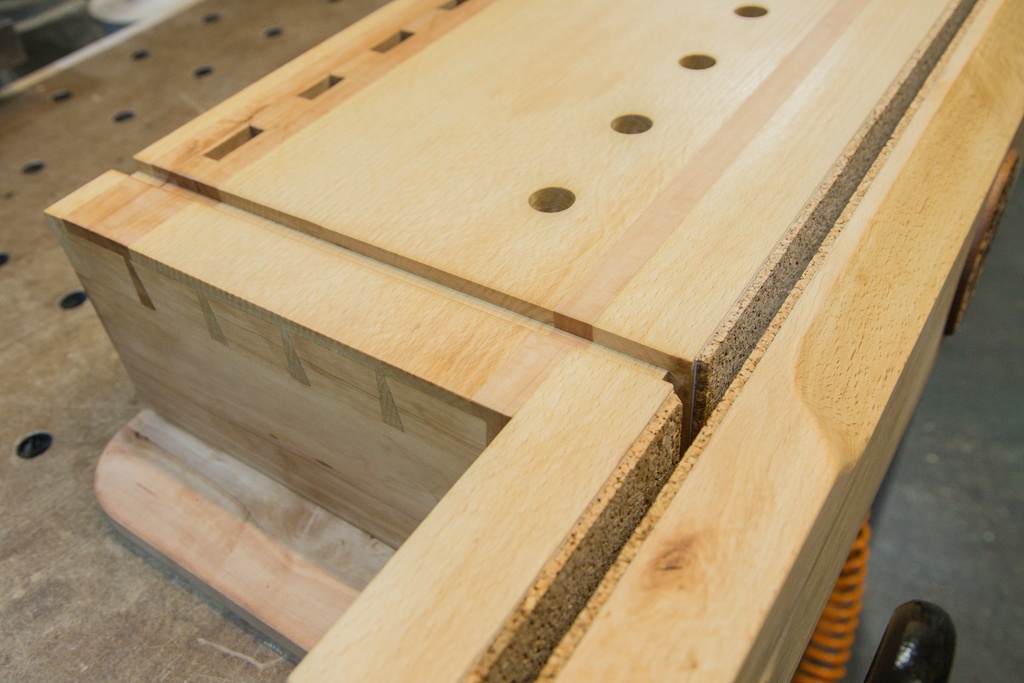

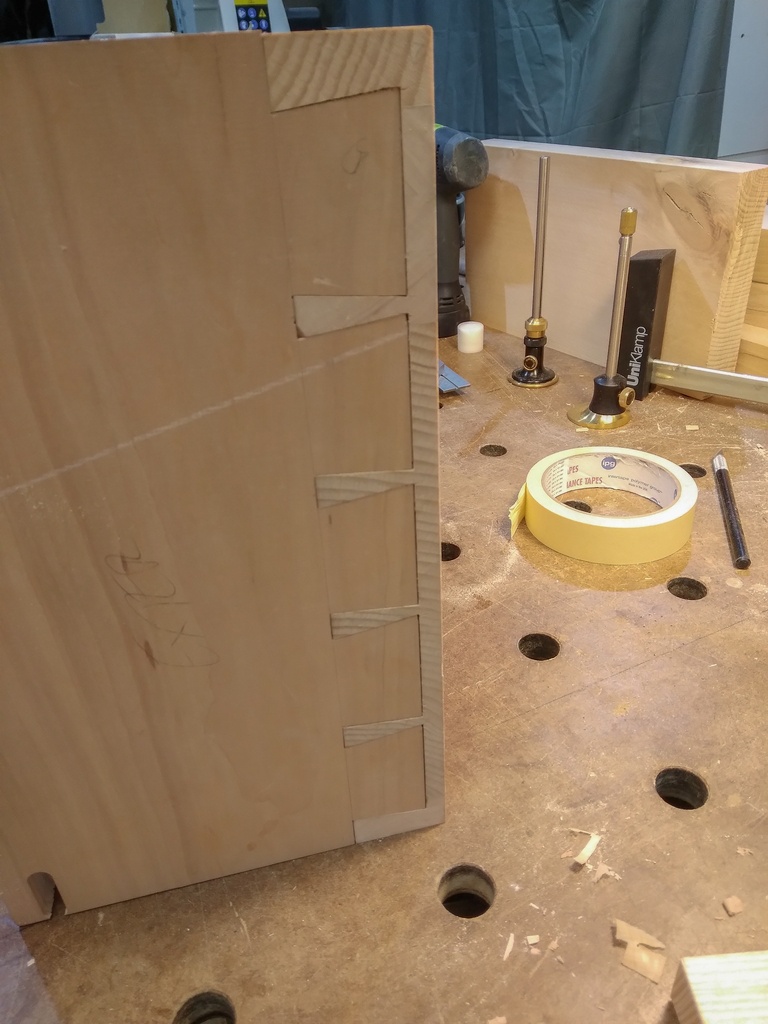

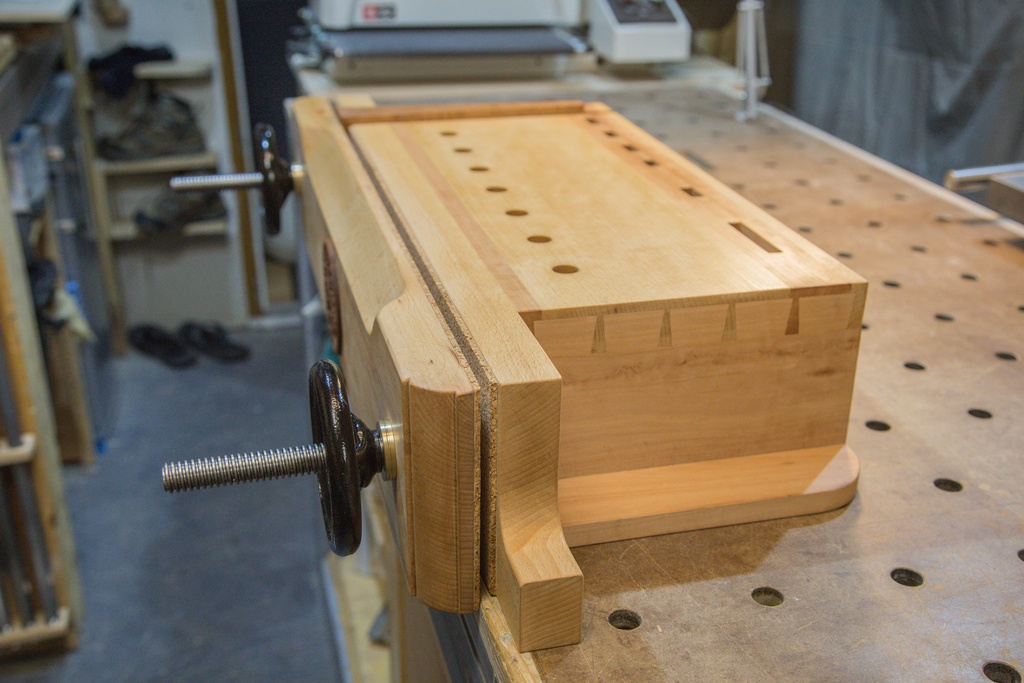

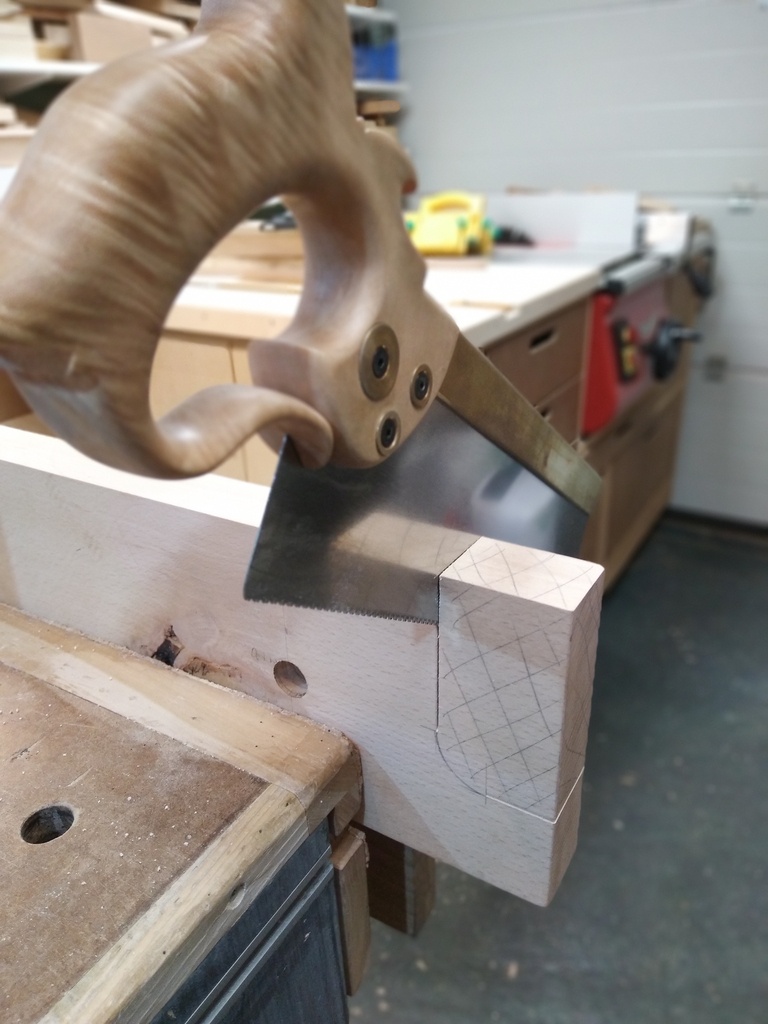

Les queues d'aronde, comme convenu, pour le plateau arrière.

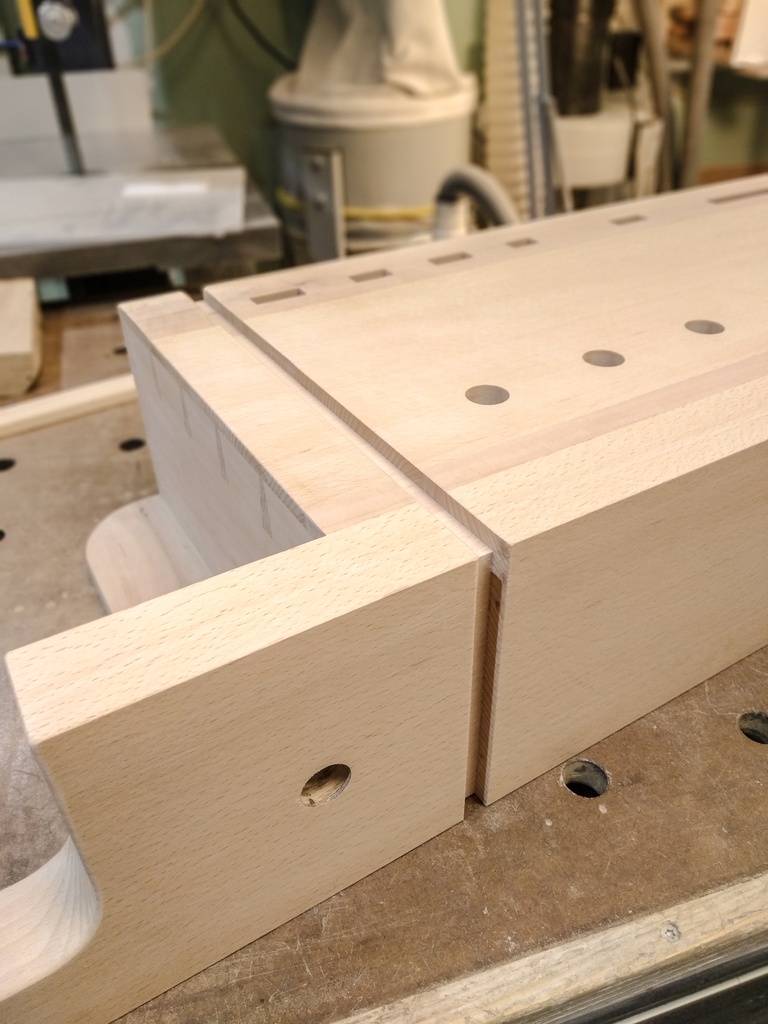

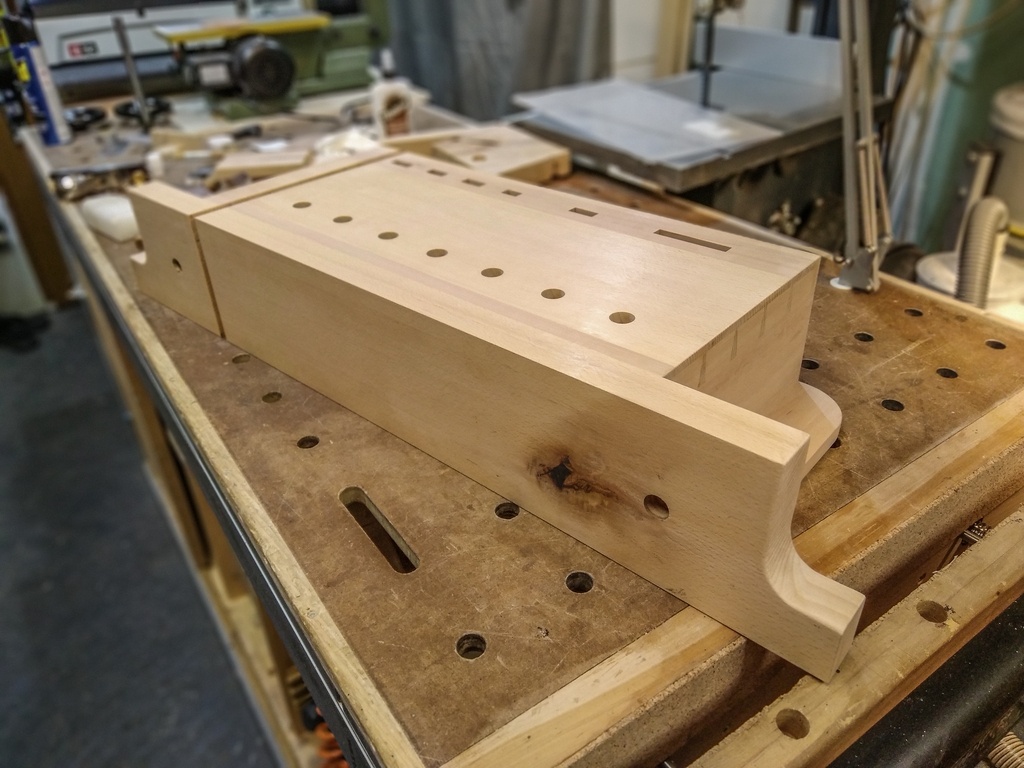

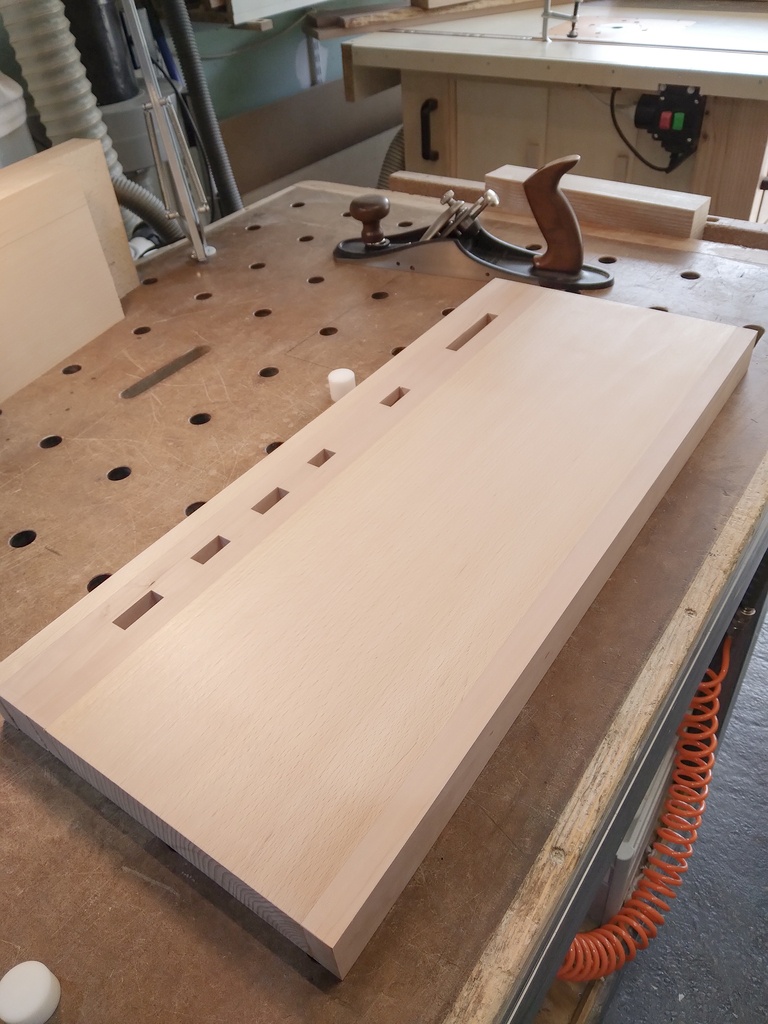

Assemblage du plateau et du mors fixe.

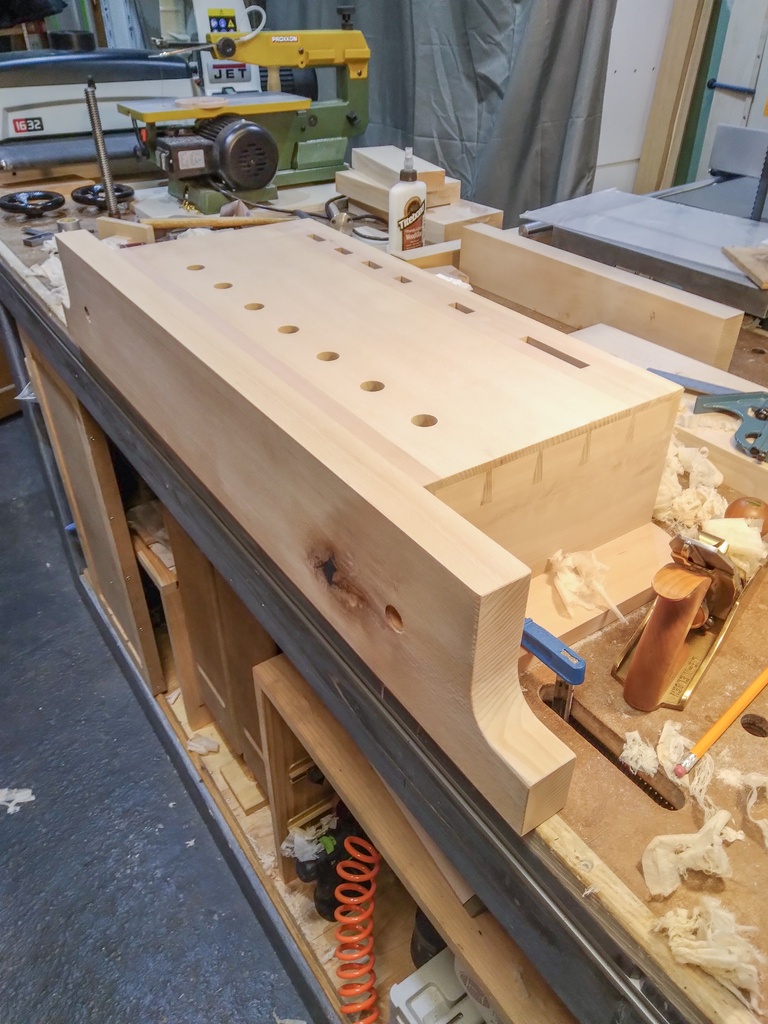

Ça prend forme et ça me plait bien
Il est temps d'usiner la rainure pour mon guide.

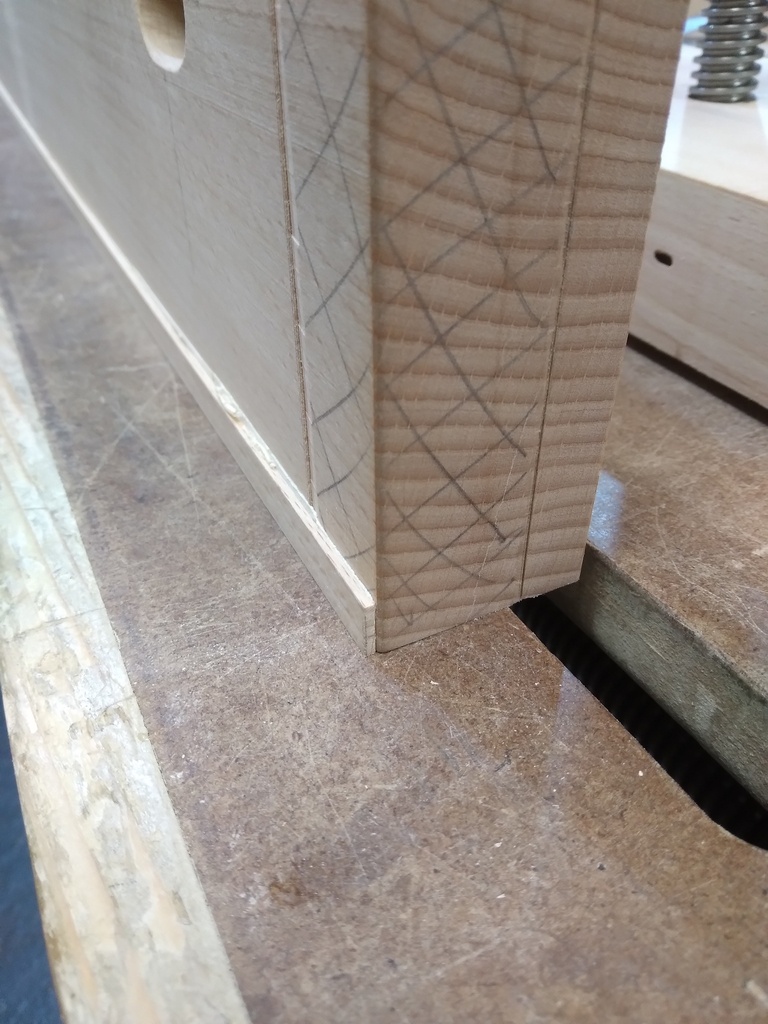

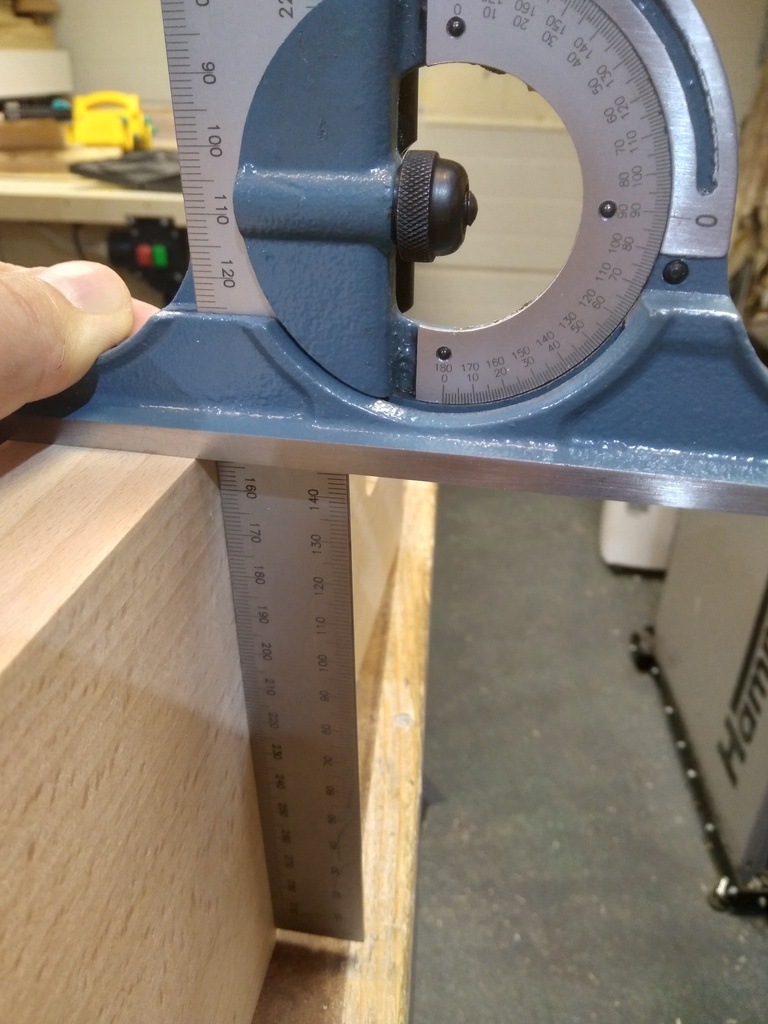

J'ai souvent de petits défauts d'équerrage et de petites imperfections de ci de là quand je fabrique quelque chose.

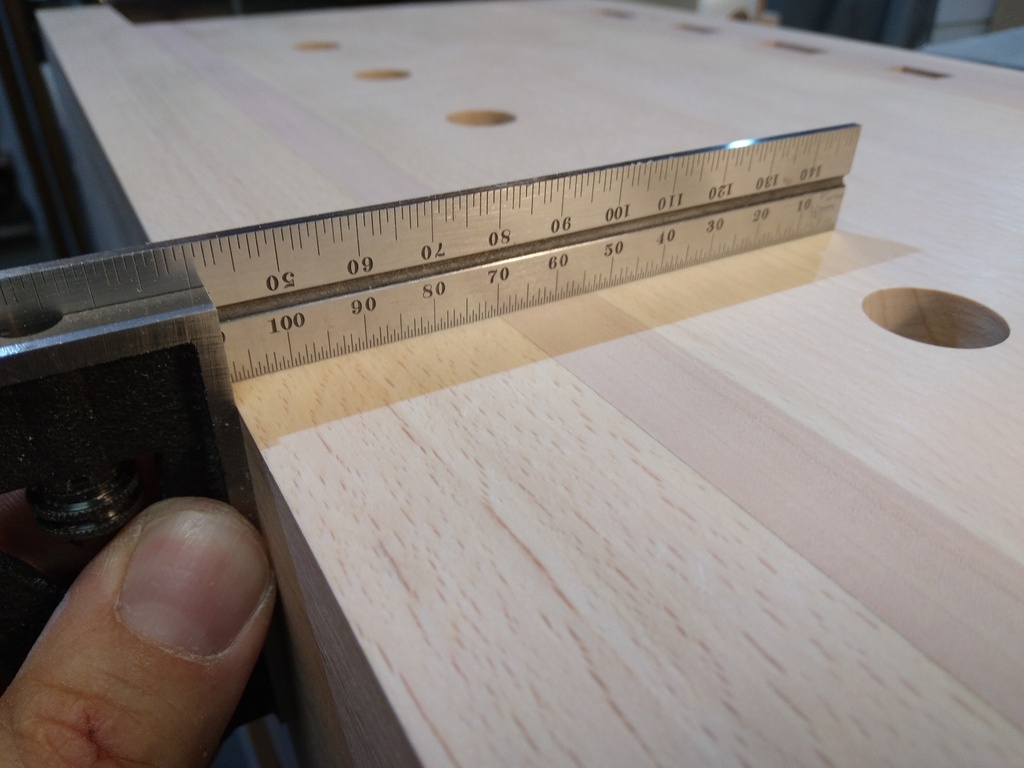

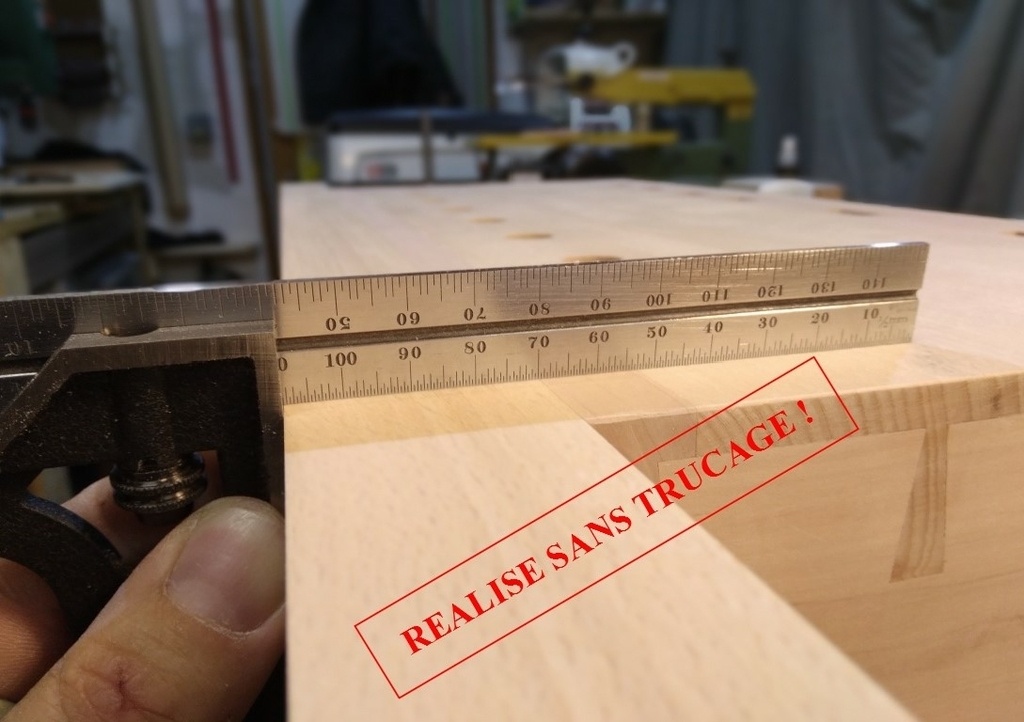

Cette fois je veux quelque chose de bien plan et d'équerre !
J'ai donc repris le tout au rabot pour supprimer les désaffleures, parfaire la planéité et les angles.
Et c'est pas mal du tout !!

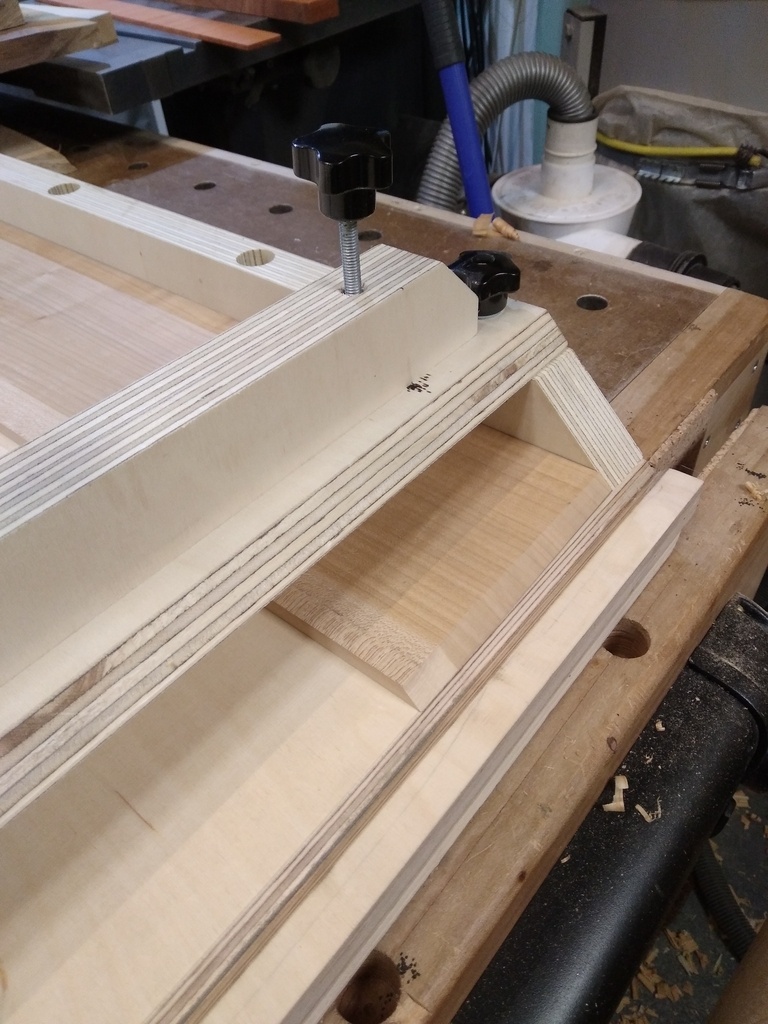

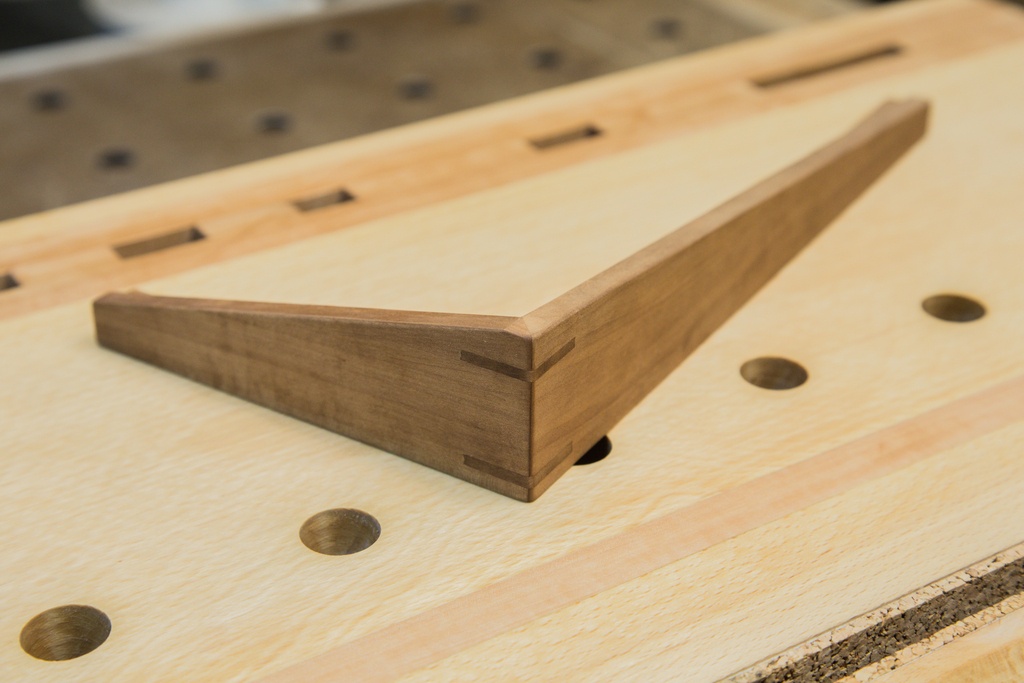

Maintenant la fabrication de mon guide que je veux amovible.
Des fois que j'aurais besoin de toute la longueur des mors, un guide fixe pourrait me gêner.

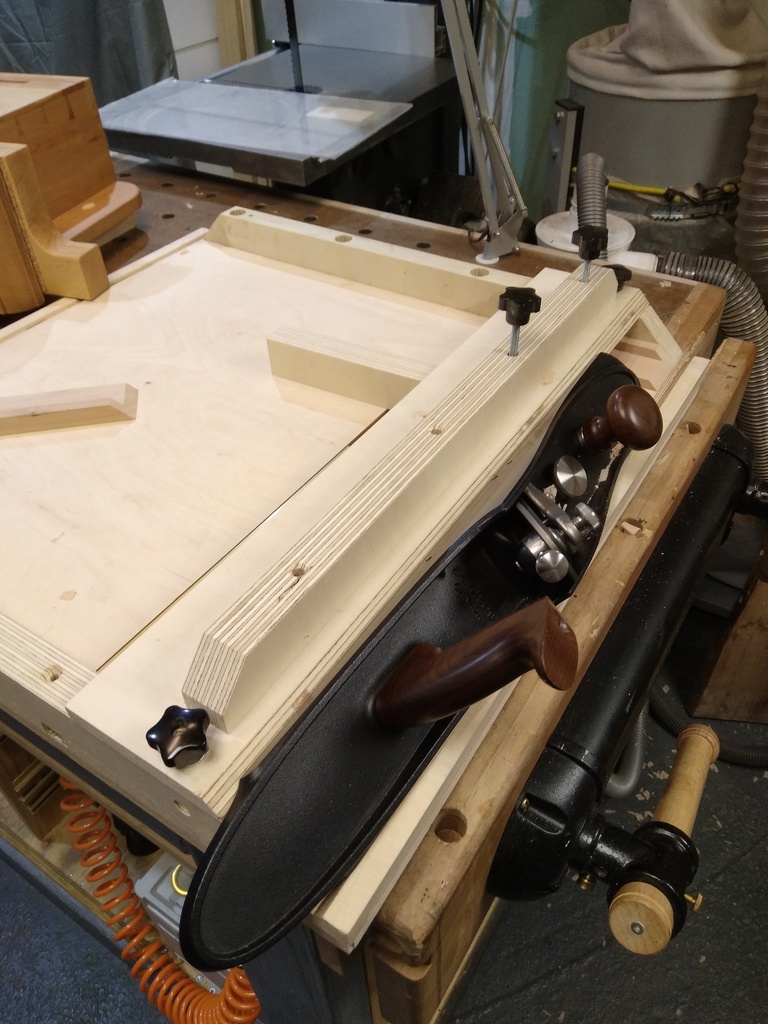

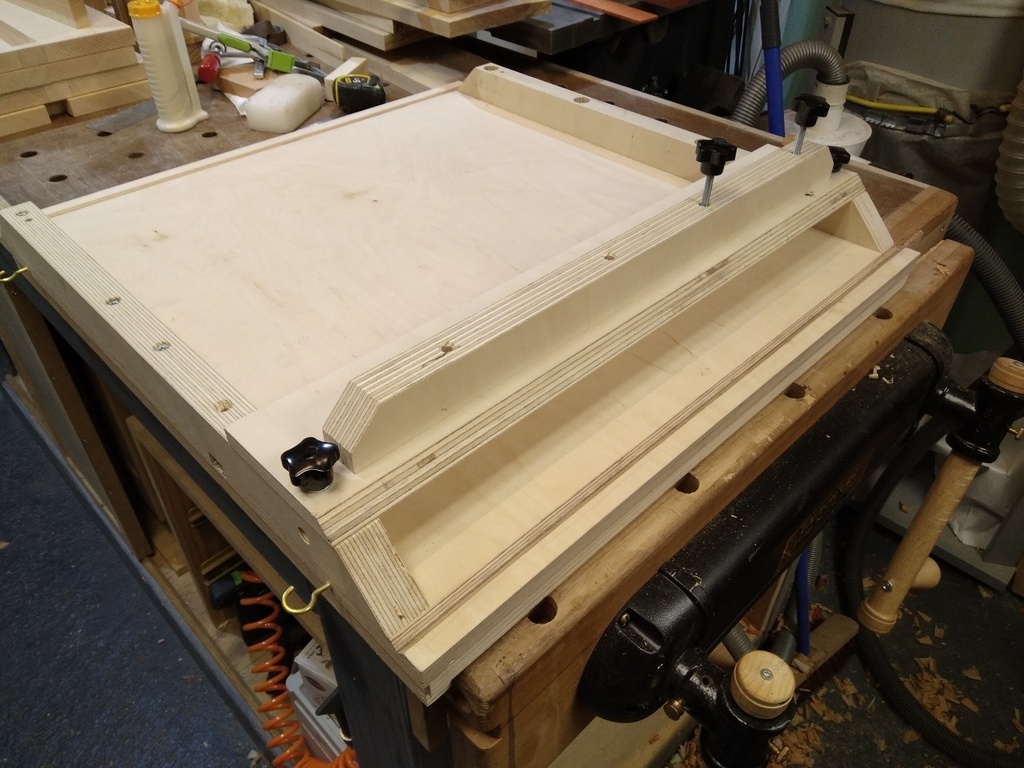

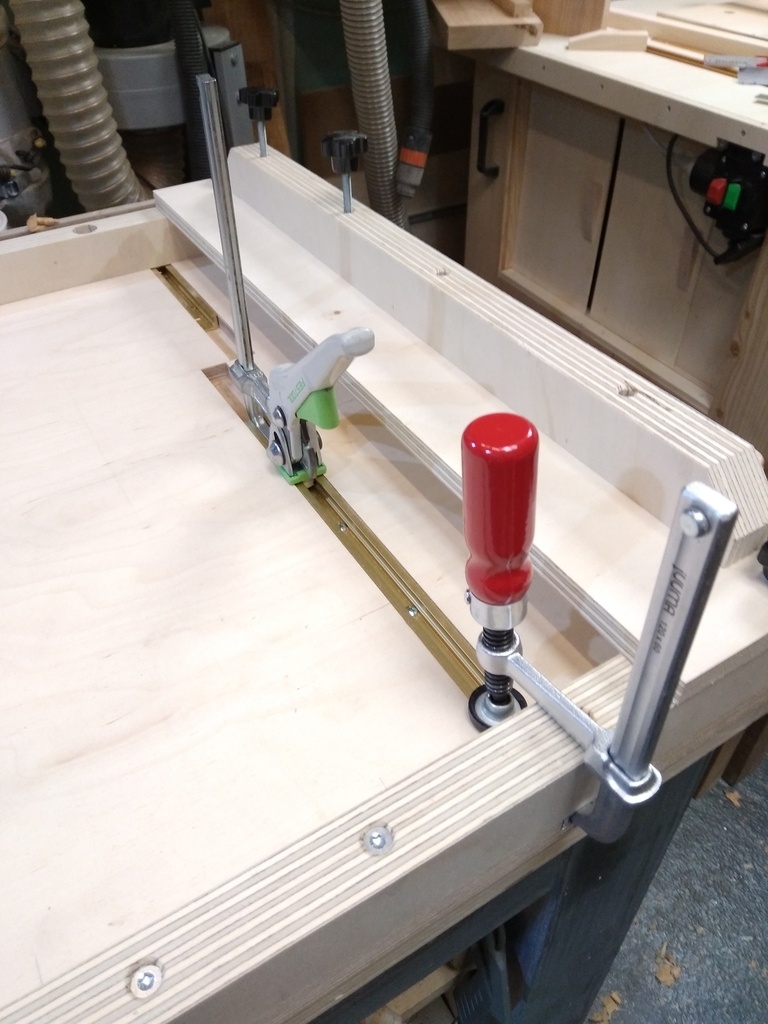

J'en profite pour sortir ma planche à recaler spécial coupe d'onglet qui s'avère être redoutablement efficace.

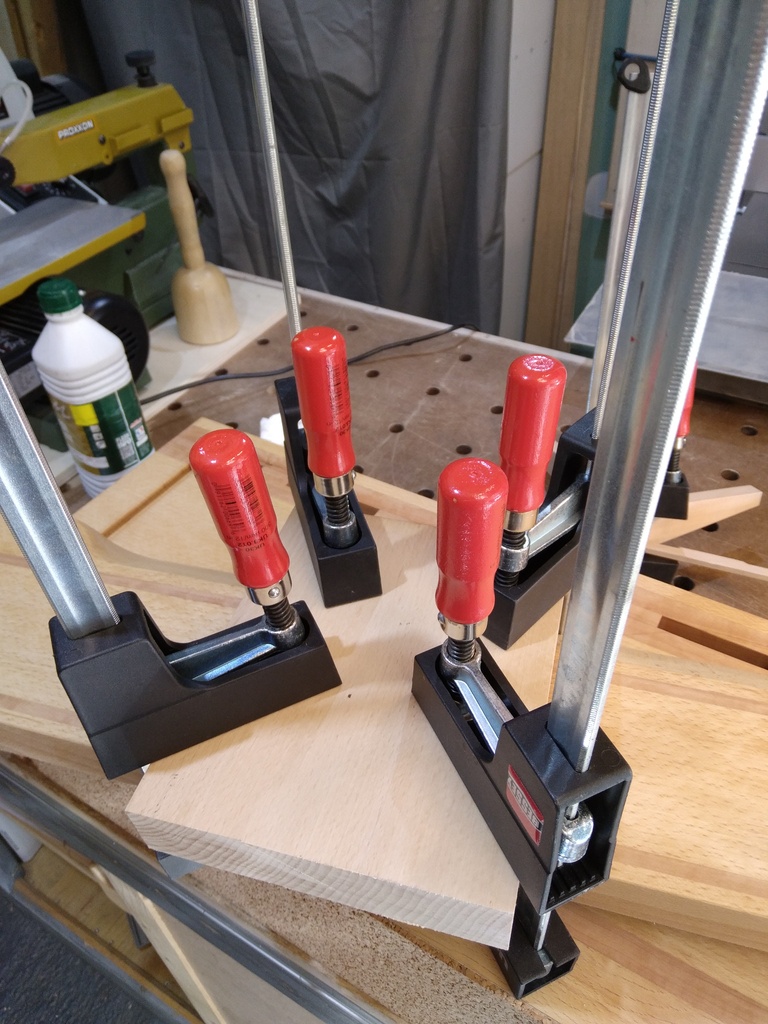

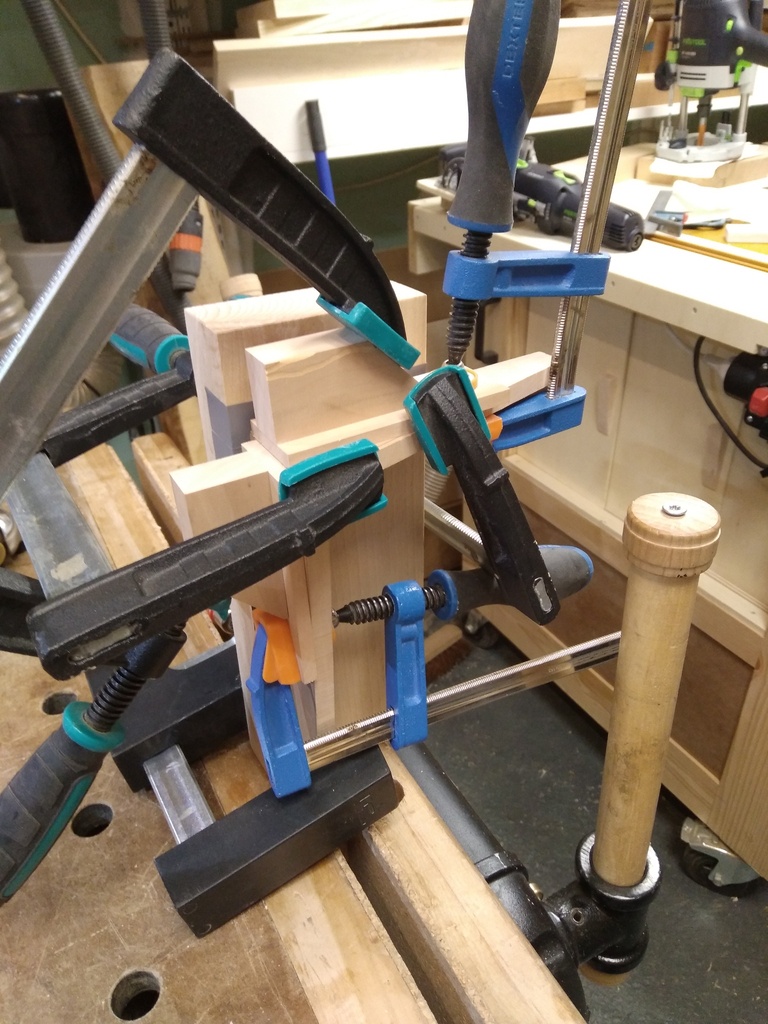

Suivi d'un collage avec une forêt de serres joints et de multiples cales pour assurer l'équerrage.
A première vu ça parait "too much" mais c'est nécessaire
Finition brou de noix (pour le contraste) plus huile.

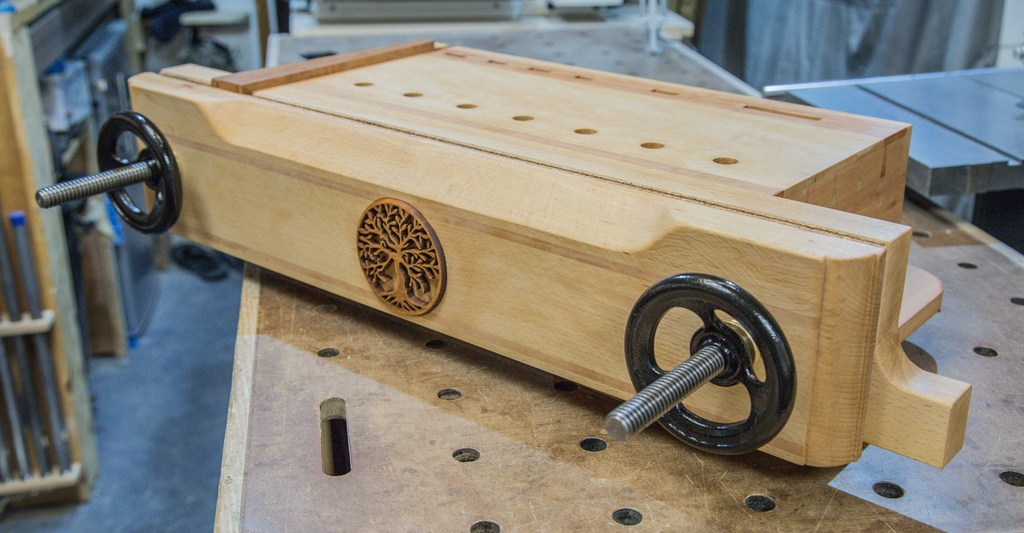

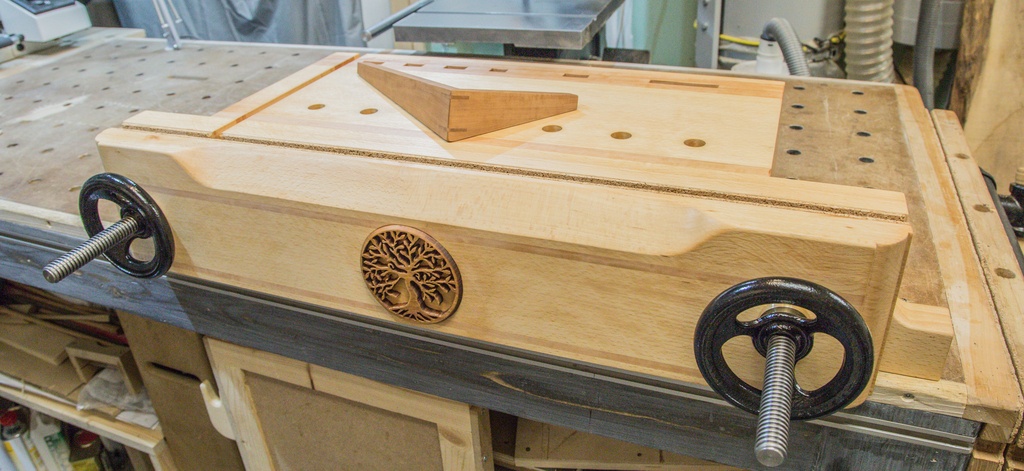

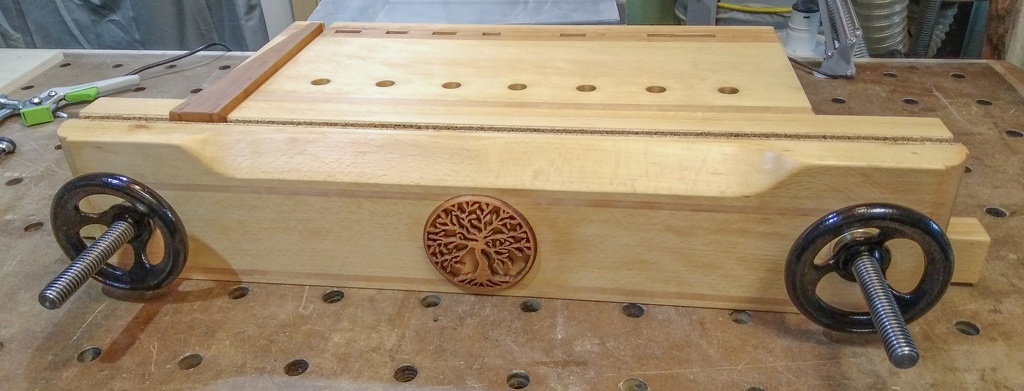

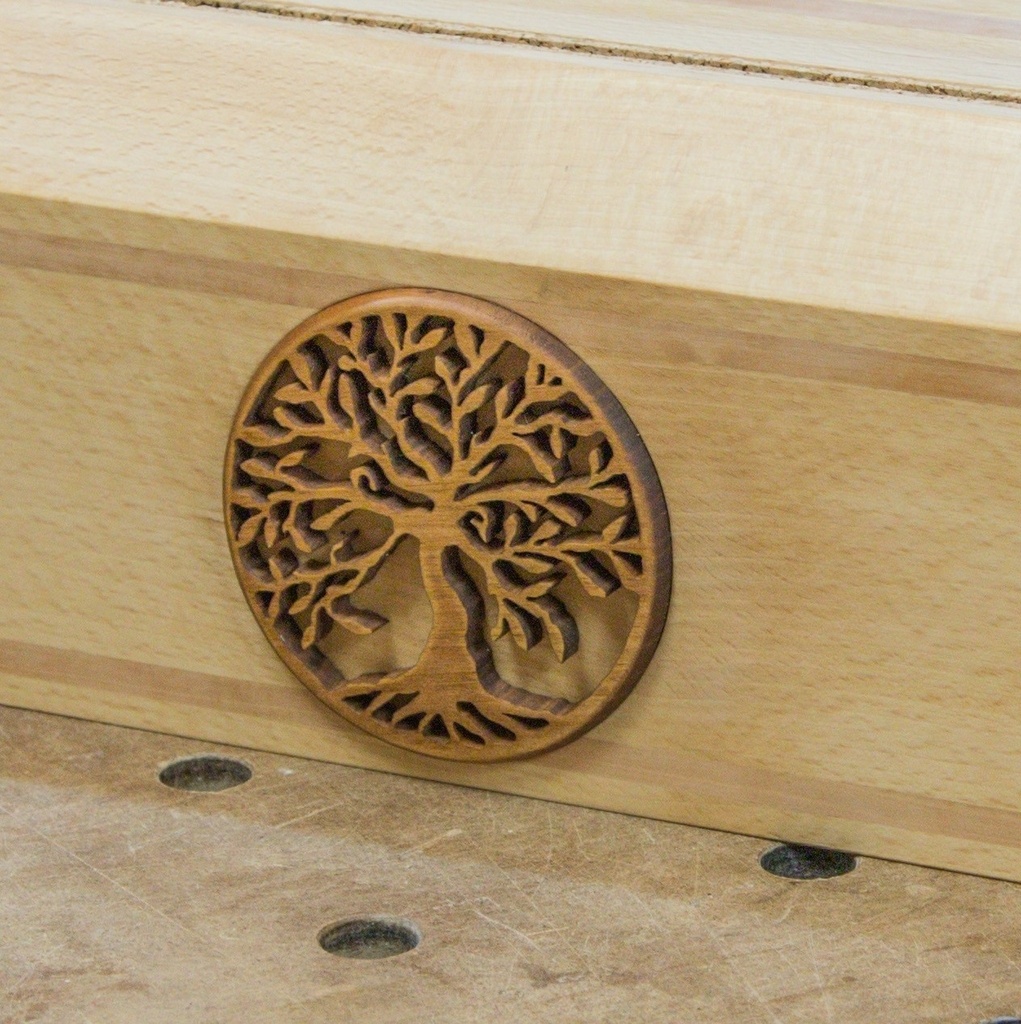

Il me reste maintenant à embellir le mors fixe avec un logo.
J'avais vu des mecs faire ça sur YouTube, j'ai trouvé ça sympa et j'ai donc eu envie d'en mettre un.
Sauf que j'ai pas de logo… va falloir que je me penche sur le sujet.
Après mûre réflexion et quelques recherches j'opte pour l'arbre de vie.
De une, j'aime bien la philosophie du truc et de deux, avec un arbre on est dans le thème… du bois !

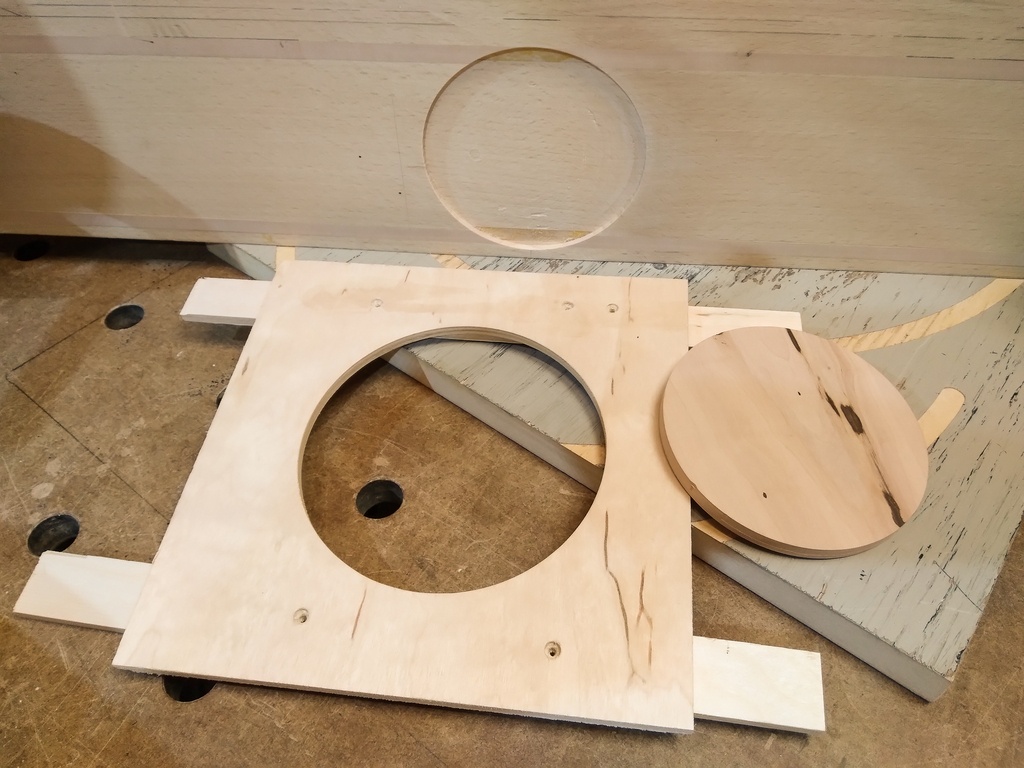

Je confectionne donc un gabarit pour réaliser un alésage dans le mors et le disque (qui servira pour mon arbre de vie) qui s'encastrera dedans.
C'est plus marrant comme ça !

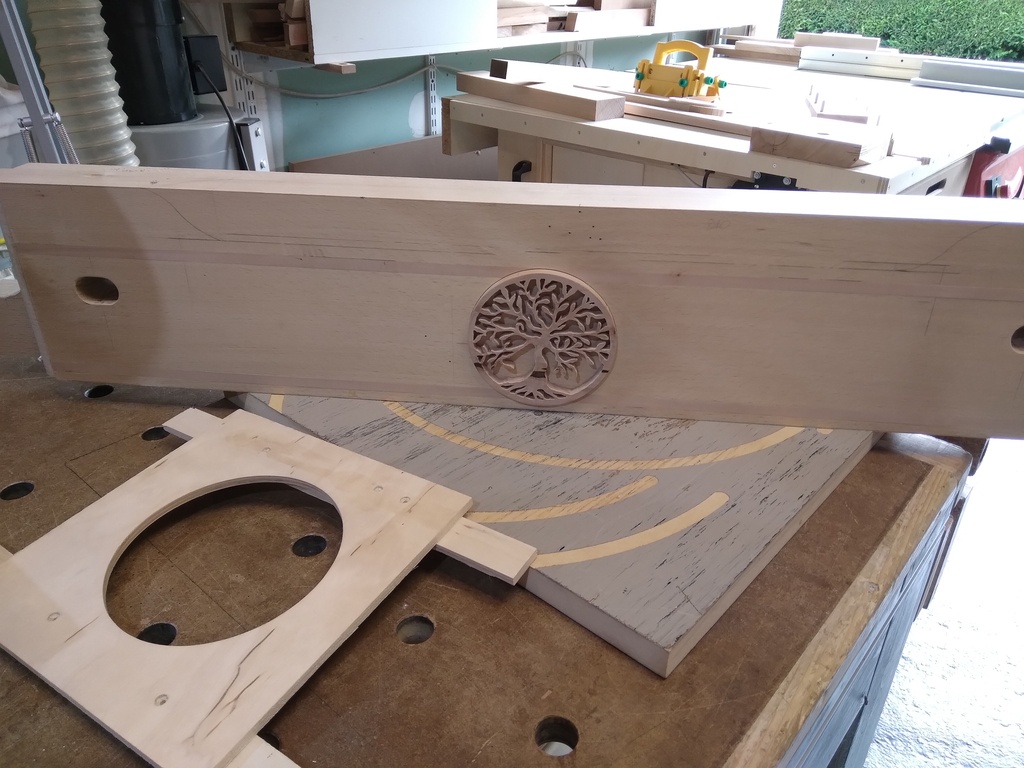

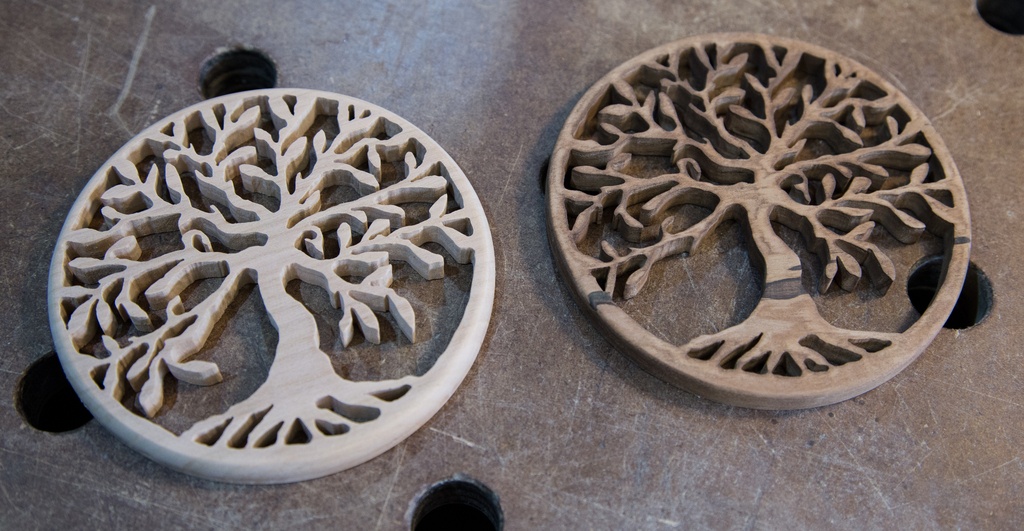

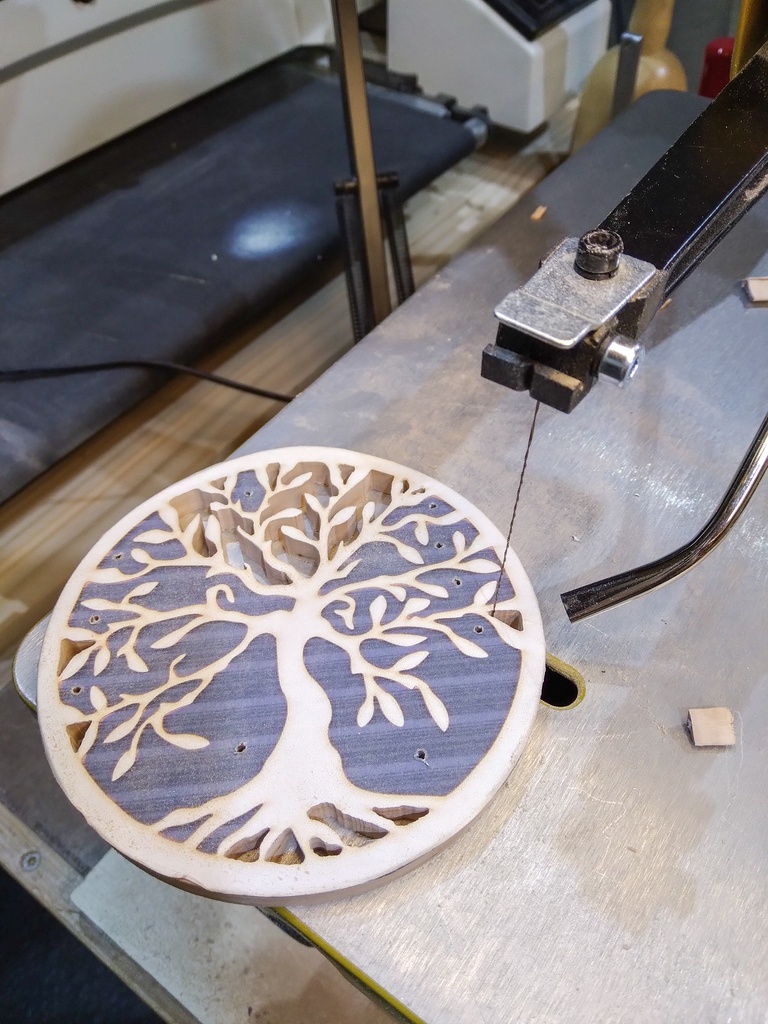

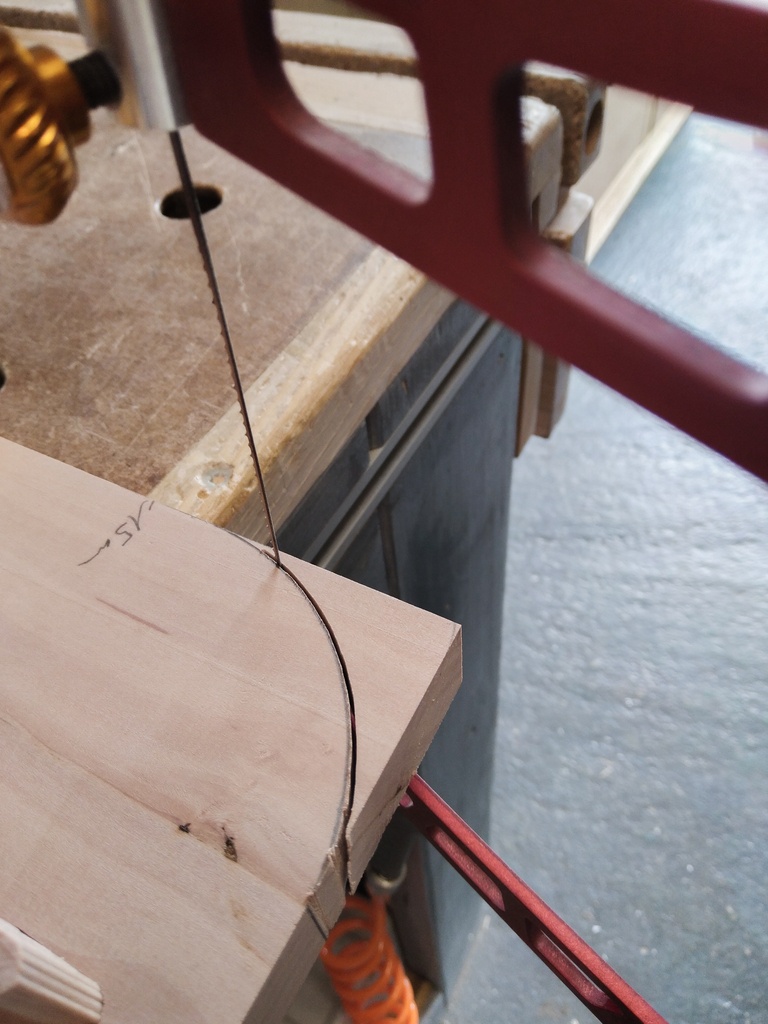

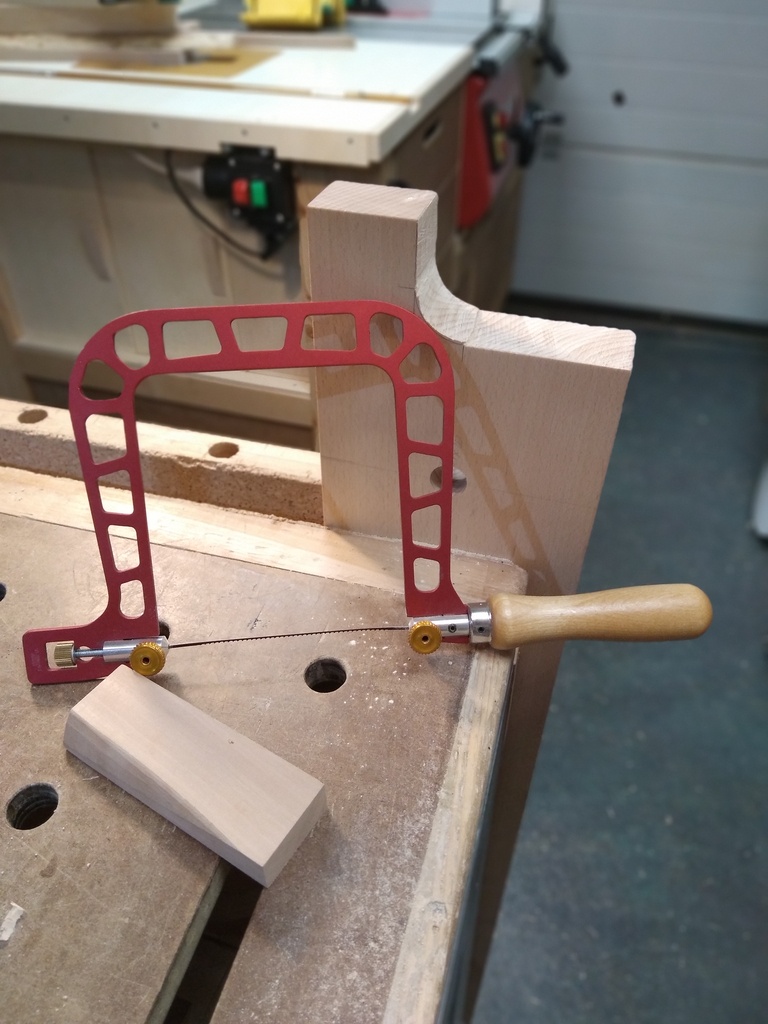

L'arbre de vie est fait à la scie à chantourner
Et là, l'idée la plus pourrie (
) du trimestre…
Je voulais plus de contraste avec le hêtre, le cerisier utilisé n'étant pas suffisamment foncé je décide de le teinter à la brou de noix.
Au bout de cinq minutes (oui je sais) j'en avais déjà marre de passer entre les branches avec mon pinceau.
Alors je me suis dit "fous le donc dans la presse à vide ! Ça va le teinter à cœur en deux deux et tout ça sans effort !!"
Pas peu fier de mon idée, je mets tout ce beau monde en place et roule ma poule c'est parti pour une petite teinture sous vide en règle.
Alors ça teinte super bien et de manière homogène et effectivement sans effort… en plus d'avoir un petit coté ludique (je trouve)
Sauf que, ben oui le bois gorgé de brou, ça gonfle !!
Et pas qu'un peu !
Mon disque fait 125 de diamètre (enfin il faisait 125 mm)… et il a pris 6 mm !
6 P***** de mm !!
C'est ballot pour une pièce qui devait s'encaster.
Fait intéressant pour la science, il n'a pas pris un dixième dans le sens des fibres.
Je me retrouve donc avec une belle patate impossible à mettre en place.
Si j'avais un peu réfléchi…
Bref n'étant en plus pas sûr qu'elle reprenne sa forme initiale, je me résous à en refaire une autre.

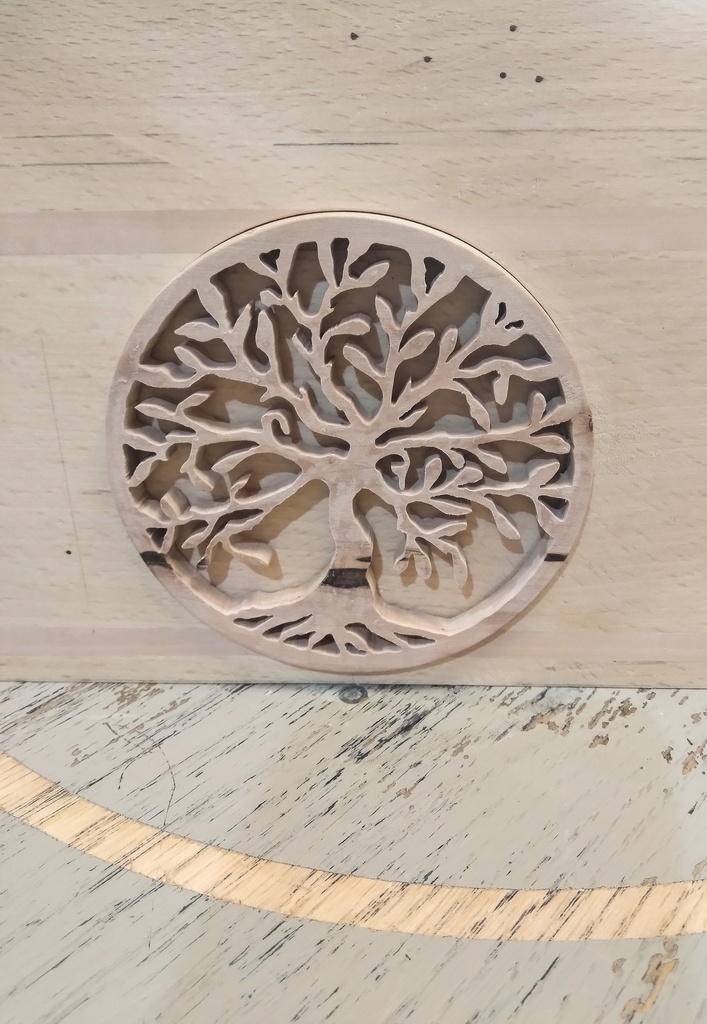

Et comme je retiens les leçons, celle là je la teins au pinceau !
C'est dommage, la première avait une belle ligne sombre au niveau du tronc.

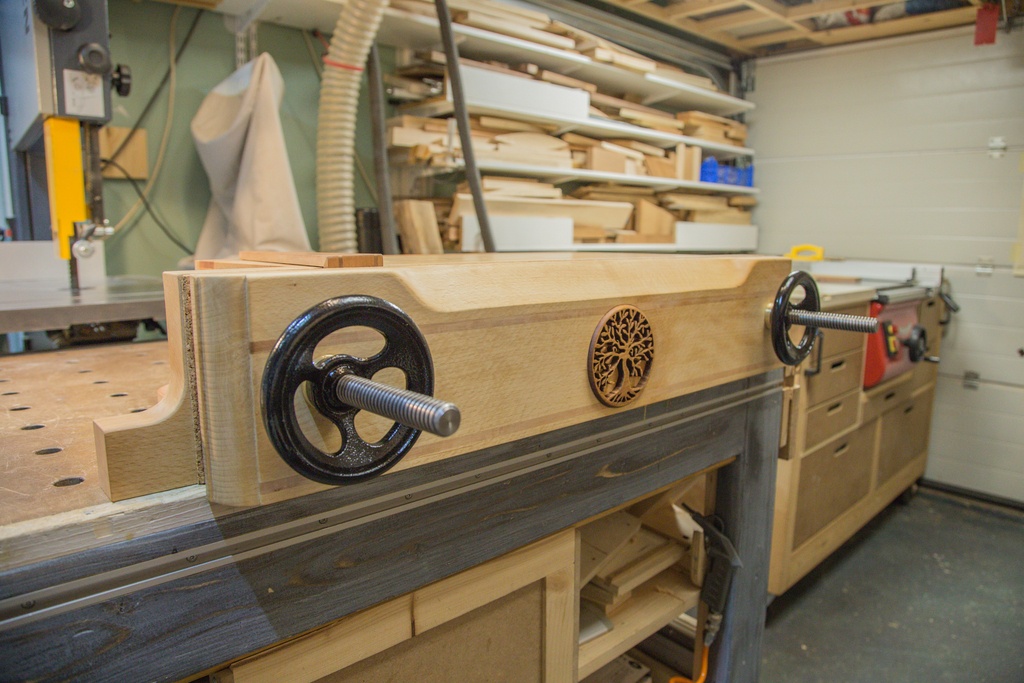

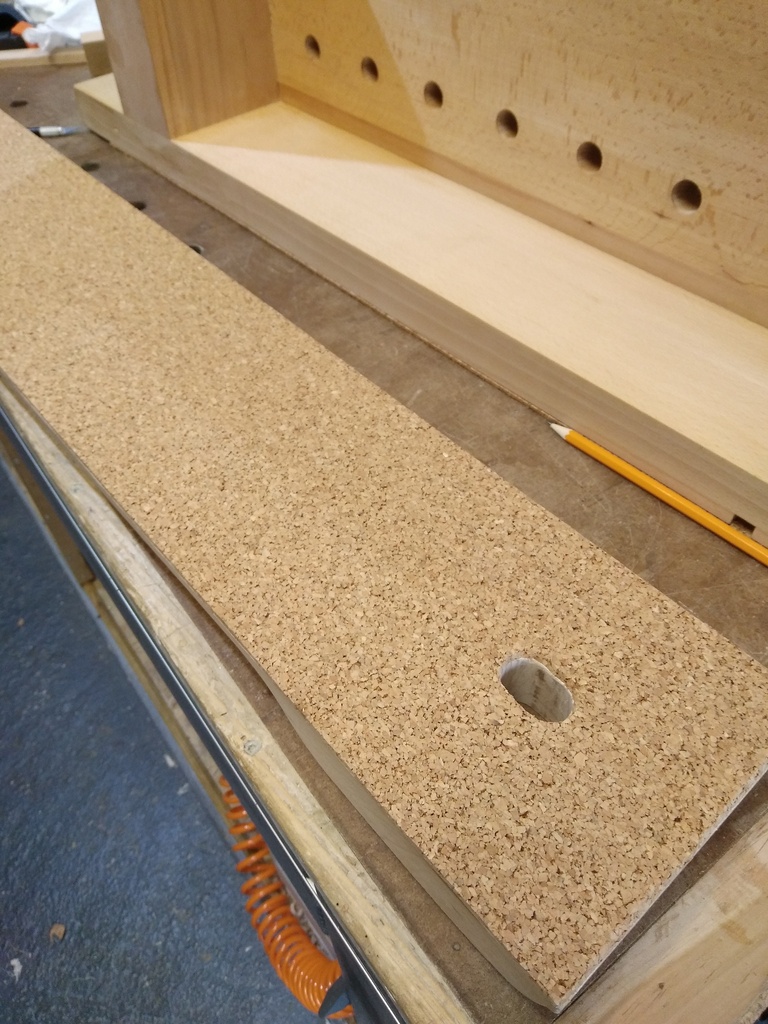

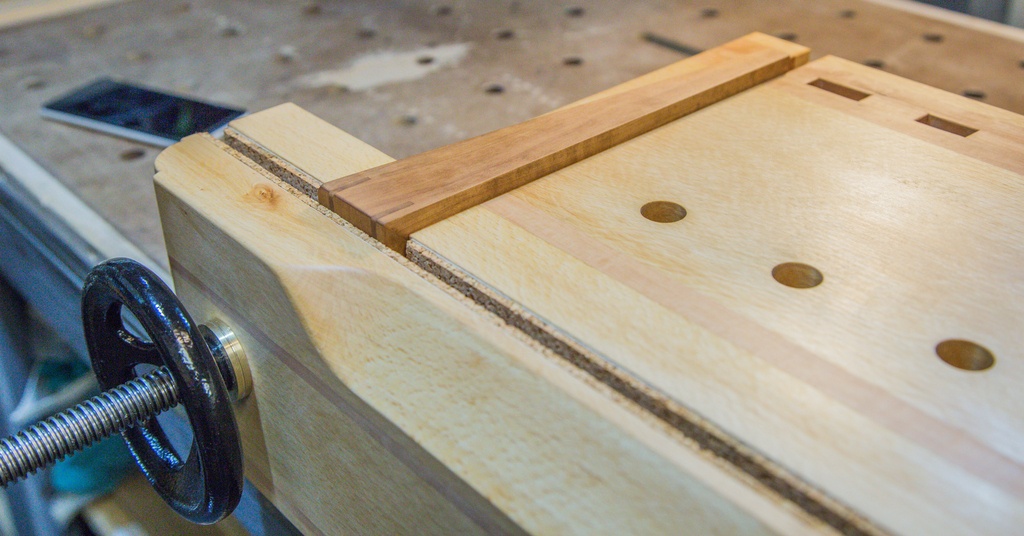

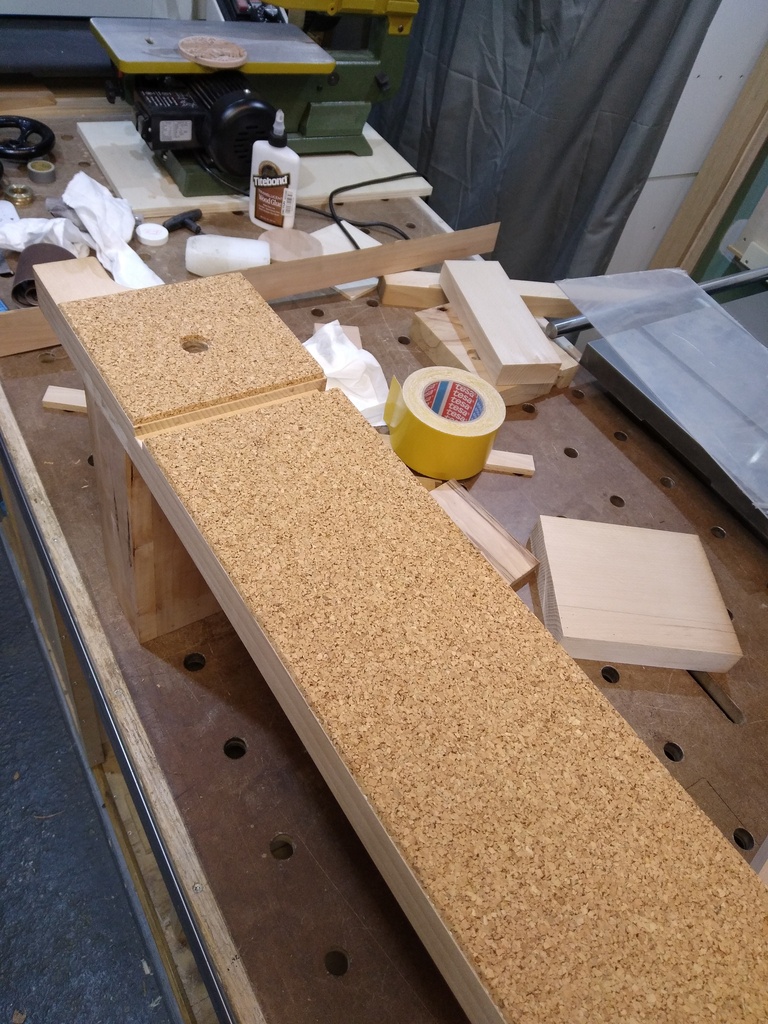

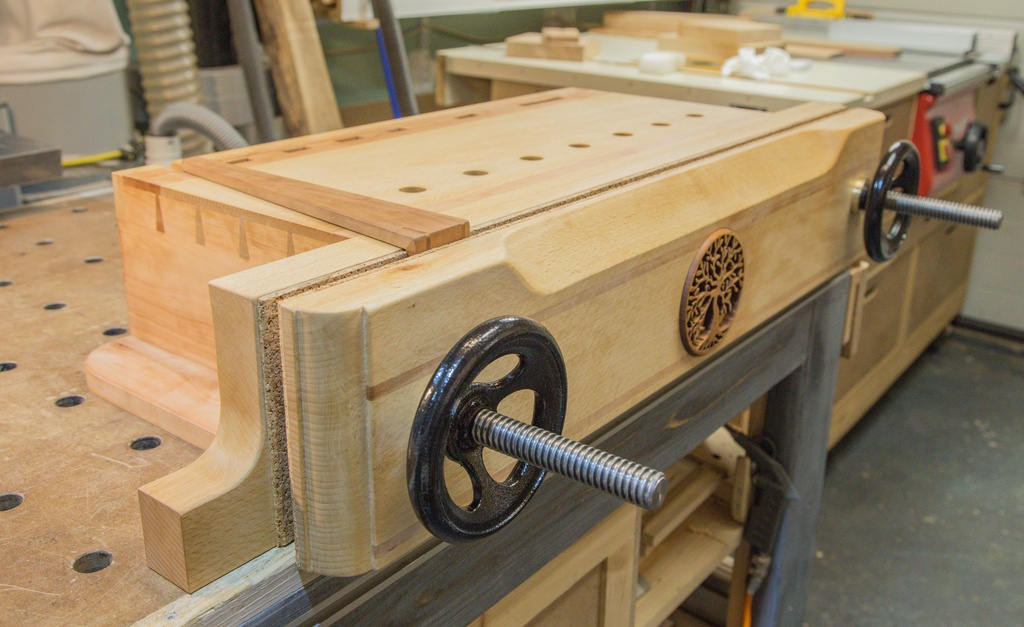

Pour finir une bande de liège sur les deux mors.
J'avais pas de crubber ni de cuire, juste du liège.
Il est collé au double face, au besoin je changerai.
C'est ce que j'ai sur ma presse d'établis, ça marche bien.
