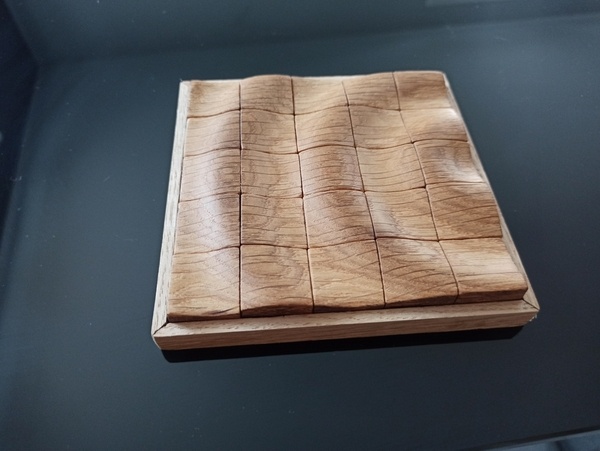

Puzzle 2.5D fait avec ma petite CNC 3018. Inspiration directe du puzzle d'Eric78 !
J'ai choisi d'usiner la totalité puis de découper les pièces suivant le marquage.
J'ai fait 2 passes avec une fraise de 3.175 puis une passe de finition avec une fraise de 1.3mm. Environ 5h d'usinage au total mais j'aurais pu allez beaucoup plus vite je pense. J'ai été assez déçu de l'espèce de peluchage que j'avais sur certaines zones à la fin de la dernière
passe. Si quelqu'un sait d'où ça peut venir...
Modèle 3D fait avec Solidworks, génération du GRBL avec Fusion360.
Publications associées
Licence
Autres créations de
VPO
Discussions
Superbe!
J'aime beaucoup, ça donne envie d'en faire un aussi.
Mais finalement, ce ne serait pas plus rapide à la main ??
Aha bonne remarque! Pour ma part je suis un manche quand il faut faire des trucs "artistiques" a la main mais quelqu'un de plus doué devrait être plus rapide que la machine!
Magnifique ! Mais grosse question est-ce que tu as intégré un décalage dans ton 3d pour ton trait de scie pour qu'une fois coupé les pièces soient bien jointives ?
Oui j'ai fait le 3D tel que je le voulait puis j'ai tout découpé et décaler et j'ai joint les surfaces avec un décalage de 0.5mm pour ne pas perdre trop de temps d'usinage.
beau boulot, comment as tu recoupé ton puzzle? a a scie a format ca aurait bouffé trop de matière, chapeau en tout cas
peluchage est inévitable avec l'usinage du bois bcp repassent simplement a la brosse
lamalleencoin a ait un sujet YT sur le brossage youtube.com/wa...-S1I&t=627s ( pas spécialement CNC, pas du tout même, mais la technique est la même)
Les surfaces en décalage sont là pour la découpe justement. Une fois ces parties enlevées, les surfaces sont parfaitement jointives.
:-)
j'aime bien
Pour le peluchage, çà dépend du bois utilisé
Je fais parfois des usinages 3D et le bois qui va le mieux, c'est le "Tilleul"
comme en sculpture à la main
