Chris72

Restauration d'un rabot


Bonjour à tous j'ai décidé après plusieurs années à consulter sans interagir de participer en vous partageant ma dernière restauration de rabot.

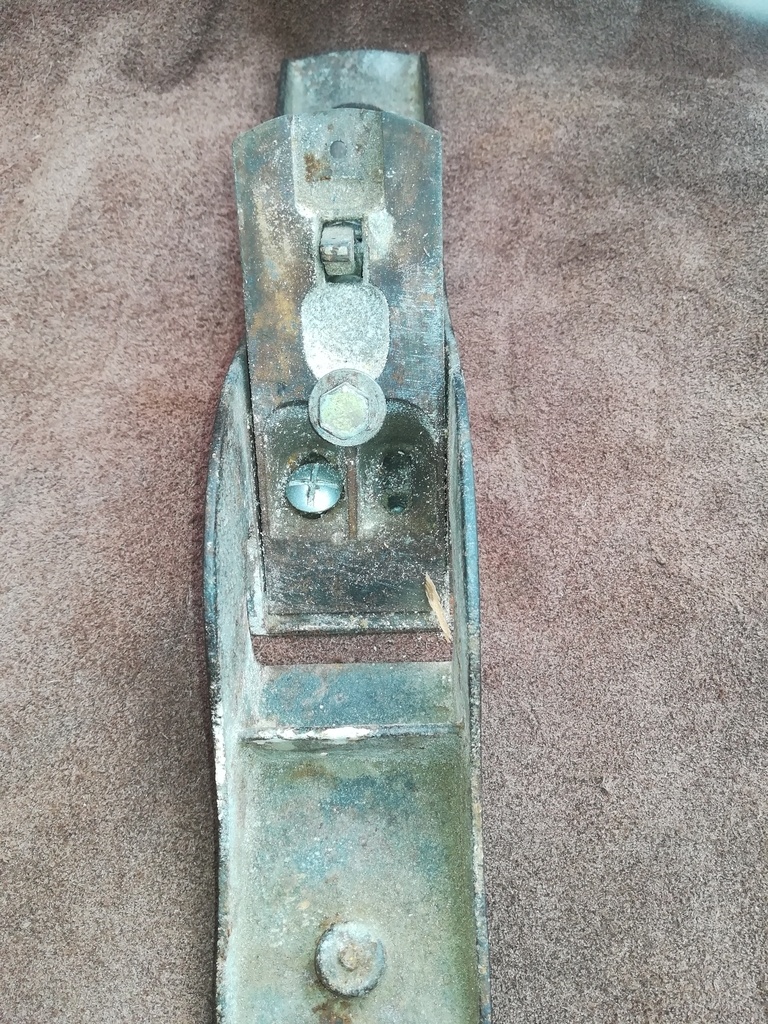

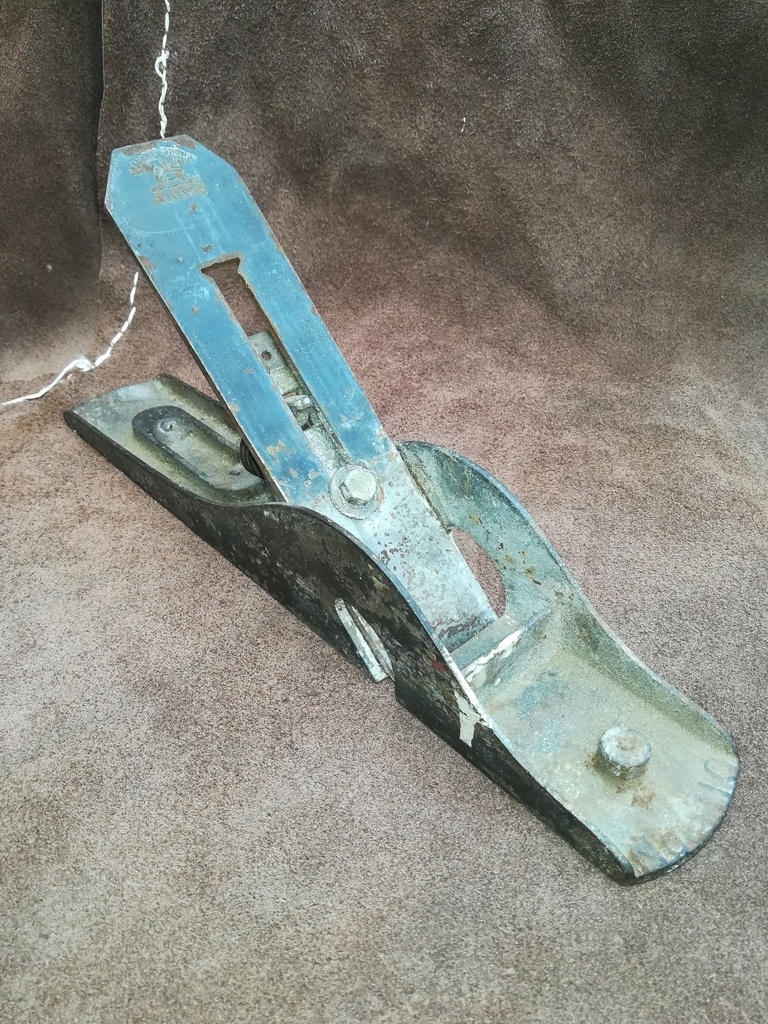

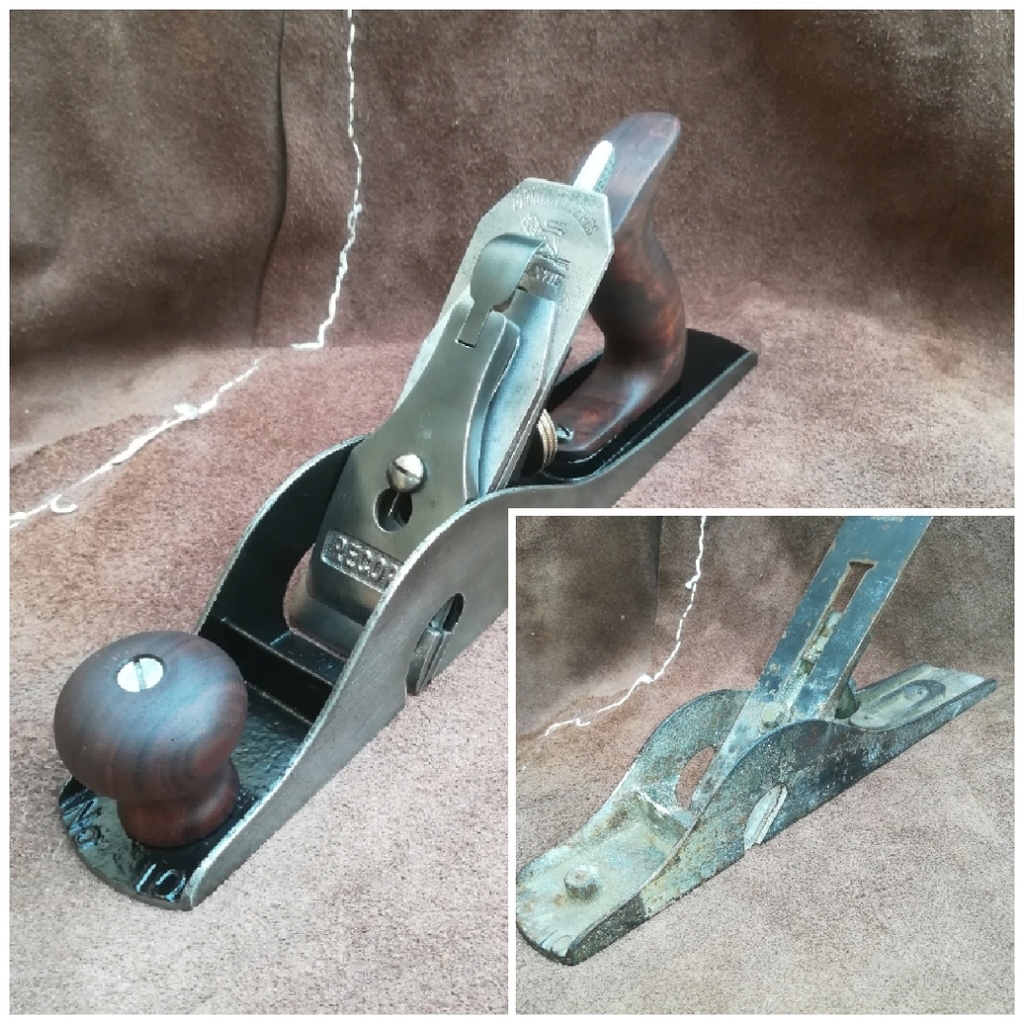

Il s'agit d'un vieux Stanley N°10 acheté en piteux etat. D'abord l'état des lieux :

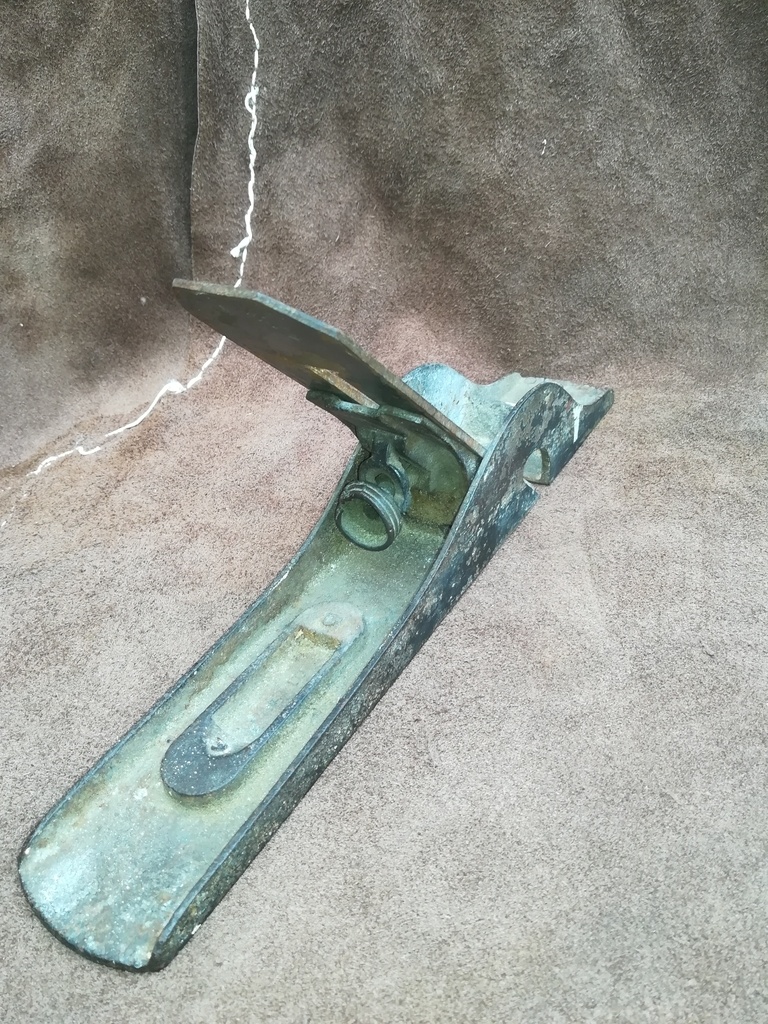

Les poignées sont manquantes ainsi que le fer, contre-fer, presseur et levier de réglage latéral. La corrosion est généralisée avec des piqûres profondes sur la semelle, un fer non adapté est bouloné avec un ecrou de 7 en métrique qui a détruit le filetage d'origine, idem pour la fixation du berceau (frog) sur le fut. Les tiges filetées des poignées sont cassées dans les filetages du fût et bien évidemment rouillées.

J'ai l'habitude de restaurer régulièrement de vieux rabots en métal mais la c'est un vrai défi !

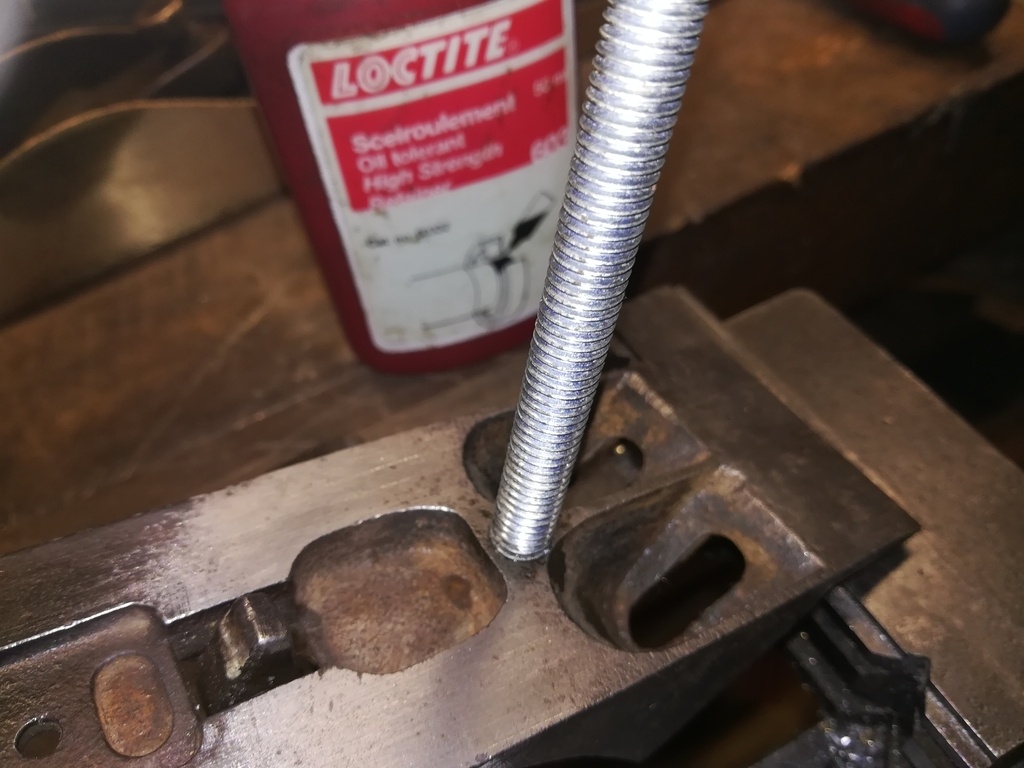

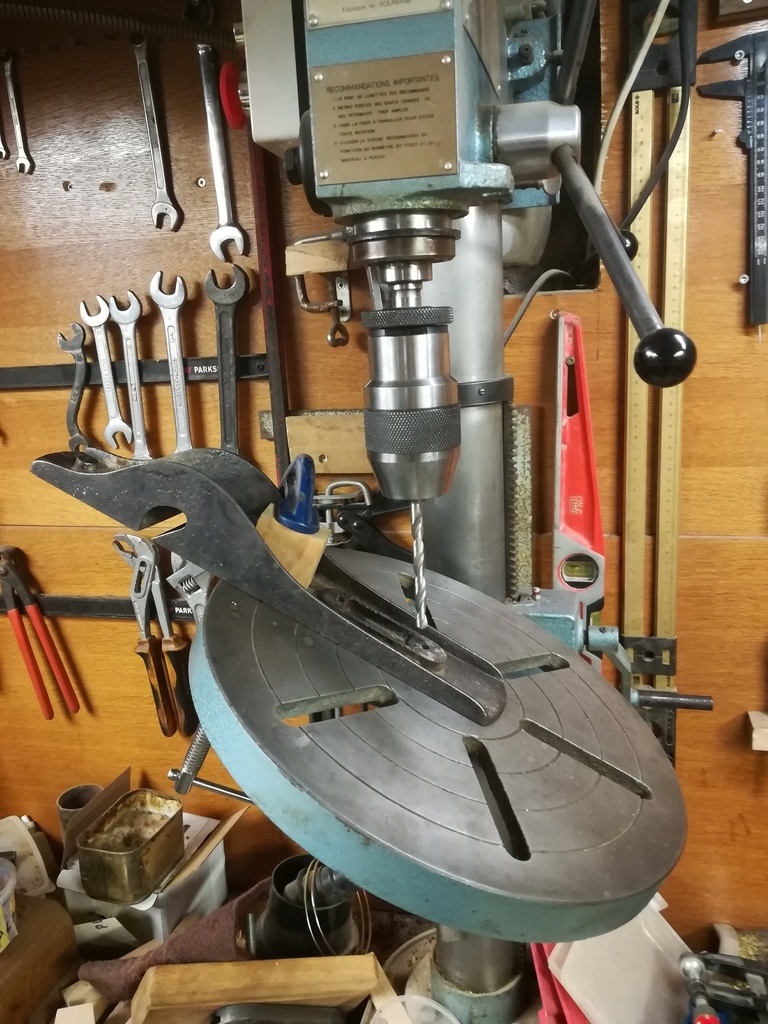

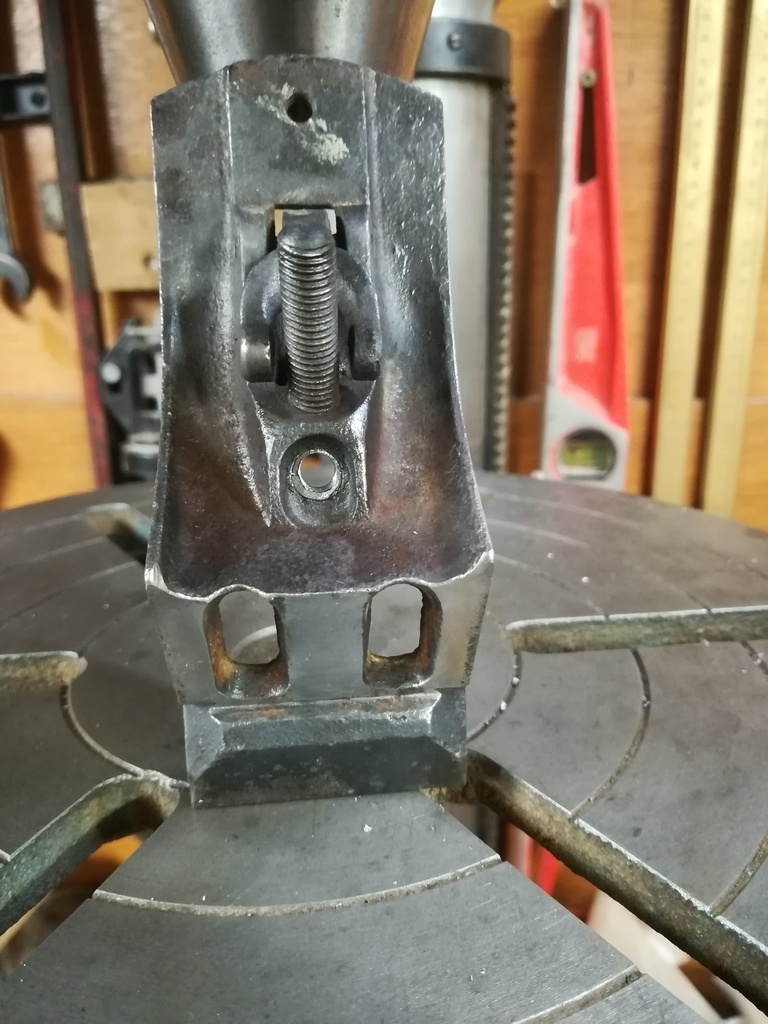

En premier lieu je décide de refaire toutes les fixations. Compte tenu de l'état sur 6 filetages j'en ai 5 à refaire je décide de tout passer en pas métrique. Je perce et taraude toutes les fixations en m8 et je colle à la loctite de la tige filetée que je dresse ensuite à la lime

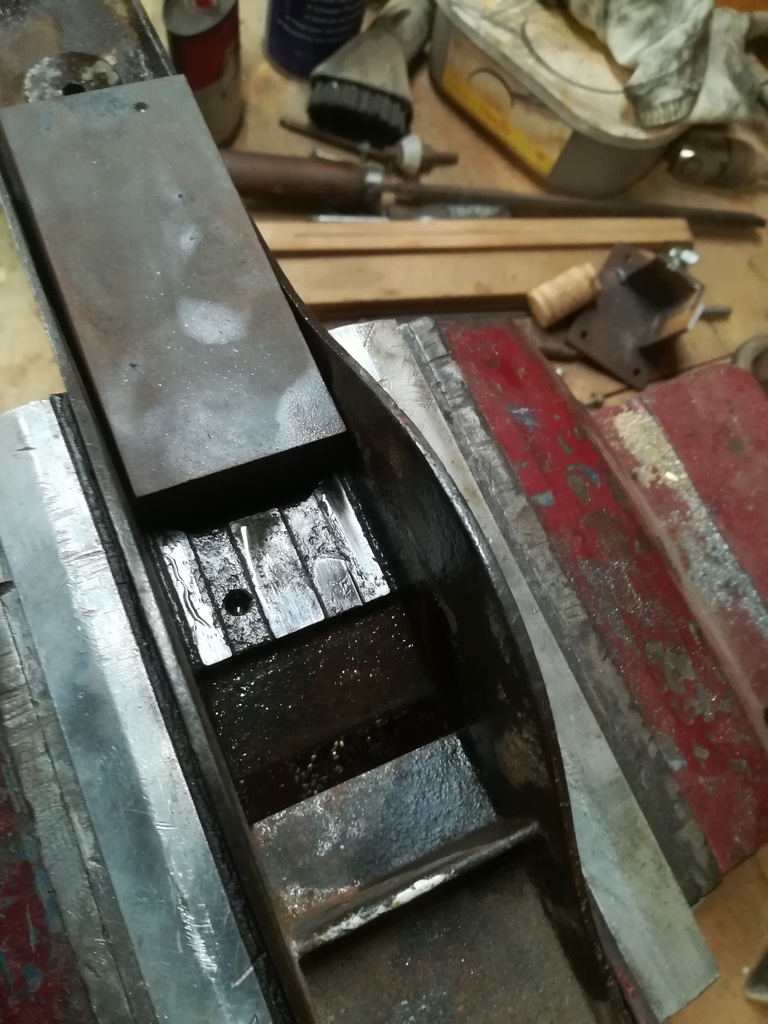

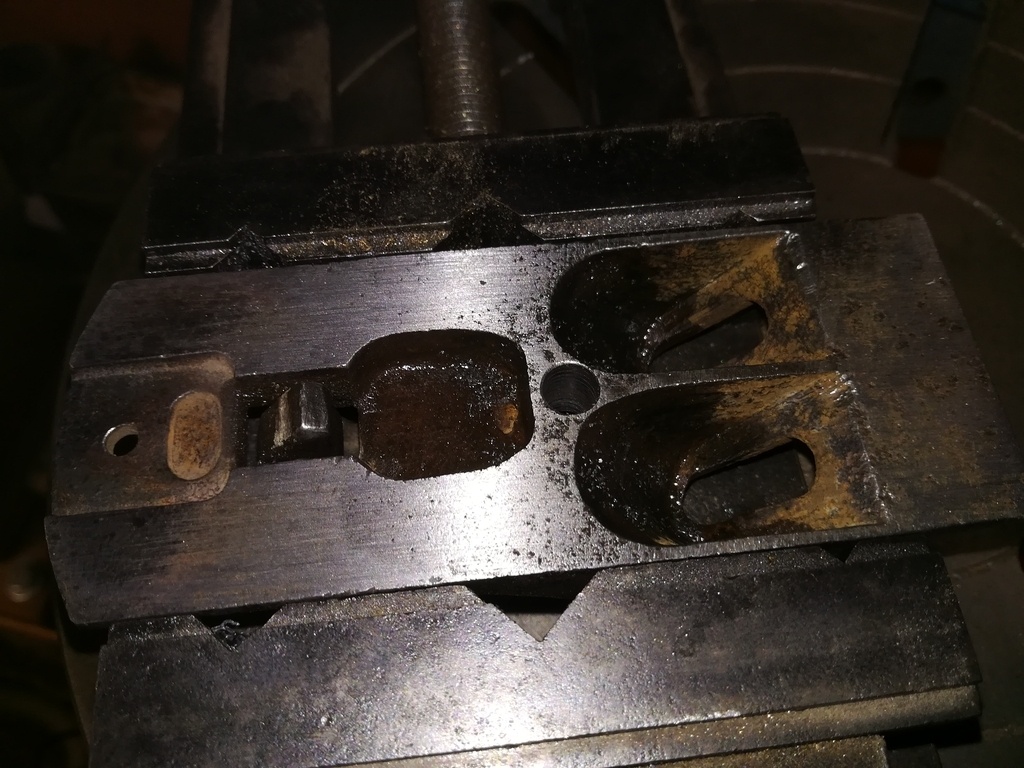

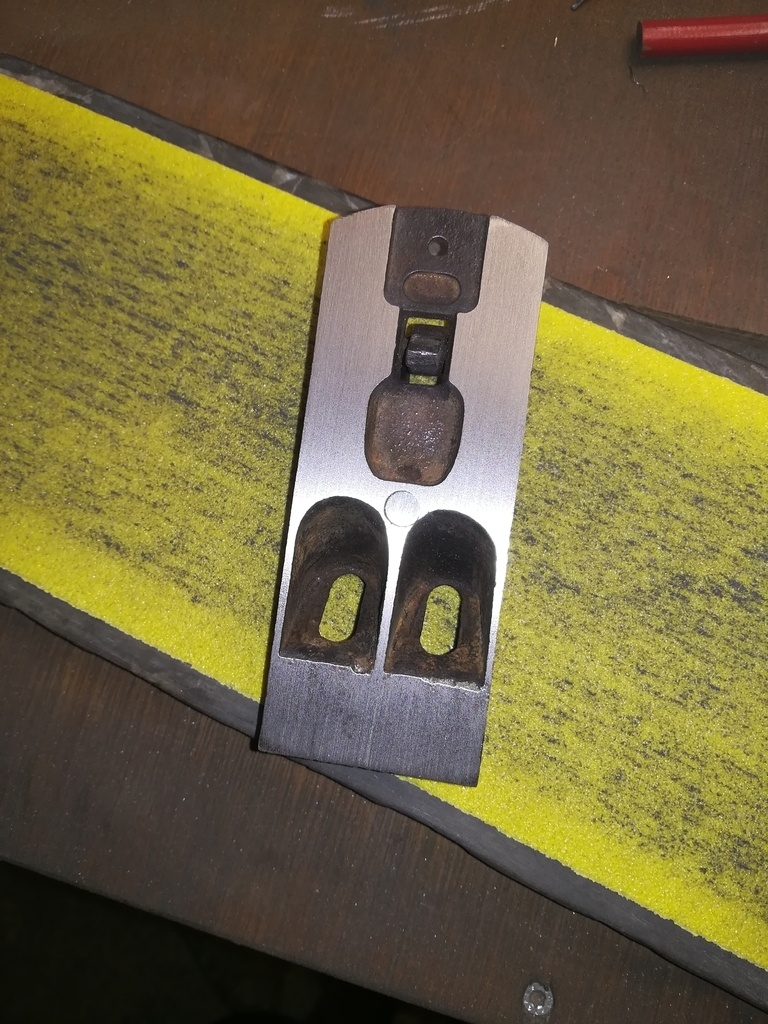

J'en profite pour rectifier les zones de contact au marbre et à la pierre à huile.

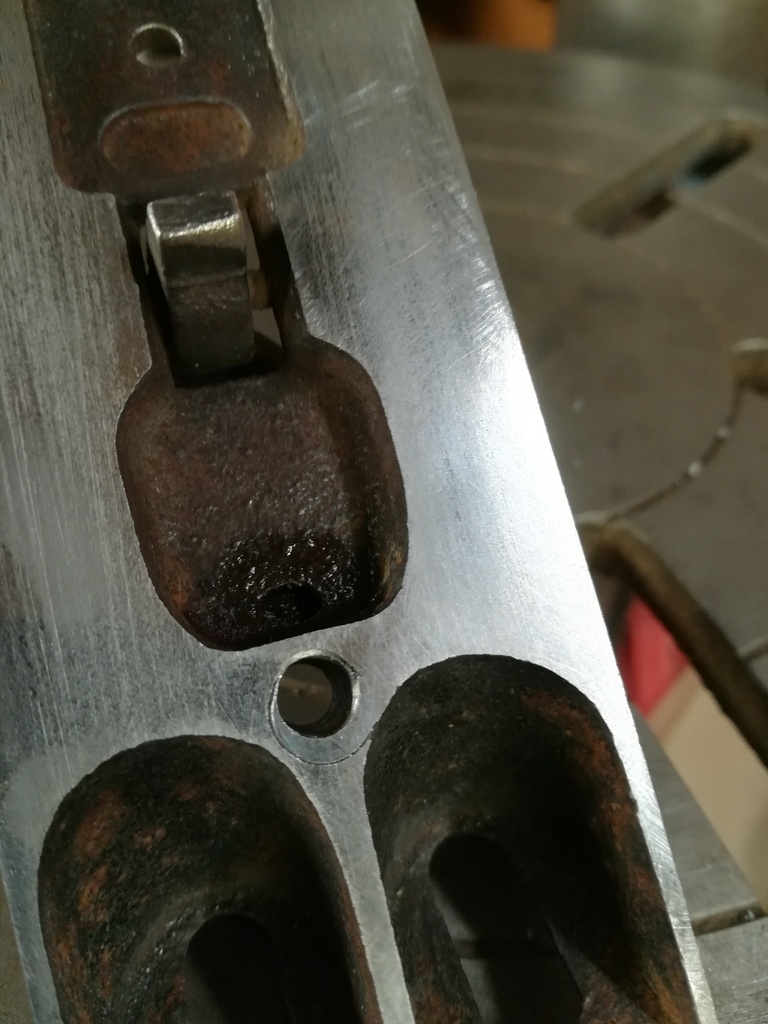

Puis repercage et taraudage M6 de toutes les fixations

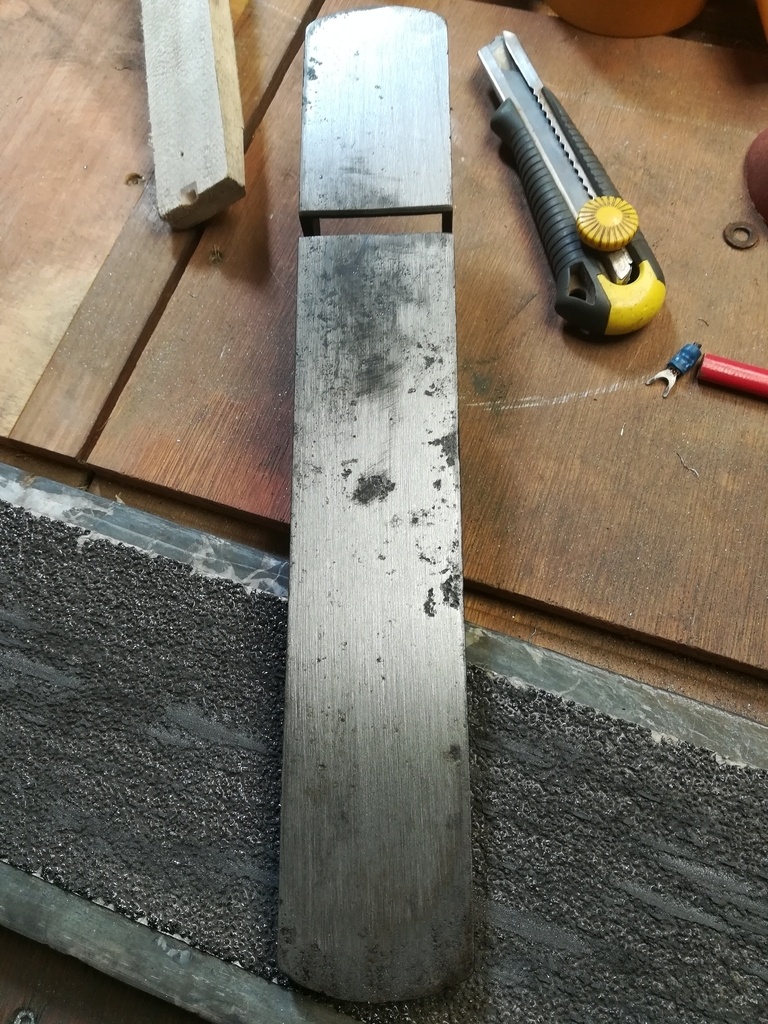

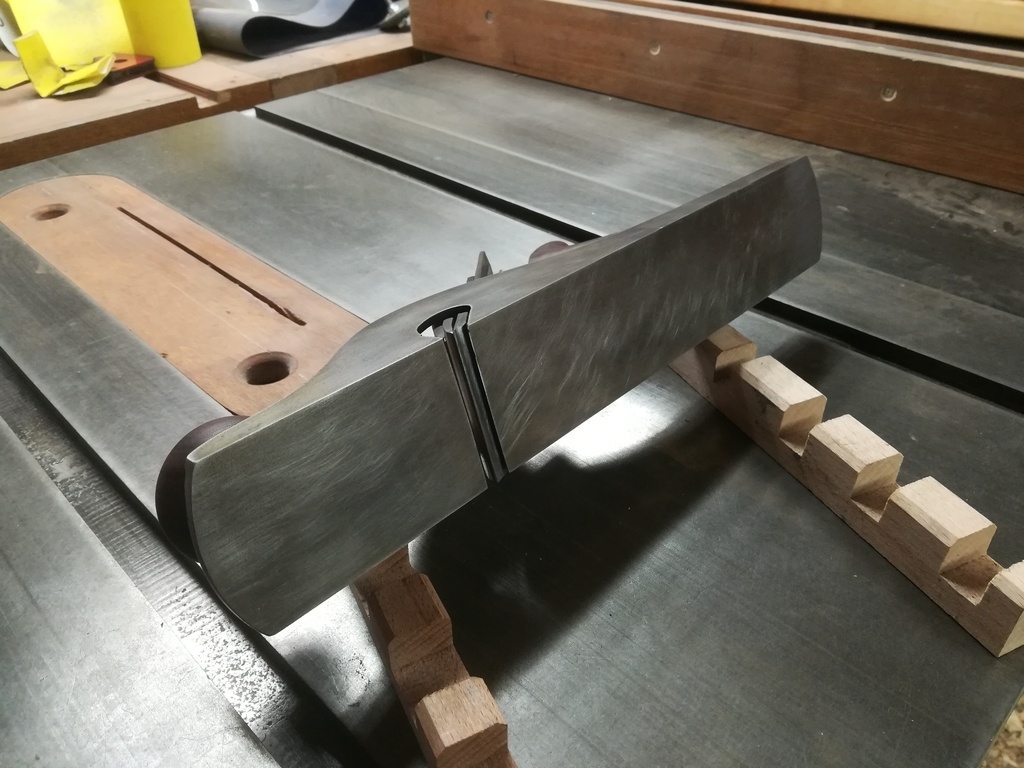

Une fois cette étape passée on se retrouve avec le classique dressage de la semelle et desoxydation.

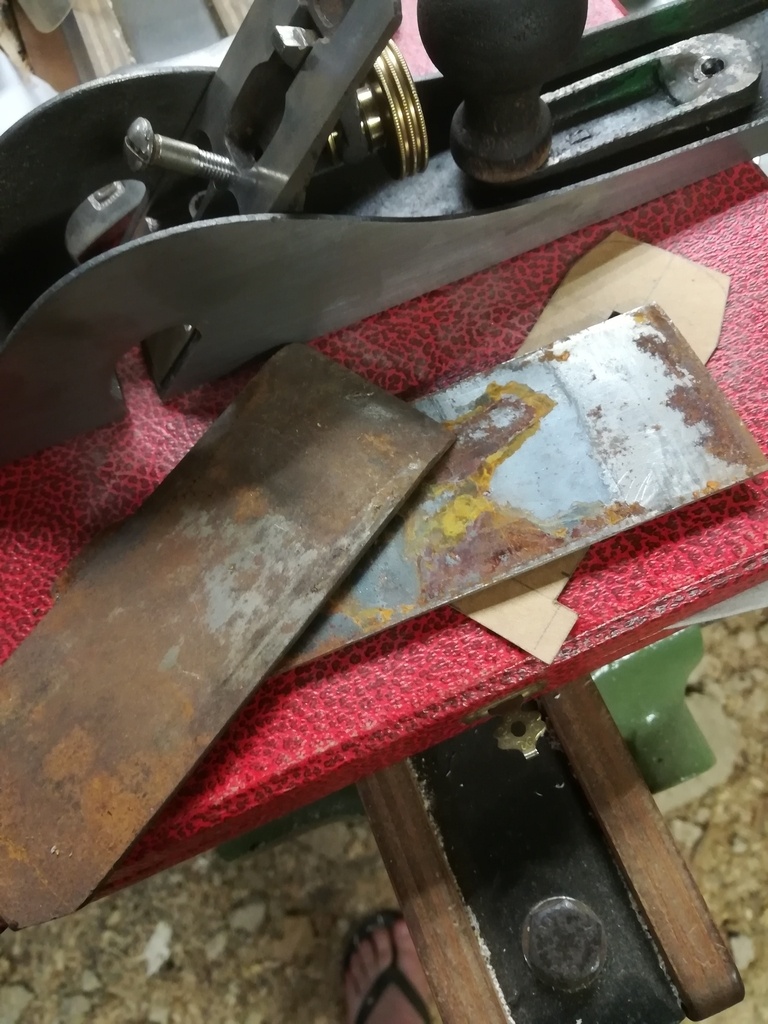

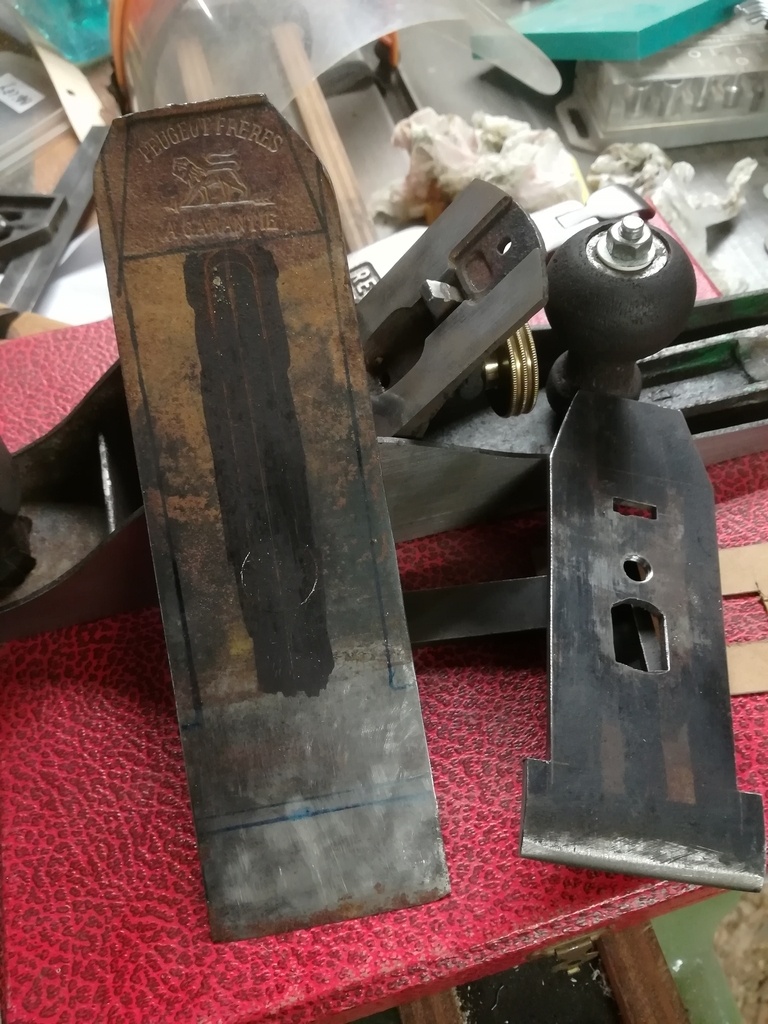

Vient alors le temps de remplacer les parties manquantes. J'ai quelques pièces dans mon stock mais pas de fer ni contre fer. Et après une recherche approfondie sur Internet je me rends compte que c'est rare et cher... Je décide donc de les réaliser à partir d'un vieux fer de varlope Peugeot (pas trop epais 3mm et de son contre fer).

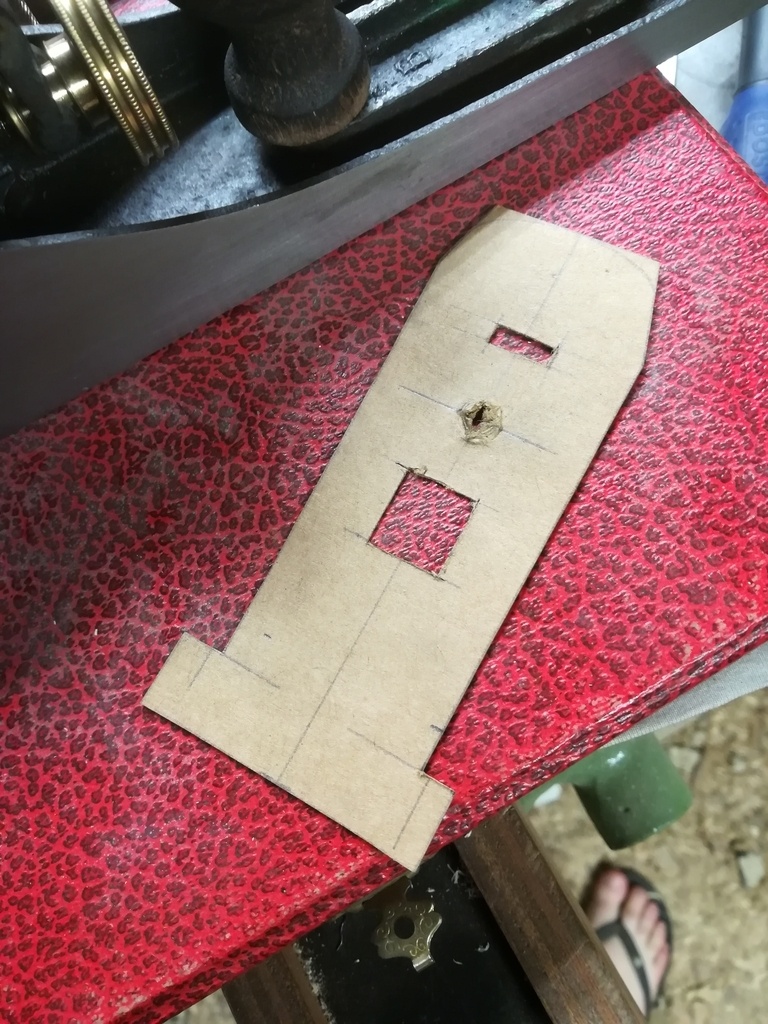

Un gabarit en carton pour commencer et ensuite c'est parti pour scier limer percer, encore limer encore limer.............

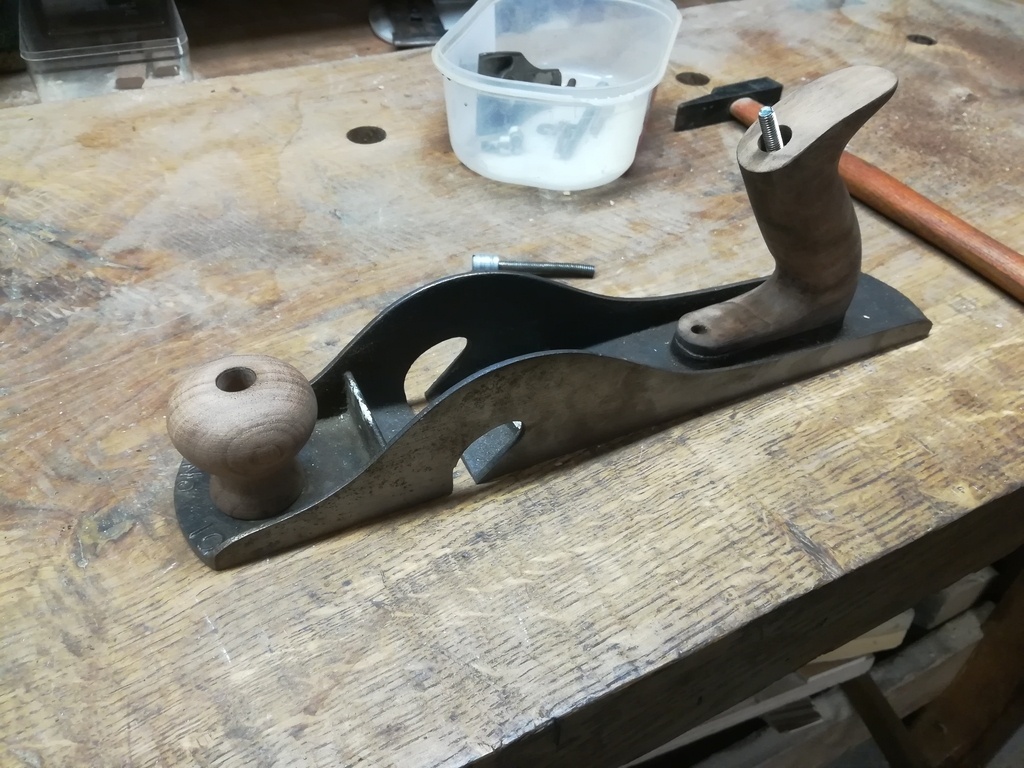

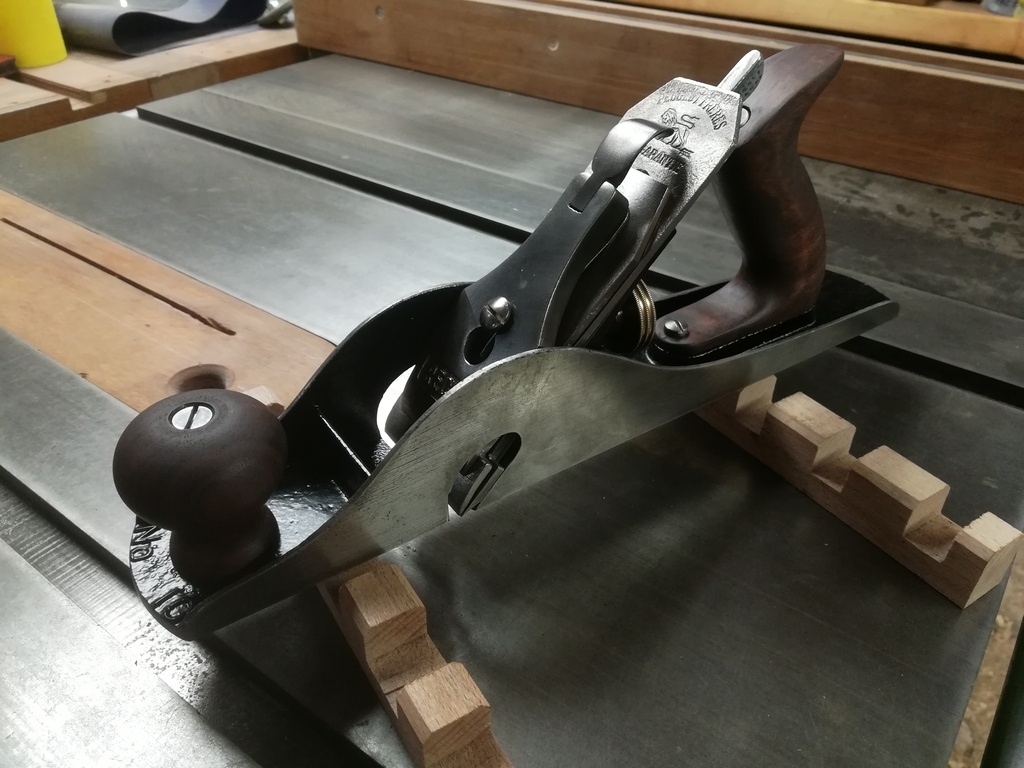

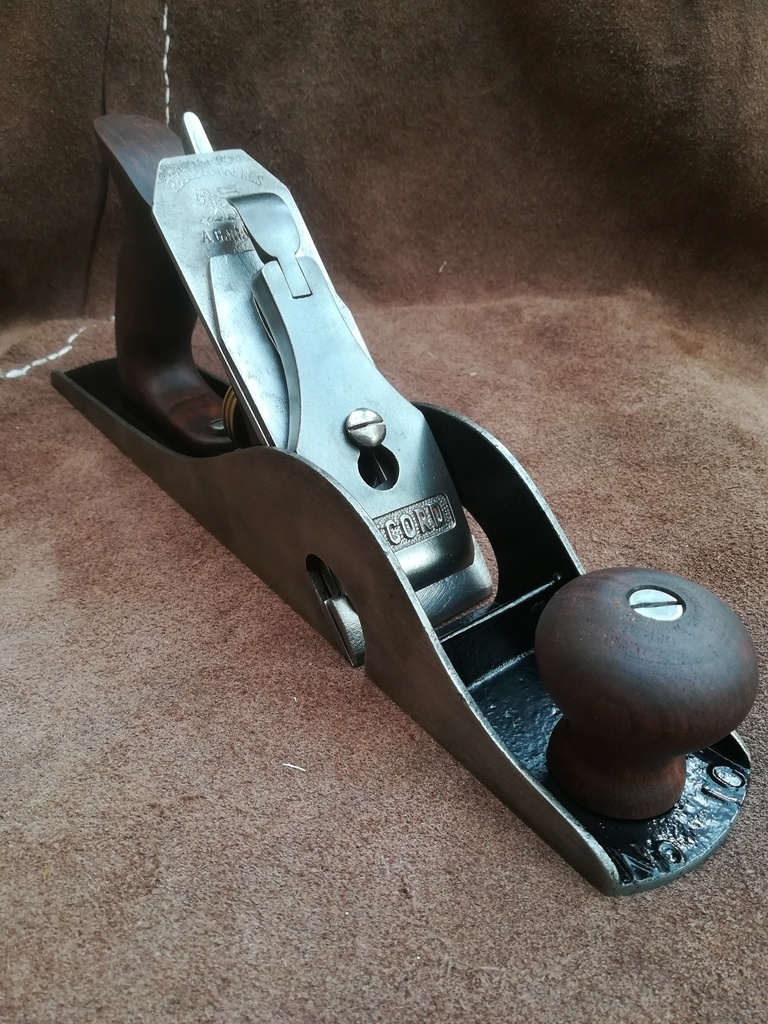

Puis fabrication de poignées en noyer et adaptation d'un presseur de record no4 que j'avais en stock. Puis enfin, fabrication d'un levier pour le réglage latéral du fer et enfin peinture et remontage

Voilà j'espère que ce petit reportage vous aura intéressé. J'ai volontairement éclipsé du récit toutes les opérations vues mille fois sur le net pour me concentrer sur l'inhabituel. Si vous avez des questions n'hésitez pas !
