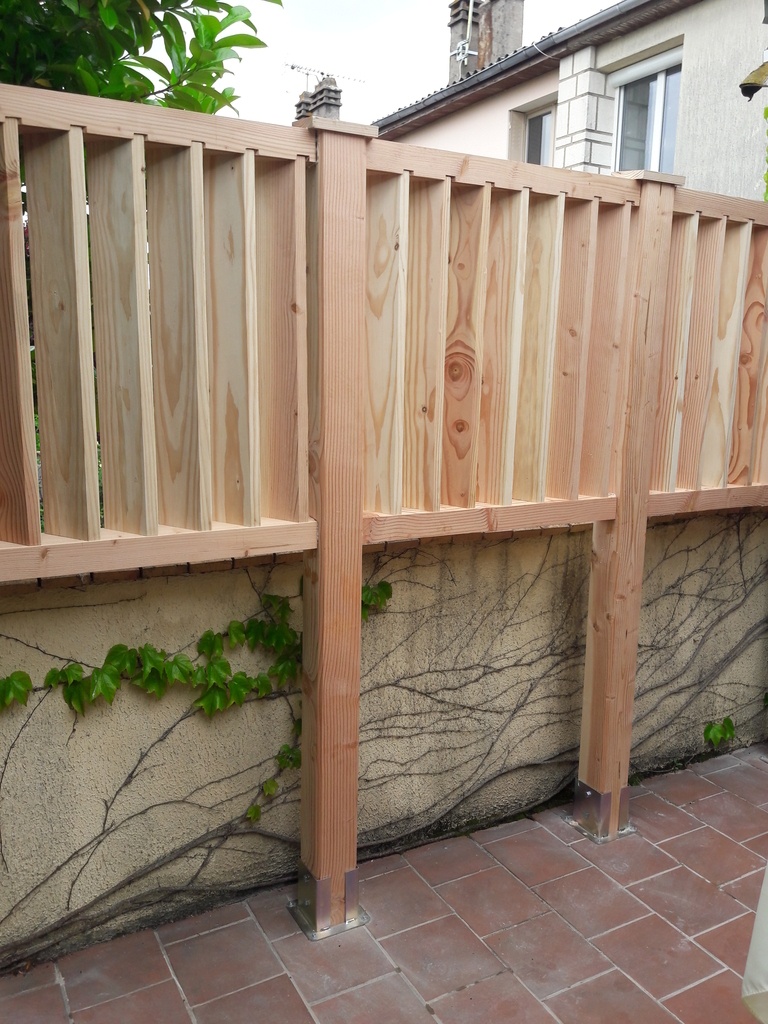

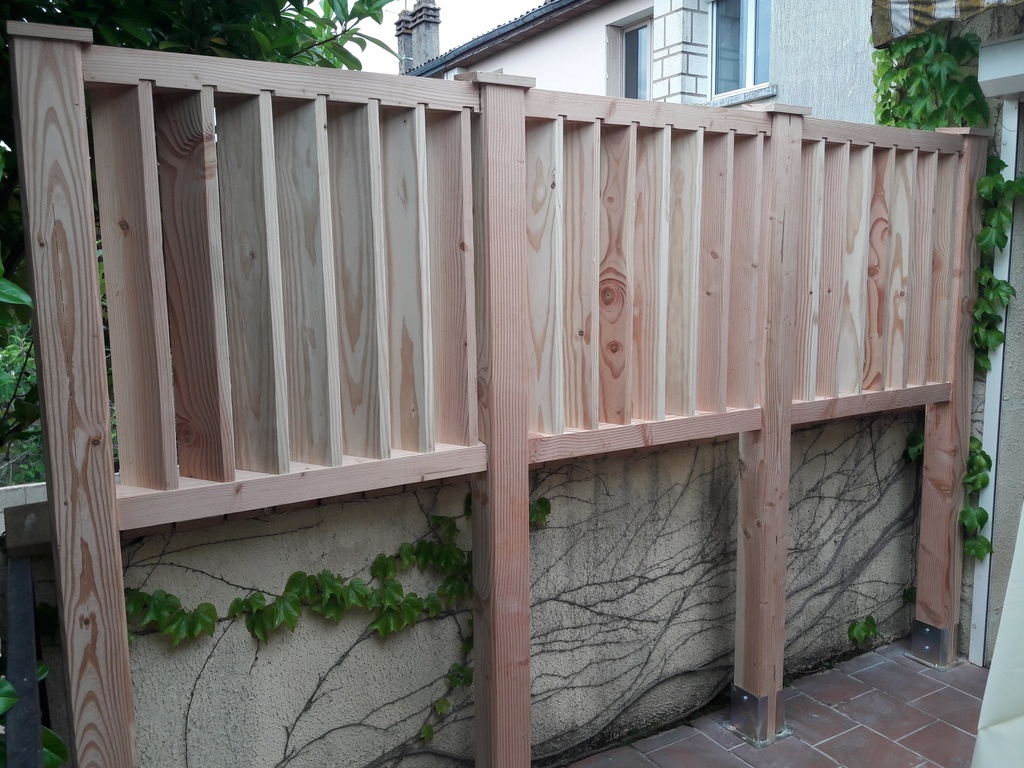

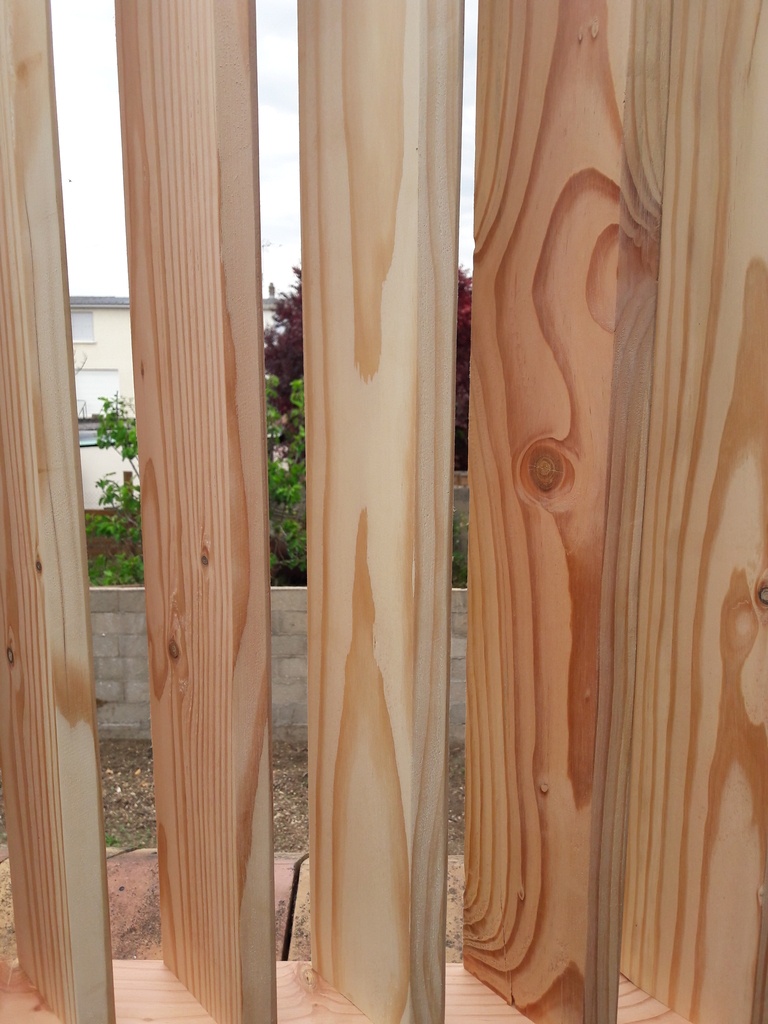

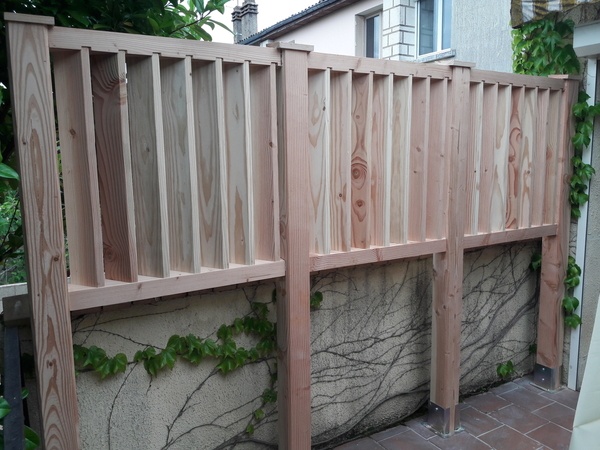

Le client souhaitait isoler sa terrasse de la vue du voisinage. Après discussion, je lui ai proposé des persiennes mais verticales. Cela permet de conserver un certain horizon quand on mange sur la terrasse et de rester aéré. Ca limite aussi la prise au vent de l'ouvrage (à l'opposé d'un ouvrage plein).

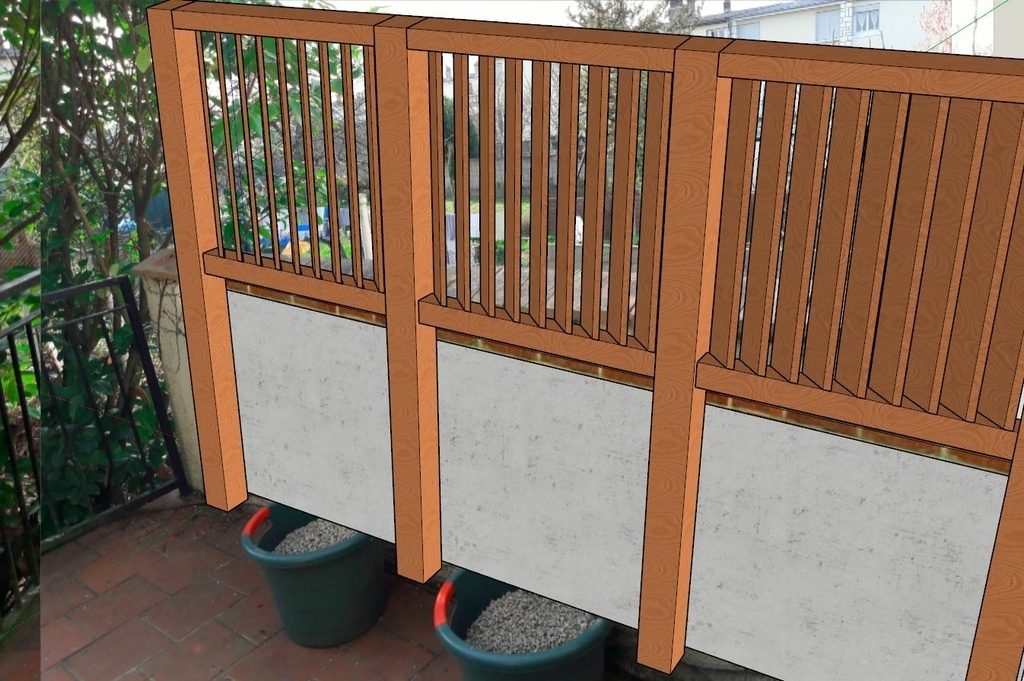

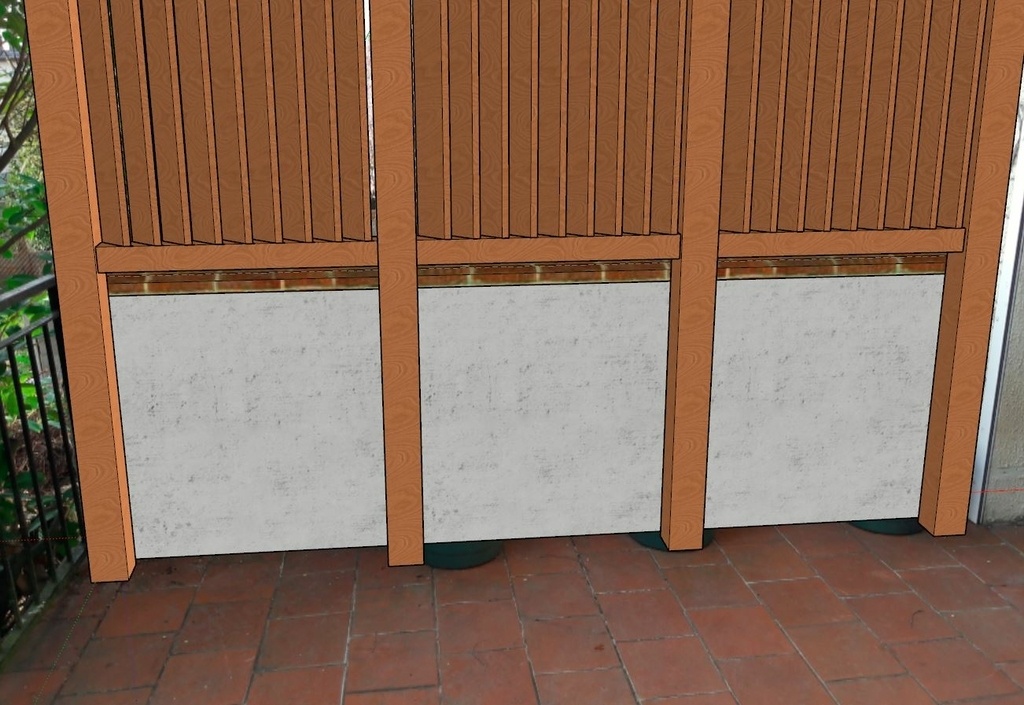

Pour présenter le projet au client les simulations sketchup ont été particulièrement utiles. Et le rendu réel est conforme, ce qui est rassurant.

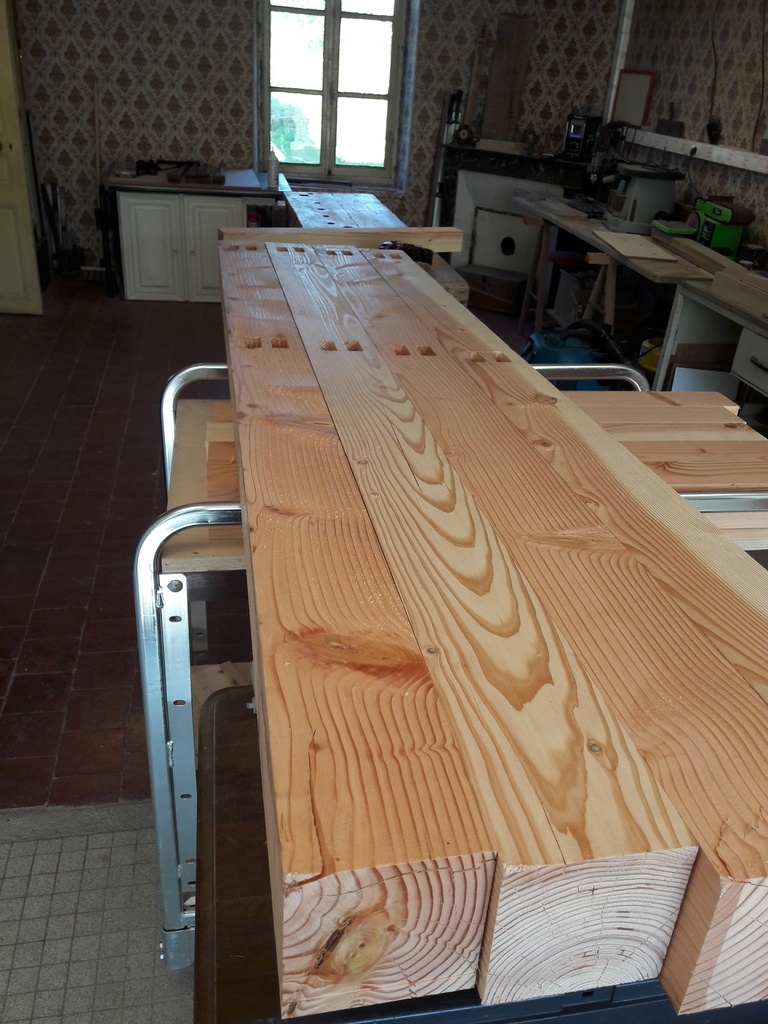

Comme il n'est pas prévu de finition, nous sommes partis sur du douglas. Comme je n'ai pas l'habitude de travailler sur de tels ouvrages, j'ai peut être pris des sections un poil trop grosses : les 4 poteaux font 120 x 120. Cela pose quelques problématiques que je n'avait pas anticipé à commencer par le poids de ces poteaux et les difficultés liées à leur manipulation et manutention. Il n'y a rien d'insurmontable bien sûr mais faire les mortaises prend plus de temps que sur des sections plus légères. Pour gagner visuellement en légèreté, j'ai chanfreiné les angles des poteaux. Enfin, ça joue un peu sur le budget mais très peu car la main d'œuvre reste le poste le plus élevé du devis.

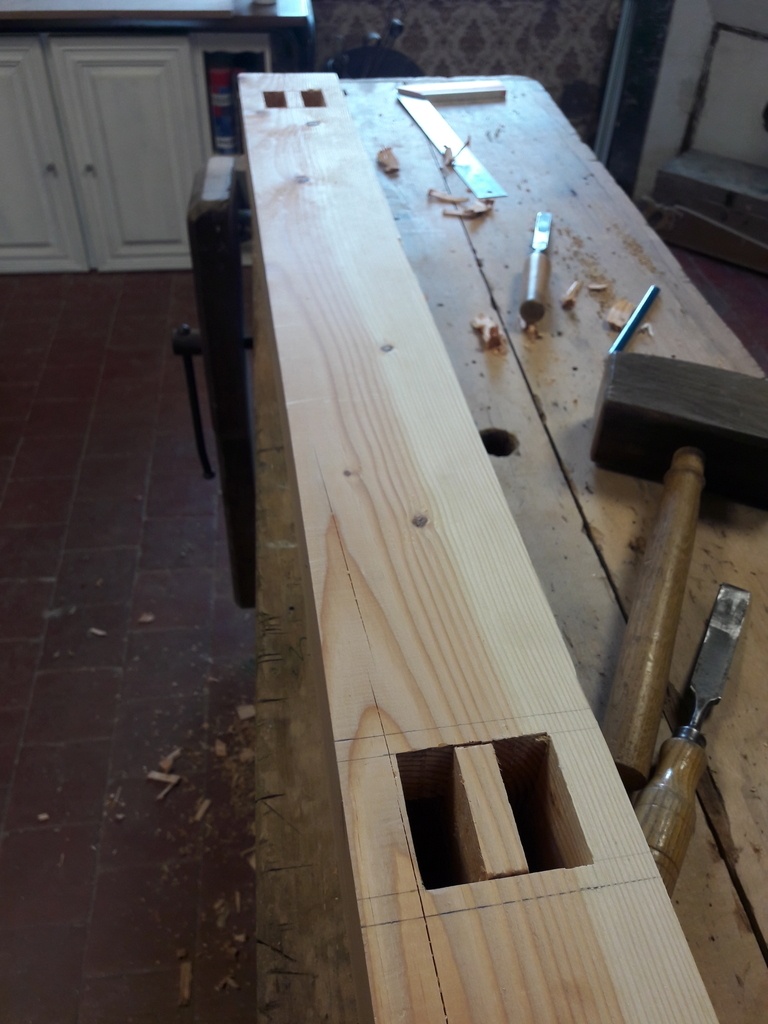

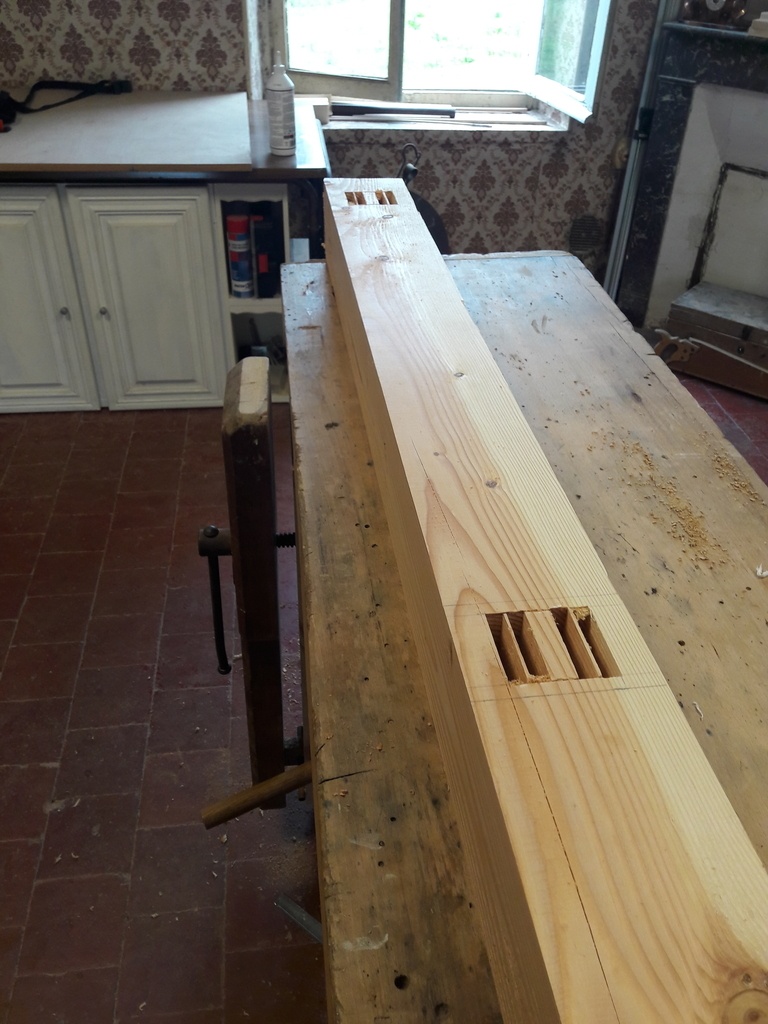

La chaine de mortaiseuse la plus large que je possède est de 12, j'ai donc réalisé une double mortaise de deux fois 26 mm : deux fois 12 par retournement puis encore 2 x 12 avec un nouveau réglage (et nouveau retournement) en laissant une joue de 2 mm entre les 2 usinages contigus. J'ai fait sauter cette joue ensuite à la main. L'objectif était de conserver un appui à la chaine sur ses deux côtés, sinon elle a tendance à dévier et la mortaise prend une forme de sifflet dans sa largeur. A l'usage 2 mm dans du douglas, c'était peut être un peu trop car ces joues ne s'enlevaient pas si vite que ça.
Ensuite, j'ai essayé d'anticiper tout ce qui pouvait préserver les assemblages des intempéries.
Il y a des casquettes au dessus des assemblages poteaux / traverses hautes.

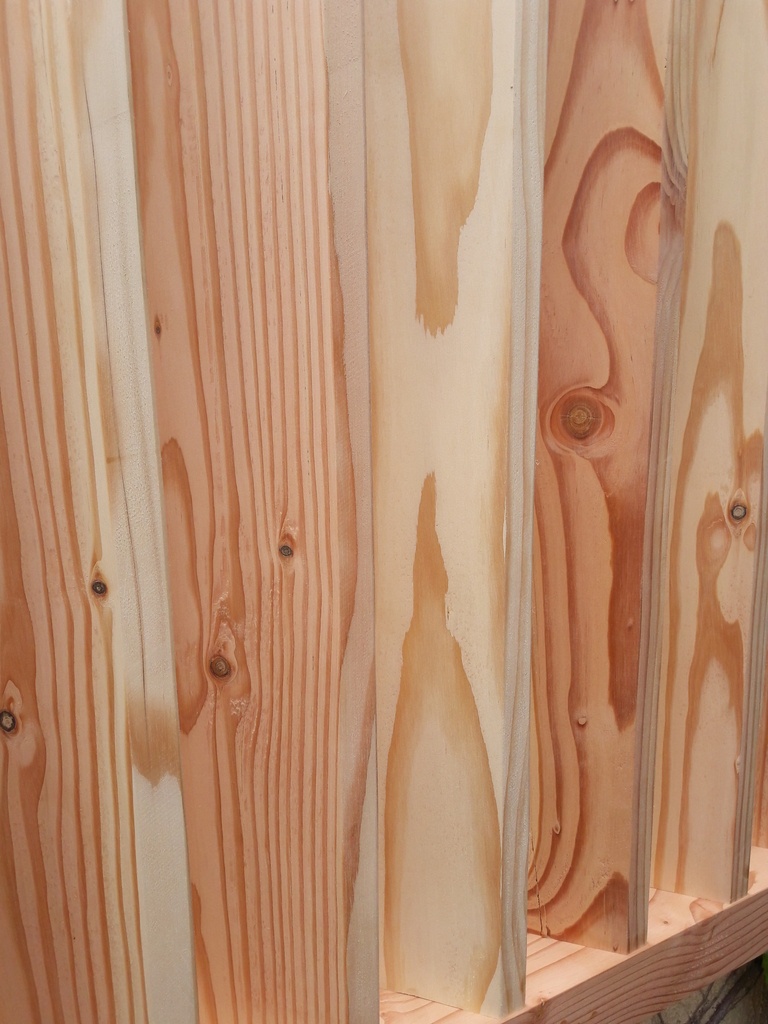

Seules des colles extérieures sont utilisées : vinylique D4 et PU.
Les lames s'assemblent à la traverse haute par un domino central, la lame étant prise dans une rainure. Le domino est fait maison en douglas (car je n'en avais pas de la bonne dimension mais surtout parce que le hêtre n'est pas un bois durable à l'extérieur - même si je sais qu'il existe des dominos en sipo). J'ai usiné les dominos avec la DF500 avant la découpe des rainures en utilisant la plus grosse capacité de la machine en largeur, épaisseur et profondeur.
Les traverses hautes et basses ont en face inférieure une goutte d'eau usinée.
Ces traverses sont également usinées en pente sur leur face supérieure. Aucun problème particulier pour les traverses hautes mais pour les traverses basses se posait alors la question de l'assemblage avec le bas des lames qui sont orientées à 45°.

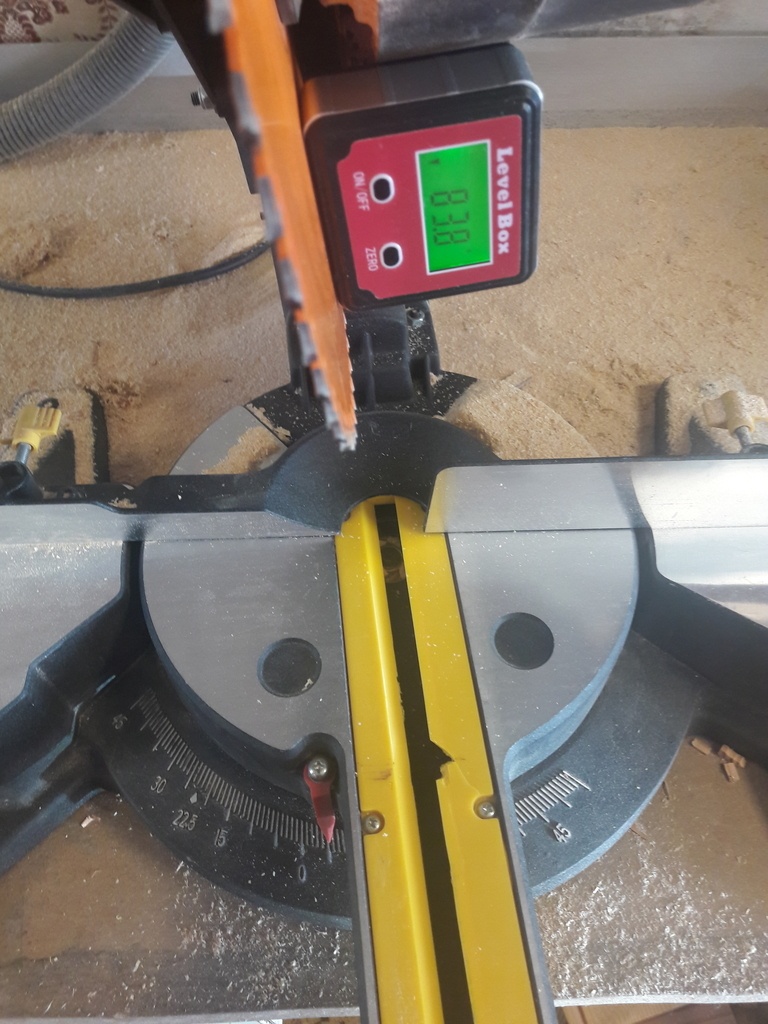

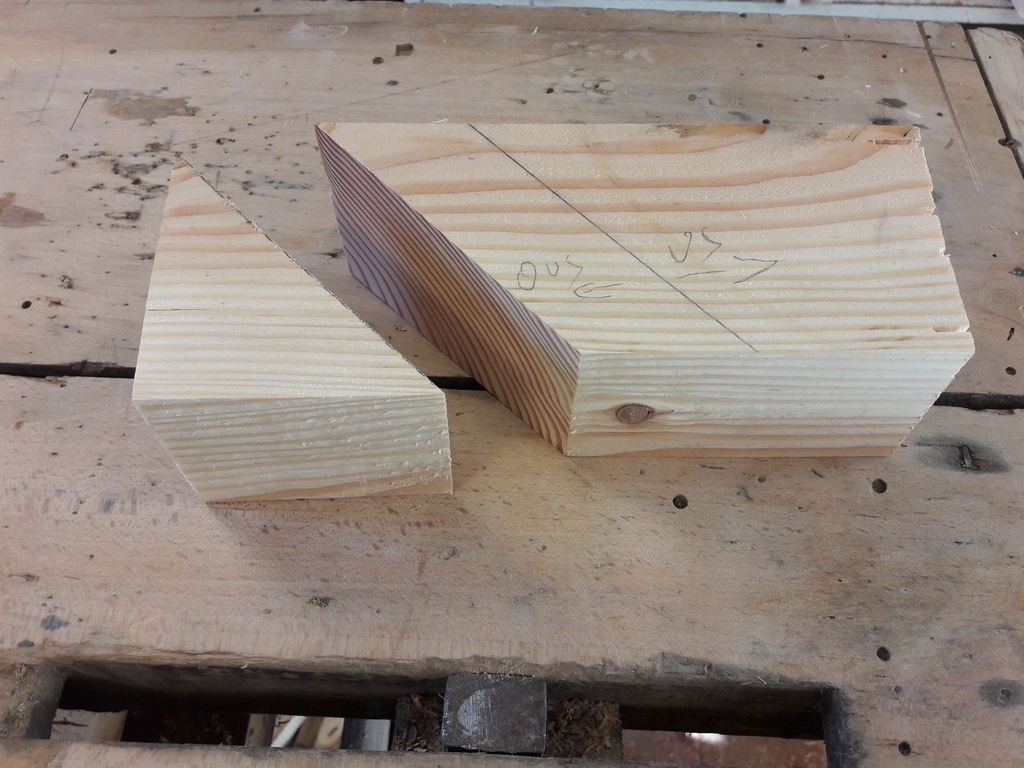

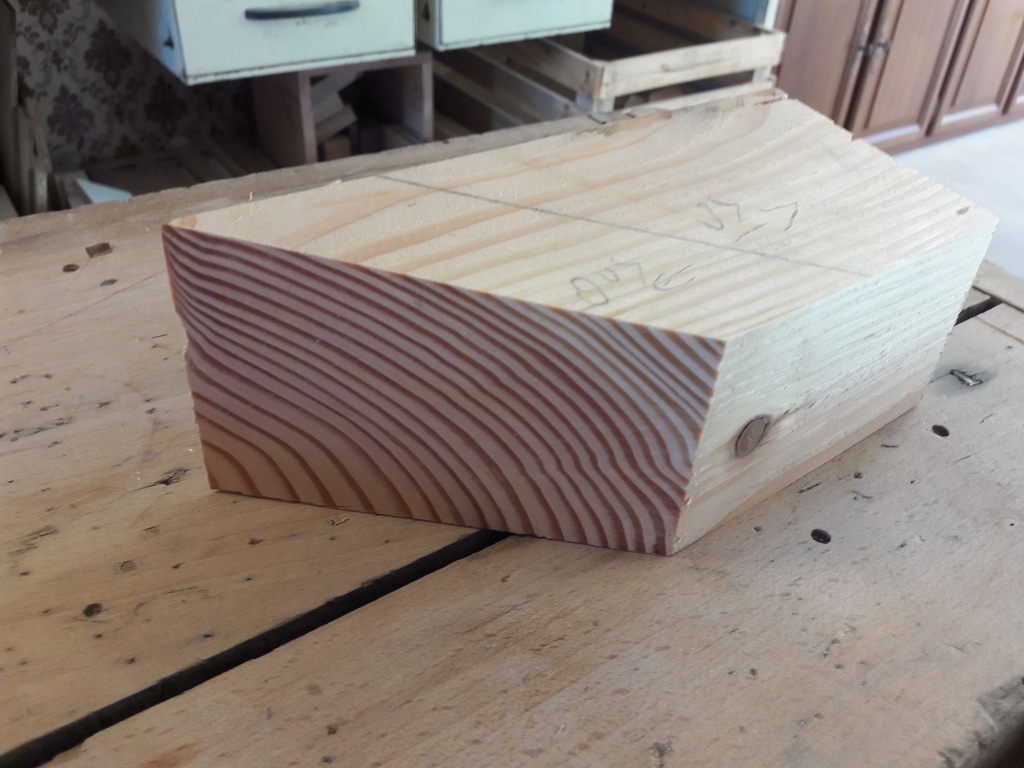

Honte à moi ! Je n'ai pas pris le temps de trouver la solution géométrique à ces angles composés. J'ai fait un essai sur des chutes et procédé par itération, à la scie radiale. Le principe ne m'étais pas étranger grâce à la (re)trouvaille de racmterrof que j'avais un peu étudié.
Je reste toutefois curieux de méthodes d'atelier plus rapides ou plus fiables pour trouver les bons angles. Dans mon cas, c'est allé assez vite +/- 20 minutes.

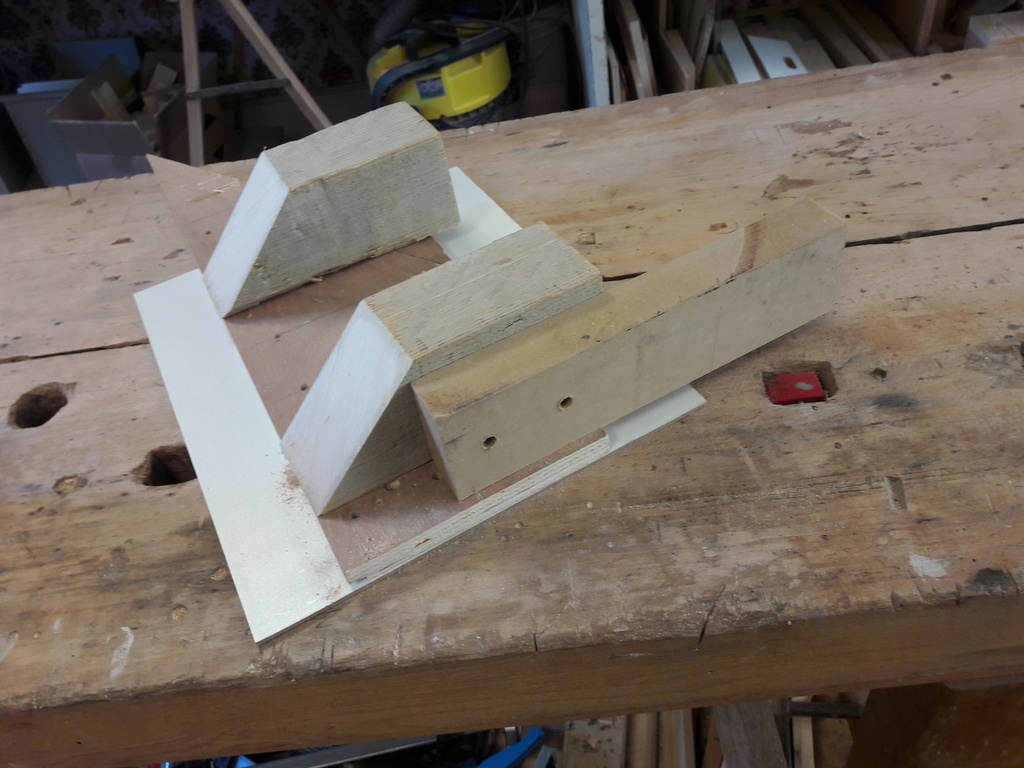

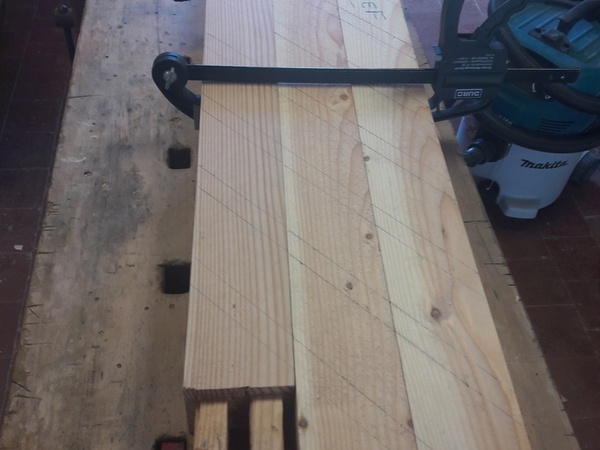

Les lames sont vissées par dessous les traverses basses. Pour bien les positionner, je me suis confectionné vite fait un gabarit, moche mais efficace.

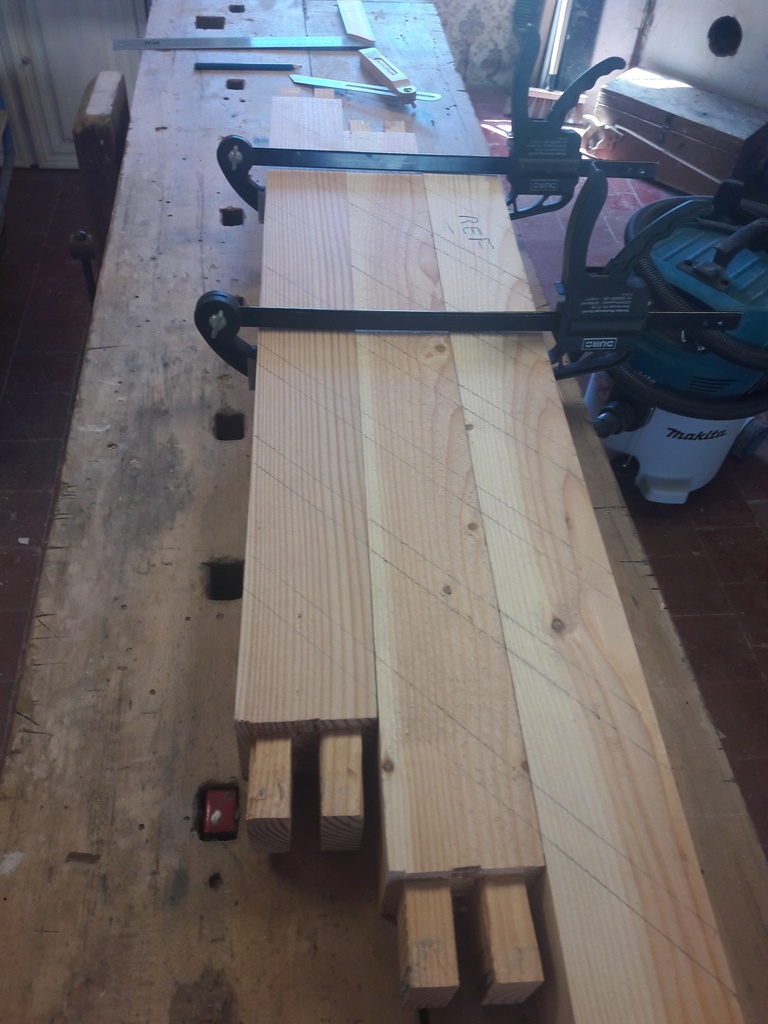

J'ai par contre numéroté chaque lame car malgré le traçage des perçages, il y avait forcément quelques écarts. Au final, un bon établissement des pièces est primordial sur ce genre de projet.
Les rainures ont été réalisées à la défonceuse sur un rail guidée par le guide micrométrique Triton. Je m'attendais à ce que ça aille très vite et finalement cela n'a pas été le cas. Il y a 2 raisons à cela :
- les lames sont rabotées à 20 mm, peut être quelques dixièmes de plus
- la fraise fait 20 mm, peut être quelques dixièmes de moins avec l'usure et les affûtages... bref, il a fallu usiner en 2 passes en largeur.
Autre point : il est difficile de maintenir à la fois les traverses et de laisser un passage pour les serres joint qui tiennent le rail. Cela fait beaucoup de manipulations. Je suis preneur d'idées qui facilite ces étapes.
