Cette création contient 1 retour d'expérience.
Mis à jour
1 retour d'expérience
Modification de la vitesse du lapidaire
Dans l'état actuel le moteur est en prise directe le plateau tourne trop vite et brûle le bois j'ai donc décidé de réduire sa vitesse

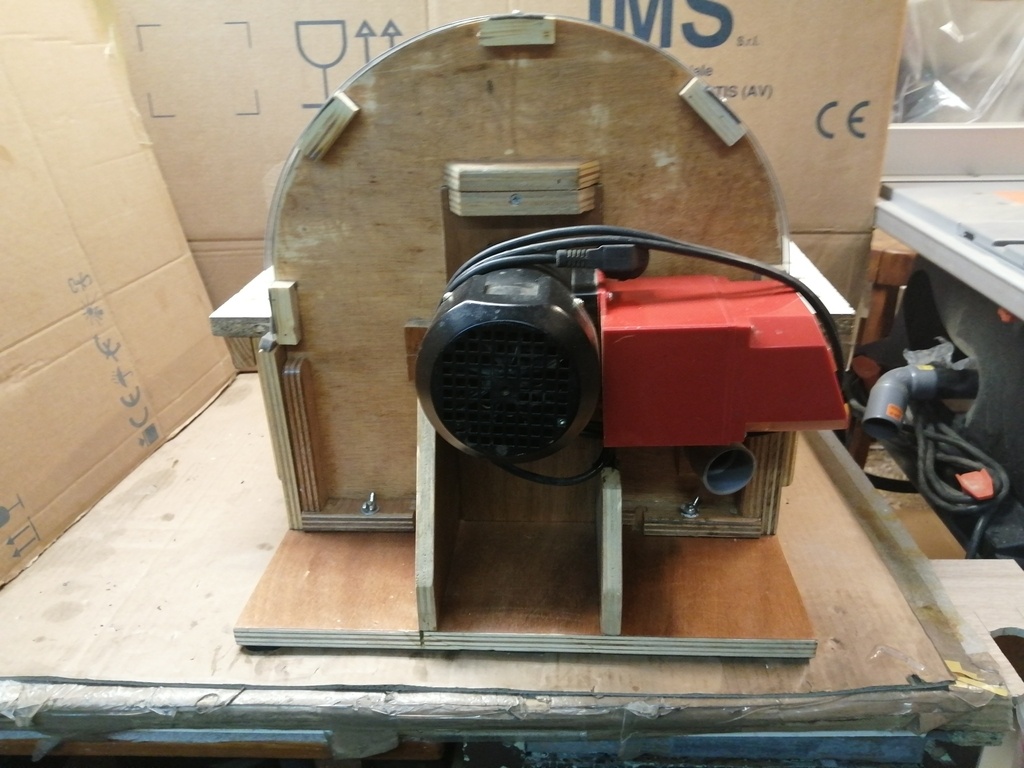

J'ai décalé le moteur et fabriquer une poulie fixée sur le plateau j'ai dû fabriquer plusieurs poulies avant de trouver le bon compromis
J'ai rajouté des balais qui frottent sur l'arrière du plateau pour éviter au maximum les projections de poussière c'est les balais qui font du bruit sur la vidéo sur la vidéo où il n'y a pas encore les balais vous pouvez constater que le bruit est normal
Sur la photo ci-dessus vous pouvez voir la fixation des balais
Licence
Autres créations de
djack18
Voir aussi
Discussions
Ah, un lapidaire! La machine qui devrait être indispensable pour tout bon boiseux...
41 cm de diamètre, cela commence à être du gros!
+1
Oui j'avais ce plateau de 41 cm monté en mobile sur une perceuse serrée dans l'étau avec les suports qui vont bien , très pratique car je pouvais régler la vitesse de rotation mais les roulement de la perçeuse n'ont pas apprécié donc j'ai décidé de le mettre en fixe mais plus de contrôle de vitesse
Question bête: pour de l'abrasion, quel est l'intérêt du réglage de la vitesse?
Pourquoi question bête !! pas du tout
Le contrôle de la vitesse me permettait de ne pas bruler le bois
Maintenant ça tourne très vite (peut être trop même ) ça noirci et ça encrasse vite le p.de verre
Voila c'est tout bête
ah oui, je pensais pas que ça attaque autant! ça doit être diablement efficace!
Apparemment ce n'est pas un disque abrasif mais du "fait maison" à partir de bandes (sinon le prix d'un disque serait dissuasif) mais : comment sont-elles fixées ? Collage ?
prix du disque dissuasif ? c'est à dire ?
Sur mon lapidaire 60mm , je colle à la colle à bois du papier abrasif en rouleau, de 60 cm de large. C'est comme cela que mon père et moi-même avons toujours fait depuis 40 ans...
J'ai souvenir (pour avoir réfléchi à m'en faire un) qu'on te les vend généralement par 25 dans les 8-12€/pièce, si on veut en avoir de 3-4 grans ça commence à coûter.
Après y a peut-être des meilleurs plans, je sais pas…
Si tu colles, tu ne change donc pas de grain souvent non ?
J'ai un vieux lapidaire Silex avec plateau métallique sur lequel on fixe les disques avec une colle spéciale qui les rend amovibles 2 ou 3 fois chacun… (la fiole de colle date des années 70, fonctionne toujours impeccable, couleur bordeaux et odeur… spéciale)
Après, si je dis pas de bêtises, le lapidaire c'est pas forcément un outil de finition, plutôt de mise en forme, du moins c'est comme ça que je l'utilise moi. Donc l'intérêt de changer de grain est assez restreint...
Tout dépend de l'utilisation, j'ai déjà utilisé sur le même projet du grain 24 au 240, c'est très pratique…
Après pour mettre en forme des extrémités de bastaing, c'est sûr, on reste sur du 40-60…
tarpan Pour moi, un lapidaire, c'est un outil d'usinage, de mise en forme. Je ne vais pas faire une finition sur un lapidaire. Ou alors, il faut faire cela avec beaucoup de doigté, un léger passage sans appuyer.
Ce qui fait que je ne change pas de grain. Un disque me fait plusieurs mois. Et pourtant, je l'utilise peut-être 10 fois par jours...
Bandes grain 60 Fixées au double face sur un plateau en luco
Merci.
Ah au passage, tu as fait une coquille dans le titre : lalidaire au lieu de lapidaire
tarpan Effectivement Oupss mais je vois que tout le monde a compris quand même
merci !!
peut on corriger ???
djack18 normalement en haut de ta création tu as un petit crayon "Éditer" qui te permet de corriger ton titre, oui :)
Kudsak OK merci
Quelle type de moteur est utilisé? Récup, achat neuf, puissance? Merci pour ton retour!
moteur récupéré sur une scie circulaire premier prix
750 w 2500tm
C'est rapide pour un lapidaire, non ?
Merci pour l'info!
Florian Cargoët oui ça brûle un peu le bois sur l'extérieur du plateau mais pour degrossir ça le fait
en se rapprochant du centre et en appuyant moins c'est correct
C’est aussi ce que je pensais.
La table doit bien vibrer et j’espère que la roue est bien équilibrée sur son axe sinon bonjour les dégâts, à cette vitesse ça ne pardonnera pas.
A moins qu’il y ait un petit potentiomètre qui se cache
Non la table ne vibre absolument pas jai mis un peu de temps à équilibrer le plateau et il est vrais que ça tourne un peu vite mais le potar pas possible
Avec un moteur à démarrage avec condensateur on ne peu pas jouer sur le voltage il faut modifier la fréquence du courant et la c'est plus compliqué
A cette puissance là, un vfd c'est autour de 80€. C'est certes un coût, mais ton montage semble bien fait, ça vaut le coup de le pérenniser.
DewhitYoussef Ouais cela vaut peut être le coup ,je peux trouver ça ou ??
Aurais tu une adresse ou un lien !!
Pour ce matos, Amazon est très bon fournisseur. Rechercher vfd 220v mono, 1kw (pour pas être limite)
DewhitYoussef Bonjour,j'ai trouvé ça sur aliexpress crois tu que ça pourrait faire l'affaire .Je n'y connais pas grand chose en electronique
Voici le lien
fr.aliexpress....mp;gclsrc=aw.ds
djack18 Bonjour,
Oui c'est ce genre de matériel, je suis étonné du tarif indiqué, c'est vraiment pas cher.
Sur la photo, tu vois deux barettes de connexion, sur l'une tu rentres avec ton 220V, sur l'autre tu sors avec l'alimentation de ta machine, à fréquence variable. De mémoire, la terre doit être raccordée entrée sortie aussi (il y a le logo de toutes facons).
Le potentiomètre te permet de faire varier la vitesse.
DewhitYoussef Bonjour
je vais commander
Merci pour tous ces bons renseignements
On verra bien, pour le prix je ne risque pas grand chose
djack18 ça va bien l'améliorer. et si tu as une perceuse sans variateur, tu peux aussi la faire varier. Il suffit de mettre une prise en sortie de vfd pour brancher ce que tu veux dessus.
Le mien sert à la scie et à la toupie p.ex. (séparés).
DewhitYoussef En fait sur la page ce qui est indiqué c'est une fourchette de prix car il y a 4 articles et quand tu sélectionnés le vfd le prix s'affiche :47€ bon ça va encore,!!
Moins de 20€ ça me paraissait bizarre
djack18 d’accord. Oui 50€ c’est largement raisonnable, mais pas suspect !
Bonjour
J'étais justement en cours de réflexion pour me faire un lapidaire !
Après ta modif, quelle vitesse de rotation obtiens tu maintenant ?
Autre chose : j'ai extrait un variateur de vitesse d'un aspirateur et ça marche plutôt bien avec pas mal de moteurs
Je ne sais pas mais suffisamment lentement pour ne pas brûler le bois
J'ai un conte tour pour mon moteur d'avion peut être si je colle un schotch blanc sur le plateau il va le détecter
Je vais essayer !!
Pour ton variateur si tu met un moteur avec condensateur de démarrage sa ne fonctionnera pas car pour ce type de moteur ce n'est pas le voltage qu'il faut faire varier mais la fréquence du courant et avec un variateur de fréquence c'est plus compliqué et il faut trouver le bon avec les bonnes caractéristiques!!!
