Thom38

Aménagement placard... Et galop d'essai pour la cuisine!

Cette création contient 1 retour d'expérience.

Bonjour à tous,

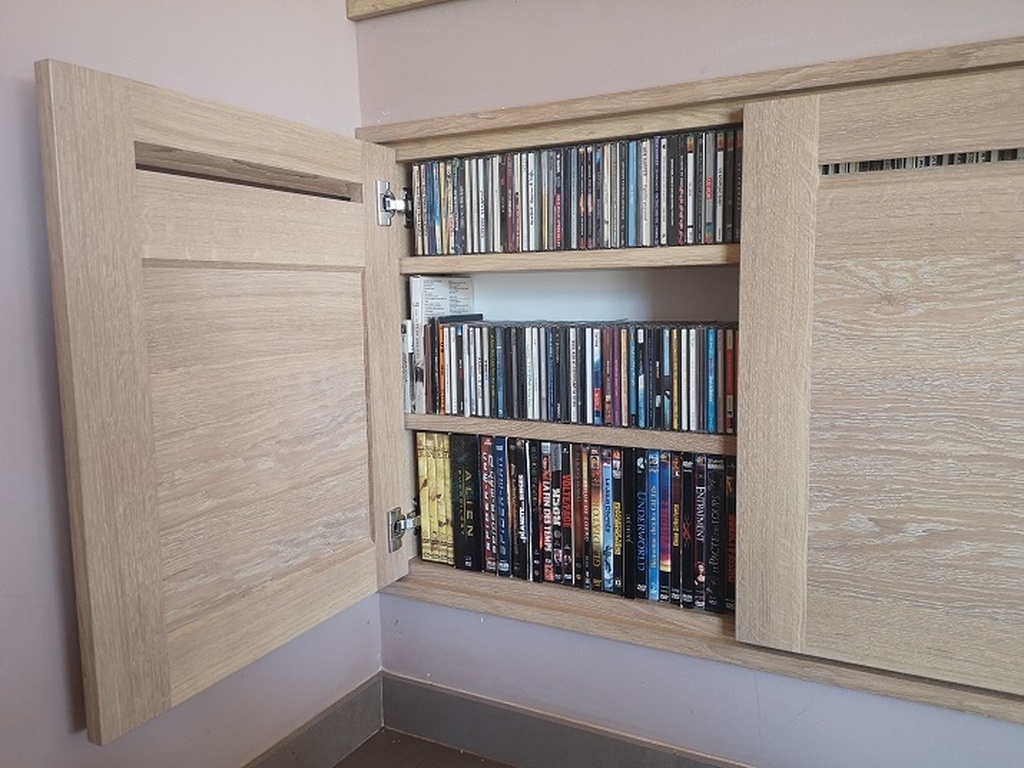

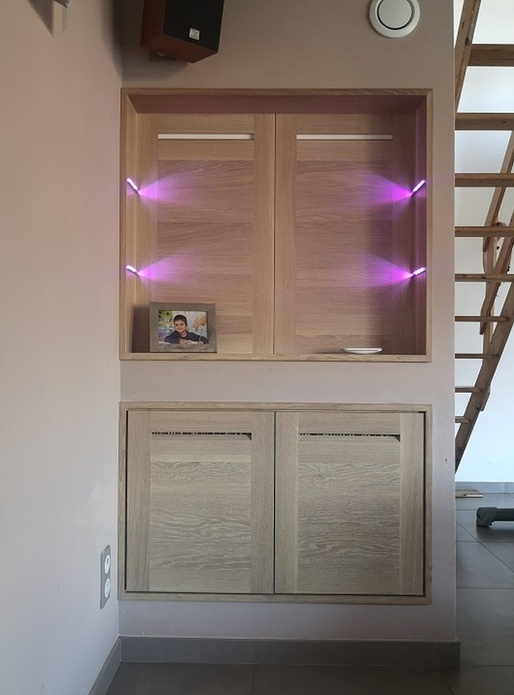

Voilà le petit aménagement d'une niche (sous le futur escalier 😇).

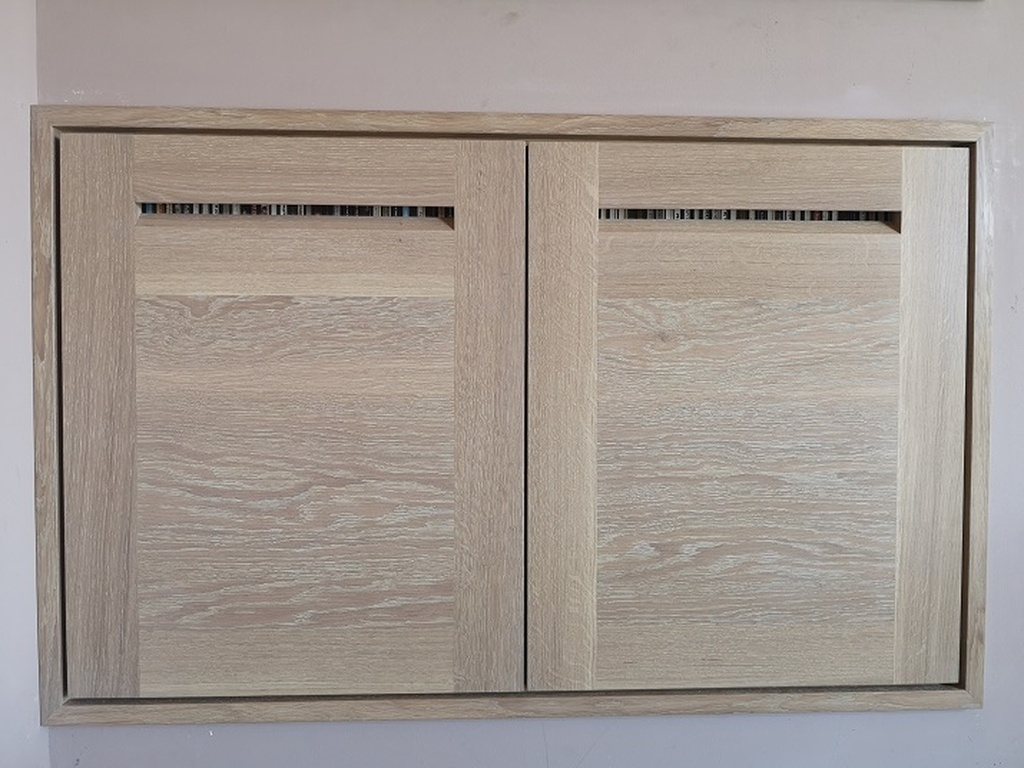

Comme dit dans le titre, les portes sont un entrainement pour la cuisine en gestation. Elles sont plus que fortement inspirées par celles réalisées par Boris Beaulant pour cette cuisine

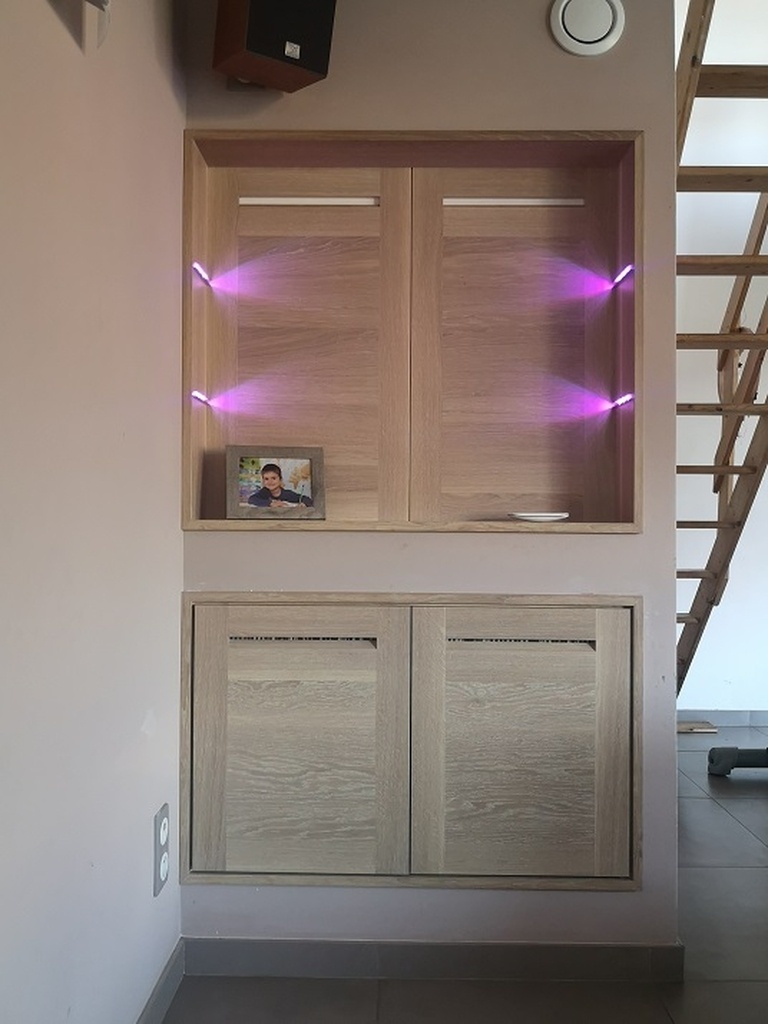

Avec ces histoires de confinement, je ne sais pas trop quand je pourrai mettre les 2 tablettes en verre manquantes. L'idée, c'est de pouvoir les éclairer par le chant pour que la lumière (ruban LED RGB) soit diffusée par la tranche...
La nuit, c'est peu soirée disco 🎉

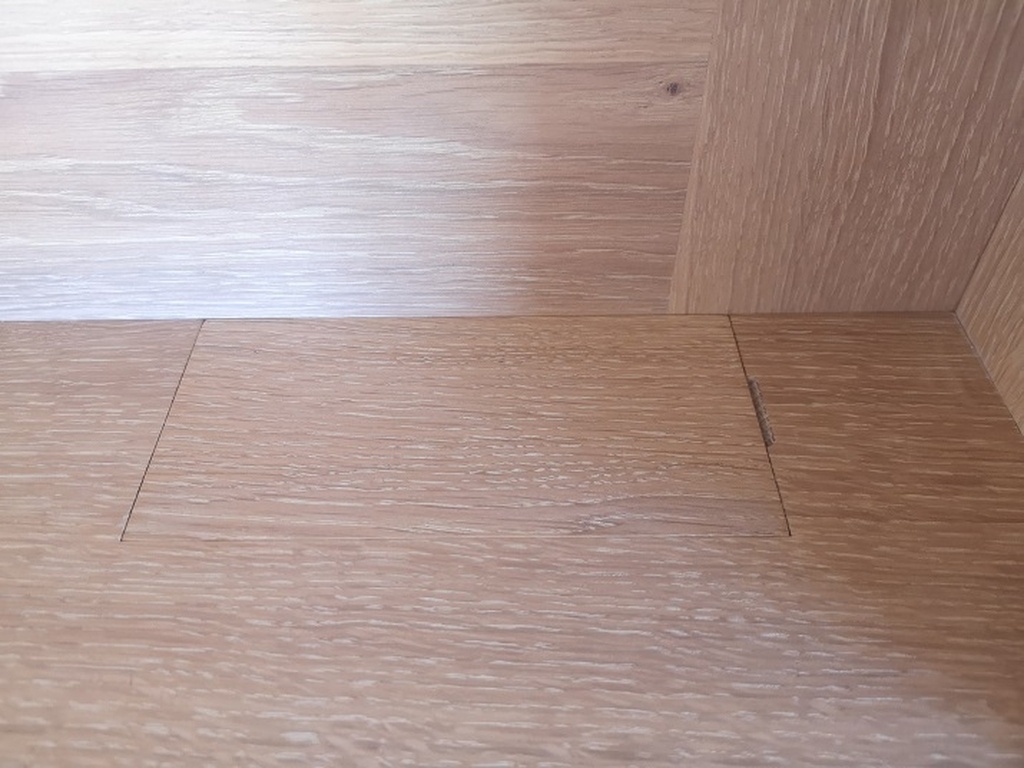

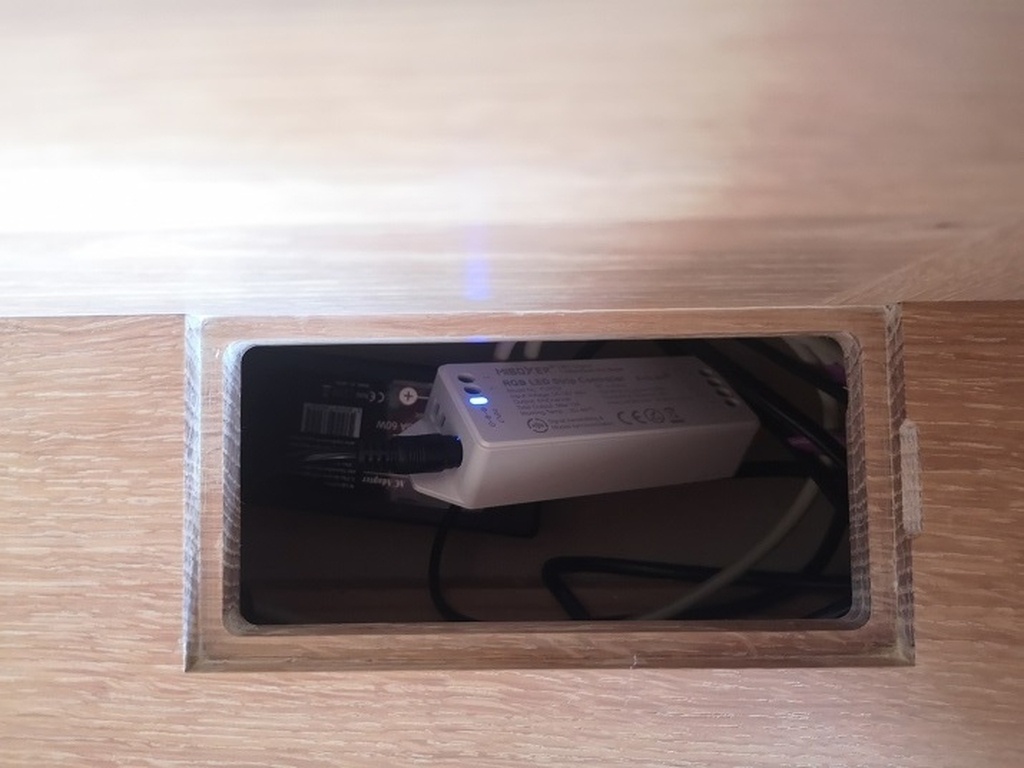

Pour accéder au transfo, j'ai bricolé une trappe façon "guitare électrique".

Presque tout est assemblé au domino.

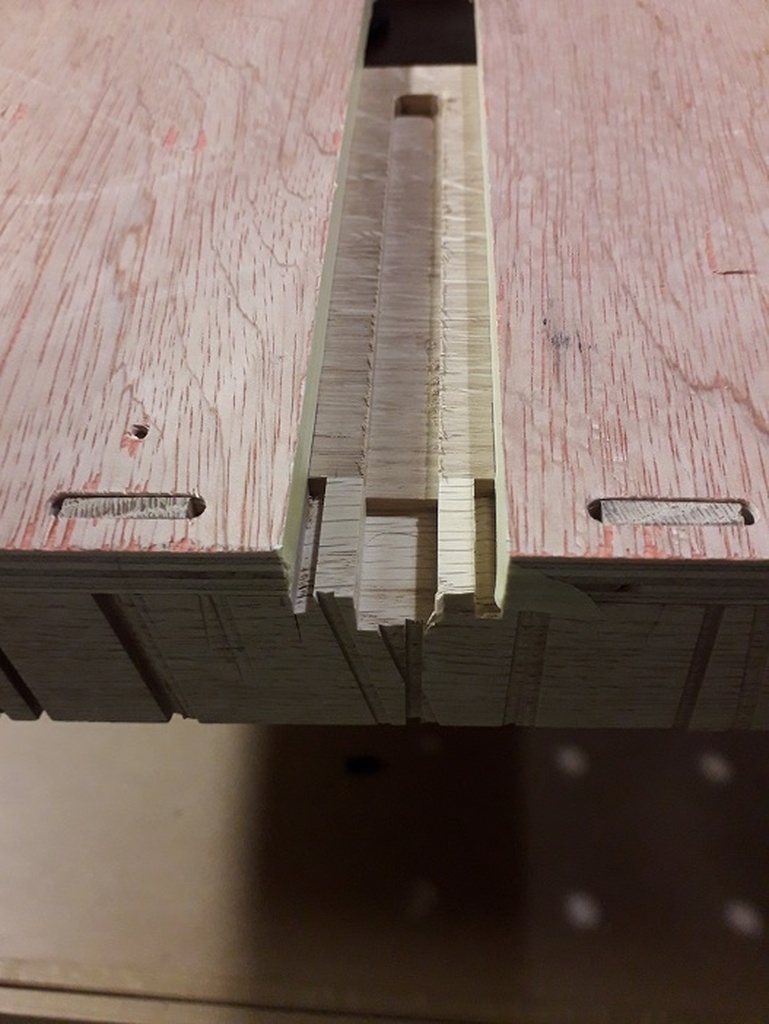

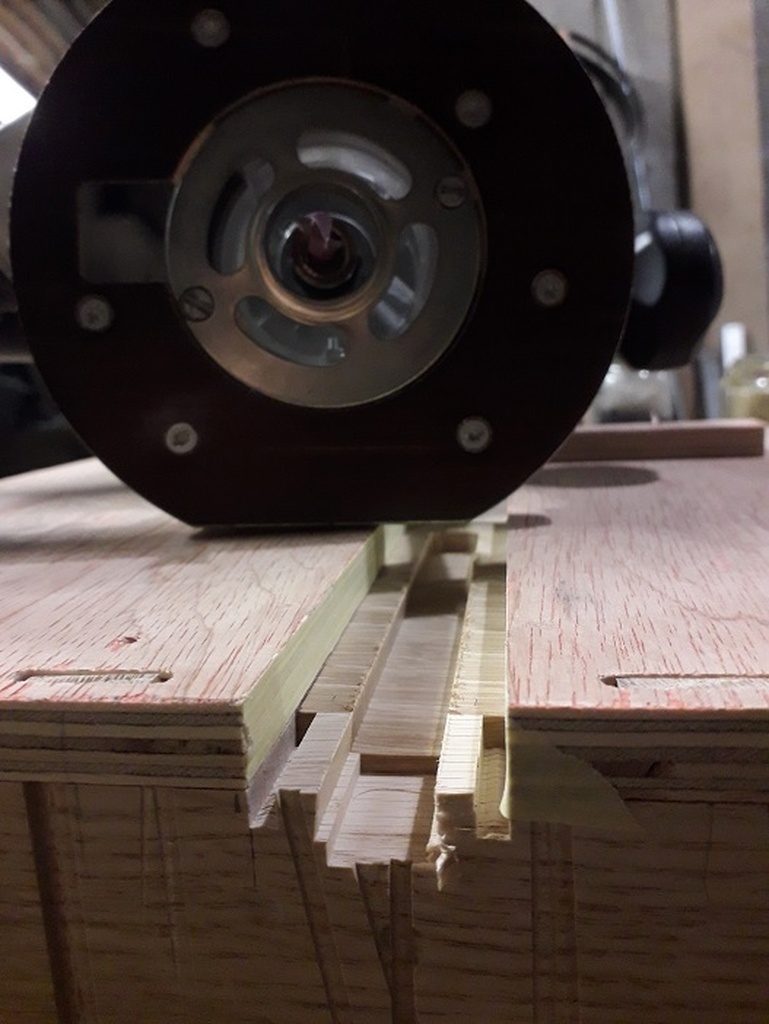

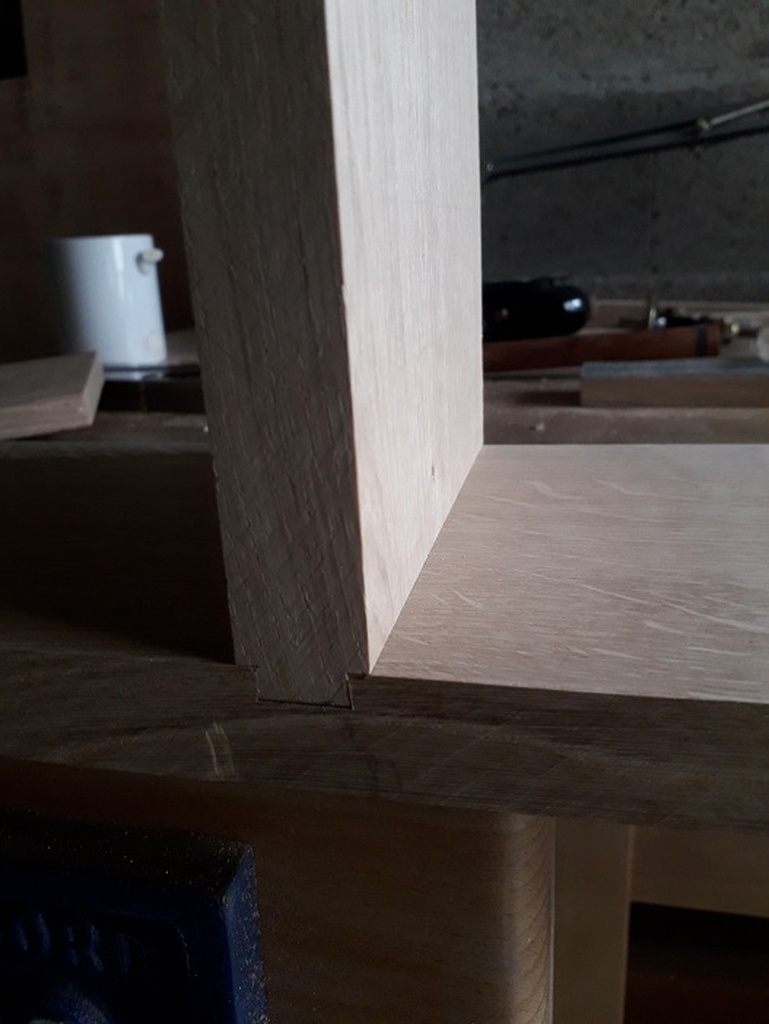

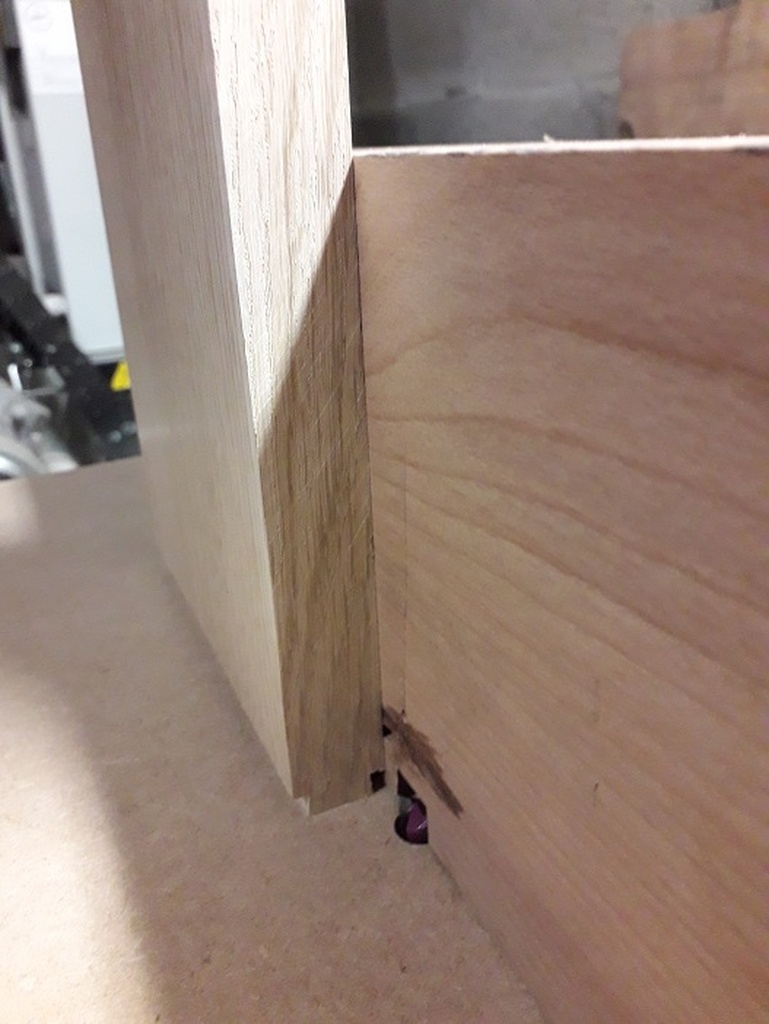

Même comme j'avais bricolé un gabarit à rainure pour insérer les profilés alu, il ne manquait pas grand chose pour tenter la rainure/languette à queue d'aronde pour les tablettes dans le placard. Bien content du résultat pour un assemblage qui m'inspirait/intimidait depuis bien longtemps 😁

Pour les portes, j'ai suivi le pas à pas de Boris.

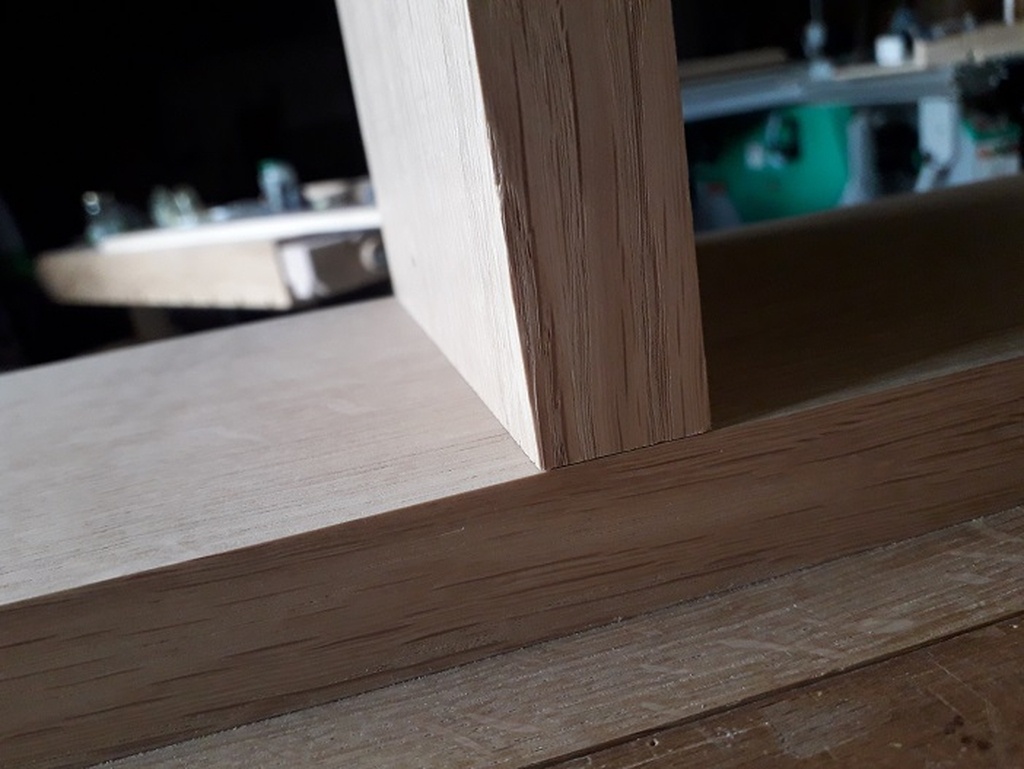

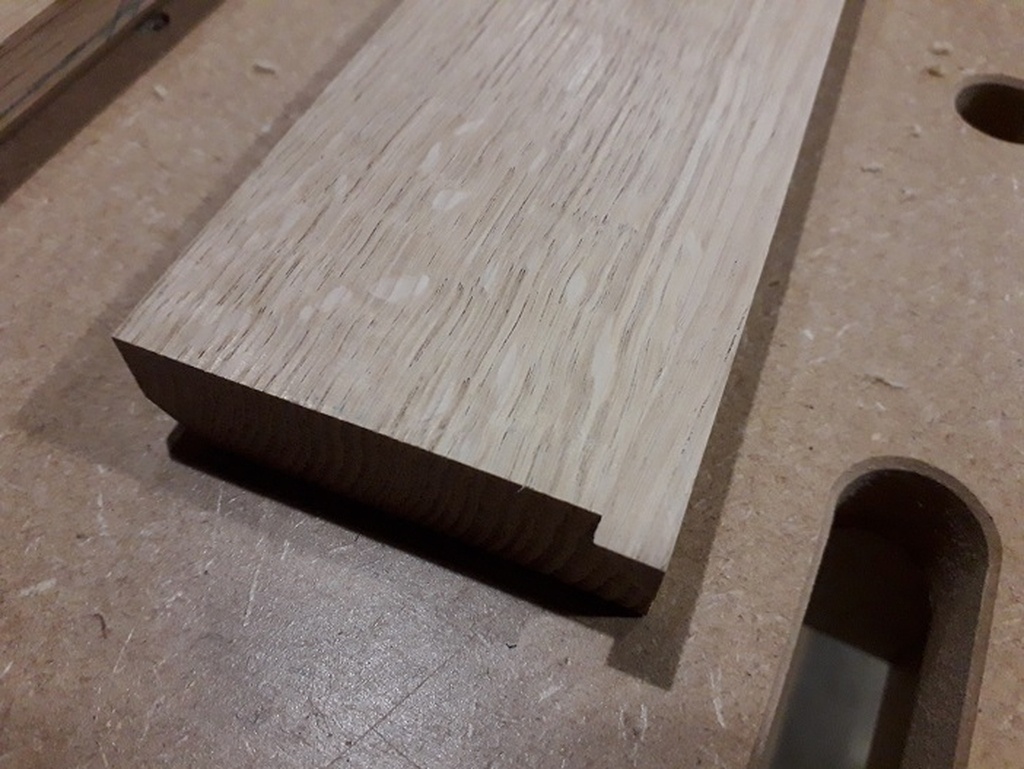

Mais pour les traverses, y a eu un raté. Grisé par l'efficacité d'un porte-outil à coupe d'onglet dont la coupe est redoutable, j'ai mouluré un chant de trop...
Après flipotage, c'est presque invisible.

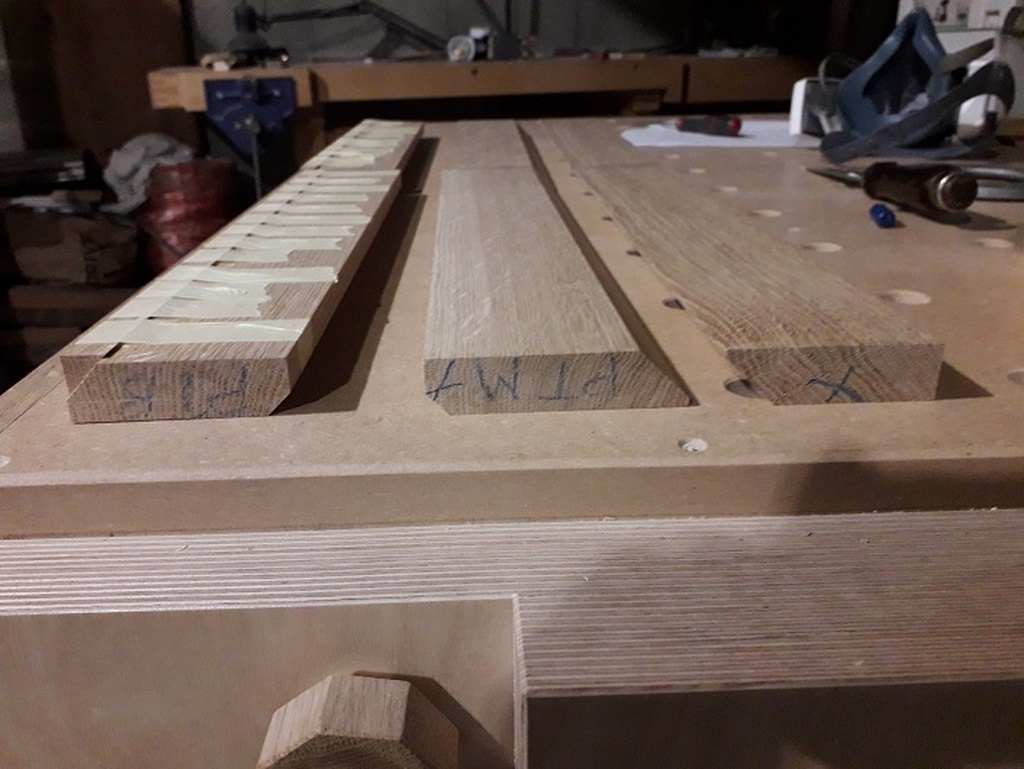

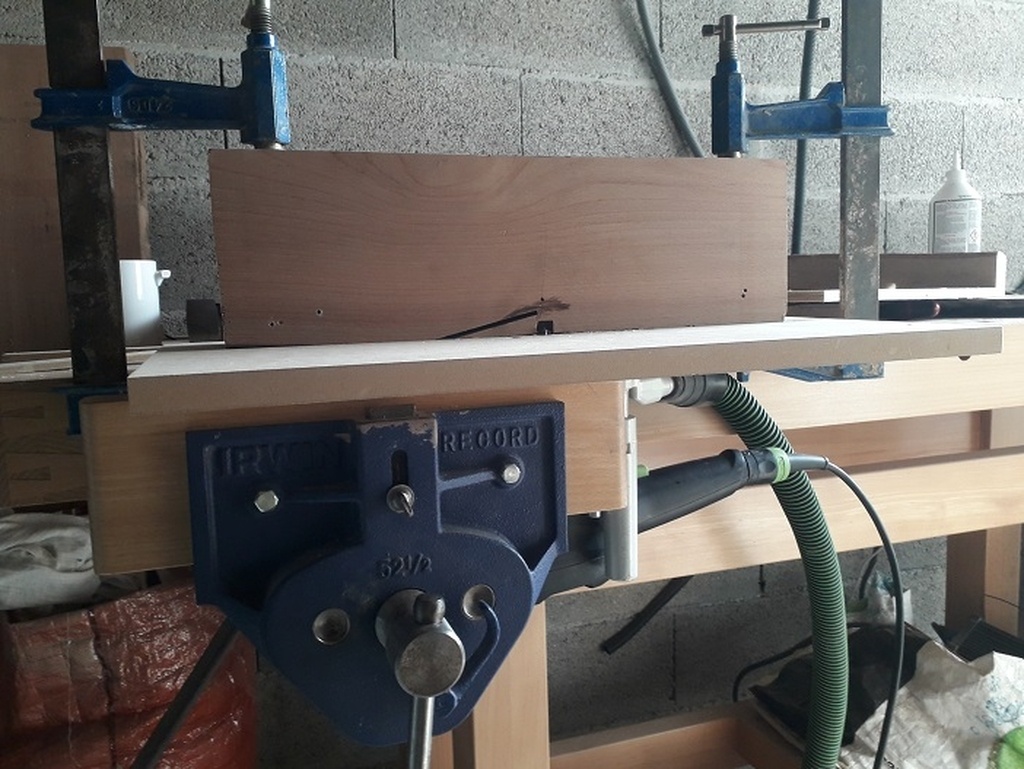

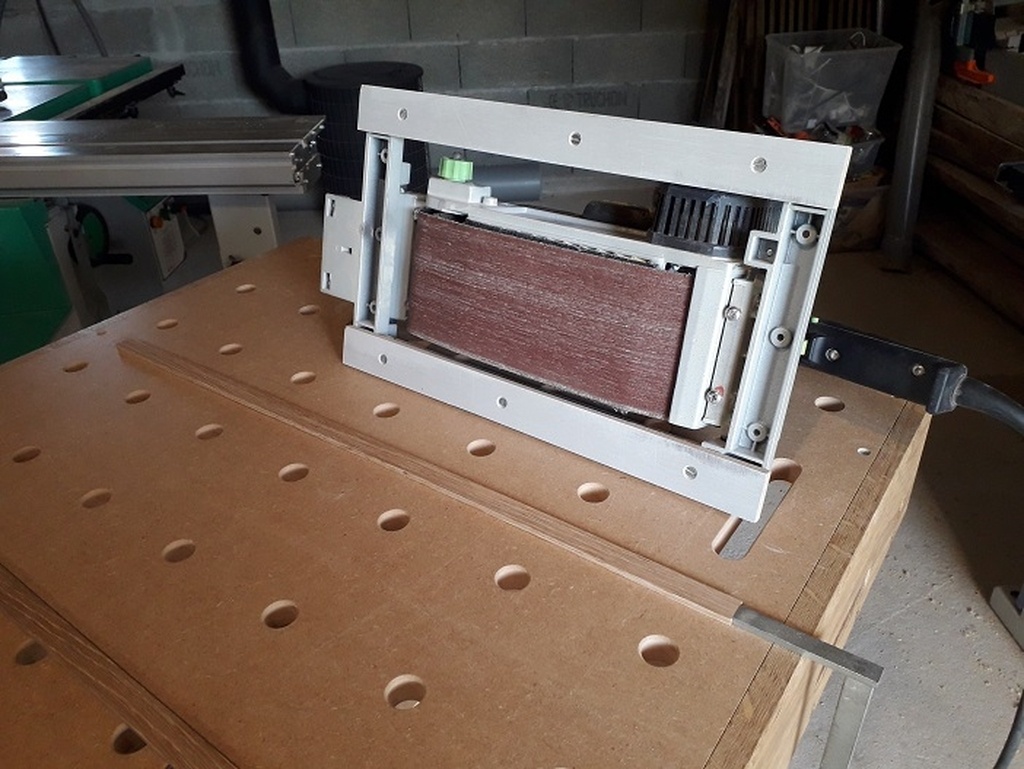

Et sinon, ma calibreuse à domino.

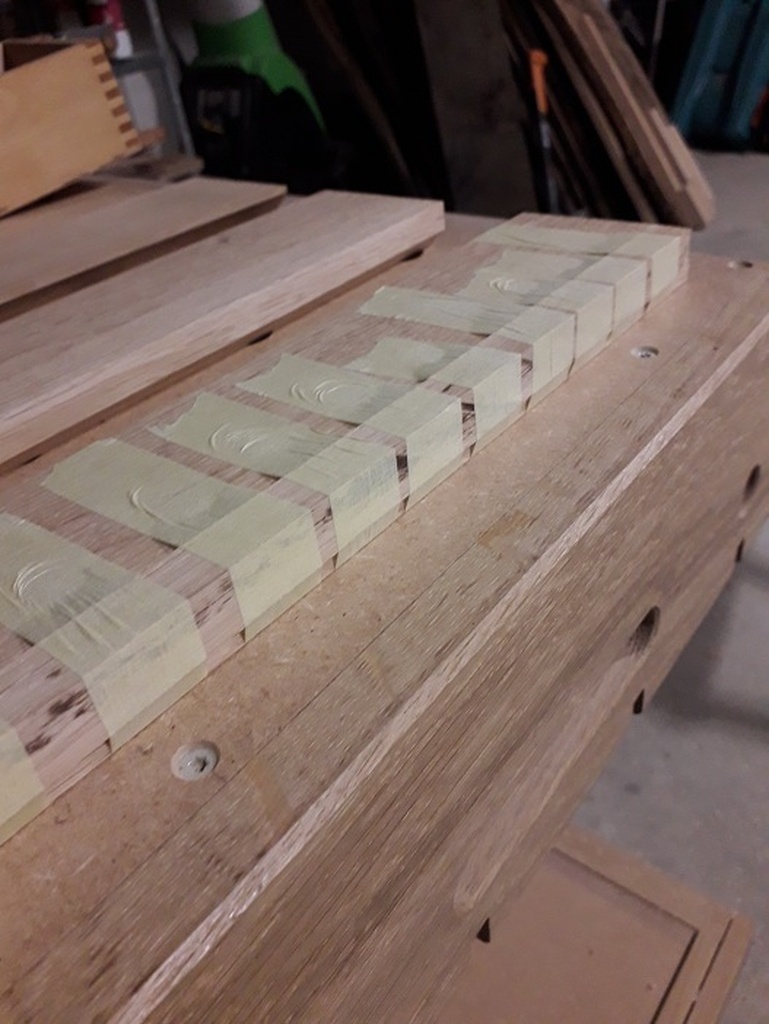

A la raboteuse, je n'arrive pas à être précis au 1/10 sur des épaisseurs aussi fines (5mm). Avec 2 sabots qui remplacent les patins existants, la ponceuse et son cadre sont super précis.

Mis à jour

Publications associées


1 retour d'expérience

Thom38
( Modifié )
Et avec les tablettes en verre, c'est mieux

Je viens de recevoir les 2 tablettes en verre (j'ai failli attendre...) 🎉

Comme prévu, la lumière qui entre par les côtés est canalisée dans le verre par réflexion sur les faces et sort principalement par la tranche ;-)
L'inconvénient, c'est que la moindre trace de doigt est "mise en lumière" 😢

Comme pour les portes c'était un exercice, avant d'en faire à plus grande échelle, le REX s'impose:

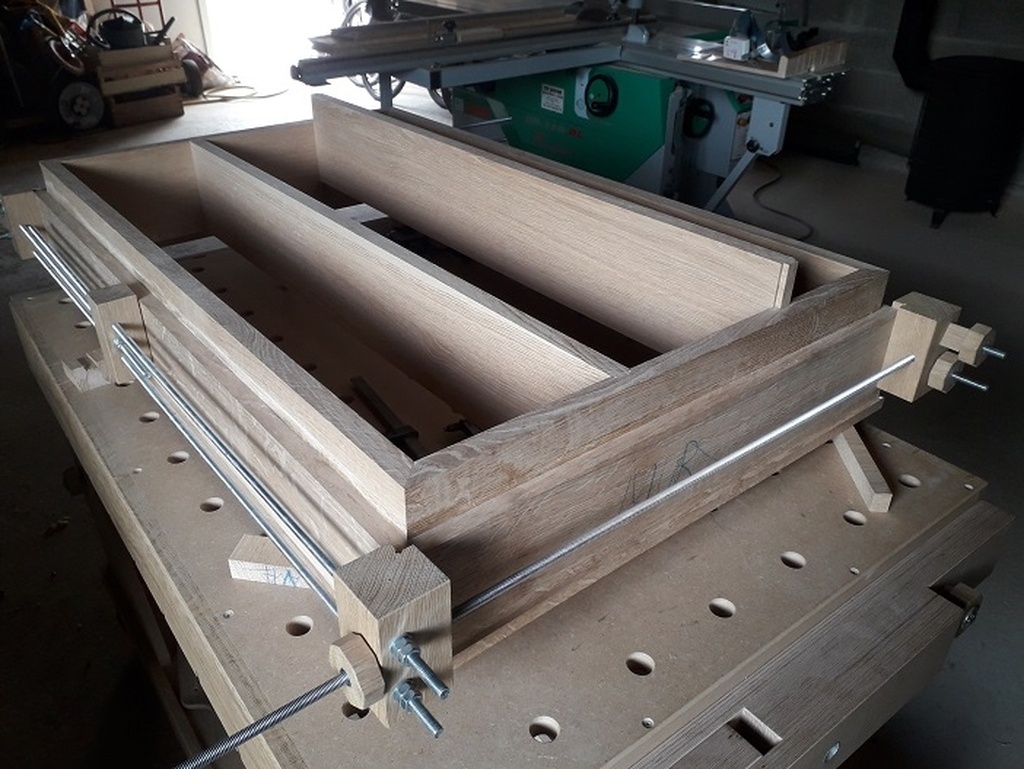

  • Vu le nombre de panneaux que je vais avoir à réaliser, il va me falloir plus de serre-joints dormants qui appuient sur les 4 faces du panneau à coller (objectif presque zéro ponçage).
  • Pouvoir aussi utiliser ces serre-joints pour le placage chêne des chants des caissons en CP?
  • Bricoler un guide de défonceuse pour affleurer les chants précédemment plaqués.

  • Un guide de coupe parallèle qui se fixe sur le rail de la SaF (pour les panneaux de portes et les caissons).
    Les panneaux de porte, je les ai recoupés avec le guide parallèle de la SaF. Le résultat n'est pas exceptionnel car le panneau n'est pas pris dans une rainure: changer la position des mains, un petit copeaux entre le guide et le panneau, et le résultat n'est pas top, la lumière passe à travers... Bon s'il n'y pas de lumière dans le placard, ça le fait quand même.

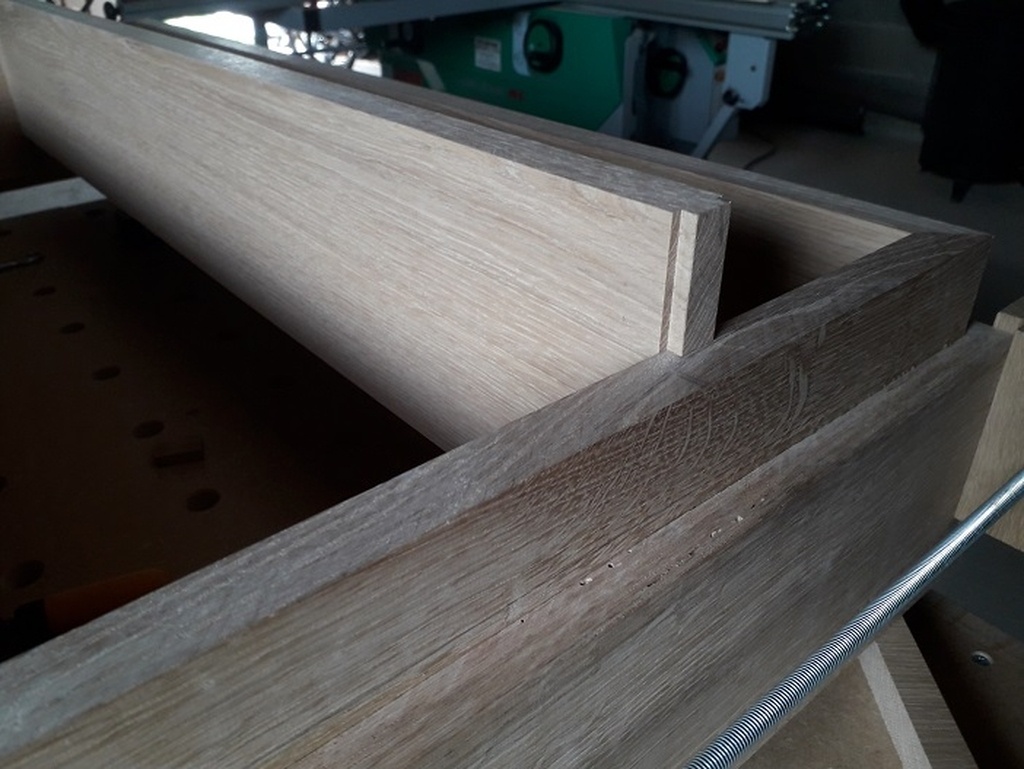

  • Après le ponçage des portes, tout content, je les rentre et les pose sur la table... Au soleil... La traverse sous la poignée, qui n'est pas collée pour que le panneau travaille librement, avait le nez qui relevait de pas loin d'1mm 😱

Bon c'est revenu une fois remises à l'ombre.

Pour réduire cette "souplesse", je vais passer d'un domino de 8mm au centre de la traverse par 1 domino de 8 le plus haut possible et de 1 domino de 5mm à cheval entre la traverse et le panneau...

Sinon avec un domino de 5 tous les 70mm environ, le panneau de 12mm d'épaisseur reste bien plan (à l'oeil, au toucher, on le sens à peine) 😋

Différents moyens de réaliser le panneau et l'assembler aux montants avaient été discutés ici


Discussions

Thom38  a publié la création "Aménagement placard... Et galop d'essai pour la cuisine!".
il y a 3 ans
Boris Beaulant

Joli ensemble !
Content de t'avoir inspiré. Attention à ce que l'outil ne grignote pas tout la prochaine fois :)

Thom38

Merci,
La coupe fauchante de ces plaquettes carbure laisse un état de surface bluffant, même à contre-fil... Ca faisait trop plaisir de faire des usinages 😍

Heureusement qu'il n'y avait que 2 traverses un peu trop grignotées...

Thom38  a ajouté un retour d'expérience "Et avec les tablettes en verre, c'est mieux".
il y a 3 ans
ElbamaRol

Bonjour.
J'aime bien le rendu, je trouve cela chouette ;).
Le verre épais donne bien !
Je n'ai jamais posé de rubans led mais j'y songe (surtout Madame ...).
Comment sont-ils alimentés ? Chacun au transfo ou en série ?
Et très bien ton cadre diy sur la ponceuse ;).
Roland.

Thom38
( Modifié )

Bonjour ElbamaRol
Ca fait 2 projets que j'ajoute du ruban LED, et ça n'est pas pour me déplaire (et à Madame non plus 😁)
Comme j'ai 4 bouts de ruban, c'était plus simple de les mettre en parallèle (un ruban de 5m sur un transfo ça marche normalement sans problème).
C'est du RGB, il faut un transfo qui supporte la puissance consommée par le ruban + 20% de marge, un boitier qui pilote les 3 types de LED pour recréer les couleurs et une télécommande pour programmer tout ça.
J'ai choisi la marque Mi-Light parce que quand le courant est coupé, le contrôleur garde en mémoire la dernière couleur/mode d'affichage utilisé (ce n'est pas le cas pour les kits de GSB). Comme mon système est sur 2 interrupteurs va-et-vient, c'est bien pratique (sinon il faut continuellement jouer de l'interrupteur puis de la télécommande...).

leclubled.fr/t...1005713689.html
leclubled.fr/t...3145183711.html
