Plop.

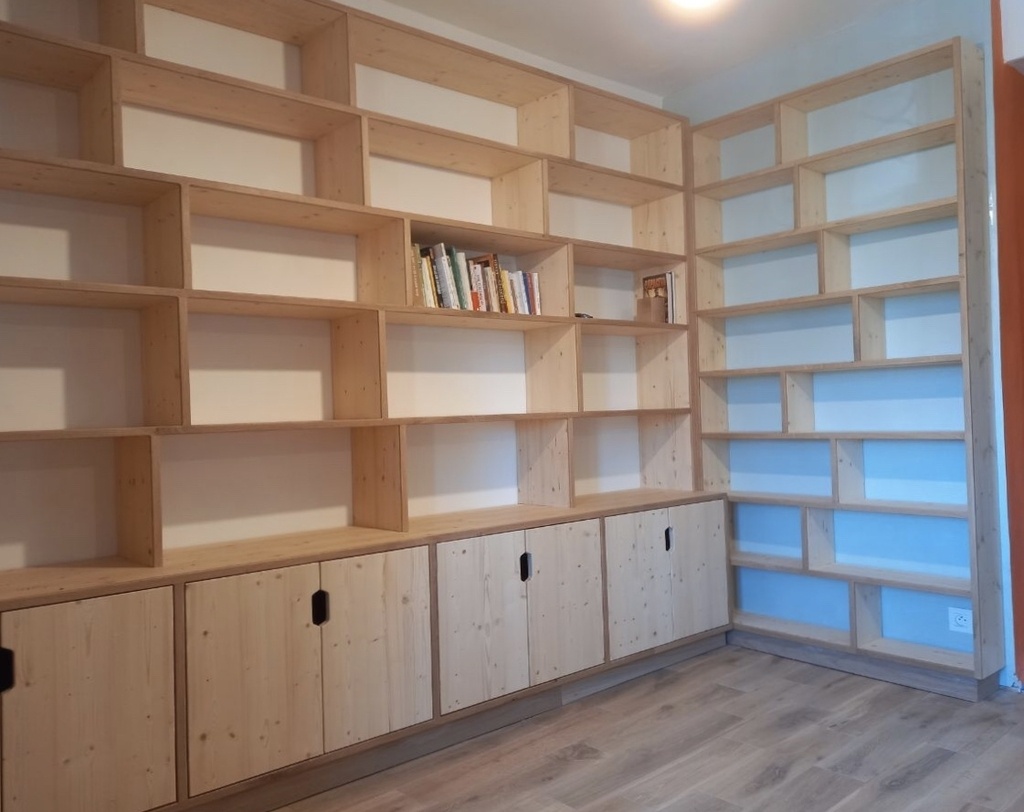

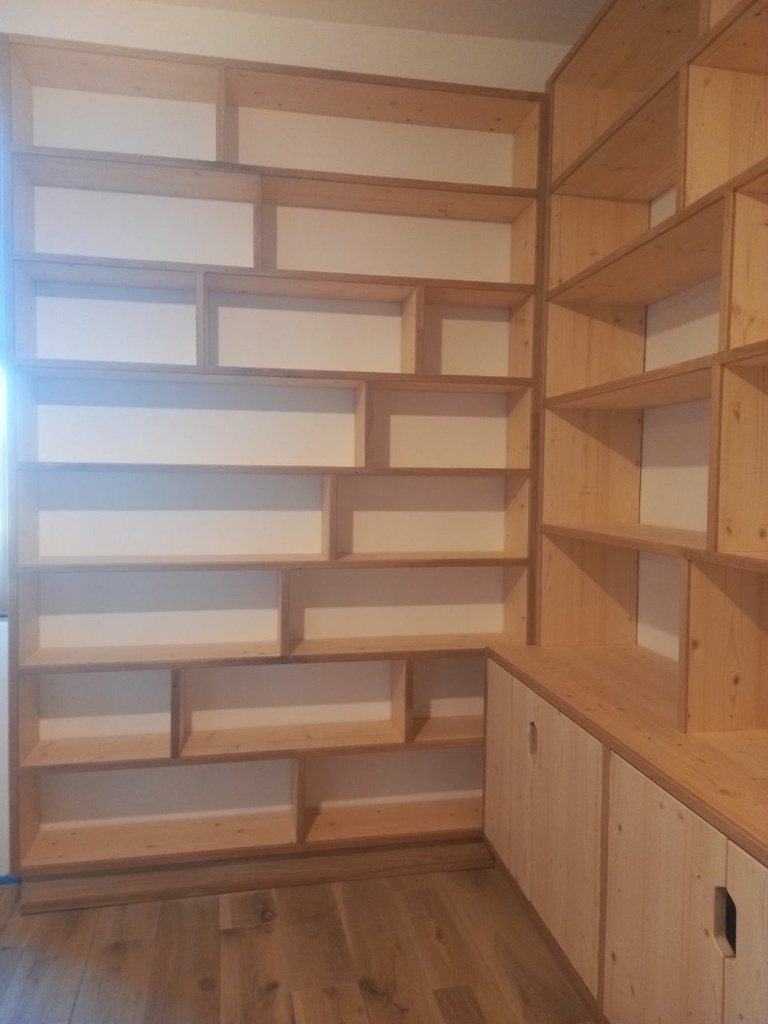

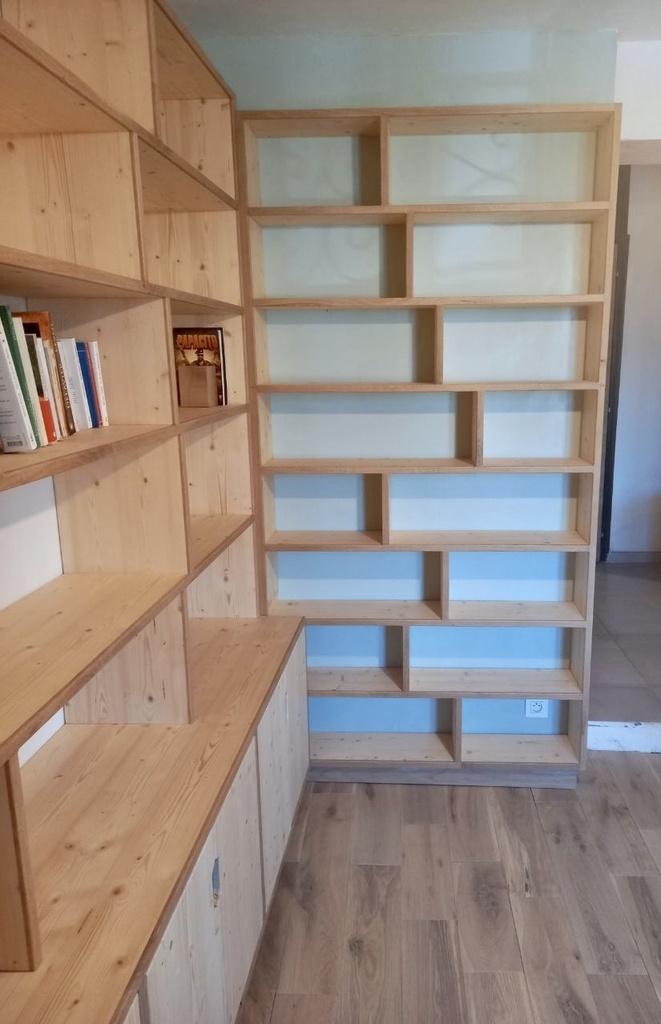

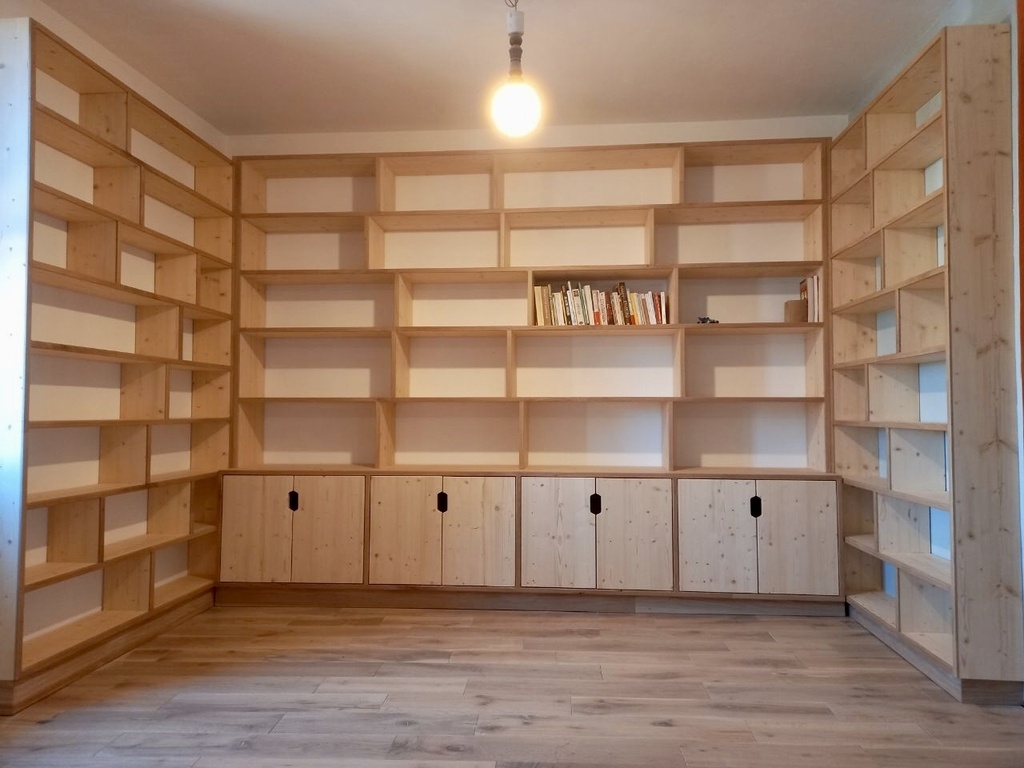

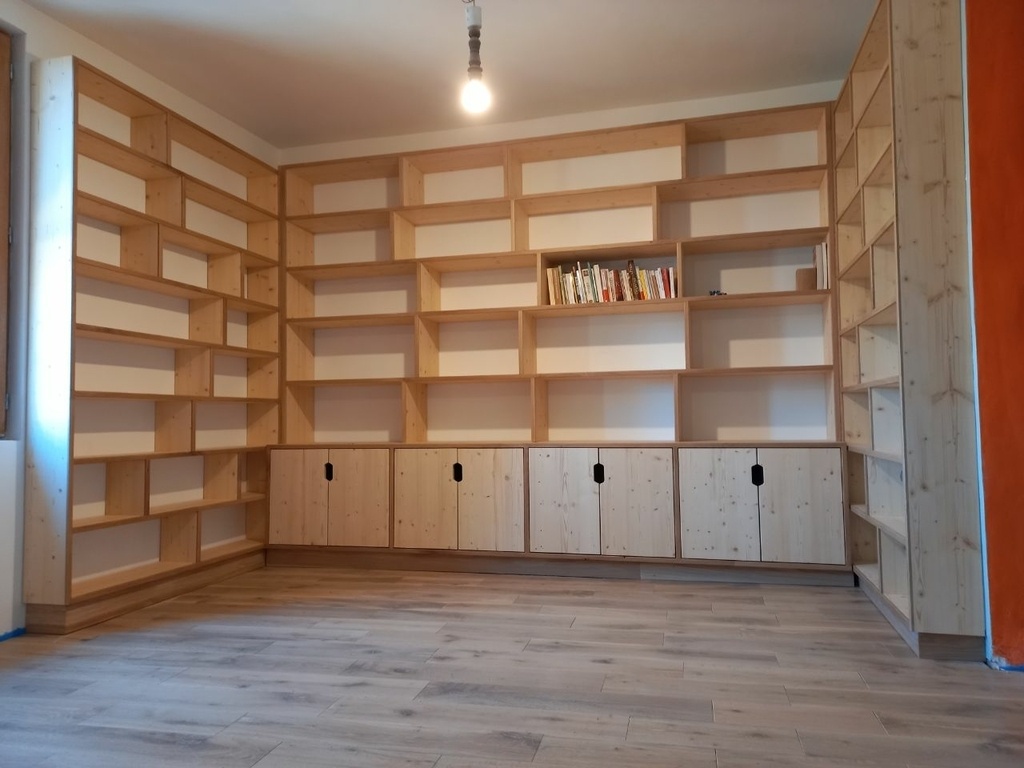

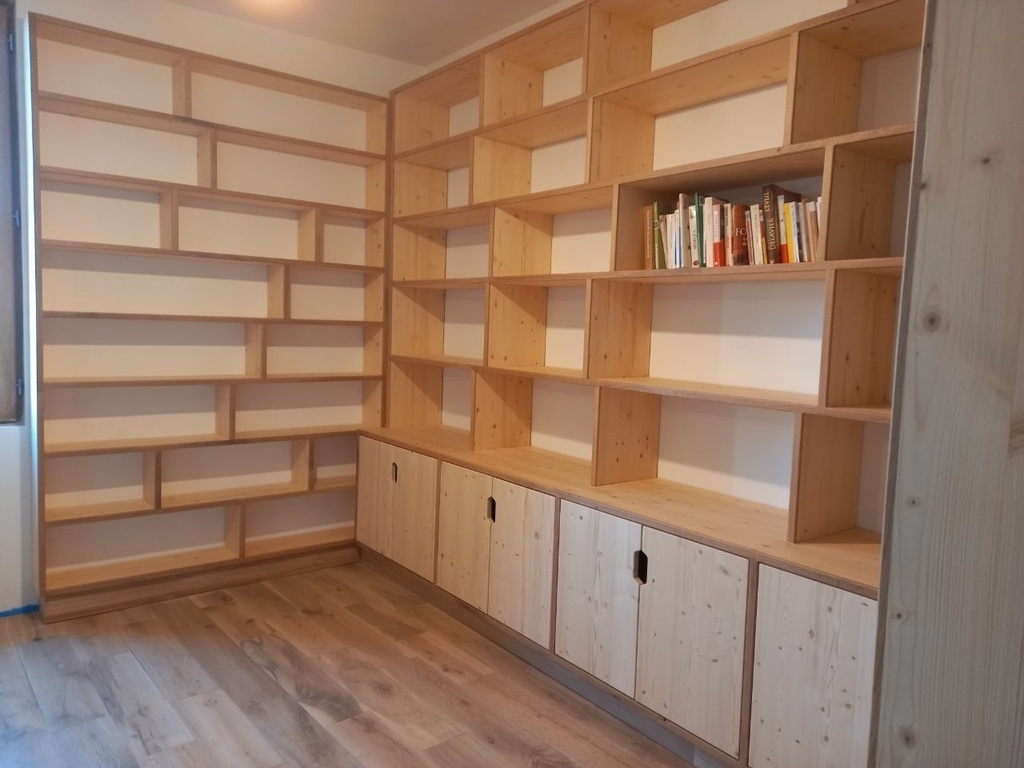

Voici une bibliothèque trois pans sur mesure, confectionnée en trois plis Epicéa de 22mm et chants plaqués 8mm en chêne. (Au bas mot 60m de chants)
Il s'agit d'une rénovation avec un faux niveau irrégulier de 45mm au sol. Les murs sont en placo sur rail/bois plus ou moins bien fixés.
Il y'a 3200 mm de mur à mur. 1700mm de retour à gauche et 1500mm à droite.
Hauteur 2250mm.
J'ai posé les meubles sur des cales de section solide avec un angle de 2° vers le mur. Les fixations sont des mollys partout avec de petites équerres et des vis à placo dans les montants.

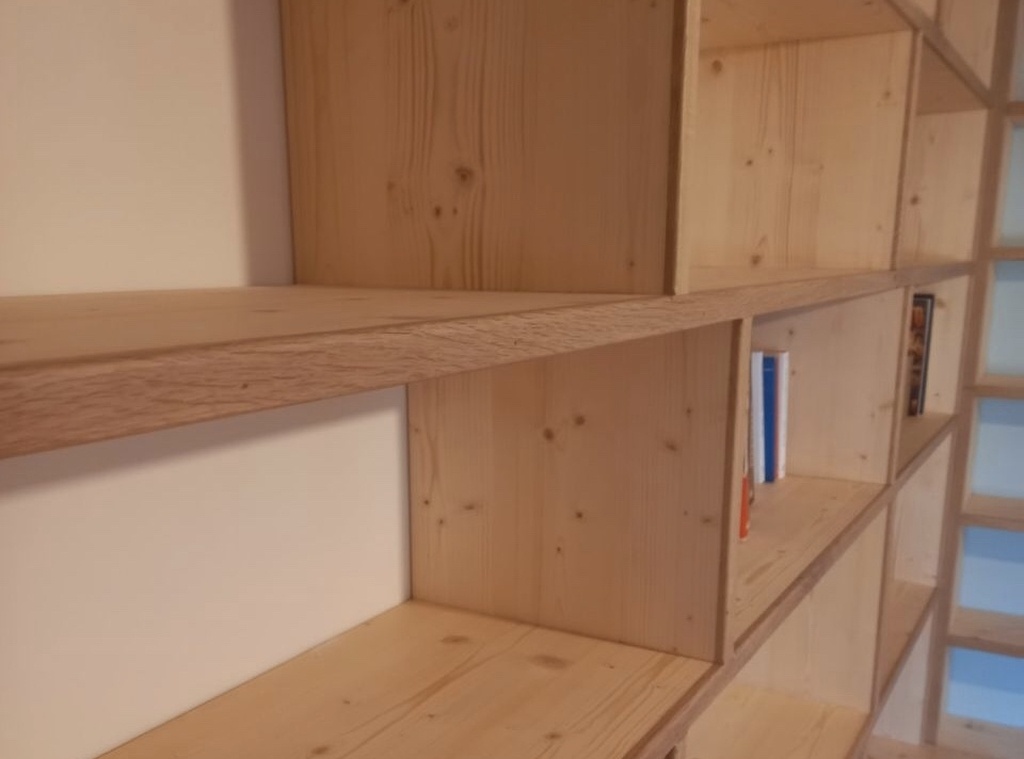

Pour le reste, ce sont les goûts du client et sont budget qui nous ont orientés sur le trois plis. J'ai insisté pour des chants plaqués pour éviter l'usure prononcée des arêtes.
La livraison fut difficile, le meuble étant plus grand que les accès, c'est passé au centimètre.
J'avais quatre éléments. Bas central, haut central gauche et droite.
Copalement
Oak.
Publications associées
Licence
Discussions
L atelier grandi, les projet aussi...
Top bel ouvrage, bravo
Merci Stef !
J'attendais que ça d'avoir de l'espace
la charpente ça donne pas de bonnes habitudes
Elle est mieux en vrai ici sur l'ADB que sur FB
!!!
Beau projet, c'est chouette !
2 questions toutefois :
merci
Eheh merci.
Les cales sont des chevrons 6x8 sous lesquels j'ai disposé mes cales fourchette. J'en ai mis un à chaque montant sur la profondeur moins 35mm. La bibliothèque était stable sans être fixée.
La finition dans la colonne de droite est un vitrificateur intense mat appliqué au rouleau
Super, merci de ces détails
Comment as tu fait la pente à 2 degrés?
(Je pense que je la ferai à la raboteuse).
trente six seb avec mes cales sous les chevrons. Les murs sont à à peu près deux degrés
ah... ok je pensais que les cales faisaient un angle elles mêmes !
Cool, joli résultat !
J'en connais un qui a se demander s'il faudrait pas invertir dans la Zeta ...
Ou dans une mini pelle pour agrandir les portes! ^^
L'Ecorce du Sycomore Boris Beaulant La mini pelle est plus proche de mon tempérament que la Zeta, mais pour l'instant je ne me pose pas de questions
la domino c'est déjà une révolution.
Avec la zeta, tu fais du démontable très discret, voire invisible... Ca fait un paquet d'allers-retours au camion, mais avec moins lourd à chaque fois! Et pas besoin de serre-joint dans pas mal de cas, si tu décides de coller...
)
Je ne me suis pas encore servi de la manière pour un gros projet comme celui-ci, mais déjà, c'est quand-même pas mal pratique pour l'assemblage rapide et discret de panneaux... Enfin, je ne suis pas payé par lamello... (c'est dommage, d'ailleurs... Je devrai leur demander...
Niouniou j'admets que dis comme ça... il devrait te filer un billet
Oak tu me rassures, je vais les appeler !!
Bien joué! hop, Client suivant!
Eheh pif pouf c'est déjà parti (et je suis le client suivant
)
Oak C'est un des rares pour qui on fait pas la gueule quand on bosse gratos!
L'Ecorce du Sycomore
carrément.
Oak (et je suis le client suivant
)
Ta femme est au courant
Stef64 oui c'est pour elle et pour nous, c'est elle qui commande
Salut ! Belle réalisation. J'ai quelques questions, car je vais bientôt devoir réaliser un projet similaire pour un ami (bibliothèque en triplis) bien que de plus petite envergure (un seul pan).
Salut. Merci.
Le simple chanfrein ou quart de rond préviendra essentiellement des livres souples, mais dans le cas d'ouvrages lourds ou d'objets, il finiront par morfler.
Cela dit plaquer les chants c'est super long, donc si le client est pas regardant et a cheval sur le tarif...

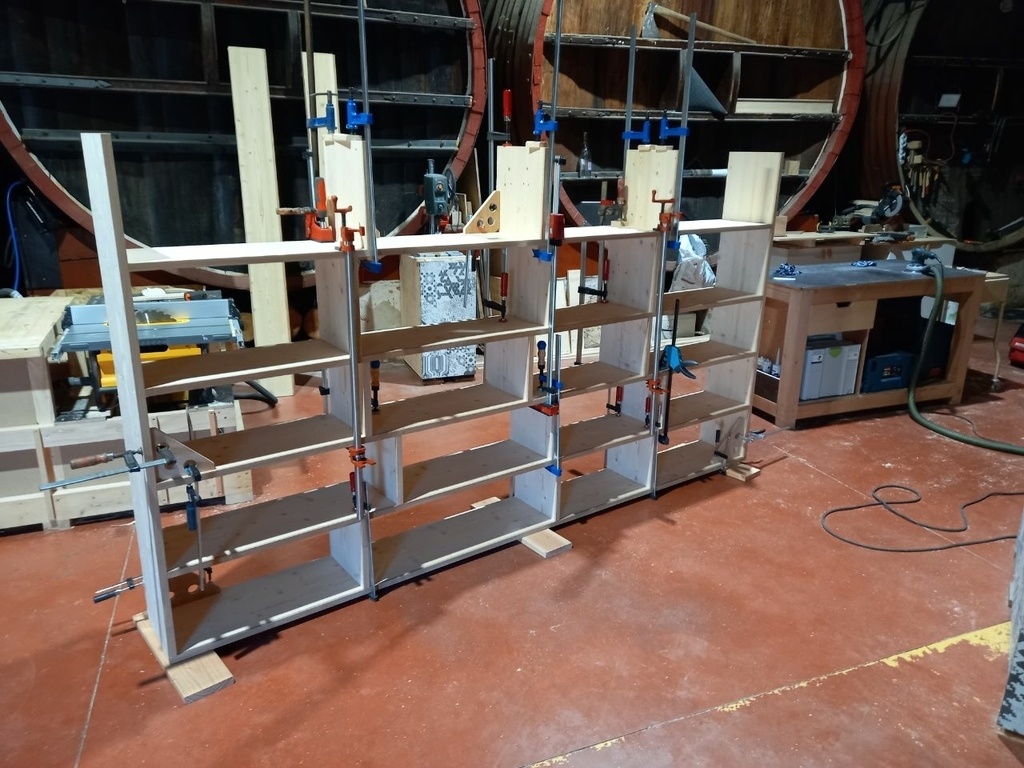

L'assemblage est à base de dominos
Merci pour ta réponse !
Je ne suis pas du tout pro, seulement amateur et le client est un ami. Ni lui (ni moi d'ailleurs) n'avons trop envie d'y passer du temps, donc je pense que ce sera sans plaquage des chants. Je vais peut-être devoir me trouver un rabot à quart de rond alors...
Merci pour les infos Oak, ça m'intéresse aussi pour un projet.
Comment fait tu l'assemblage des chants? cloutés ou collés à plat joint?
Chatongris ah si y'a pas de temps, y'a pas de chants
Bon courage pour ce projet

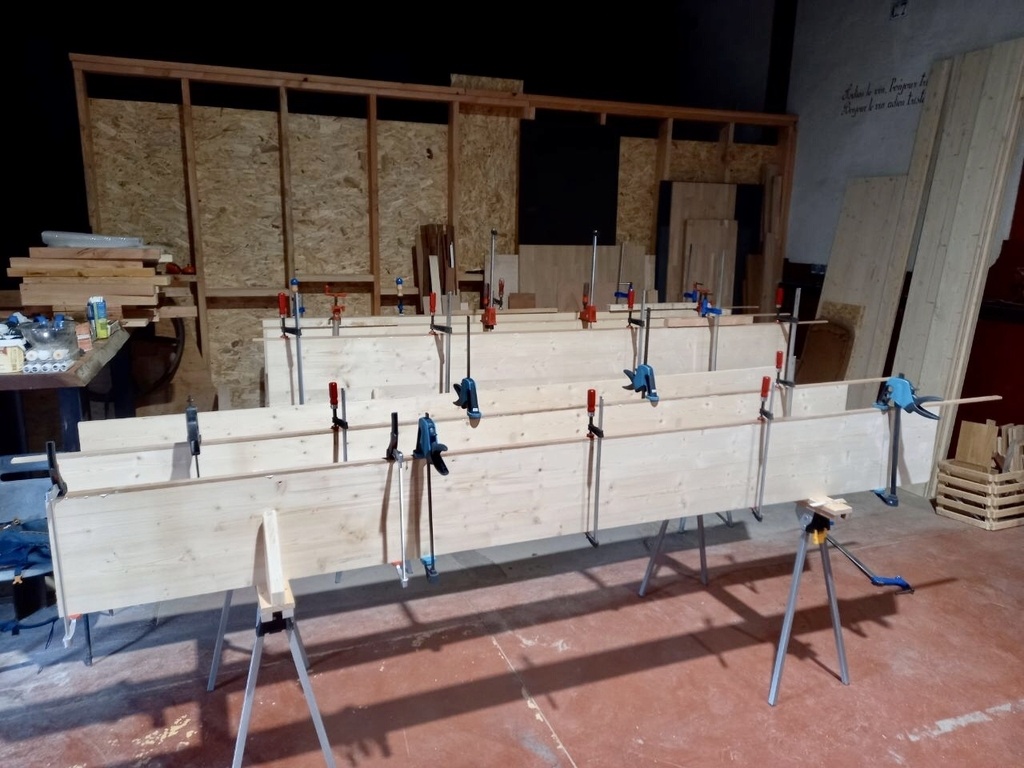

SebD (je n'ai pas su quoter ton pseudo), les chants sont cloutés et pressés à la vinylique oui. De la finette de 30 au compresseur.
Merci, je ferai comme ça alors. Je n'avais pas en tête la question de la faiblesse des chants en tripli.
SebD oui l'Epicea c'est tendre. Avec un quart de rond et vitrifié ou vernis ça tient un peu tout de même.
Oak merci ! J'essayerai de le poster ici quand ça sera fait
Il n’y a pas que la faiblesse due à la tendresse de l’épicéa. Il y aussi le fait que le trois plis possède des défauts invisibles, qui apparaissent au moment du débitage … est c’est imprévisible.
Coller les chants c’est en effet du travail. Par contre on obtient un élément esthétique si on choisit une essence de teinte très différente.
Top !!!!
Gros atelier, gros boulot !
C'est tes chants de 8mm du coup ?
Tu arrives à avoir une jonction parfaite avec le triply ?
Du coup le client il a plus de budget pour les livres ???
Merci !
Oui c'est eux, la jonction est parfaite oui, l'avantage de la série c'est qu'on commence par les pièces que l'on verra le moins pour se faire la main

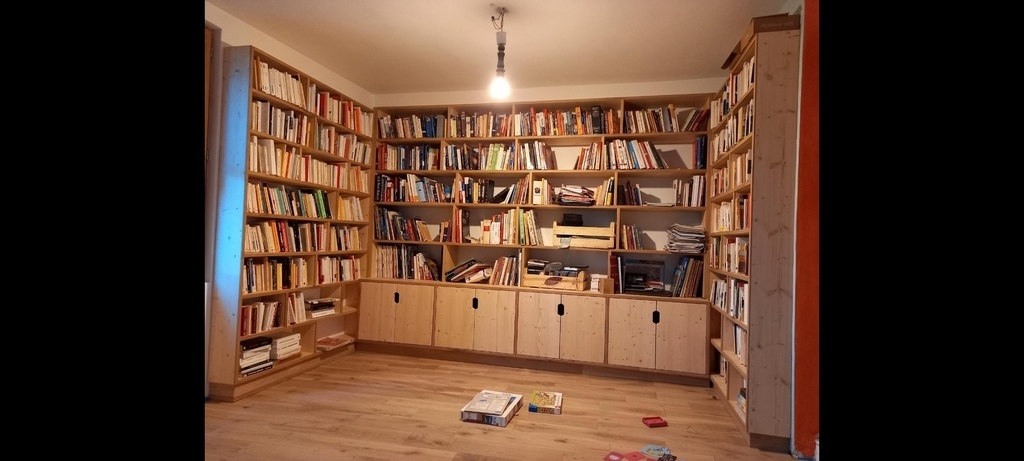

Je l'ai finie ce matin
il en veut une seconde y'a pas la place pour tout dans celle-ci !
Oak cool ! La rançon du succès !
Top... C'est très chouette. Les chants donnent vraiment une superbe finition. Bravo
Merci beaucoup Luciole59
effectivement c'est un bel ensemble, et un beau début.
à la suivante!!!
Merci glaude
On enchaine
Ça fait du linéaire oui. Bien joué. Et à part ça vive le démontable
Merci.
Oui j'ai essayé 3 accès avant de comprendre par ou nous pourrions passer
Bonjour,
ah la bibliothèque ! mon meuble de prédilection.
J'aime beaucoup ce dessin épuré.
J'ai des questions aussi :
Bonjour. Je te remercie.
Bin sur ce genre de meubles la notion de portée est biaisée puisqu'il faut considérer les montants inférieurs ET supérieurs (qui eux portent par le haut).
Mais dans les faits je dois avoir 750mm pour la portée max si l'on ne parle que des montants inférieurs.
Les cales sont des chevrons 6x8 mis à longueur et calés par dessous avec les fameuses cales fourchette. Ce sont des cales de menuisier en forme de Fourchette si l'on laisse l'imagination travailler
Oak merci ! Tout devient clair.
Ah c'est pas ça les cales fourchette ?
dependancesbois Monsieur a de l'argenterie
nous faudrait une brouette pour les amener sur chantier.
Héhé!!!
Eheh
Oak très jolie, et les chants font un vrai plus, classe.
DewhitYoussef je te remercie.
Voilà un projet à la mesure de ton atelier !
Très belle réalisation, et souhaitons que ça te remplisse ton carnet de commande...
On croise les doigts
Merci Ara
Boudiou qu'est ce que j'aimerais avoir ça chez moi !
Et fait dans ton superbe atelier, ça lui donne un supplément d'âme
Trop sympa Jeff
