BobOfAllTrades

Adaptateur Festool plug-it -> Mirka


Bonjour,

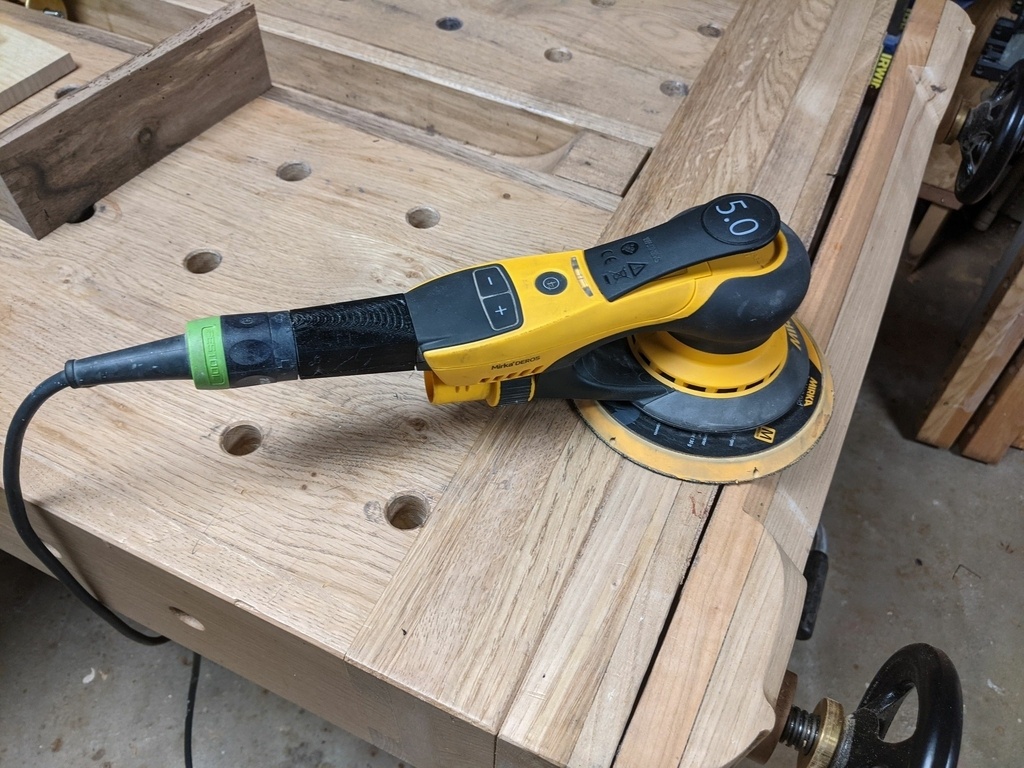

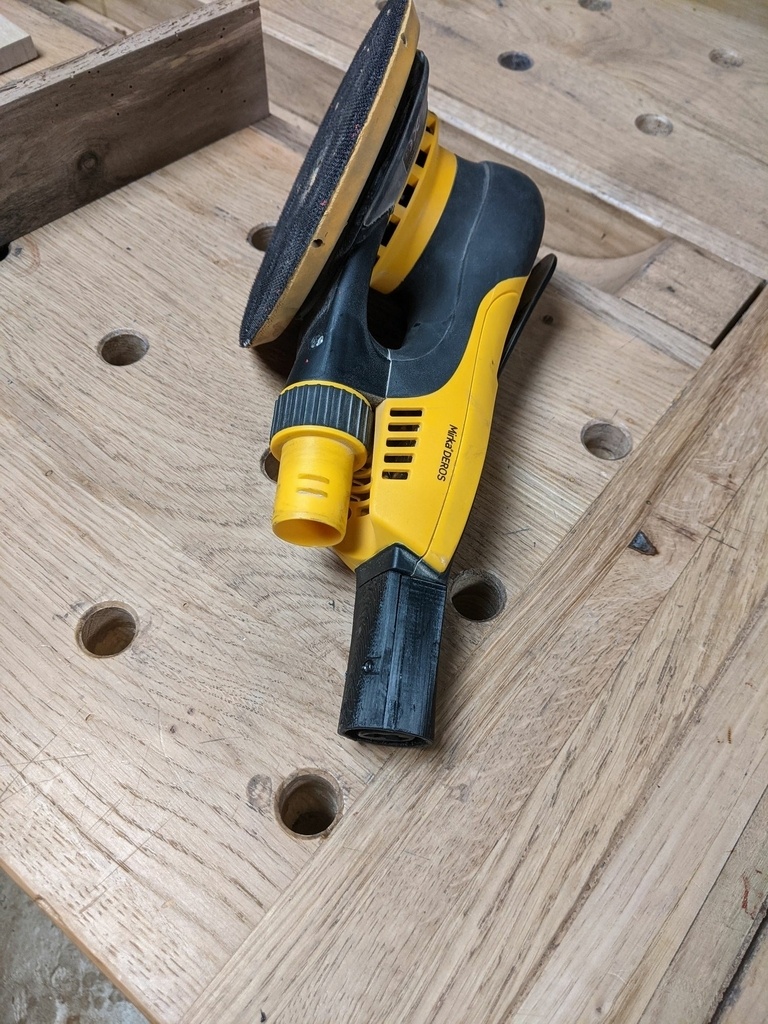

Réalisation en impression 3D d'un adaptateur permettant de connecter le plug-it Festool directement sur ma ponceuse. (Perte de la terre qui n'existe pas sur le plug-it Festool)

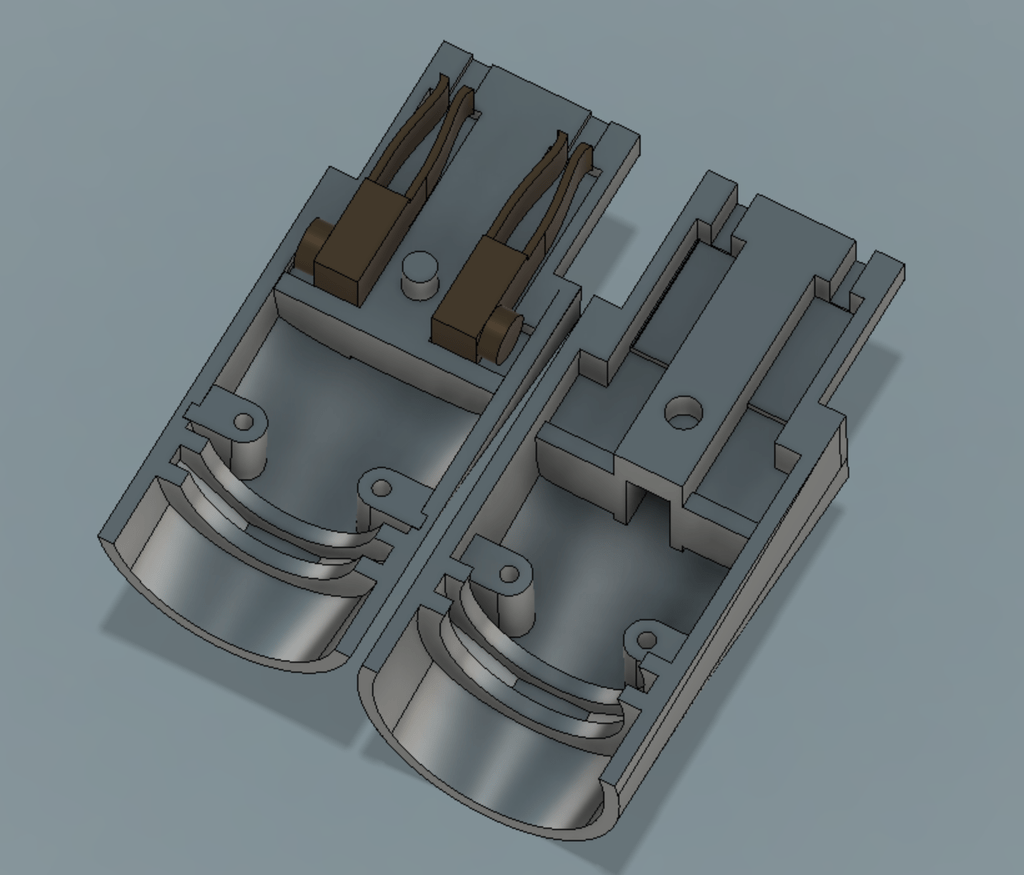

  • Dessin de la pièce que j'ai décomposé en 2 demi-coques puis imprimé en PETG

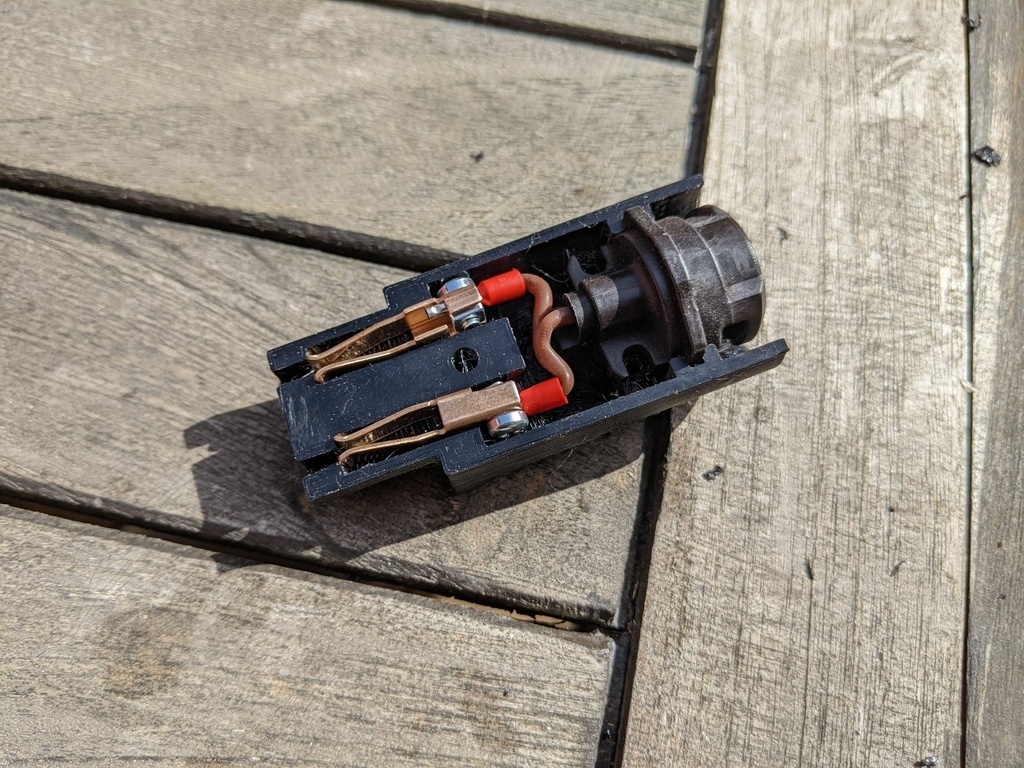

  • Démontage du connecteur Mirka pour récupération de deux broches et des vis
  • Achat du boitier de connecteur Festool référence : 488639 (9euros approx)
  • Les deux demi-coques sont vissées et également collées à la superGlue

Très content de ne plus avoir à jongler entre les cables...

Fichiers stl à disposition

Mis à jour

Publications associées


Discussions

BobOfAllTrades  a publié la création "Adaptateur Festool plug-it -> Mirka".
il y a 3 ans
Luciole59
( Modifié )

Bien joué 👍

Je suis preneur du STL si tu es ok pour le partager 😃

BobOfAllTrades

Oui bien sûr j'ai ajouté les fichiers STL.

Sarcelle sculptée formation Jean-Michel Lecat
( Modifié )

Je me pose des questions quant à la suppression de la mise à la terre sur une machine qui n'est pas conçue pour…

BobOfAllTrades

Oui également, je suis preneur d'un avis éclairé à ce sujet

Jean Galmot

Ça doit pouvoir se rajouter je pense.

Boisenformes

La terre participe à la protection des personnes sur les appareils qui ne sont pas double isolation classe II. Il ne faut donc pas jouer avec ça même si l'idée et la réalisation sont intéressantes,je serais toi, je m'abstiendrai même de le publier vis à vis des risques d'électrisations potentiels

BobOfAllTrades

Jean Galmot malheureusement non, le connecteur et le cable Festool ne disposent pas de fil de terre

Jean Galmot

LeonBrun Je pensais à un câble dans une gaine longeant le tuyau de l'aspi.

mofran
( Modifié )

dans ce cas précis, je pense que la Mirka ne nécessite pas de mise a la terre (pas de parties métalliques en surface, on ne parle pas d'une machine a laver ou d'une stationnaire ici, si ca tombe le connecteur terre n'était pas raccordé a la ponceuse, simplement présent pour être raccord avec d'autres machines mirka qui le nécessiterait)
Même si la motivation qui a conduit mirka a adopter une prise protégée est différente je ne vois sur ces photos de malfaçon qui conduirait a un risque d'accident
il faut parfiois laisser aux expert en assurance leur expertise
c'est bien concu, bien posé, bravo, merci pour ce partage

Pierre1206
( Modifié )

Pas bien compris le > Démontage du connecteur Mirka pour récupération de deux broches et des vis <

BobOfAllTrades

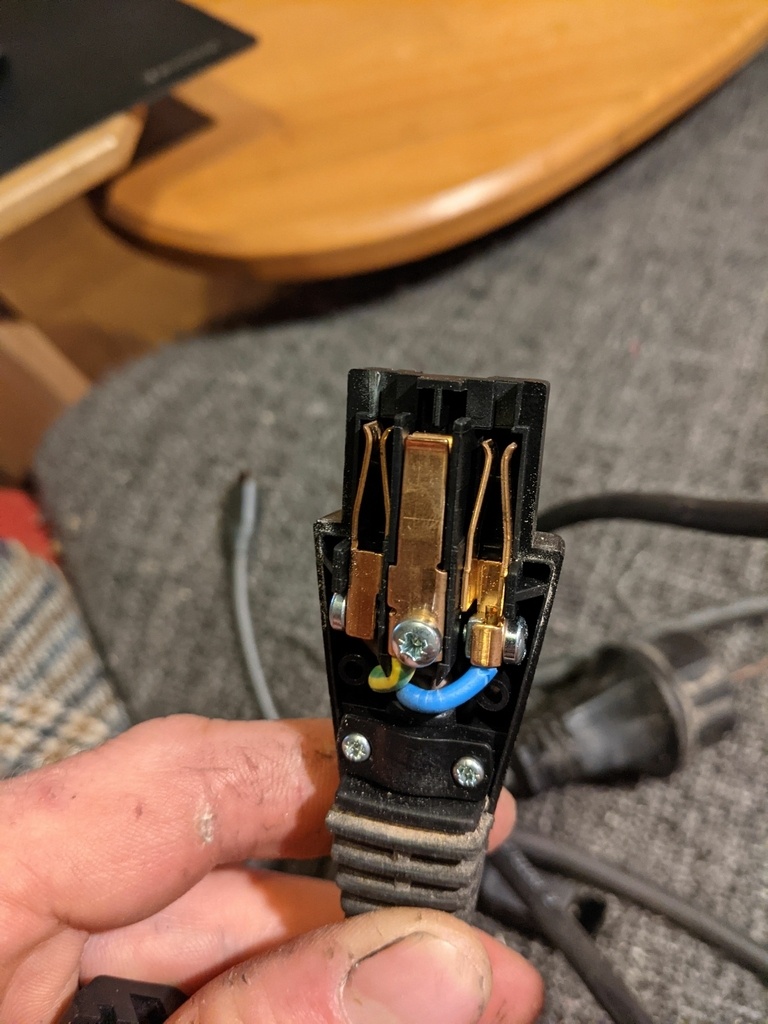

J'ai récupéré les pins en cuivre qu'il y a dans la prise originale mirka. J'ajoute une photo pour que cela soit plus clair.

Pierre1206

Ok pige merci pour le details.
Yapukafokon donc :)

Quel remplissage, qtite de mur as tu utilise?

Pierra
( Modifié )

C'est vrai qu'il est avantageux de rapporter le connecteur au plus près de la machine. Avec le raccord PlugIt du commerce, la longueur du câble et le poids des connecteurs sont inconfortables (déséquilibre, compensation par le mouvement, bref c'est atroce à manier).

Jean Galmot

Mais là au final on dirait quand même que tu es sur le même déport que le montage de LeonB, non?

Pierra
( Modifié )

Jean Galmot Oui, le déport doit être sensiblement le même, mon intervention pour partager une adaptation proche et souligner que le plus court est le meilleur pour ce type de machine légère (et éventuellement éviter à d'autres de devoir câbler 2 fois comme moi). La solution de LeonB sera néanmoins meilleure dans le temps / au branchement grâce à son adaptateur car il immobilise le connecteur.

Jean Galmot

Pierra oka, merci pour le partage😉

JPB

Merci pour le partage du fichier, malheureusement mes recherches sur les sites officiel Festool et autres n'aboutissent pas avec la référence 488639. Pourrais-tu stp donner toute autre référence récente qui permette de le trouver et détourner cette pièce? Merci d'avance
