Gliron

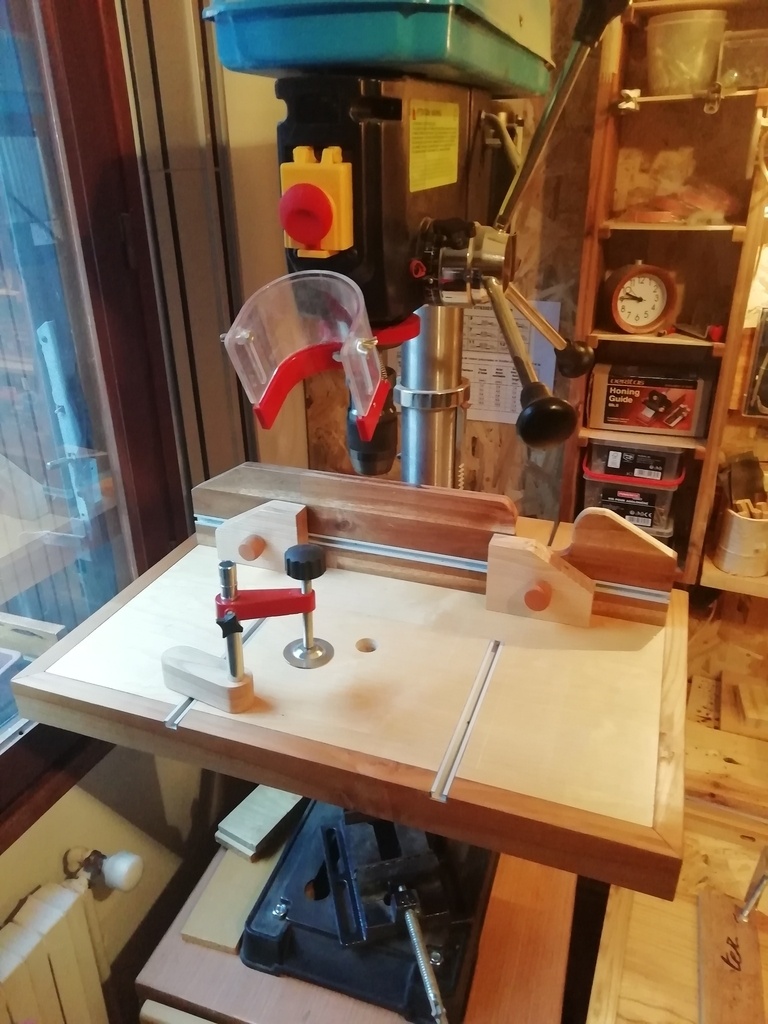

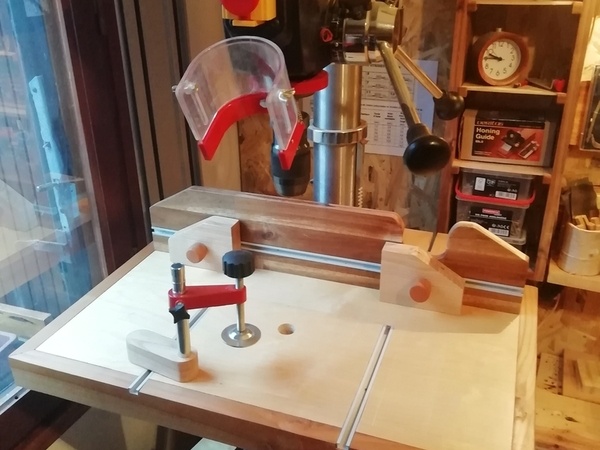

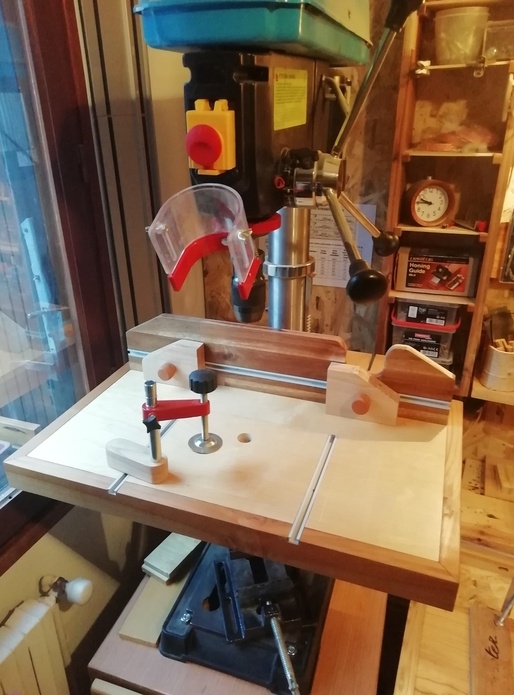

Encore une table de perceuse à colonne

Cette création contient 1 retour d'expérience.

Rien d'original, comme vous pouvez le voir! Internet regorge de réalisations semblables.
Mais à l'heure actuelle, c'est la seule machine que j'envisage de garder dans mon atelier, et je rêvais depuis longtemps d'une bonne perceuse à colonne, alors...

Je n'ai pris que peu de photos des étapes de la réalisation, du reste sans originalité particulière. J'ai fait avec le bois que j'avais sous la main: de la récupération de vieux meubles. (Une remarque au passage: je n'aime pas l'agglo, mais j'avoue que celui que j'ai utilisé, qui a sans doute une quarantaine d'années, n'a pas grand-chose à voir avec ce que je trouve maintenant dans la grande surface qui a le monopole du bricolage chez moi... l'agglo est dense, et le placage de qualité).

Quelques photos pour le plaisir.

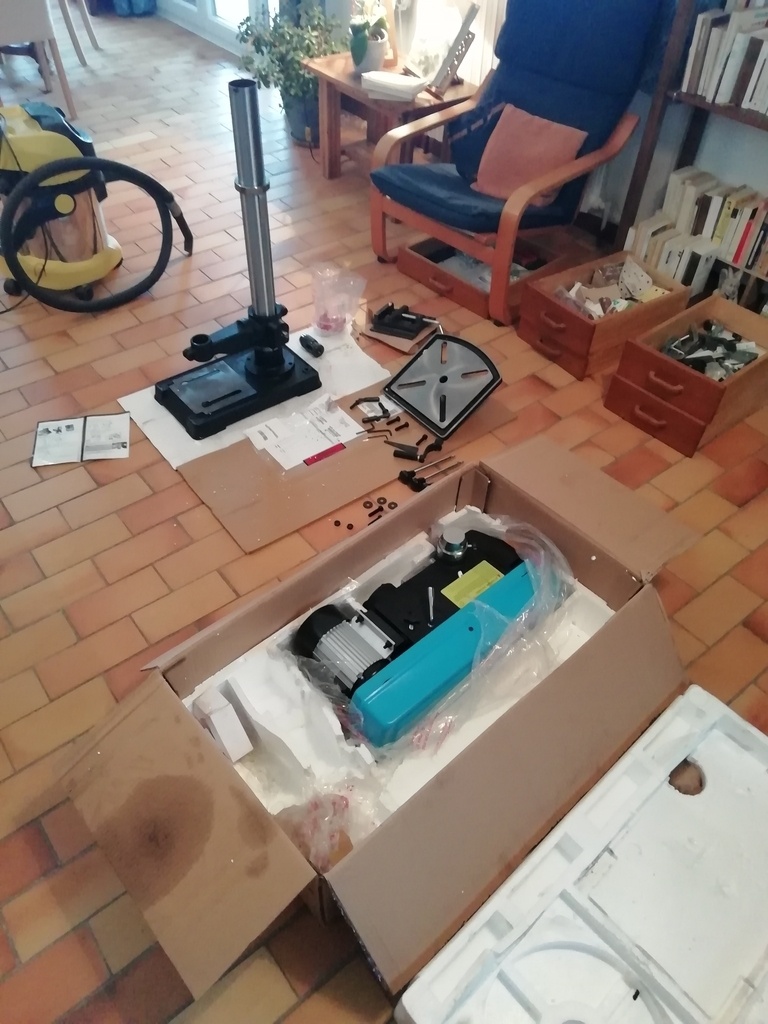

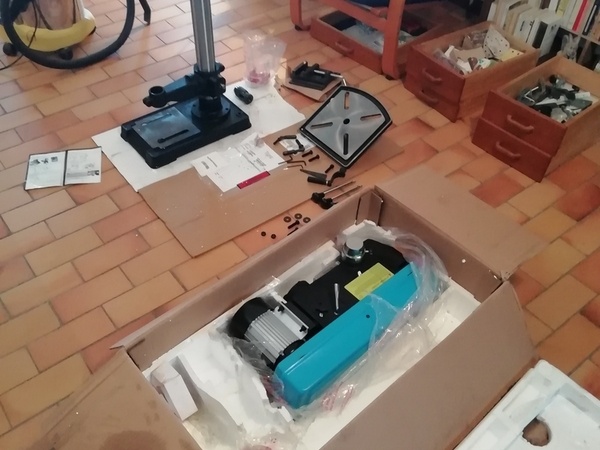

Montage de la perceuse: Leman PRE 020. Elle va bien je trouve: une course de 80mm, elle est lourde, stable, assez puissante pour moi, et bien usinée il me semble. Montage enfantin.

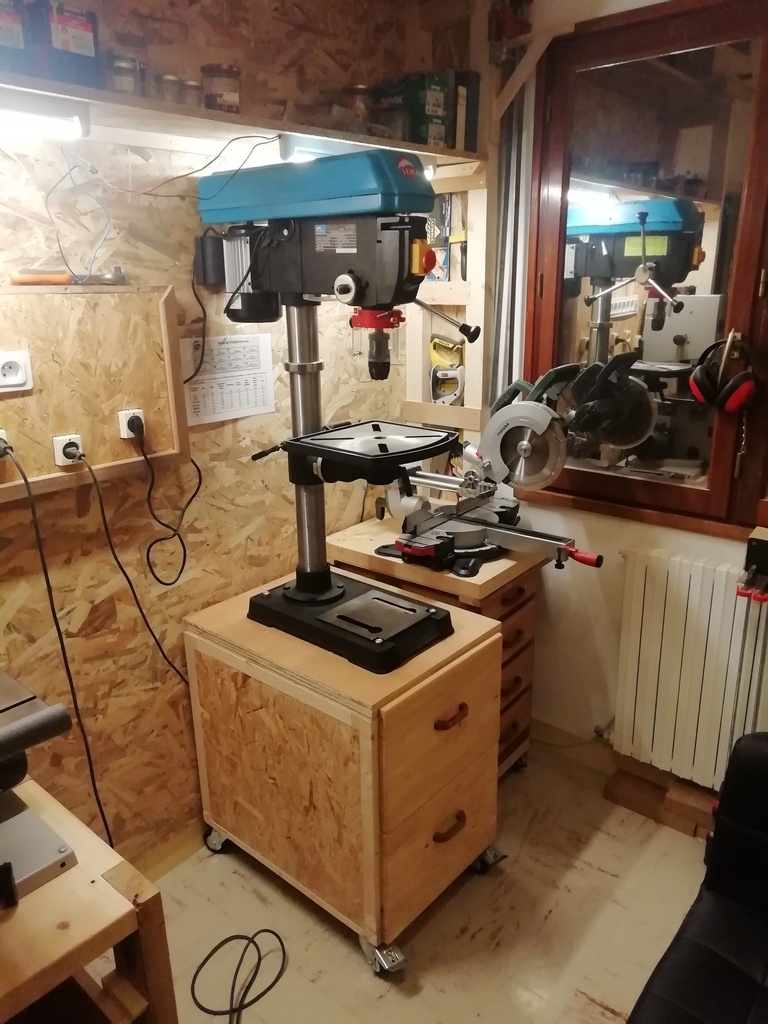

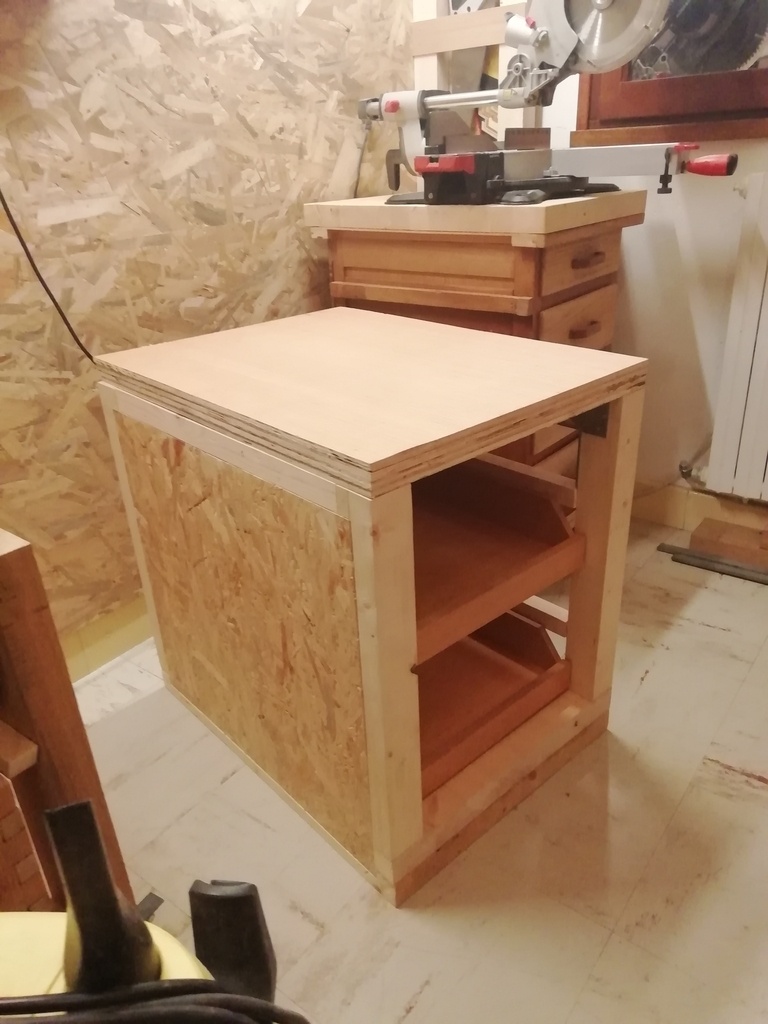

Fabrication du piétement: sapin, osb et contreplaqué. Sur roulettes: taille de l'atelier oblige.

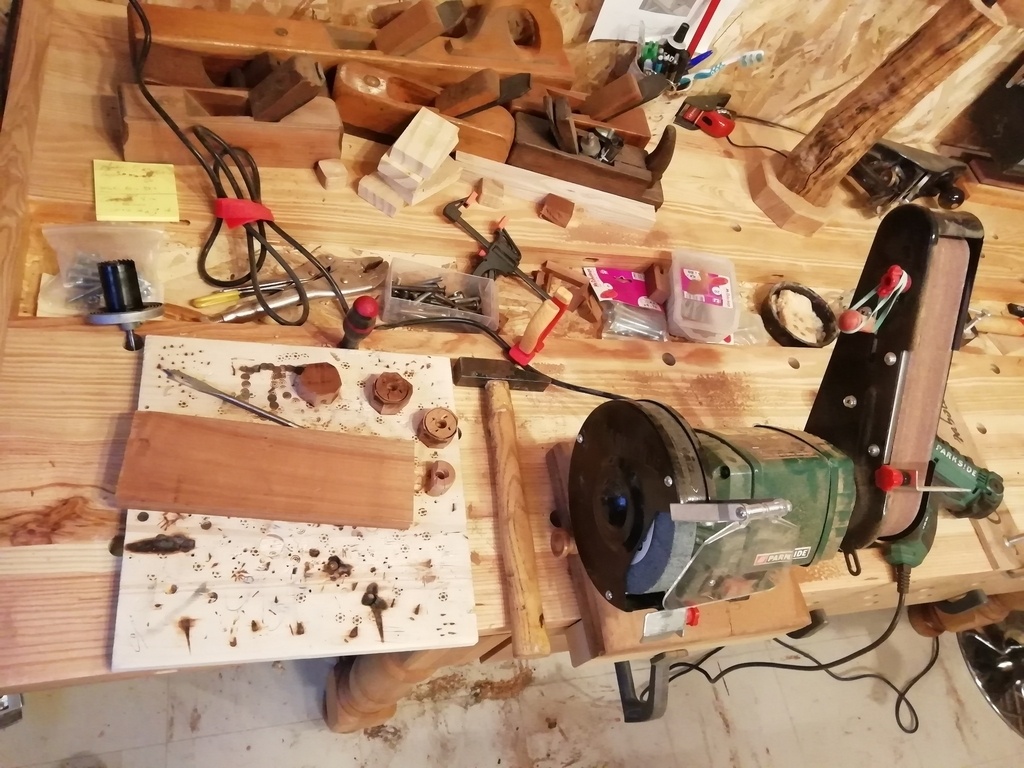

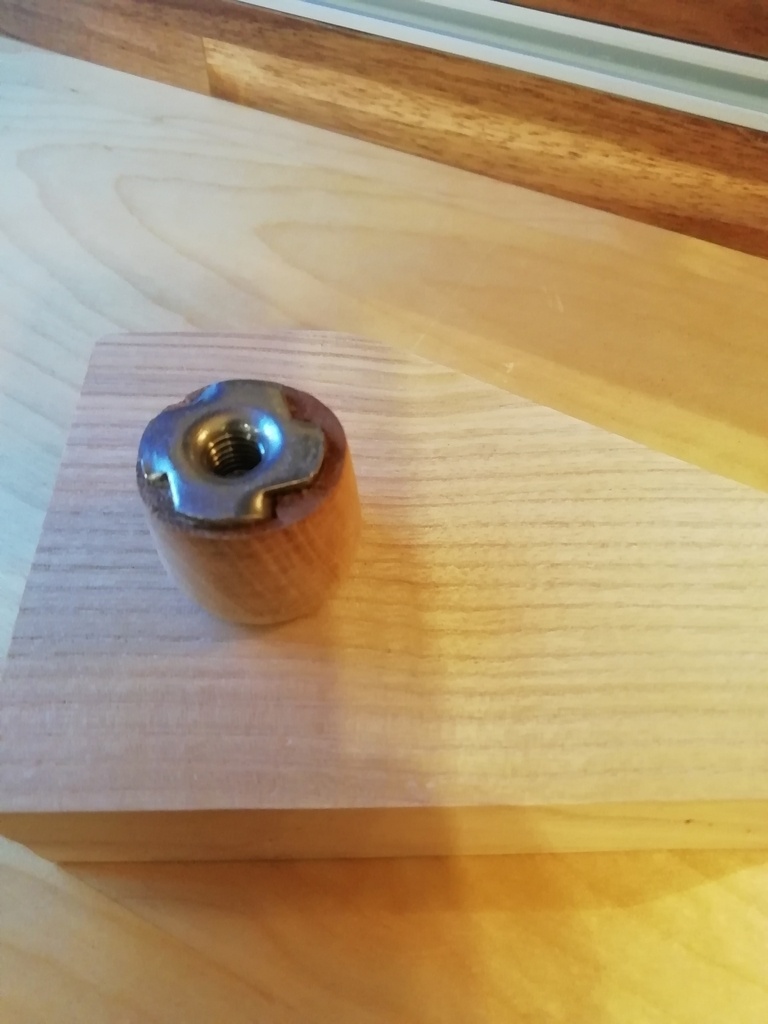

Je me suis amusé pour les boutons de serrage des butées, et découvert au passage les écrous à pointes (c'est ainsi que ça s'appelle?).
Une remarque: je déconseille vivement la ponceuse meuleuse Parkside, dont le prix engageant est malheureusement l'unique qualité...

J'aurais aimé que le système de presse soit en bois, mais je n'ai pas réussi à fabriquer quelque chose de fonctionnel.
Retour sur quelques-unes de mes erreurs de néophyte:

  • je ne désespère pas d'arriver un jour à faire des parements qui s'ajustent parfaitement...

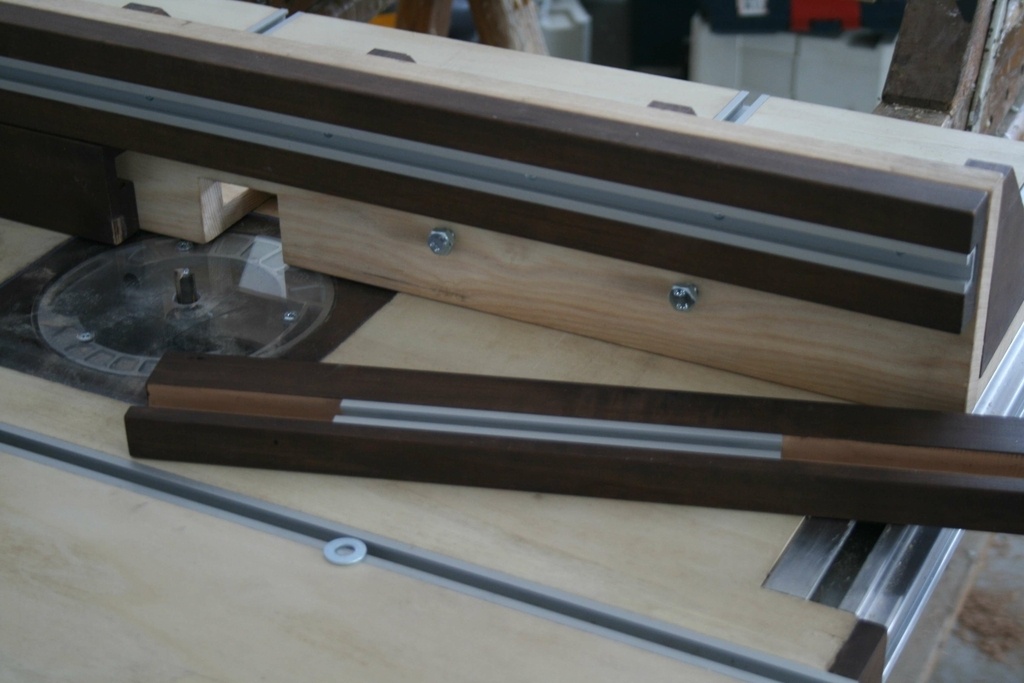

  • ma première rainure pour le rail, faite à la défonceuse, et parfaitement ajustée à mon tracé (j'en étais fier!) était trop étroite: en rentrant le rail de force, mon guide en acacia s'est fendu en deux! Moralité: qui peut le plus peut le moins, et j'ai fait des rainures légèrement plus larges ensuite...
  • en position haute, le guide du plateau empêchait les poignées du cabestan de passer, d'où la gorge assez inesthétique qu'il m'a fallu ajouter ensuite.
Mis à jour

1 retour d'expérience

Gliron
Fixation des rails...

Les rails en alu que j'ai fixés sur le plateau ont été collés avec de la colle époxy, mais ils ne tiennent pas... du coup la sciure et les copeaux se glissent dessous, soulèvent les rails, et la table n'est plus plane...
Si quelqu'un a une idée... je ne sais pas pourquoi la colle n'a pas pris (c'était la première fois que je me servais de colle époxy, peut-être n'ai-je pas fait comme il faut), et je me demande avec quoi recoller les rails.


Discussions

Gliron a publié la création "Encore une table de perceuse à colonne".
il y a 3 ans
Vic66
( Modifié )

Belle réalisation et la bête a l'air très sympa! je pensais que la gorge était prévue pour l'aspiration, par contre tu n'as pas de martyr sur ta table! ce n'est pas trop grave si tu utilises une chute de panneau additionnelle pour les mèches de gros diamètres ou Forstner...

Gliron

Non, pas de martyr: j'ai hésité, mais je me suis dit que je pouvais empiler des chutes pour me servir de martyr, ce qui m'évite aussi de sans cesse régler la hauteur du plateau. Pour tout dire, j'ai fait ce plateau avec presse et butée surtout pour mon fils de 10 ans, qui s'en sert en montant sur un escabeau, et avait quand même besoin d'un truc un peu sécurisant...
Pas de bouche d'aspiration non plus, et c'est un défaut je trouve, effectivement; il faut que j'y réfléchisse.

Merci pour les remarques!

Vic66

Gliron Quoi qu'il en soit, tu as de quoi t'amuser! Pour l'aspiration, il y a moyen de bidouiller sur l'existant, du genre un manchon et une pince ou serre-joint pour la fixation au guide.
Avec plaisir 😉

Gliron a ajouté un retour d'expérience "Fixation des rails...".
il y a 3 ans
L'Ecorce du Sycomore
( Modifié )

Salut.

Pour ma défonceuse sous table, j'ai percé/fraisé les rails tous les 10/15 cm et vissé dans le plateau.
Pour l'instant ça ne bouge pas.

ukinoki

idem, pas de problème.

Gliron

D'accord, merci! Je vais faire comme ça, alors.
