Séverine

Lampe andon à panneaux kumikos amovibles


Je vous ai présenté il y 1 mois le modèle de kumiko hishi izutsu-tsunagi qui annonçait la création d'une lampe à base de ce modèle.

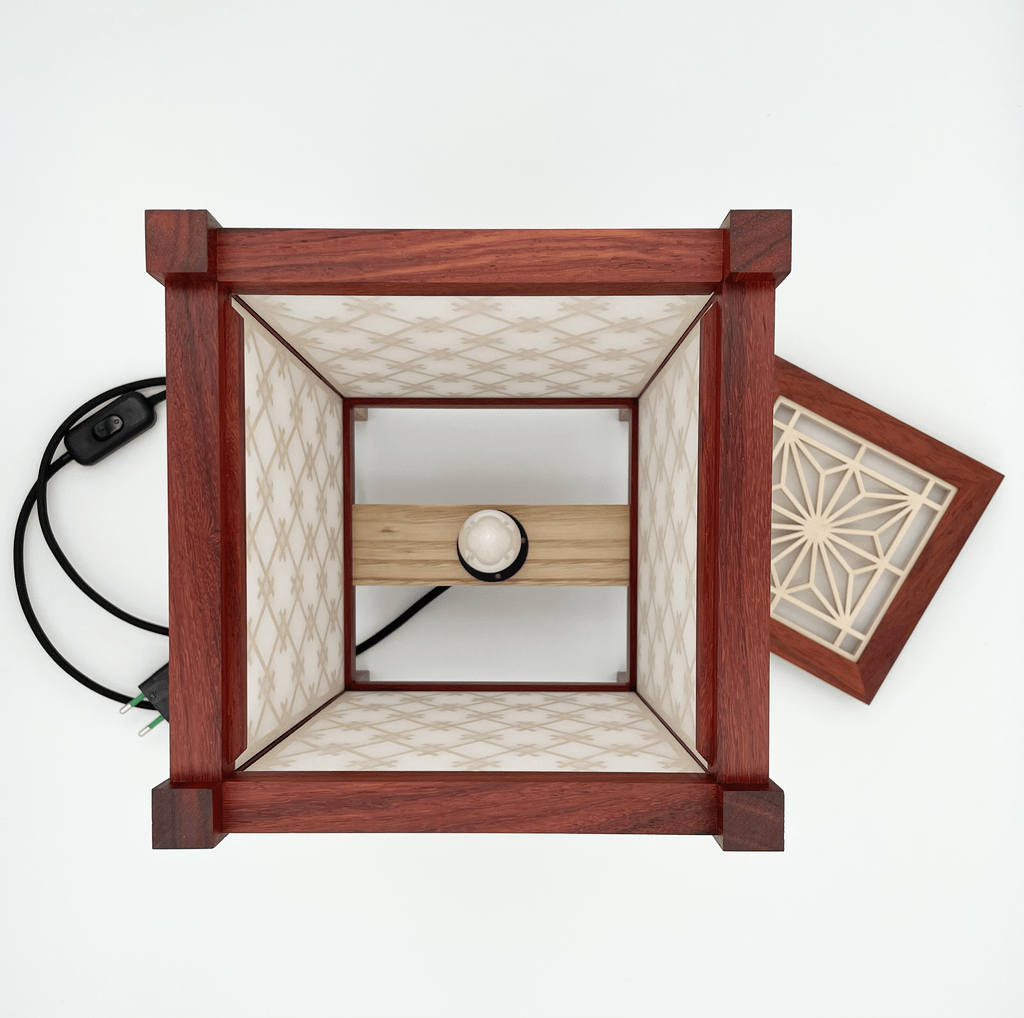

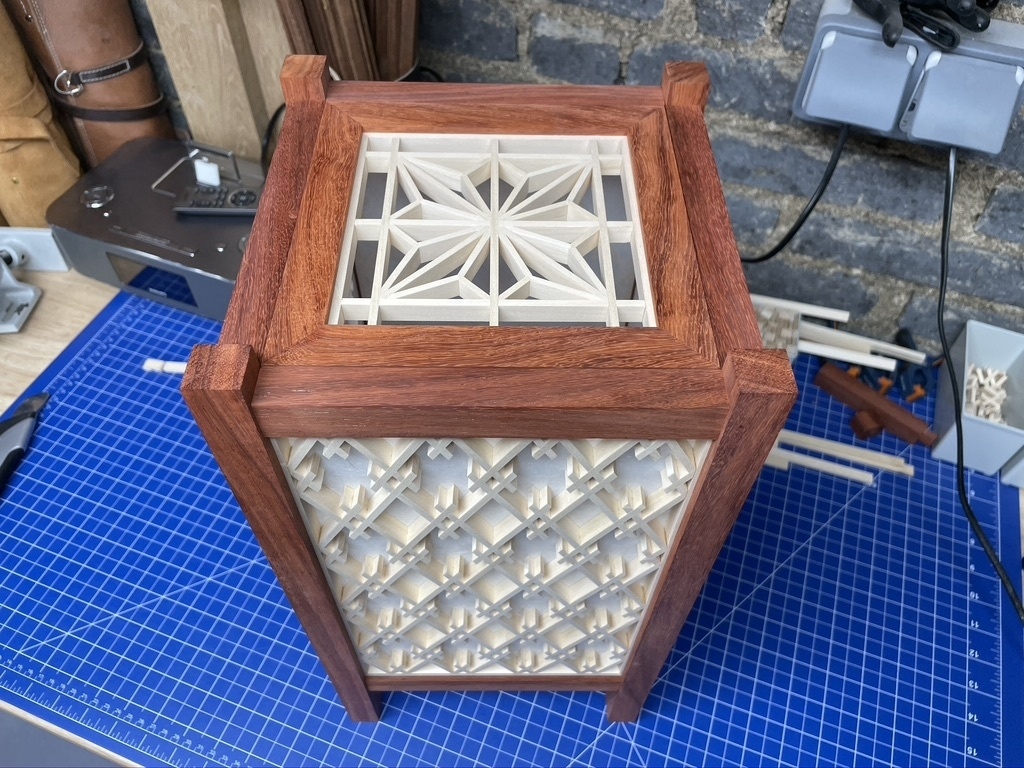

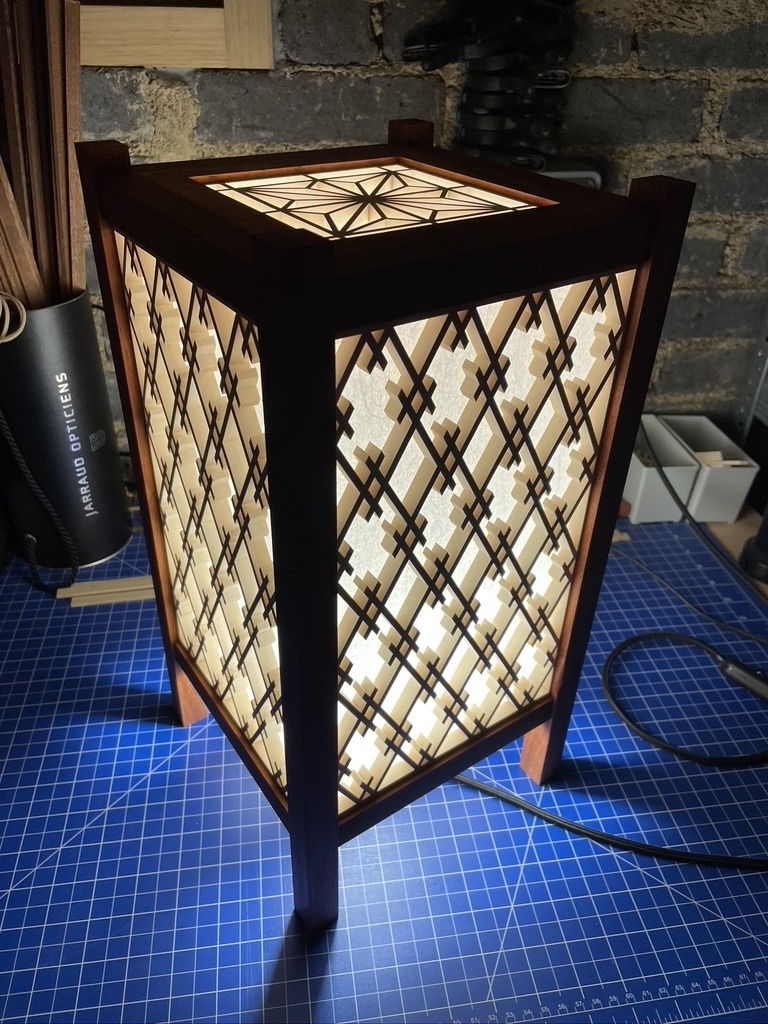

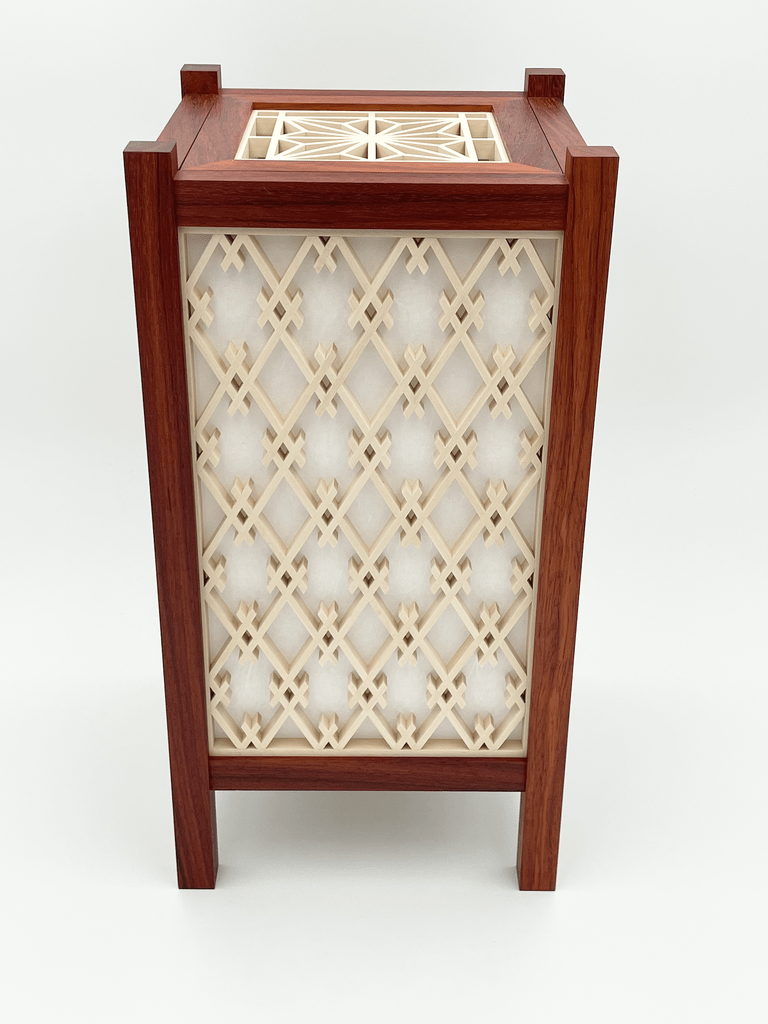

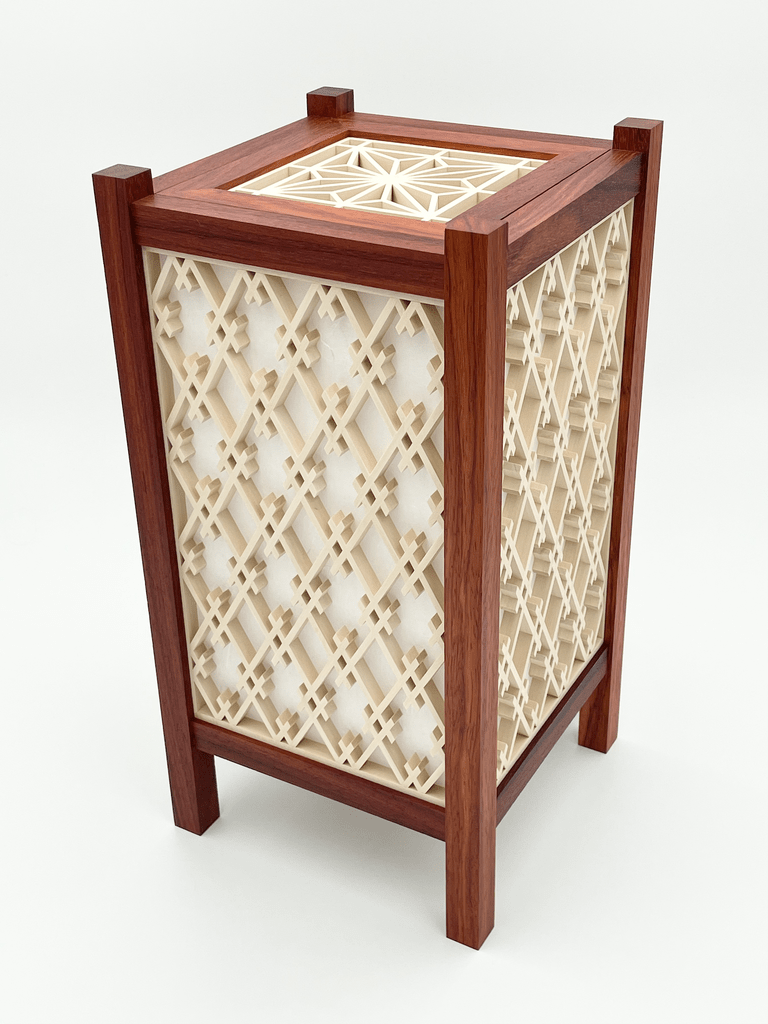

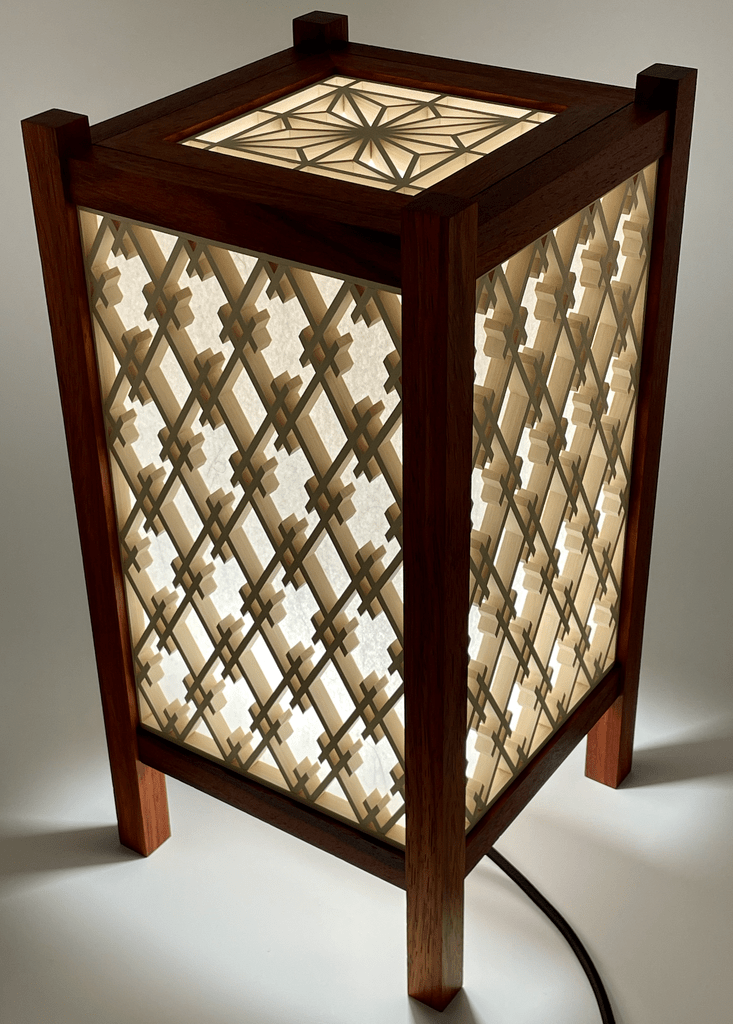

La voici donc terminée.

Pour réaliser la structure, je me suis largement inspirée de la création de Des King visionnable sur YouTube.

La lampe fait 401mm de haut sur 206 de large et de profondeur. Les assemblages sont faits par tenon/mortaise. Les panneaux amovibles s'intègrent dans 2 rainures haute et basse.

La finition a été faite avec de la cire dure de chez Dictum, en deux couches.

C'est parti pour le reportage photo.

La structure

Les montants ont une section de 20 par 20 et les traverses de 20 par 18.

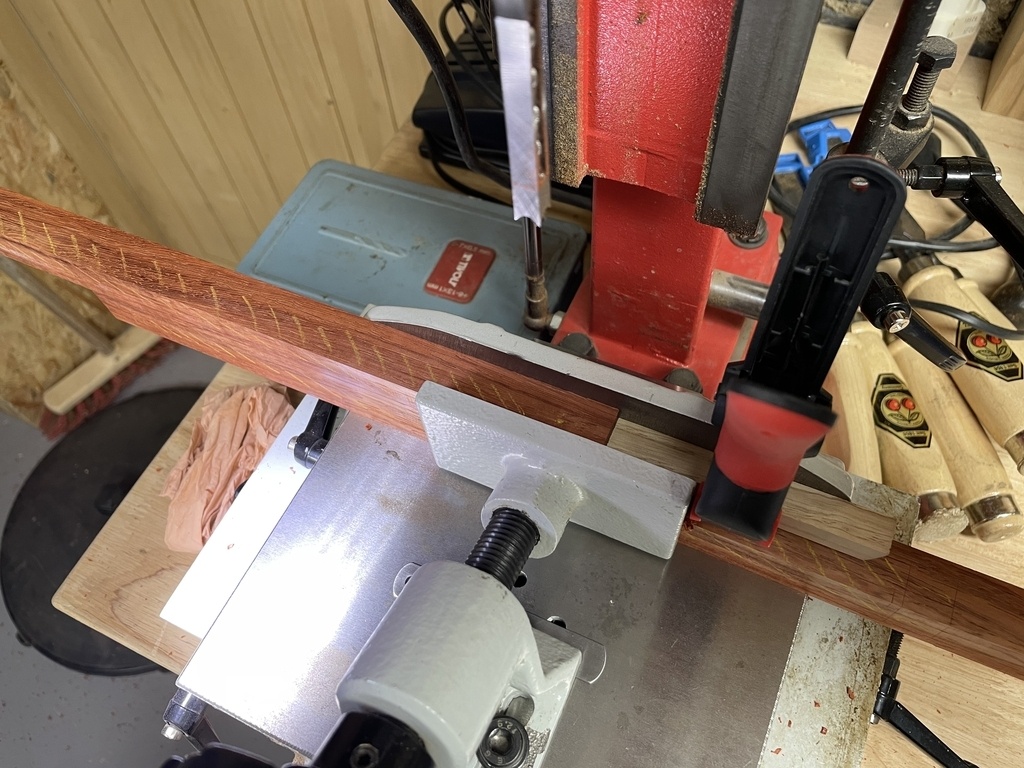

Les mortaises
Je les ai réalisées avec un bédane de 6mm.

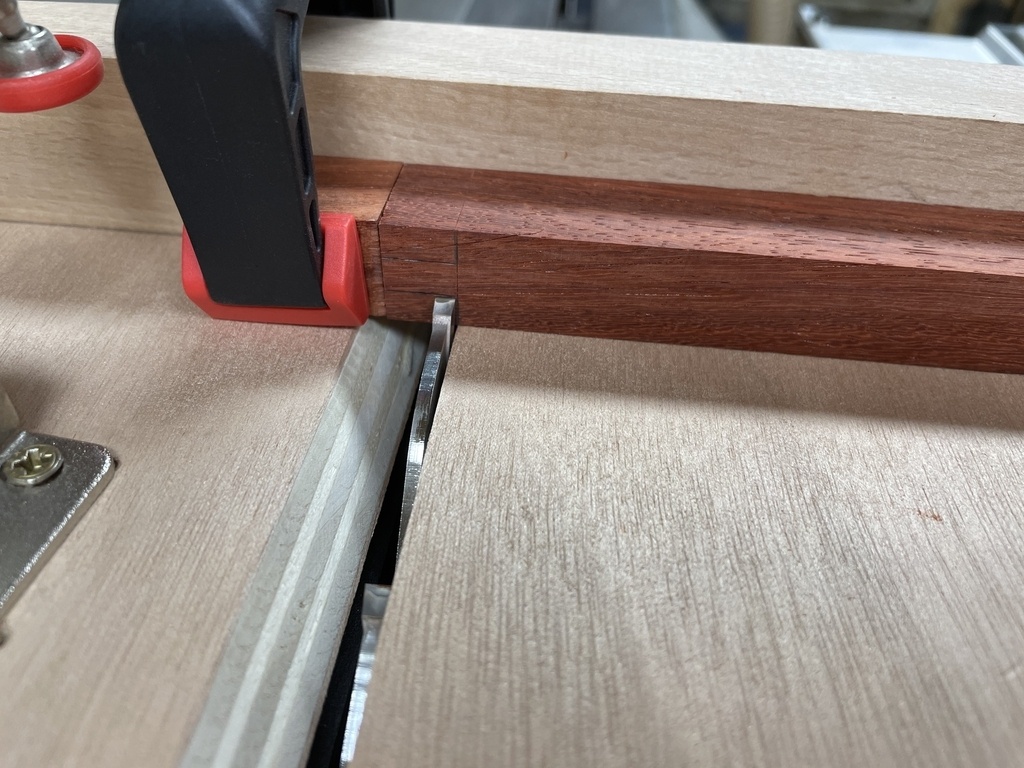

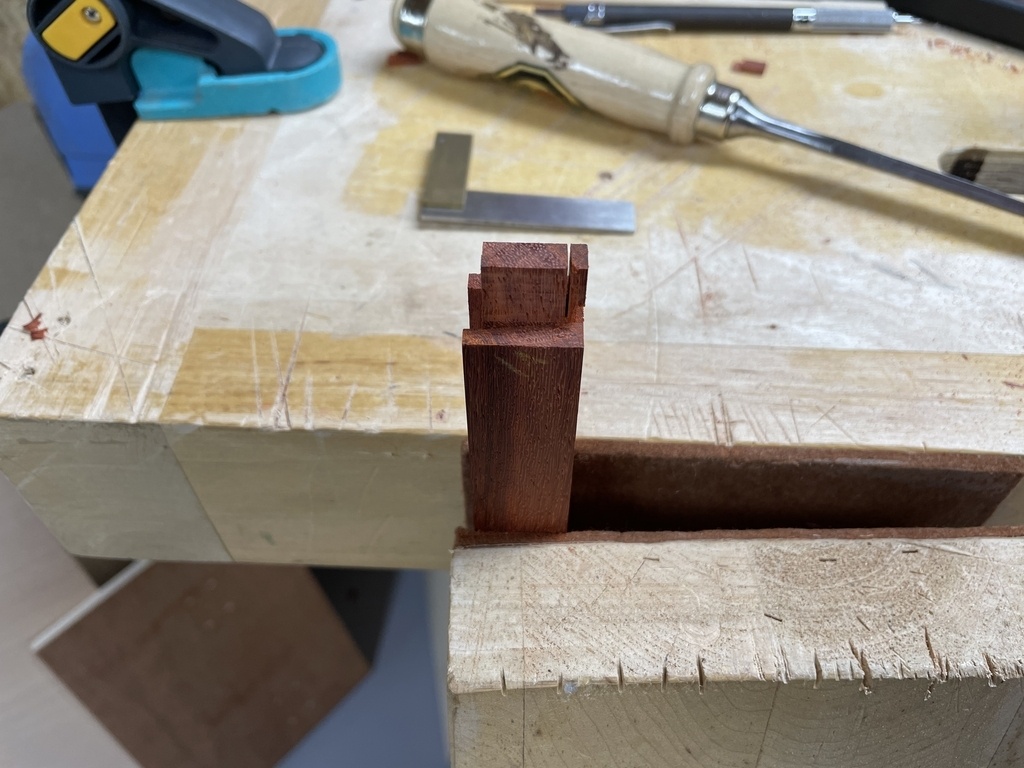

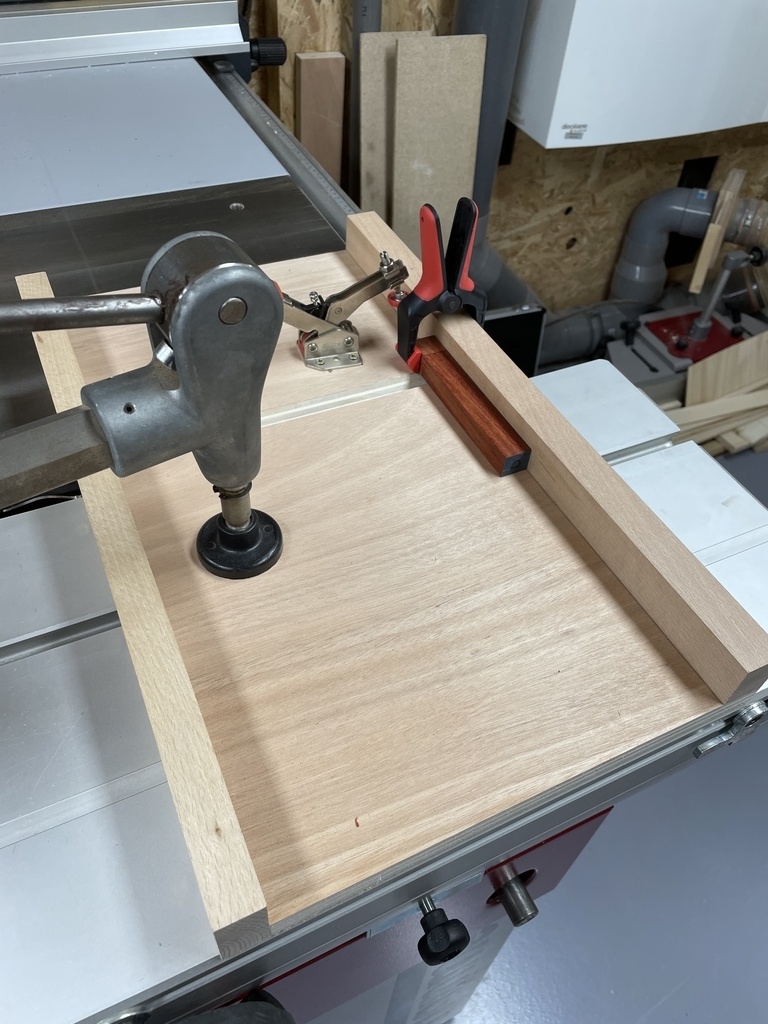

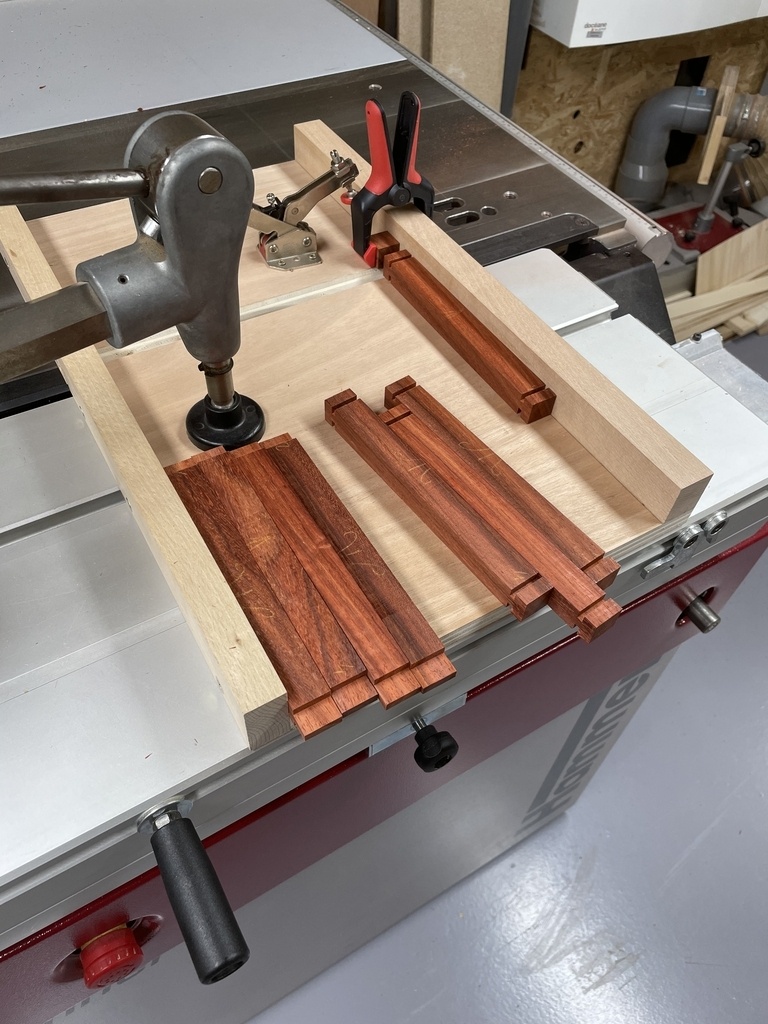

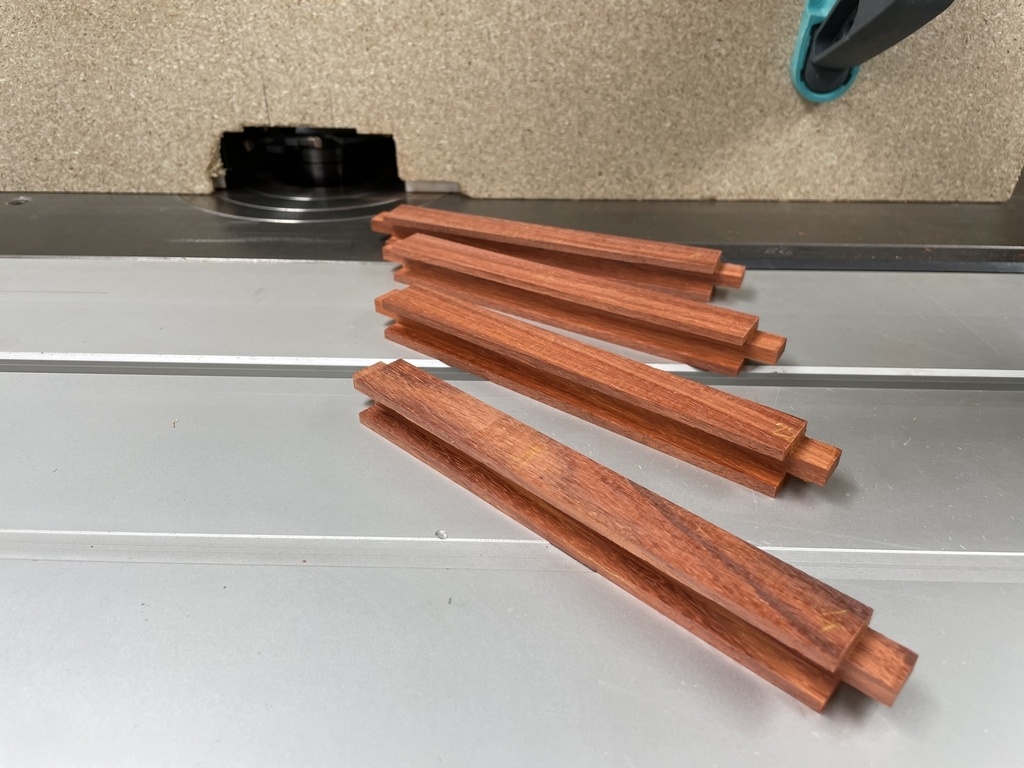

Les tenons

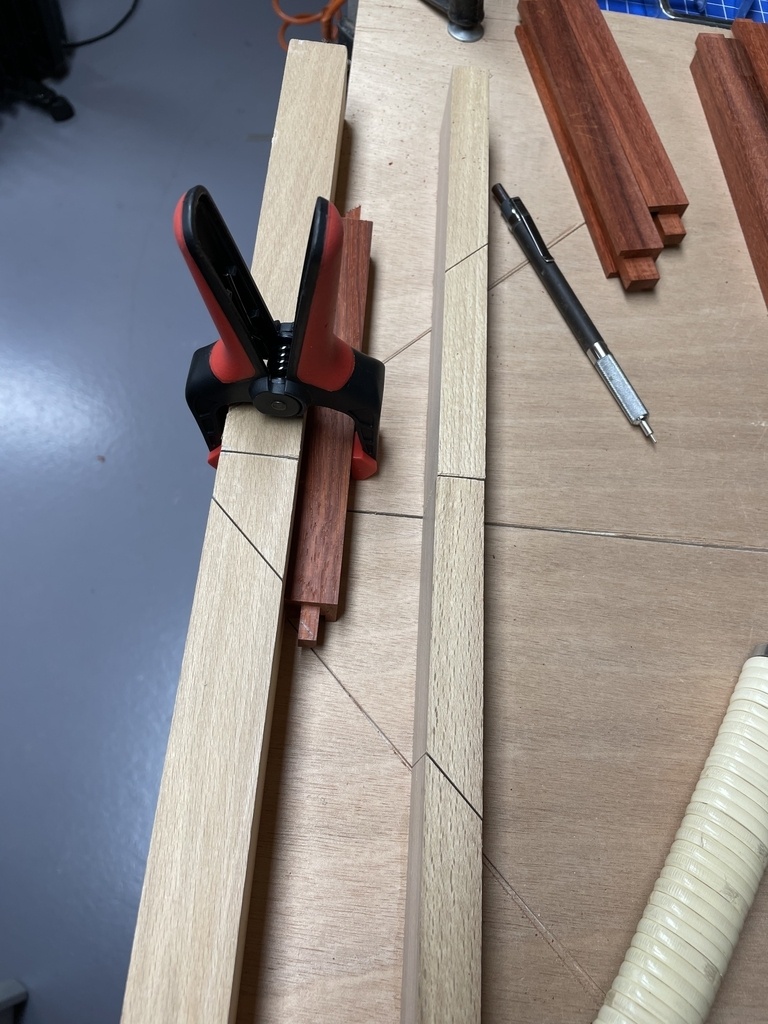

Réalisés à la scie à format et terminés à la main une fois la rainure usinée à la toupie.

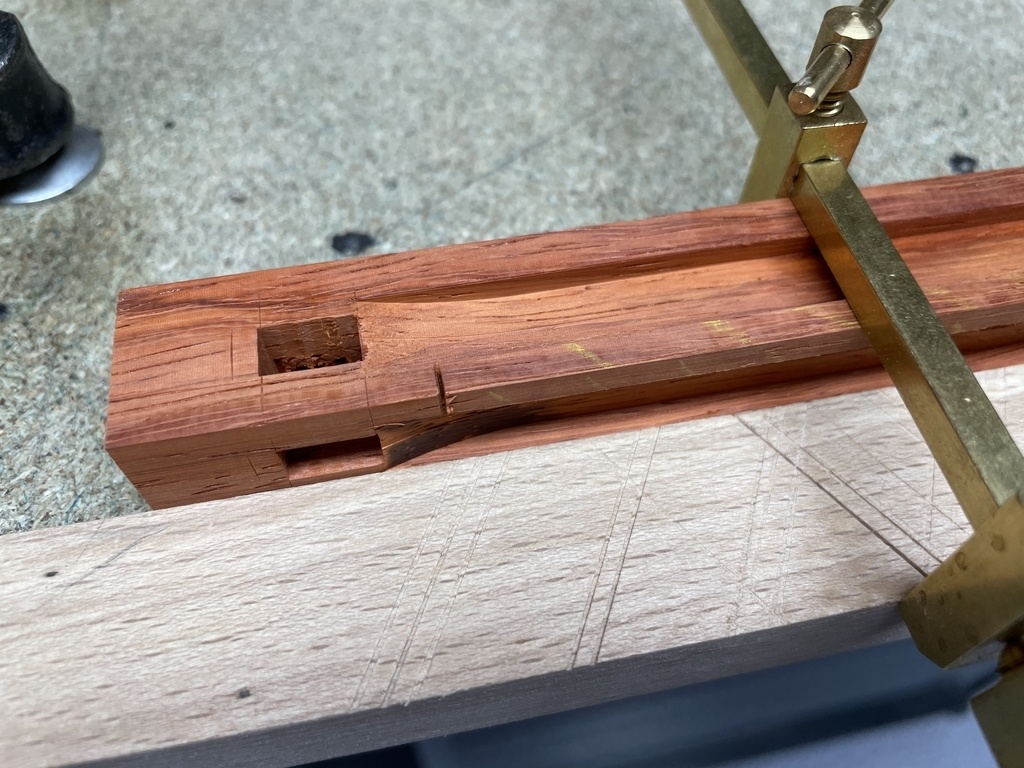

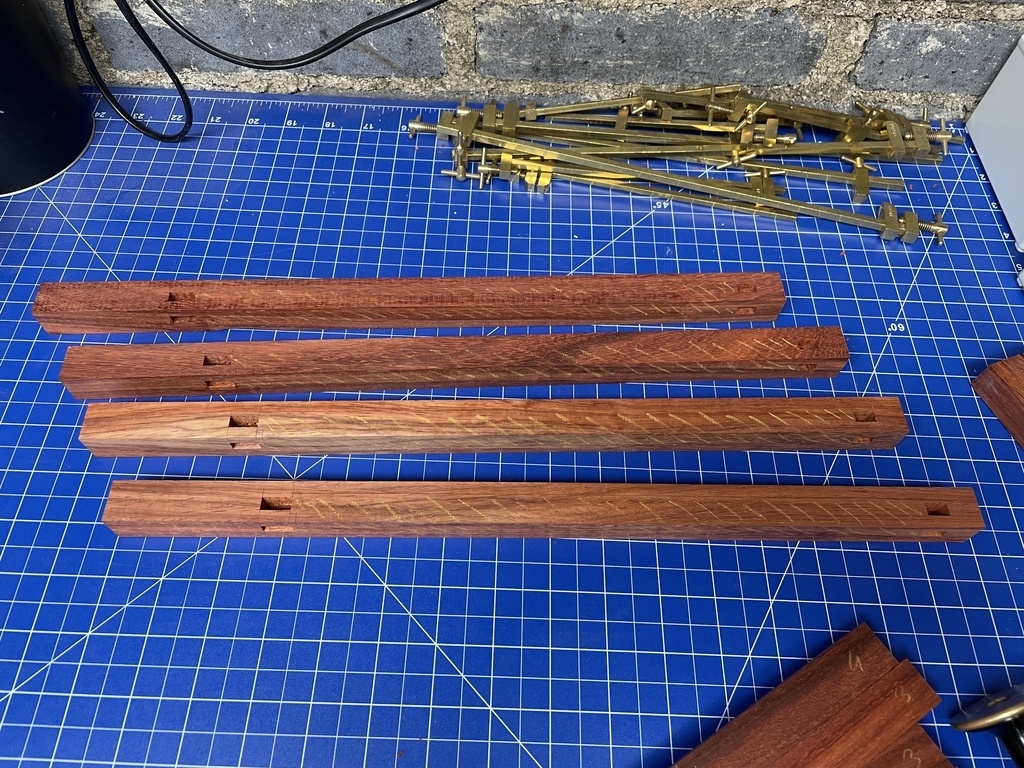

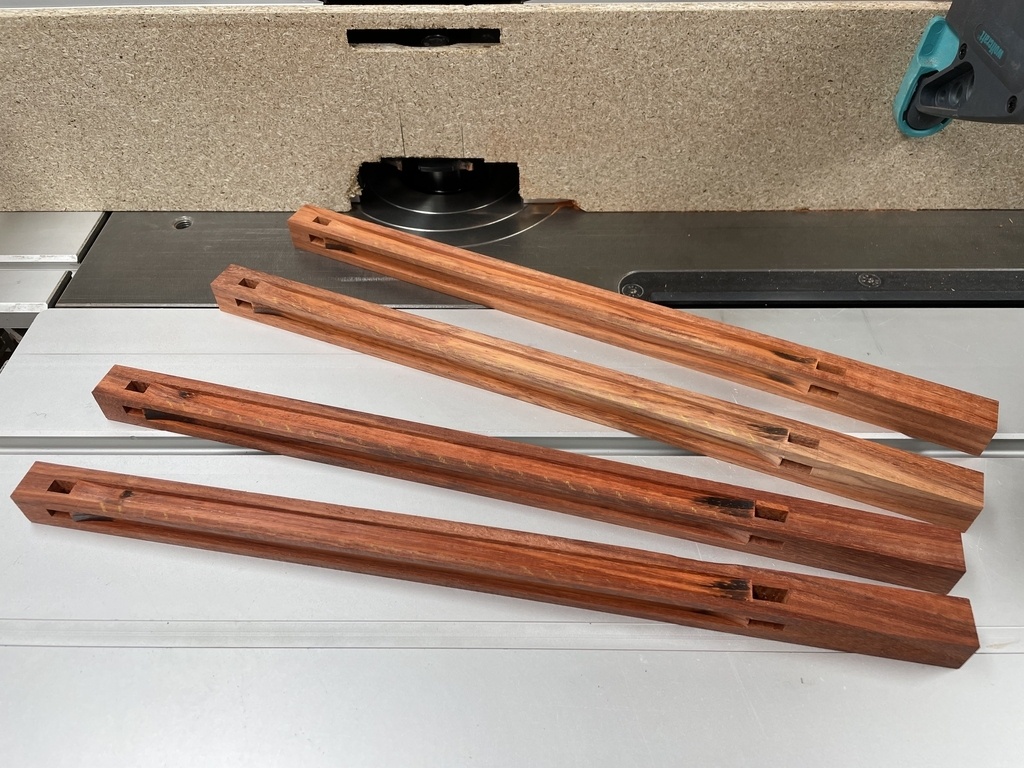

Les rainures des montants
Profondeur de 3mm.

Les rainures des traverses basses
Profondeur de 3 mm, usinées sur toute la longueur.

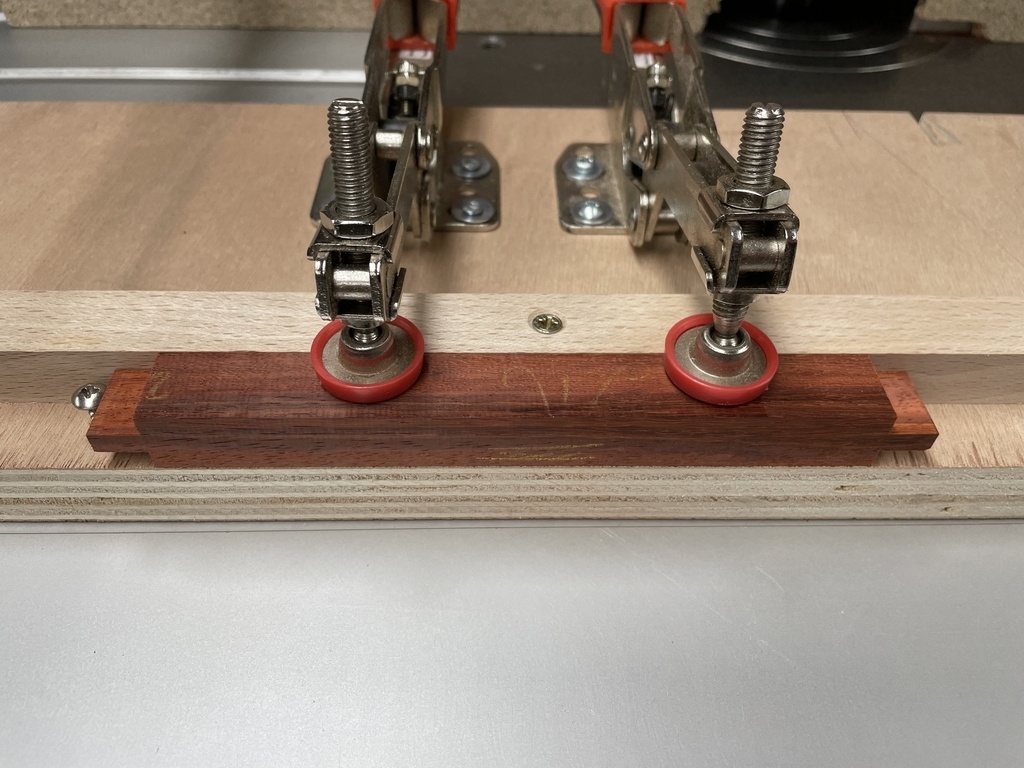

Les rainures des traverses hautes
Profondeur de 7 mm. Cela permet de coulisser les panneaux dans la traverse haute, afin de les positionner complètement à la verticale et de les redescendre dans la traverse basse.

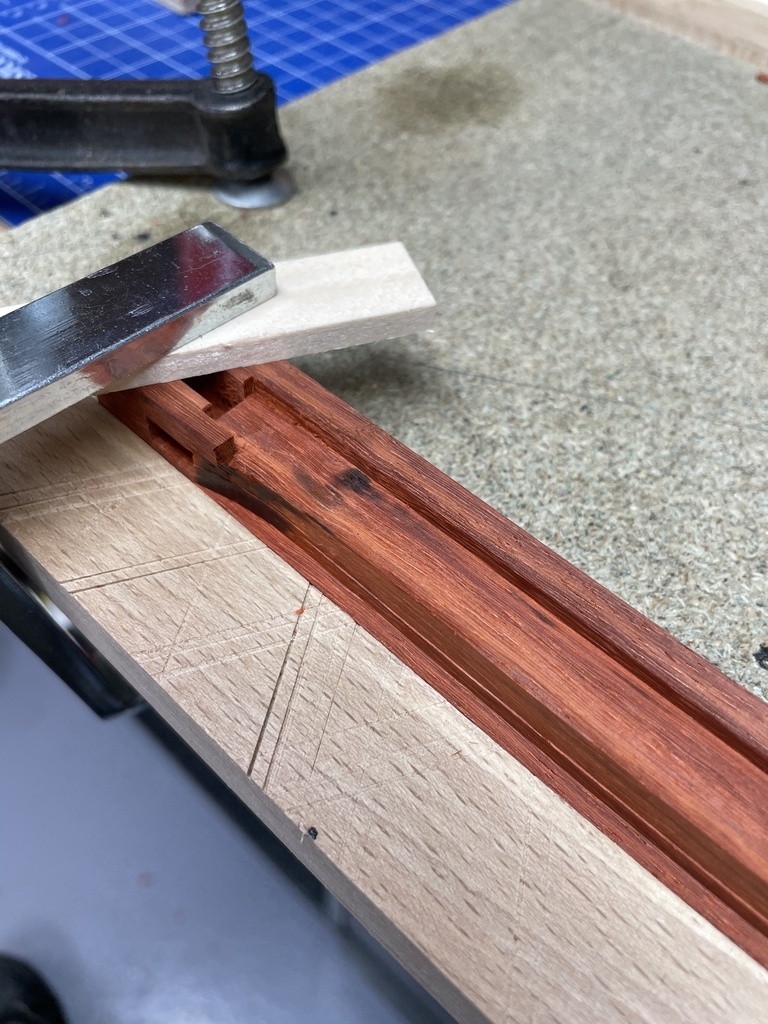

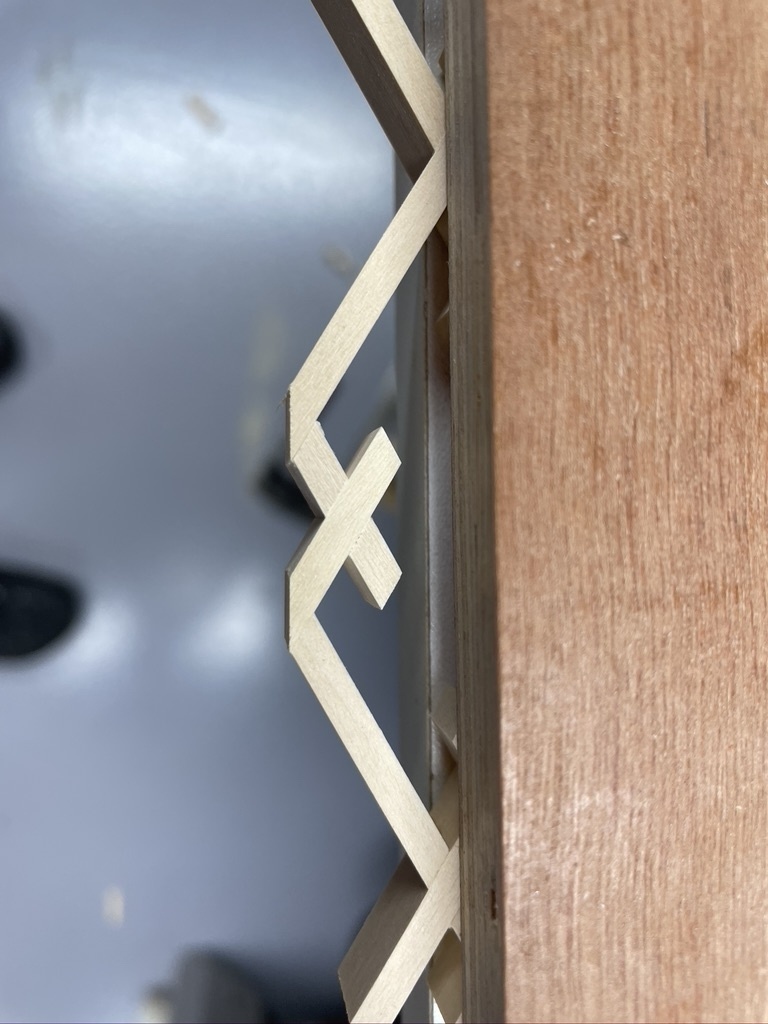

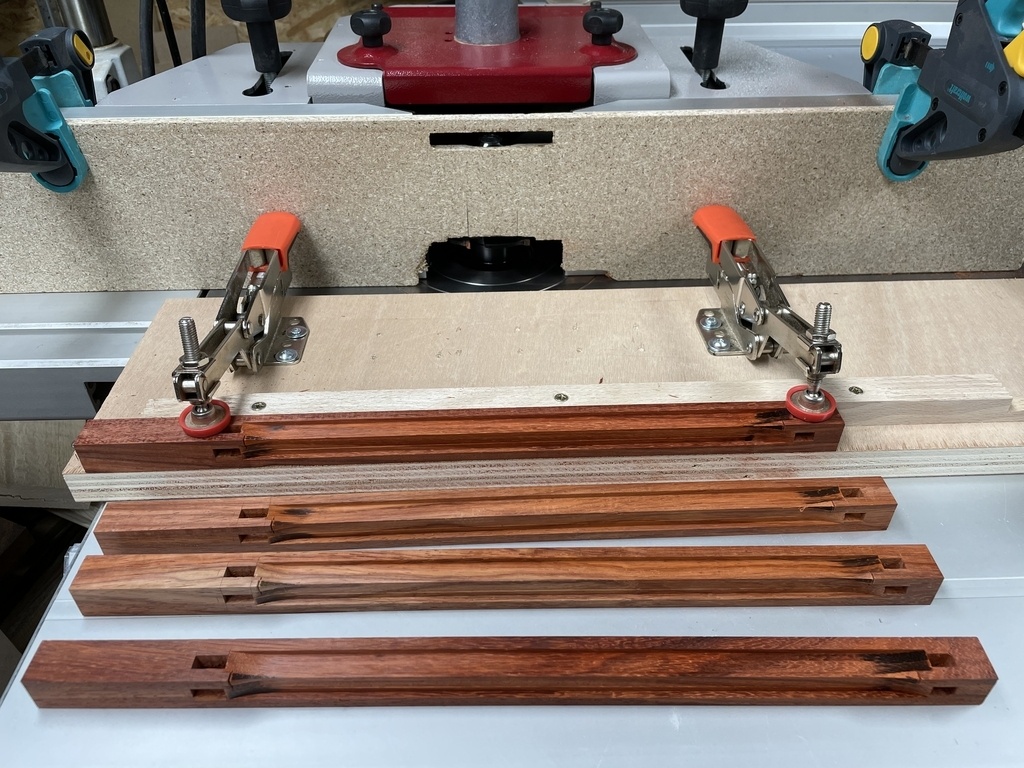

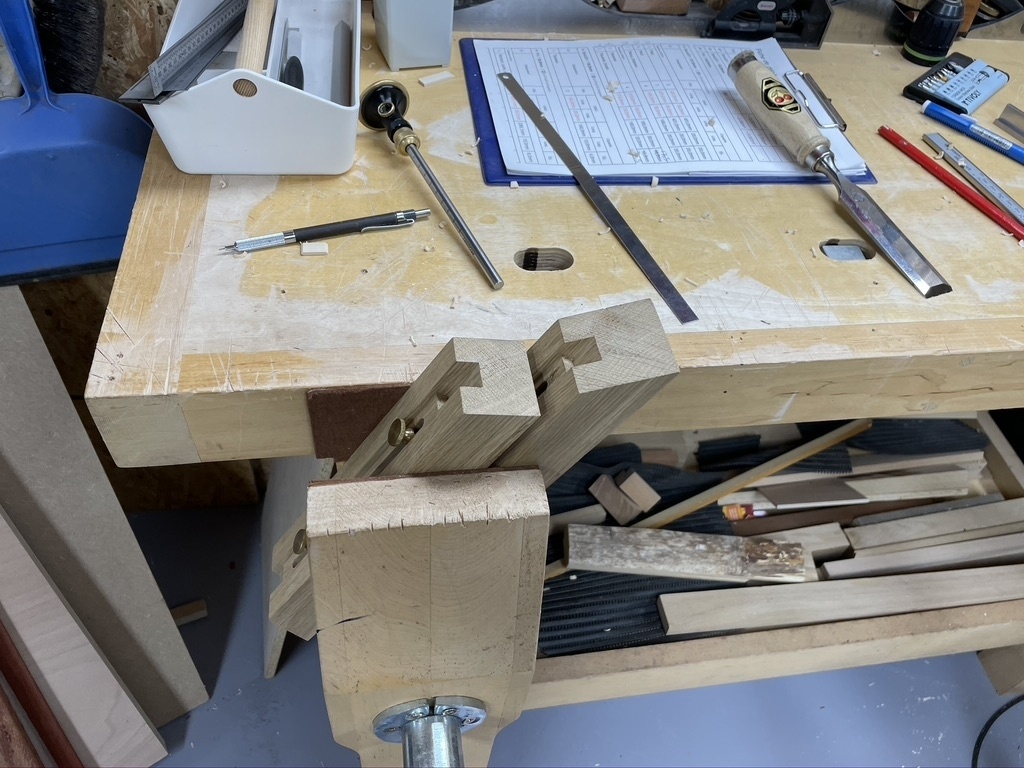

Évidage sur les montants de la zone de passage des panneaux
La rainure des montants est en fait une quasi feuillure (Arrêtée à la naissance des traverses).
Une fois cet usinage terminé, il faut finaliser à la main.

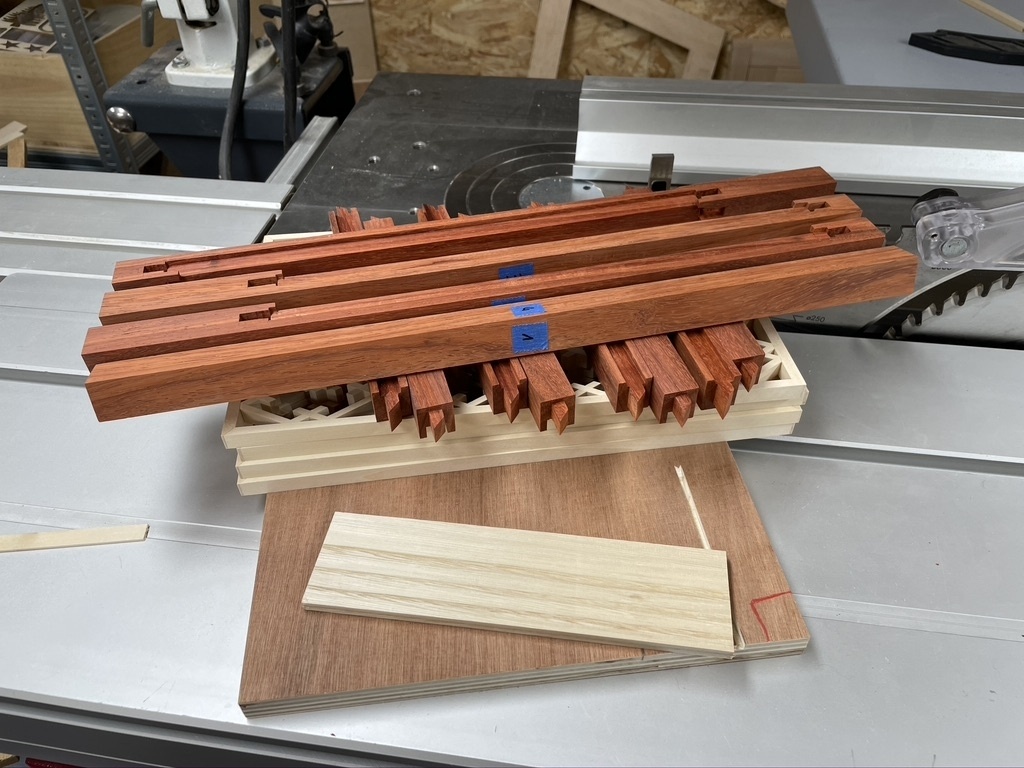

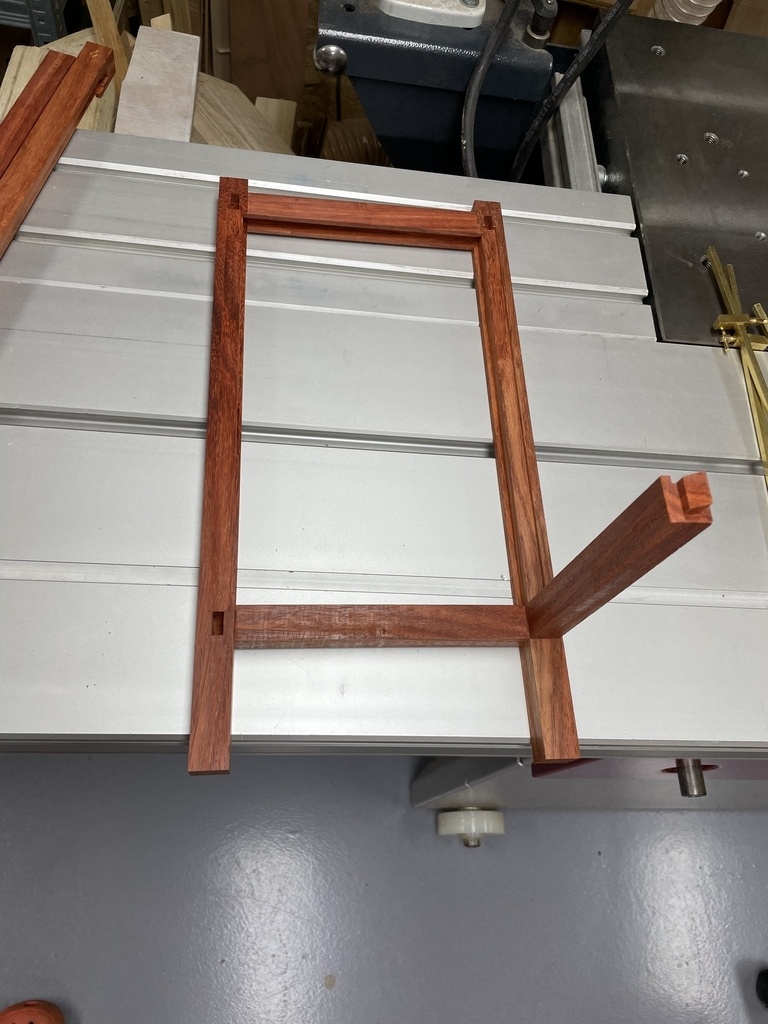

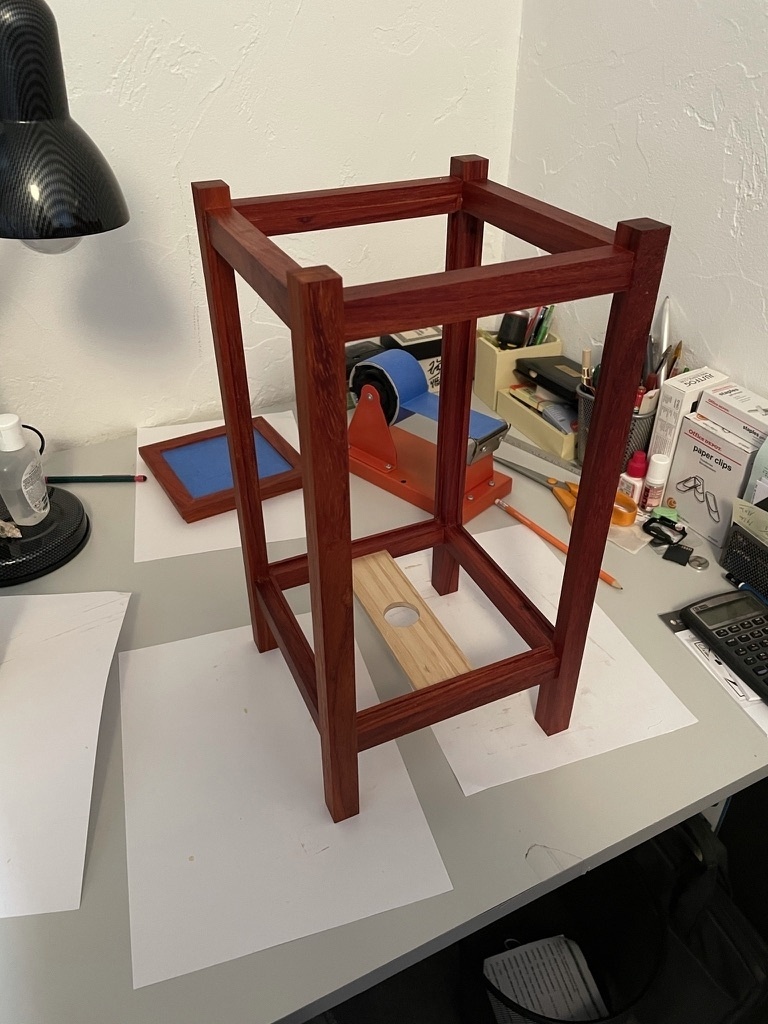

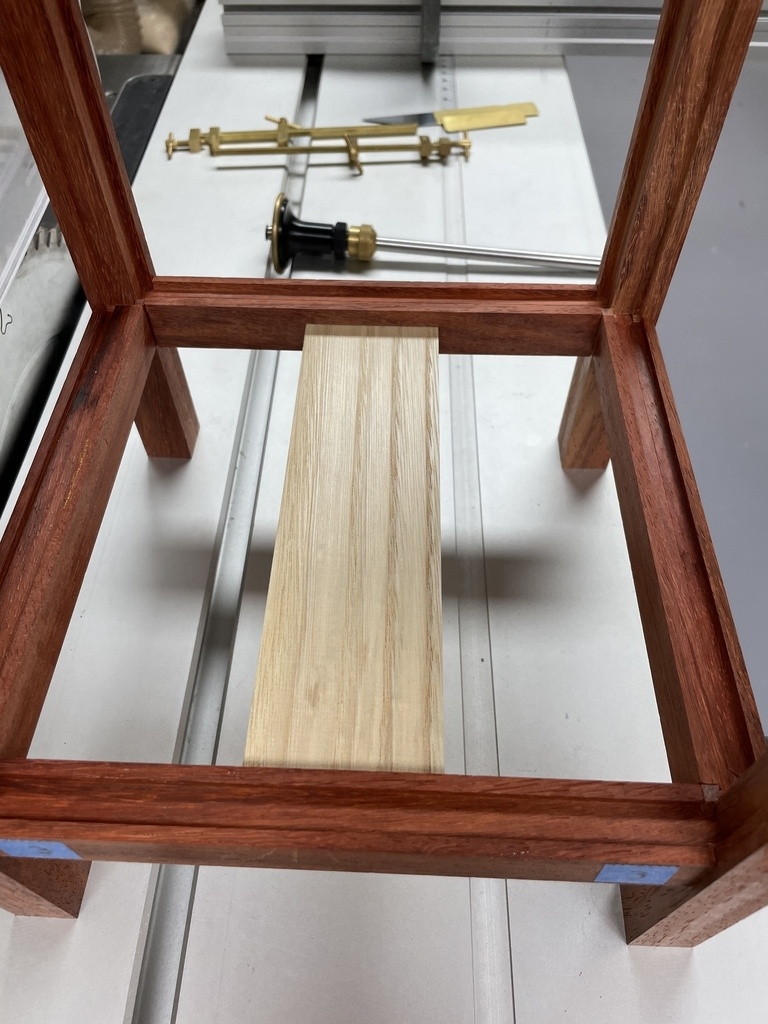

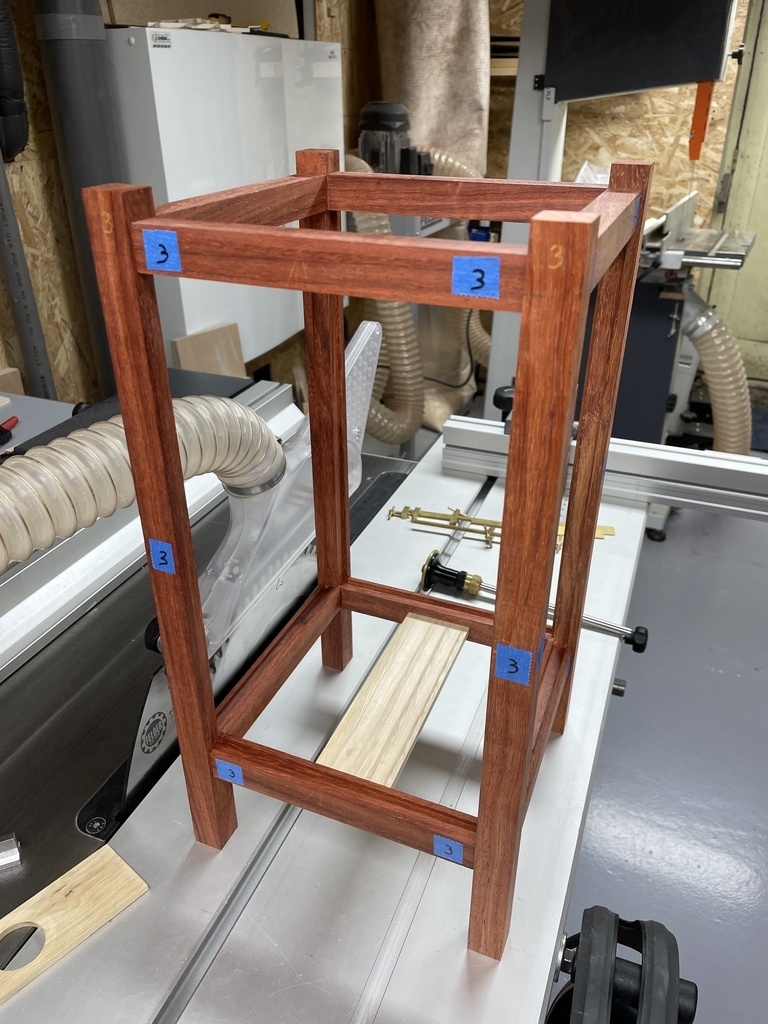

Assemblage à blanc

Support de douille
Réalisé en châtaignier de 6mm d'épaisseur pour usiner les mortaises avec le même bédane que pour les mortaises des montants.

Les panneaux

C'est la partie la plus longue de la réalisation de cette lampe.

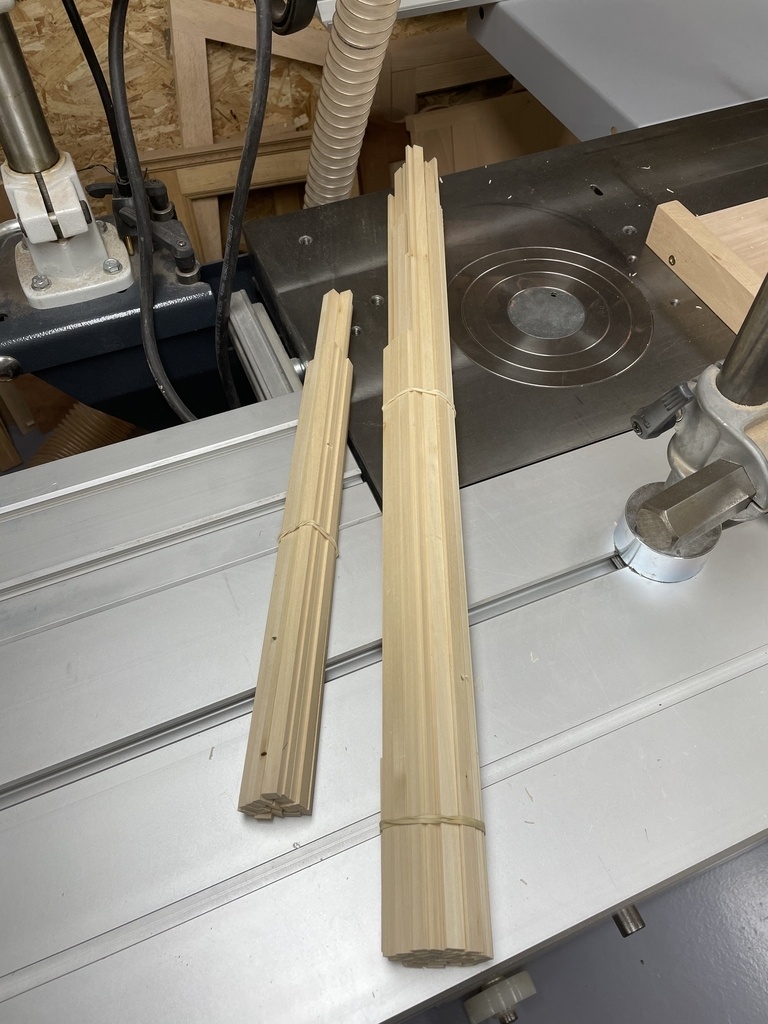

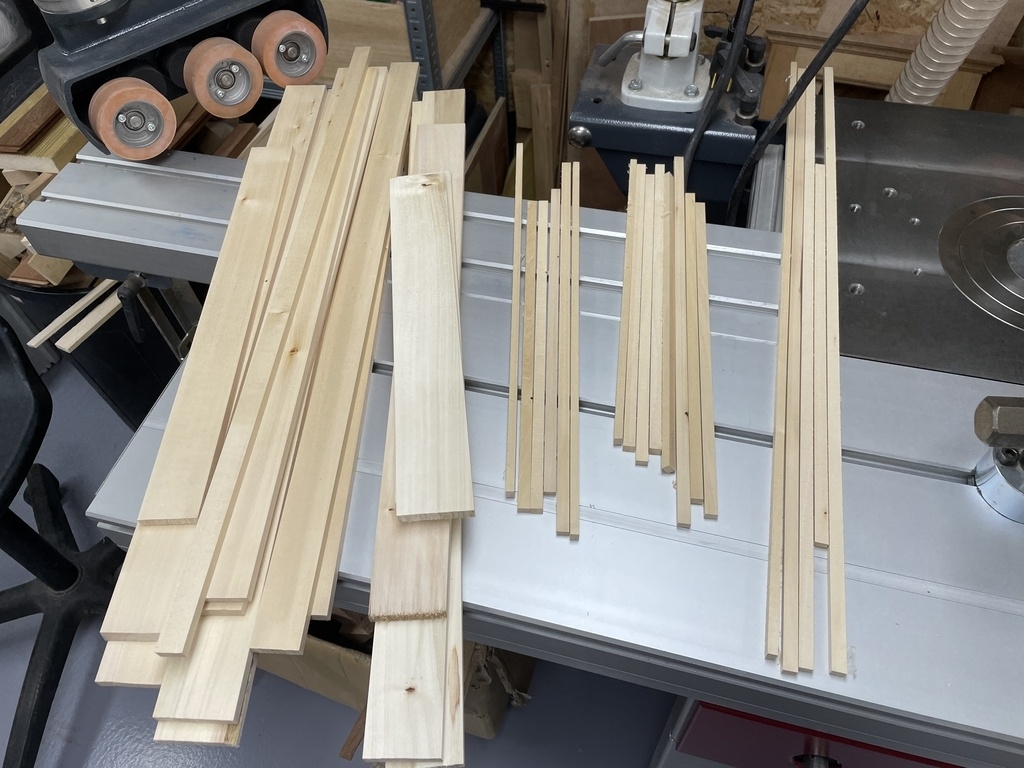

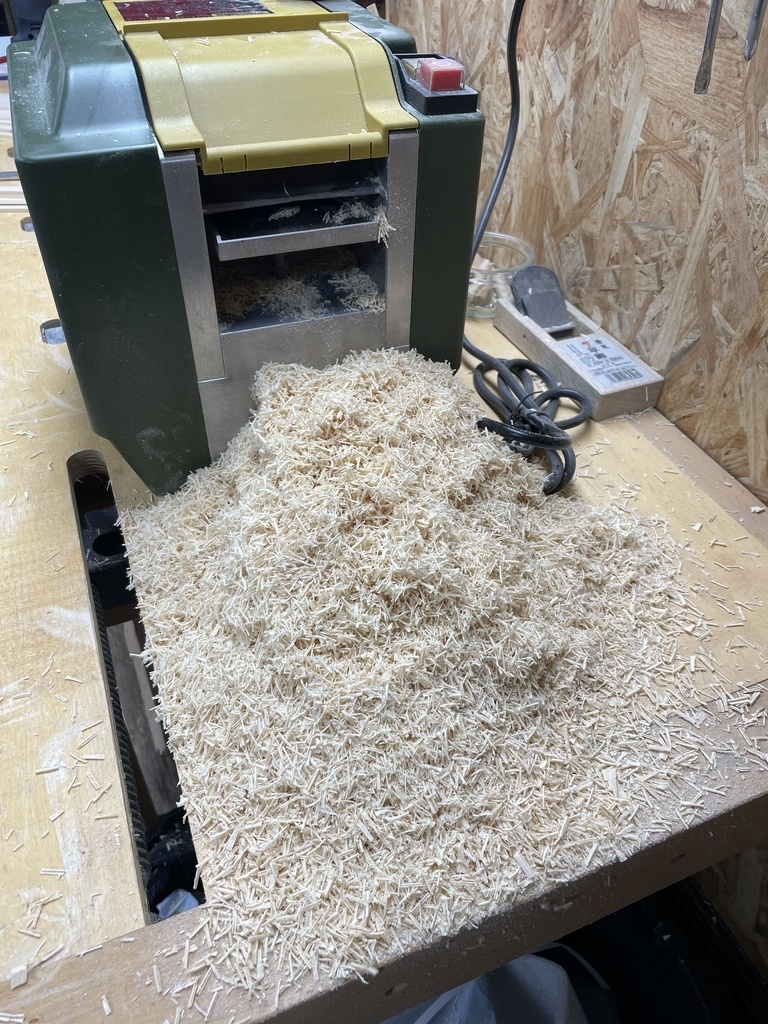

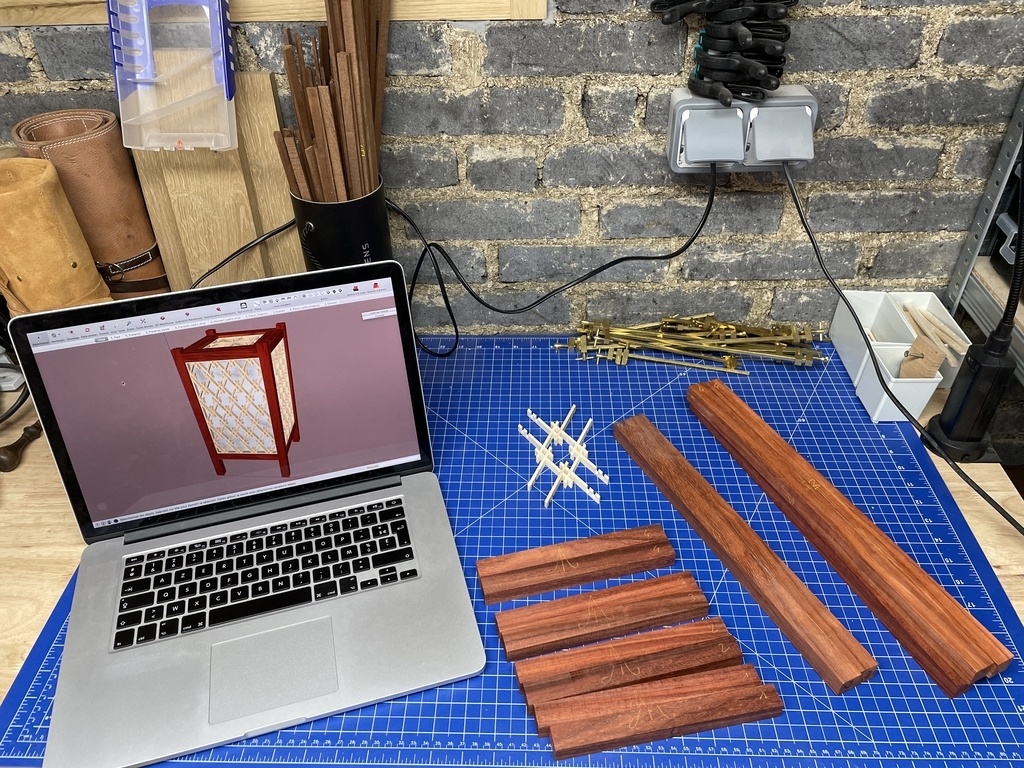

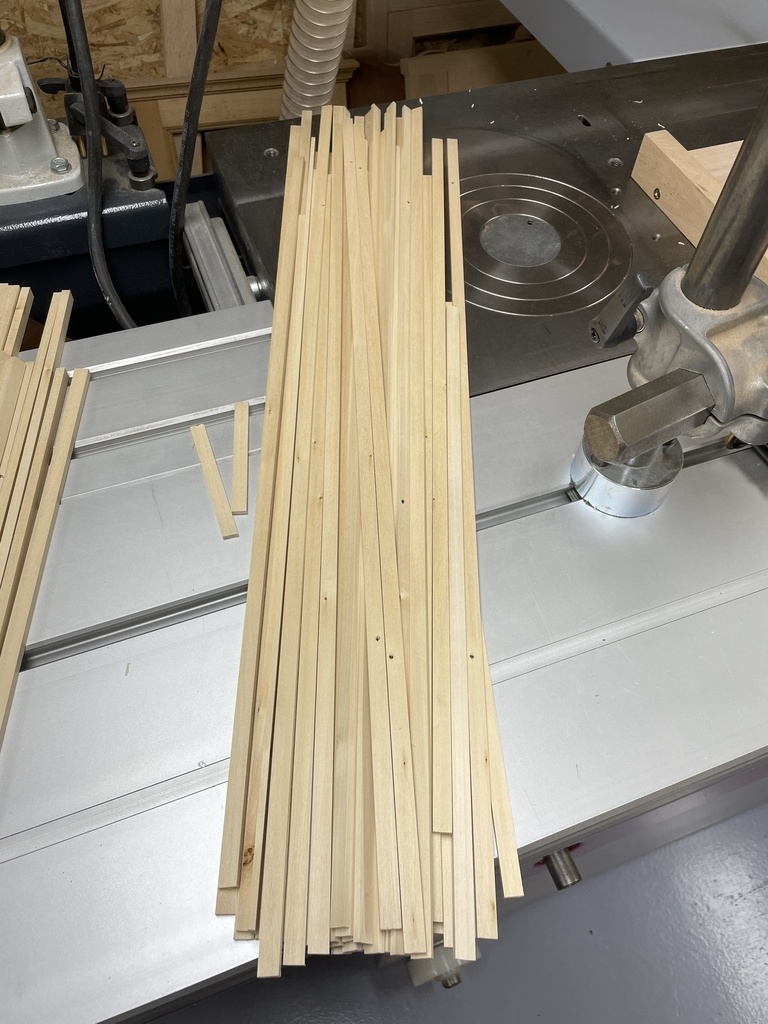

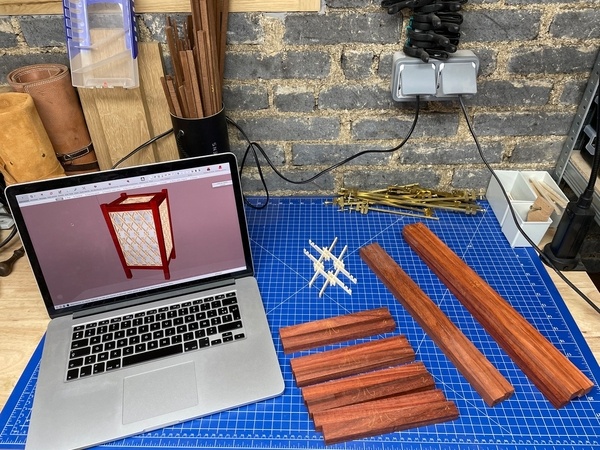

Débit et corroyage

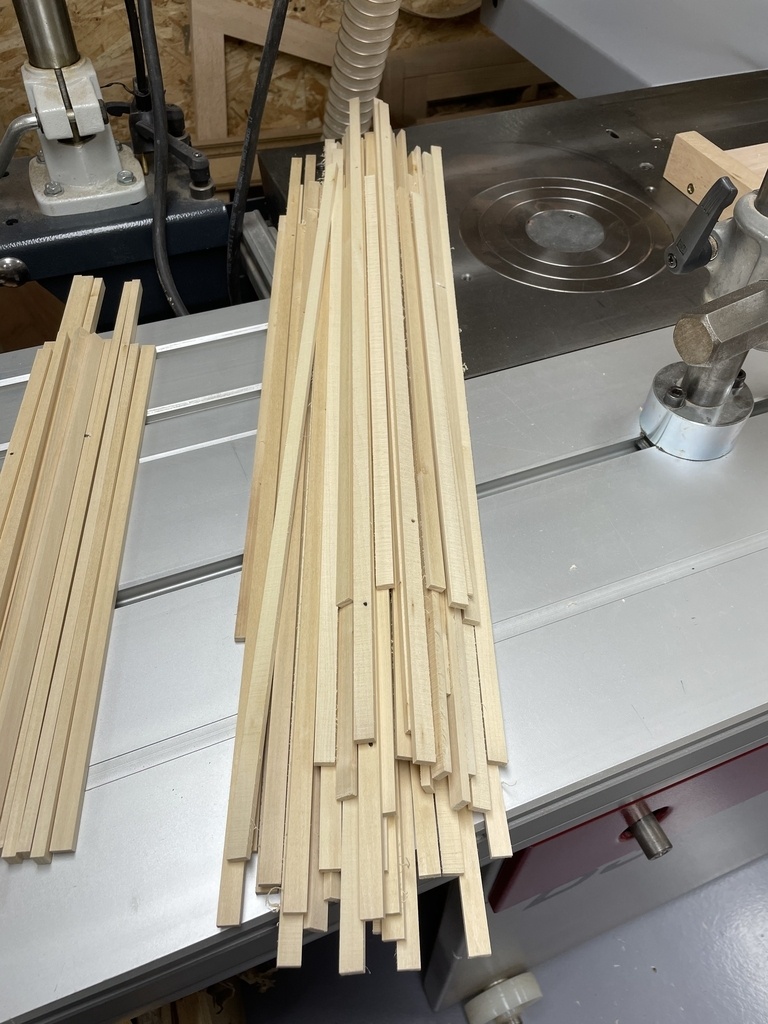

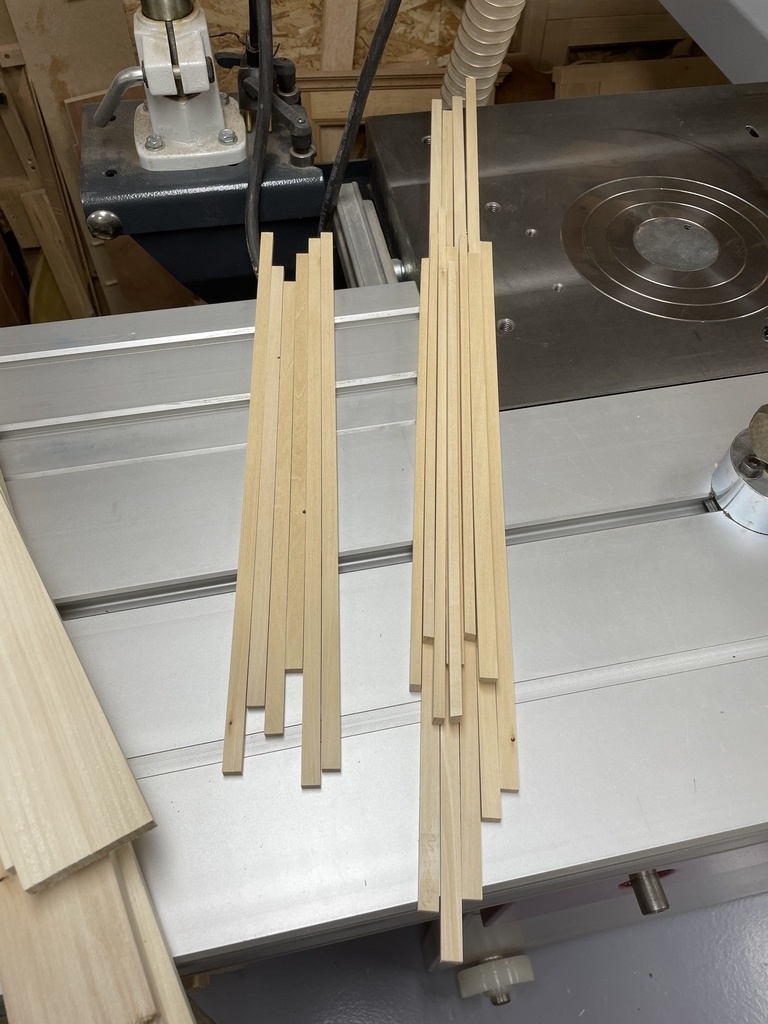

Baguettes d'épaisseur 6mm pour les cadres des panneaux et du chapeau, et baguettes de 3,5mm pour la partie kumikos des panneaux.

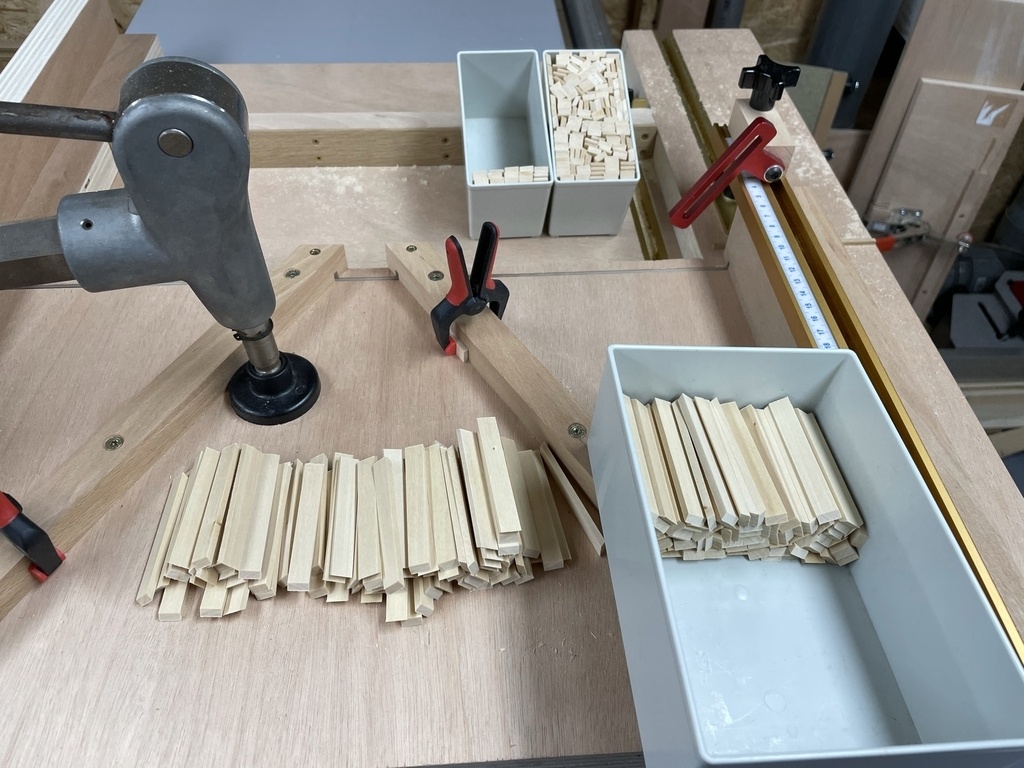

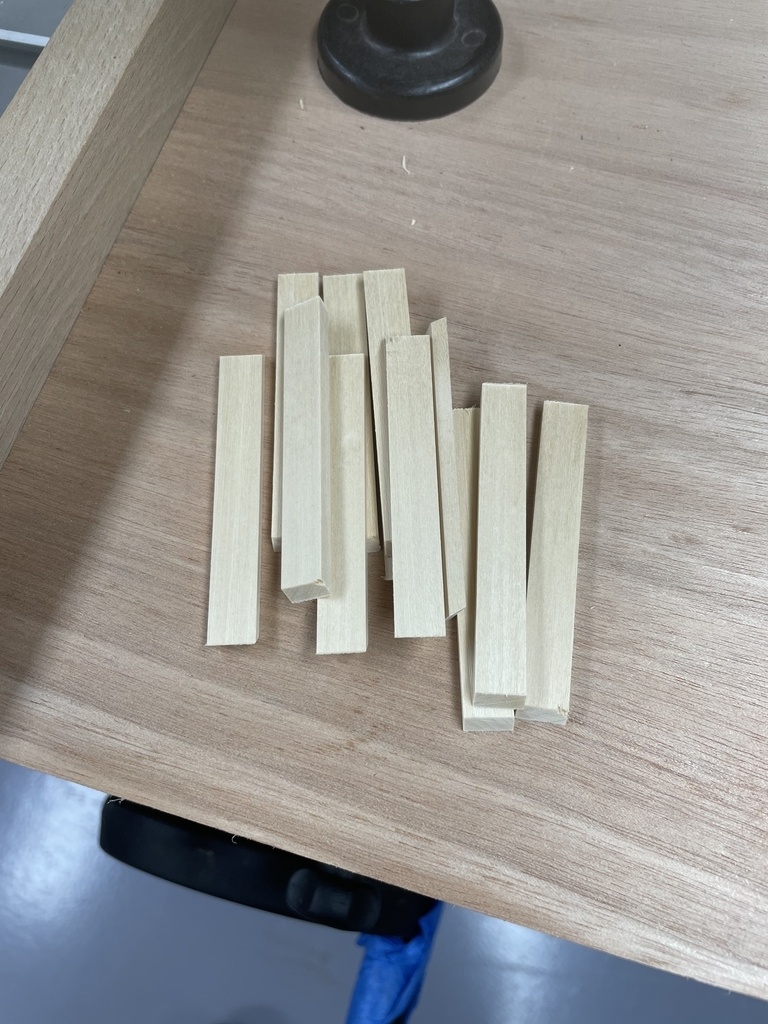

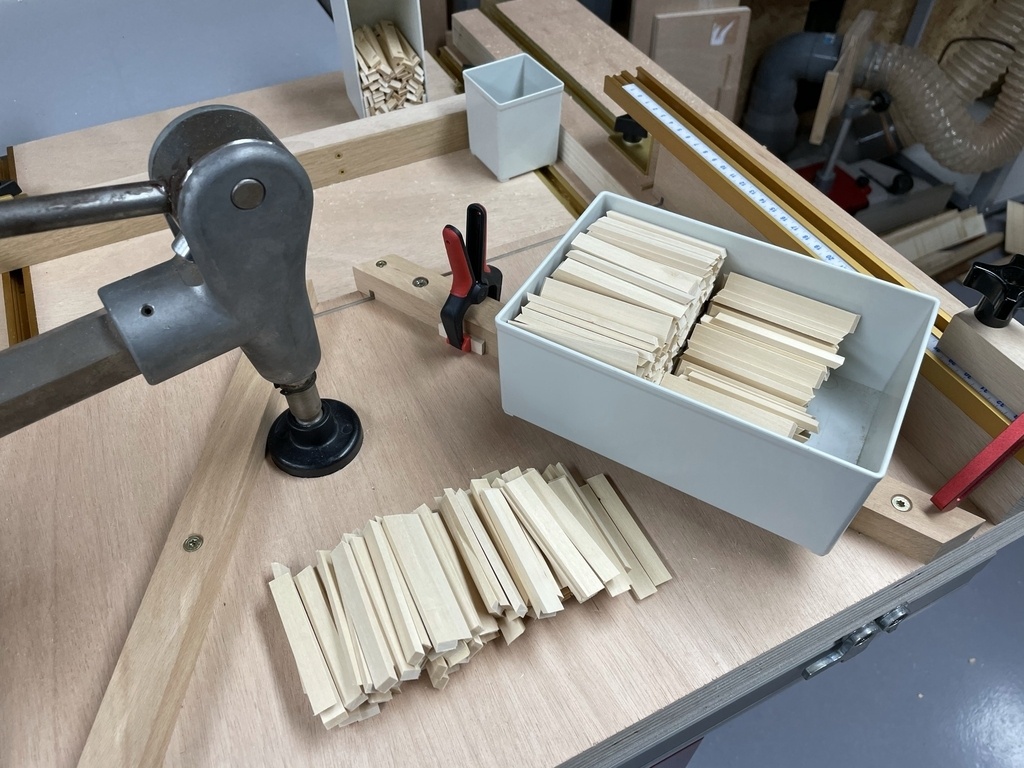

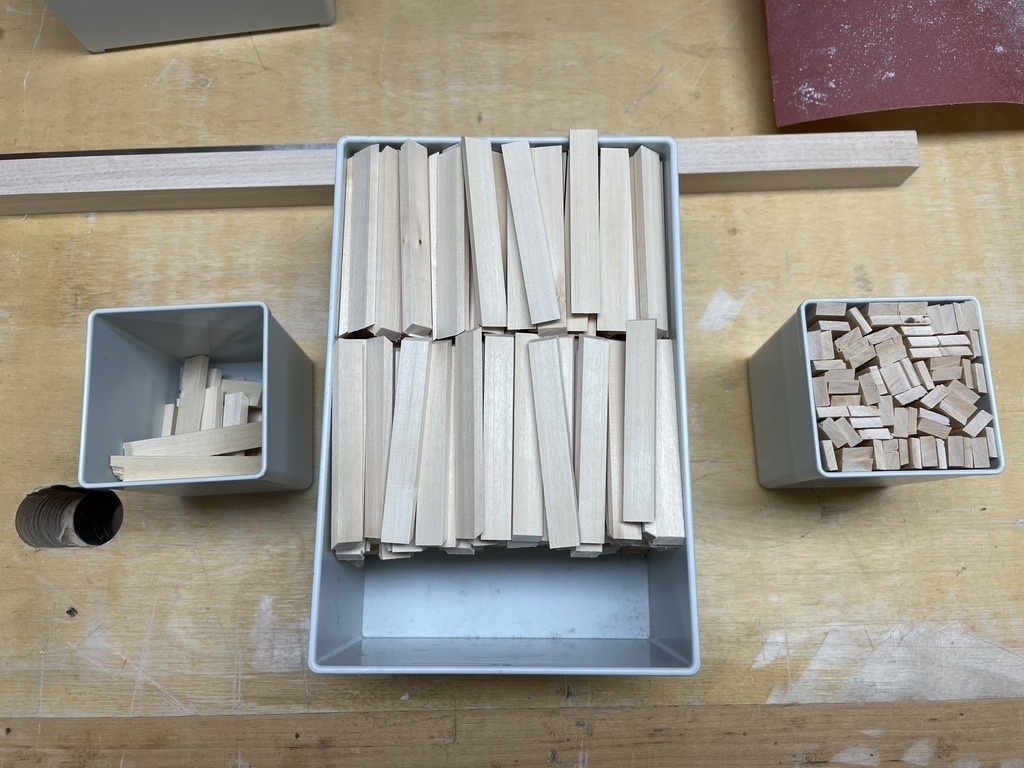

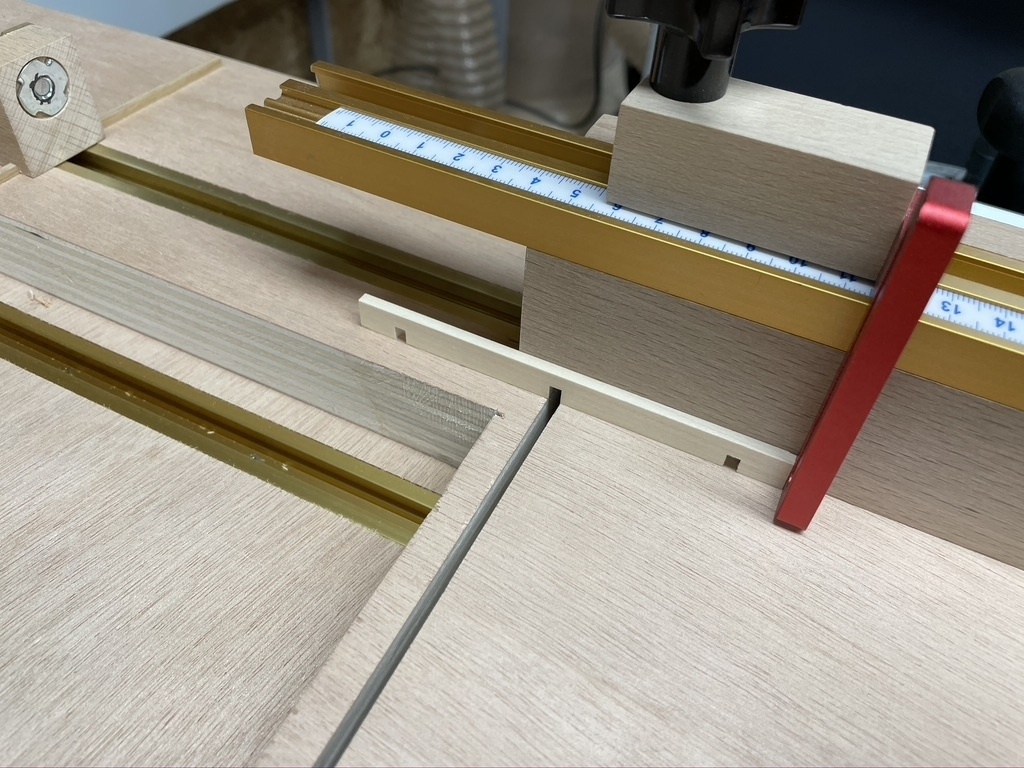

Découpe à longueur des kumikos

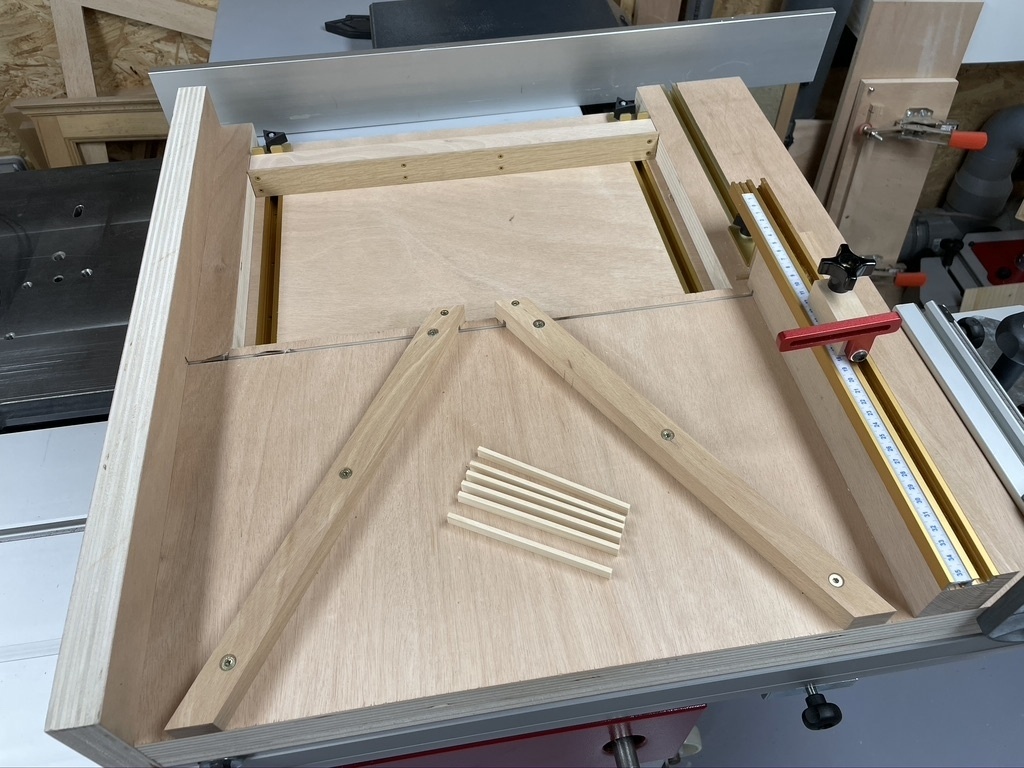

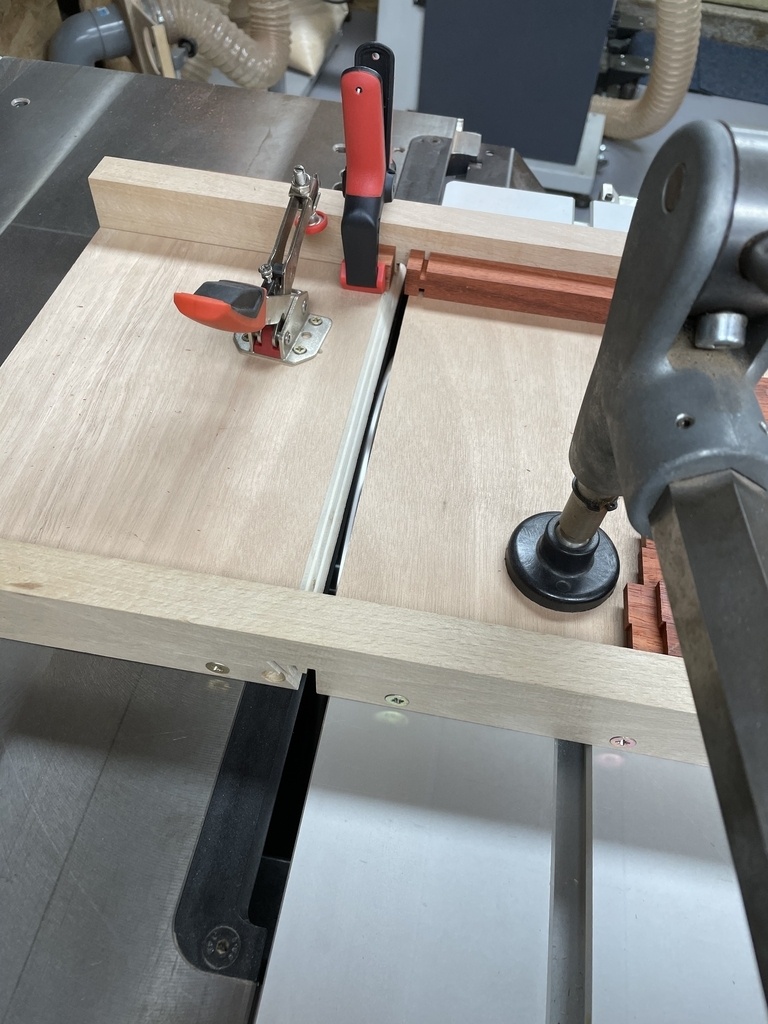

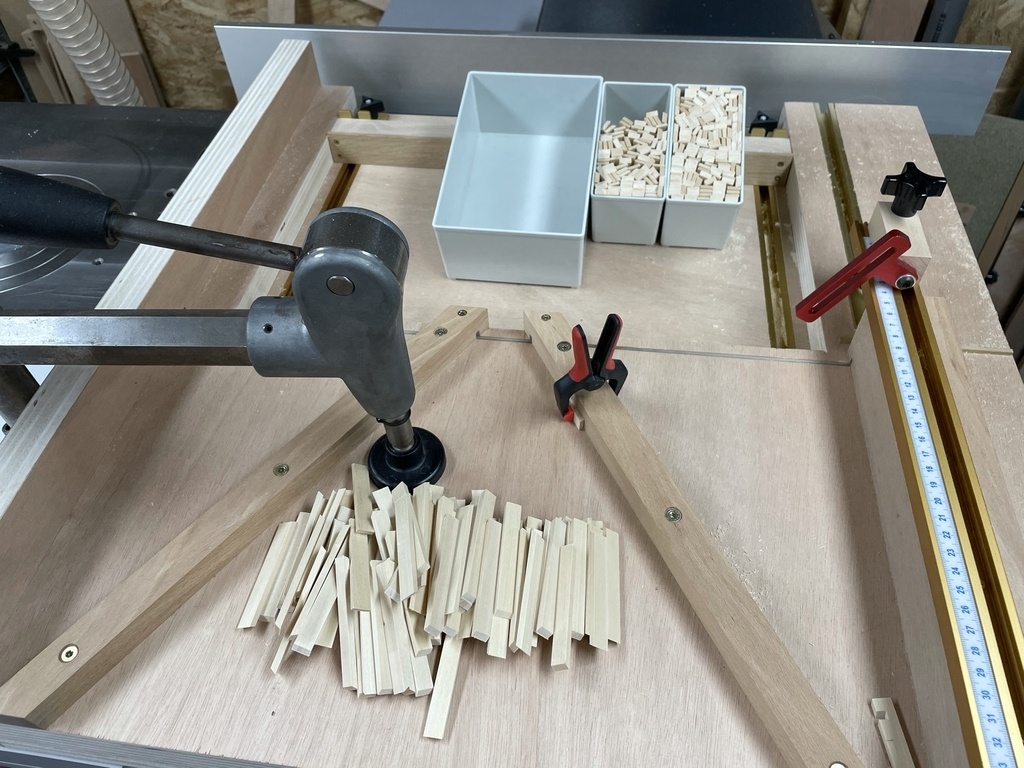

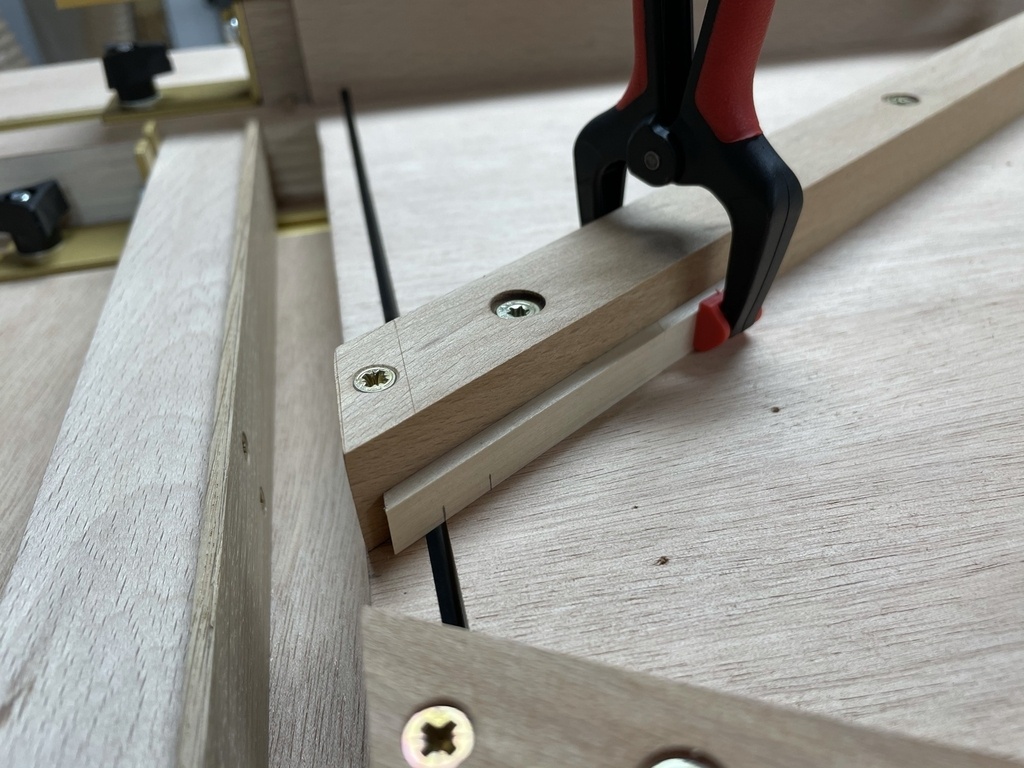

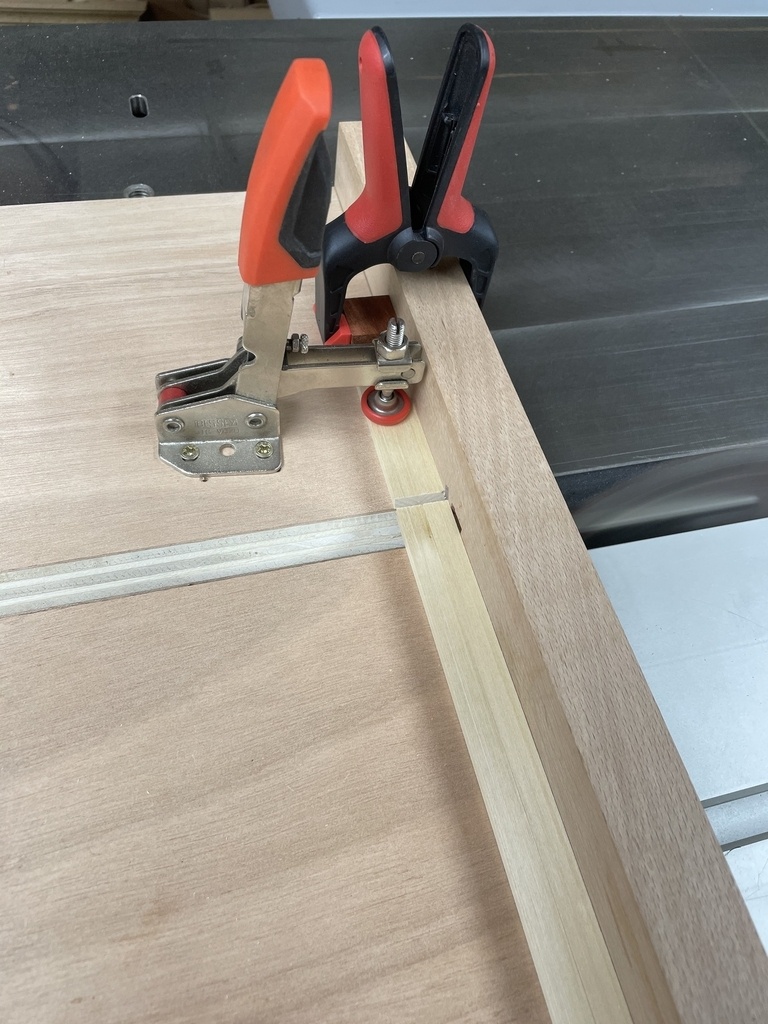

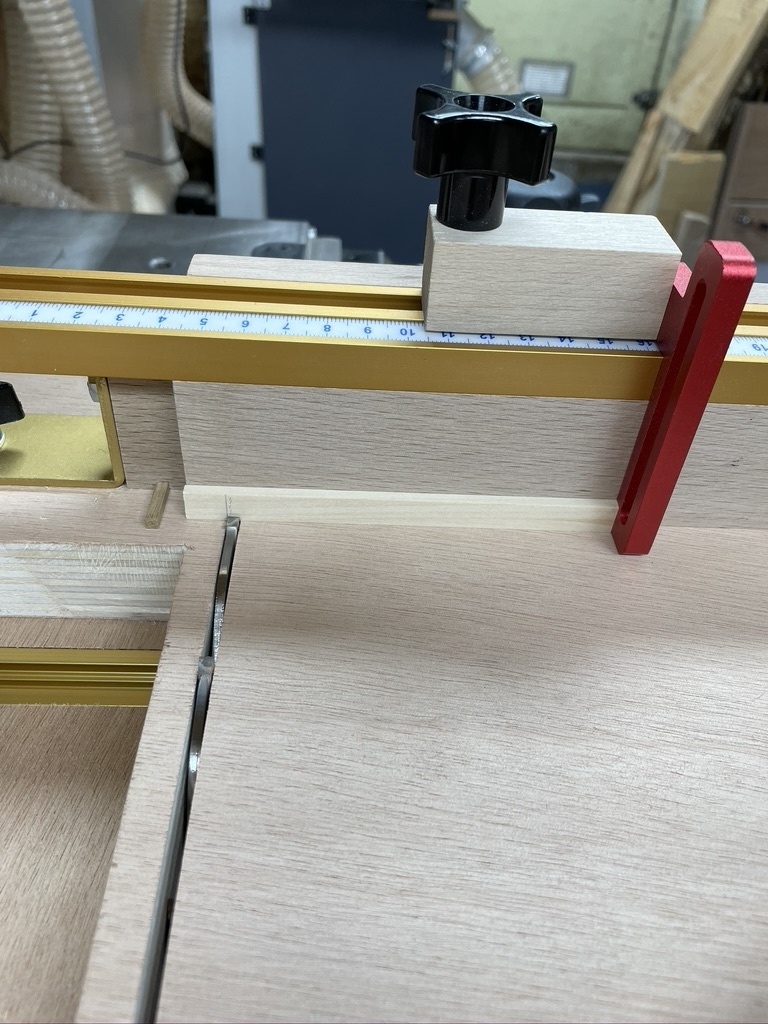

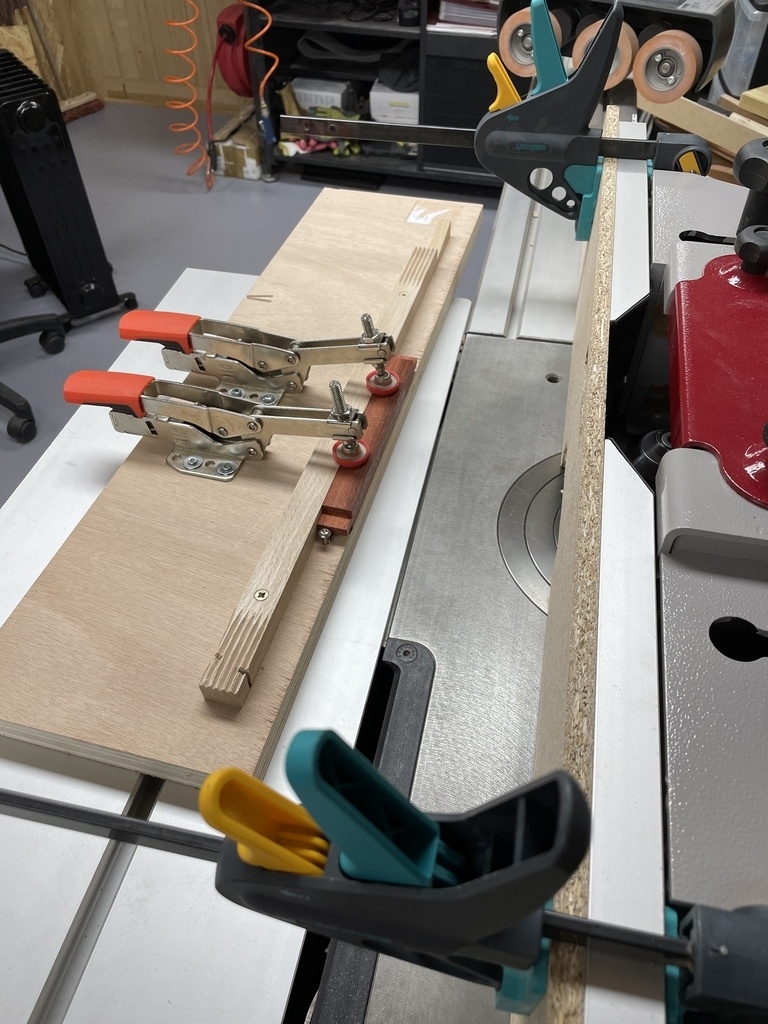

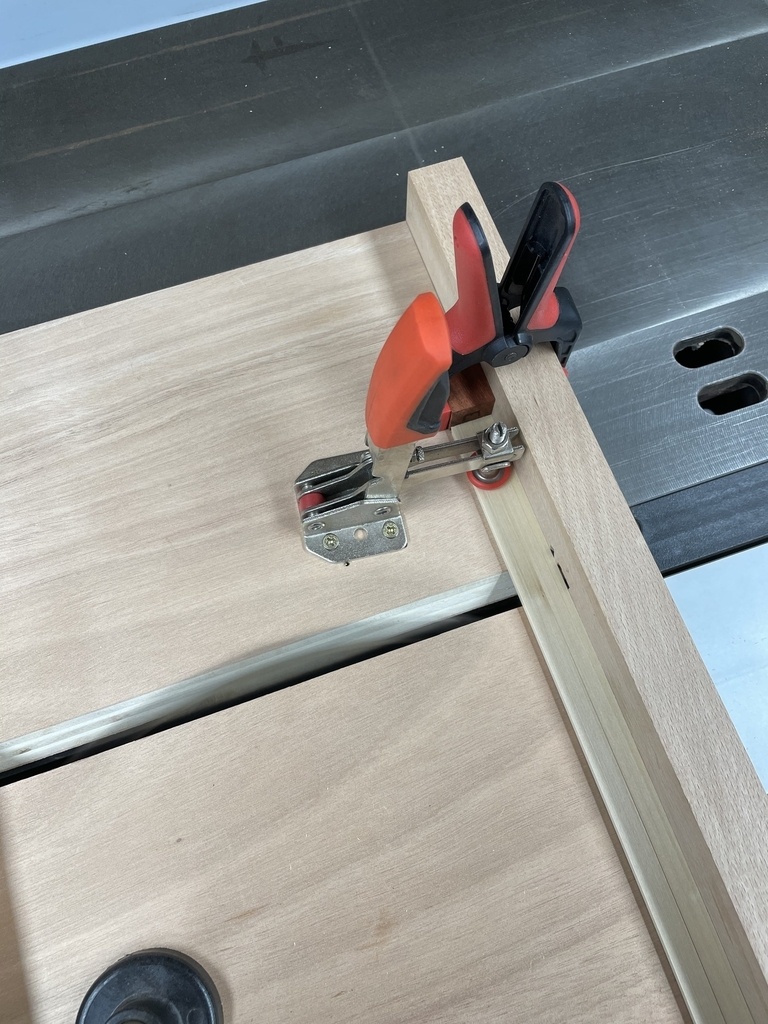

J'ai utilisé un gabarit pour ma scie à format, et incliné la lame à 60° pour réaliser les coupes : 2 kumikos faits en parallèle.

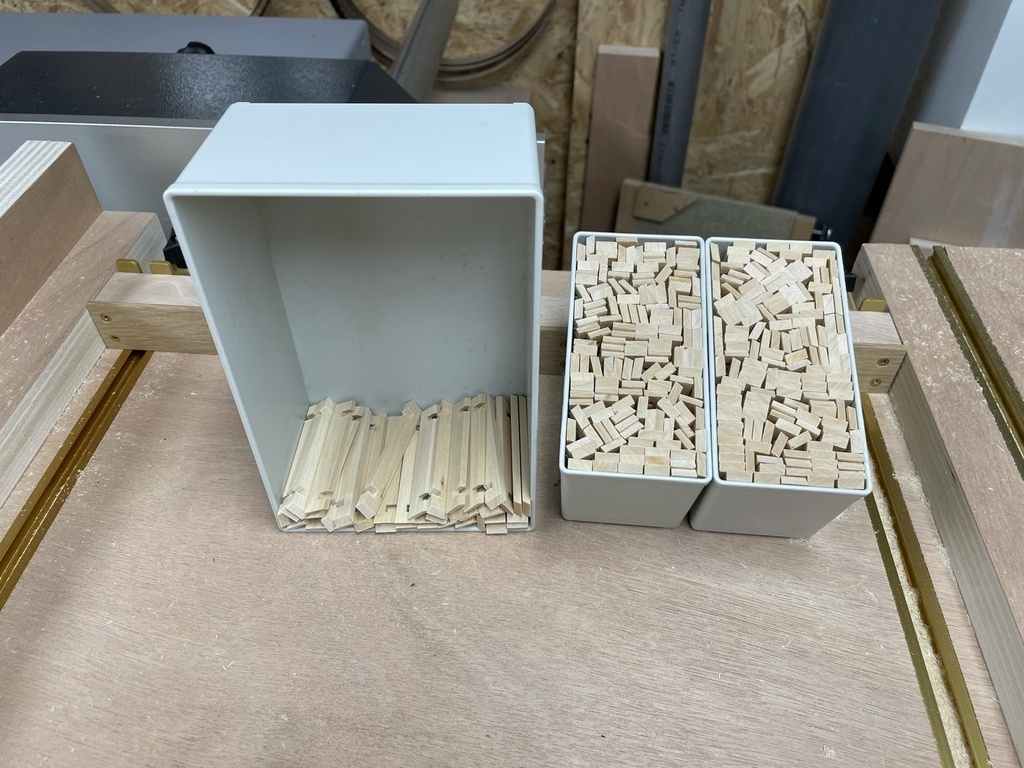

Il me fallait 320 pièces au total. J'ai du en fabriquer environ 340, plus tout un lot avec des défauts que je pouvais utiliser pour les pièces non entières dans le panneau une fois les bords de ce dernier découpés.

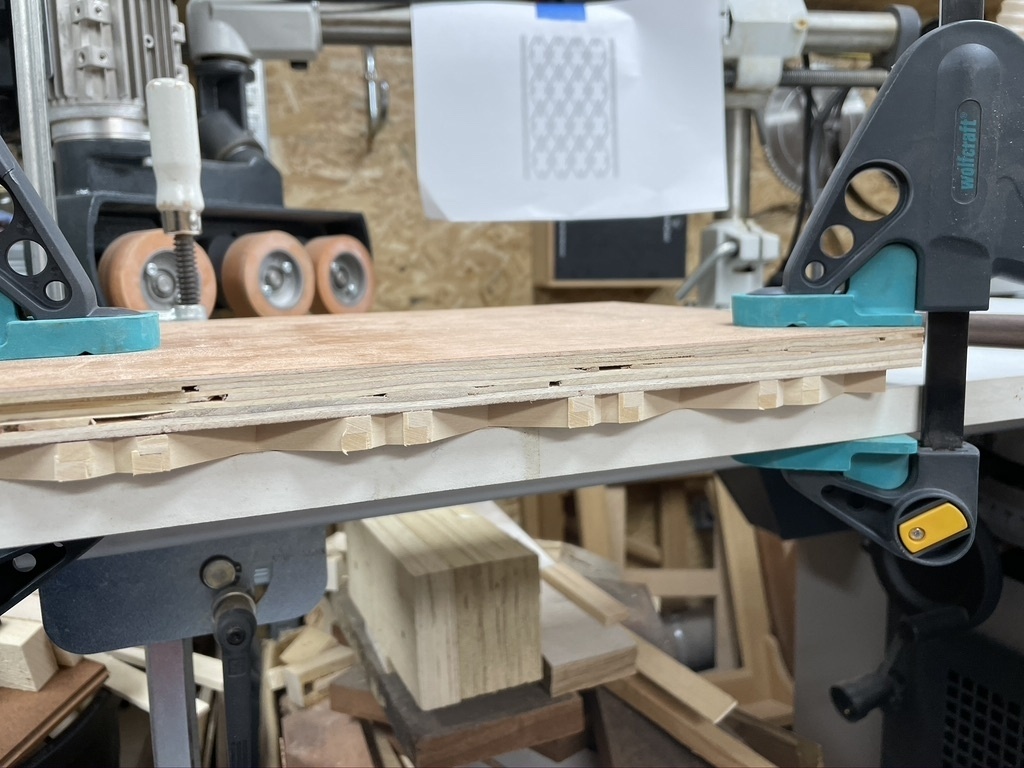

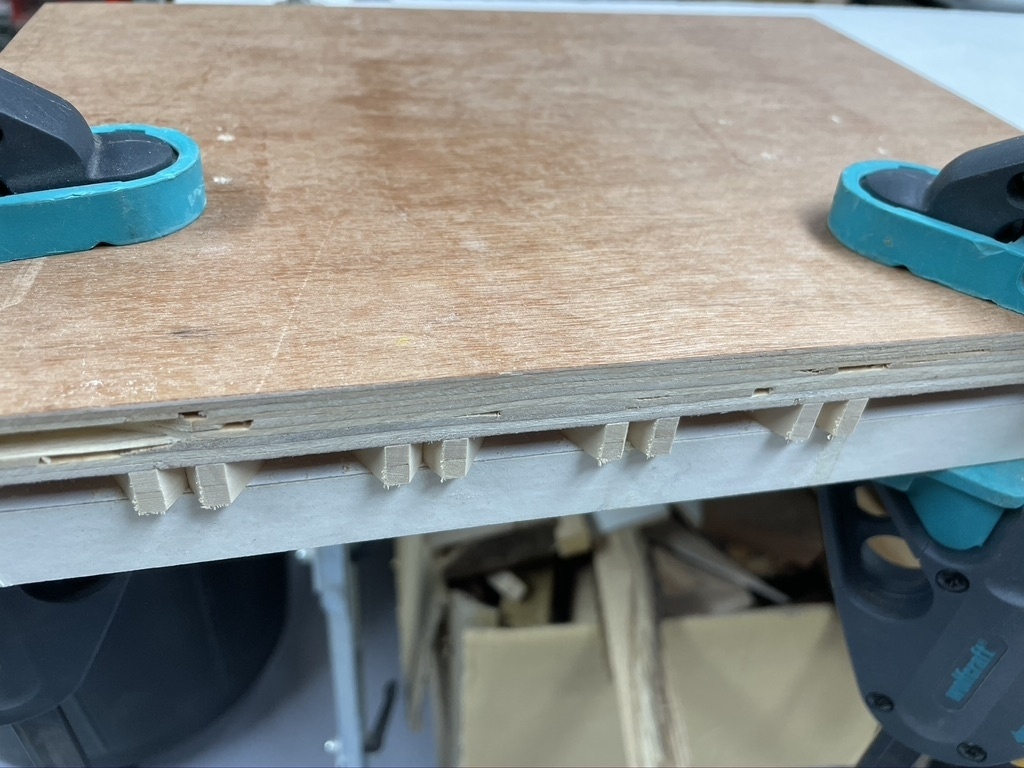

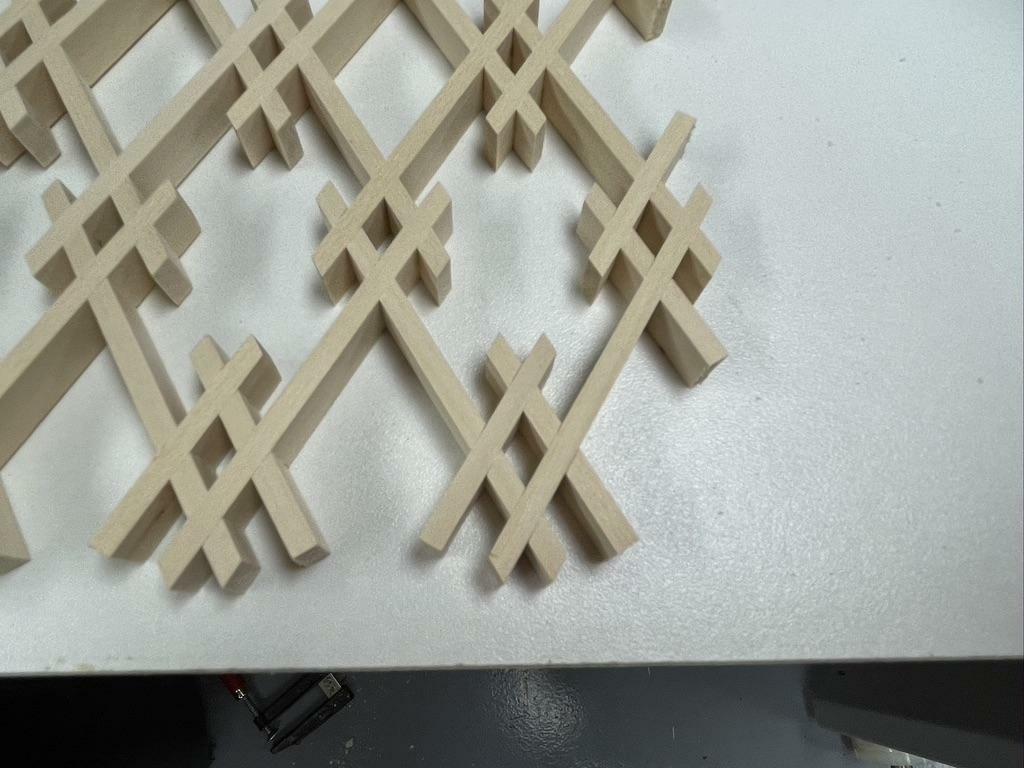

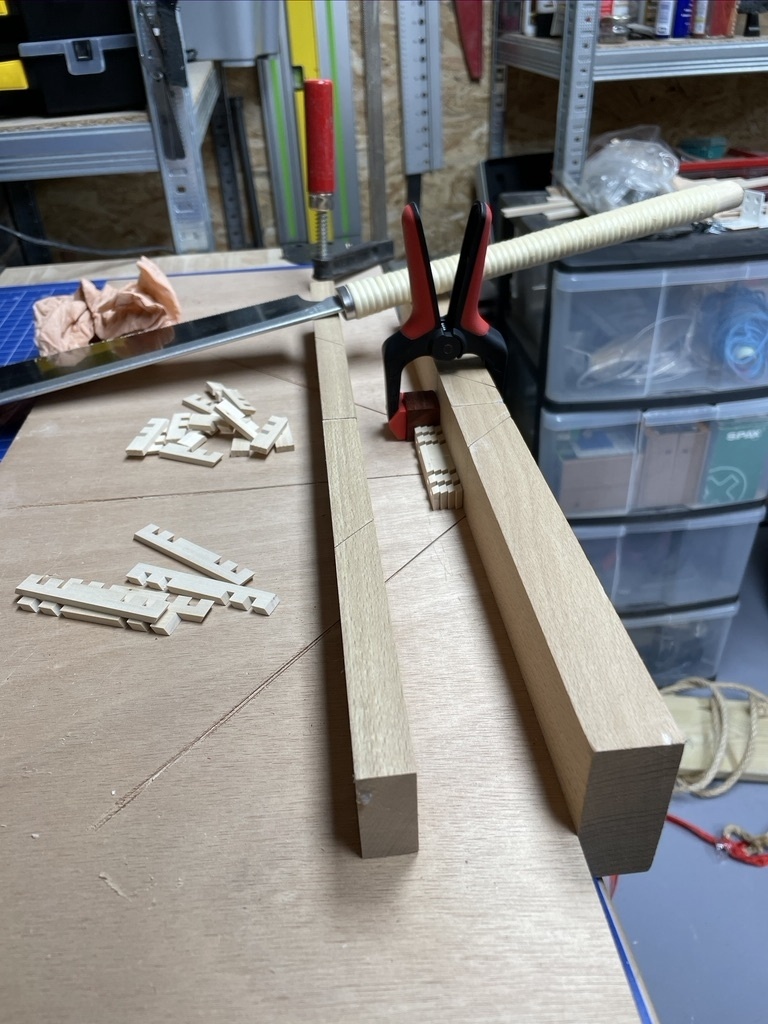

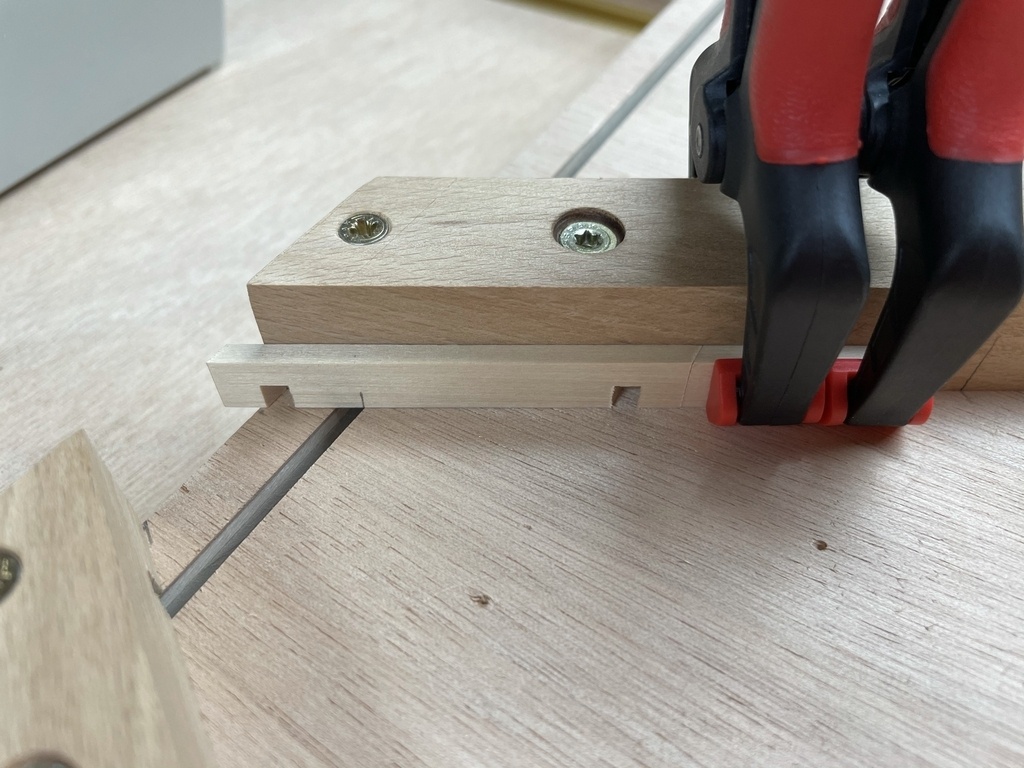

Réalisation des entailles à mi-bois acte 1

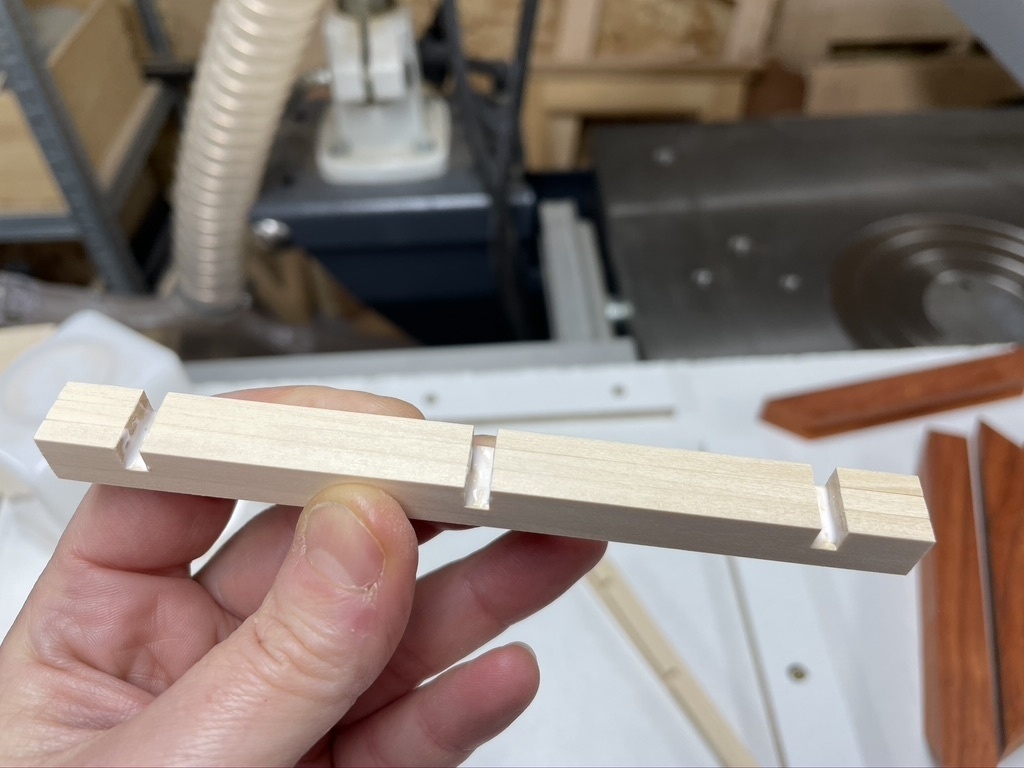

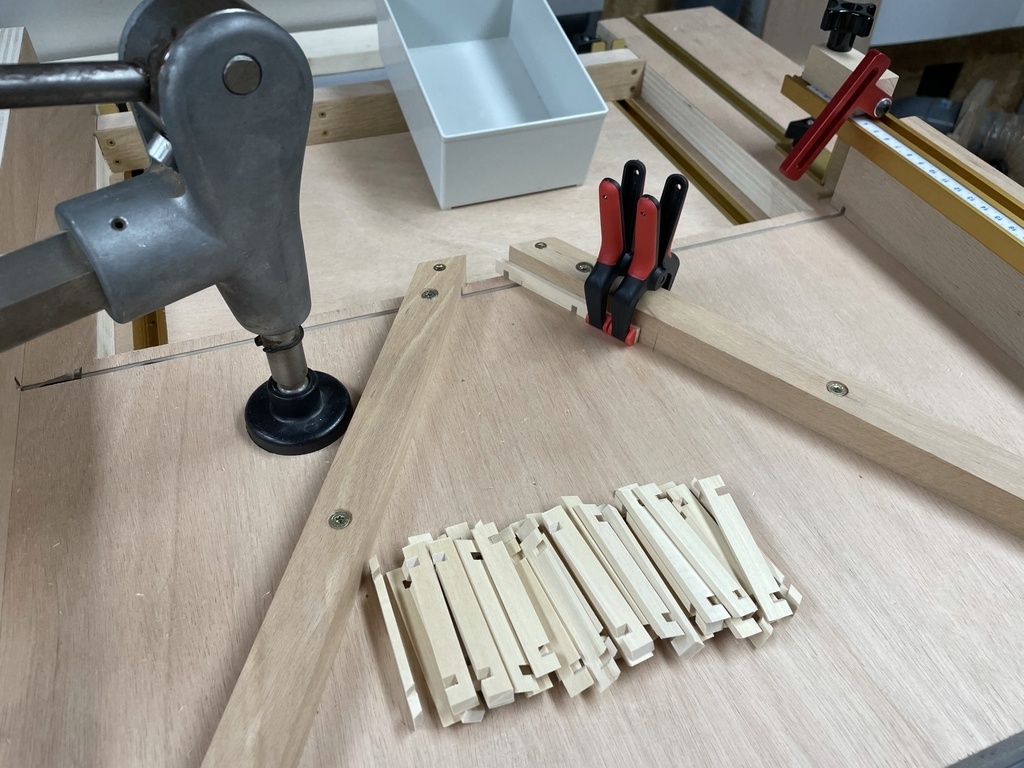

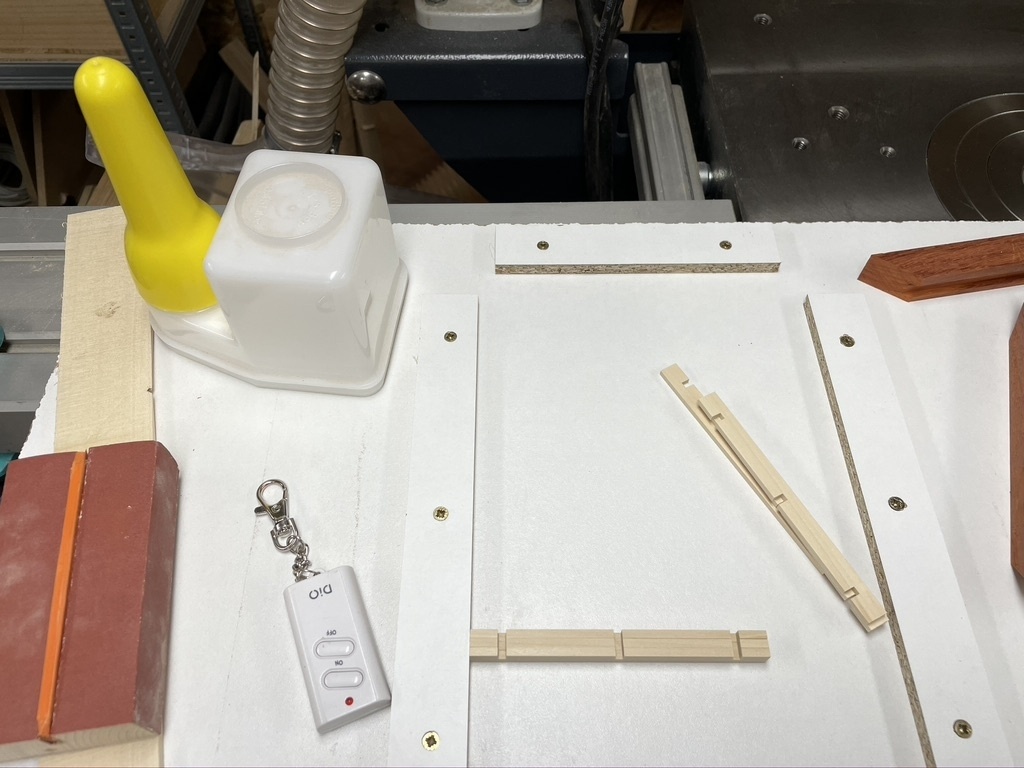

Ce sont les entailles extérieures, réalisées avec un gabarit à grille mitsukude (Toujours pas présenté car pas complètement terminé 😐)

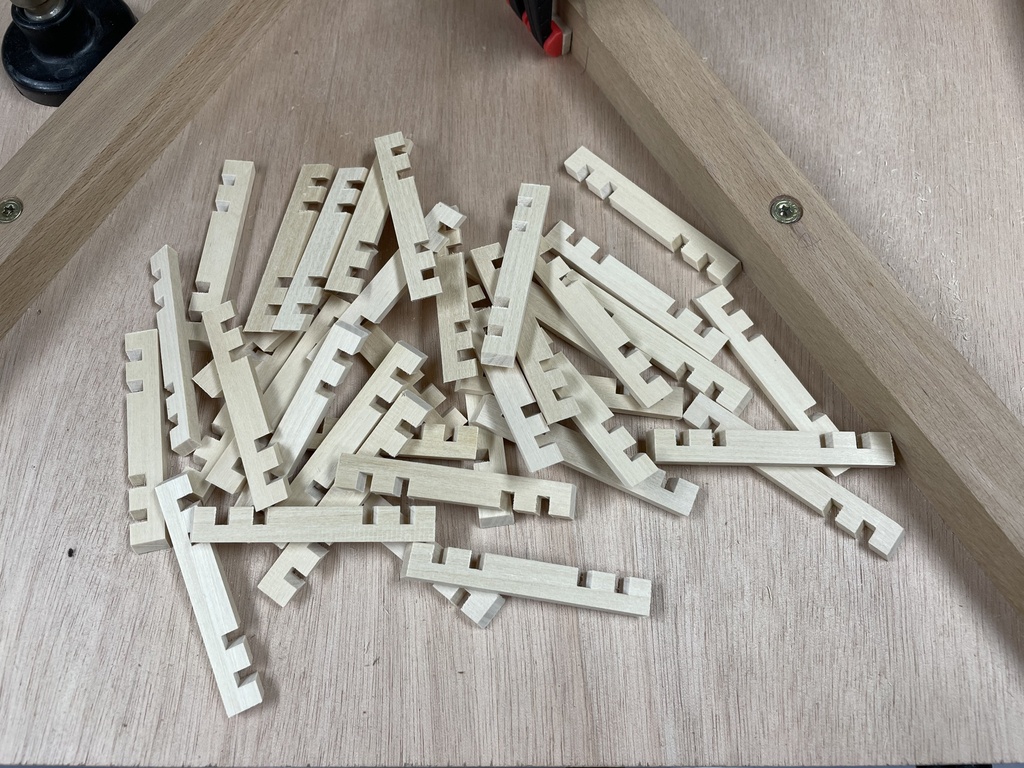

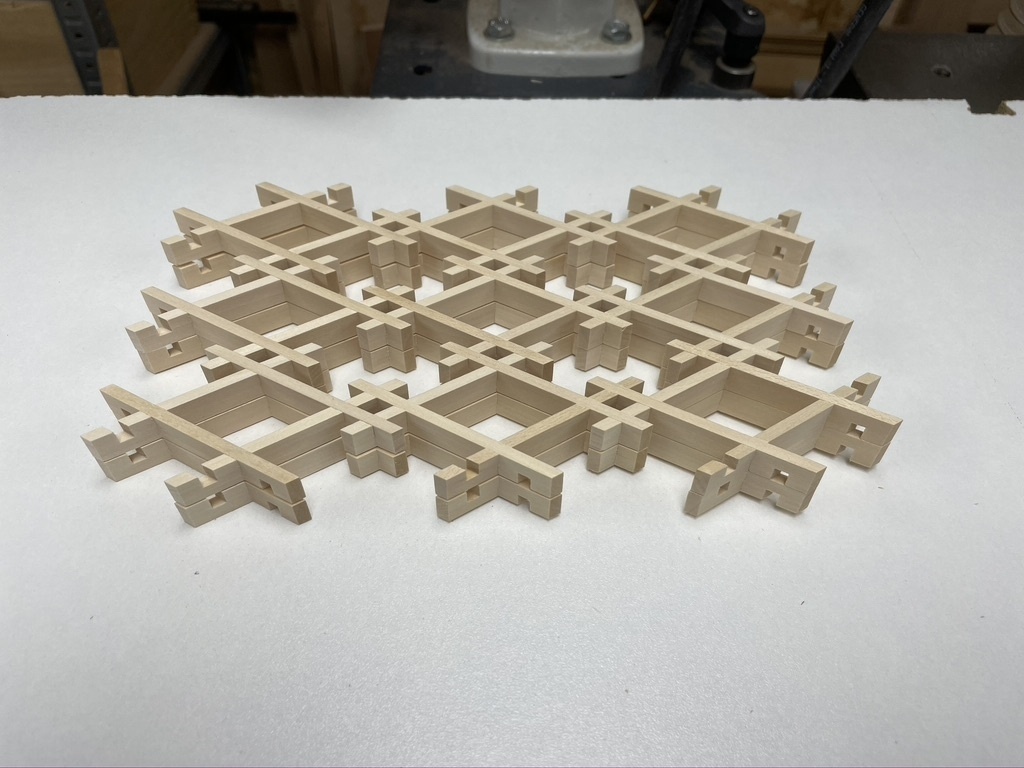

Réalisation des entailles à mi-bois acte 2
On reprend les mêmes en avançant de 10mm la cale sur le gabarit. 😅

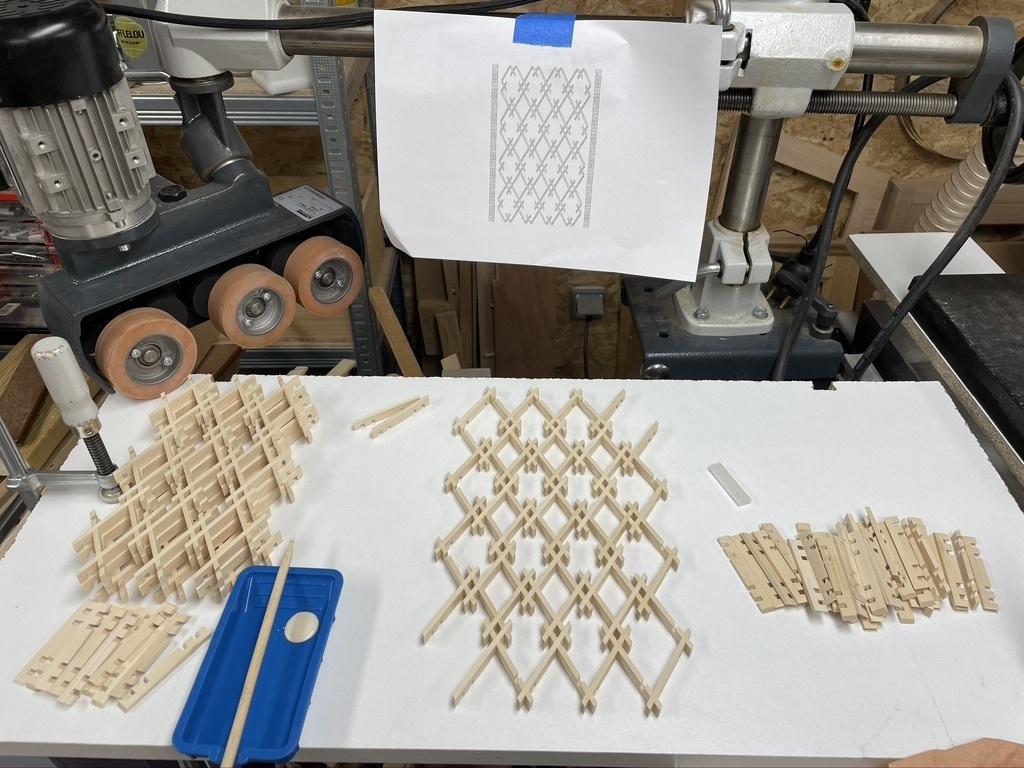

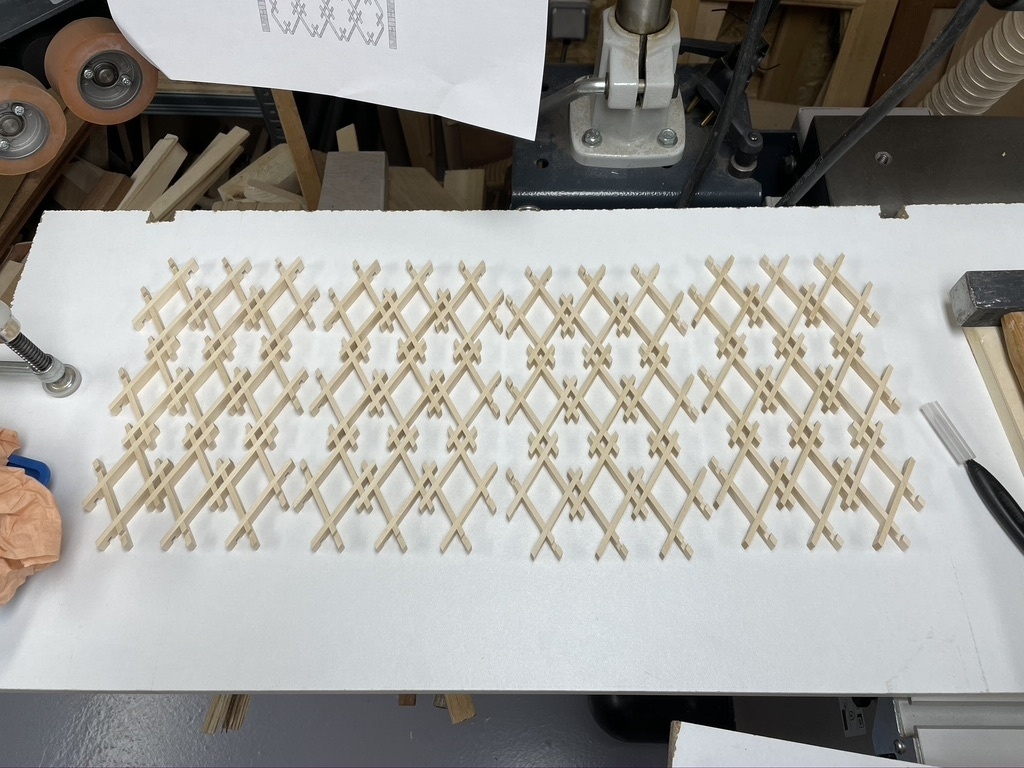

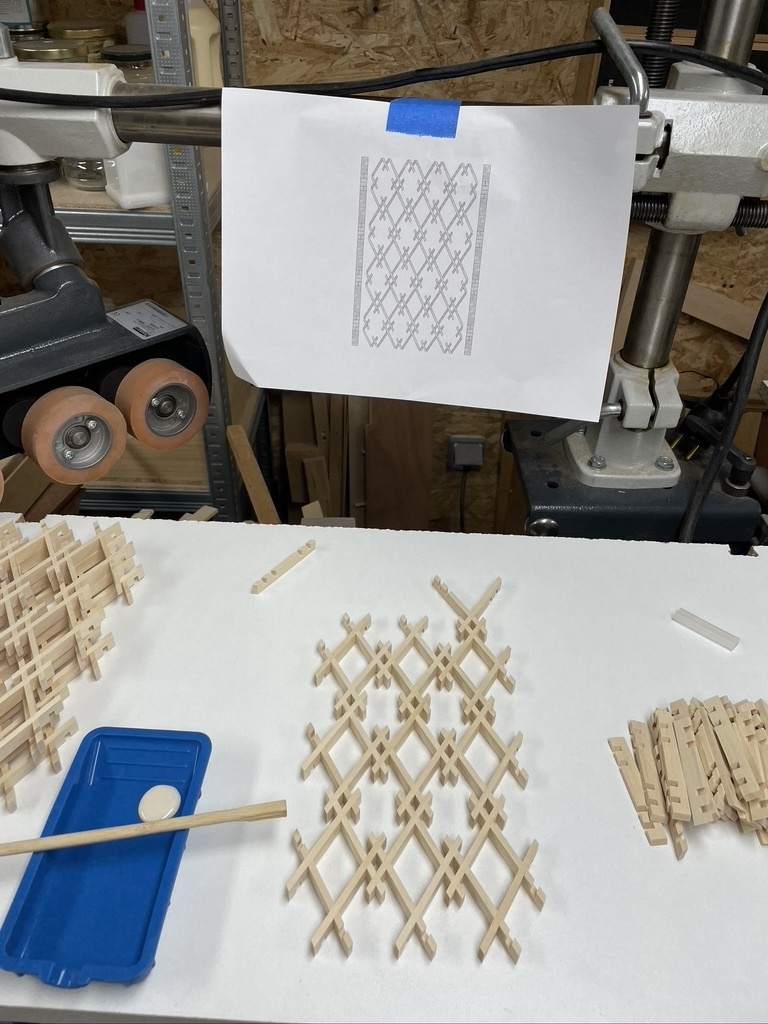

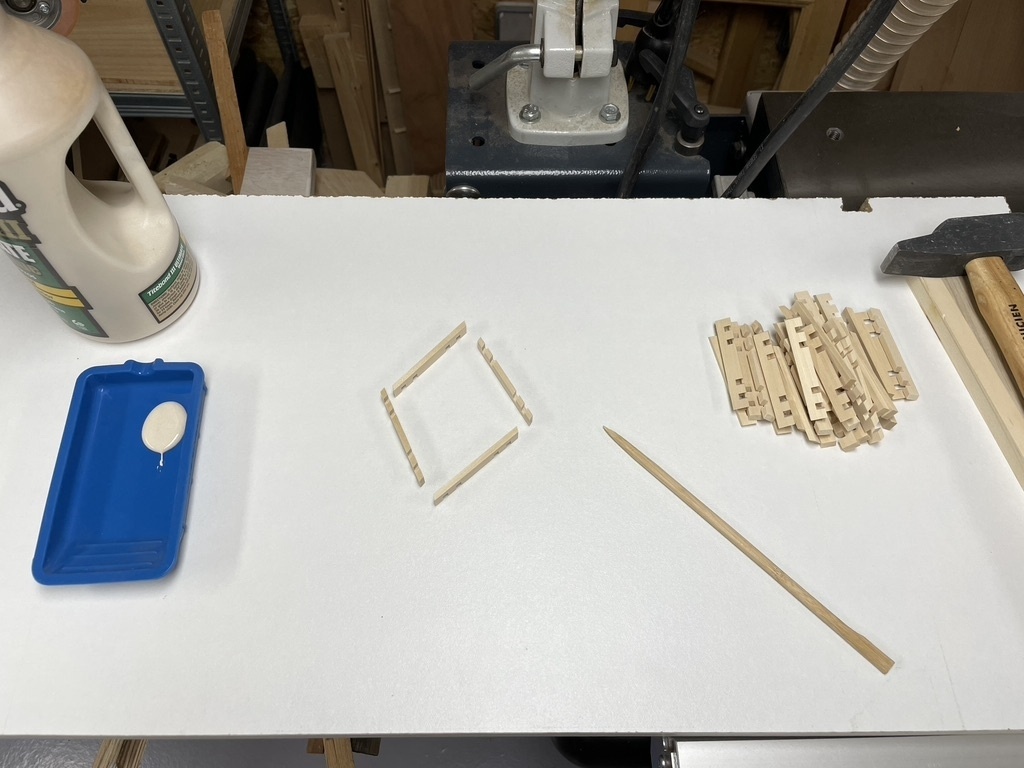

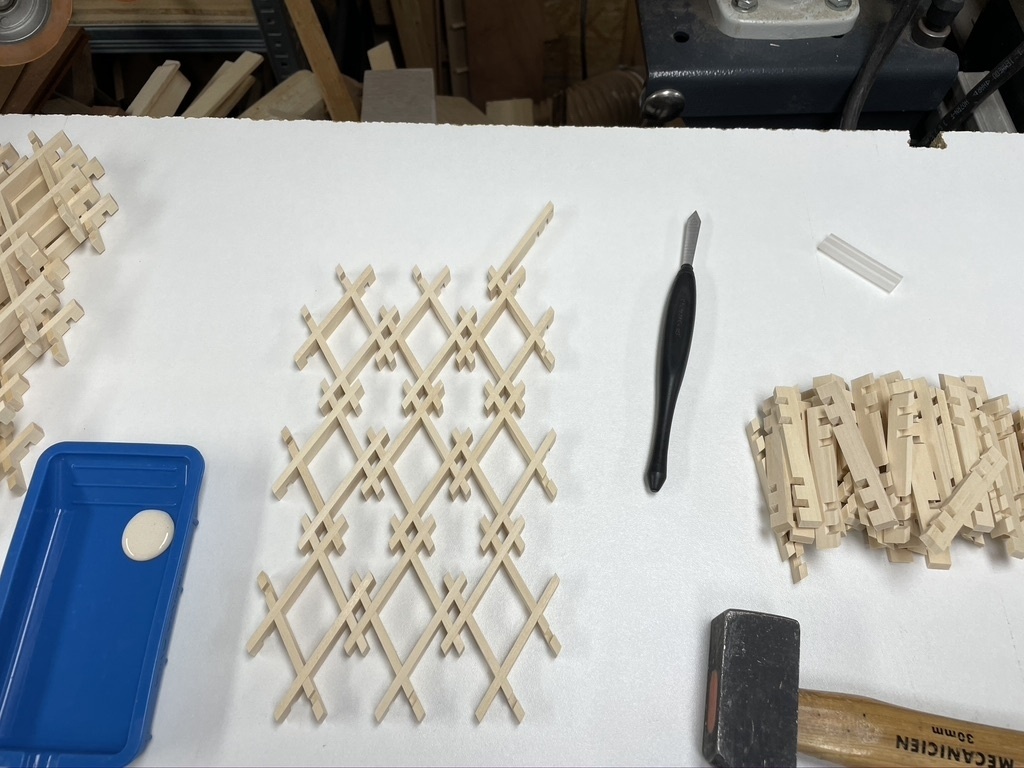

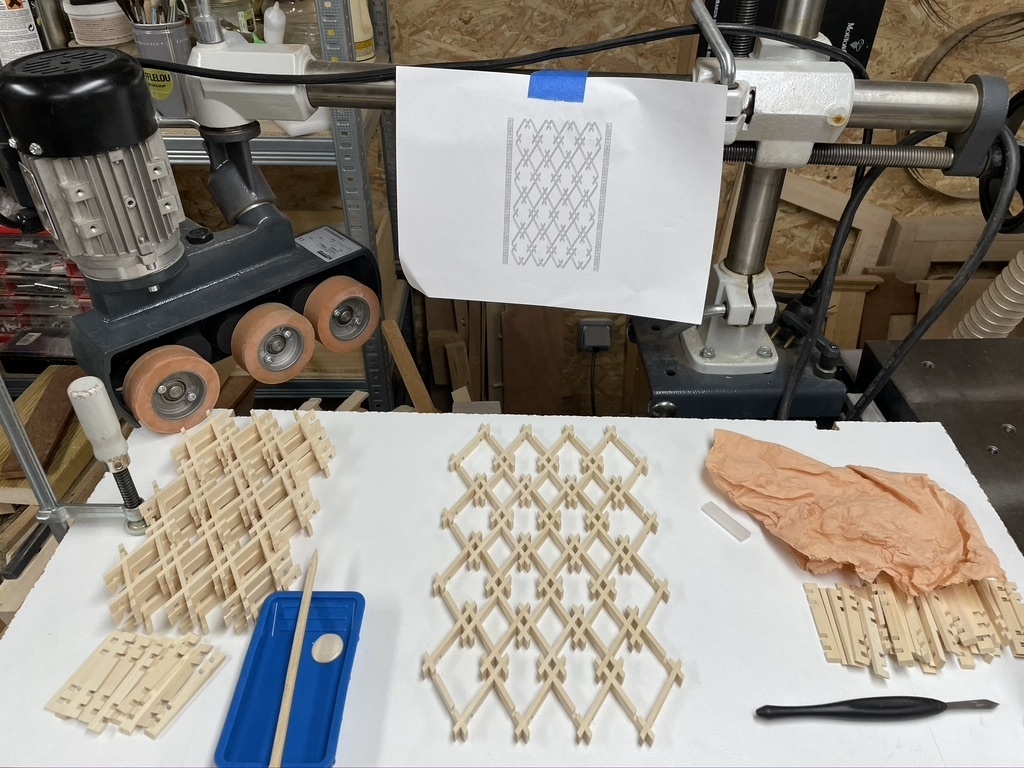

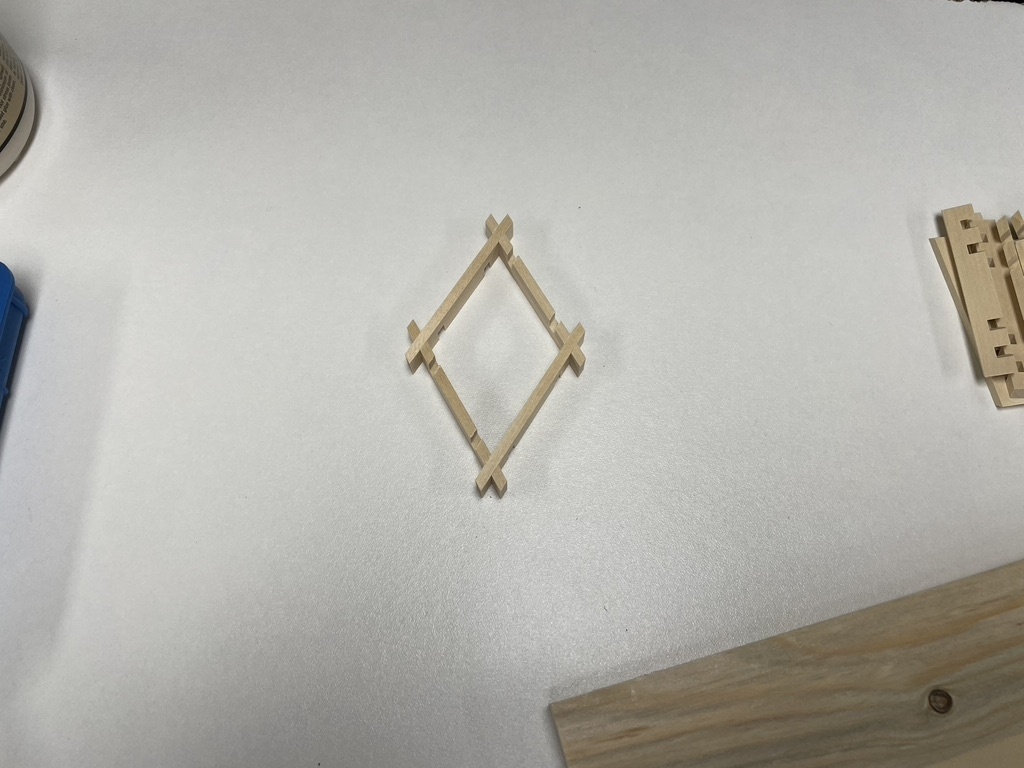

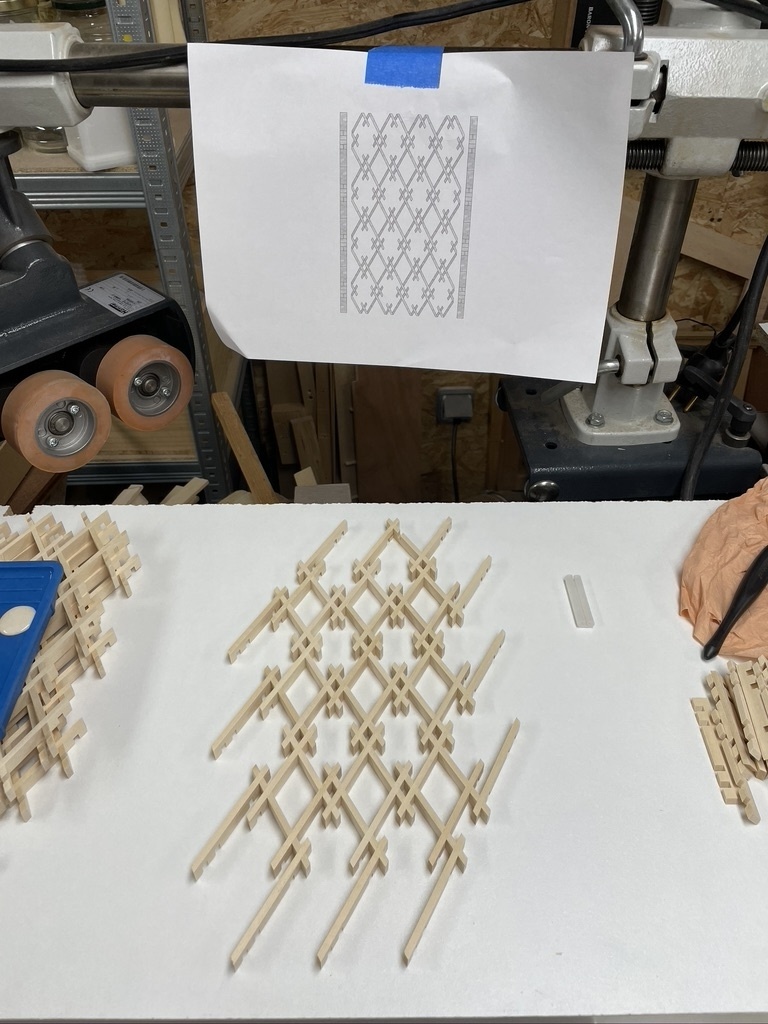

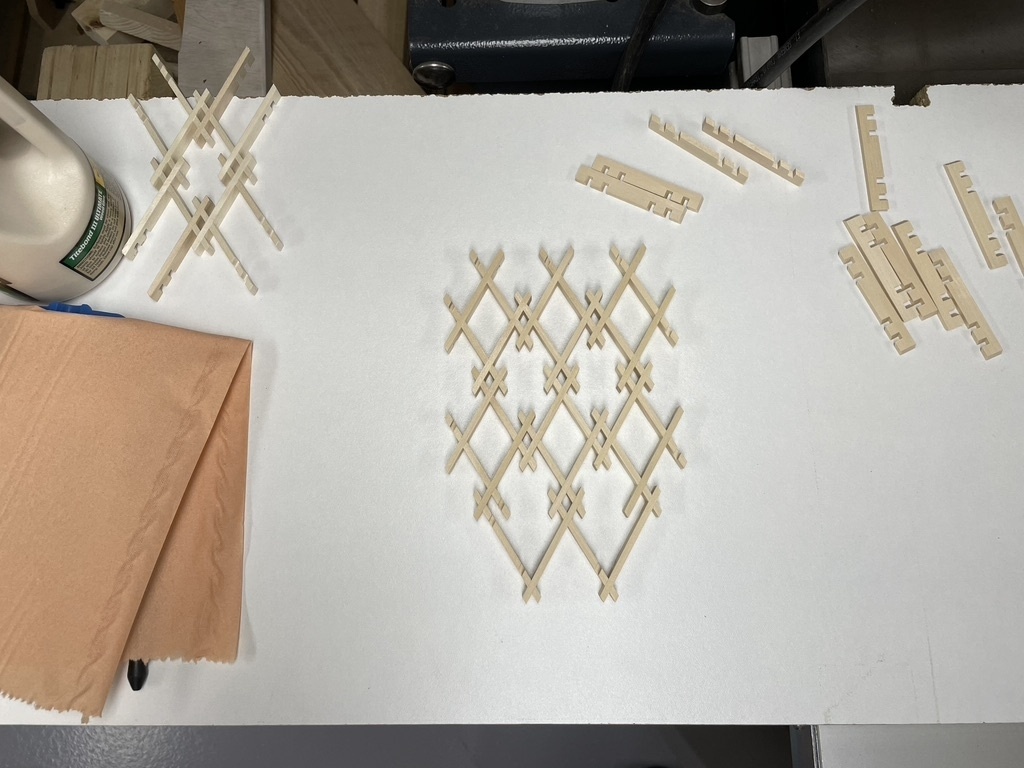

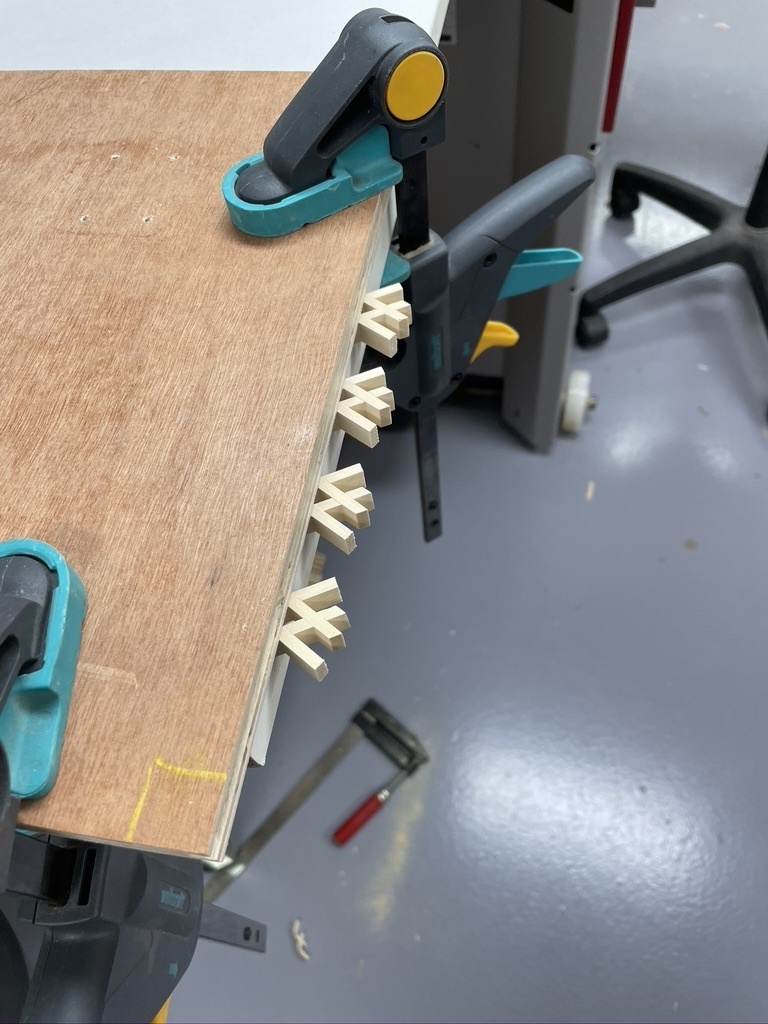

Collage des kumikos entiers
Ces pièces sont celles qui ne dépassent pas du cadre. Elles ne doivent avoir aucun défaut, tout du moins apparent 😉

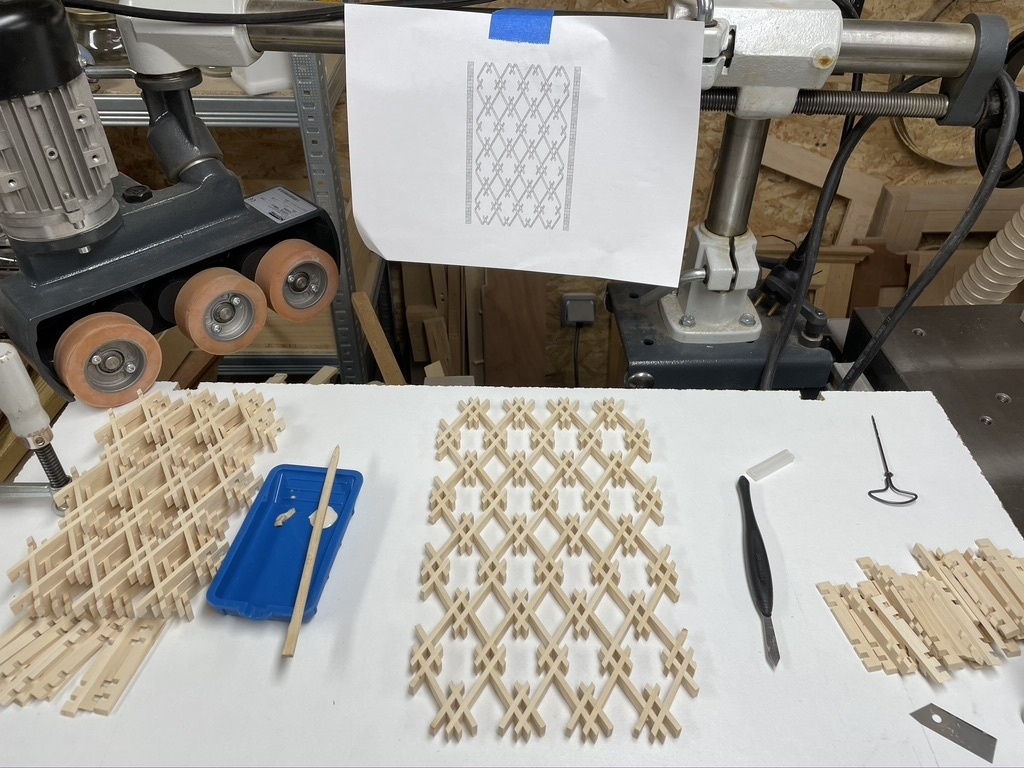

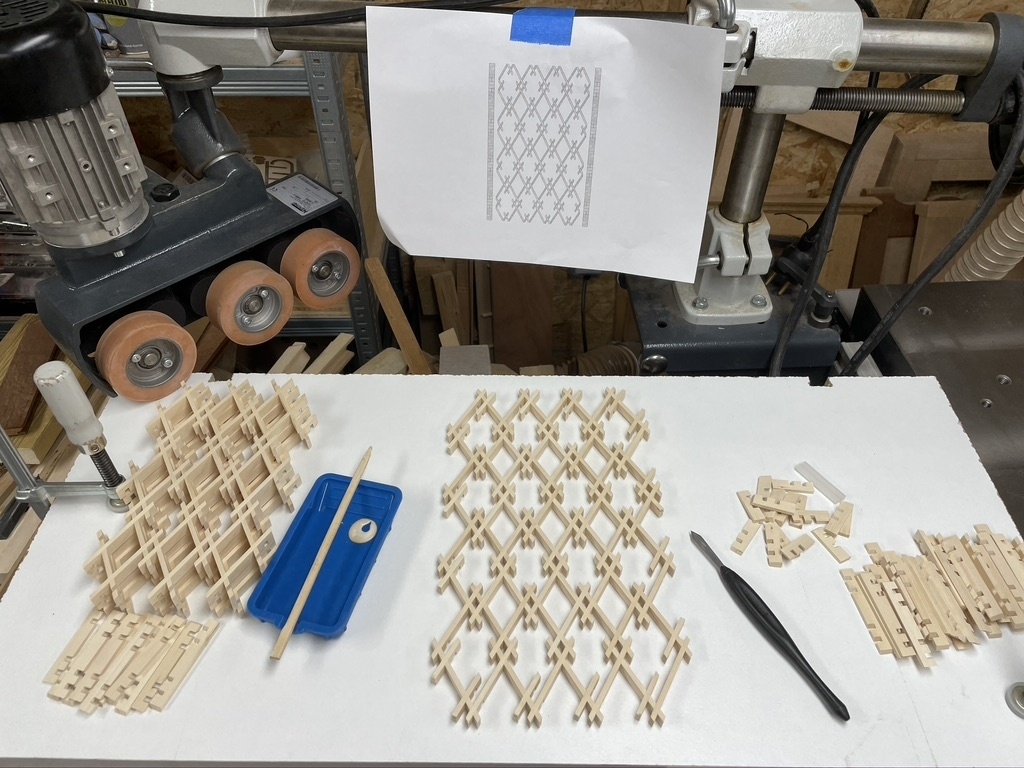

Collage des kumikos 2/3 et d'angle

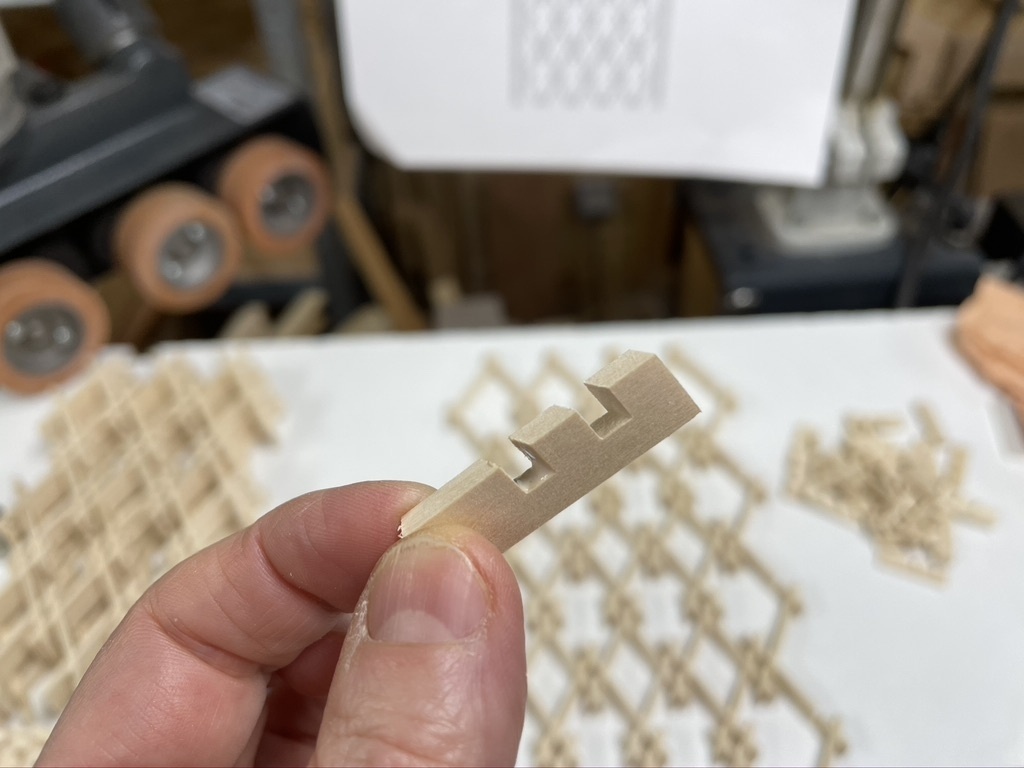

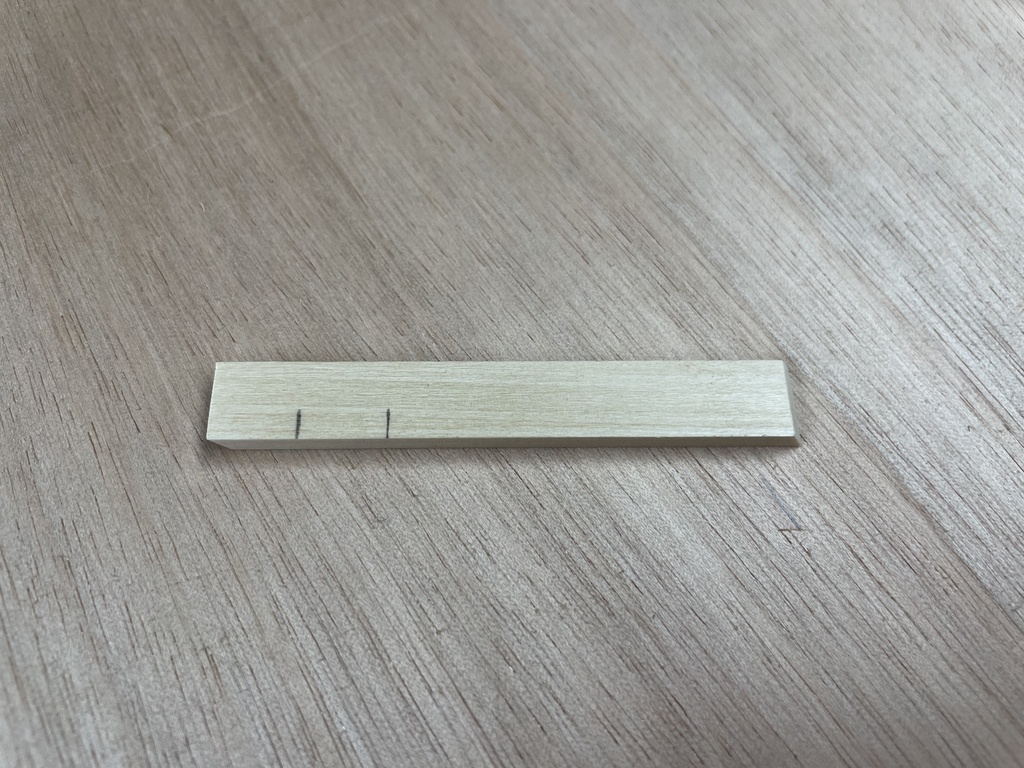

Les kumikos que j'appelle "2/3" se verront retirer une pointe quand le panneau sera mis à dimension.
Les kumikos d'angle sont les 4 pièces les plus dans l'angle du panneau (Voir les 2 dernières photos).

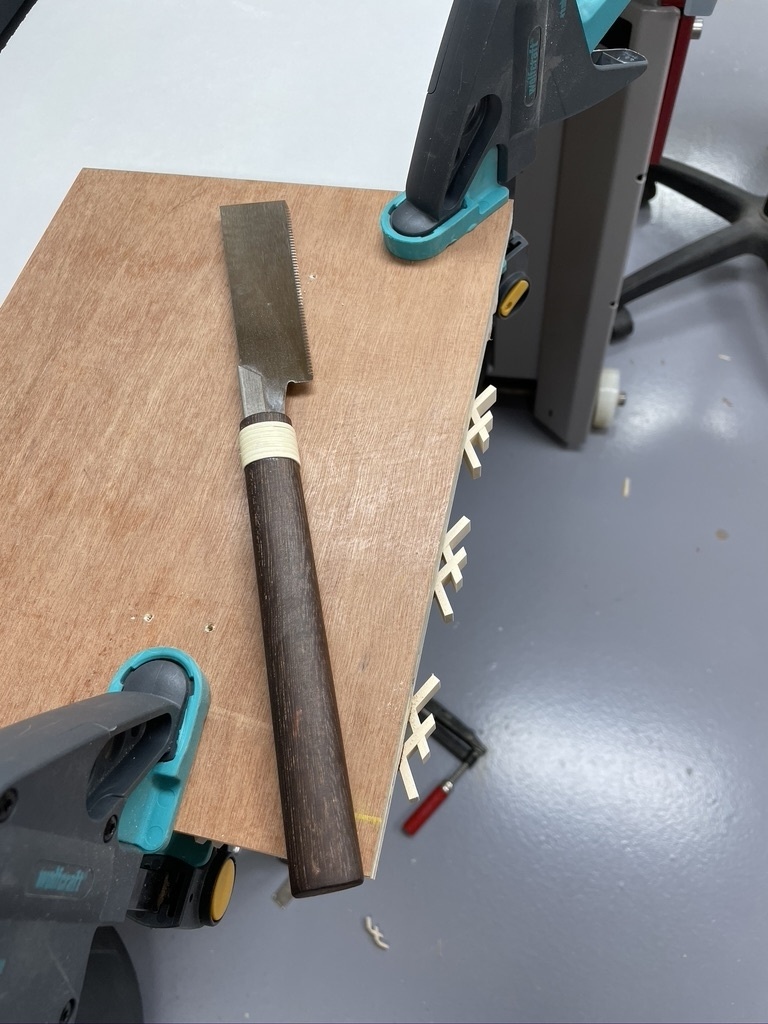

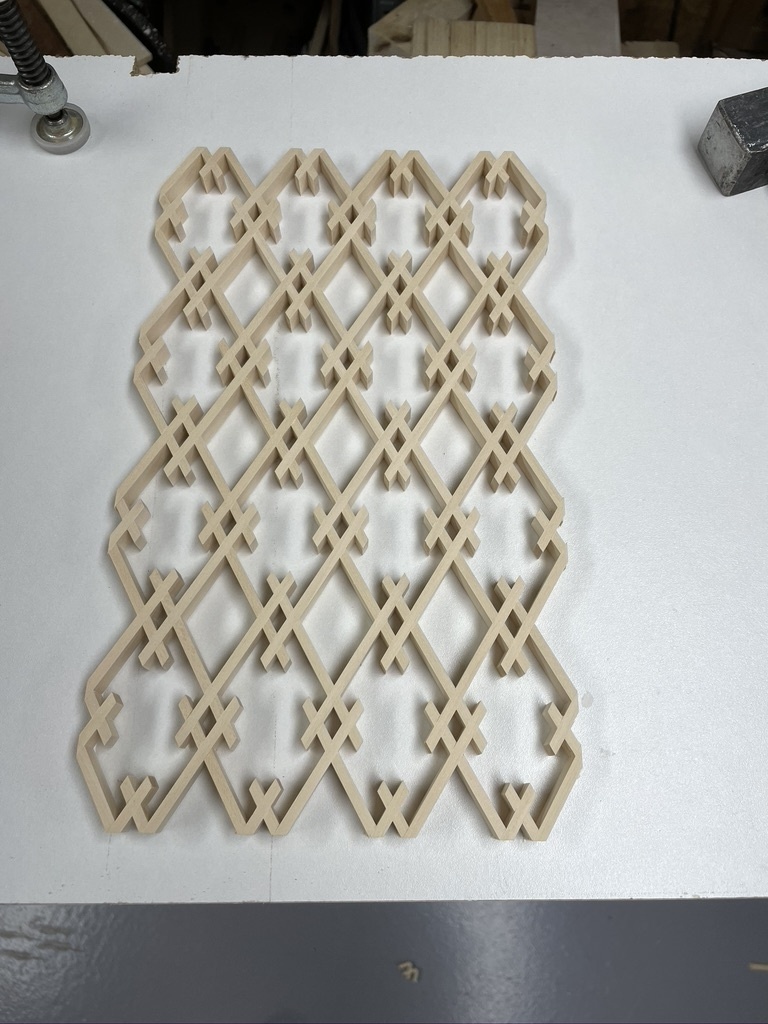

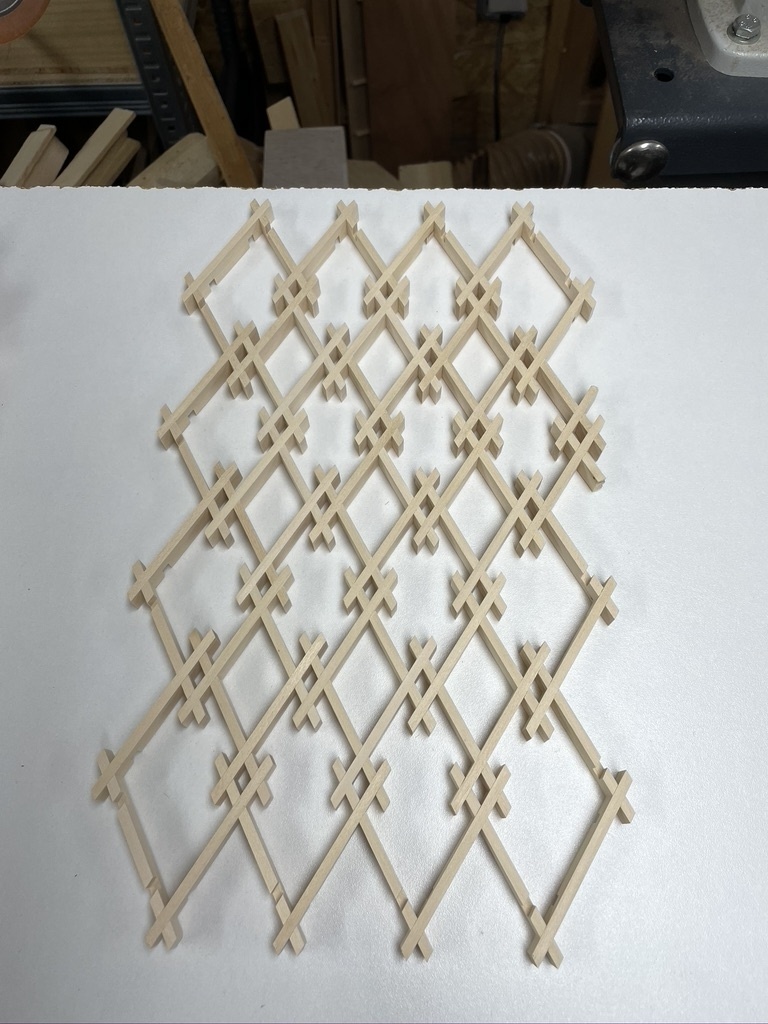

Coupage et collage des kumikos 1/2
Les kumikos "1/2" sont ceux qui vont border le panneau et dont il restera environ 1/3 d'un kumiko entier.

Je n'ai pas eu recours au lot de kumikos avec défaut. 😅

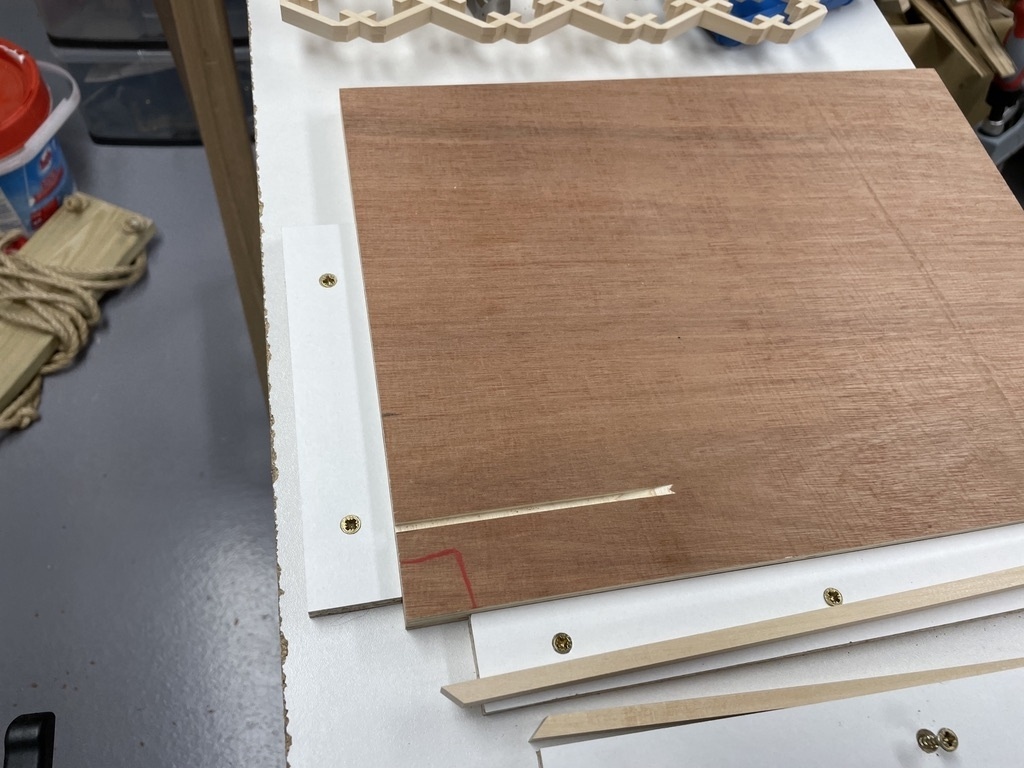

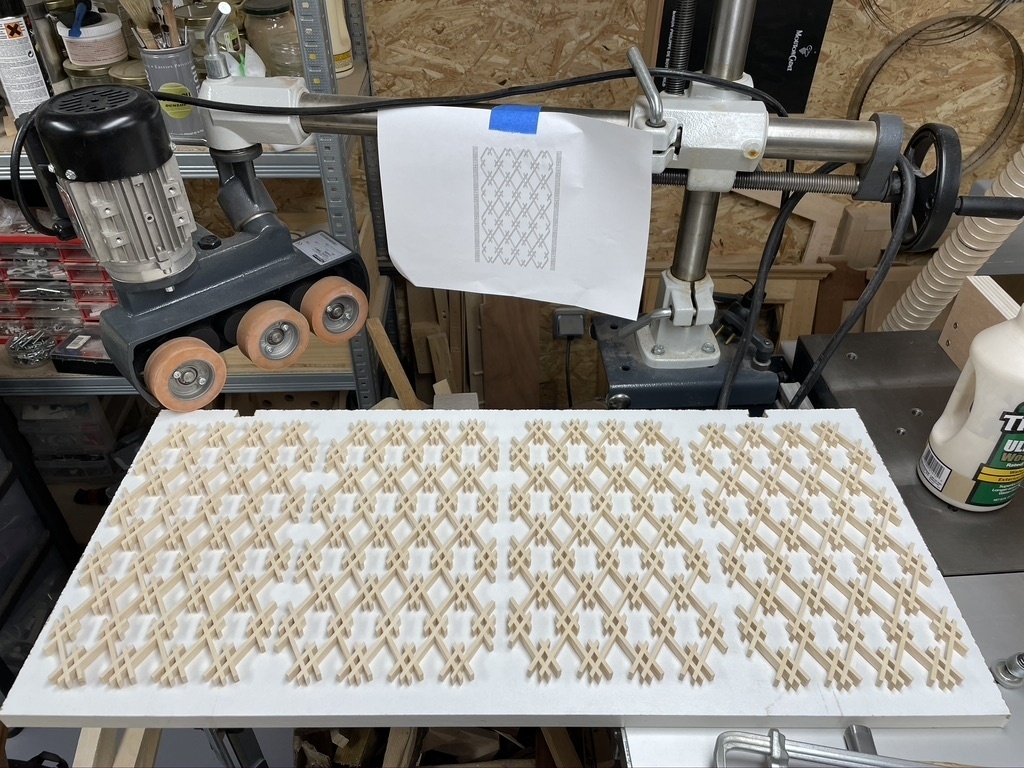

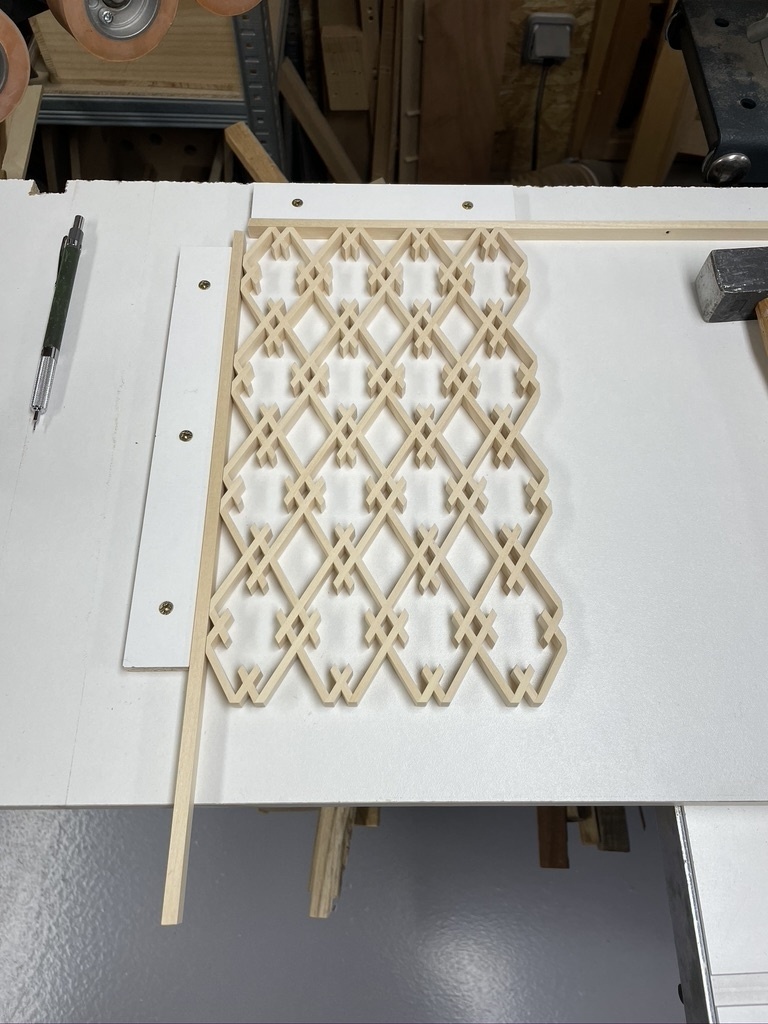

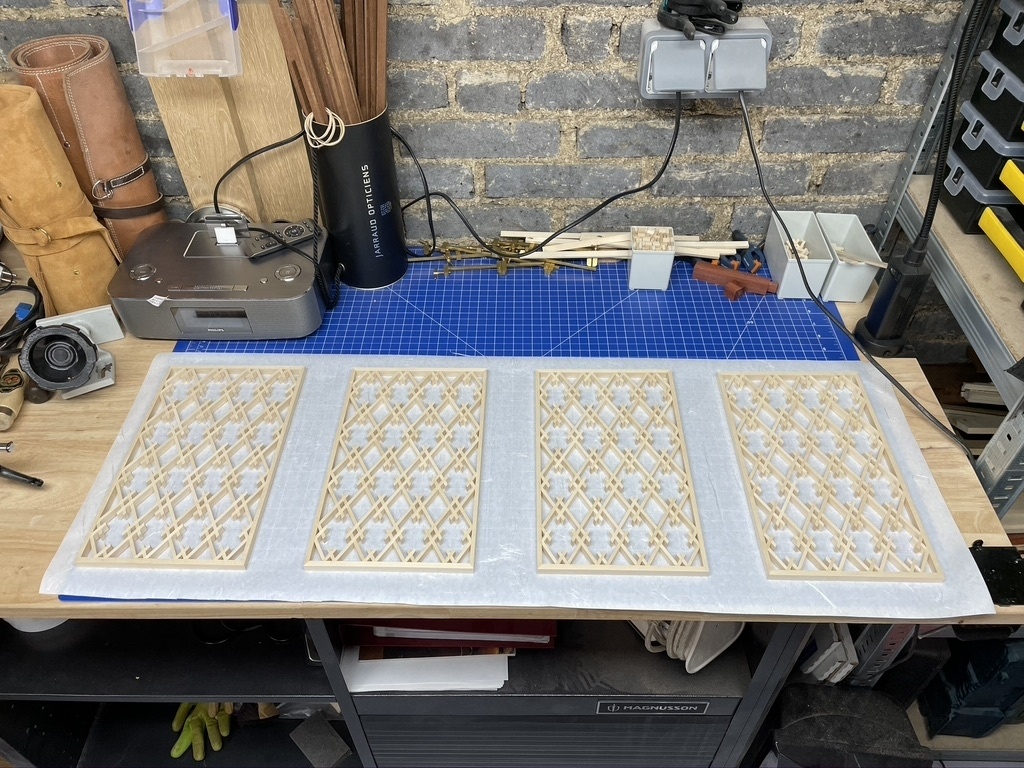

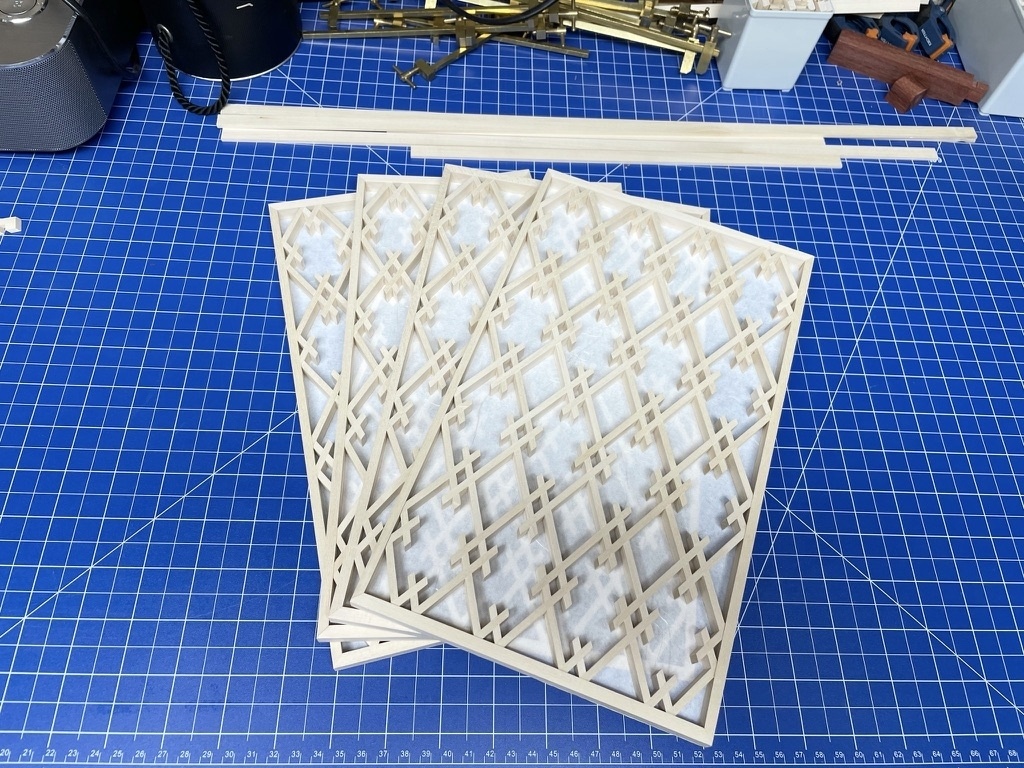

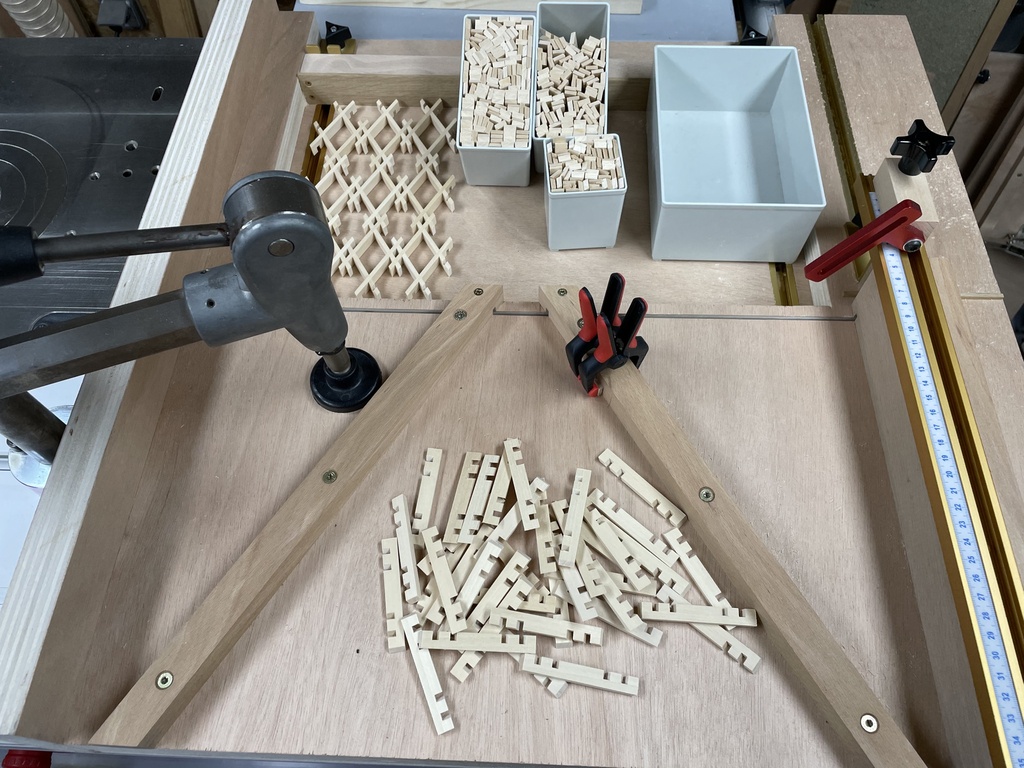

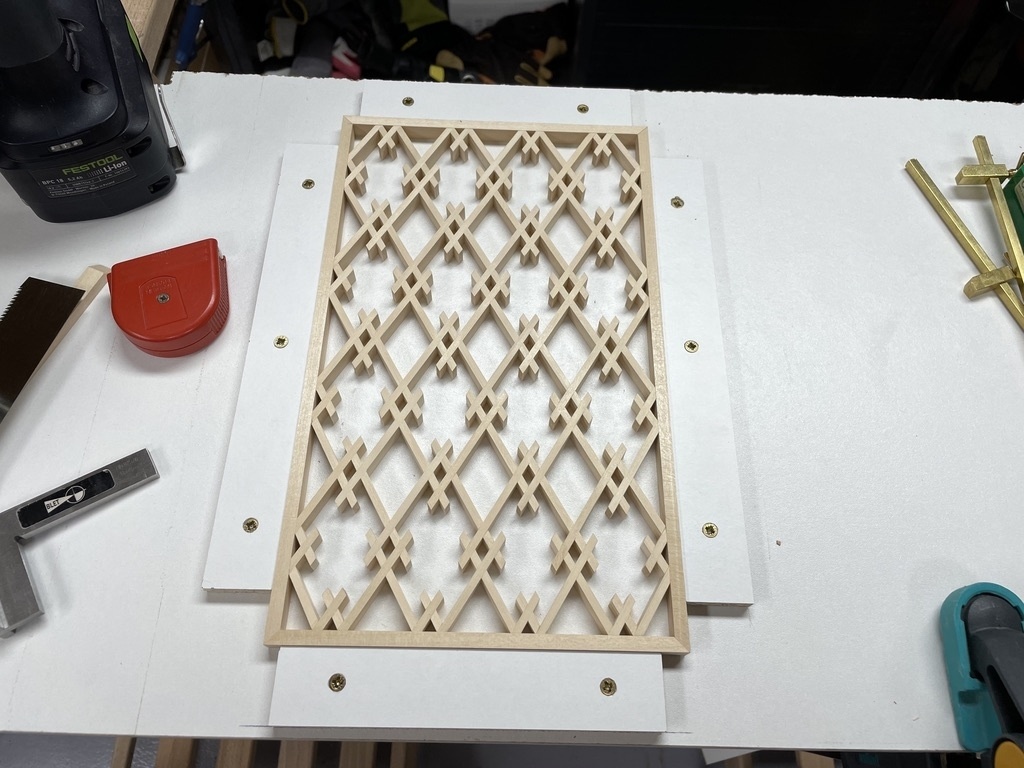

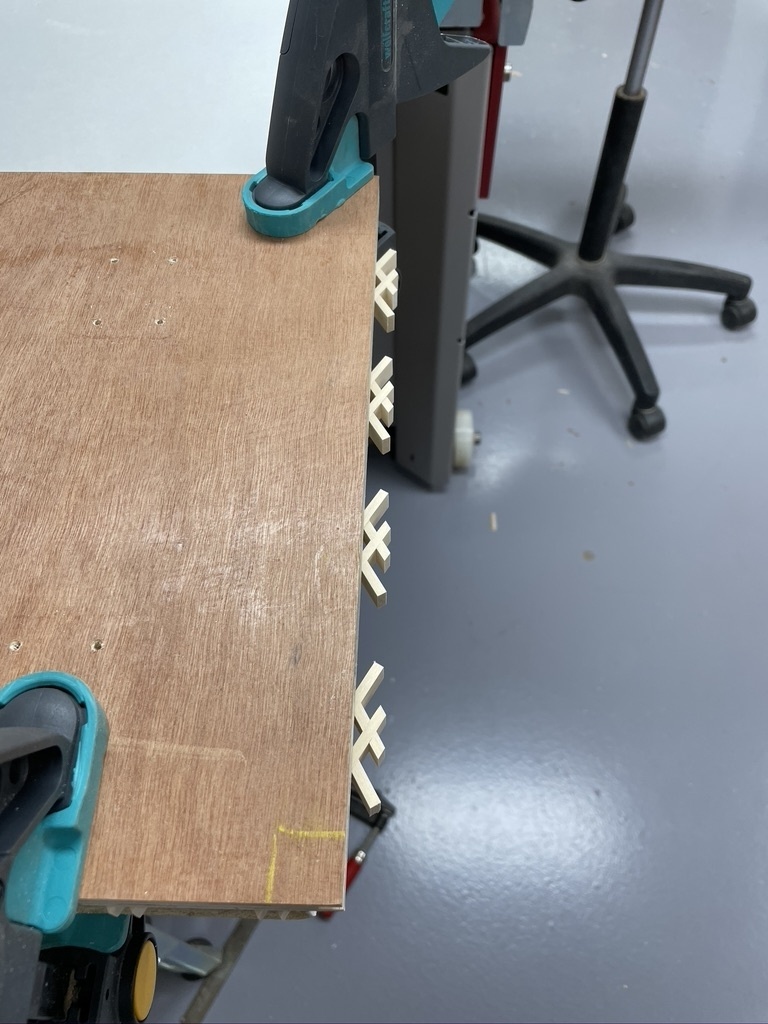

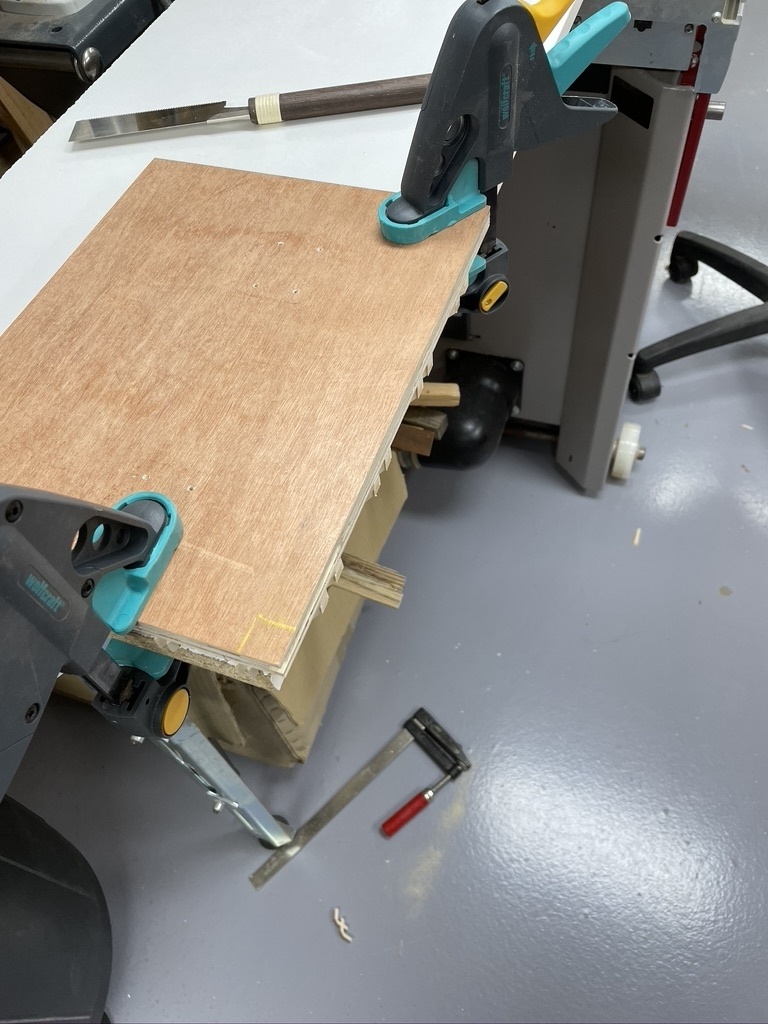

Découpage des panneaux
Je ne le sais pas encore, mais à ce moment là, je suis en train de faire une bêtise. 🤔
Je vous la présenterai dans le retour d'expérience 😉

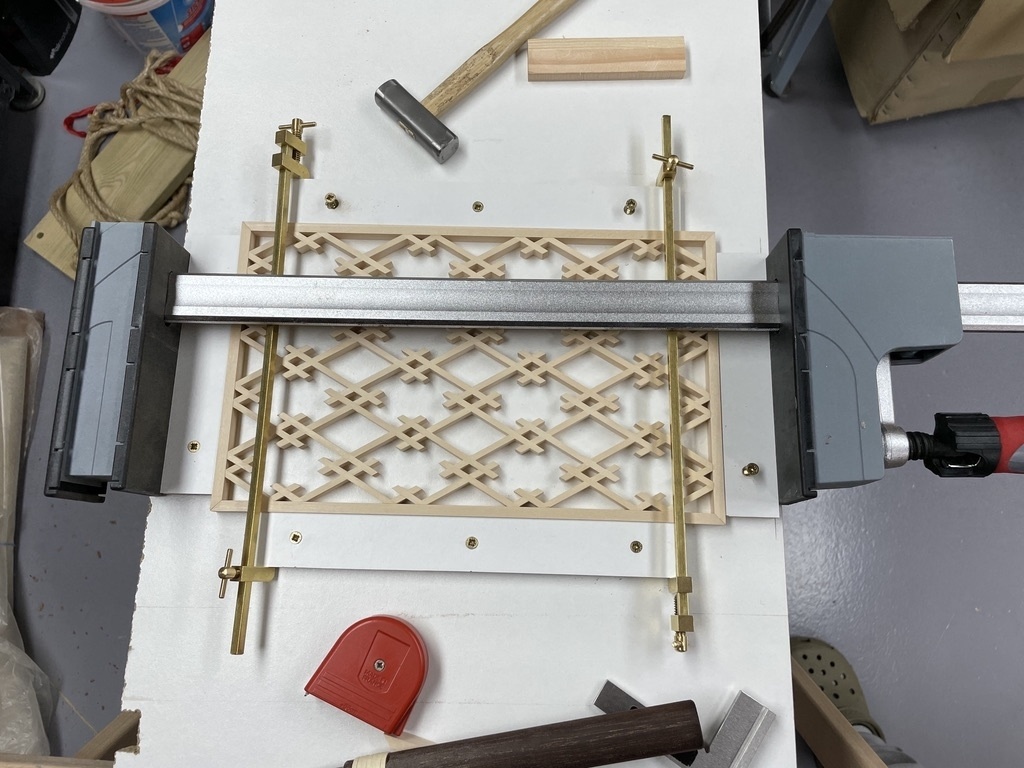

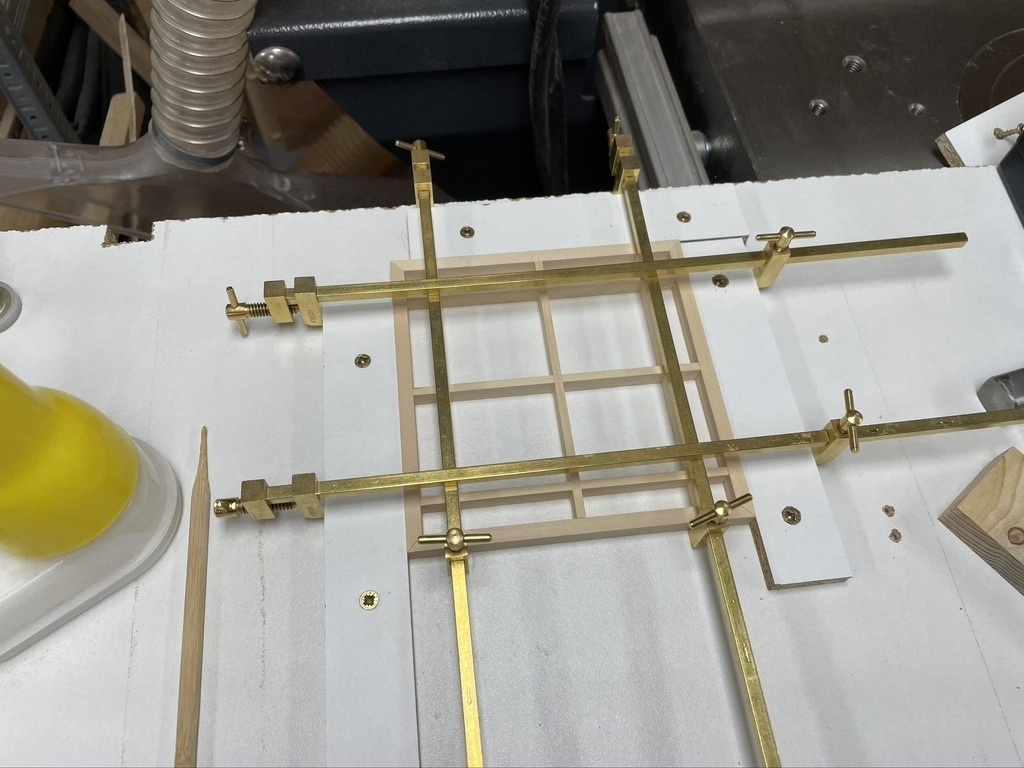

Collage des cadres

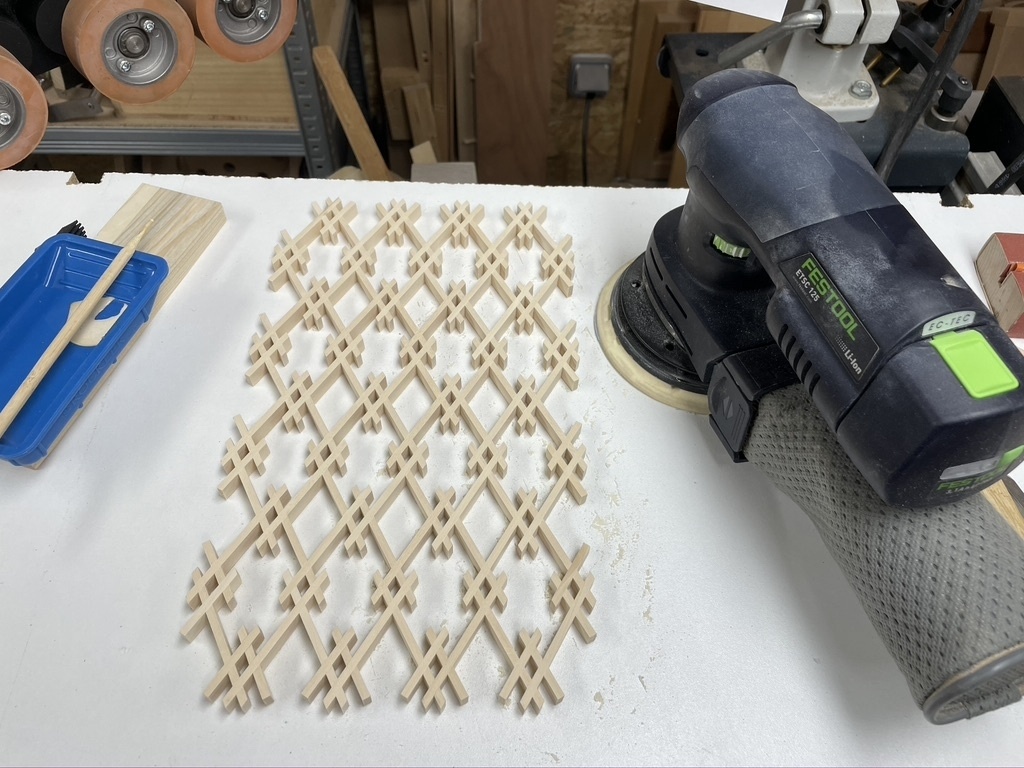

Ponçage des pièces de la structure et des panneaux
Peu de photos 😐

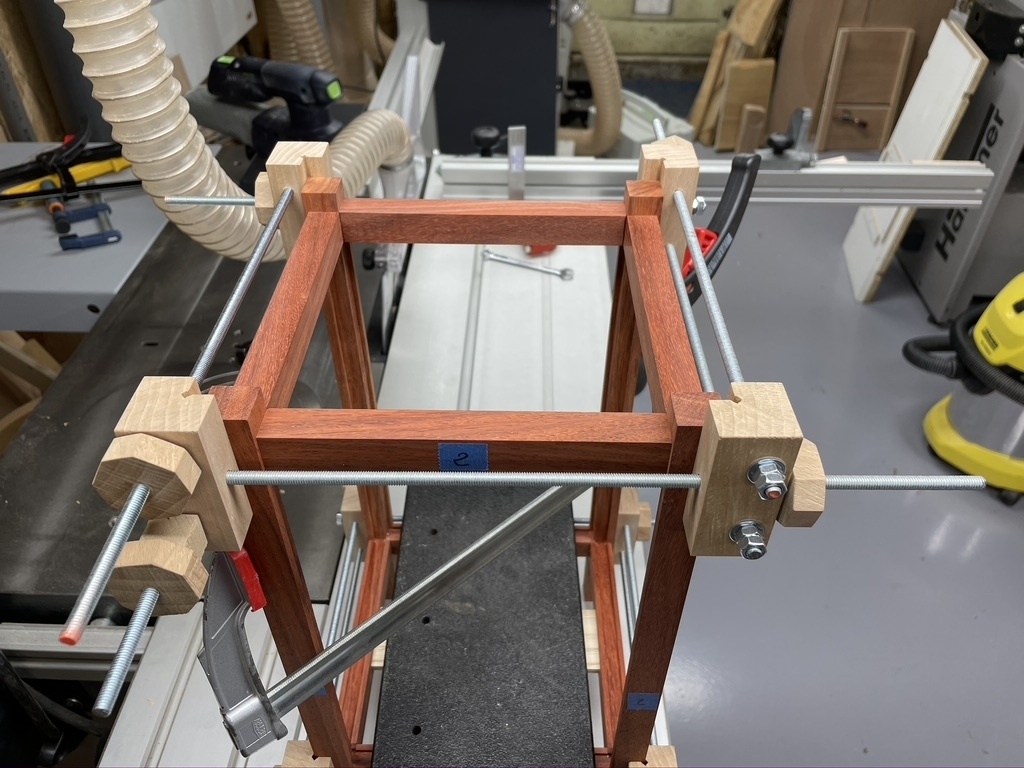

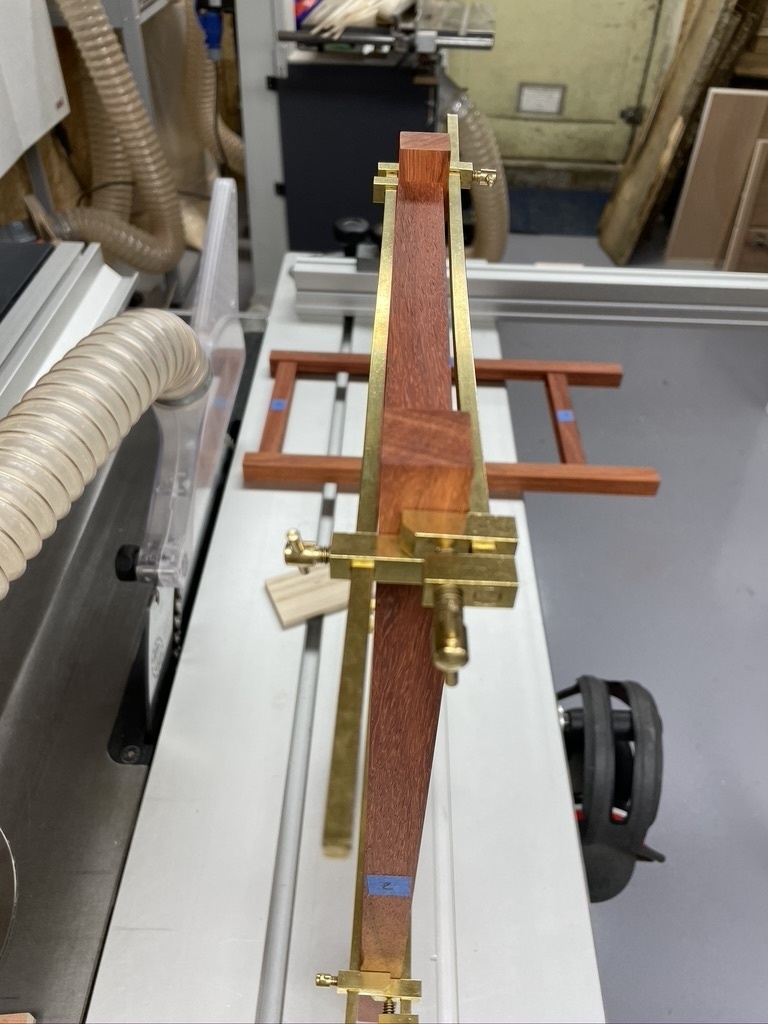

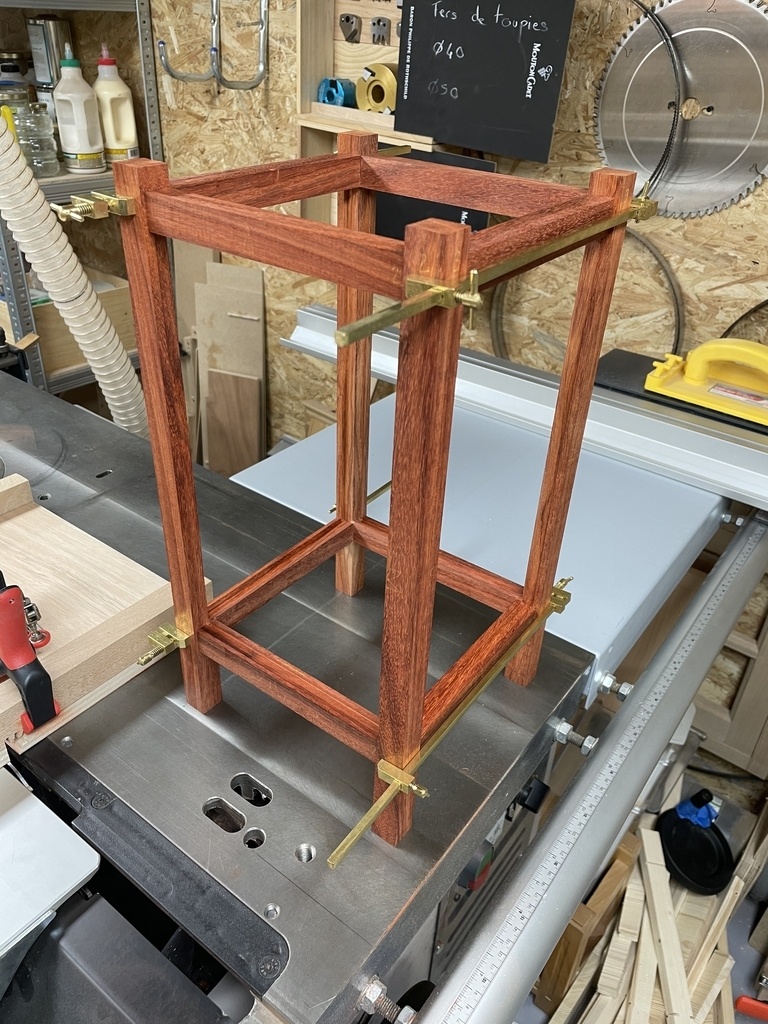

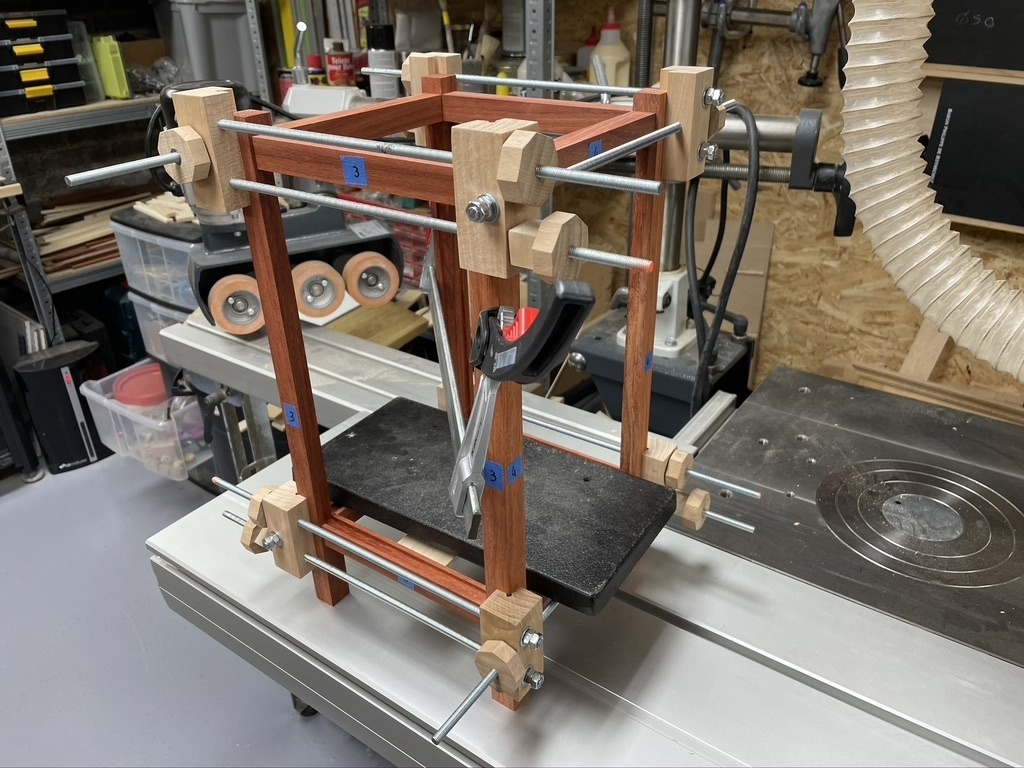

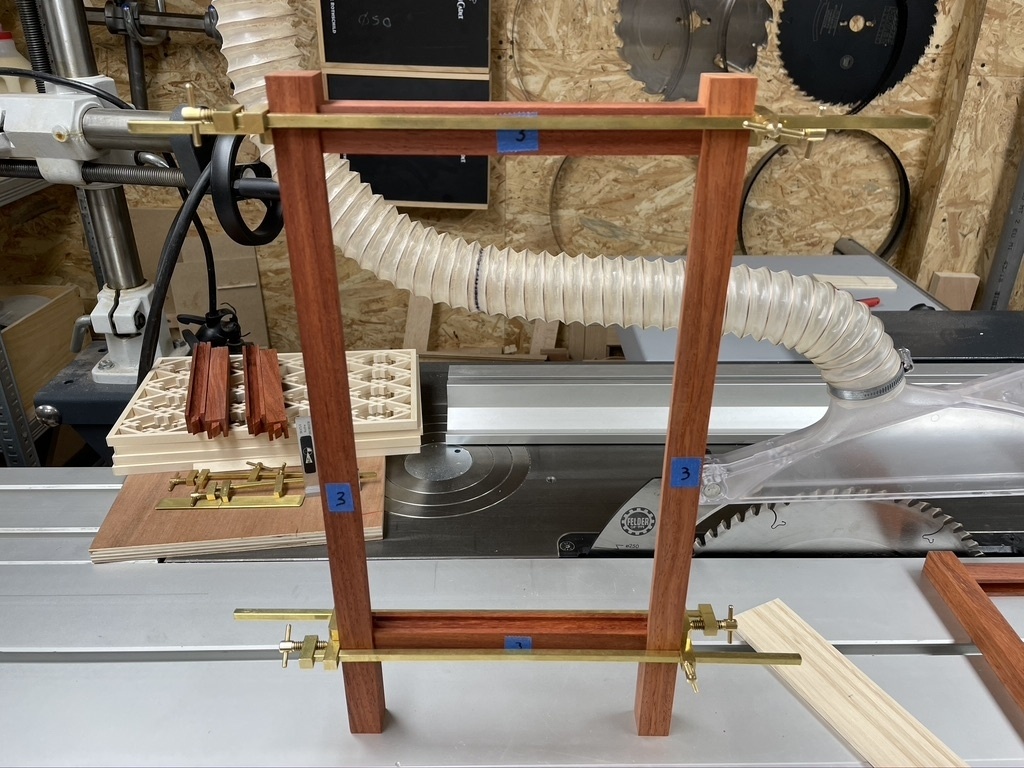

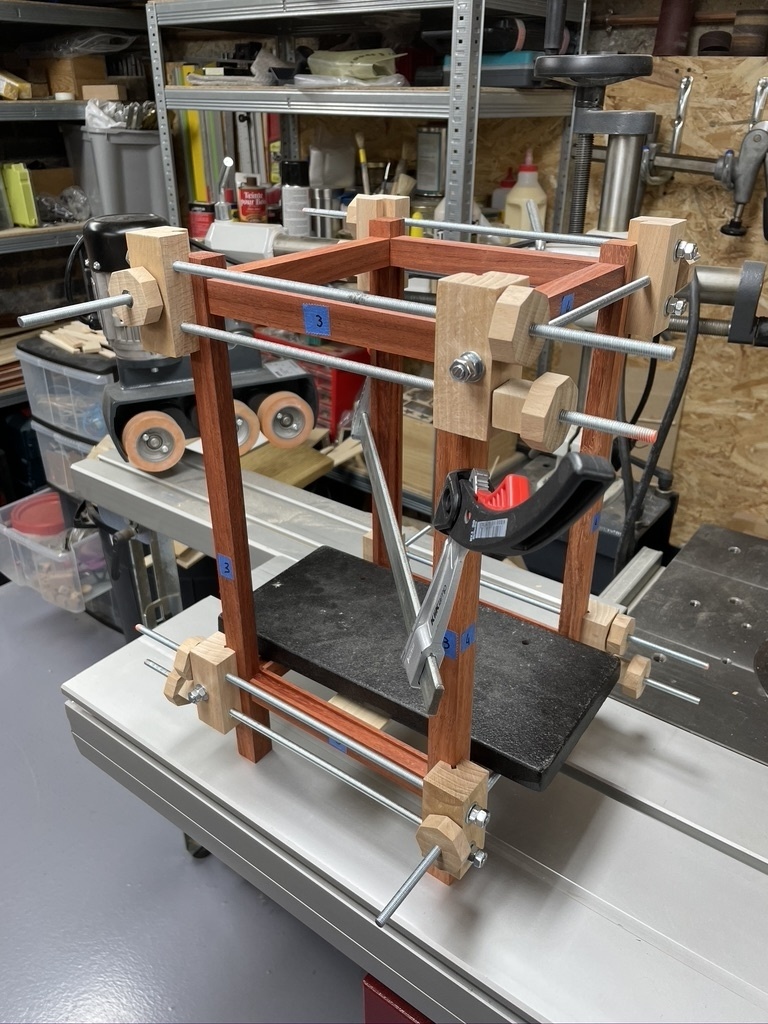

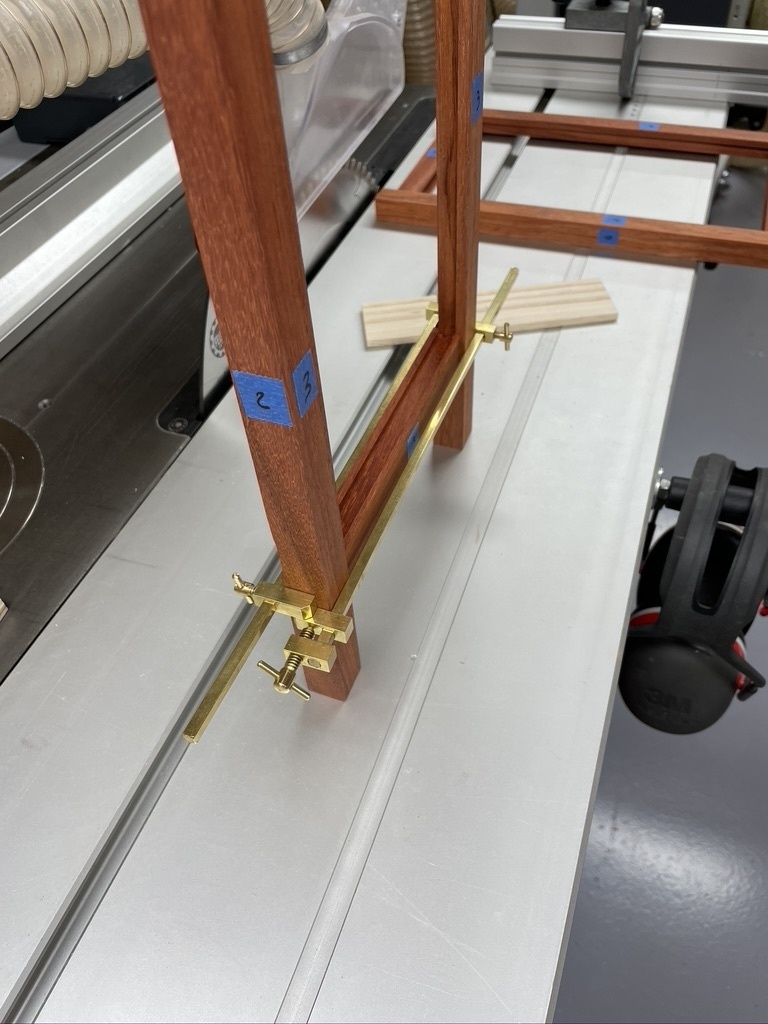

Collage de la structure

En 2 fois : 2 faces puis l'ensemble.

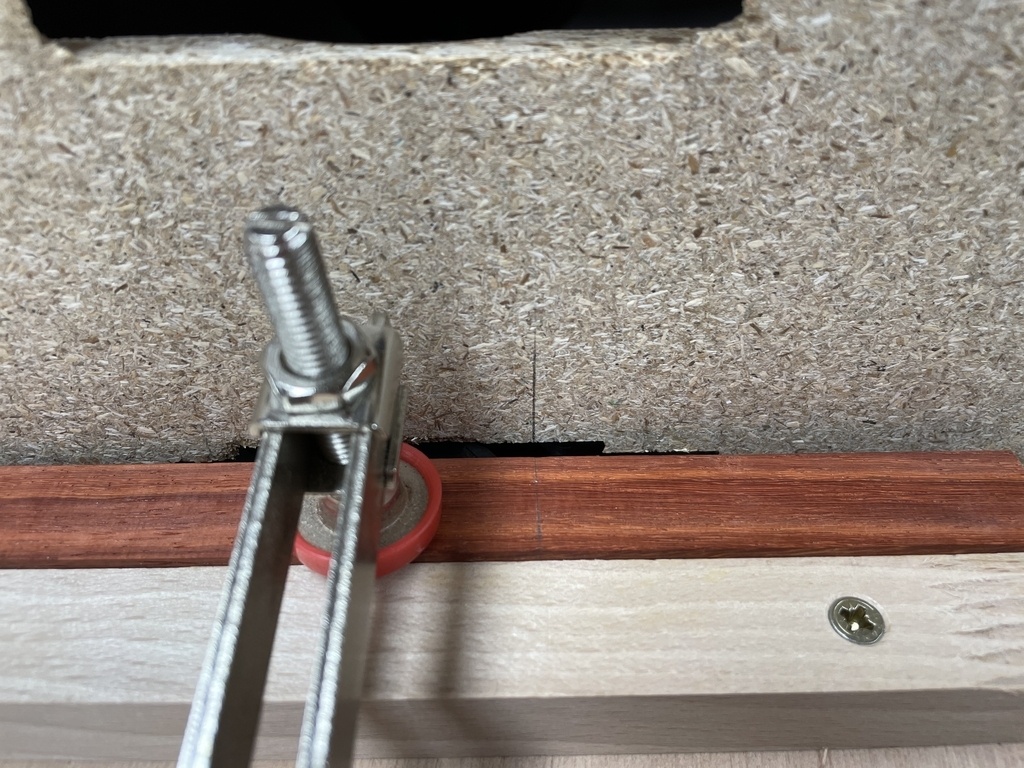

J'ai fabriqué 2 presses à cadre comme celles de Boris Beaulant :

Petite variante des miennes : ce sont des bébés presses 🙂 : les tiges filetées ont un diamètre de 6, et les sections des presseurs sont de 30 par 30, sur 70 de haut.

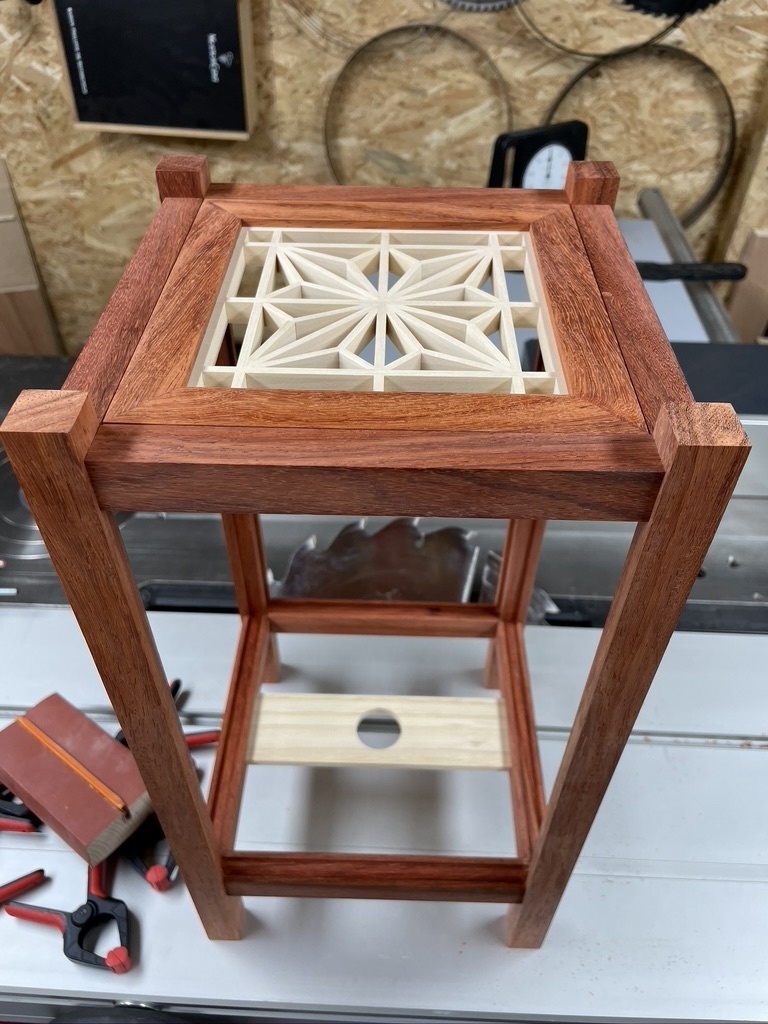

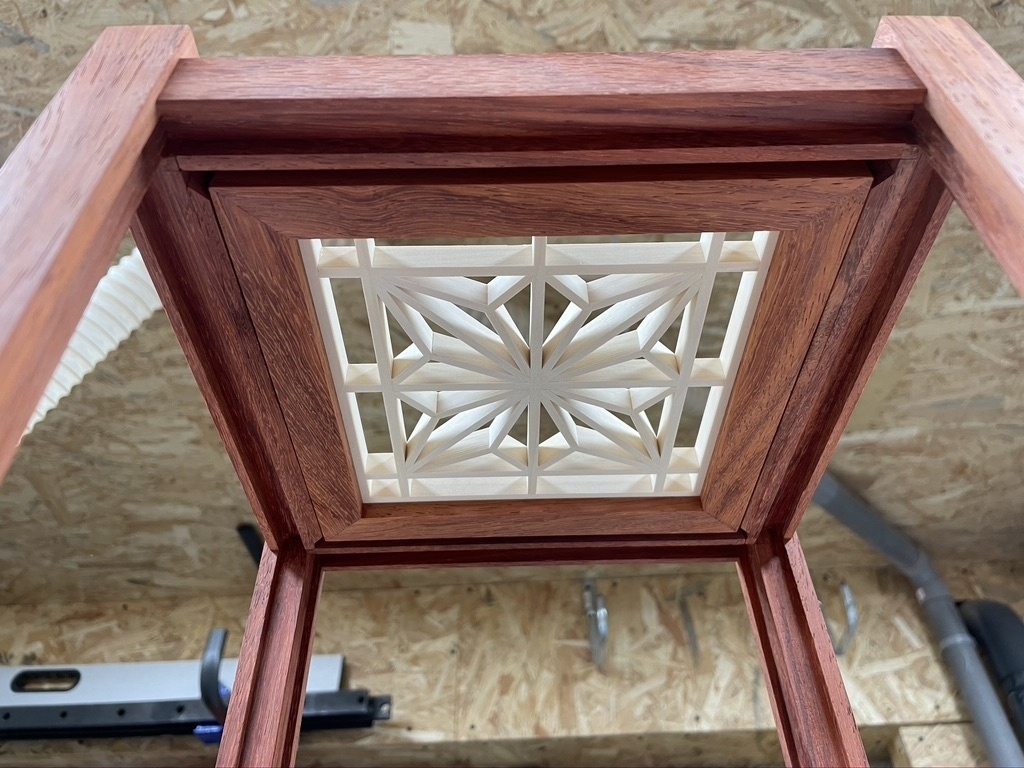

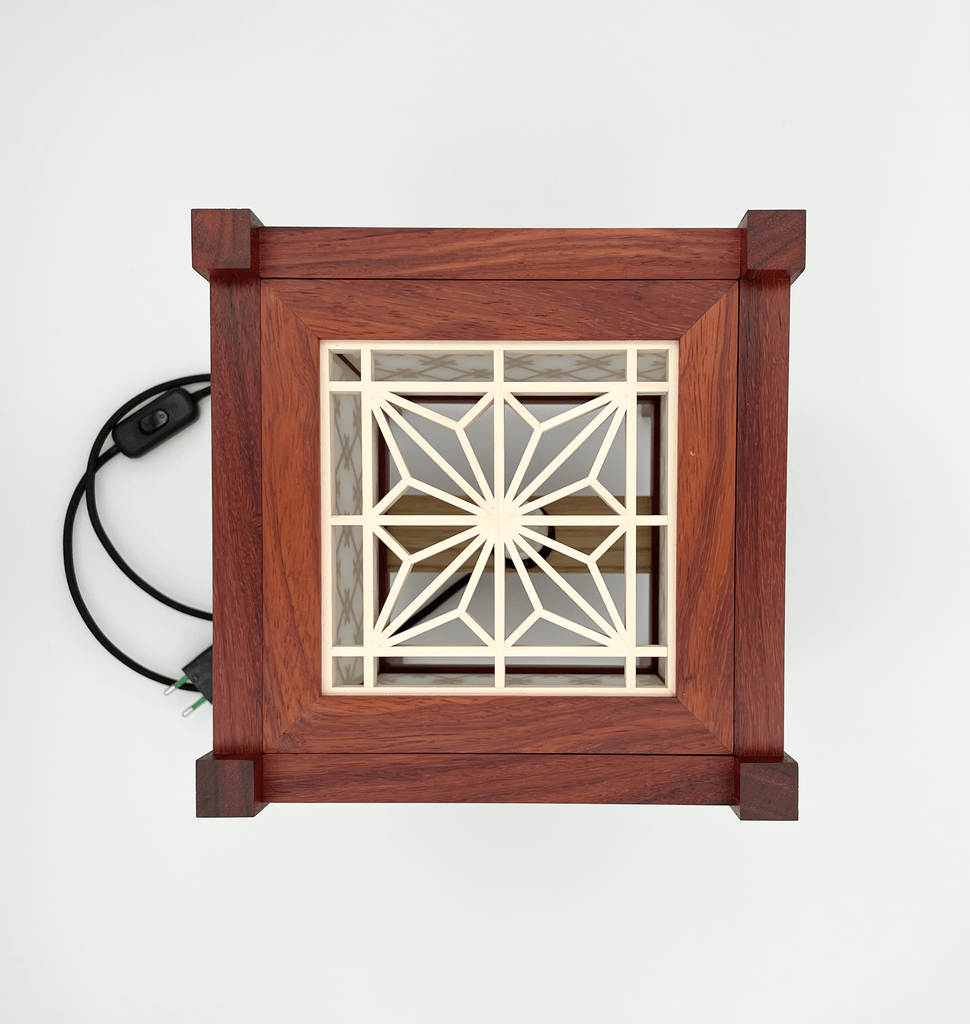

Le chapeau

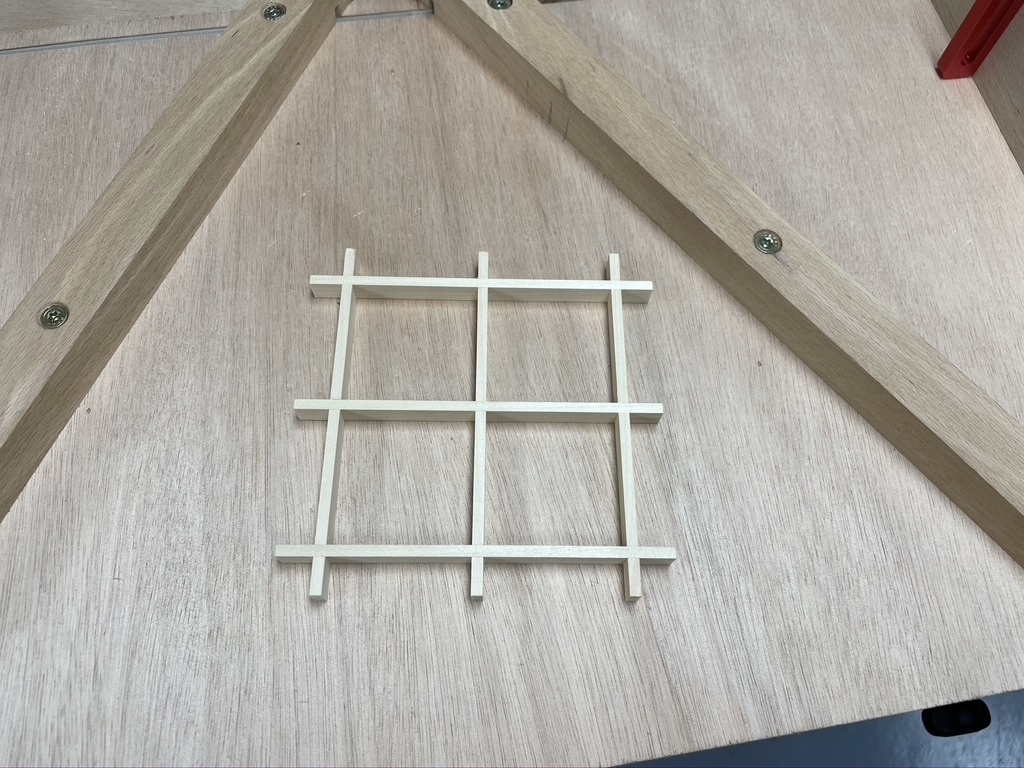

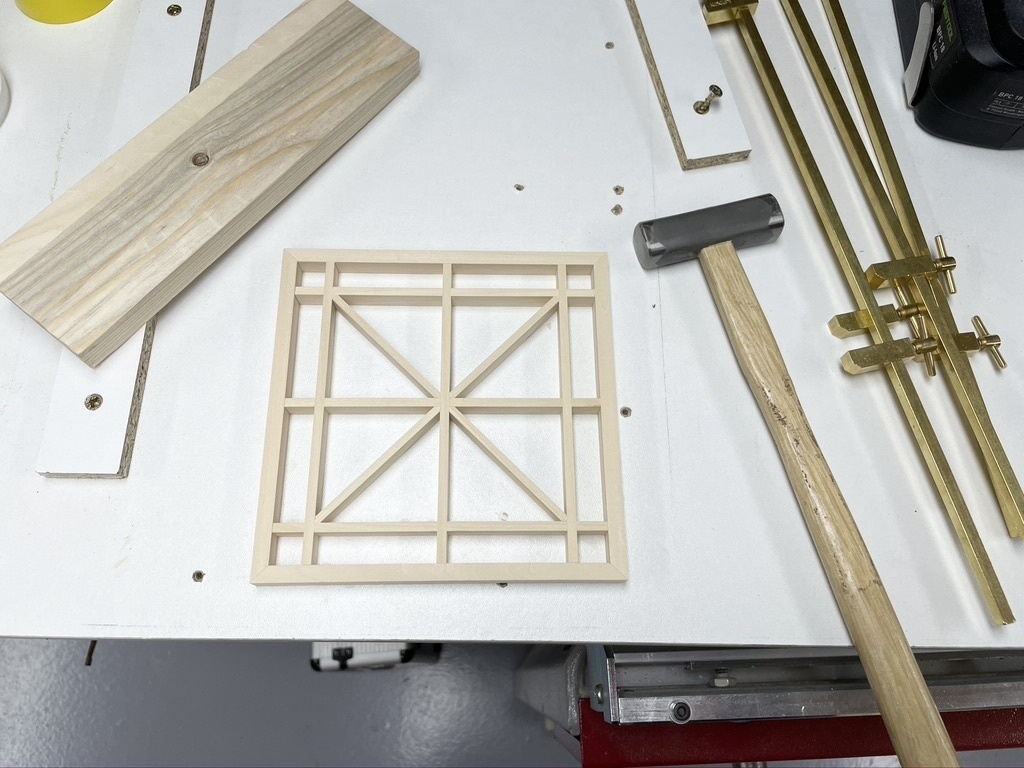

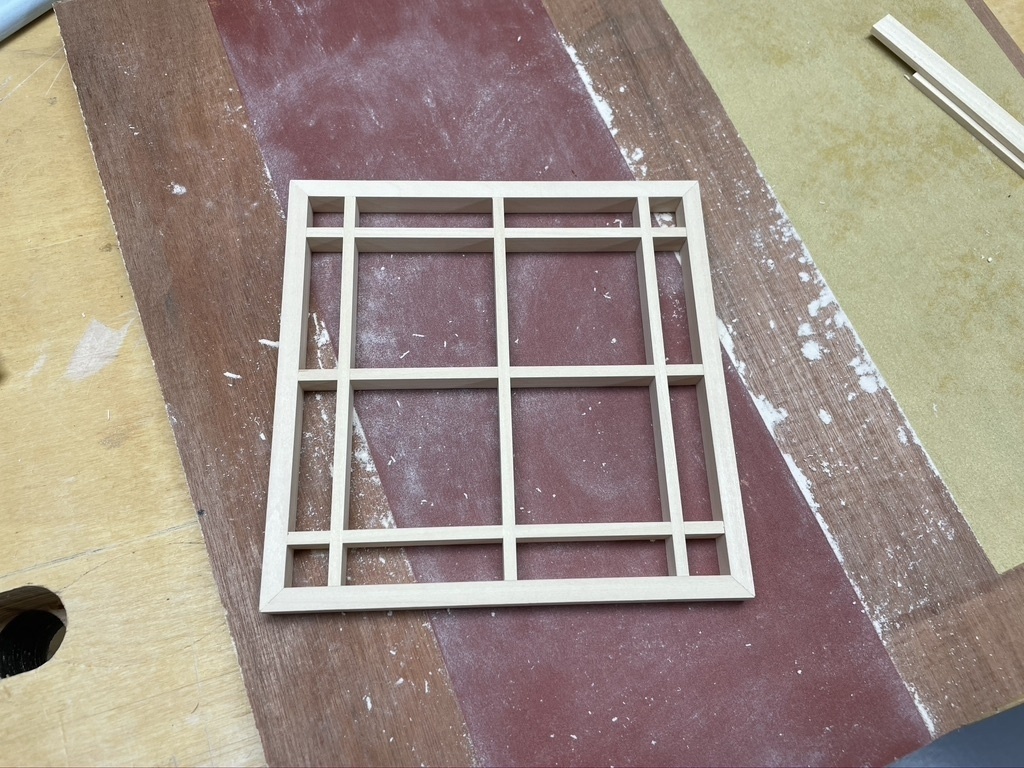

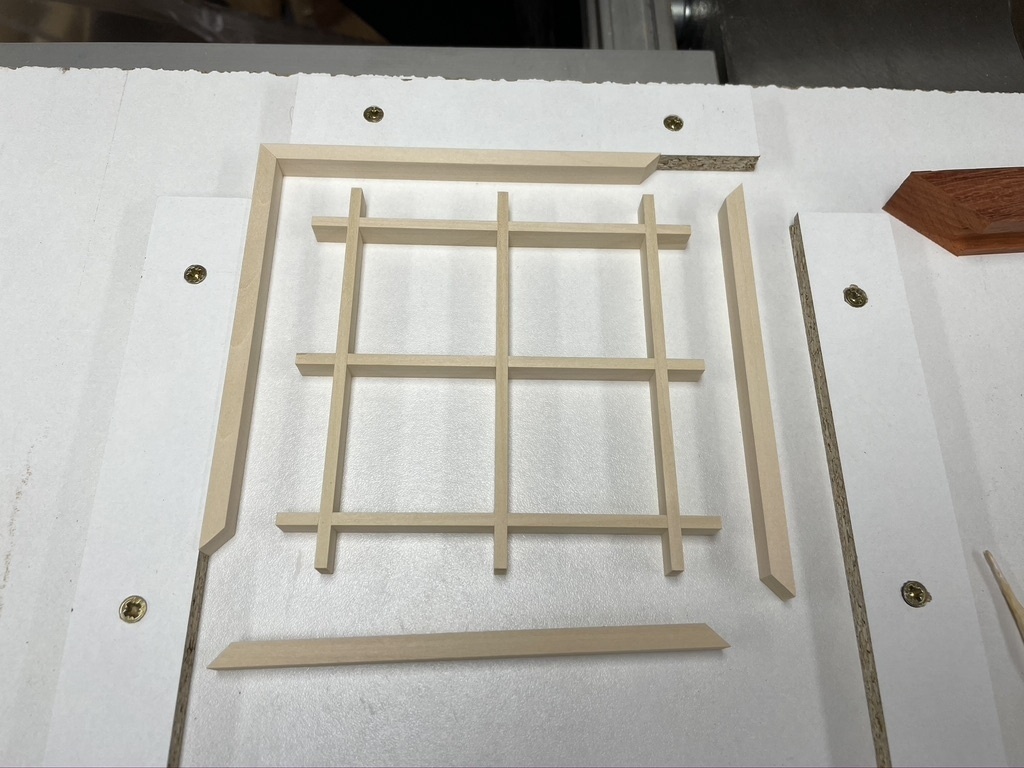

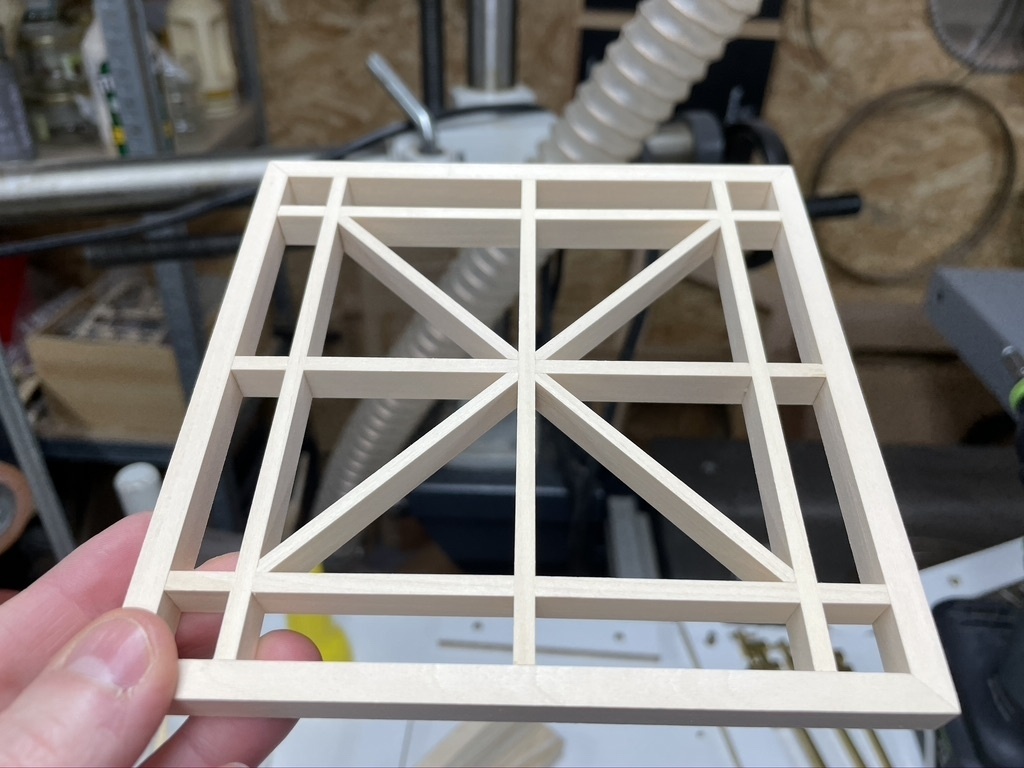

La grille encadrée

  • Usinage des entailles mi-bois
  • Collage

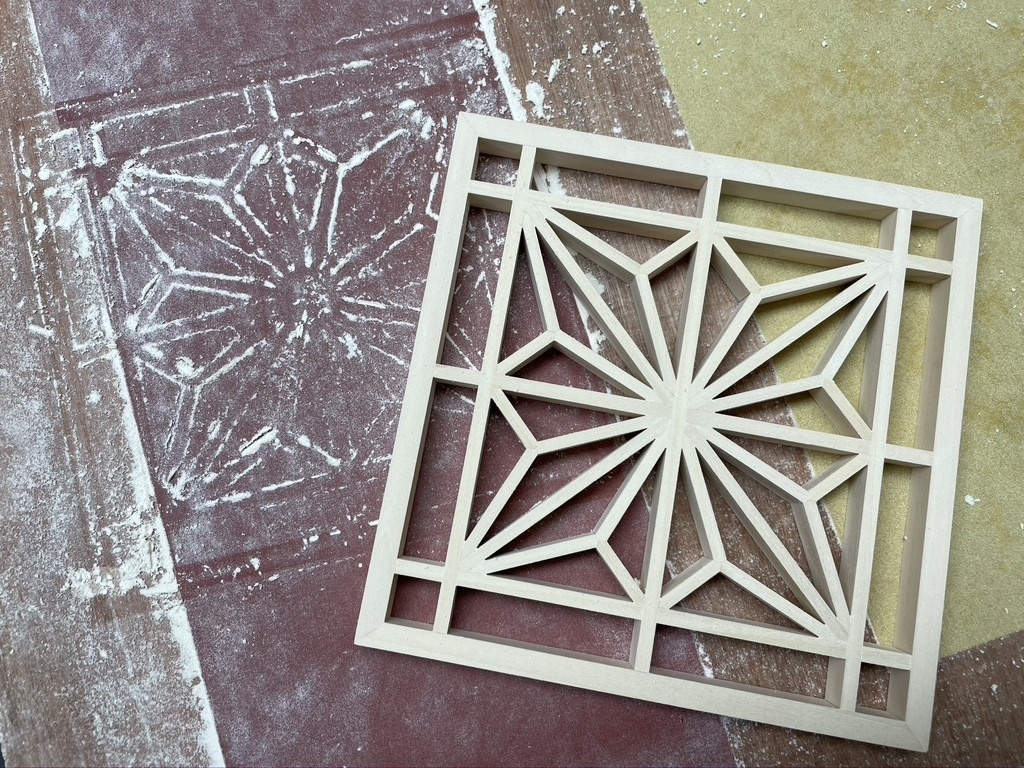

  • Ponçage

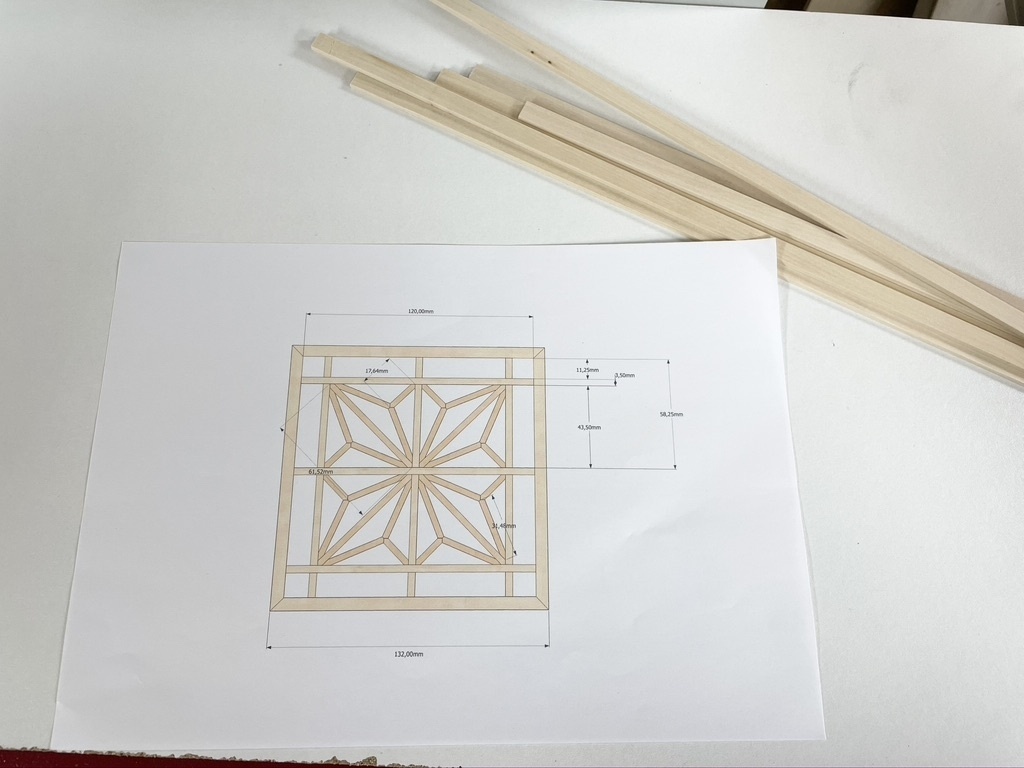

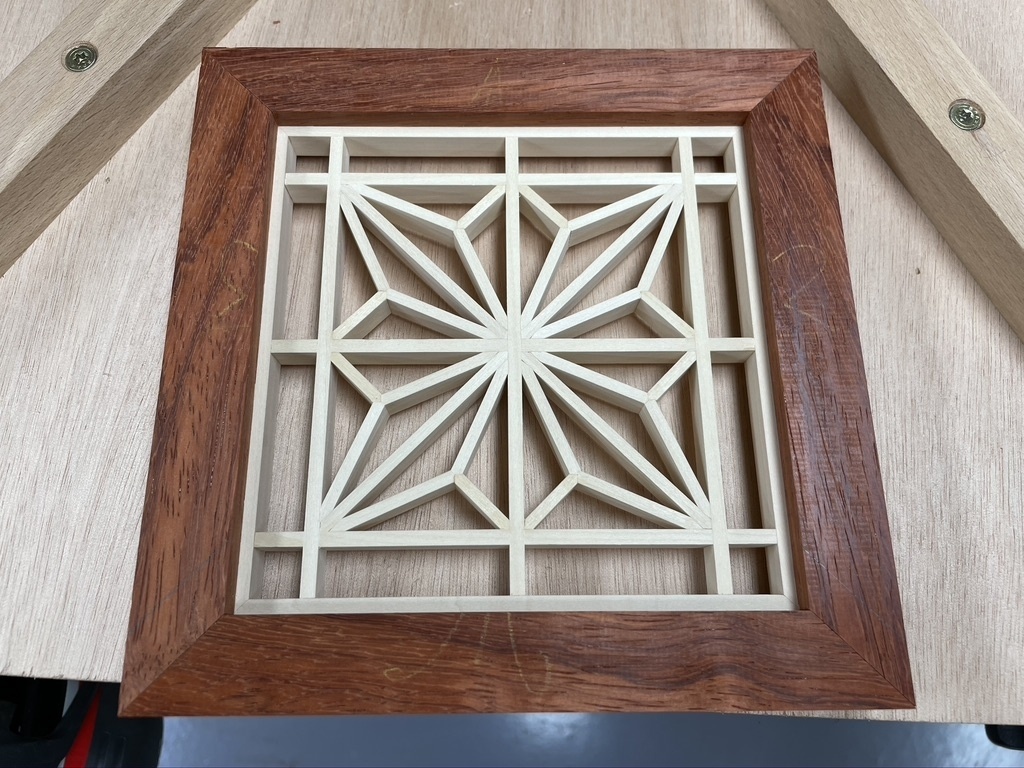

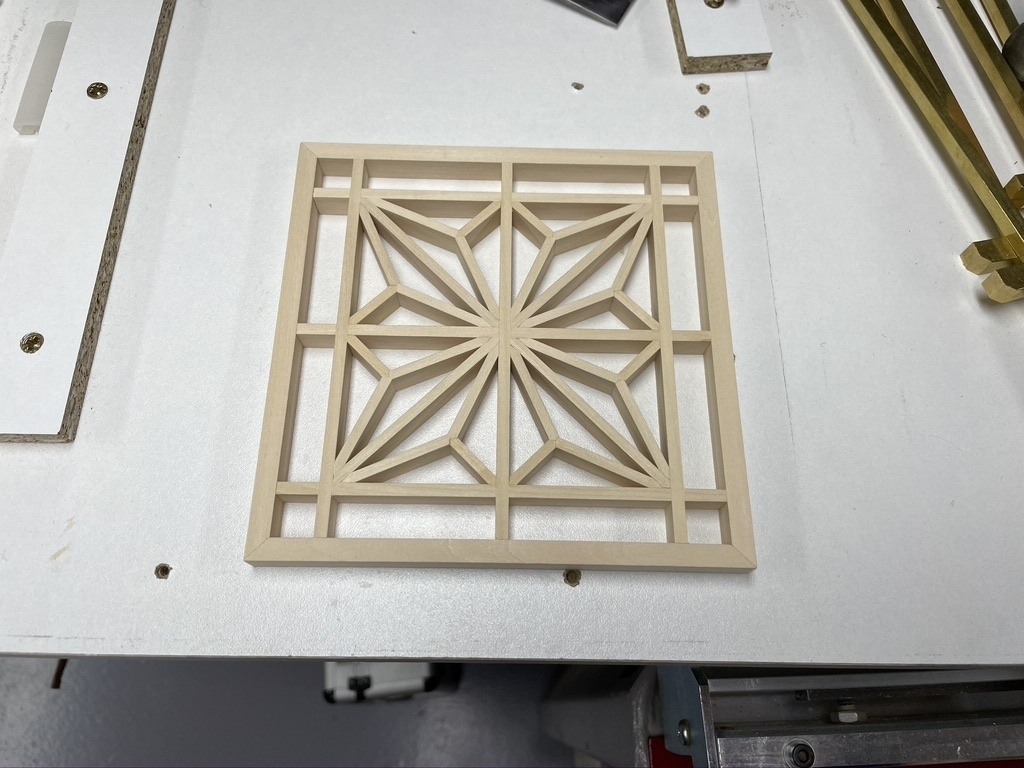

Le modèle kakuasanoha

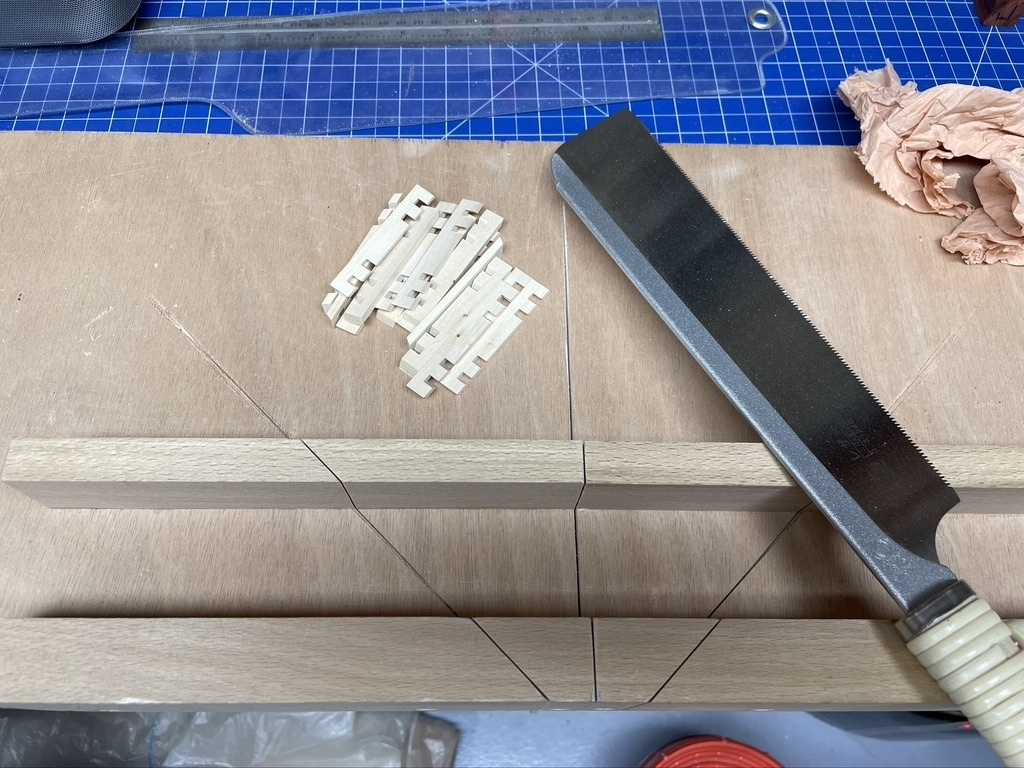

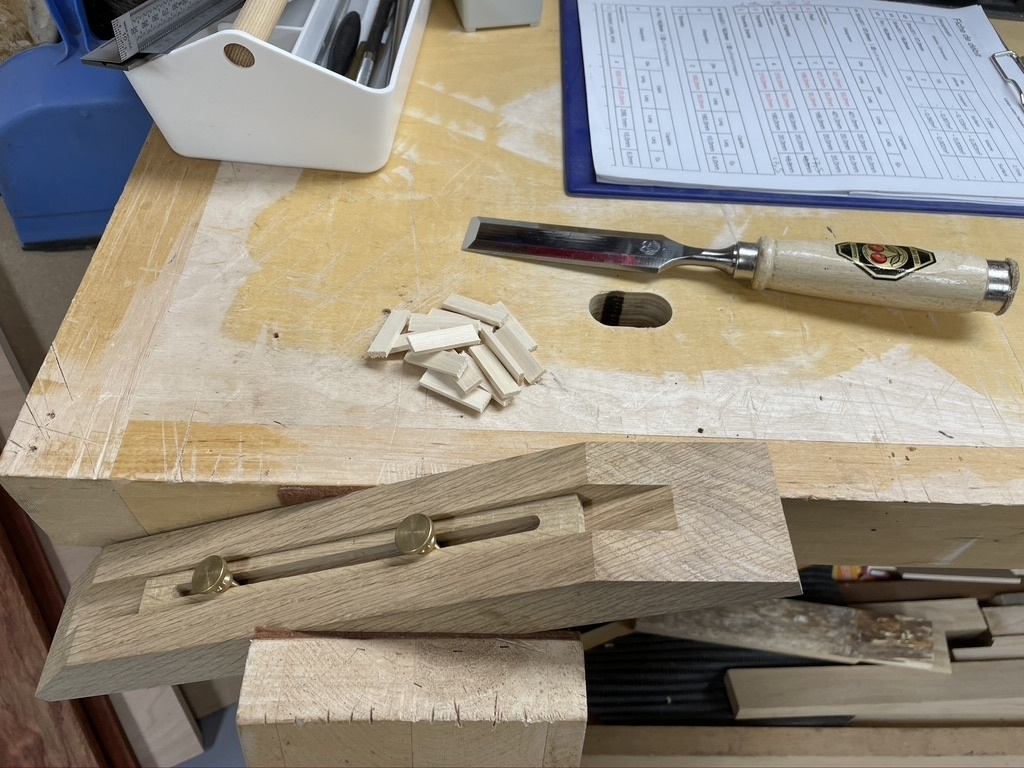

Fait à la main à l'aide des gabarits d'angles, avec des baguettes de 3mm d'épaisseur :

.
Ils sont assemblés et collés.

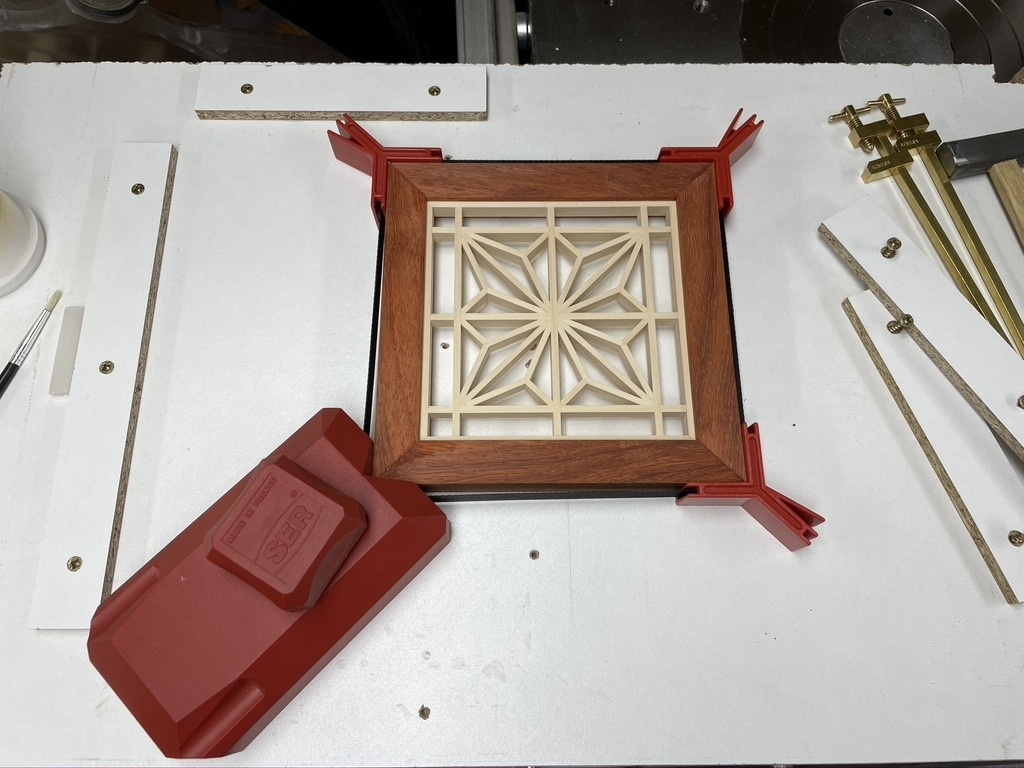

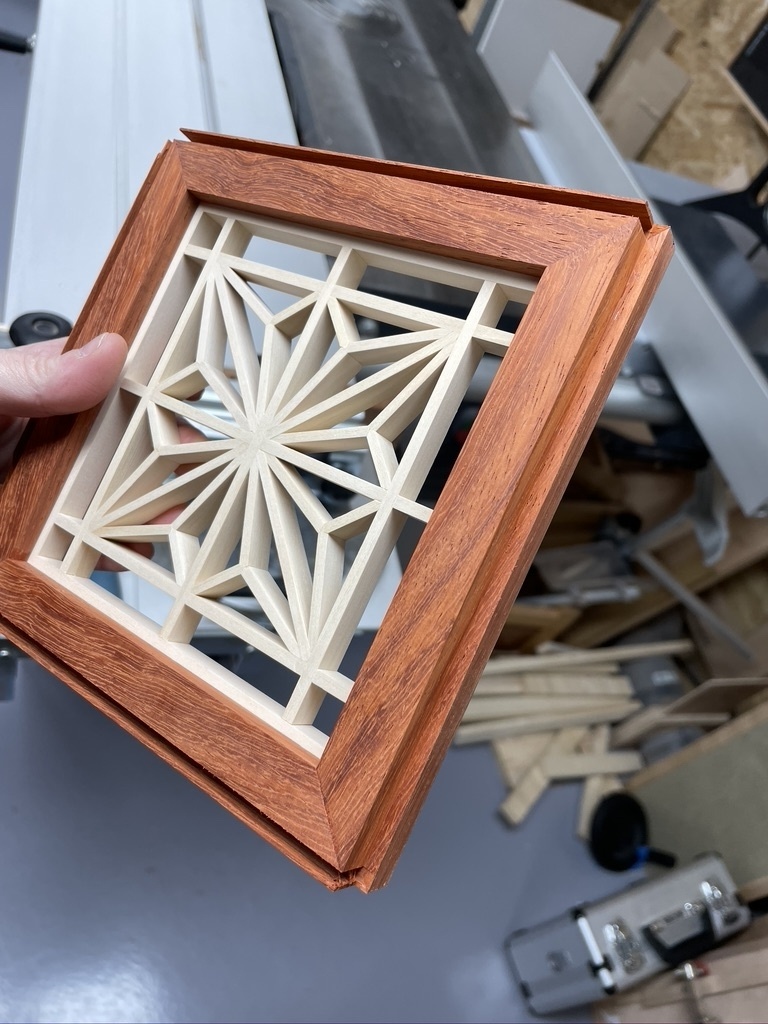

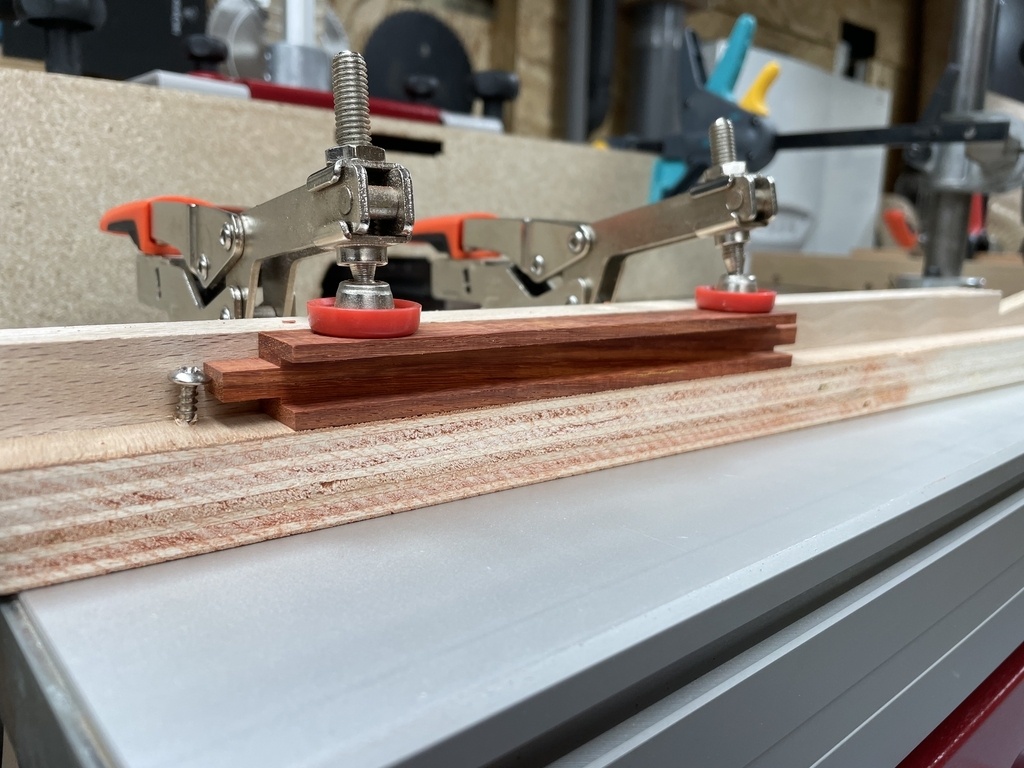

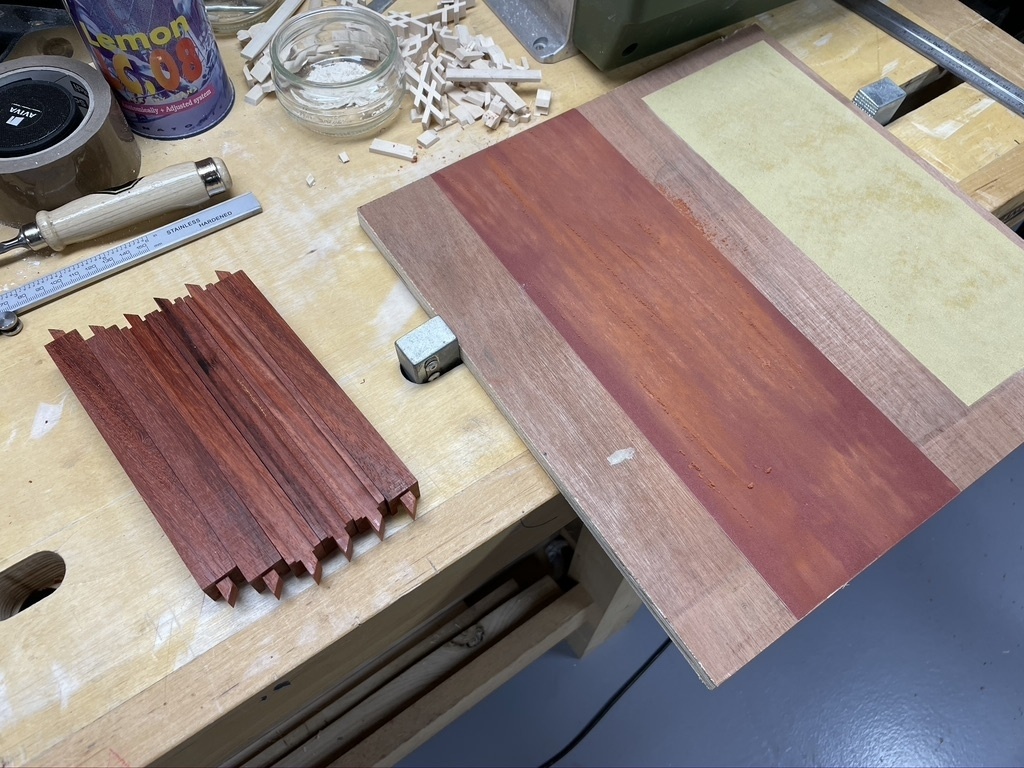

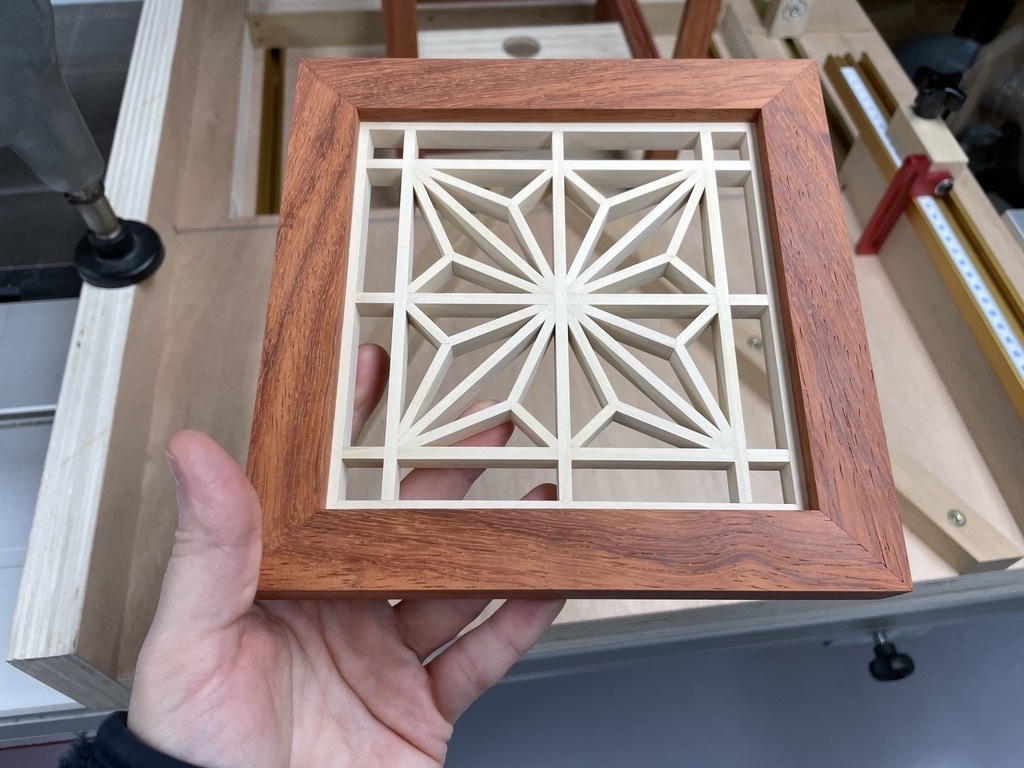

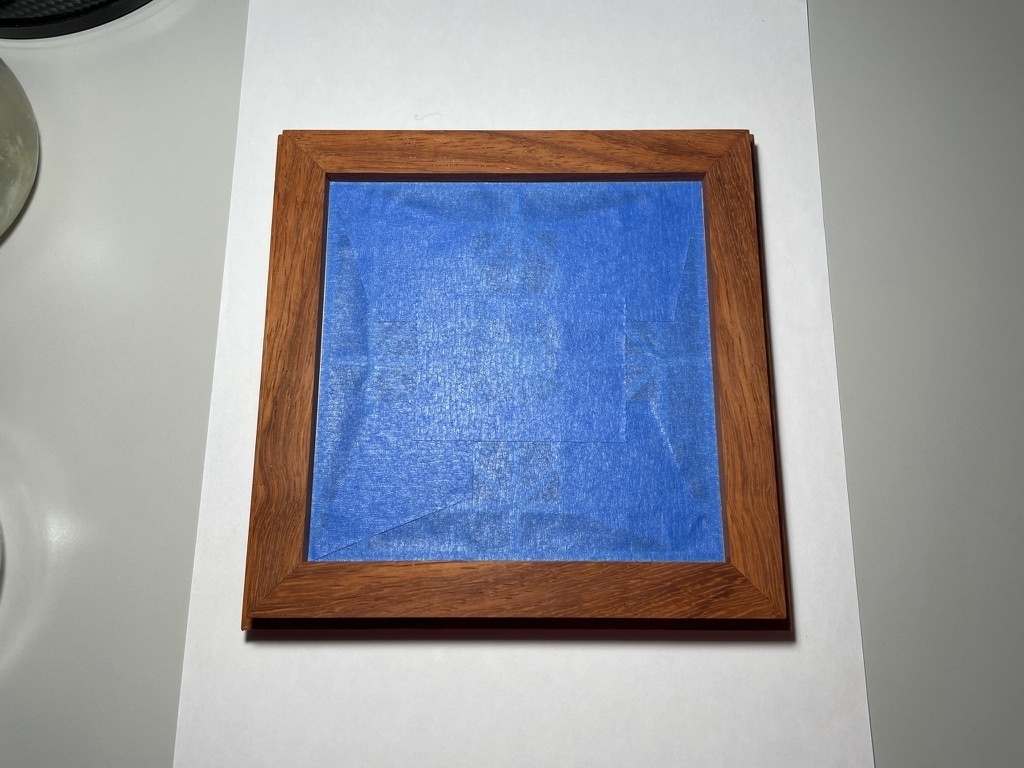

Le cadre en Padouk

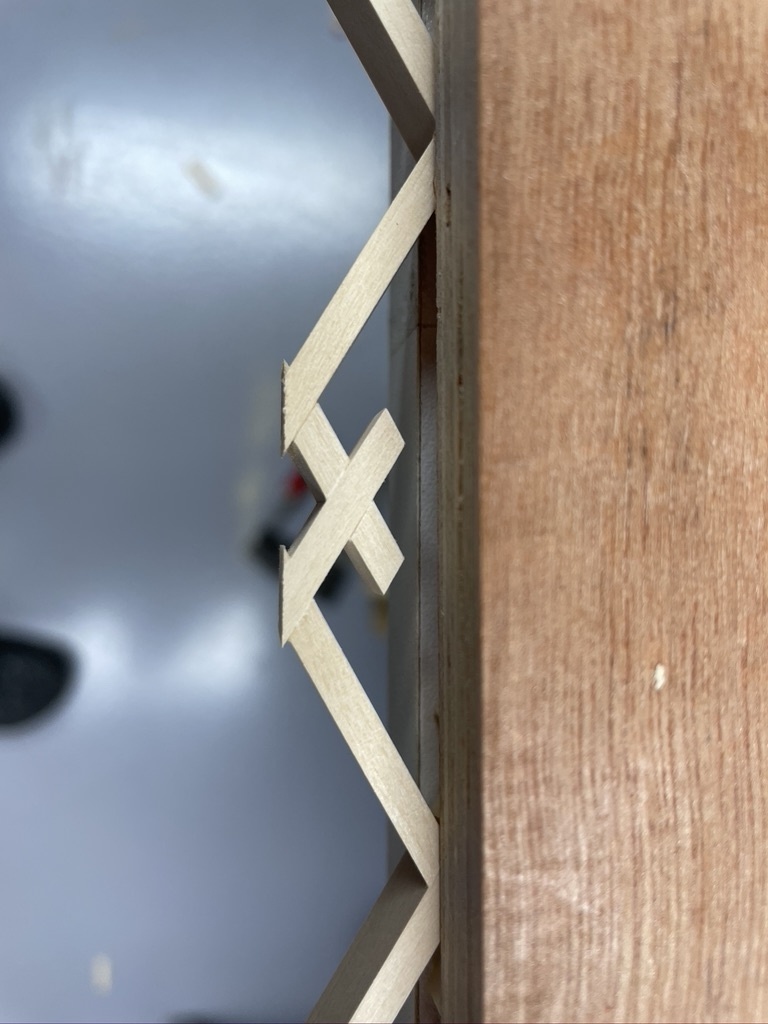

Kumiko encastré dans une rainure.

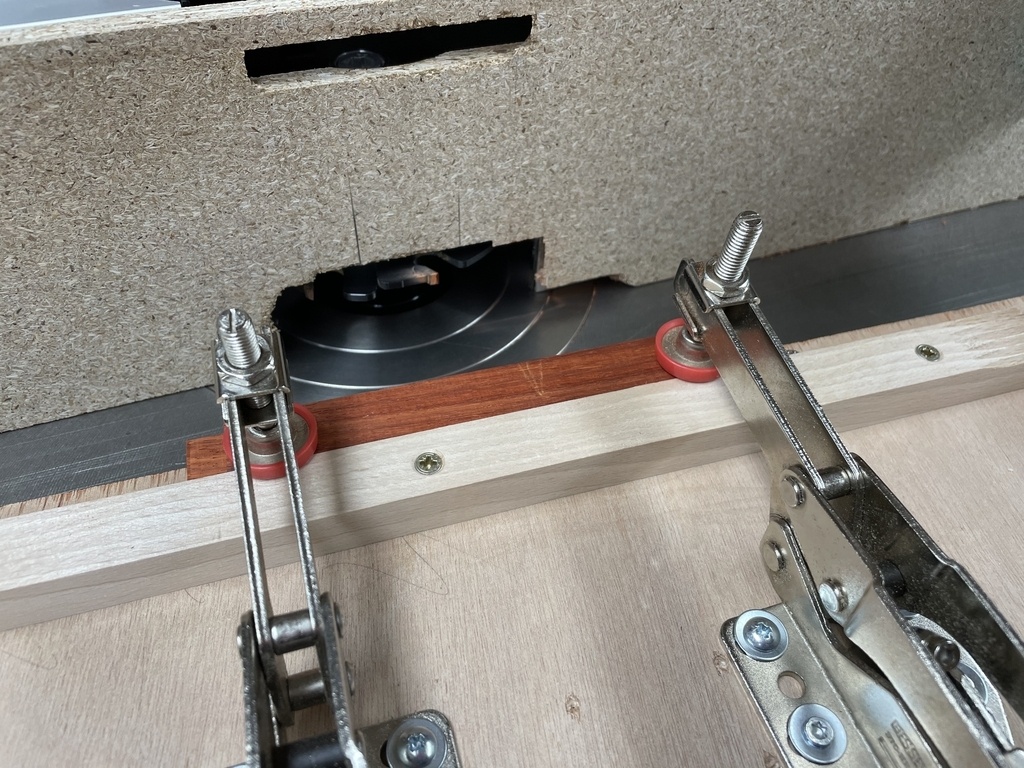

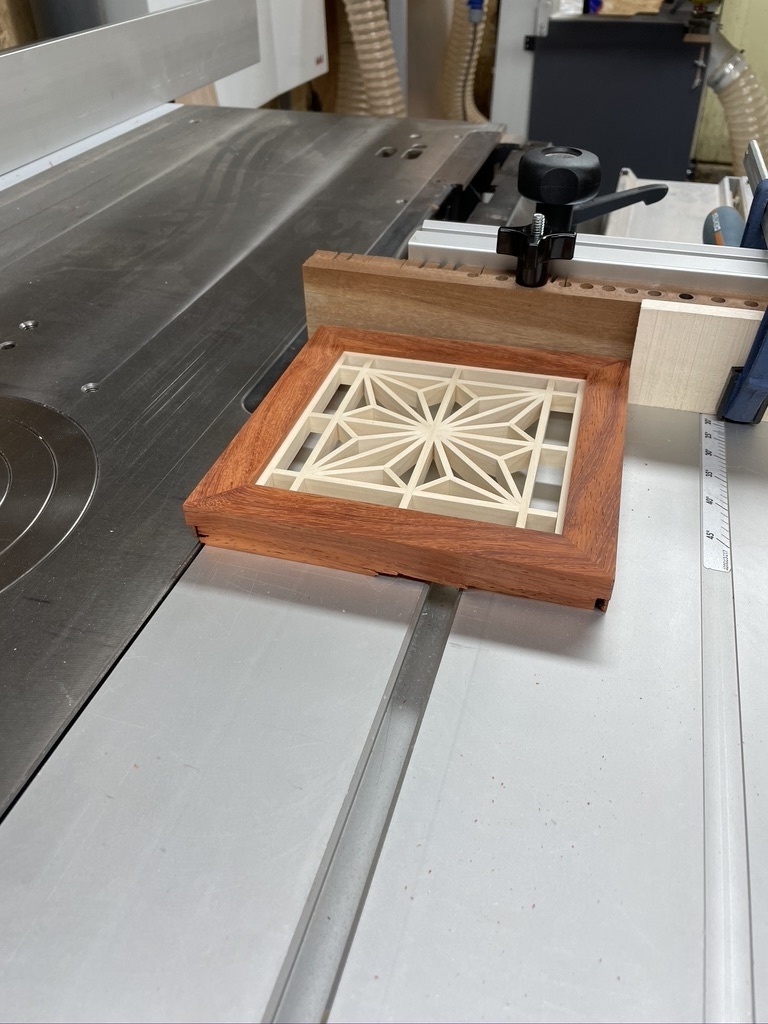

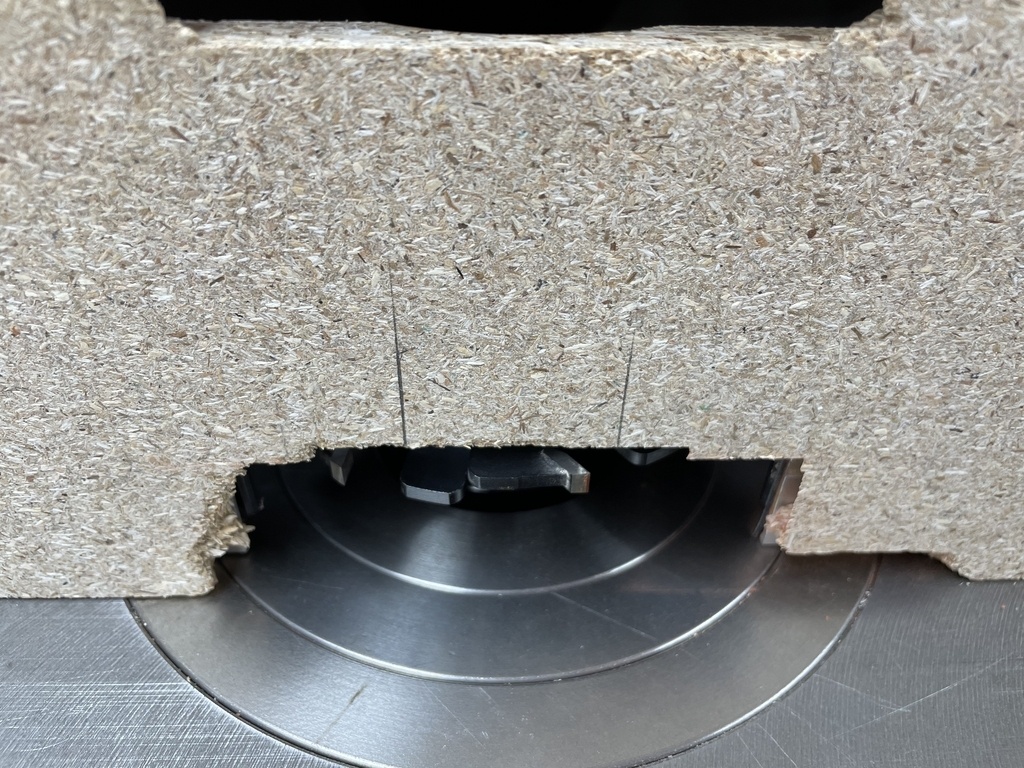

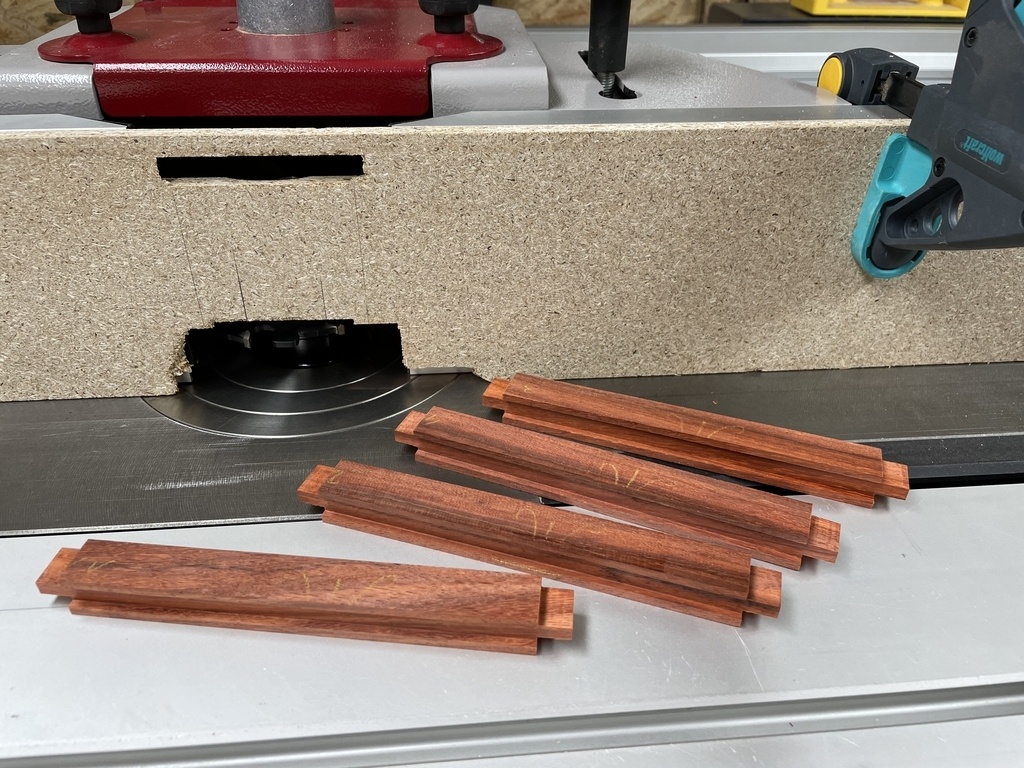

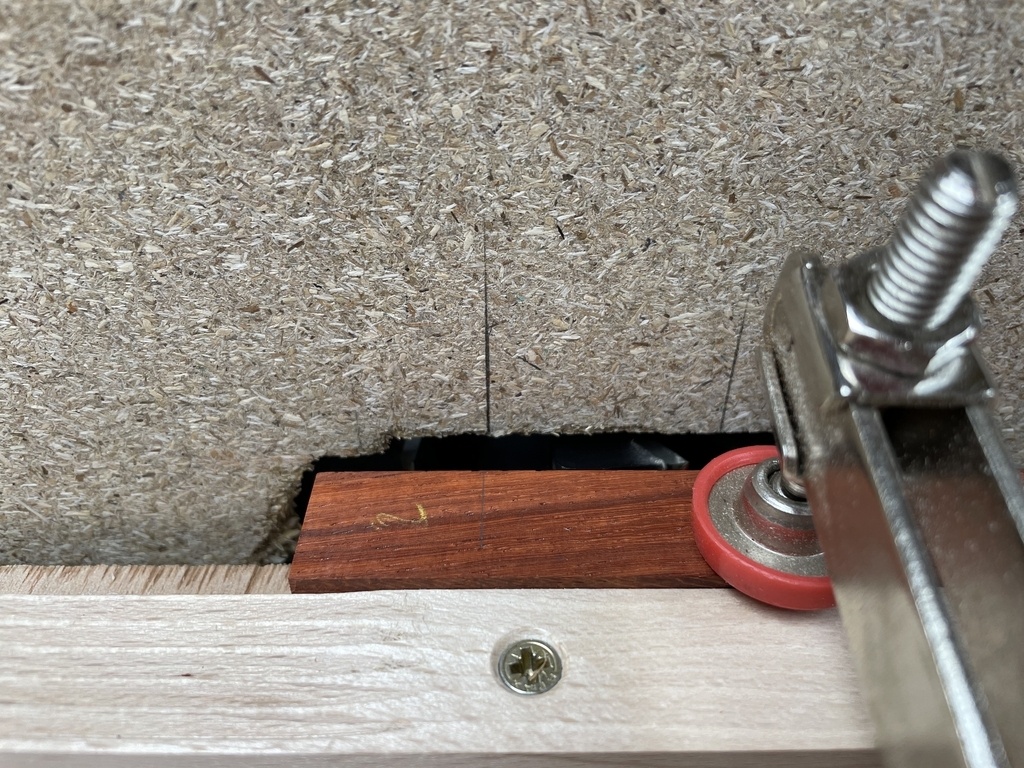

Feuillure extérieure réalisée à la scie à format (La flegme de ressortir le guide de toupie 😋).

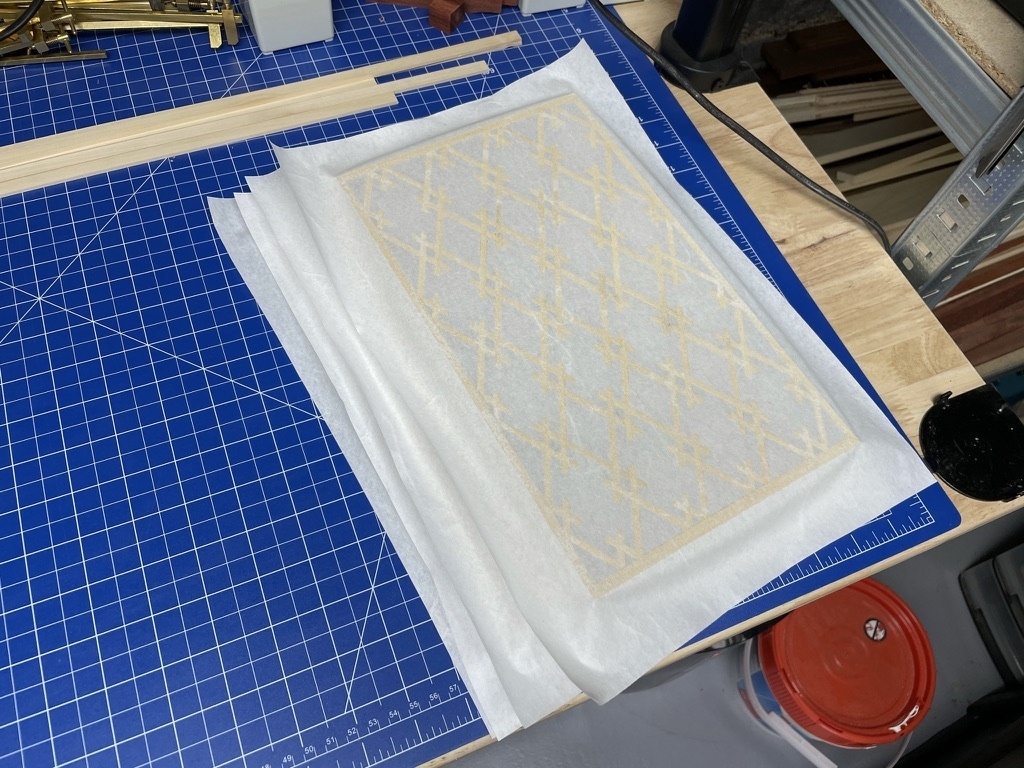

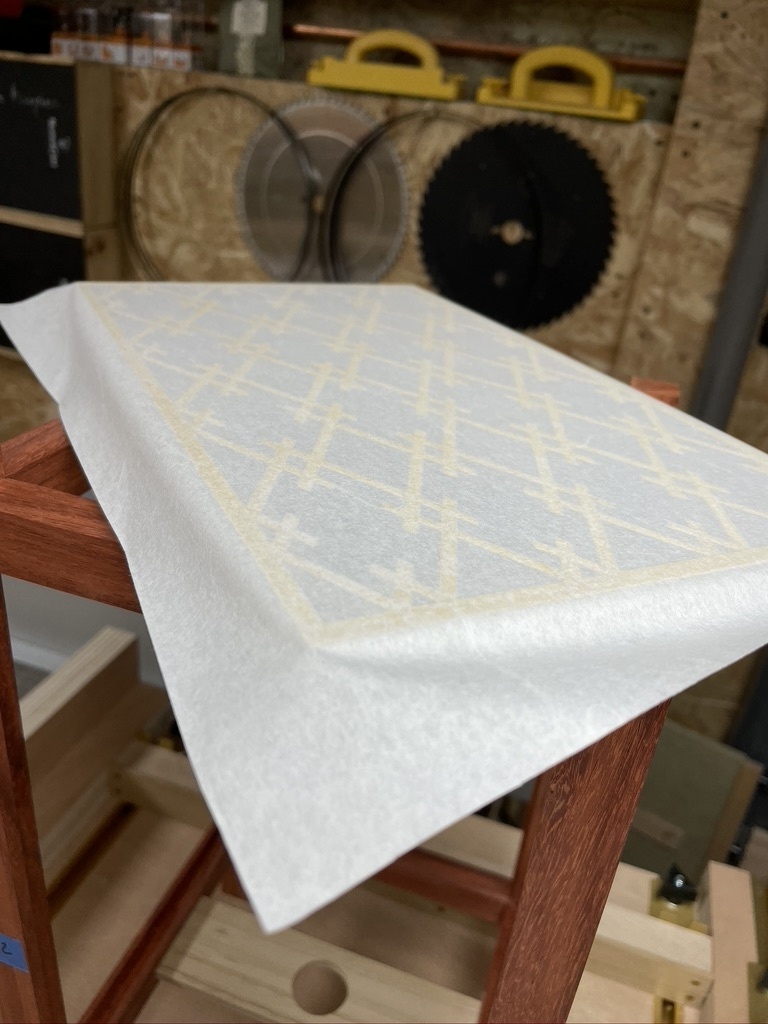

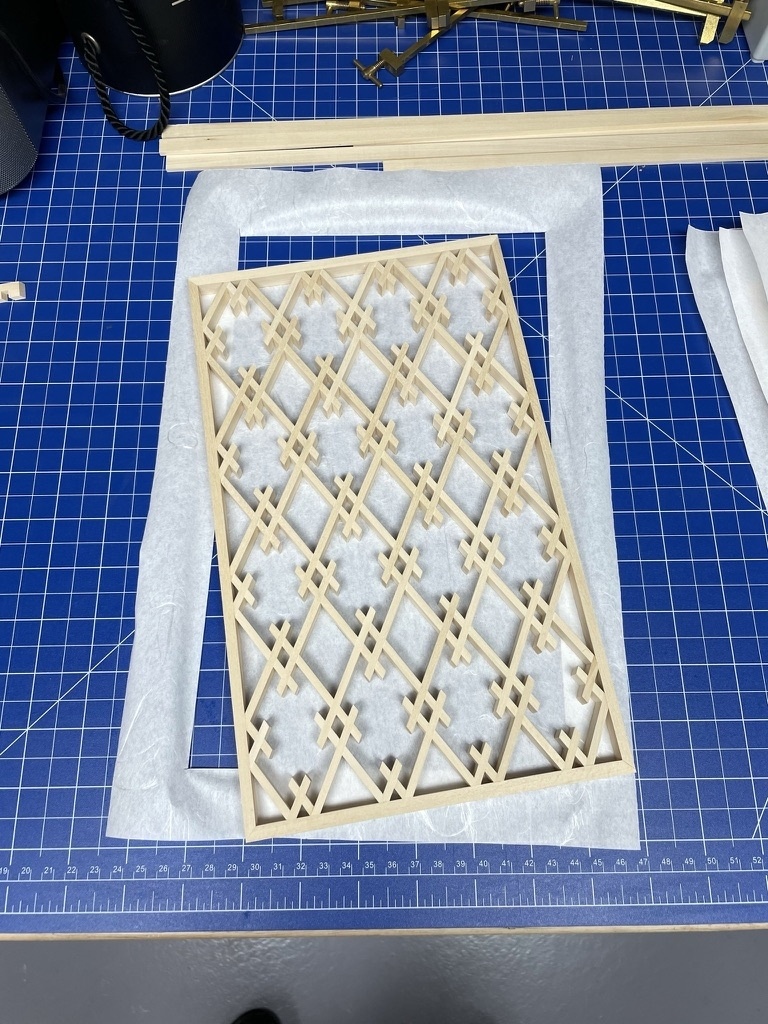

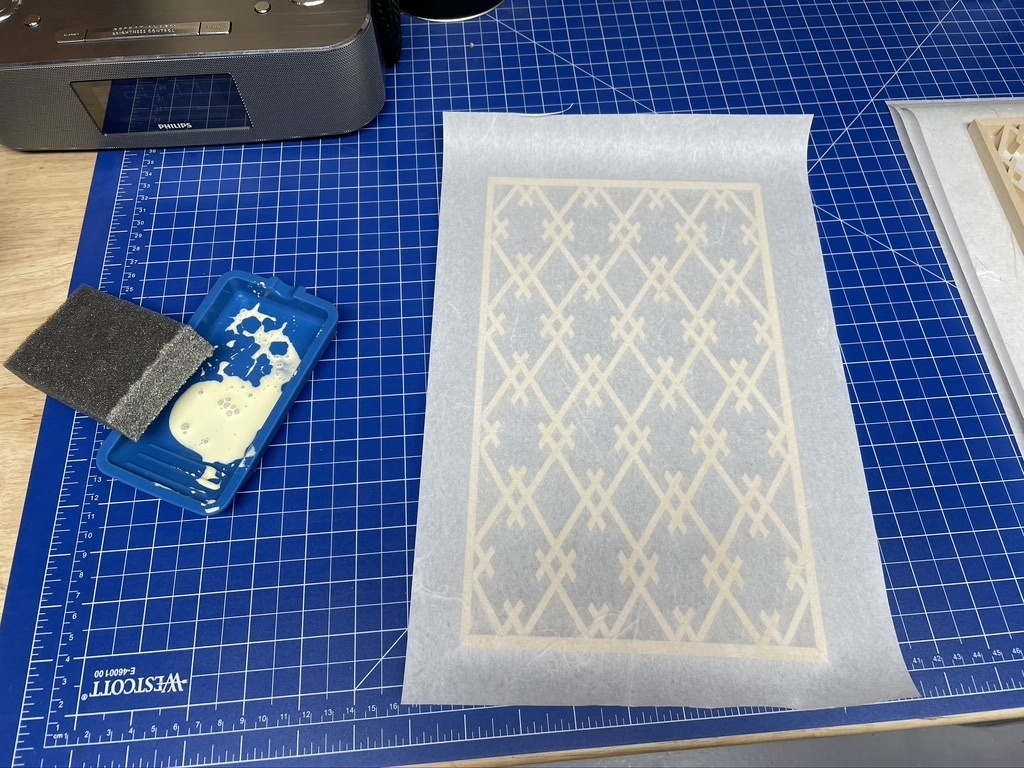

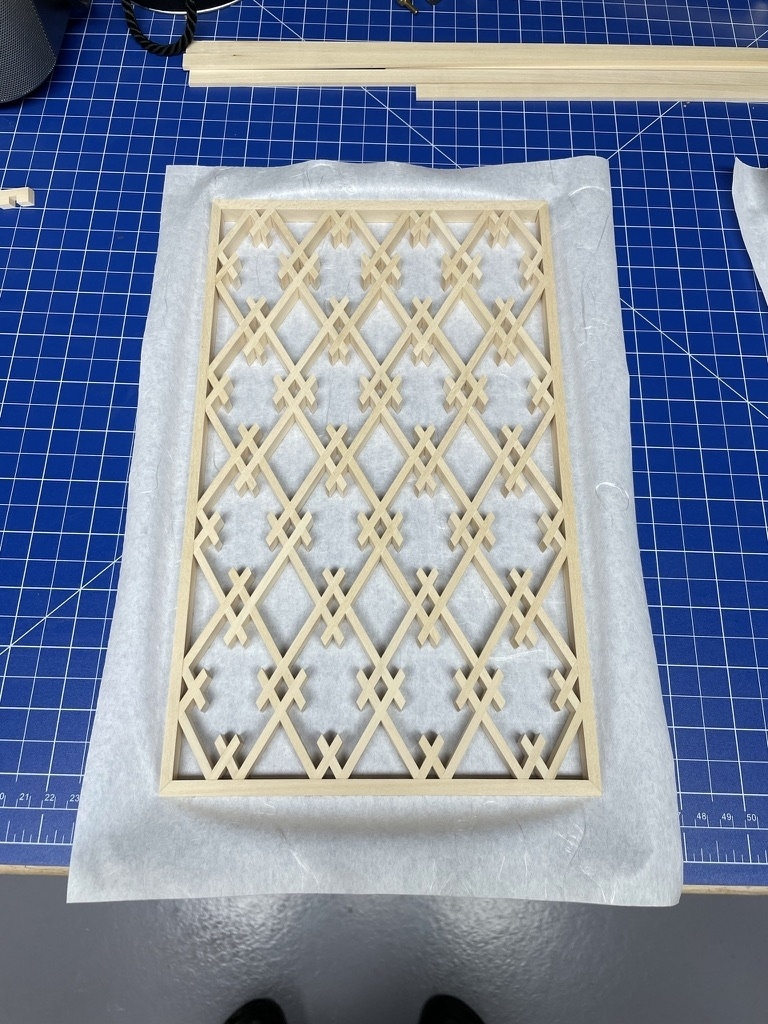

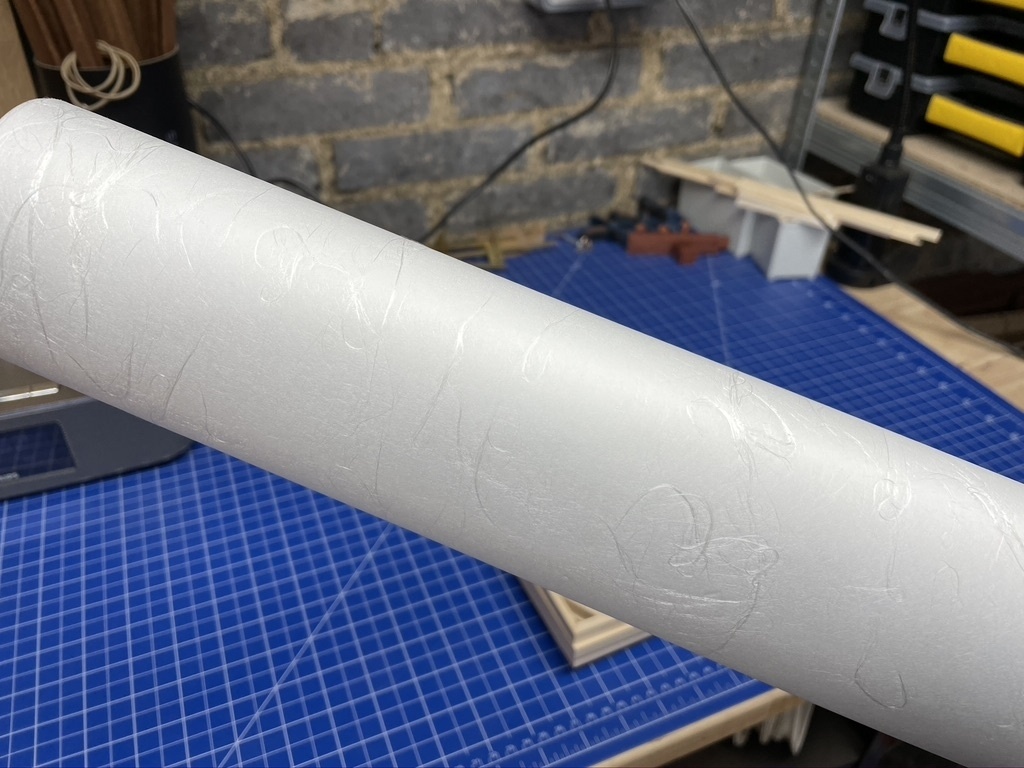

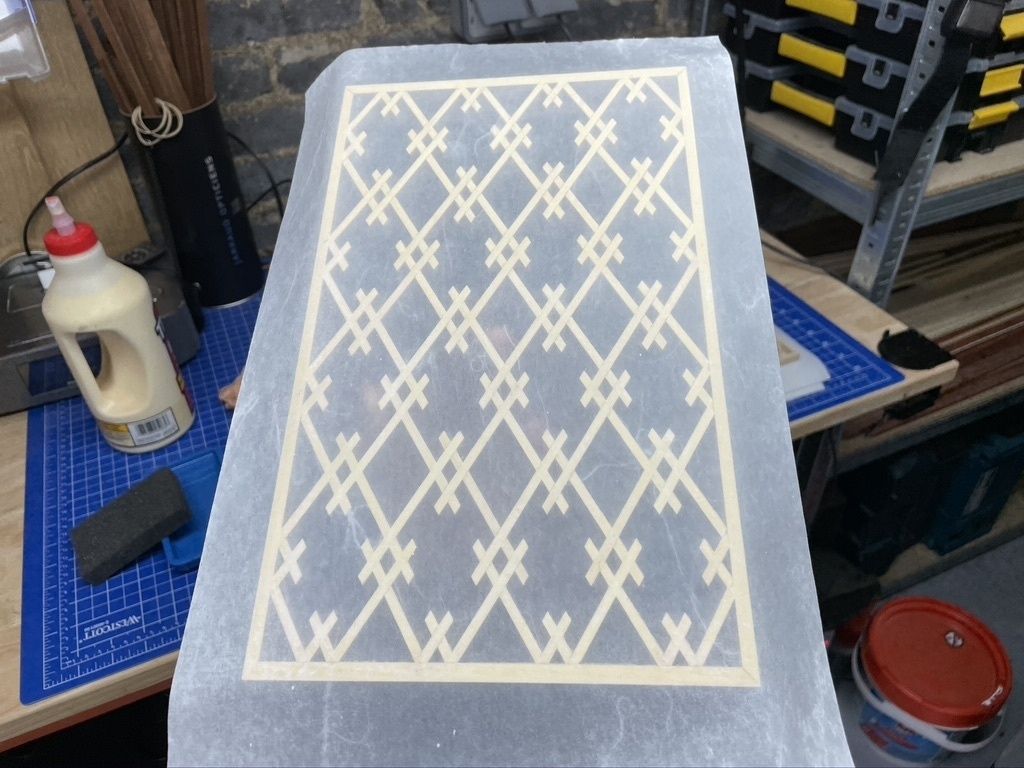

Collage du papier japonais

Une fois le papier collé, je le vaporise d'eau pour qu'une fois sec, il soit parfaitement tendu, comme expliqué dans ce pas-à-pas :

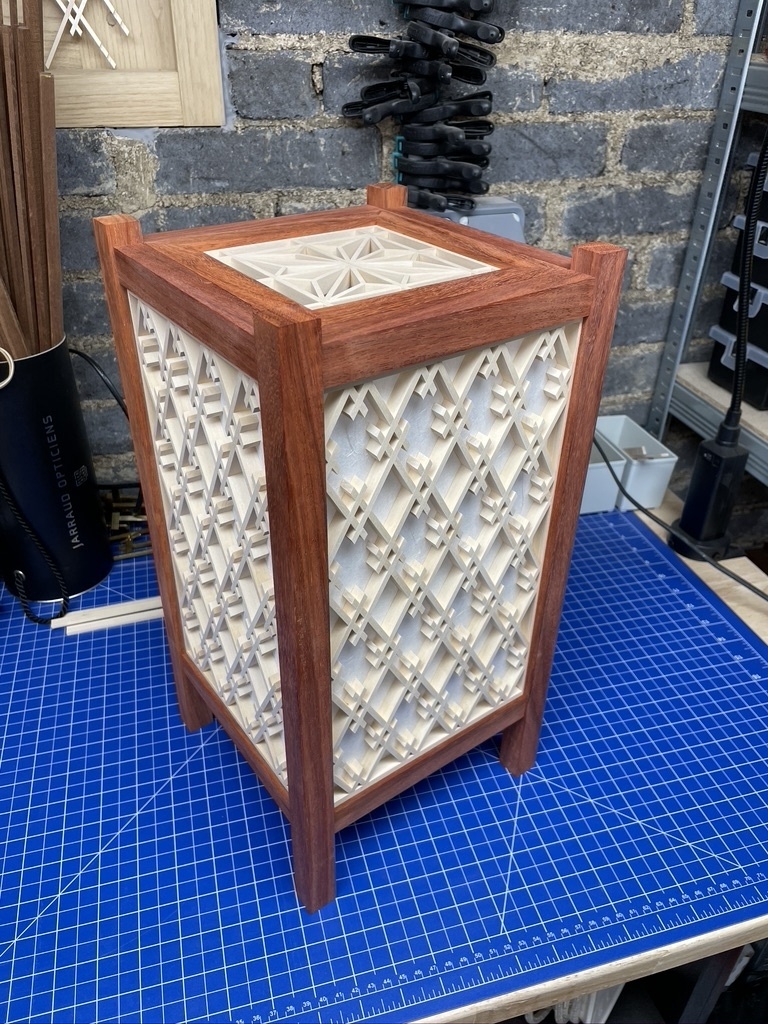

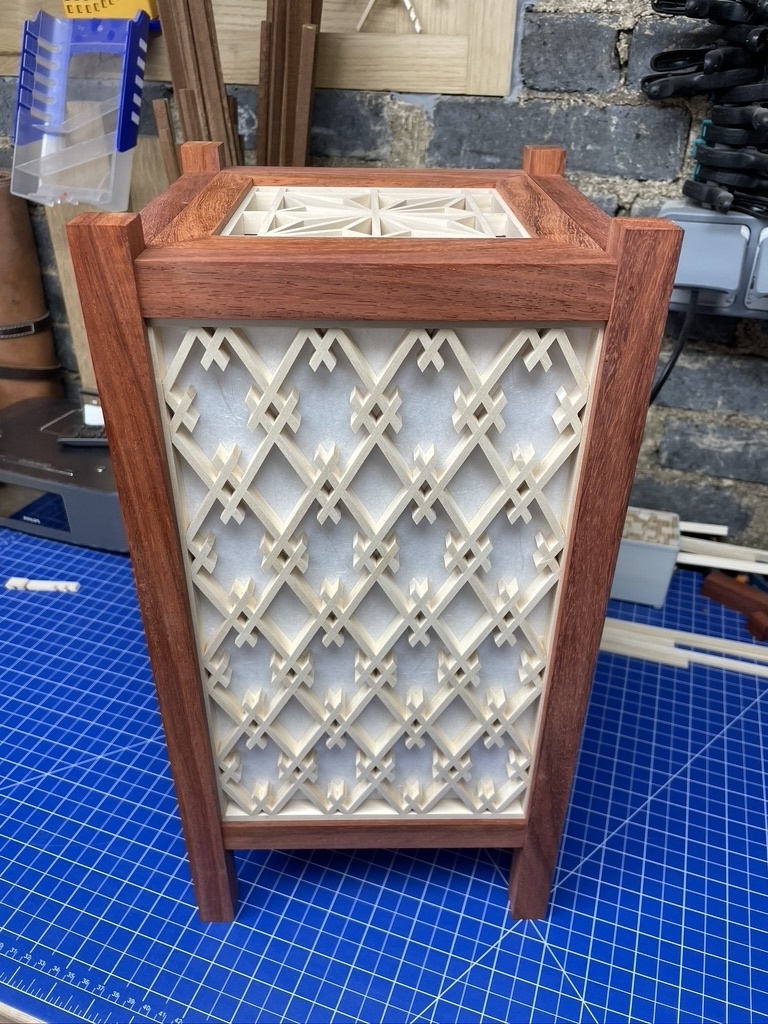

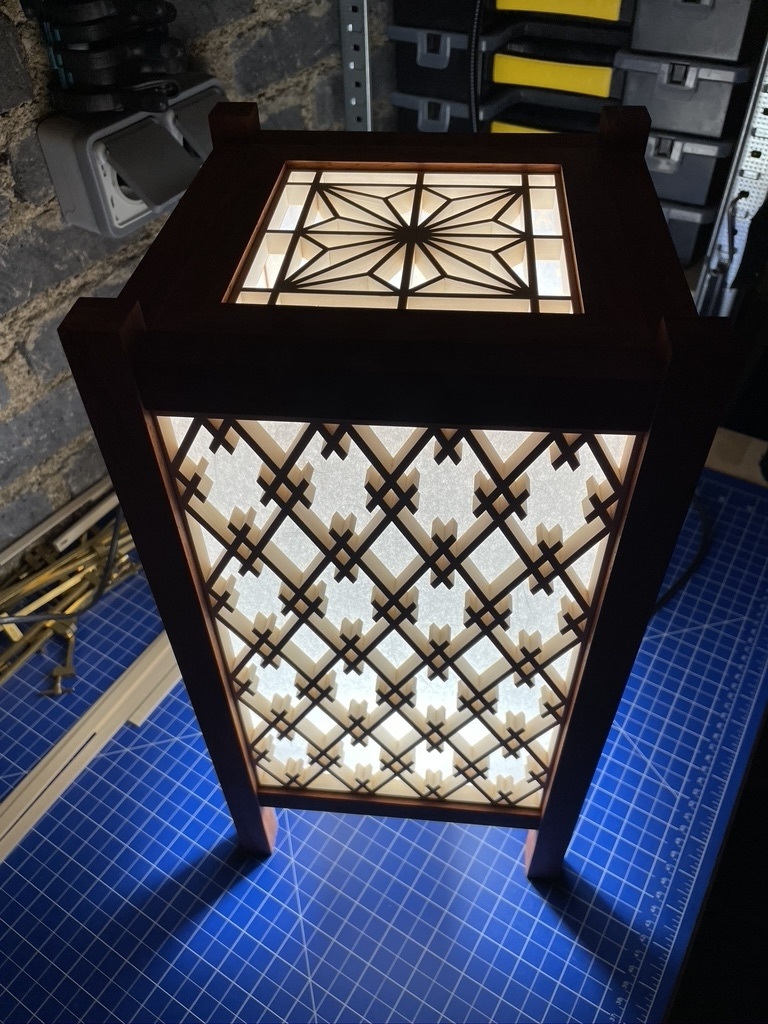

Photos à l'état brut

Finition à la cire dure

Peu de photos 😐
Application de 2 couches. "Séchage de 2h entre les 2, et après la 2ème, avant de polisher avec un tissu en coton.

Pour la mise en place des panneaux, je vous conseille de visionner la vidéo de Des King dont le lien est au début de ce récit.

Par rapport aux cotes du plan sketchup, dans la pratique, j'ai sorti les panneaux à 9,6mm d'épaisseur (pour une rainure de 10), afin d'intégrer d'une part l'épaisseur du papier japonais, et d'autre part, pour que les panneaux ne forcent pas lorsqu'on les intègre dans les rainures.
Résultat : pas de soucis pour les mettre en place.

Merci à celles et ceux qui auront parcouru l'intégralité de ce pavé 🤗

A venir : le retour d'expérience pour aborder entre autre l'erreur que je n'ai pas (vraiment) vu venir au niveau des panneaux 😉

Mis à jour

Discussions

Séverine  a publié la création "Lampe andon à panneaux kumikos amovibles".
il y a 3 ans
Vic66
( Modifié )

Superbe lampe tout en finesse et une précision diabolique ! Merci pour la richesse de ton partage, ça donne une idée du travail accompli ! Bravo

Séverine
( Modifié )

Merci Vic66 ☺

fedorterrell
( Modifié )

La grande classe, parfaitement documentée !!! Bravo mille fois Séverine !!!

Séverine
Timothée Delay
( Modifié )

ouais, super beau, super qualité. Merci pour le partage, ça fait rêver !

Séverine

Copeaux d'aronde merci beaucoup.
Quand on y réfléchit, ce n’est que l’assemblage d’une petite pièce de 68mm répétée un certain nombre de fois.

Boris Beaulant
( Modifié )

Wow, c'est magnifique de précision ! 👏

Séverine

Merci Boris Beaulant ☺
Et dire qu’il y en a qui font tout à la main 🤔

benjams
( Modifié )

Impressionnant, ca fait énormément de boulot tout ça 😉 j'aime 😍

Séverine

Merci benjams ☺
Les panneaux sont longs à réaliser oui. Je ne pensais pas lorsque je les ai commencés.
La structure, elle, se fait assez rapidement.

Toumefair
( Modifié )

Magnifique d élégance et de précision
Quel travail ! Merci

Séverine

Merci Toumefair ☺
Élégance, finesse et précision, je crois que c’est ce qui définit le mieux les kumikos. Je rajouterais peut-être patience

Thom38
( Modifié )

Quelle patience, le résultat est magnifique et superbement présenté, bravo 😇
Ca donne envie...

Séverine

Merci Thom38 ☺

Kentaro
( Modifié )

Suuuugoï!!

Séverine

ありがとうございました ☺ (En espérant que Google a bien retranscrit 😋)

mofran
( Modifié )

belle lumière, tiens quelle ampoule?

Séverine

Merci MoFran !

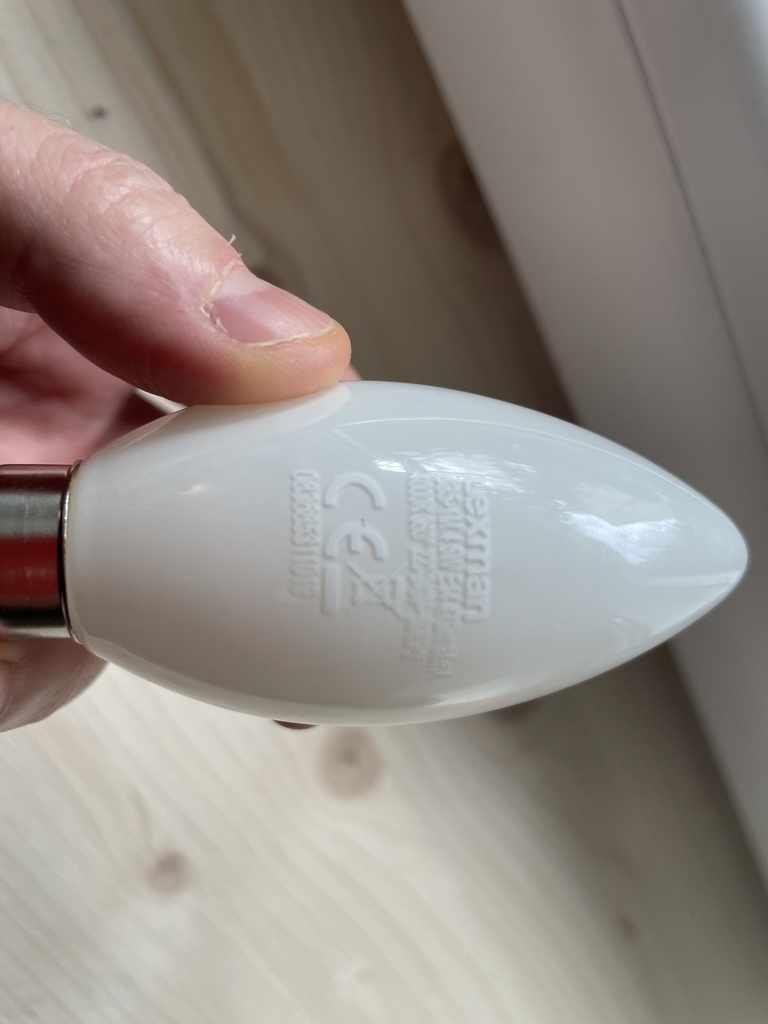

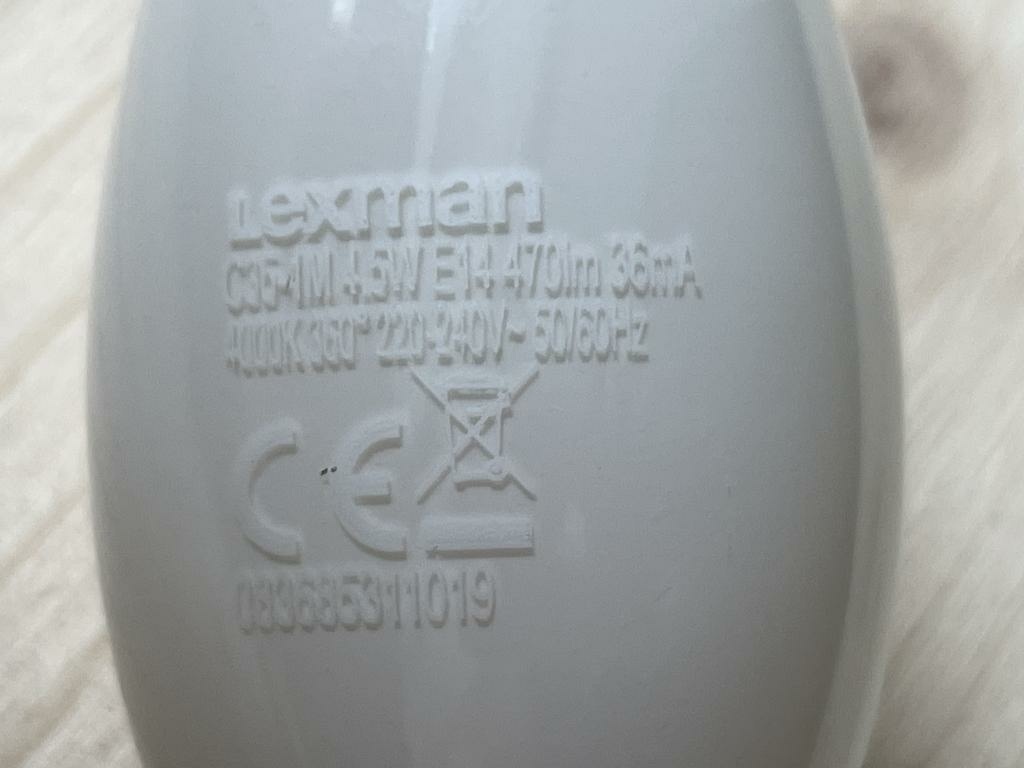

L’ampoule est basique : 4000K, 4,5W, culot E14.
Cette lampe est un cadeau non encore offert et je me tâte à acheter une ampoule qui permet de changer de couleurs à l’aide d’une télécommande 🤔

kaj
( Modifié )

Superbe dentelle!

Séverine

Merci kaj 🙏

Goulipao
( Modifié )

Beaucoup de boulot et de précision! Le résultat est magnifique, comme toujours!

Séverine

Merci beaucoup Goulipao ☺

Erebor
( Modifié )

Encore un travail magnifique! J'adore tes mini serre joints il sont trop mimi 😁

Séverine

Merci Erebor 😊
Je les adore aussi 🥰
Mais tu vois, ils ont un peu atteint leur limite avec cette création par rapport à la profondeur de mâchoire. J’ai du en mettre un de chaque côté pour que le serrage pour une traverse soit bien reparti.
Il faudra que j’investisse dans ceux-ci.

Erebor

Séverine oui effectivement c'est une limite... Mais ça permet de s'acheter des nouveaux jouets 😁
C'est quoi comme mortaiseuse que tu as ?

Séverine

Erebor le modèle Hobby Series AW16BMST2 de chez Axminster.
C’est pas la machine de mes rêves mais elle ne m’a pas coûté très cher (Pas de multico d’occasion sur LBC). J’utilise de bons bédanes japonais avec. Avec des cales un petit peu partout pour que le bédane soit d’équerre avec la table en fonte, j’arrive à faire des mortaises plus que correctes.

Erebor

Séverine merci ! C'est vrai que je guette les multico aussi sur leboncoin (et on doit être beaucoup dans ce cas)

Jeromymacam
( Modifié )

Je voudrais avoir le temps de me lancer!
C'est superbe et doit être tellement reposant à faire.

Séverine

Merci Jeromymacam !
C’est apaisant ☺

sylvainlefrancomtois
( Modifié )

quelle patience ! 👍

Séverine
( Modifié )

Il en faut oui 😌

Pascalclochard
( Modifié )

très beau reportage, et travail magnifique... c'est superbe. Ça donne envie d'essayer. 👏

Séverine

Pascalclochard merci ☺
Il faut se lancer. 😉

artiste : Kamwei Fong
( Modifié )

Superbe ! Quel boulot !

Donc si j'ai bien compris tu n'as pas collé les petits assemblages des grilles kumiko ? Et pour le chapeau ?
Tu n'as donc pas du poncer les grilles une fois assemblés ?

Quel logiciel utilises-tu pour le modèle ?

Merci,
Nairod

Séverine

Merci Nairod 🙏
En fait tout est collé : la grille et les kumikos du chapeau et tous les kumikos des panneaux. Je vais rajouter un petit texte au niveau des photos concernées pour préciser ce point.
Et tout est poncé : les panneaux à la ponceuse électrique vitesse minimum, et le modèle du chapeau à la main sur un papier collé sur une planche en bois.
Pour la modélisation, j'utilise Sketchup. Le plan est d'ailleurs joint à la création 😉

artiste : Kamwei Fong

Séverine Ok merci !

Tu n'as pas eu le problème des "petits cheveux" de bois sur toutes les arêtes une fois le panneau kumiko poncé à plat ? Comment as-tu cassé ces arrêtes ?

Séverine

Nairod non pas de conséquences suite au ponçage. Il était vraiment doux avec la ponceuse électrique, avec un grain de 220. Et à la main, c’est encore plus doux, avec un grain de 240.
De quelles arêtes parles-tu ?

artiste : Kamwei Fong
( Modifié )

Séverine De quelles arêtes parles-tu ?

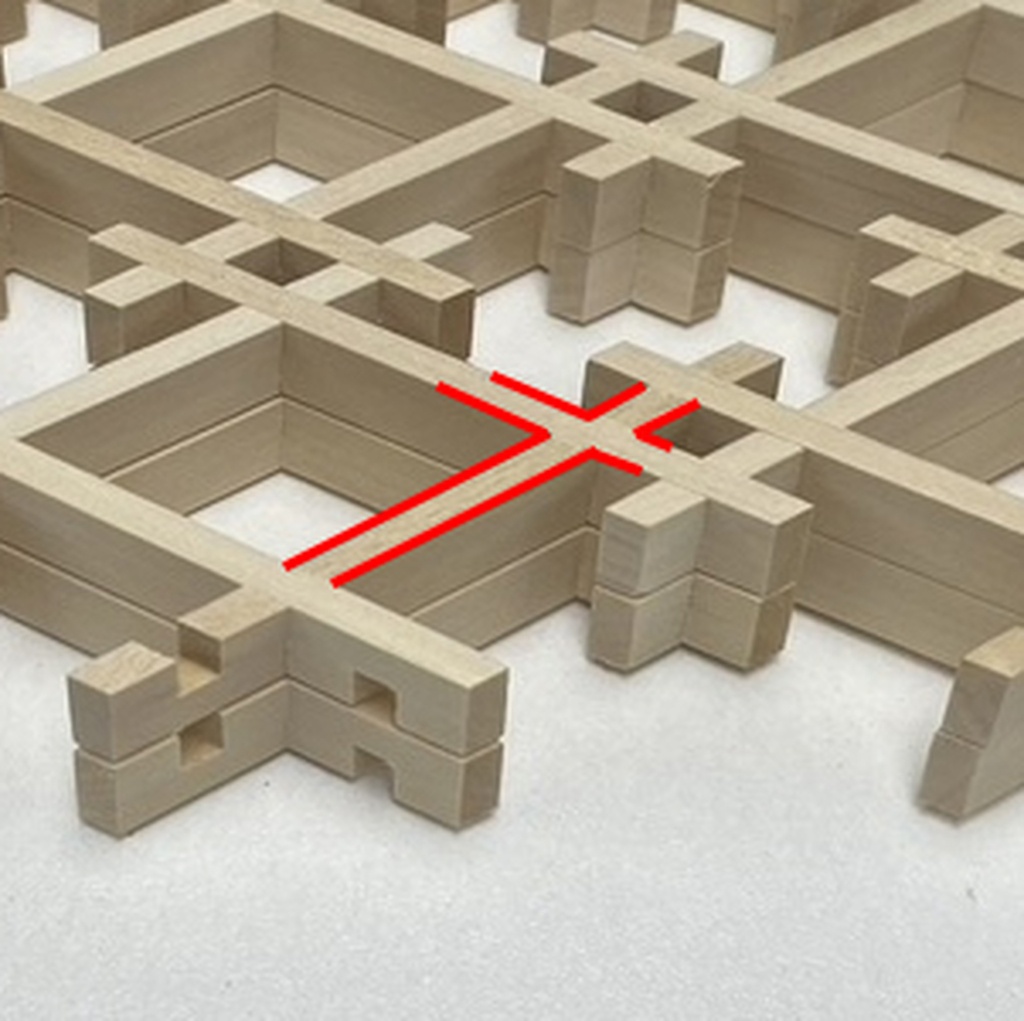

Ces arêtes-là (photo jointe).

Quand j'ai fait mes kumiko j'ai du casser toutes les petites arêtes à la main. Je me demandais si tu avais du faire ça aussi ? Ou bien si c'est juste moi qui ai poncé à plat trop fort...

Séverine

Nairod ok je vois.
Donc non, je n’ai pas eu à retoucher à quoi que ce soit une fois le ponçage du panneau fait. Mais je n’ai pas appuyé fort et j’ai utilisé un grain fin.

artiste : Kamwei Fong
( Modifié )

Séverine Ok je vois ! Merci, ça m'aidera pour mes éventuels prochains kumiko 🙂

Séverine

Nairod c’est fragile ces p’tites bêtes. Il faut les caresser 😉, d’autant plus que le bois utilisé est un bois tendre

artiste : Kamwei Fong

Séverine Ca pour les caresser je les ai caressés : j'ai poncé toutes mes petites arêtes à la main 😁 J'éviterai de poncer à plat aussi fort la prochaine fois !

ren22
( Modifié )

Impressionnant la précision !!!! C'est bluffant. Très joli résultat !!

Séverine

Merci ren22 🙏

Kentaro
( Modifié )

Je te l'ai déjà dit, je crois, mais tu devrais essayer avec une bougie plutôt qu'une ampoule. C'est magique.

Sinon, peut-être pourrais tu, pour la structure, prendre des sections un peu plus fines. Les baguettes sur les lampes japonaises traditionnelles sont en effet plus fines.

Séverine

Oui et je t’avais répondu que je trouvais la lampe trop haute pour y mettre une bougie 😉
Pour la section de la structure, c’est une question de proportion je trouve. Plus fine, ça aurait de mon avis déséquilibré l’ensemble. La lampe fait 40cm de haut pour 20cm de large et de profondeur. Ça commence à faire une belle lampe.
Ma première avait une structure de section de 9mm, mais elle était beaucoup plus petite.
Il faudrait que je fasse une photos des 2 l’une à côté de l’autre pour qu’on se rende compte.

Kentaro

Séverine Justement, en terme de proportions, il vaut mieux mettre des montants un peu plus fins, 15 ou 16 mm environ. En tout cas, ce sont les sections de mes lampes japonaises (anciennes véritables) , qui donnent une vraie impression de légèreté et de fragilité.
Plus c'est aérien, mieux c'est.

En fait, les lampes "modernes", refaites, sont souvent plus mastocs, avec de plus grosses sections. Je pense que c'est parce qu'elle sont faites pour le marché américain, qui veut des choses solides et lourdes.

Mais cela fait qu'on finit par être habitué, en regardant les photos, à ces "poutres"...

Je n'ai pas compris pourquoi la lampe est trop haute pour une bougie. Dans les lampes traditionnelles, la bougie est fixée sur une planchette (comme ton ampoule), cette planchette est amovible, et fixée à une baguette verticale. Pour allumer la bougie, on prend la baguette, on soulève l'ensemble avec la bougie, on allume, et on redescend le tout.

Séverine
( Modifié )

Kentaro Tu pourrais poster une photo d’une de tes lampes pour que je puisses me rendre compte de ce que donne une section plus fine ? J’avais trouvé les proportions de la lampe de Des King harmonieuse, et j’ai voulu reproduire cette harmonie.
Mais pour tout te dire, la section de la structure a fait débat à la maison, ma compagne trouvant qu’effectivement elle était trop « grosse ». 🙄
Donc je suis preneuse d’une photo 😉. J’ai un autre style de lampe dans ma todo list, déjà modélisée, et j’aimerais revoir la section de la structure si besoin.
Concernant la bougie, mon support de douille est tout en bas. Y poser une bougie ne repartirait pas la lumière jusqu’en haut (en même temps, c’est pas forcément grave).
Je ne vois pas ce que ça donne une planchette amovible fixée sur une baguette verticale. Une petite photo également si tu as ?

Ofriddy
( Modifié )

Bravo pour la précision, l'aspect méthodique, très belle lampe, ça claque !

Séverine

Merci Ofriddy 🙏

Francisco
( Modifié )

Très beau rendu, et la qualité des photos permet de bien voir les étapes. Quelle mortaiseuse utilises-tu (6 mm c'est le minimum possible en diamètre de mortaises)?

Séverine
( Modifié )

Merci Francisco 🙏
Erebor m’a posé la question en début de journée sur la mortaiseuse ☺. Je te donne le lien de ma réponse plutôt que de faire un copier/coller 🙂
lairdubois.fr/...entaires/231476
J’achète mes bédanes chez Axminster, et la plus petite taille qu’ils vendent, c’est du 3 😳😅

Le Riflard et la Varlope
( Modifié )

Superbe! Je ne m'y suis jamais essayé mais c'est à chaque fois fascinant le kumiko

Séverine

Merci Le Riflard et la Varlope 🙏
Oui c’est fascinant. Je reste toujours en extase lorsque je regarde une vidéo de réalisation de panneaux de paysages, avec des kumikos qui ne doivent pas faire plus d’1 mm d’épaisseur

Bougnasse
( Modifié )

Bravo, belle démonstration de savoir faire et de patience

Séverine

Merci Bougnasse 🙏

jacquespatry
( Modifié )

c'est très aérien, équilibré, bravo

Séverine
Katastroff
( Modifié )

J'aime beaucoup cette lampe, merci beaucoup d'avoir expliqué ton process de façon aussi précise! Quelle patience, le résultat est juste wahou <3

Séverine

Merci beaucoup Katastroff 🙏
Avec plaisir !

jmdef
( Modifié )

Séverine vient d'une autre planète...
Bravo 😊

Séverine

Merci jmdef ☺
On est nombreux alors à venir de cette planète. 😁
Et je n’y suis qu’un jeune padawan. 🙂

PaulH
( Modifié )

Hello Séverine,
Très beau travail et bien documenté (Comme d'hab. !)

Séverine

Merci beaucoup PaulH 🙏

JRM66
( Modifié )

Sublime lampe j'adore👍
J'ai été très intéressé par le reportage photo, la qualité de fabrication et la finition de chaque élément, les gabarits etc.
Bref tout m'a passionné. Merci pour ce post🙏

Séverine

Merci beaucoup JRM66 🙏
Ça fait super plaisir des commentaires comme celui-là ☺

hervem
( Modifié )

Bonsoir,
Que dire de plus ?
Que l'atelier est super propre ?
Pas étonnant n'est-ce pas ?
Merci Séverine pour ce superbe partage !
Cordialement,
hervem

Séverine

Merci hervem 🙏 Avec plaisir !
Mon atelier n'est plus aussi propre maintenant. 🙂

hervem

Séverine
Bonsoir,
On ne peut pas être au four et au moulin !!!
Cordialement,
hervem

FMJ
( Modifié )

Tu commences à être une maîtresse es kumiko. C'est bôôô !!! Un grand bravo !

Séverine

Merci FMJ !

ebenober
( Modifié )

Petite question technique : pourquoi le peuplier plutôt qu'un autre bois pour faire les baguettes, et où en trouves-tu ?
merci d'avance pour ta réponse, et encore bravo.

Séverine

En fait, je n’ai pas choisi le peuplier. J’ai utilisé les palettes qui m’avaient été livrées avec mes machines et il s’est avéré que c’était du peuplier, un bois tendre et clair, parfait pour faire des kumikos.
Donc pour le moment, j’ai encore un peu de stock. Et après, je galèrerai certainement à en trouver. (Des voliges de 18mm d’épaisseur et de 2 ou 4m sont vendus dans certains Point P. Ça peut être une piste).
Après, j’ai pour objectif, d’utiliser d’autres essences pour varier les couleurs. Mais ça n’est qu’à l’état de projet pour le moment.

ebenober

Séverine😊
En fait, c'est l'opportunité qui a guidé ton choix ! Le peuplier n'a t-il pas trop tendance à fendre ? J'ai entrepris de fabriquer une lampe, et j'utilise des baguettes de hêtre pour faire les panneaux en kumiko. Dessin TRES simplifié à côté de ce que tu es capable de faire...
Ça se passe bien pour l'instant.
Je publierai quand ce sera fini, et si c'est réussi !

dneis
( Modifié )

ebenober pour avoir travaillé un peu le peuplier, je dirais que cela s'y prête bien (car assez tendre, homogène et facile à trancher au ciseau) et que ce n'est pas trop fissible. Très facile à raboter à la main également.

JRM66

ebenober j'ai fait des baguettes avec du hêtre, j'ai trouvé que c'était compliqué car le bois est très dur et pas très compliant pour accepter et compenser les petits défauts et si on force sur les assemblages (mitsu kude à 3 baguettes) ça casse.
Est ce que tu n'as pas rencontré ces difficultés?

ebenober

JRM66
Non, mais mon dessin est très simple; que des assemblages à mi-bois en croix. Le hêtre est homogène et bien droit de fil, et n'a pas tendance à fendre. Bien sûr, comme il est dur, il est moins facile à travailler au ciseau qu'un bois tendre. J'ai moins peur de casser.

Séverine

ebenober, dneis a répondu à ta question sur le peuplier 😉.

JRM66

Moi j'ai constaté à mes dépens☹ 😭🤬qu'on casse plus facilement le bois dur que le tendre, c'est l'histoire bien connue du chêne et du roseau.😉
