Tout d'abord je remercie mon logiciel de conception 3D qui a fait 90% du travail :-)

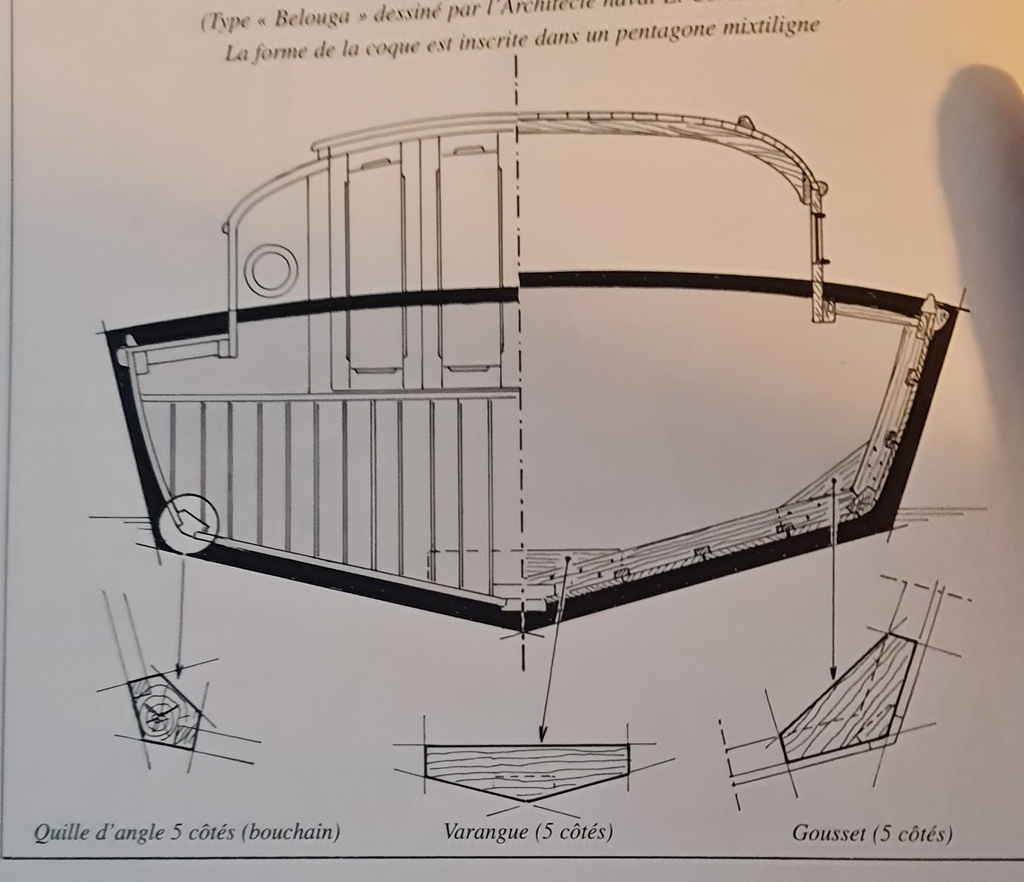

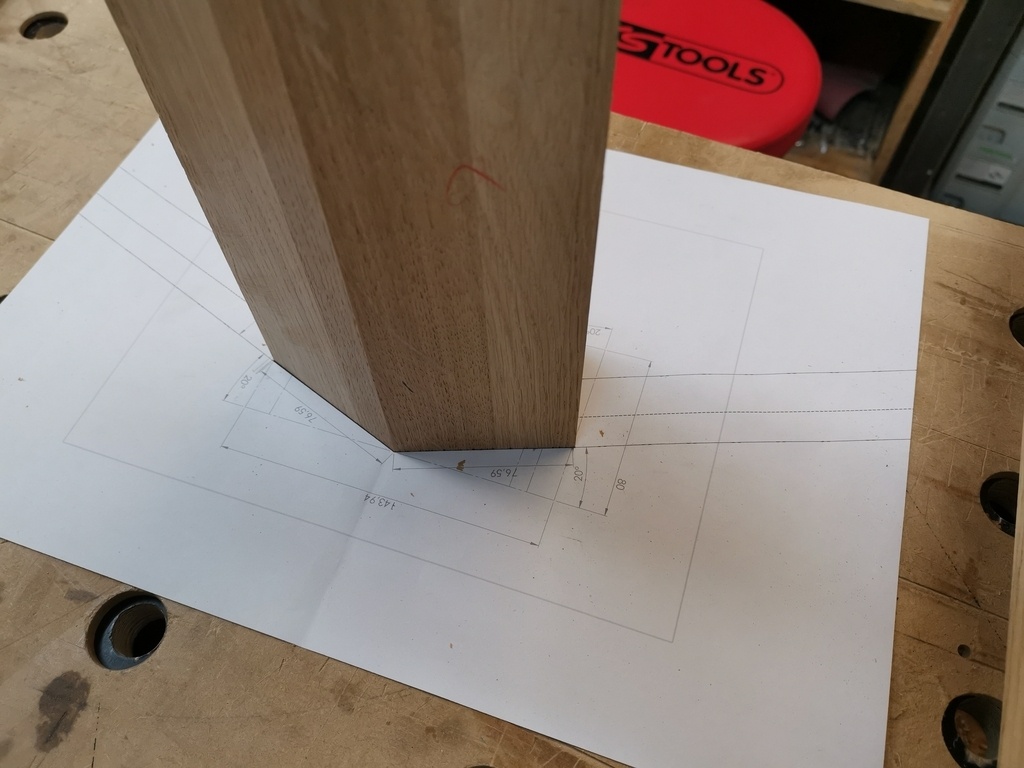

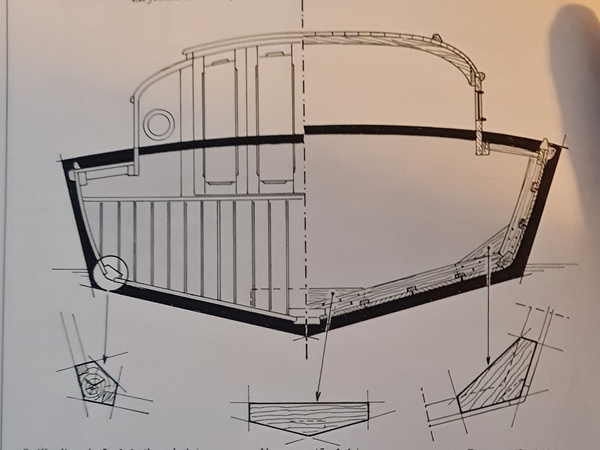

Pour les pièces d'assemblage du toit, je me suis inspiré d'un croquis que j'ai vu dans le livre "Tracés d'atelier et géométrie" : le bouchain

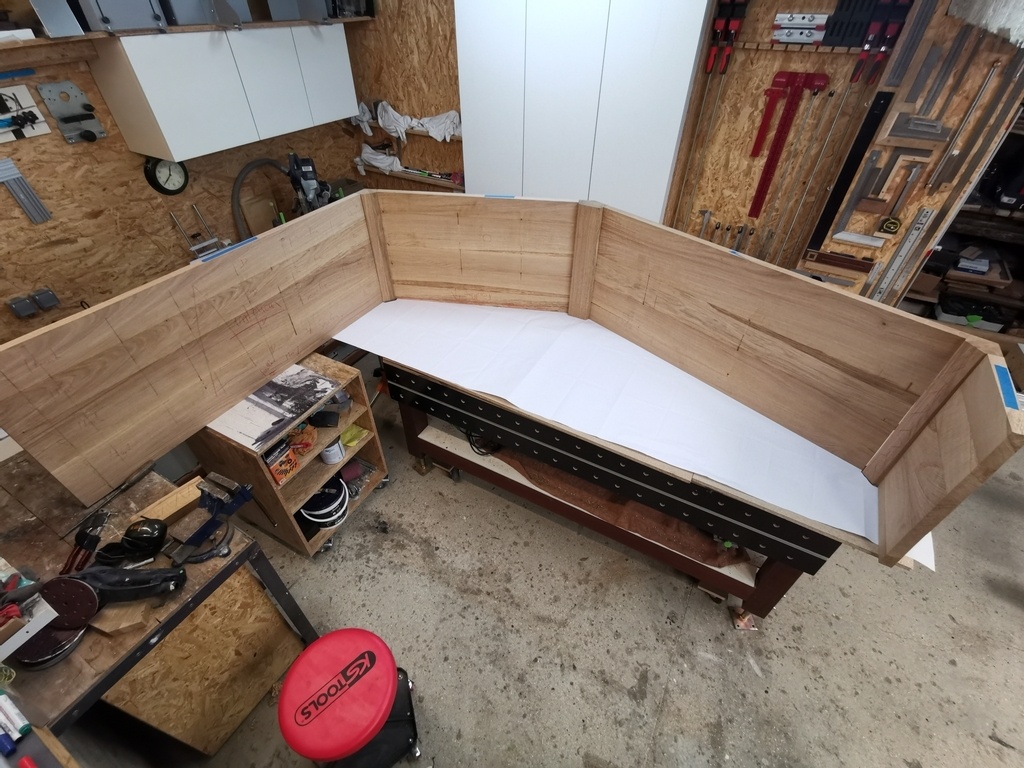

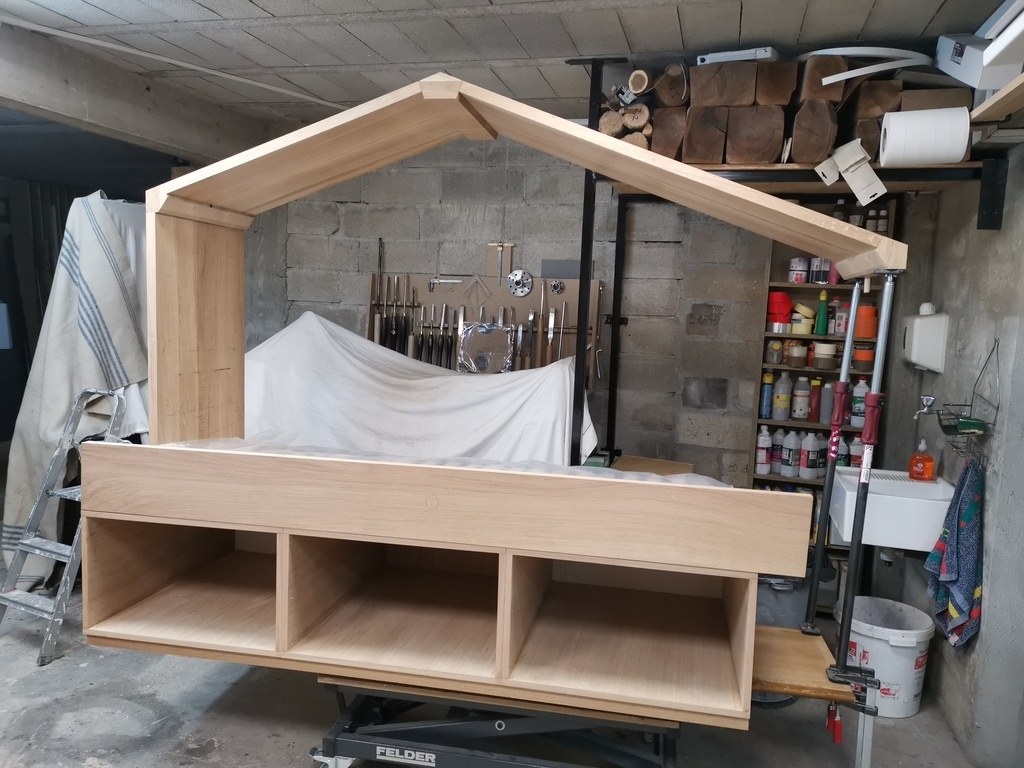

Ossature du toit en chêne de 35mm d'épaisseur. Une partie du toit est démontable (utilisation des domino amovible de festool).
J'ai dû faire un tirage de plan à l'échelle 1 pour vérifier que j'avais les bonnes pentes. Le toit est asymétrique

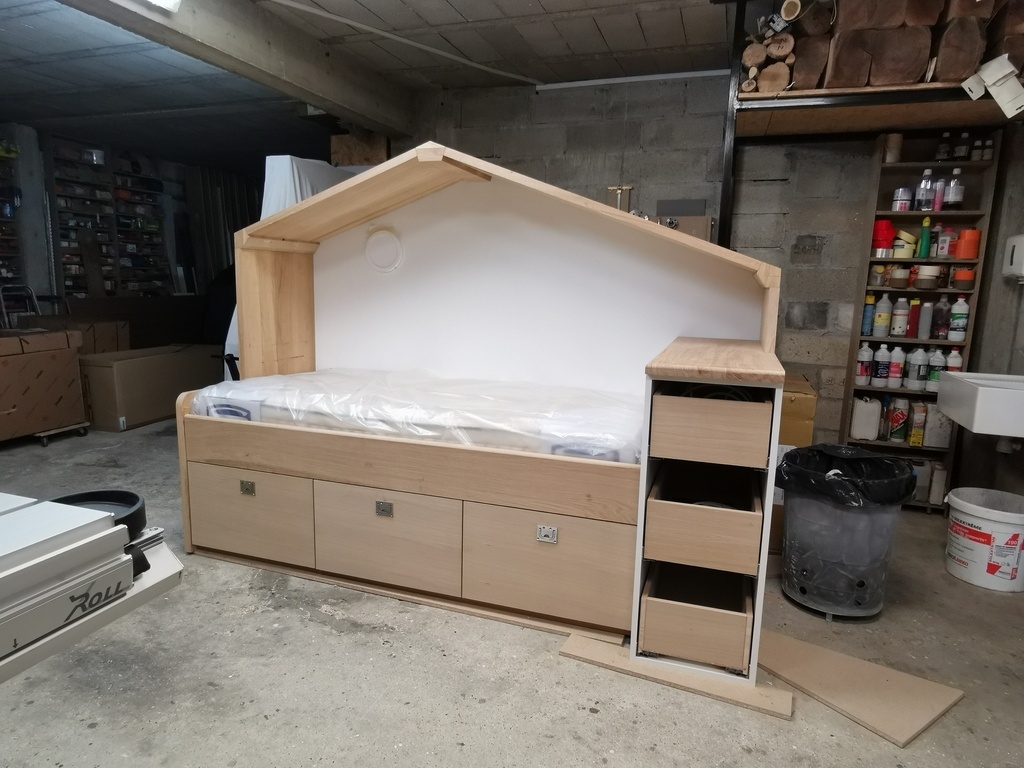

les caissons bas sont en latté chêne.

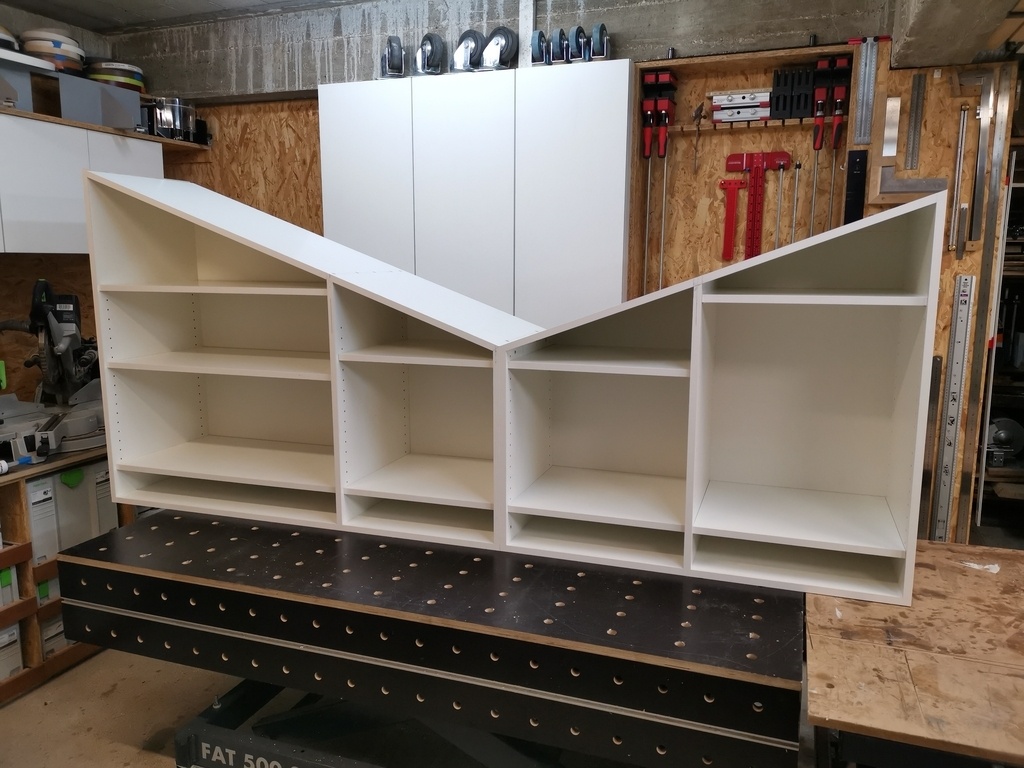

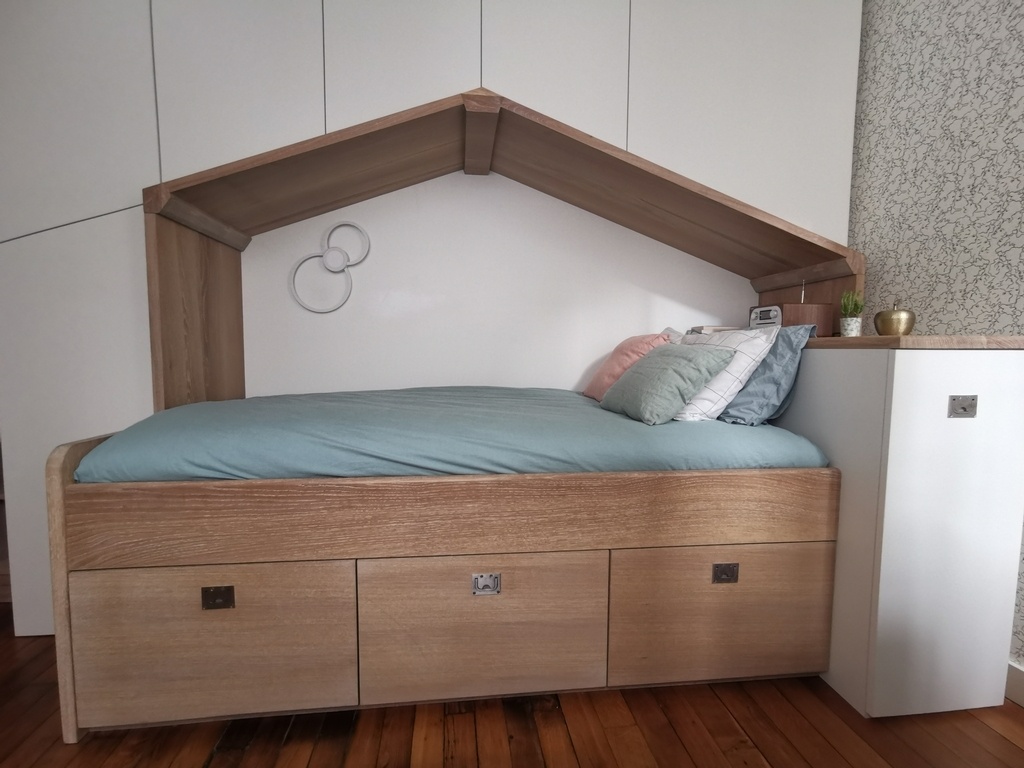

La tête de lit et les caissons supérieurs sont en mélaminé egger blanc kaolin (épouvantable à travailler, il suffit juste de regarder le panneau pour l'abimer)

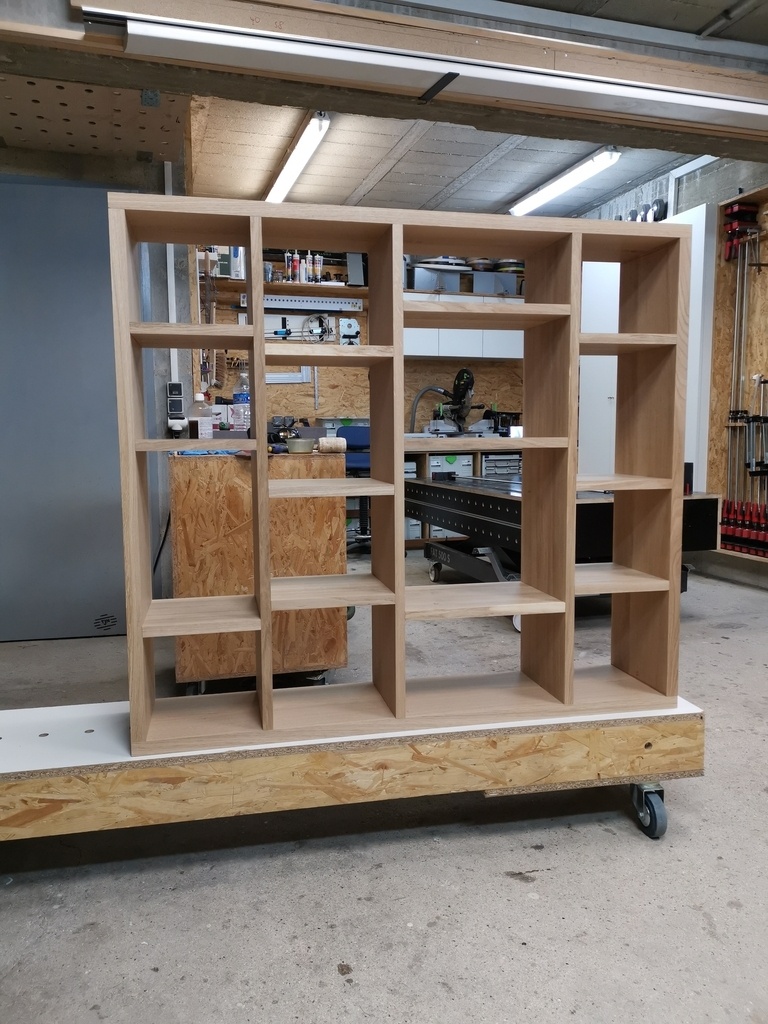

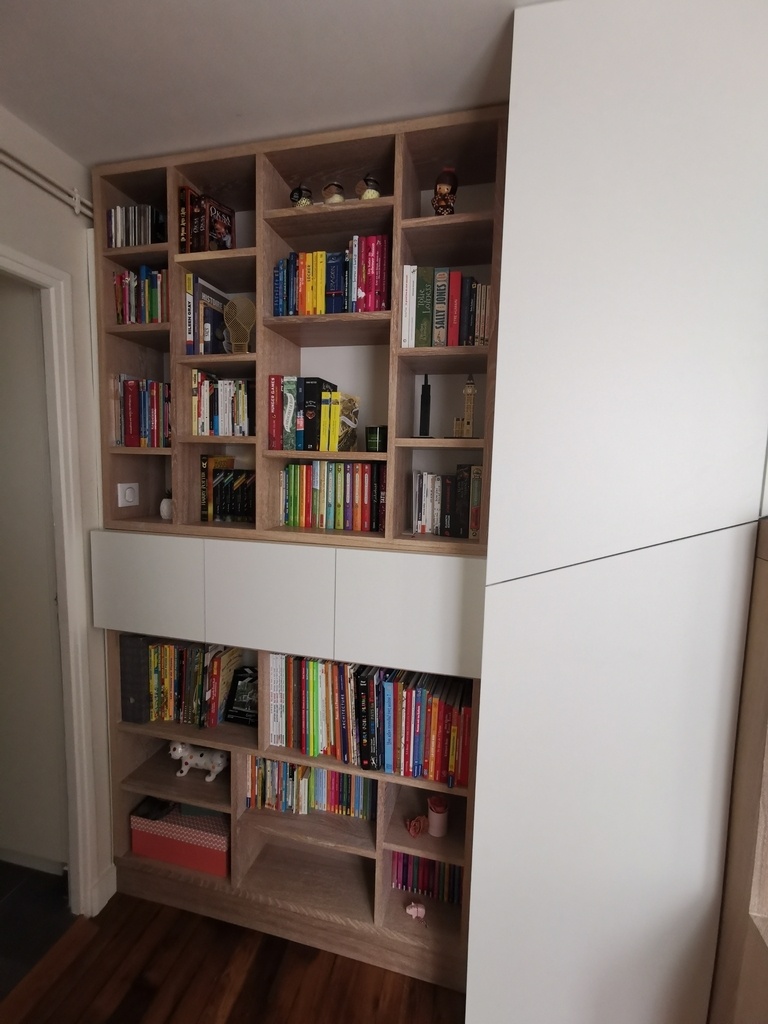

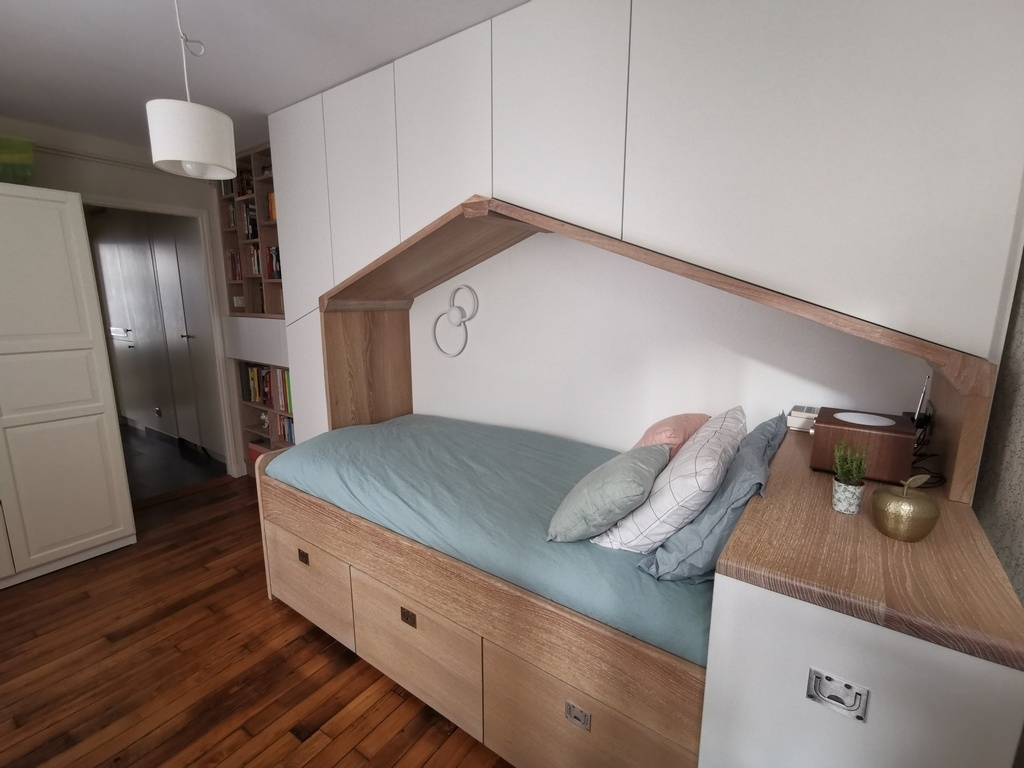

La bibliothèque en 35mm et 20mm d'épaisseur pour alléger un peu le design
Licence
Autres créations de
Nimbrethil
Discussions
Chapeau ! Ca donne très bien !
J'adore, bravo!
Bonjour,
joli résultat. Un lit-bateau à bouchains en quelque sorte, de quoi naviguer en rêve toutes les nuits.
Magnifique !
Un gros boulot qui fera rever n'importe quel minot (Et les plus grands ! )
Très chouette !
C'est très beau ça donne envie de se perdre dans un livre
Bravo superbe agencement, très jolie
Ca donne des idées...
Bravo
Très beau
Tu as les dimensions de l'ensemble
Merci d'avance
En gros c'est 4,3ml x 2,50m HT
Bonjour
un grand merci
très jolie travaille tu dessines té meubles en 3D avec quel logiciel ?
Solidworks
en licence perso ?
Super... C'est très beau et original. J'adore.
Belle réalisation ! Il y a quelques heures de travail ! Pour l'impression en grand format du plan : avez-vous eu recours a une imprimante grand format ou bien il y a t-il une astuce ?
Pas d’astuce, je suis aller chez un imprimeur avec le fichier échelle 1:1
il me l’a imprimé sans problème pour 7 euros
Tirage sur papier standard noir et blanc puis roulé pour le transport dans un tube
Le plan a l'échelle 1:1 est vraiment indispensable ?
Totalement indispensable pour moi.
C’est un très bon détecteur de bêtises
Belle réalisation, j'aime beaucoup ! J'aime bien aussi l'expression "il suffit de le regarder pour l'abîmer"
!
