AnthoDuDu

Platine vinyle

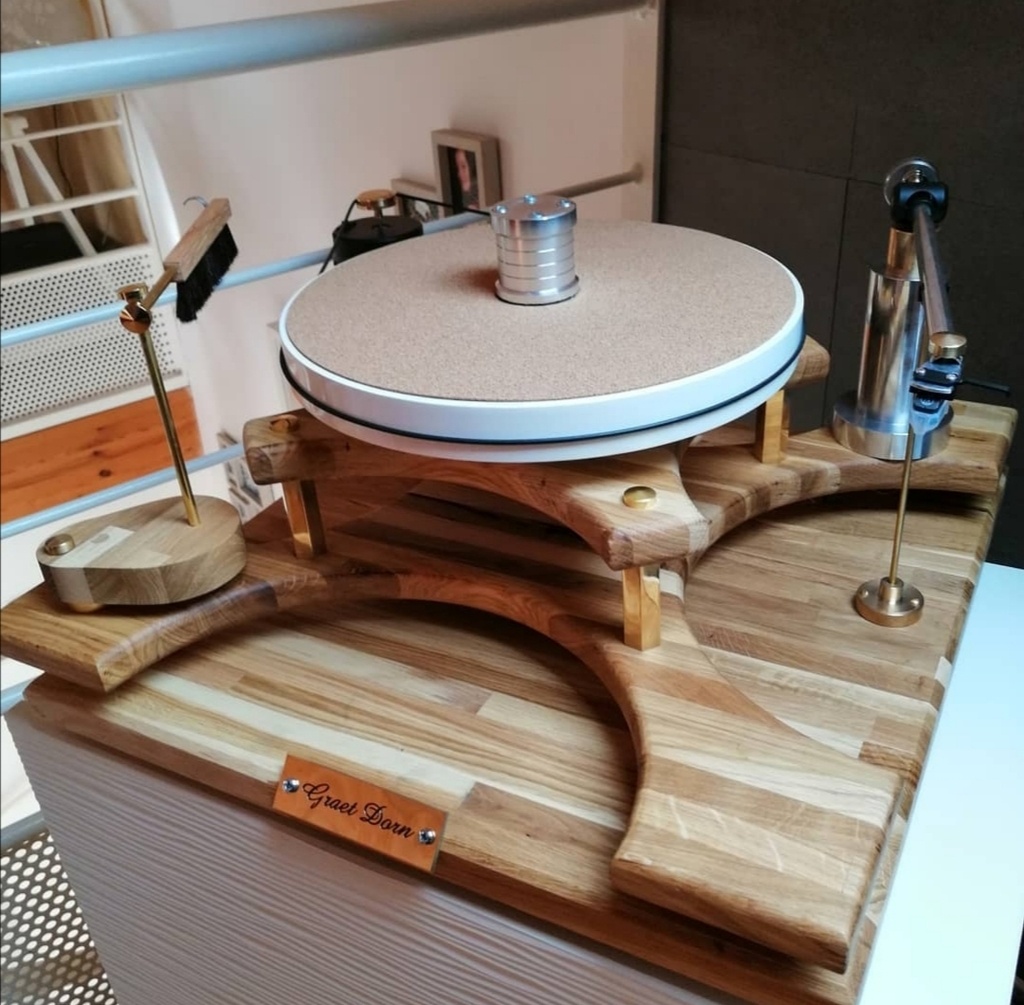

Bonjour, voila ma platine vinyle réalisée en chêne lamellé_collé de 22mm
Toutes les pièces en laiton ainsi que le bras, je les ai réalisé au tour parallèle ainsi que le palet presseur en aluminium , créée sur une base de Project RPM1.3
Bientot elle vas évoluée, je vais realiser un plateau "river table" chêne et résine epoxy blanche le design vas évoluer également
Tout d'abord elle fait 500x500mm
J'ai réalisé un gabarit a cercle por faire les 4 encoches, puis avec le meme gabarit fait le niveau supérieure que j'ai ensuite retrecie avec ce même gabarit
A cote de sa j'ai tout d'abort tourner mes entretoises qui vont maintenir les deux parties c'est de la barre hexagonale en meme temps confectionner les petits plateaux en forme de "larme" por accueillir le moteur et le bras dépoussiérant.
Puis je me suis attelé a la confection du bras alu/laiton.
Fixé le pivot du plateau tournant et apres un oeu de soudure beaucoup de calibrage comme la pesée de la cellule et la trajectoire du bras.
Voila une synthèse de la fabrication.

Mis à jour

Discussions

AnthoDuDu  a publié la création "Platine vinyle".
il y a 4 ans
JC44

Magnifique 😉

Jean Galmot

Yes la classe!!

Kentaro
( Modifié )

Ouh, alors là, tu m'intéresse très beaucoup beaucoup!

Réaliser une platine est depuis longtemps dans ma to-do-list. J'avais pas mal pioché pour des infos.

Il faut en dire plus, donner tous les détails!!

Tu as désossé une platine Project RPM 1.3 existante ?

On veut un pas à pas ! (ou bien un lien vers un site qui explique tout!)

Yougs
( Modifié )

Je plussoie 1000 fois !!

J’imagine que tu as dû poster ça aussi sur des forums de DIY audio ?

J’avais jamais vu une platine entièrement DIY, y compris le bras !!

AnthoDuDu

J'y ai passer 4mois a peut près
Oui beaucoup beaucoup de temps sur le net, dessiner, effacer recommencer, j'y ai passer beaucoup de temps mais sa en valait la peine.
On est jamais satisfait surtout dans l'audiophilie, elle vas evoluer une fois mes enceinte a pavillons finies

AnthoDuDu
( Modifié )

Salut le moteur et le plateau j'avait deja d'une platine "donneuse" une Project RPM 1.3
Ya pas de liens désolé le j'ai tout fait moi même
Le pivot c'est deux roulement pour ton axe vertical et deux horizontal
Le bras droit est en alu bientot en carbone pour les dimensions j'ai regarder sur les sites spécialisés le porte cellule est en alu (premier essais en valchromat pas tres concluant) le contrepoid est un axe en laiton fileter a l'extrémité pour y visser des poids
La base est en alu avec une douille en laiton qui qui glisse dans la partie en alu pour ajuster la hauteur et la poulie du moteur est en laiton
La courroie est sur mesure c'est du joint torique.
Et j'ai realiser un capot en plexiglas

Kentaro

Pourquoi as- tu refait le bras? Celui de la platine d'origine n'était pas bon ? Tu as mis une meilleure cellule ?

Le moteur est fixé sur un étage indépendant de celui du plateau, comme pour le bras ?

J'ai une vieille Thorens 166 que je pensais démonter/désosser. Je ne sais pas si c'est faisable.

AnthoDuDu
( Modifié )

C'est un partie pris j'aurait pu remettre celui d'origine (en S) mais je voulait tan qu'as faire tout faire moi même
La cellule est une ortofon 2m silver une tres bonne cellule
Oui independent du plateau
Je pense meme le séparer de la platine pour attenuer au max les vibrations
Une TD166 est une tres bonne platine a l'origine !! Apres tout se tente avec de la patience😉

Kentaro
( Modifié )

Ah oui, séparer totalement le moteur du reste pour limiter au max les vibrations, j'y avais pensé.

Pour la TD166, pour l'instant, je me suis contenté de refaire la plinthe, avec du bois bien lourd et dur.

AnthoDuDu

Oui sur les thorens une belle plinthe et un bras digne ce nom sa te change la platine

Kentaro
( Modifié )

AnthoDuDu Puisque tu es là, j'en profite... Que me conseillerais tu comme bras pour ma TD? pas trop cher si possible...

AnthoDuDu

Alors du bon regarde du coup d'occasion un SME ou Jelco tu seras pas déçu

Kentaro
( Modifié )

AnthoDuDu Merci! je n'avais pas pensé à l'occasion.

darxmurf
( Modifié )

Salut ! Joli boulot !

J'en avait fait une aussi il y a quelques temps mais au final, après recherches un peu plus poussées, il faut une certaine précision pour la "perpendicularité" du diamant, emplacement du bras etc. si tu ne veux pas flinguer tes vinyles et tête de lecture assez rapidement. Du coup j'ai complètement laissé tomber la chose et acheté une audio-technica avec base en "bois".

Au final, le son de la platine achetée est 100x plus propre que sur mon modèle maison. Mais le projet était fun à faire tout de même vu que j'étais parti d'une Pioneer et que j'avais modifié le système de courroies pour qu'il soit apparent

Détails ici: build.omch.ch/...pimp-my-vinyle/

AnthoDuDu

Super sympa aussi ton projet 👍

Jean Galmot
( Modifié )

darxmurf Une PL12?

darxmurf
( Modifié )

Jean Galmot il me semble oui, je l'avait trouvée sur un marché pour 20 bal, elle n'avait plus de courroie.

AnthoDuDu
( Modifié )

Elle est réglée avec des gabarit de VTA donc d'alignement je suis pas pas inquiet 😉 et la distance axe plateau axe bras est repectee ainsi que la longueur du bras avec un bonne pesee et l'antiskating qui vas bien sa roule bien
Les vinyle sont passé régulièrement dans une machine a laver les vinyles et j'ai jamais vu de défauts causé par le bras
Apres vu qu'elle vas evoluer sous peu je pense investir dans un bras type SME ou jelco

Jean Galmot

Oui là c'est pas le bras d'origine me semble t'il?

AnthoDuDu
( Modifié )

Jean Galmot non pas du tout je te confirme 😜

AnthoDuDu
( Modifié )

Kentaro si jamais ta besoins hesite pas 👍

Kentaro

Je reviendrai sans doute vers toi, en effet! Merci!

LionelDraghi
( Modifié )

Magnifique, on veut d'autres photos!! :-)
Est-ce que tu as lesté d'une façon ou d'une autre, sous le lamellé-collé par exemple?

AnthoDuDu

Bonsoir, non pas du tout lestee et elle est sur pointe de decouplage

AnthoDuDu
( Modifié )
RenS
( Modifié )

Stylé!!! Magnifique, une idée de génie.

Je serais curieux moi aussi de connaitre l'histoire de cette conception, fabrication.

AnthoDuDu
( Modifié )

RenS Merci, j'ai mis sa en description sous la photo 😉

FMJ

la classe ! 😍
