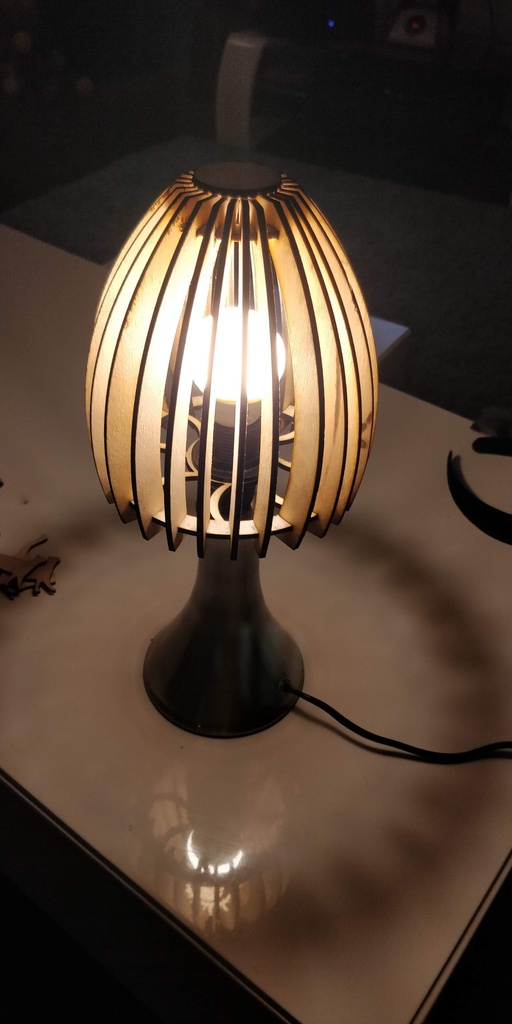

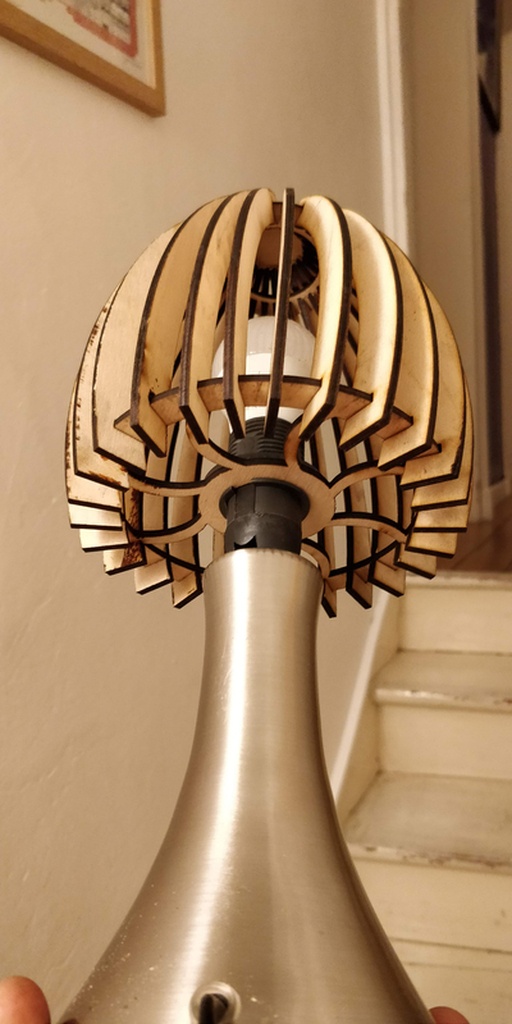

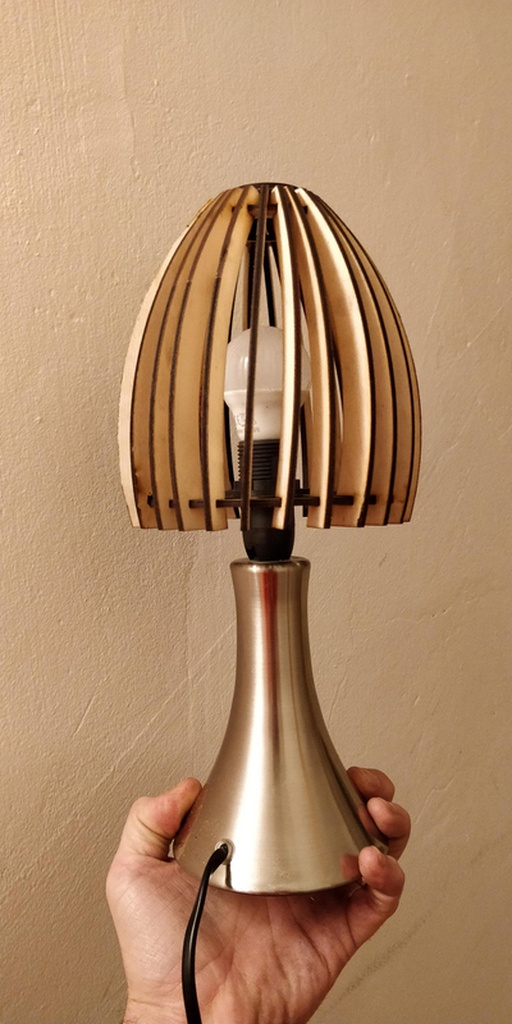

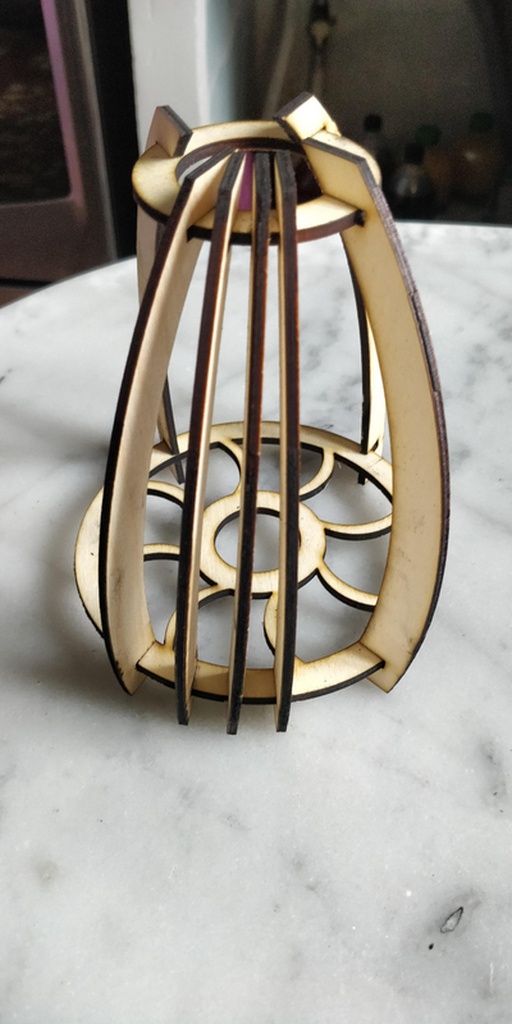

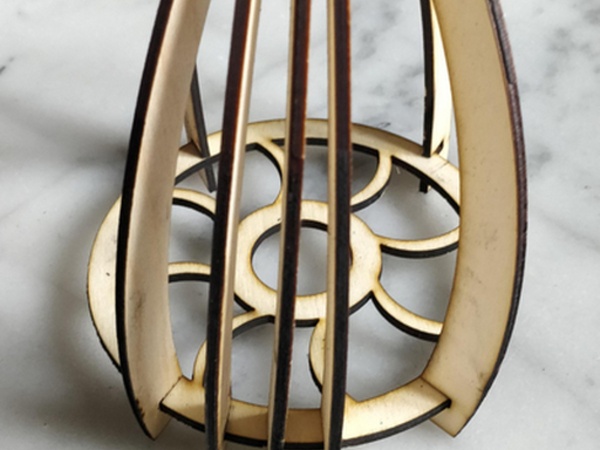

Petit abat-jour en bois fait sur une lampe tactile

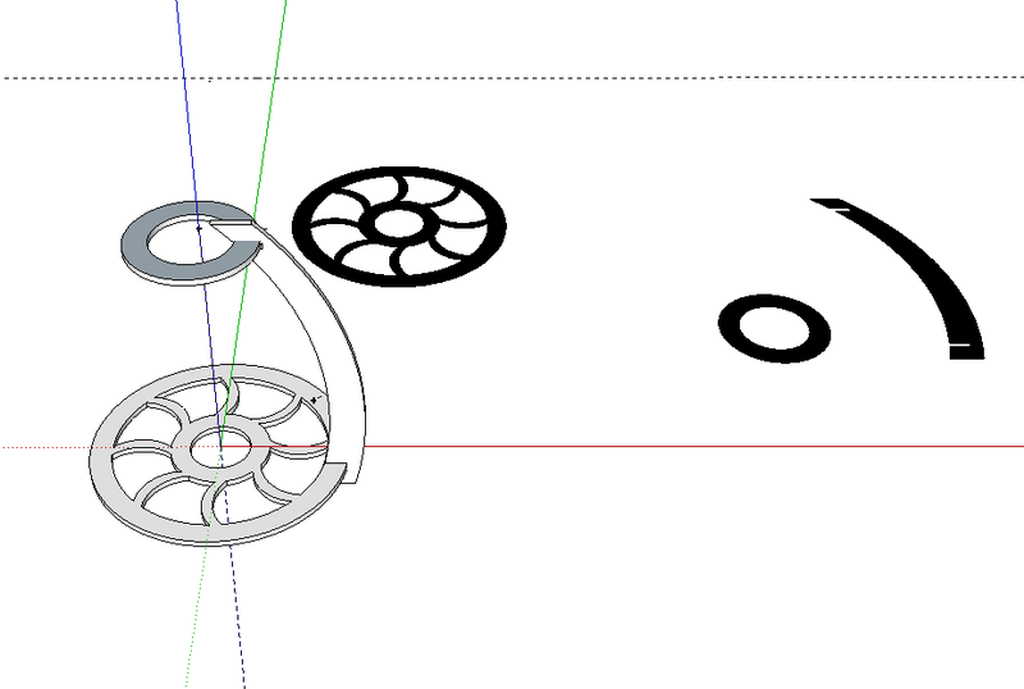

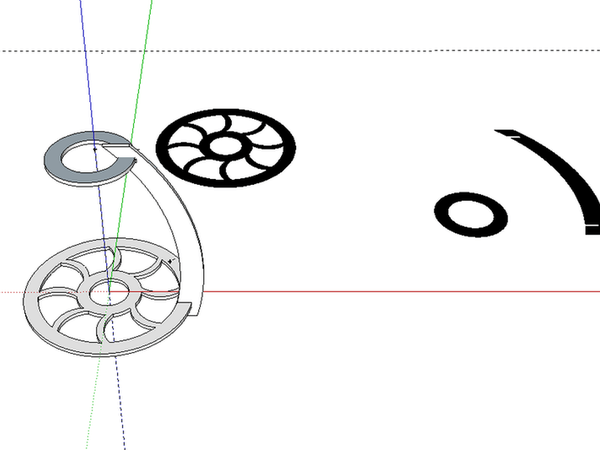

Pour créer cet abajour, j'ai dans un 1er temps déssiné en 3d sous sketchup la forme de la lampe :

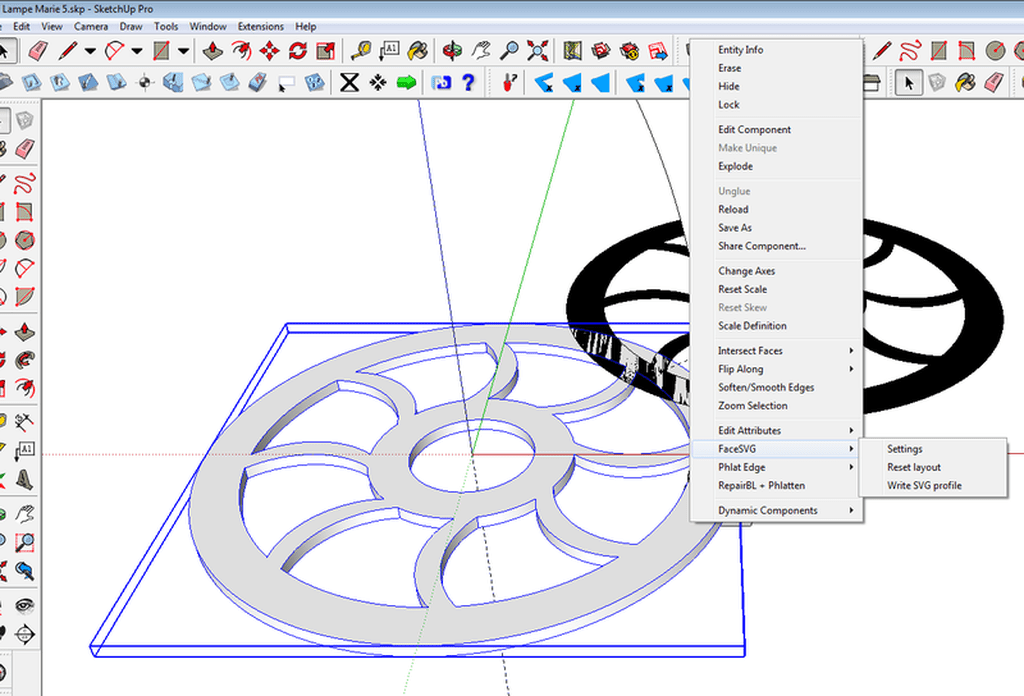

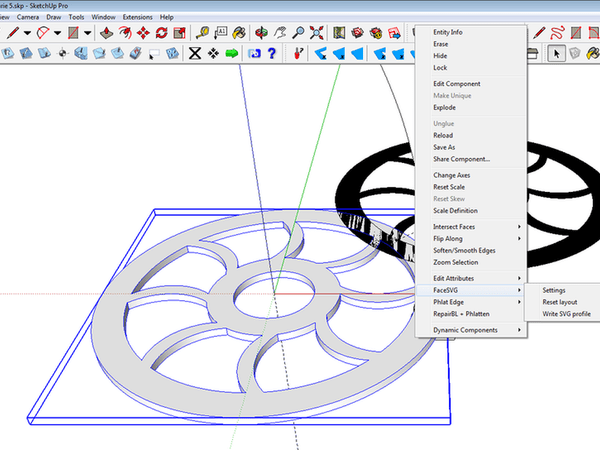

J'utilise ensuite un plugin de sketchup pour extraire les faces de chaque partie en 2d (FaceSVG):

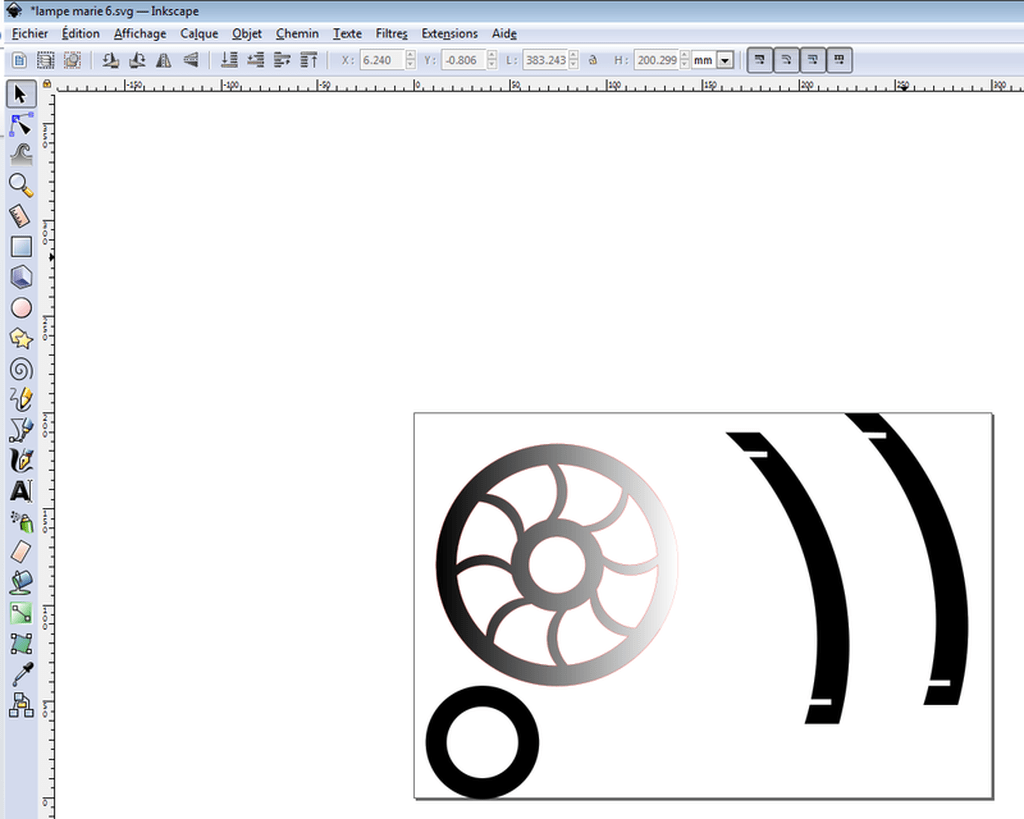

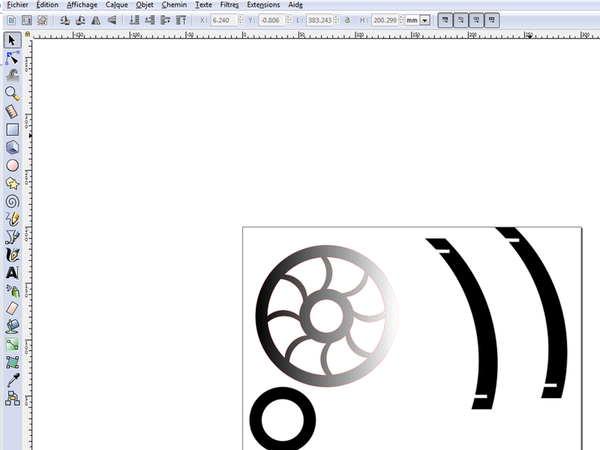

Une fois les faces mises à plat, j'ouvre le fichier dans inskape afin de mettre une couleur spécifique aux bordures des pièces, afin que ma découpeuse laser puisse comprendre ce que je souhaite :(rouge pour la découpe, bleu pour graver).
plus d'info sur mon site : domochris
