Un objet de bien avant l'électricité, mais qui peut encore rendre service.
J'ai en projet de construire un carport sur un terrain en pente (autour de 8%). le positionnement des plots supportant les poteaux est donc primordial, tant pour la hauteur (horizontale) que pour l'équerrage.
Je me suis souvenu d'un objet qui doit remonter au moins aux Romains, qui l'ont utilisé pour construire des km d’aqueducs, des monuments qui sont encore debout...
J'ai donc fabriqué une équerre en bois, isocèle, avec des bras de 1.5 m, tirés de la refente d'un chevron en pin de 45x70mm (donc bras de section 70x20-22 mm).

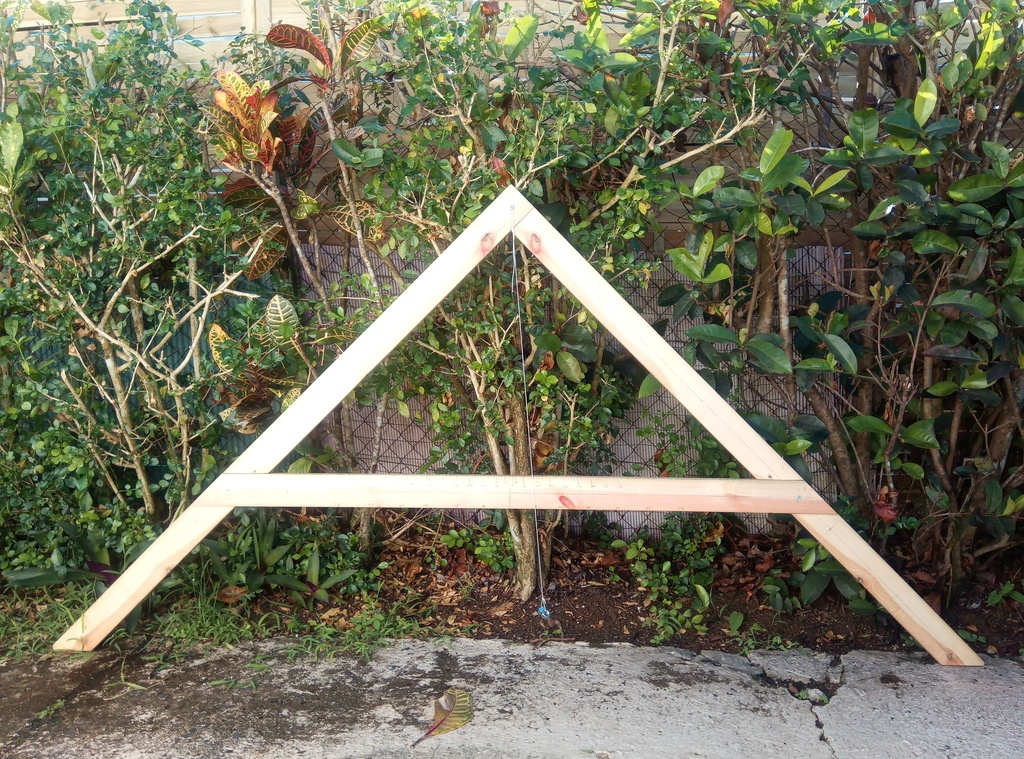

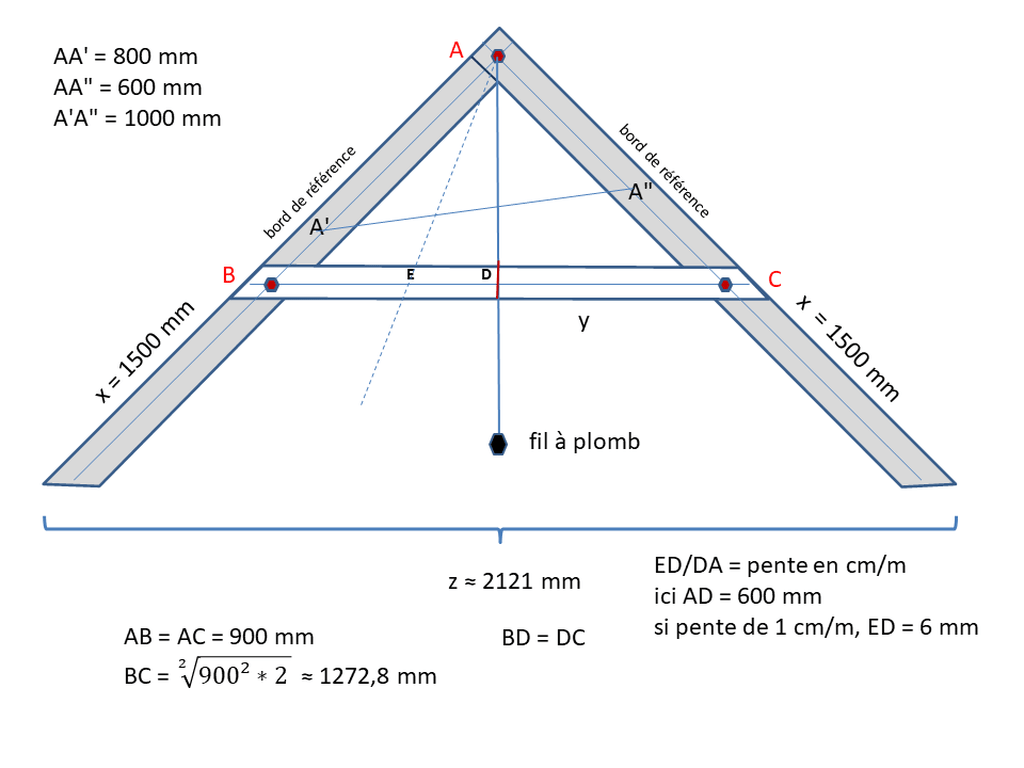

Après avoir dressé les chants extérieurs (rabot + oeil + règle alu pour peaufiner la rectitude), j'ai tracé les parallèles à ces chants (références) et marqué les points aux sommets d'un triangle rectangle. Percements à 4.5 mm à l'angle droit et aux deux autres sommets, assemblages à mi-bois, fixation par boulons poelier de 5 mm (vissés sans jeu dans le bois + rondelle + écrou), vérification de l'équerrage (triangle de cotés 3xx, 4xx, 5xx, Pythagore encore), coupe à 45° des bouts des bras, voir schéma joint. Un fil à plomb (ficelle polyamide très souple + 2 écrous M12 qui trainaient) attaché au boulon de l'angle droit et qui passe par le milieu de l'écharpe permet de transformer l'équerre en niveau de grande envergure, et donc de précision.

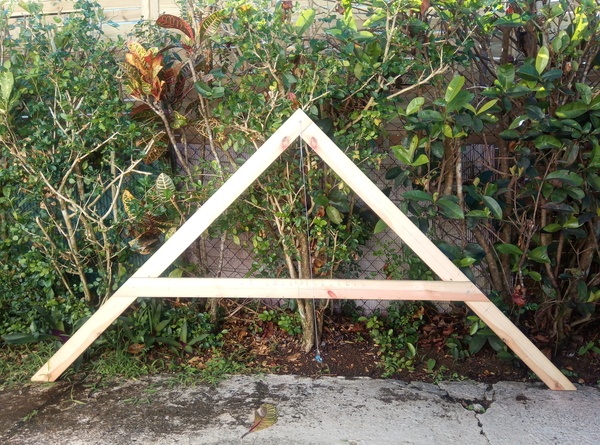

Avec un minimum de calcul et de soin, il est aussi possible de graver des repères pour avoir une lecture directe de la pente. Dans mon cas, 6 mm sur le bord interne de l'écharpe représentent 1% de pente, soit une différence de niveau de 2 cm entre les deux extrémités des bras. Sur la photo, la pente mesurée du sol est proche de 8.3 %. Je pourrais aussi l'utiliser pour évaluer la pente d'un toit, d'une canalisation...
Coût : quelques euros (bois et quincaillerie), deux ou trois heures de fabrication, un peu de précision dans les traçages et percements, soit peu de chose par rapport aux technologies modernes pas toujours si précises, ni faciles à vérifier ou à régler. Le tout est démontable et recyclable au besoin.
