mes pins noirs tout blancs

Cabane enfant sur pilotis

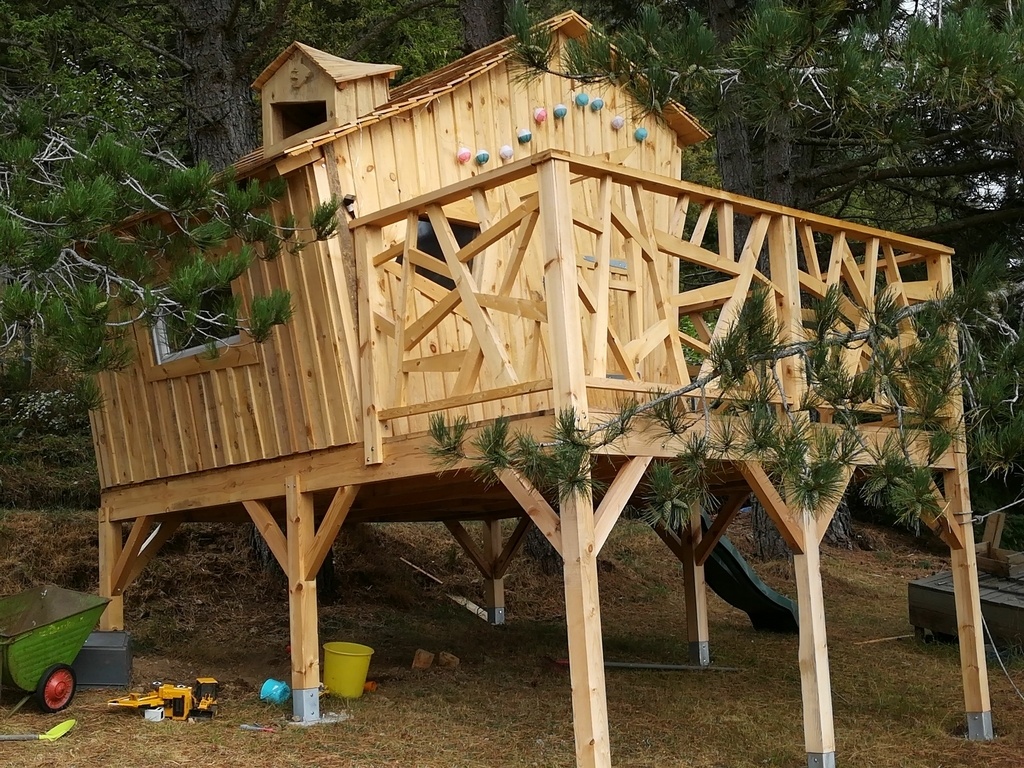

Un beau jour au début de l'hiver, mon fils me demande si je peux lui faire une belle cabane. Bien sûr mon fils, tu auras une belle cabane ! Par contre il poursuit : "papa, je veux une belle cabane mais pas comme les autres, j'en veux une en hauteur, et je veux qu'elle soit tordue !!!" ... bien bien bien, au moins il a de l'imagination.

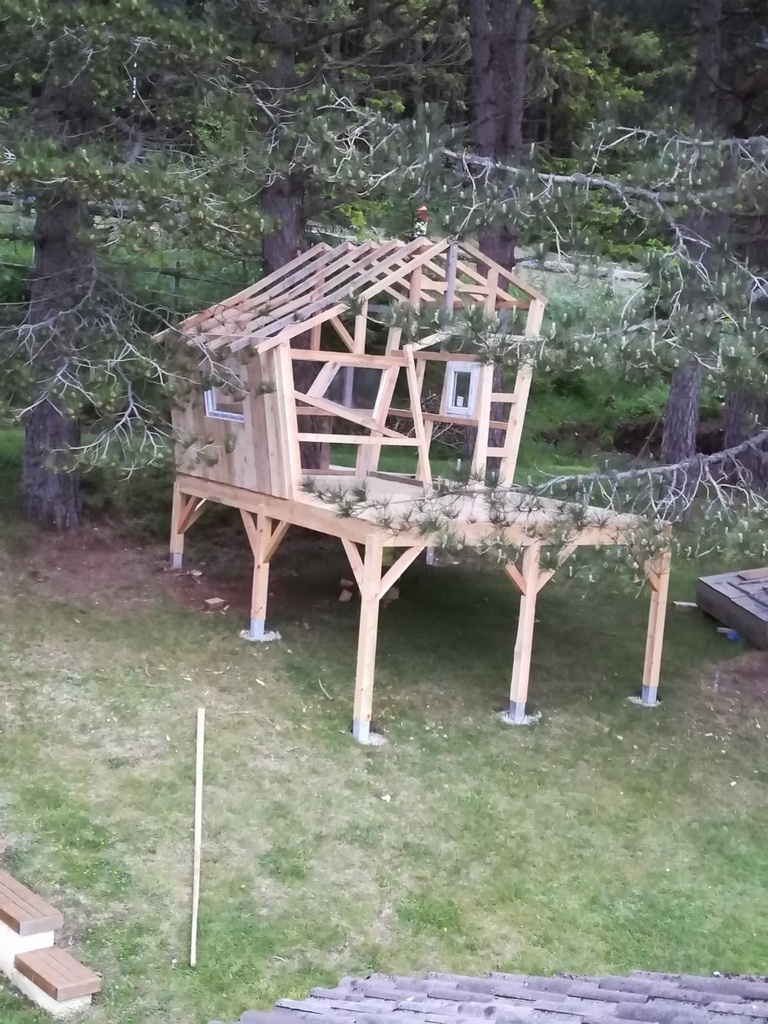

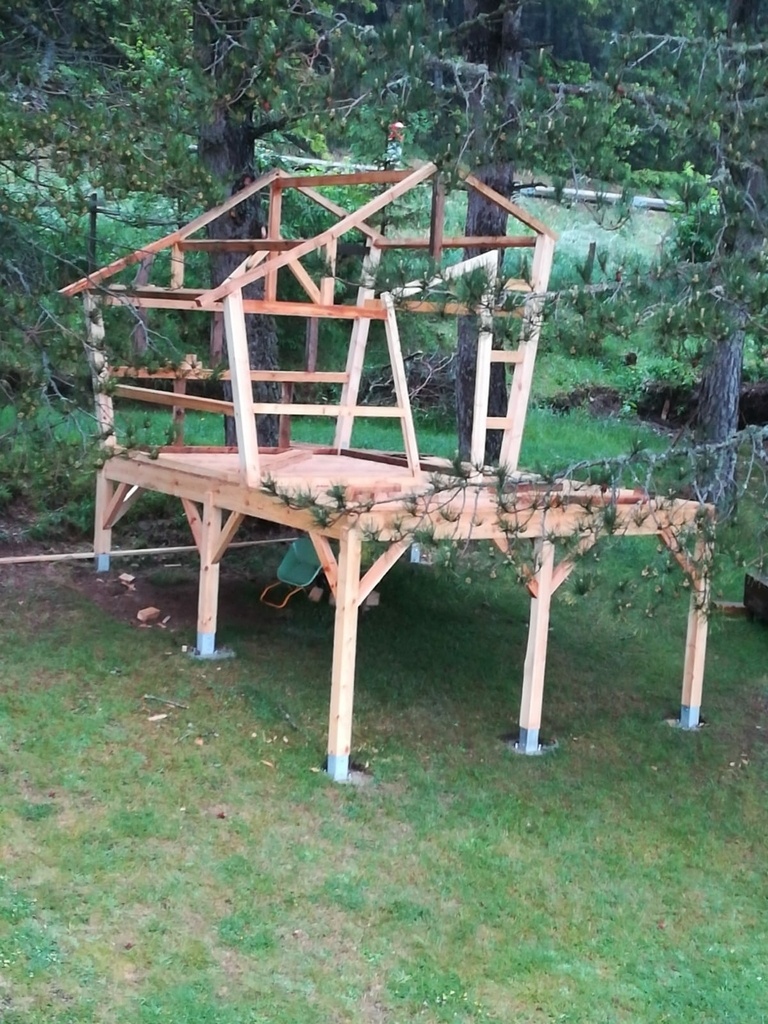

Donc début du printemps je me décide, je fais un petit croquis et j'estime mon bois, commande à la scierie du village et c'est parti. Ça sera une cabane sur pilotis (mon terrain est en pente).

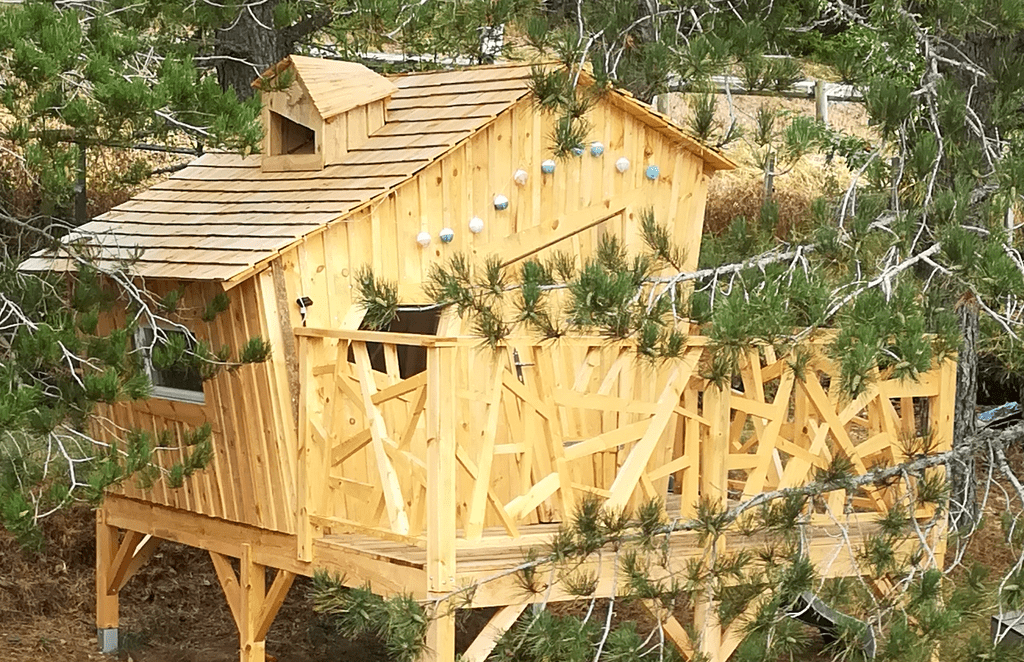

Les murs sont inclinés, le toit possède 3 pentes. La couverture est composée de voliges, d'une couche de rouleau bitumé puis de tuiles de bois, pas réellement des tavaillons mais ça rend pas mal. Le velux mesure 1m10 x 1m20, vue sur les étoiles, les branches et les oiseaux.
j'ai opté pour un bardage du genre scandinave, vertical avec couvre joint. Les fenêtres sont oscillo-battantes pour plus de sécurité.
Les formes de la porte et de la fenêtre ont été décidées par le maitre d'oeuvre, vraiment il n'aime pas les angles droits.

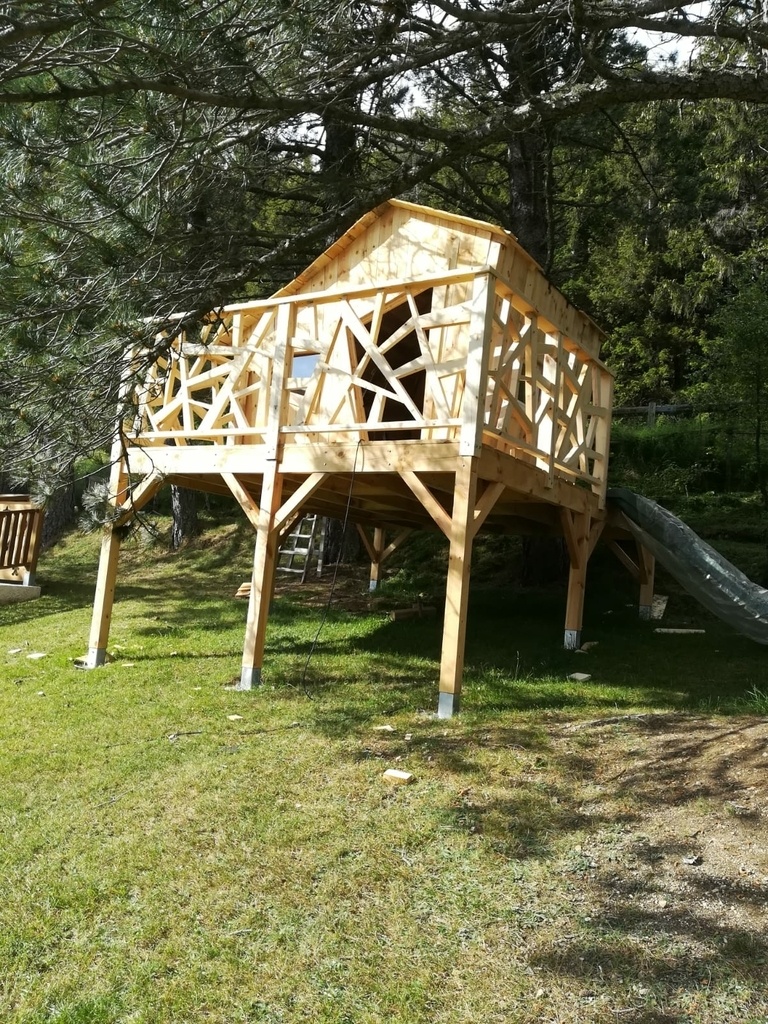

installation d'un toboggan et c'est parti.
Après quelques mois de travail, le résultat est validé par les enfants.
merci


Discussions

stephanedubessat  a publié la création "Cabane enfant sur pilotis".
il y a 4 ans
FBang
( Modifié )

C’est magnifique. Bravo.
Petite question, la scierie du village c’est toujours Abrial ?

mes pins noirs tout blancs
( Modifié )

oui toujours 😉, tu as l air de connaître, tu as des liens ici ?

Vic66
( Modifié )

Superbe ! Bravo

mes pins noirs tout blancs
( Modifié )

merci beaucoup

Kentaro
( Modifié )

J'adoorrre! Une mention spéciale pour la rambarde inspirée de Franck Gehry!

( edit: j'avais oublié que c'était un rappel de la barrière autour de la maison!)

mes pins noirs tout blancs

oui pour la barrière il fallait harmoniser dans le jardin

JeffBurlu
( Modifié )

Argggg je veux perdre 44 ans et devenir ton fils 😁 !

mes pins noirs tout blancs

j'ai de la chance, il m'a aussi beaucoup aidé... enfin c'est ce qu'il dit 😀

WoodworkingAndStuff
( Modifié )

Très belle réalisation 🙂 ! Elle m’a l’air énorme. Quelles sont les dimensions ?

mes pins noirs tout blancs

Merci beaucoup
Au sol on est sur 2,6mx2,45m, en hauteur au plus bas 1,60m et au plus haut 2,7m. Le platelage fait 13,2m carré

dependancesbois
( Modifié )

Génial cette cabane ! En plus cette (toujours) belle rambarde en rajoute a l'esprit tordu (pas celle du fiston hein! Celle de la cabane !😜)

mes pins noirs tout blancs

Merci beaucoup, oui toujours cette barrière elle provoque toujours autant de réactions, j'avais été bien inspiré a l'époque.

Vianney - VICA

Bravo

Tocsin
( Modifié )

Bravo pour cette réalisation, elle est superbe !

petites questions concernant tes modes de fixation de la structure de la cabane car je suis en train de réfléchir à une pour mes enfants.
Pour la plateforme il me semble que tu as fait dans le classique avec assemblage à mi-bois mais pour la cabane elle même ? assemblage par vissage simple ? avec rigidité de l'ensemble par les nombreux elements connectés ? ou est-ce que tu as des assemblages particuliers ? par exemple les lisses horizontales sur tes poteaux ? as-tu défoncé les poteaux ?
pour la fixation des poteaux d'angles sur la plateforme ? vissage par le dessous? ou est-ce que tu as traité plutôt ça comme une maison à ossature bois, assemblage du mur complet et fixation par la lisse du bas (je ne connais pas le terme de cette pieces ;-) ) ?

si tu as quelques photos des details d'assemblage, croquis ou schema de montage je suis preneur.

Merci d'avance

mes pins noirs tout blancs

Bonjour,
Pour l'ensemble de la plate forme c'est du mi bois renforcé par des grands tirefonds.
La cabane est posée sur lisse basse fixée par des tirefonds. La quasi majorité de la structure est vissée, seules les liaisons entre les 4 poutres d'angles et la structure du toit ont été assemblées et vissées pour plus de rigidité.
Je pourrai te faire passer des photos des que possible.
Merci encore

Tocsin

Merci de tes explications, je suis preneur de photos.

Pour les poutres/toit, c’est sur le principe aussi de mi-bois + tirefonds ? Quel est l’objectif/ principe ? Immobiliser les rotations par des decoupes dans le bois pour ne laisser que des efforts de traction sur les tirefonds ?

Si certains ont des conseils, documentations ou autre explicant le dimensionnement / positionnement des tirefonds & vis dans le bois je prends aussi. Ca peut vous paraitre évident , mais je suis sûr qu’il doit y avoir des subtilités (Un peu comme les couples de serrage en mecanique où 90% des personnes serrent trop Les ecrous/boulons et donc fragilise l’assemblage plus qu,autre chose...

Merci d’avance !

Tocsin
