Table pour défonceuse Triton

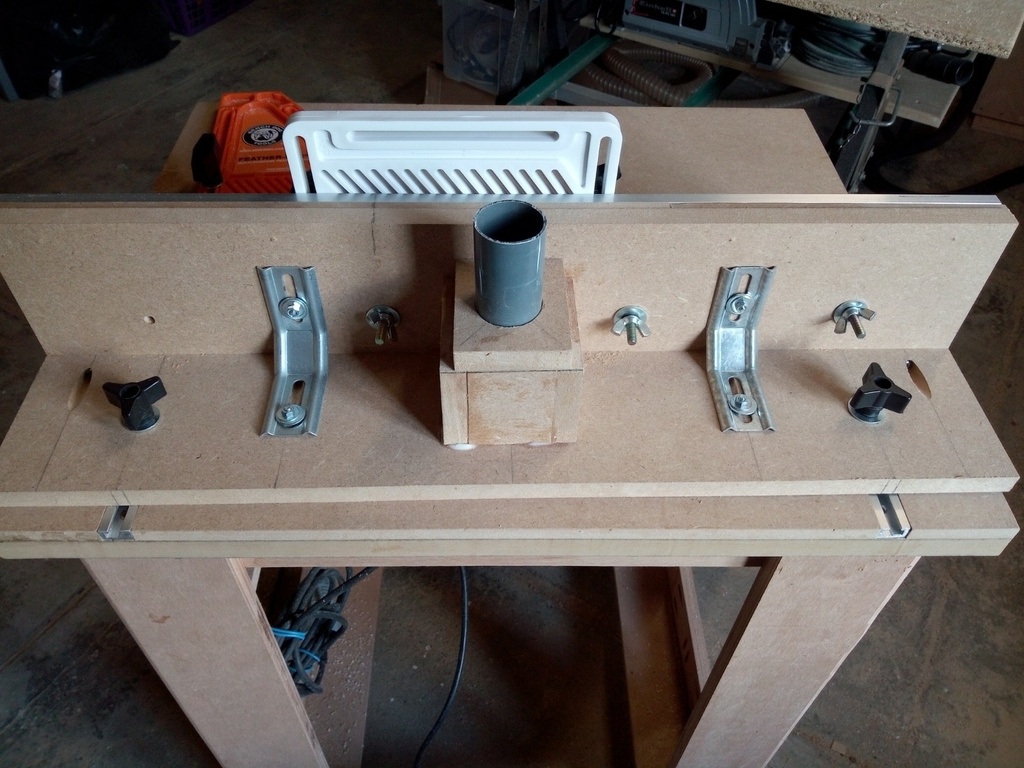

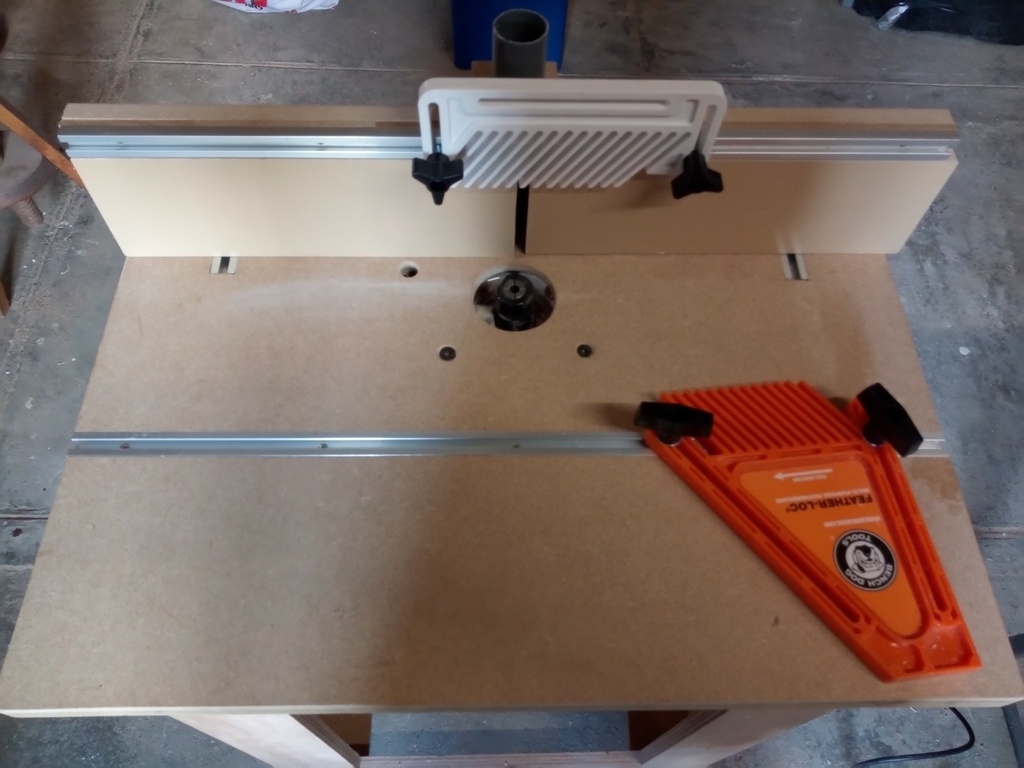

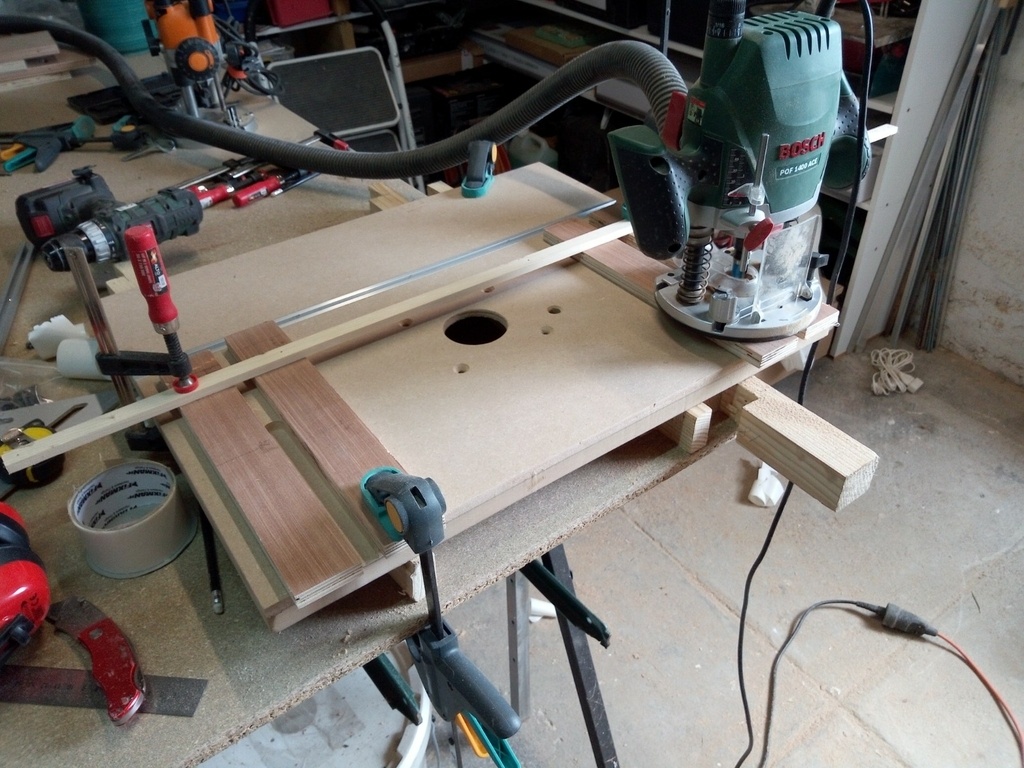

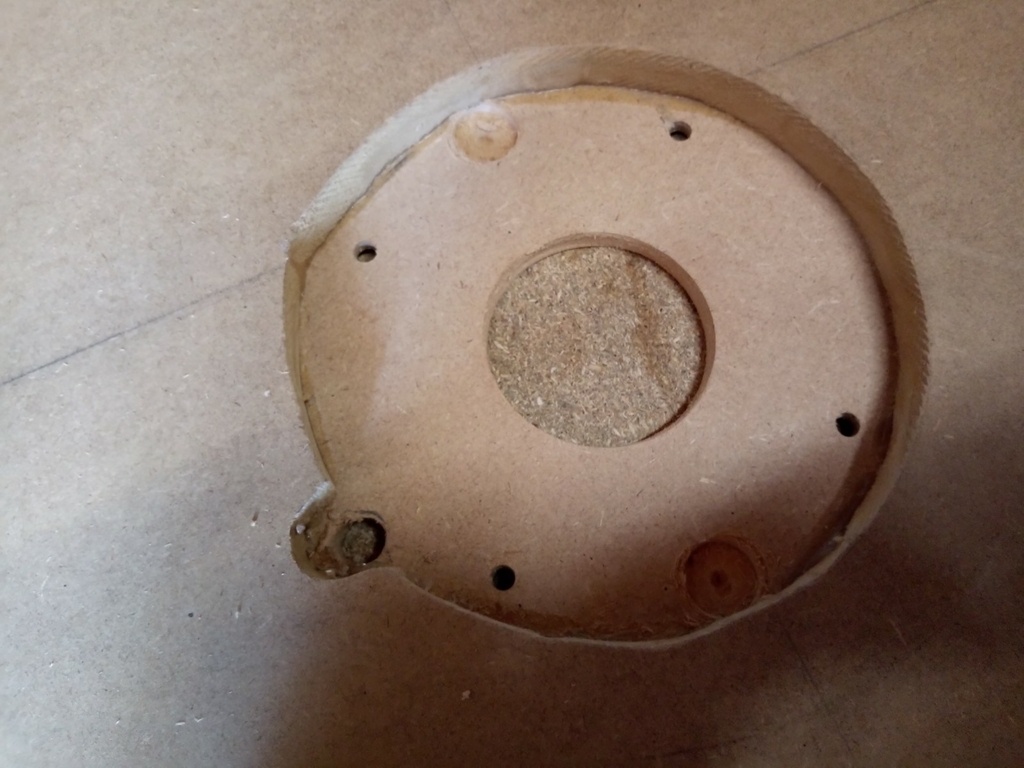

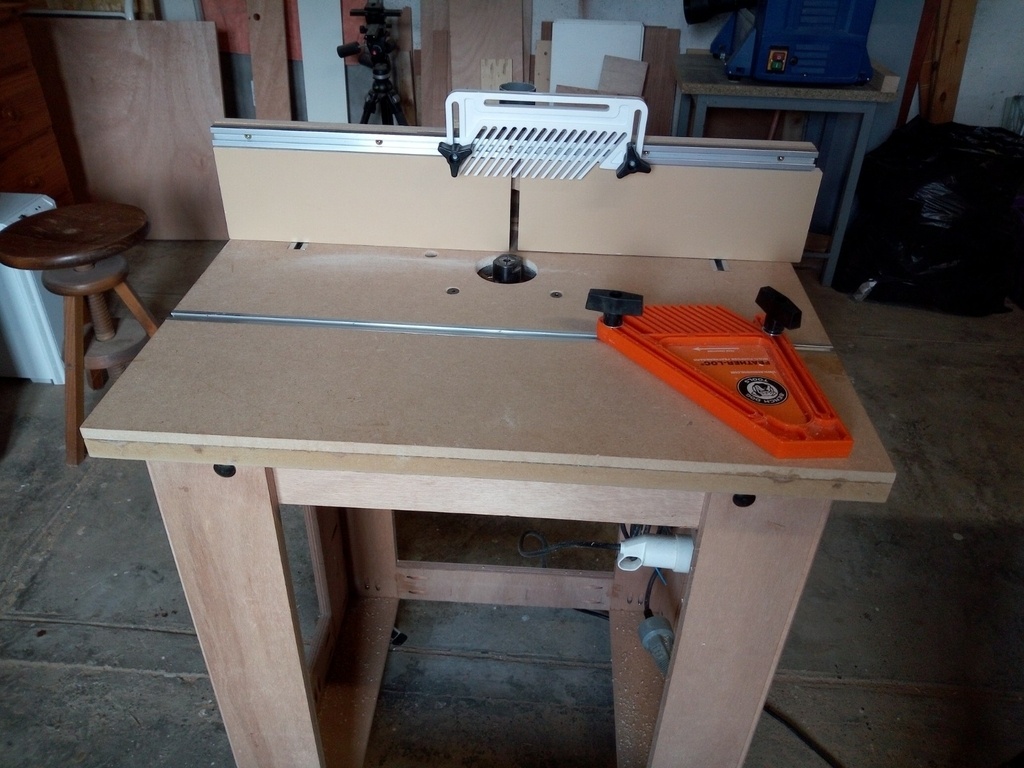

Cette table a été faite avec du Mdf et contre-plaqué, pour la table j'ai utilisé un morceau de médium de 10 MM collé sur un morceau de 18 MM. La défonceuse est fixée sur l'élément de 10 MM et par dessous celui de 18 MM ce qui permet de repartir son poids sur les 2 pièces de mdf. Le guide a été fait également en Mdf, et les pièces de devant en composite.
Dimensions
610x500 mm
Avec ce plateau en mdf j'ai une très bonne planéité.

Mis à jour

Discussions

Bricodid  a publié la création "Table pour défonceuse Triton".
il y a 4 ans
Kentaro
( Modifié )

Joli bricolage!

J'ai comme l'impression que le trou dans le plateau pour le réglage de la hauteur, va se trouver sous le guide, quand le guide est proche de la fraise.

VIDON

il suffit alors de régler la hauteur puis le guide (pour les passes multiples , faudrait une réhausse de plateau ou régler la hauteur par en dessous 😜, principe de conservation de l'emmerdement 😇 )

Bricodid

Ce n'est pas gênant j'affine le réglage par dessous

Kentaro
( Modifié )

Bricodid oui, bien sur, mais il suffirait de faire une rotation des trous d'un quart de tour, pour avoir toujours le réglage disponible par le haut.

Bricodid

Je vais y penser Merci pour cette astuce

DocEmmettBrown
( Modifié )

Salut

Bien sympa cette petite table.

J'ai la MOF001 et je suis en train de cogiter pour une table moi aussi.
Je suis parti sur le même principe que toi pour la fixation mais avec du méla de 19 pour moi (j'ai pas de MDF et j'ai pas envie d'acheter une plaque juste pour ça).

Ta défonceuse est réservée sous table j'imagine ?
J'imagine que oui quand je vois ton système de fixation. Le fait d'utiliser les vis de la semelle n'est sûrement pas pratique du tout pour la mettre et l'enlever régulièrement...

Concernant les rails et les poignées que tu as utilisé, où les as-tu trouvés/achetés ?

Pour le On/Off, tu as mis un inter déporté ou tu utilise le bouton présent sur la défonceuse ?

merci d'avance pour tes réponses.
