-- Défonceuse sous table DIY --
Réalisation d'un meuble pour placer la défonceuse sous table.

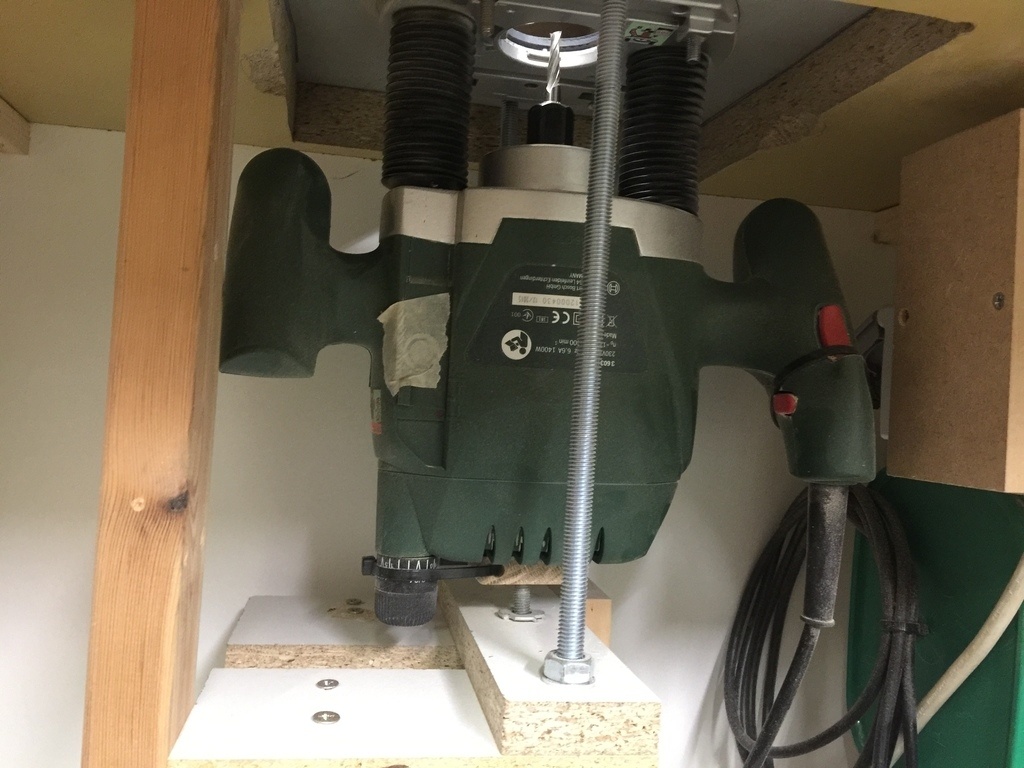

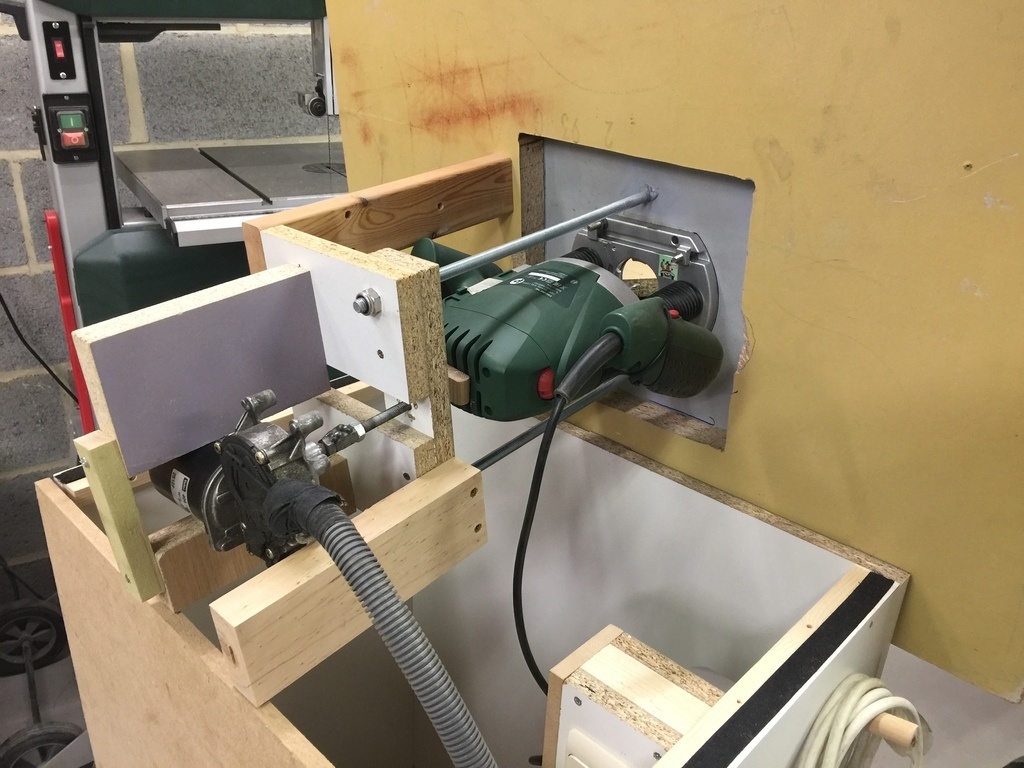

Mon premier montage est avec une défonceuse bosch POF1400.

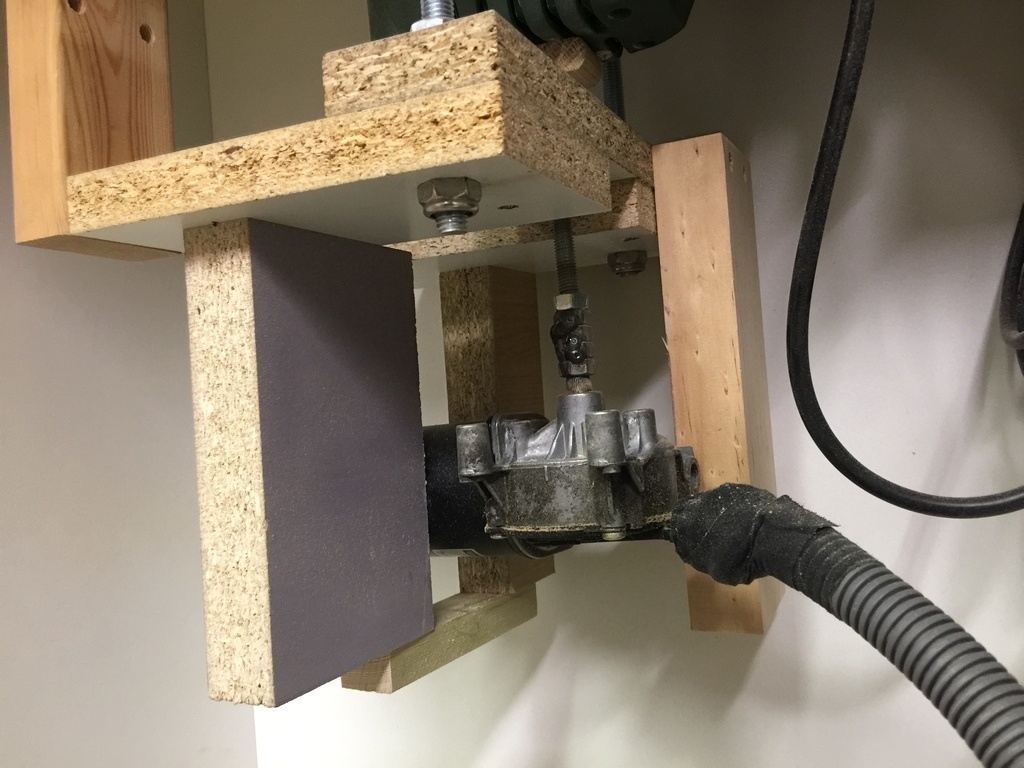

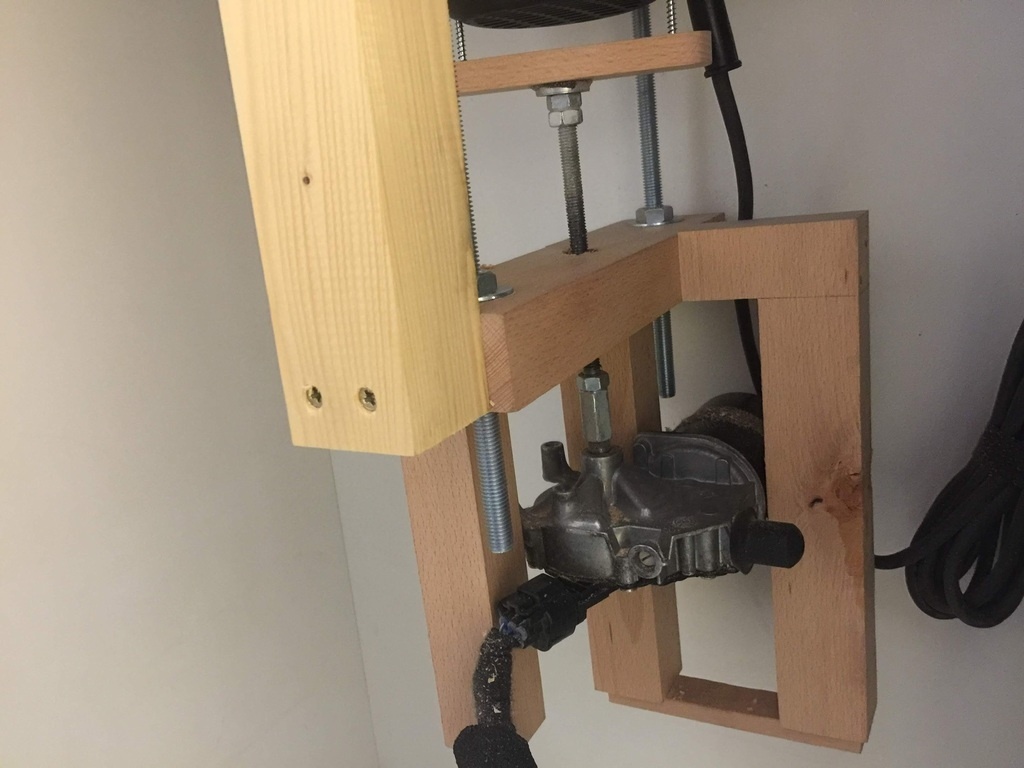

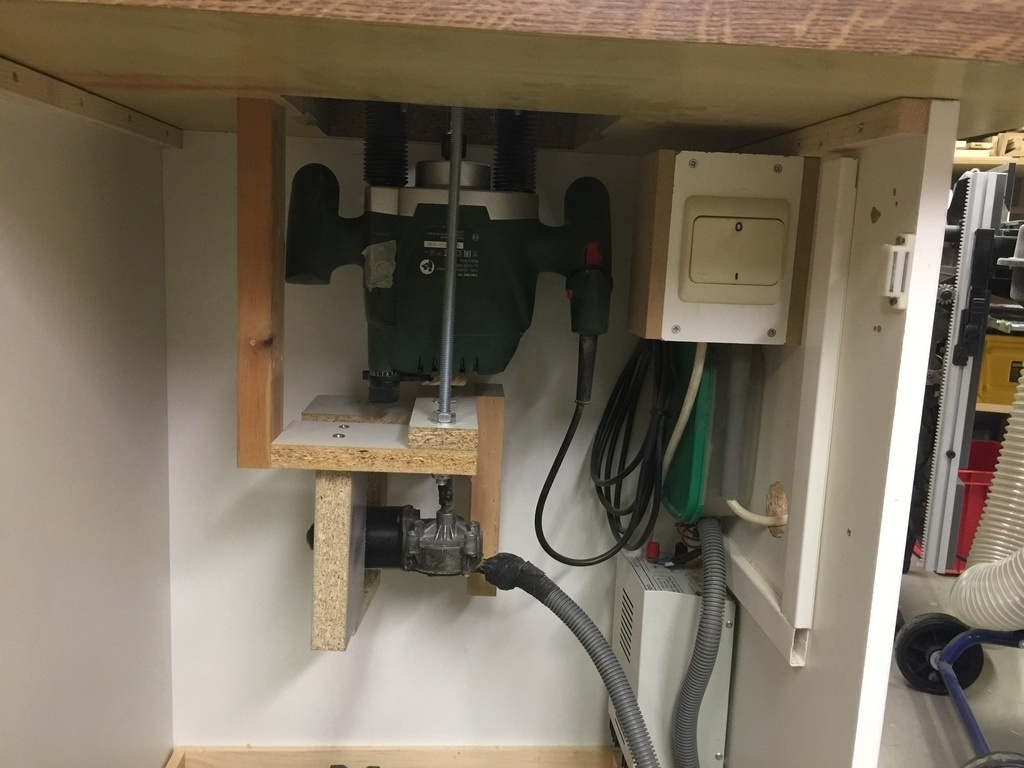

J'ai placé un moteur 12v pour effectuer le réglage de la hauteur de la fraise.

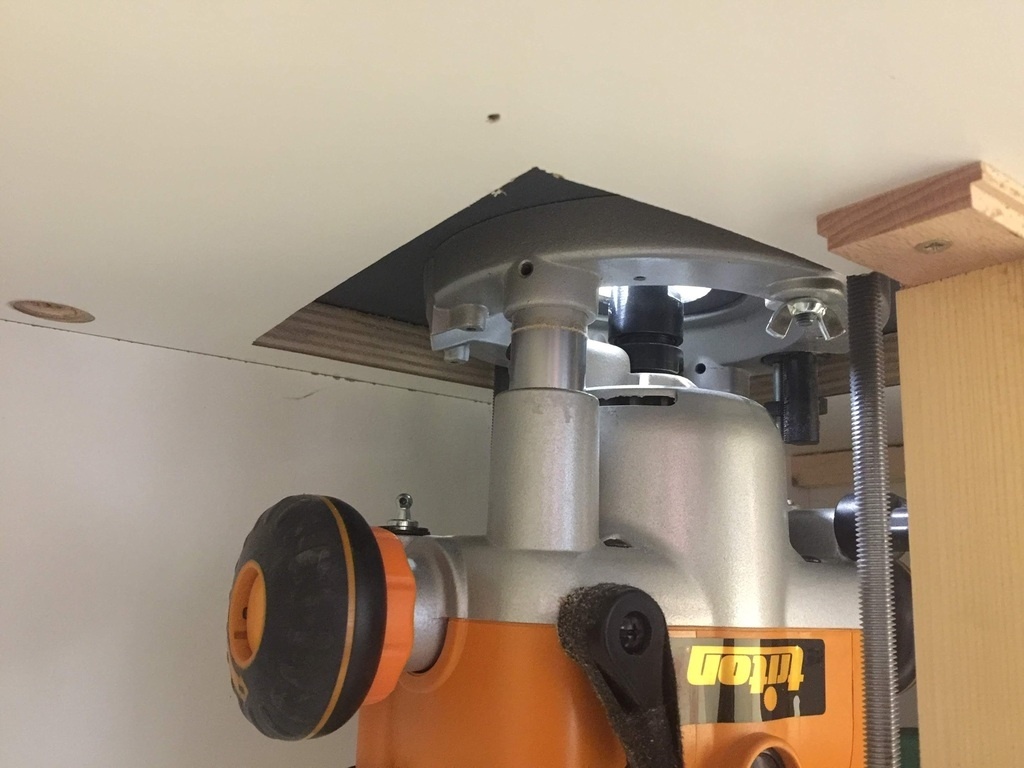

Par la suite, j'ai amélioré le système et remplacer la défonceuse par une plus puissante, la Triton TRA001

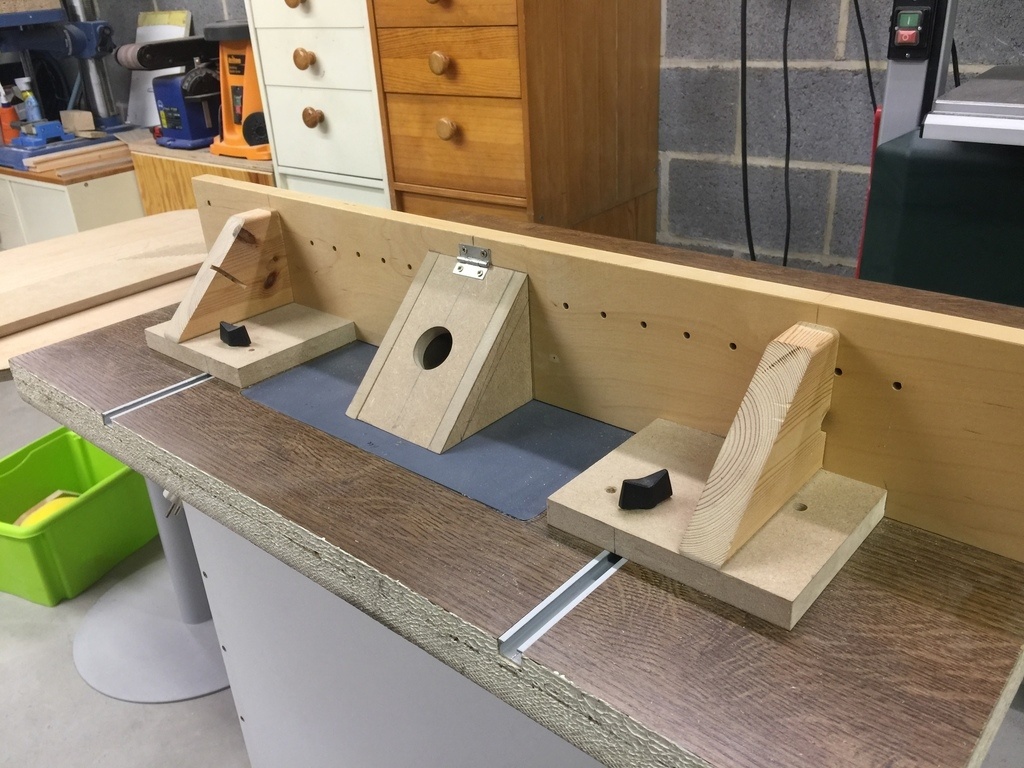

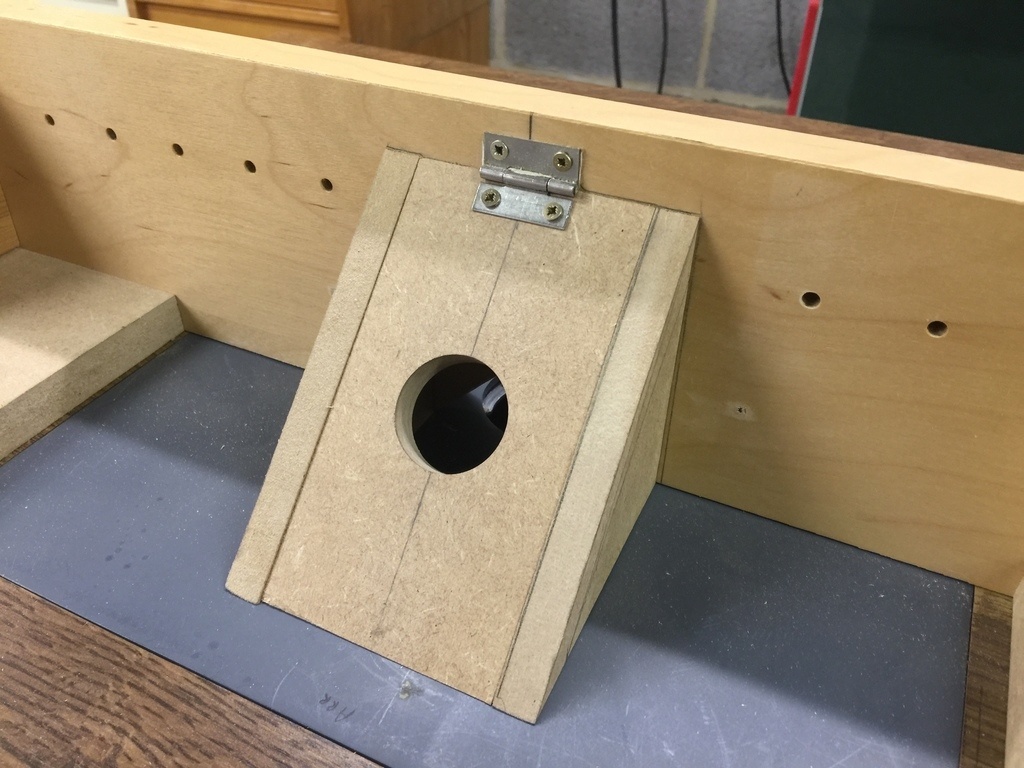

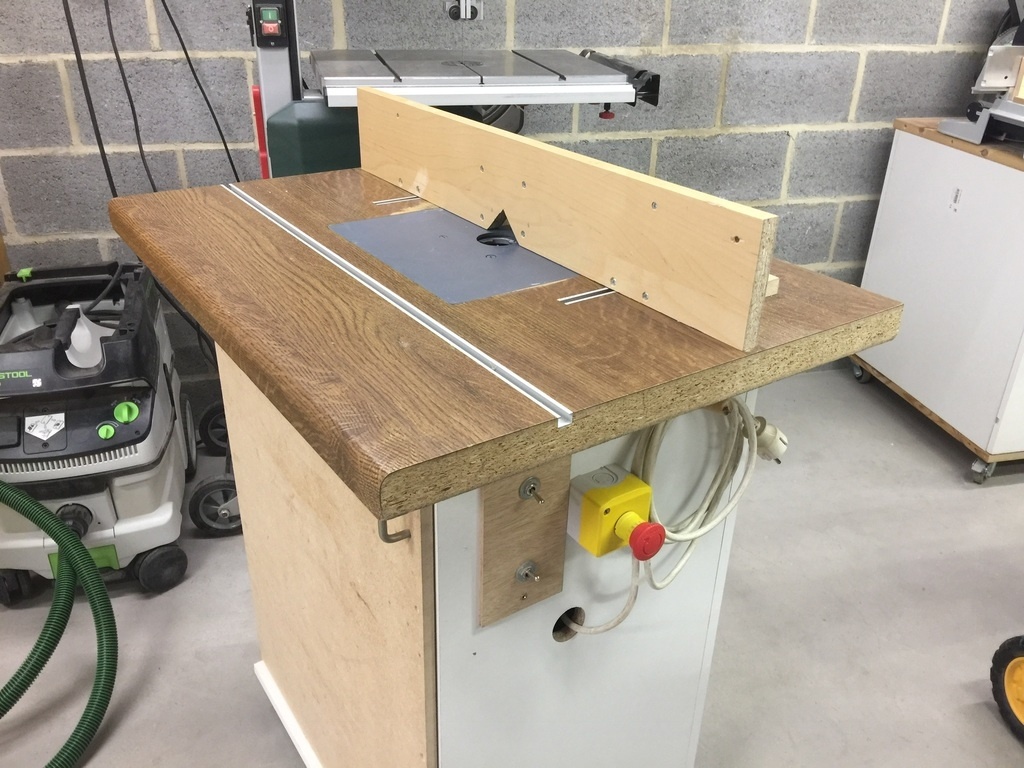

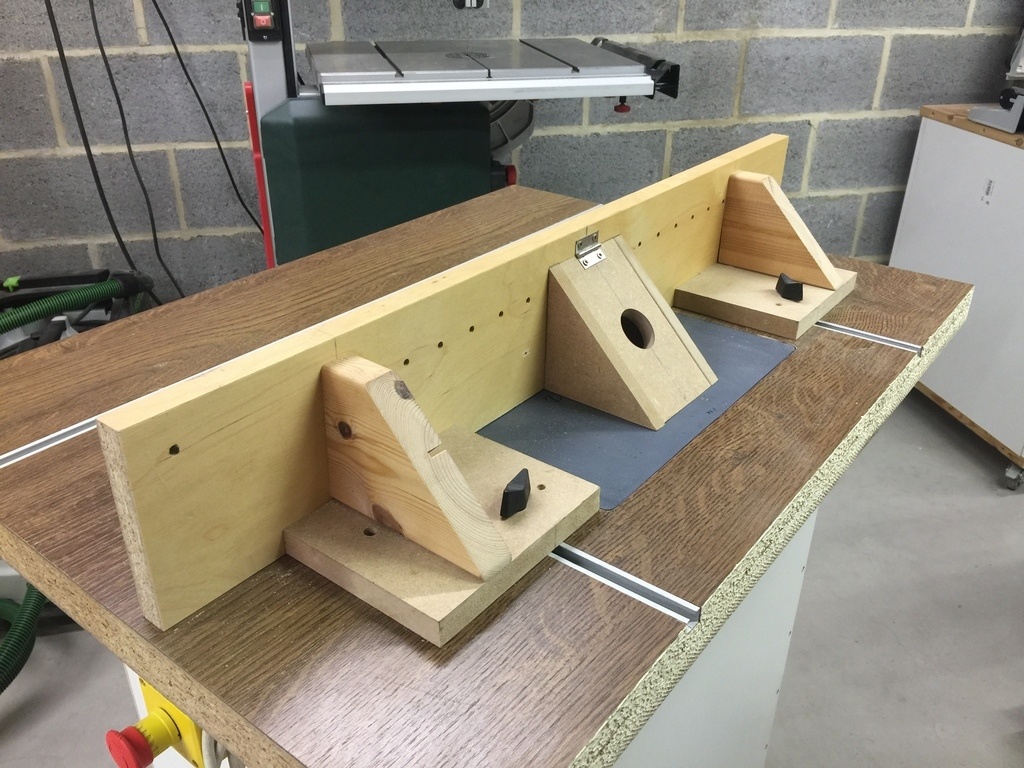

Voici quelques photos.
Sur ma chaine Youtube, vous retrouverez une petite vidéo explicative.

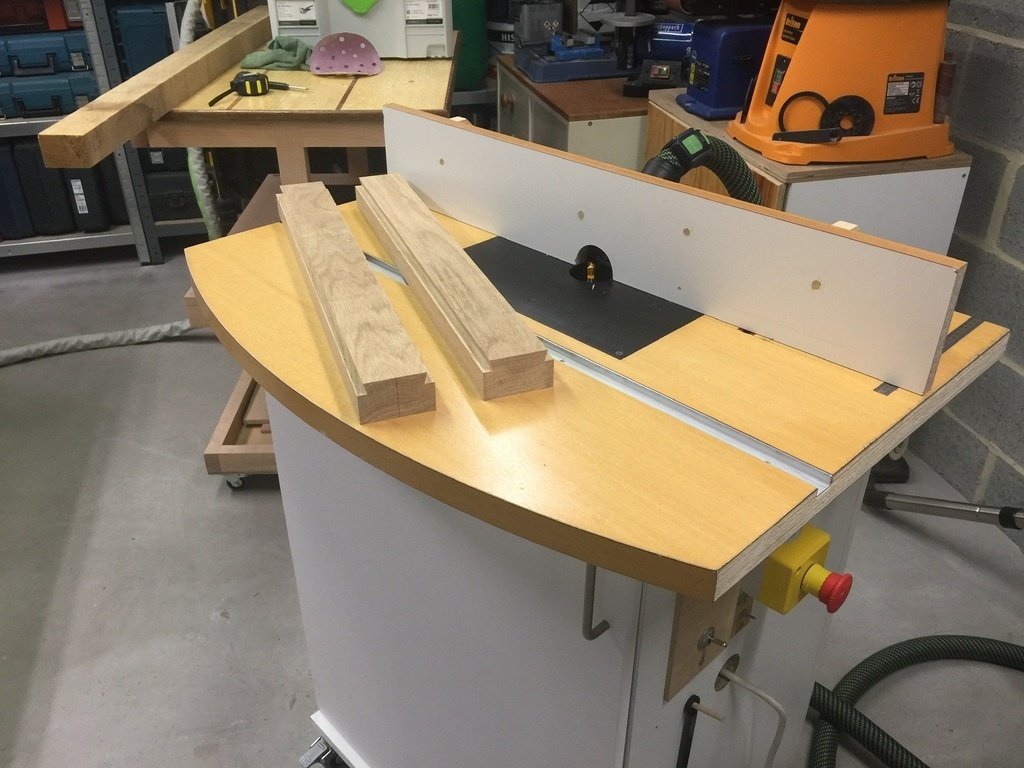

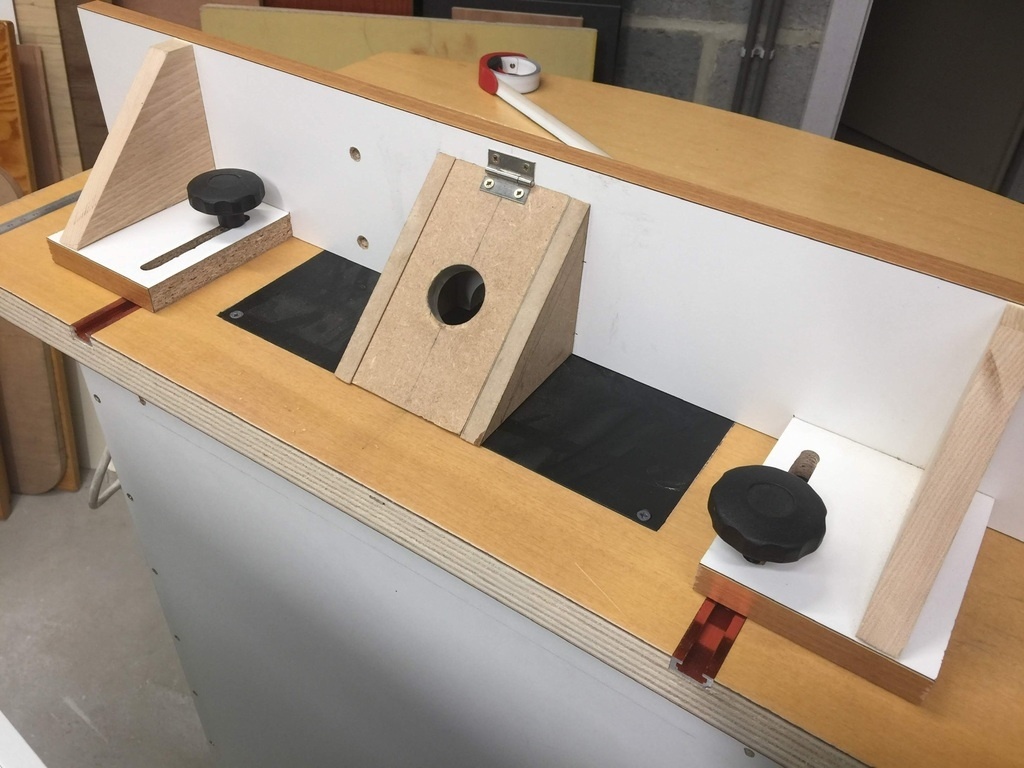

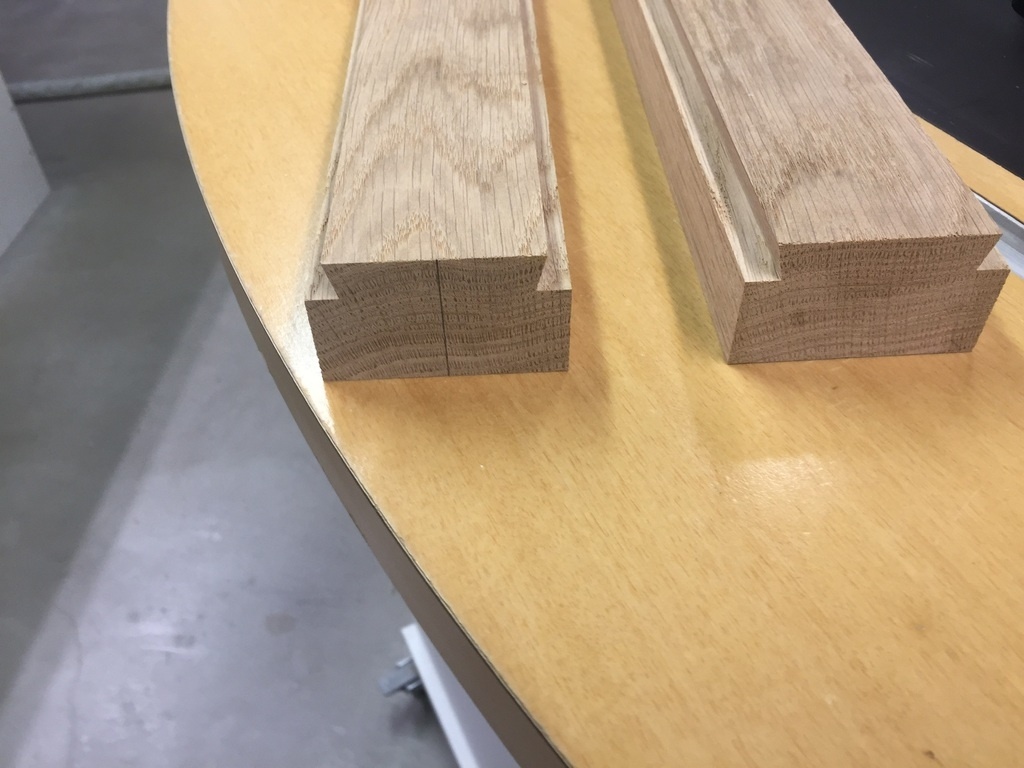

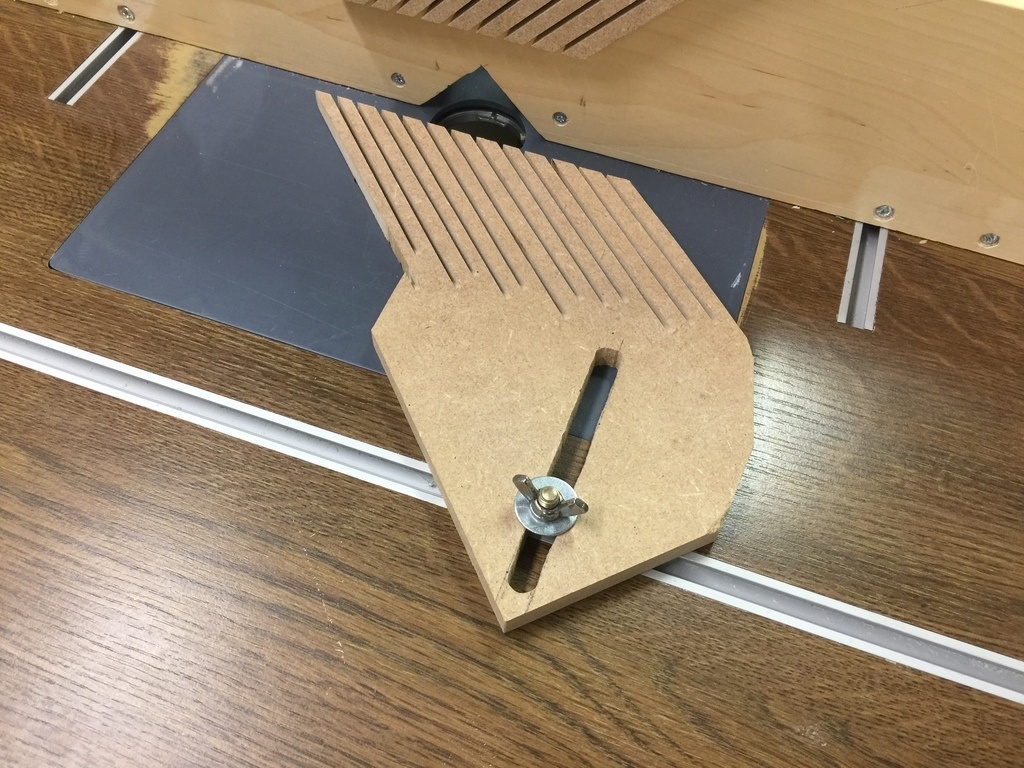

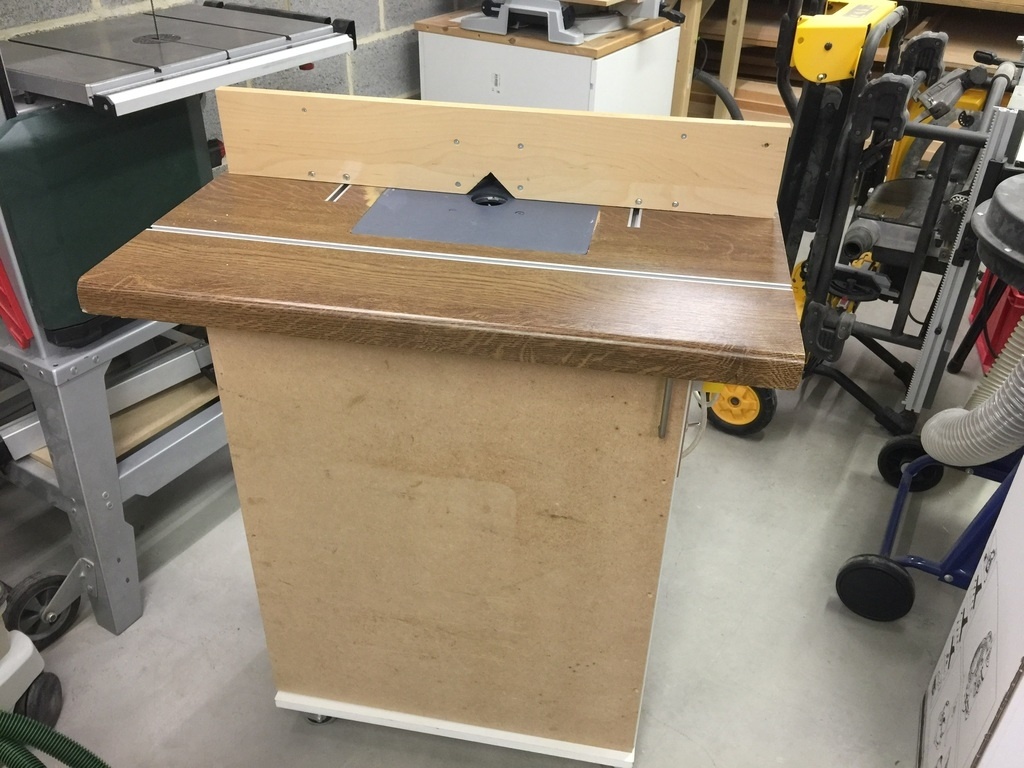

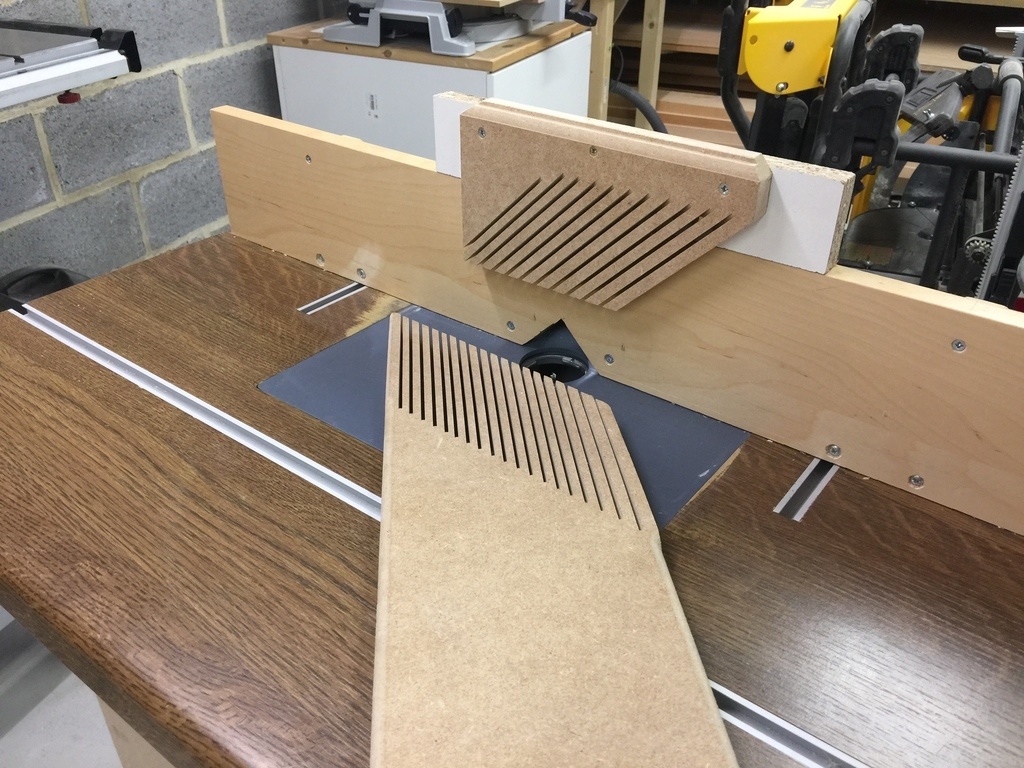

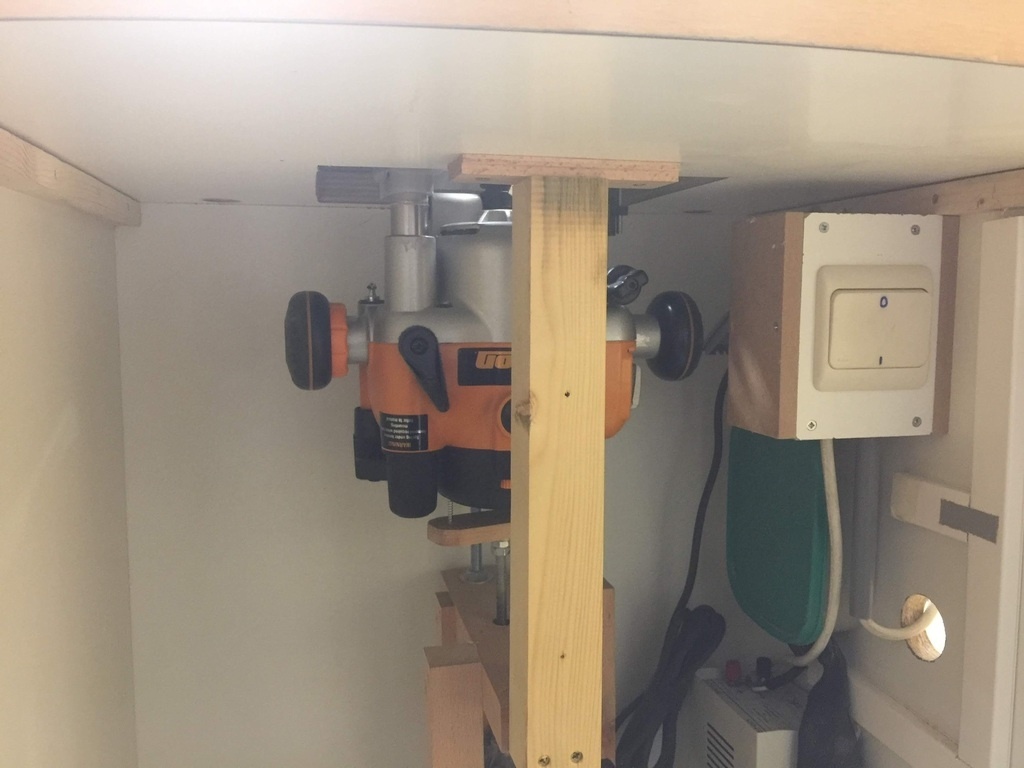

Quelques photos de la version 2...

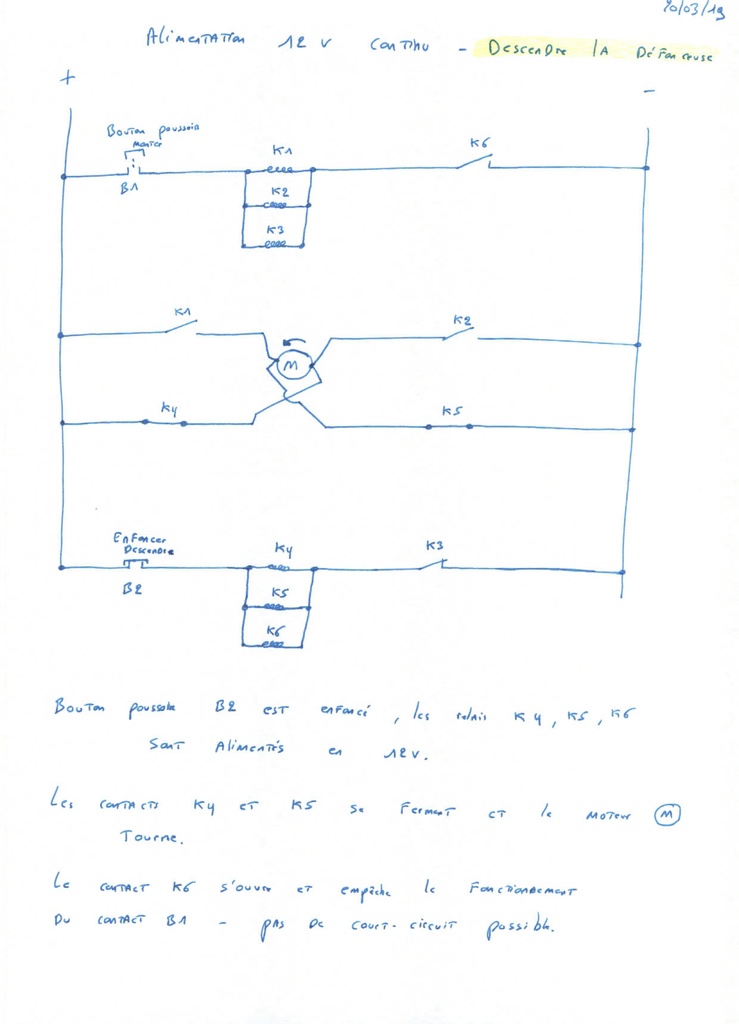

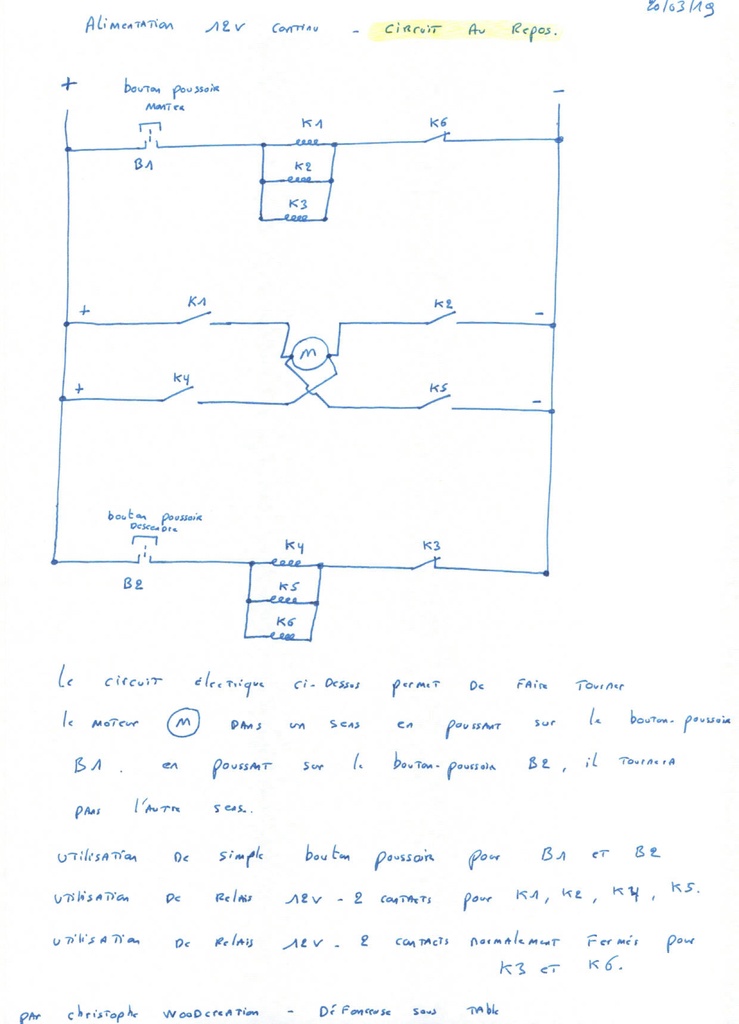

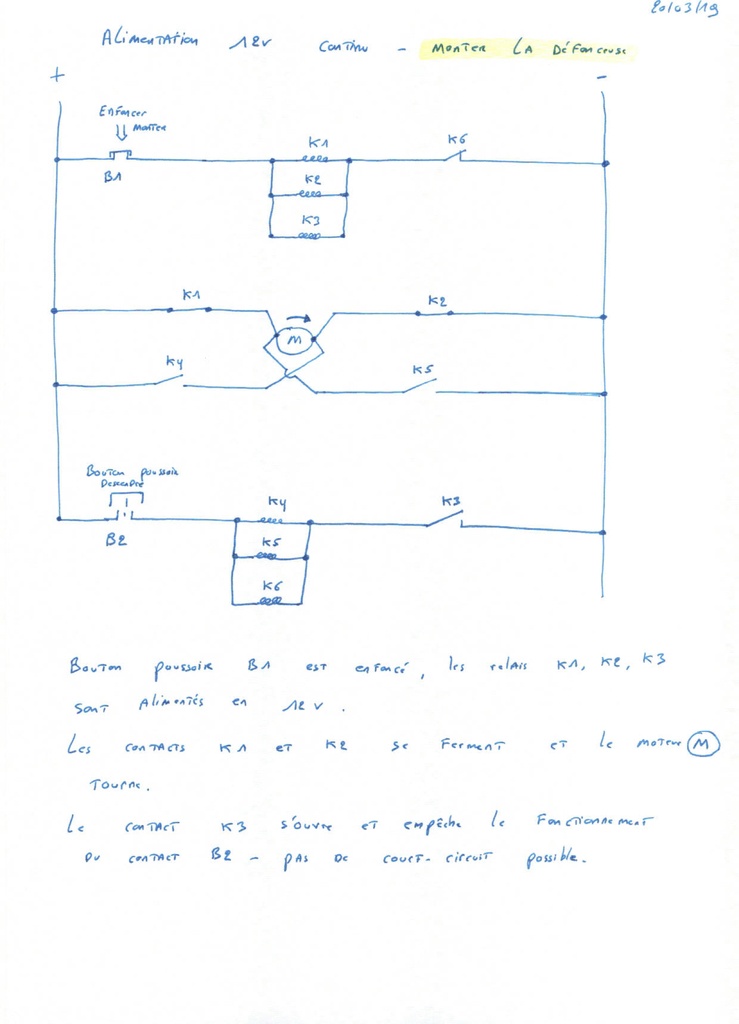

Voici les schémas électrique de raccordement du moteur 12v permettant la montée et la descente de la défonceuse.

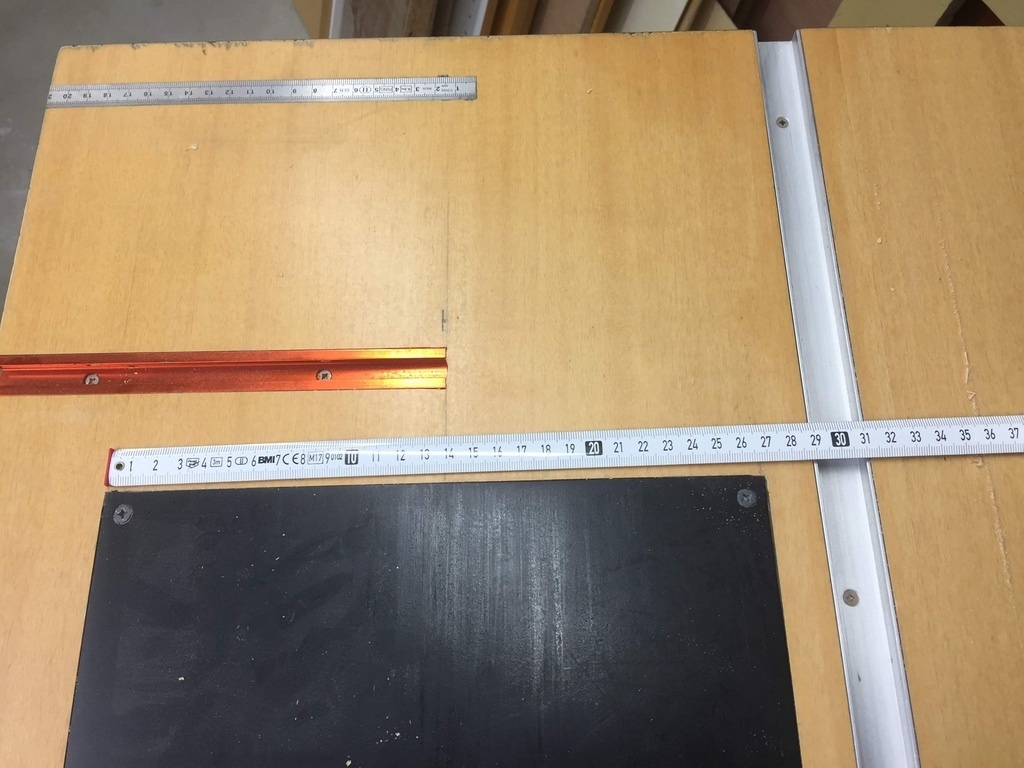

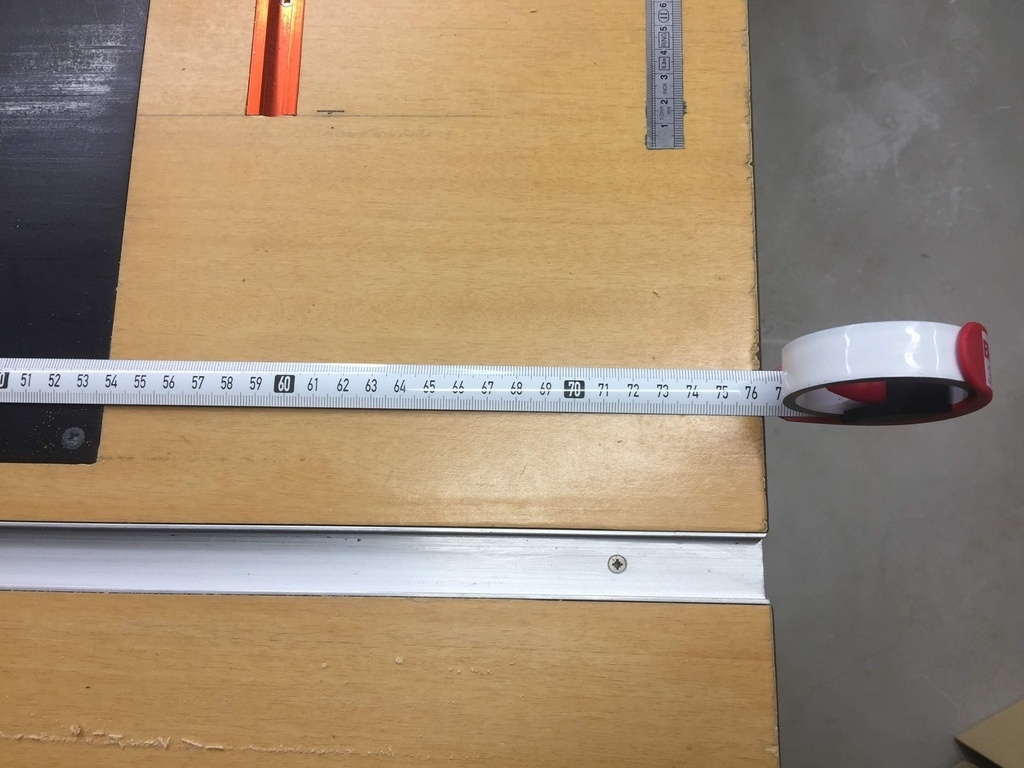

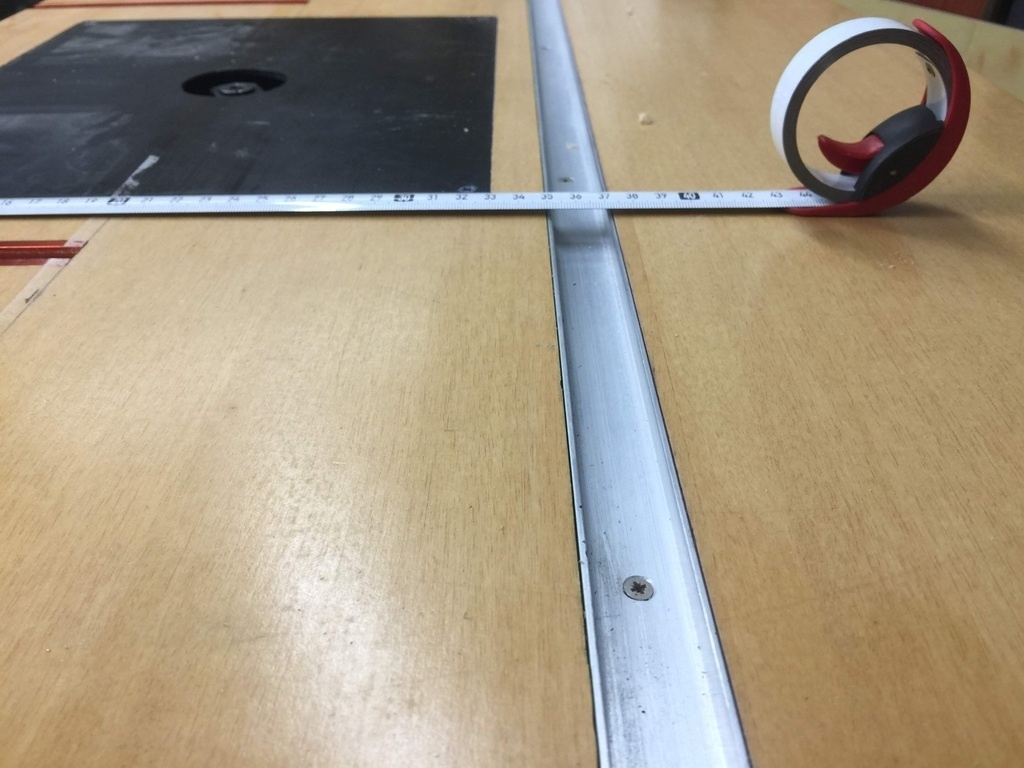

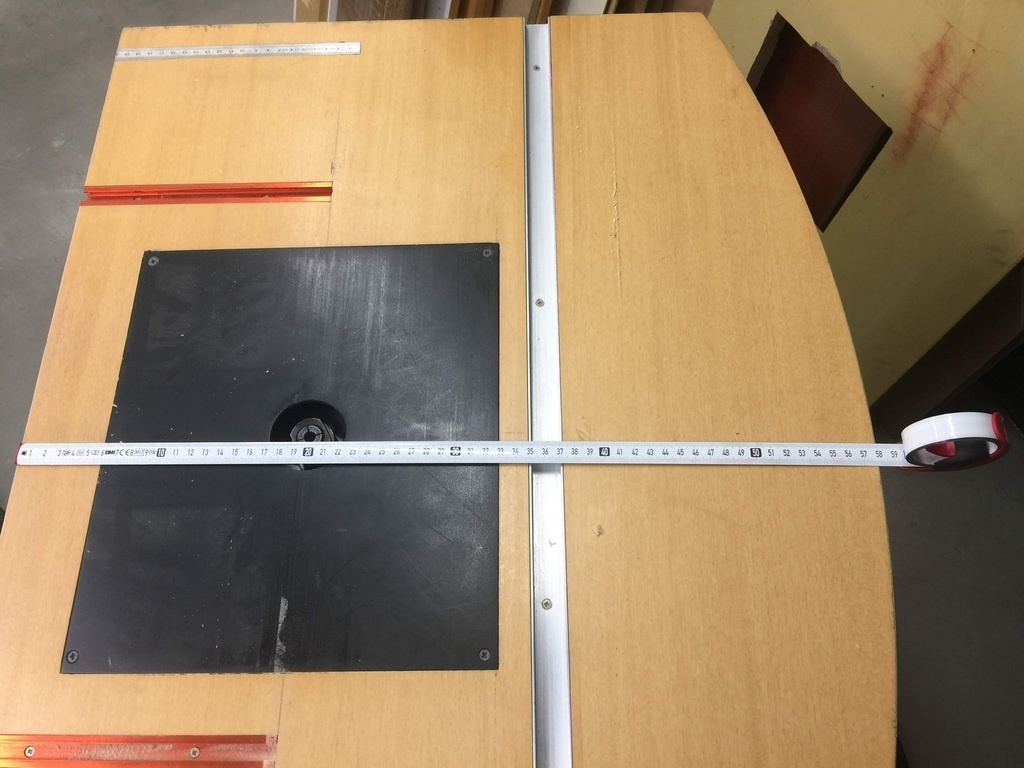

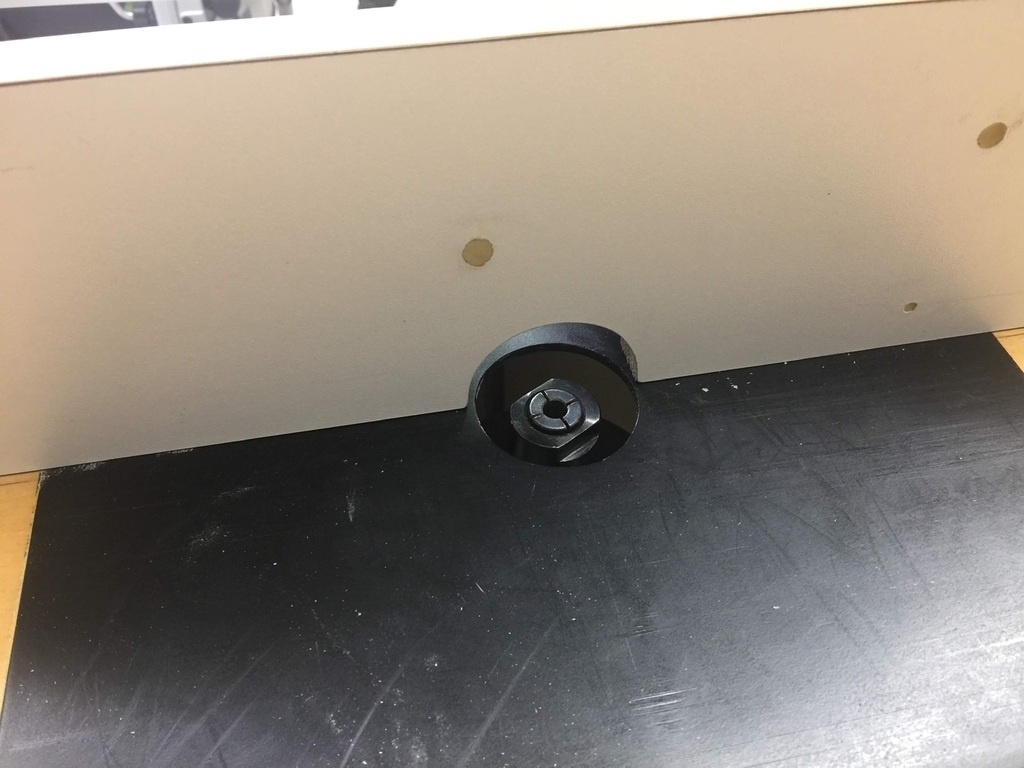

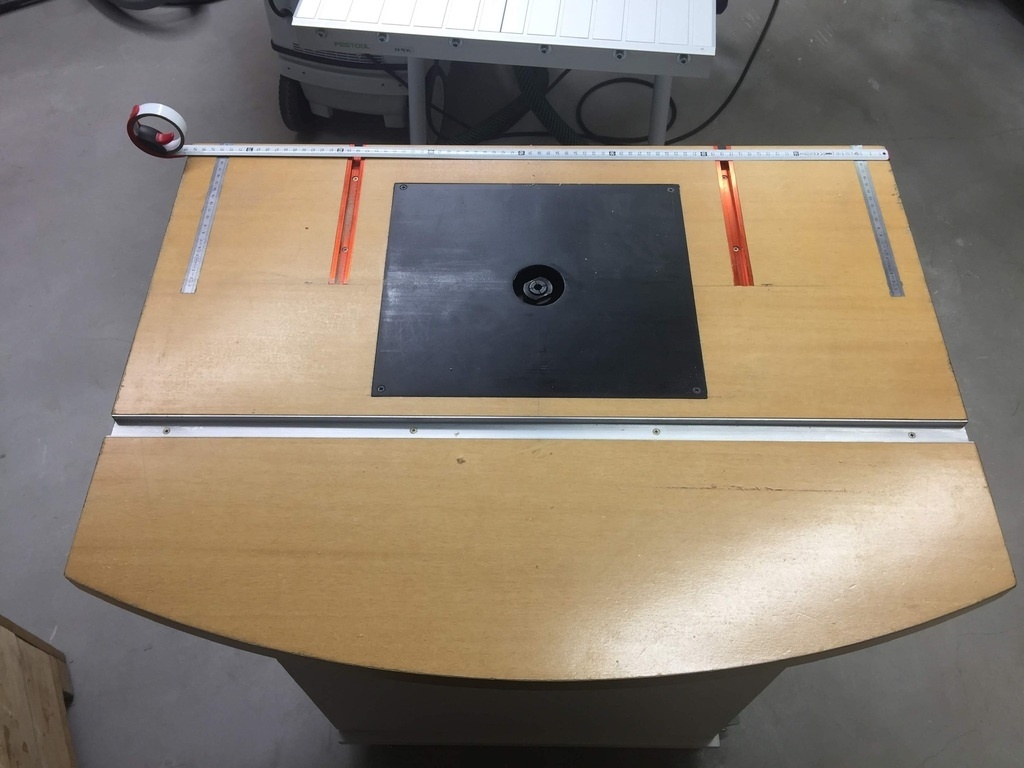

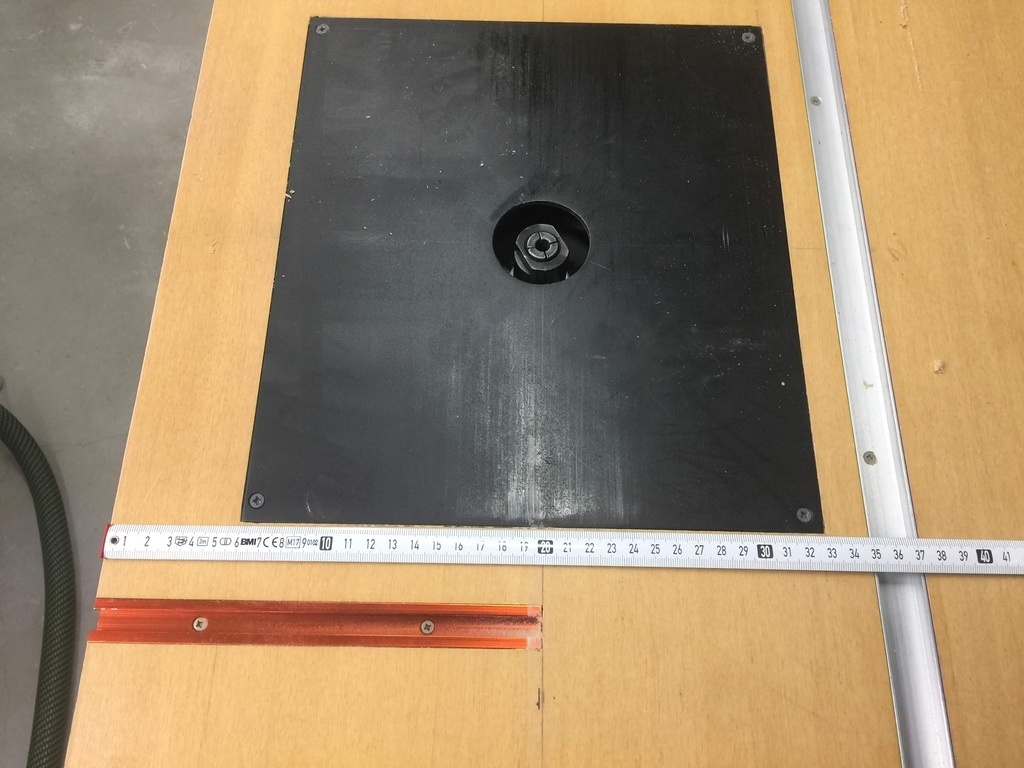

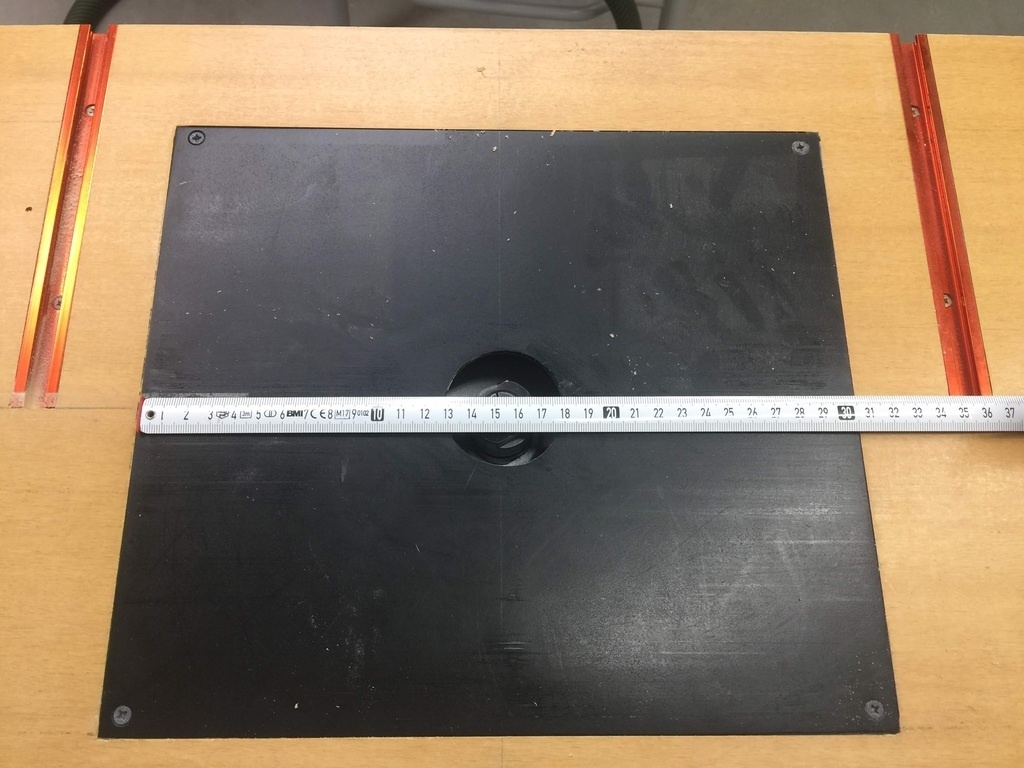

Voici quelques photos du dessus du plateau avec quelques dimensions.
Licence
Autres créations de
Christophe BoisCréations
Voir aussi
Discussions
Ingénieux le petit moteur
Moteur 12v d'essuie-glace, il y a plusieurs vitesse possible.
Hello, ta vidéo m'intéresse mais je ne parviens pas à trouver ta chaîne Youtube. Tu aurais un lien ? Celui de ton profil envoie vers une page "la chaine Youtube n'existe pas"... Merci :) Et beau boulot !
Salut, le lien de ma chaîne YouTube est corrigé, logiquement ça fonctionne. A+
En effet, j'ai essayé de mettre le lien de ma chaîne youtube mais cela ne fonctionne pas...
Sinon, recherche sur youtube "christophe bois&créations"
voici le lien de la vidéo de la défonceuse: youtu.be/m7Cupovmd0w
Salut,
ça donne des idées. Pourquoi ne mets tu pas le schéma Electrique dans ton post ? En tout cas il m’intéresse. Merci
Bonjour, EricFd, je viens d'ajouter les schémas électrique. J'espère que cela aidera celui qui veut se lancer dans une réalisation similaire...
top merci
De rien, si besoin de plus d'infos, n'hésitez pas à me contacter !
sur ton schéma, il ne me semble pas voir le changement de vitesse du moteur ?
Top ta table ! D'ailleurs, comment as-tu déterminé l'emplacement des tes reglets pas rapport à tes fraises ?
Merci, j’ai pris le milieu de l’axe de la défonceuse et j’ai mis le zéro des réglets sur cet axe. Dans la pratique, ça ne change pas grand chose mais ça permet de visualiser plus facilement quand on bouge le guide.
Hello, j'aime bien le coup du moteur, j'y réfléchis poir bouger ma dégau.
Une question le taraude, ceci dit: comment alimentes-tu le moteur? J'ai fait quelque chose de similaire avec un groupe moteur-réducteur de perceuse sans fil décédée, mais j'ai galéré pour trouver une alimentation délivrant suffisamment de courant pour lancer le mouvement. J'ai fini avec une alim d'imprimante, et il arrive qu'elle se mette en sécurité au démarrage.
Apparemment, il faudrait utiliser un gros accu ou une batterie de voiture, mais ça ne m'arrange pas trop :)
Pour la commande, tu sembles utiliser un pont en H. Tu le commandes à la main avec deux interrupteurs? Ça fume si tu ne les manipules pas dans le bon ordre? ;)
Merci et encore une fois beau boulot, ta table est magnifique.
(Tout ça est peut-être expliqué dans ta vidéo, mais je suis actuellement à l'étranger avec une petite connexion).

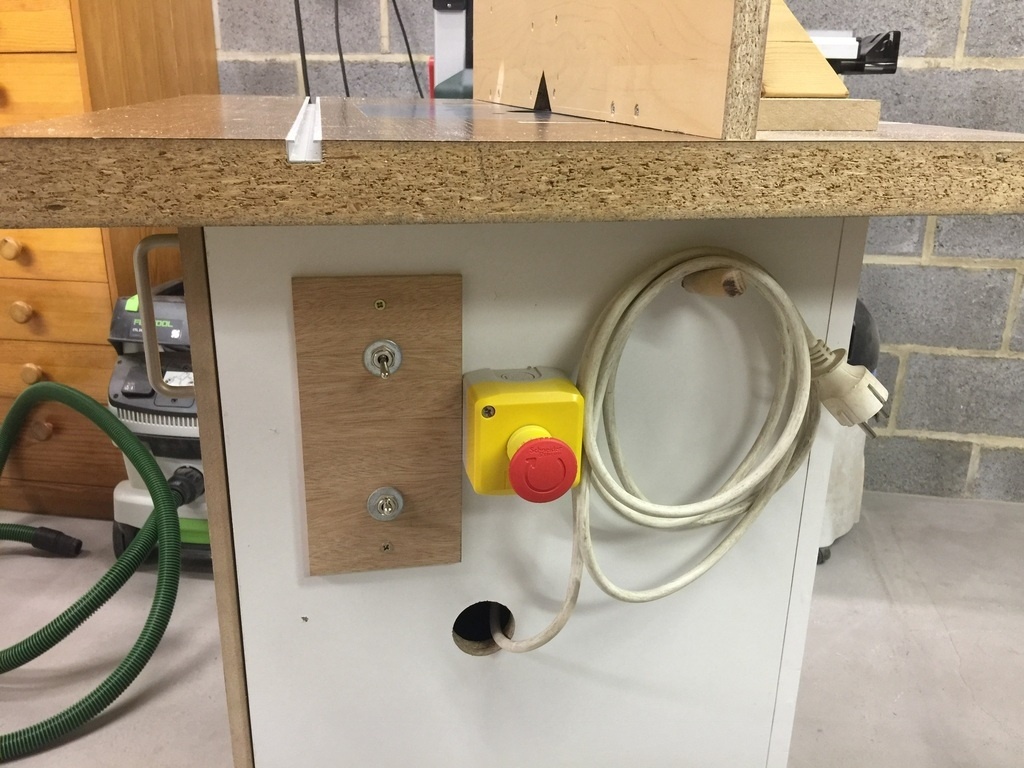

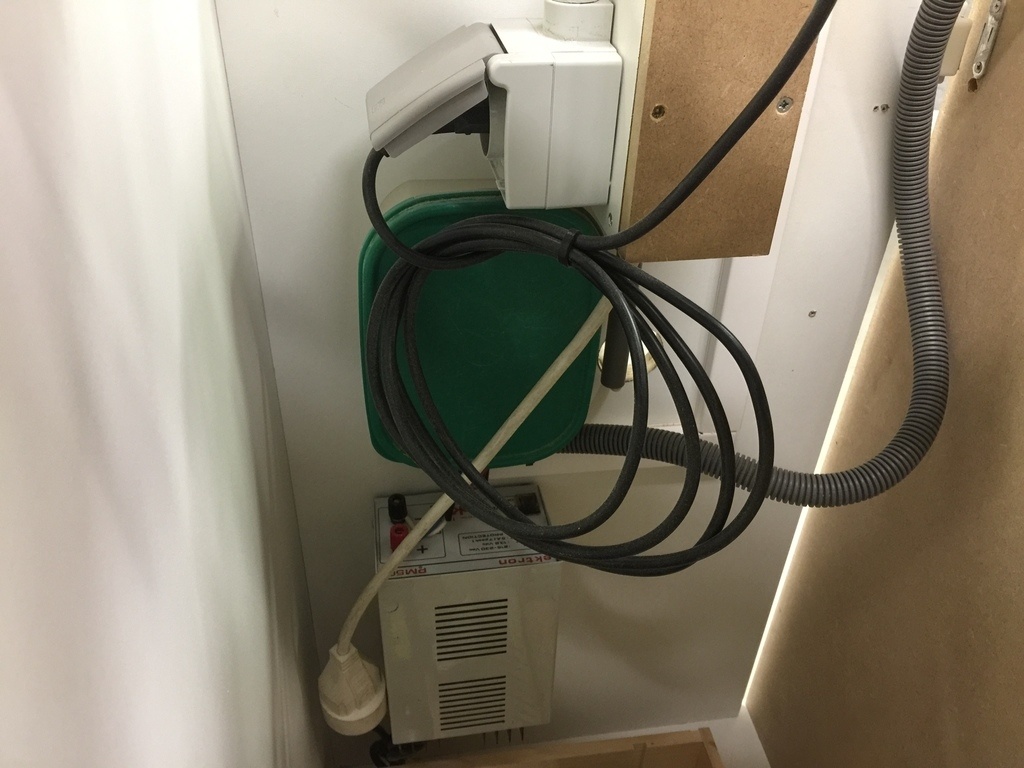

Bonjour, dans mon cas, j'alimente le moteur avec une alimentation stabilisée 12V qui peut donner une intensité constante jusque 10A et 12A en pointe. Je vous conseillerais d'essayer avec ce type d'alimentation plutôt qu'une alimentation de pc. Par contre, l'alim de pc peut se récupérer assez facilement alors que les alimentations stabilisées sont plus difficiles à trouver ou alors il faut acheter... Dans mon cas, c'était de la récup. Une batterie de voiture permettrait de faire tampon. Pour la commande, j'utilise des boutons poussoirs avec des relais 12v (normalement ouvert et normalement fermé)
Pas de court-circuit possible avec mon montage. Quand on monte la défonceuse, je coupe l'alimentation, par l'intermédiaire d'un relais, de la fonction descente. Le système fonctionne bien et est fiable. Jamais de problème rencontré. Je vous conseille de regarder les 2 vidéos explicatives sur le sujet. Merci pour votre commentaire et les félicitations ;-)
Merci pour les explications!
Boudiou c'est une super idée ça ! Moi je galère quand il faut aller mettre les mains dessous ma table pour régler la hauteur.
Je retiens ! Merci pour le partage.
Merci pour le commentaire, je n'en suis pas mécontent. ça facilite la vie !
Très bonne combine et joli travail je retiens le moteur
Merci du partage
Bonne continuation
Merci
Super idée ! Par contre où as-tu trouver tes rails en T ?
Merci, les rails viennent de chez Axminster, marque UJK T-Track.
Merci !
Super top !
Tu arrives à régler finement la hauteur avec les inters "haut/bas" que tu as mis ? Je veux dire, est-ce qu'il y a un coup de main à prendre pour le début et la fin de course lorsque l'on déplace verticalement ? Est-ce que des boutons pression n'auraient pas été plus pratique ?
En tout cas, super idée, j'imagine que ça doit bien aider au quotidien
Merci

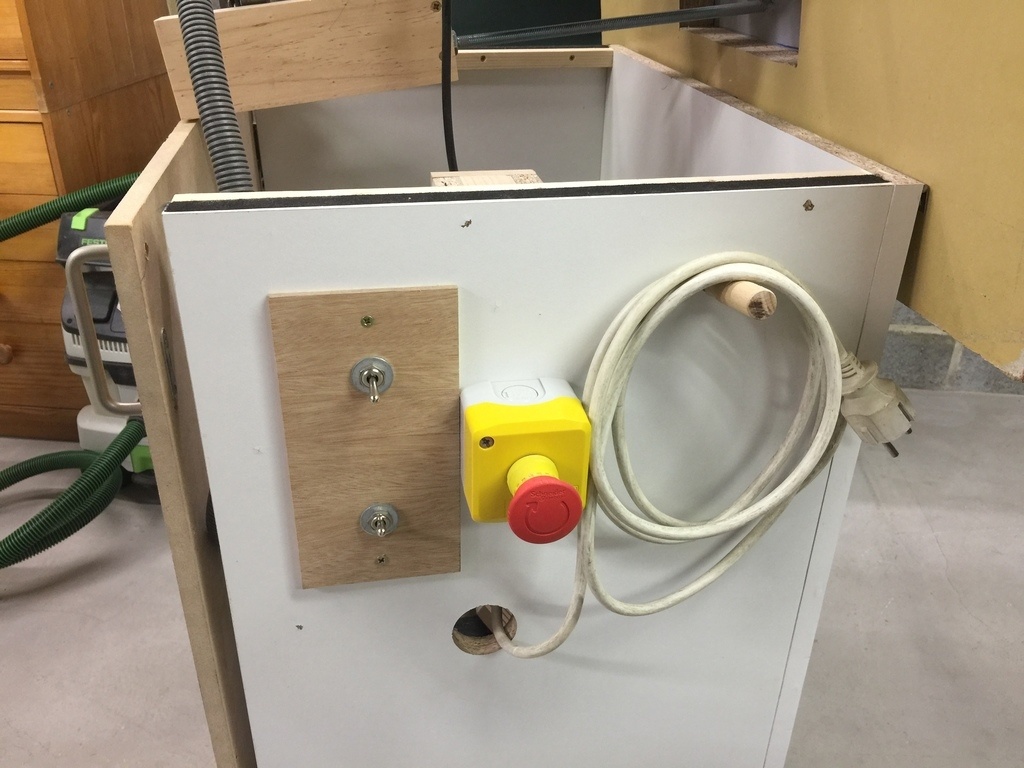

oui, j’arrive à régler finement car sur le moteur 12v il y a plusieurs vitesses. J’ai installé un interrupteur pour sélectionner la vitesse lente ou rapide. En vitesse lente et au travers de la tige filetée, le mouvement est vraiment progressif et précis. Je n’ai pas eu le sentiment d’avoir dû prendre le coup de main. Pour les boutons poussoirs à bascule, ils sont de bonne qualité avec un contact franc et précis. J’en suis content au quotidien, ça facilite la vie !
Pour compléter ta réponse sous forme de question, est-ce que le réglage micrométrique de la défonceuse reste opérationnel ?
Sur la Triton TRA001, il y a un réglage possible en utilisant l'axe fournit avec la machine et en faisant un trou dans la plaque de support. (voir photo annexe) Par contre, il faudra engager le réglage en poussant sur le bouton latéral de la machine. Je ne l'ai pas fait car jusque maintenant, j'arrive à faire tous les réglages souhaités avec mon système motorisé.
