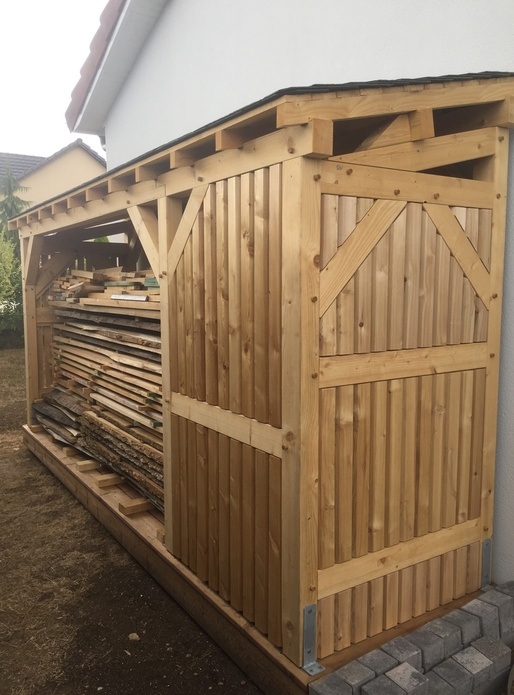

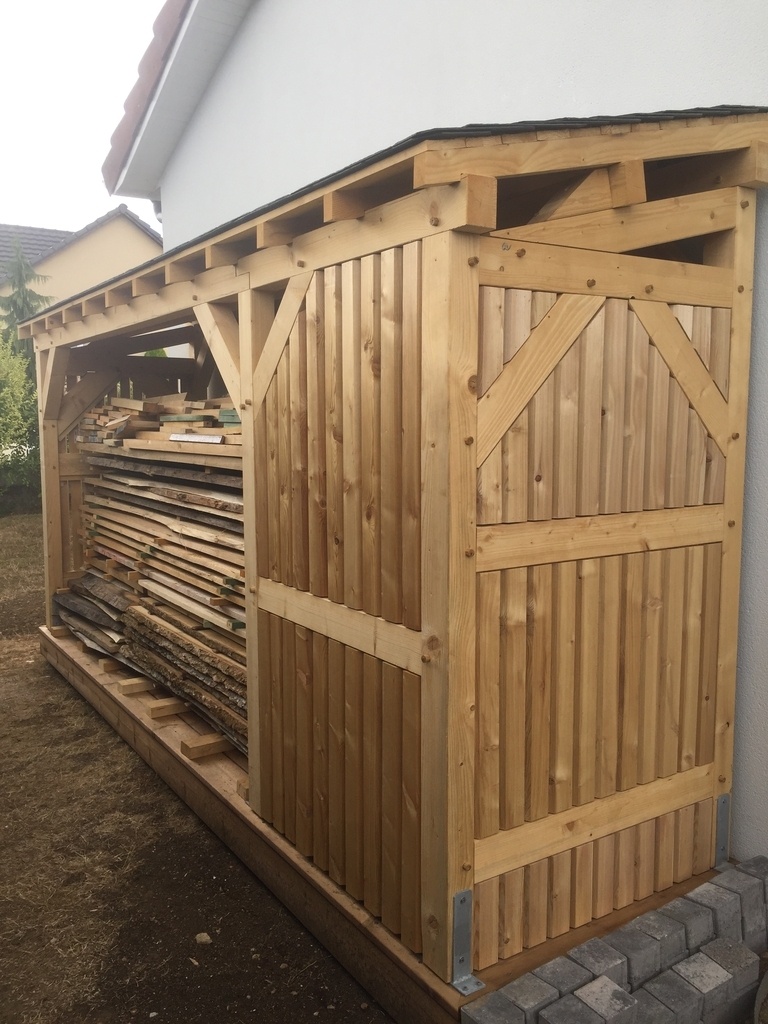

Voici la réalisation d'un petit abri pour y stocker mes plateaux.
Structure de 4m x 1m assemblée par tenon-mortaise et chevillage à tire. Tous les bois sont de même section 100m*80mm.
Couverture en Ardoise naturelle fixé par clous.

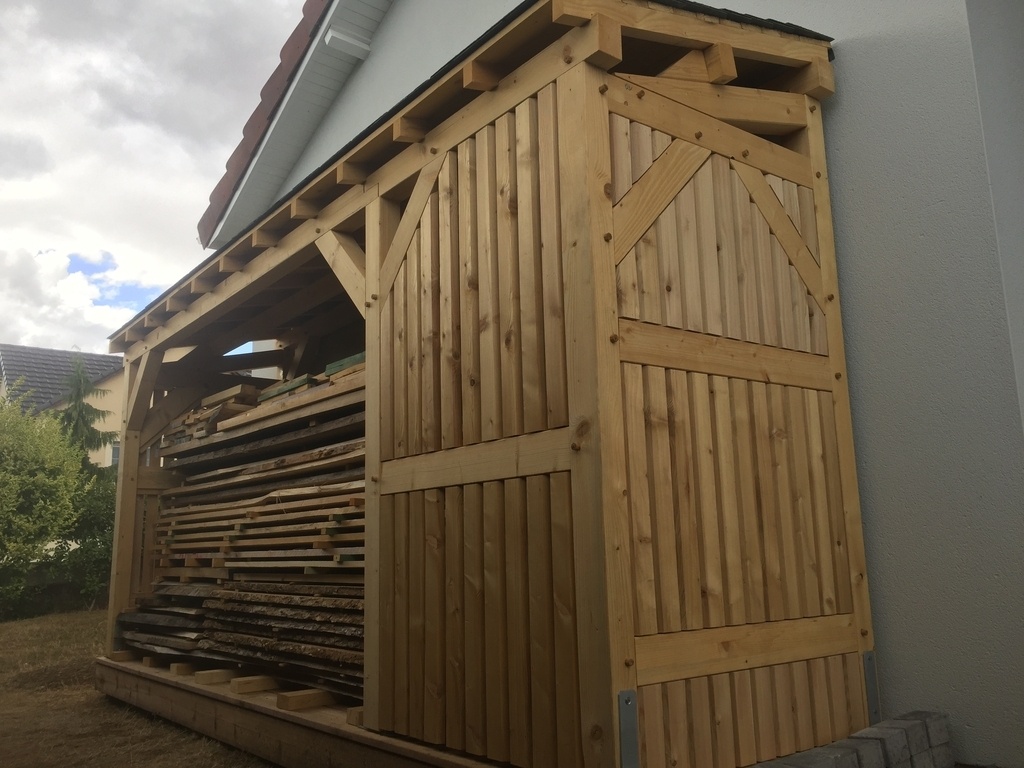

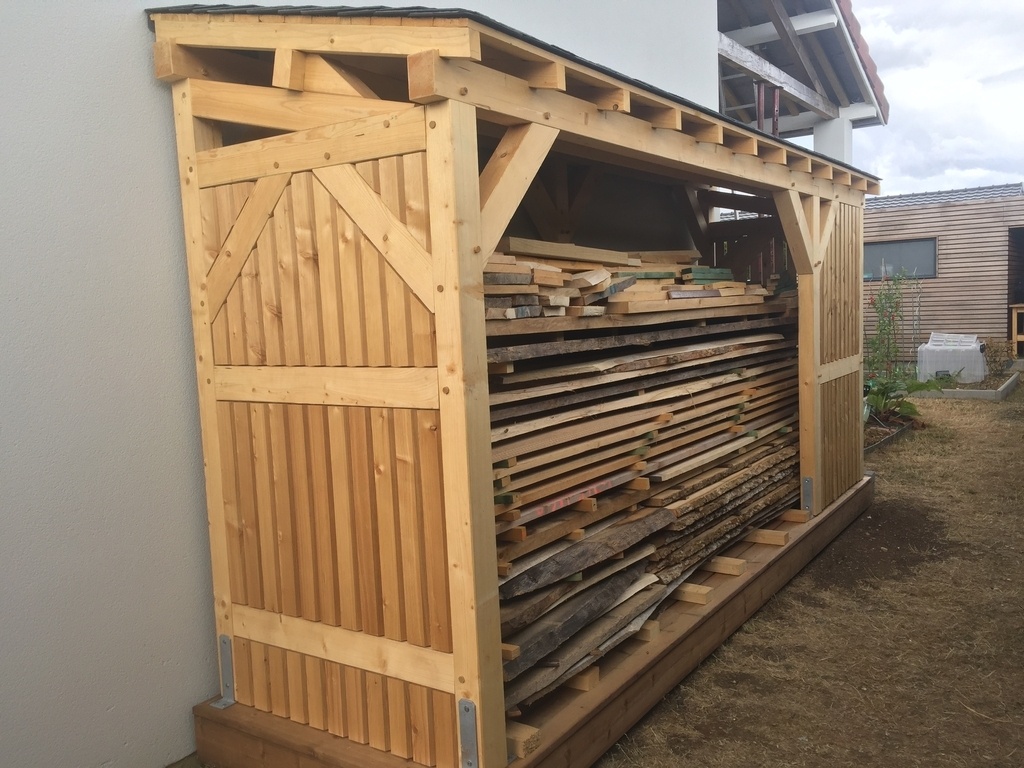

J'ai ensuite ajouté un bardage en Mélèze.
Si il y a des charpentiers qui passent par là , merci de votre indulgence j'ai fait au mieux avec mes maigres connaissances ;-)
Ci-dessous quelques détails de la fabrication.

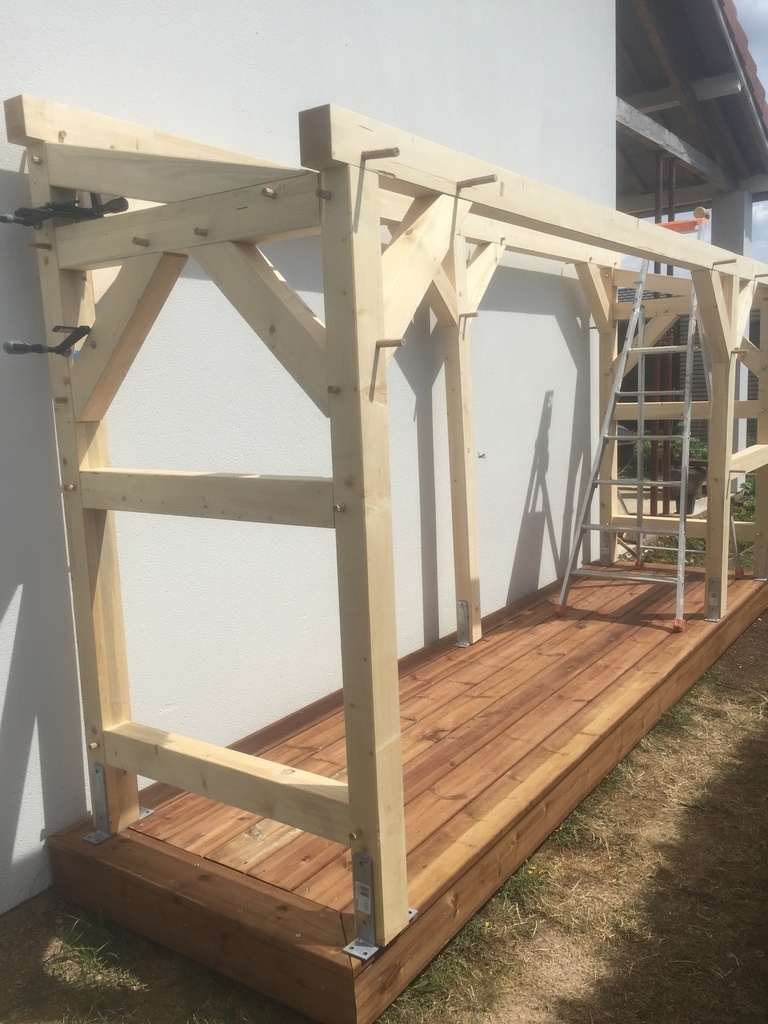

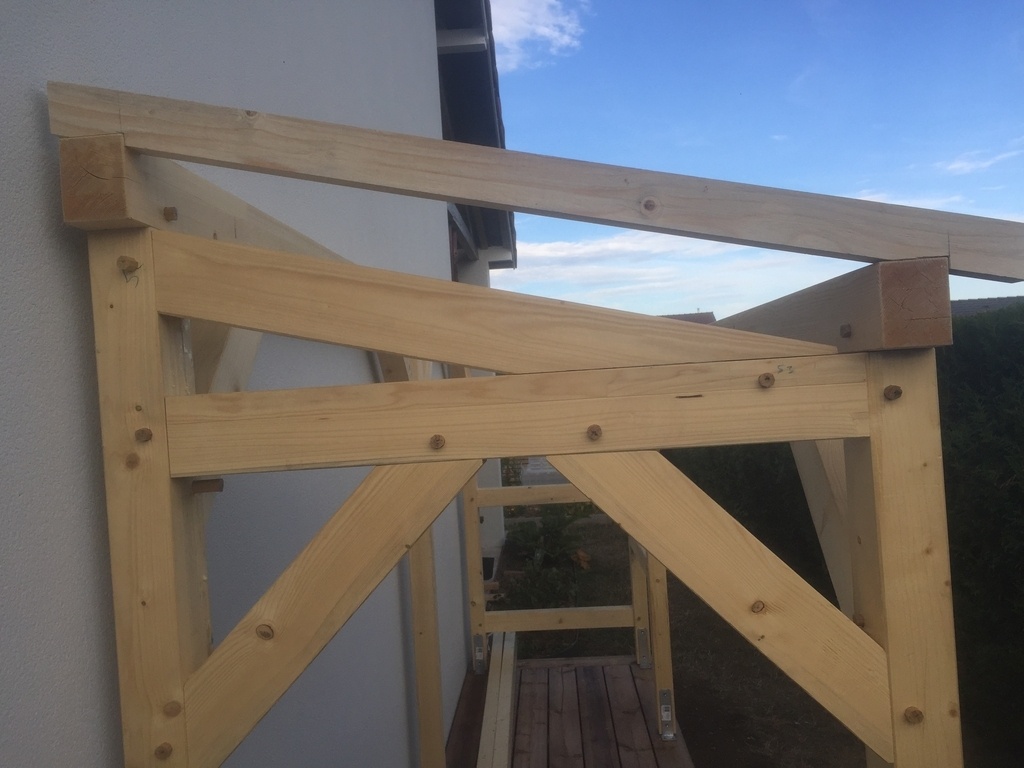

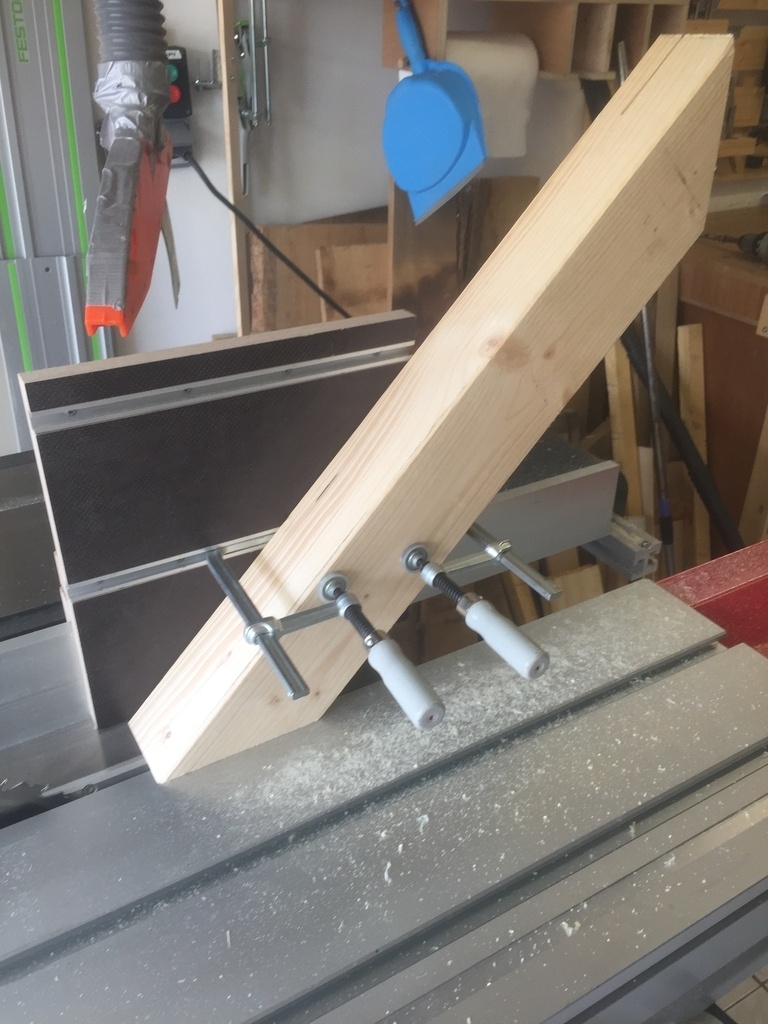

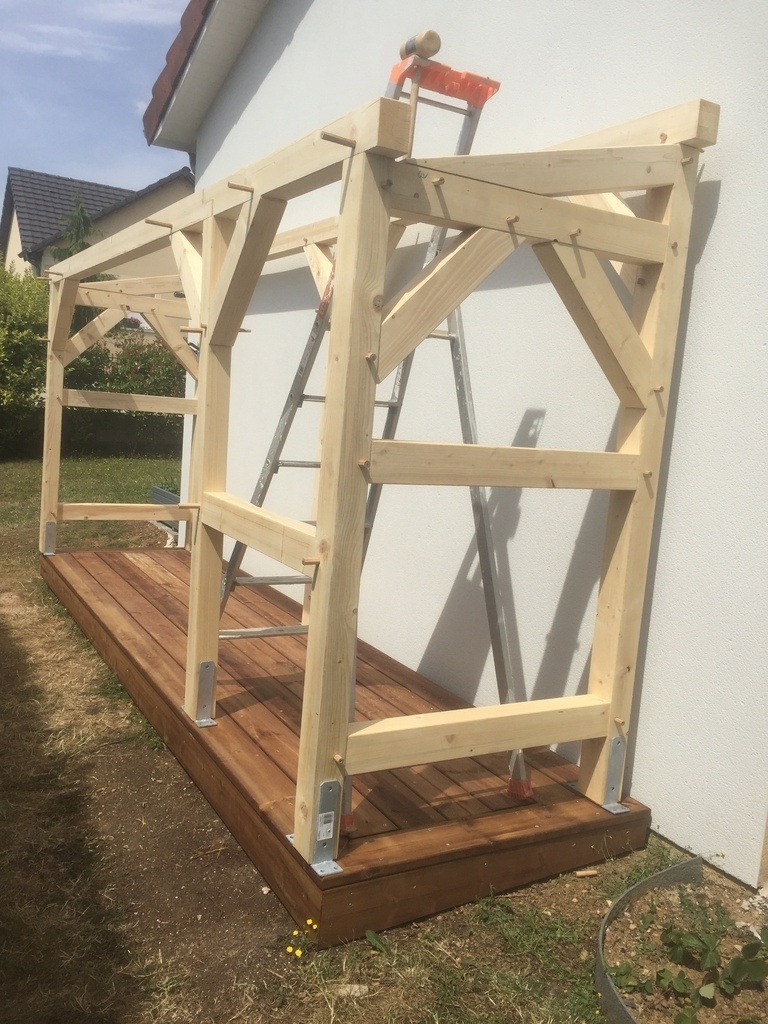

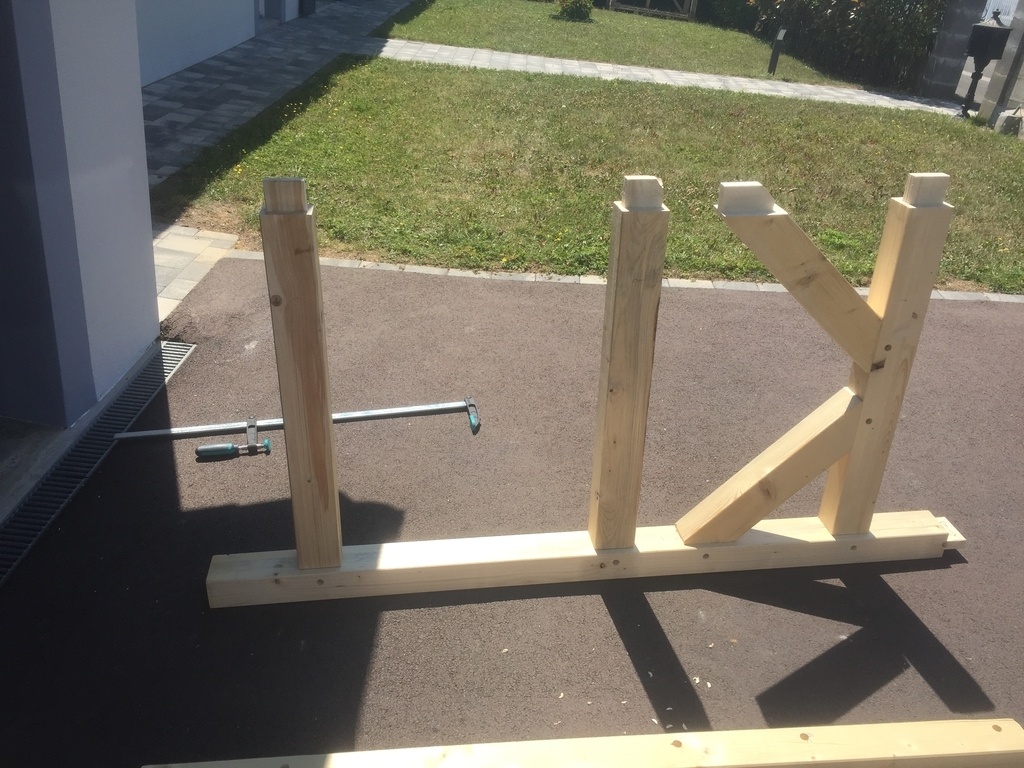

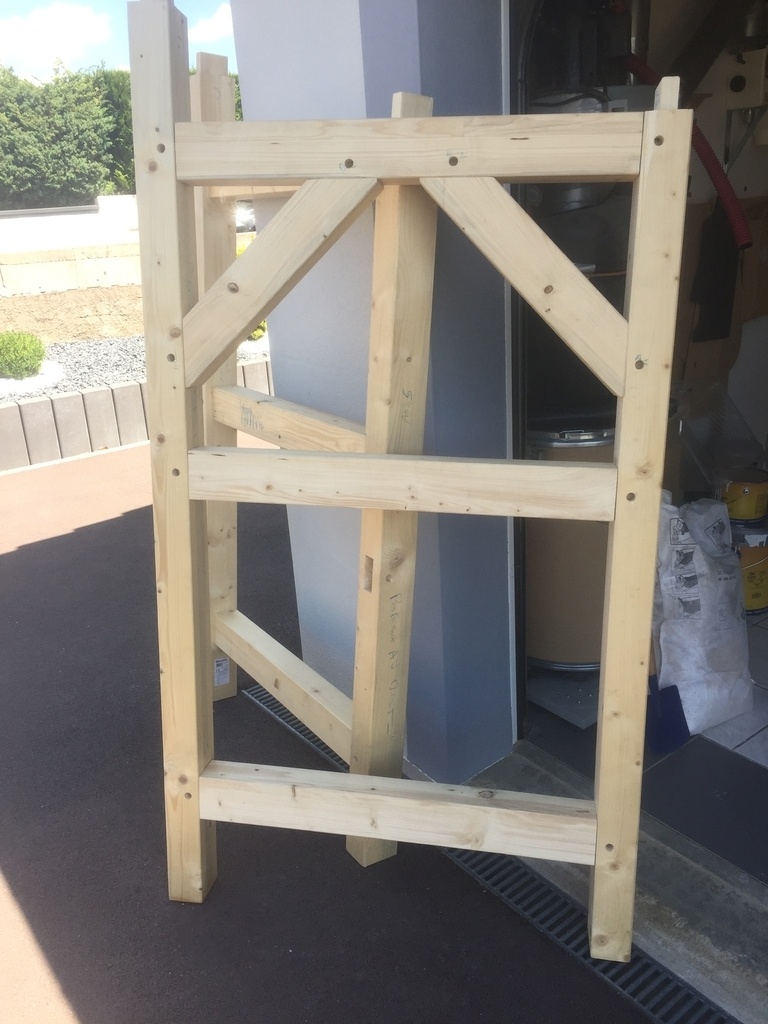

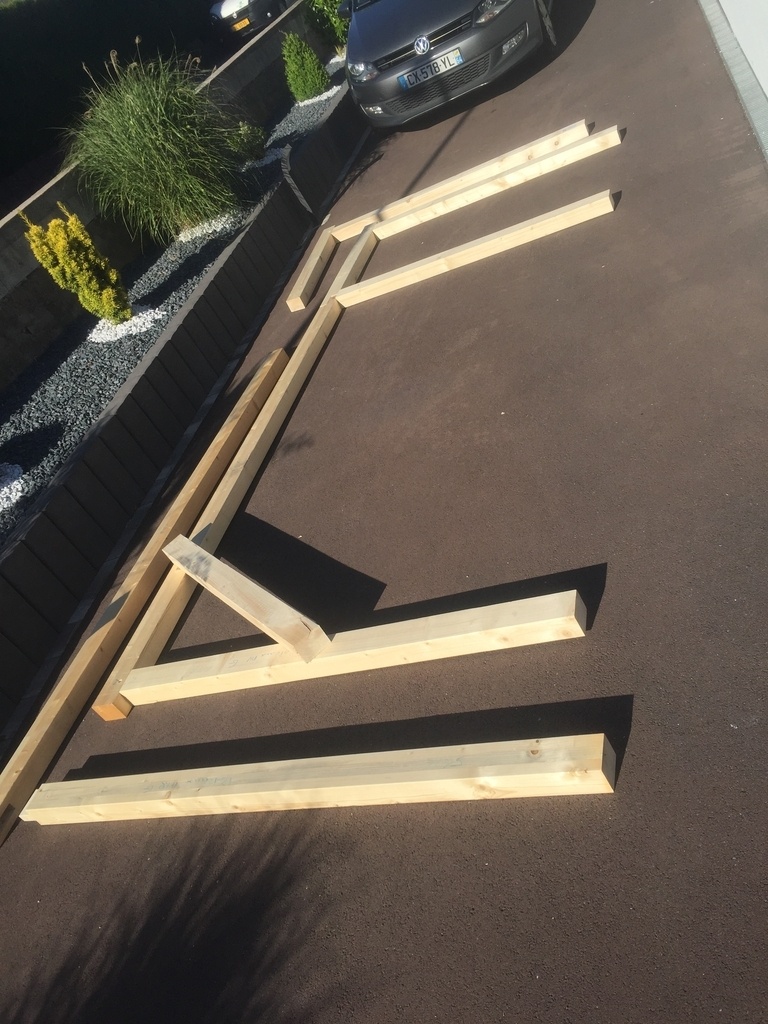

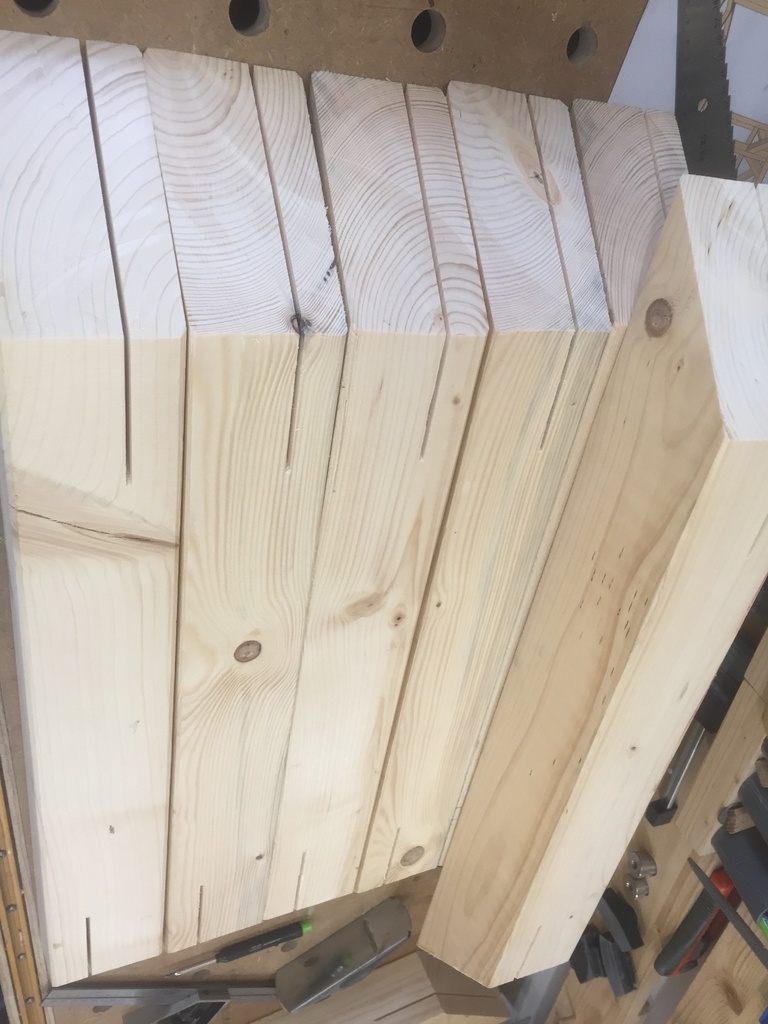

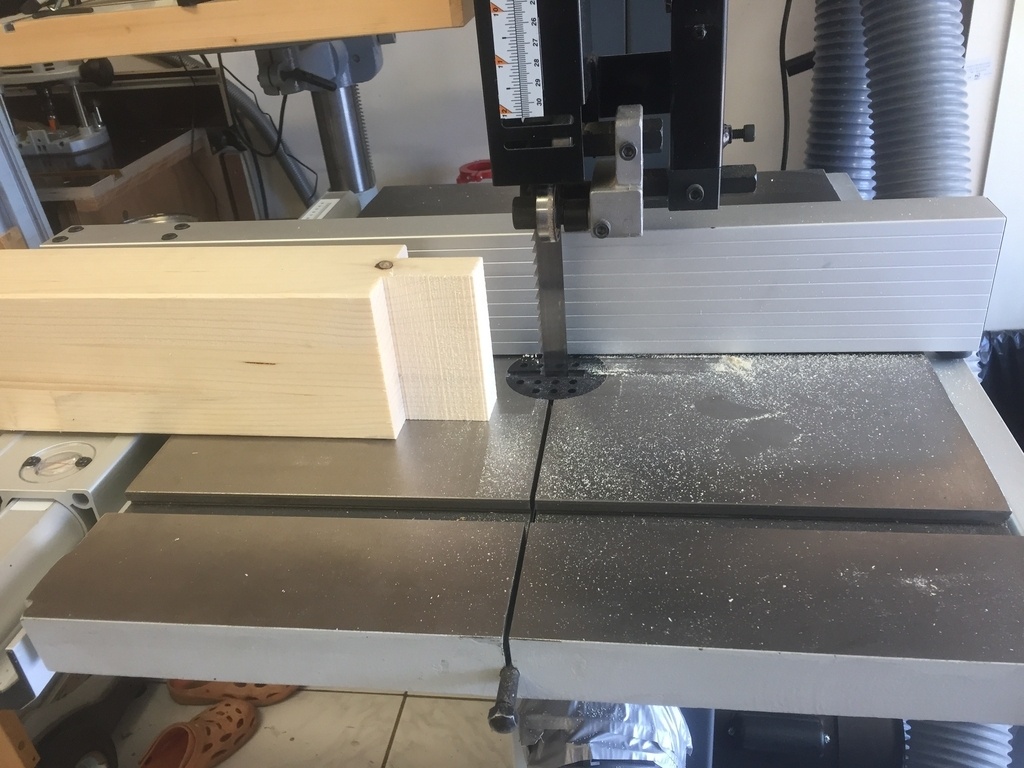

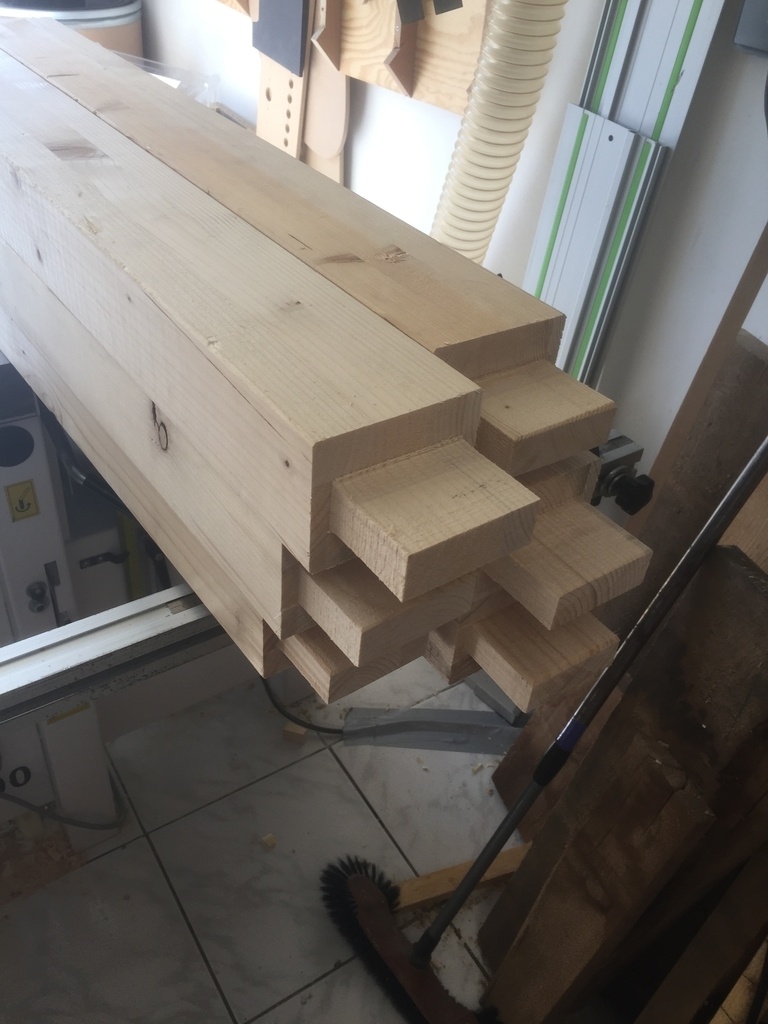

La structure :

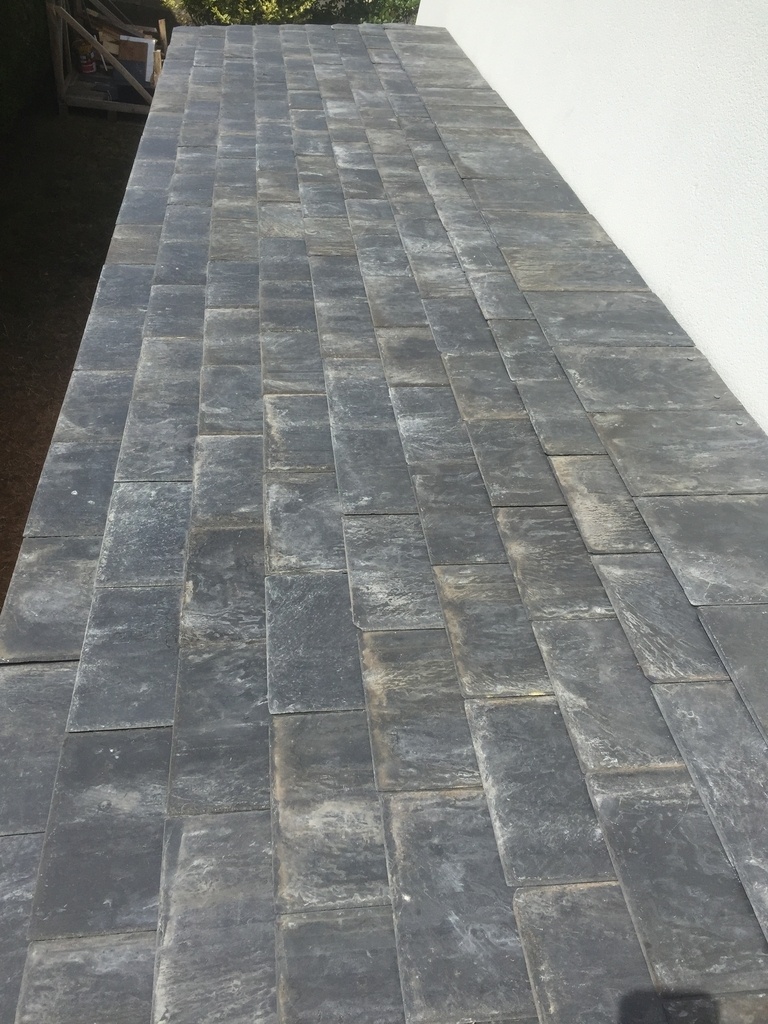

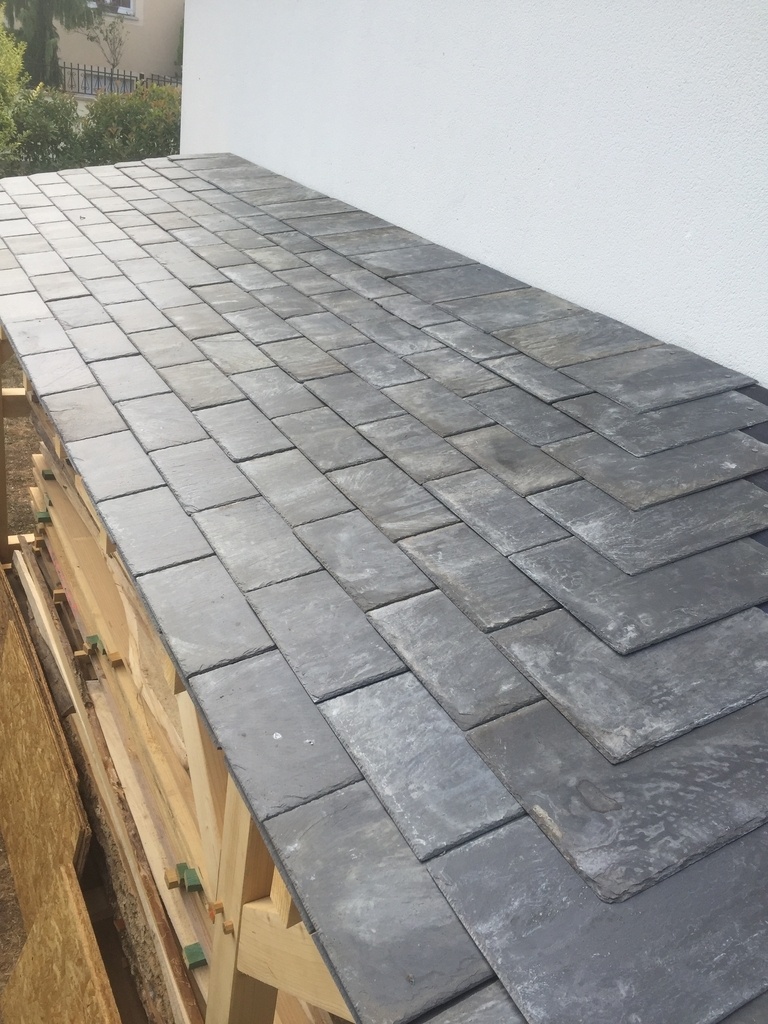

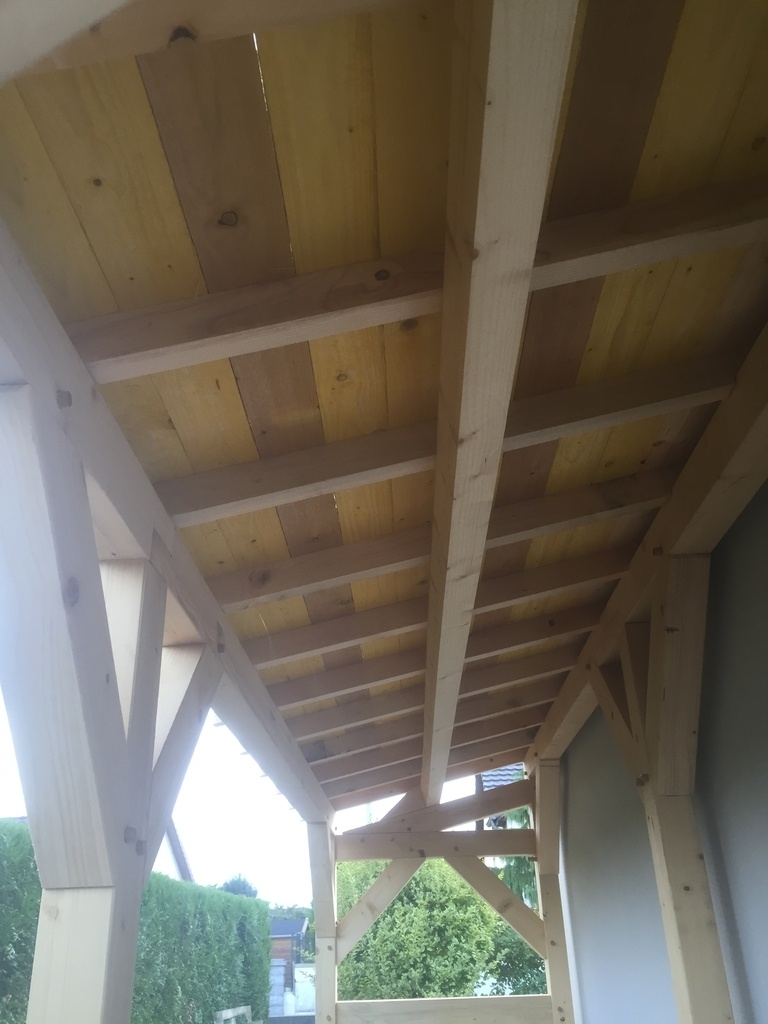

La couverture :
Publications associées
1 retour d'expérience

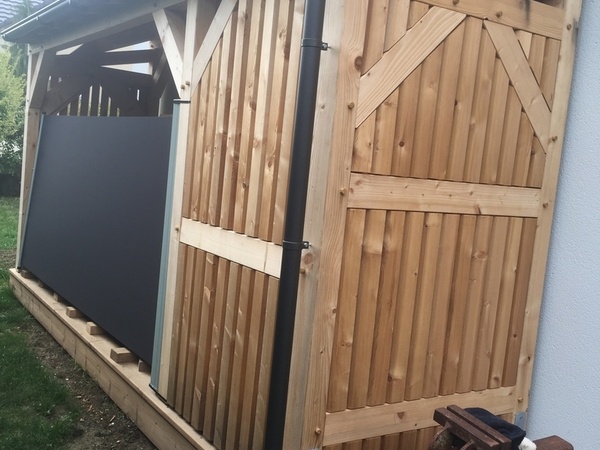

Petit retour d'expérience, même si la surface du toit n'est pas très importante, l'installation d'une gouttière s'est avéré fort utile, ne serait-ce que pour éviter de creuser le sol en contre-bas avec les ruissèlements d'eau.
L'installation d'un paravent a aussi permis une nette amélioration de l'étanchéité à l'eau.
Tout cela joue quelque peu sur l'esthétique j'en conviens, mais c'était le compromis pour améliorer l'usage de cet ouvrage.
Licence
Discussions
Il est très beau cet abri bois ! la seule chose qui me vient là c'est par rapport à la couverture en ardoise : la pente me parait faible. Il faut une pente à 17° mini je crois (à vérifier!). Ça évite les infiltrations à cause des remontées dues au vent ou à la capillarité.
Merci dependancesbois
La pente est de 20°, mais trop juste pour de l'ardoise je pense.
En fait à la base je n'avais pas prévu de couvrir avec de l'ardoise, mais j'ai eu l'opportunité d'en récupérer pour rien.
J'ai aussi oublié de préciser que j'ai installé un pare-pluie sur les voliges. Cela limitera certainement les infiltrations, si cela devait arriver.
Sébastien Alves
après c'est un abri et le rampant n'est pas grand, le risque est moindre.
dependancesbois
Hello,
Pour ce qui est de la couverture en ardoise, la pente minimum est de 17° dans un système tiercé, soit la partie visible (le pureau) est égale au tiers de la hauteur de l'ardoise. On peut descendre à 11° dans le cas d'une couverture en 4 épaisseur, soit un pureau égal au 1/4 de la hauteur de l'ardoise.
Bien cool ça!
Tout le monde devrait en avoir un!
Depuis le temps que je repousse ce projet faute de temps, je ne suis pas mécontent de pouvoir enfin stocker correctement mon petit stock de bois
Félicitations d'un passionné de belles oeuvres
Merci Boulou
Très sympa. Ma seule inquiétude serait la jonction entre la maison et l'abri. Un solin avec une simple cornière alu limiterai les infiltrations entre la maison et l'abri et donc les traînées noires. Après le risque est plus ou moins élevé. Ca dépend de l'orientation par rapport aux vents dominants.
J'ai bien prévu ce solin pour assurer l’étanchéité entre l'abri et la toiture, mais je n'ai pas eu le temps de l'installer
j'ai le même projet afin de stocker mon bois. Ça me donne une idée afin de réaliser mon futur abri. Belle réalisation en tout cas .
merci bazartdebois
Superbe réalisation, bravo ! Mais petite question pratique: si tu as besoin du dernier plateau, tu dois tout retirer ?
Merci Olistan
Pour l'instant je dois tout retirer, mais j'ai trié par ordre de projet.
Cependant à terme, je me demande si je ne vais pas faire quelques racks de rangement.
Très chouette. Bravos pour la réalisation soignée.
Merci Pierro
J'aime beaucoup également. Par curiosité, combien de temps tu y as consacré ?
Je n'ai pas vraiment calculé, je dirais plus ou moins 15j en travaillant quelques heures le soir et le weekend.
merci !
C'est chouette. Comment as-tu fixé le bardage?
Structure intérieur entre poteaux et cloutage du bardage sur cette structure.
Joli travail.
Combien de temps pour tailler tout ces bois?
Merci DewhitYoussef
Plus ou moins 15j en travaillant quelques heures le soir et le weekend.
Merci pour ta réponse ! Dsl je me suis aperçu plus tard que la même question avait été posée.

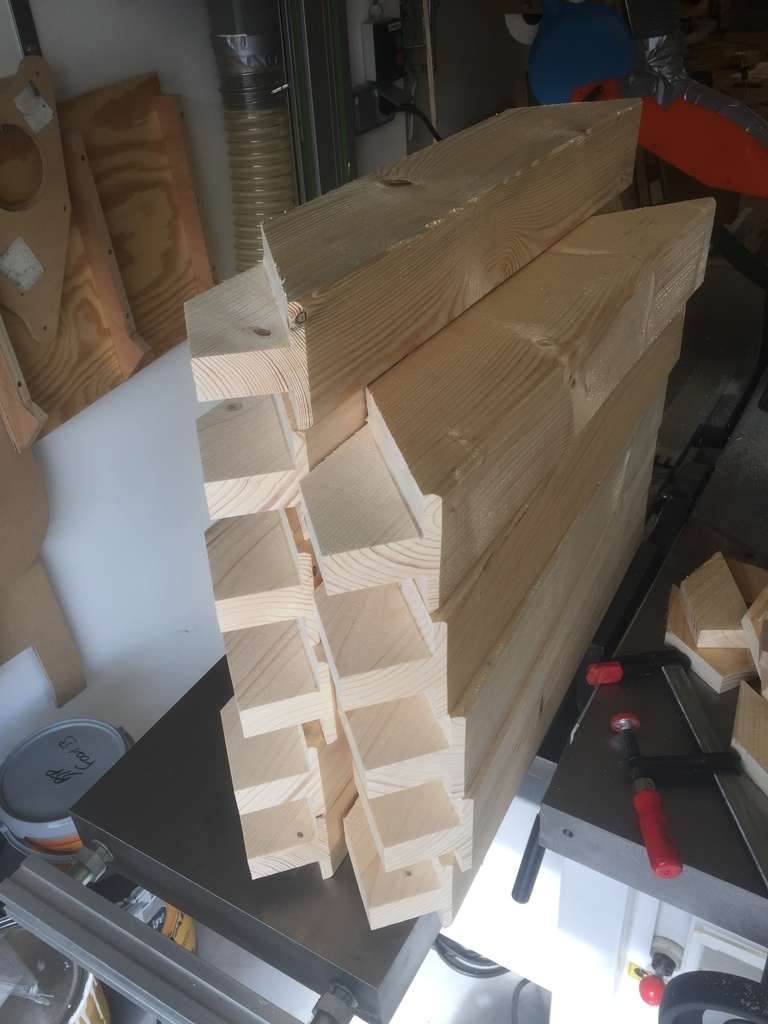

Comment as tu fais tes mortaises? Percées puis équarries ?
Je pense que tu t'es trompé de titre !...
J'aurais bien vu: "Petit chalet d'appoint" ...
Beau travail !
Je vois que tu reposes sur la terrasse, as-tu prévu quelquechose de spécifique à l'emplacement des poteaux ?
merci titimaster
J'ai renforcé la structure en dessous des poteaux pour fixer les pieds avec des tirefonds.
Est-ce que cela suffira, je ne sais pas, mais je n'ai rien trouvé de mieux pour fixer cet abri sur un plancher terrasse.
PS : Pour l'instant j'utilise de la vis à bois inox, car je n'avais pas de tirefonds inox, mais c'est l'idée.

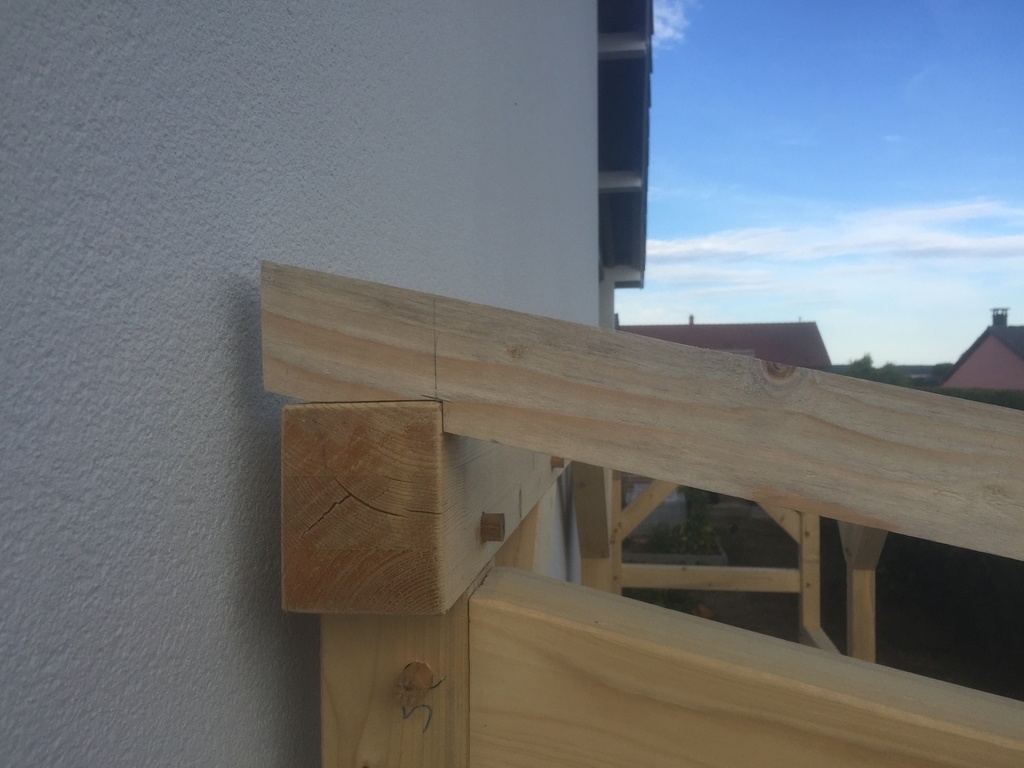

Petite remarque : Il semblerait que tes échantignoles ne soient pas dans le bon sens (fibre du bois).
Bon, c'est pour la forme, car ceci dit, je doute que la panne intermédiaire soit vraiment nécessaire. Pour info, sur une maison, on met des lambourdes de 8x6 avec des pannes espacées de 1m50 :)
Bien vu! Juste pour la forme , le fil du bois dans le sens de "l'hypoténuse"
Je suis d'accord, la panne intermédiaire s'est plus de la déco qu'autre chose. Je ne suis pas charpentier, mais je ne vois pas comment ça peut tomber avec les sections que j'ai utilisées.
Par contre je n'ai pas bien compris le mauvais sens des échantignoles ? Le fil du bois dans le sens de "l'hypoténuse" .... il faut m'éclairer là
Si je lis le magnifique pas à pas de sylvainlefrancomtois, il est indiqué :
Le fil non parallèle à la pente ... donc perpendiculaire ?

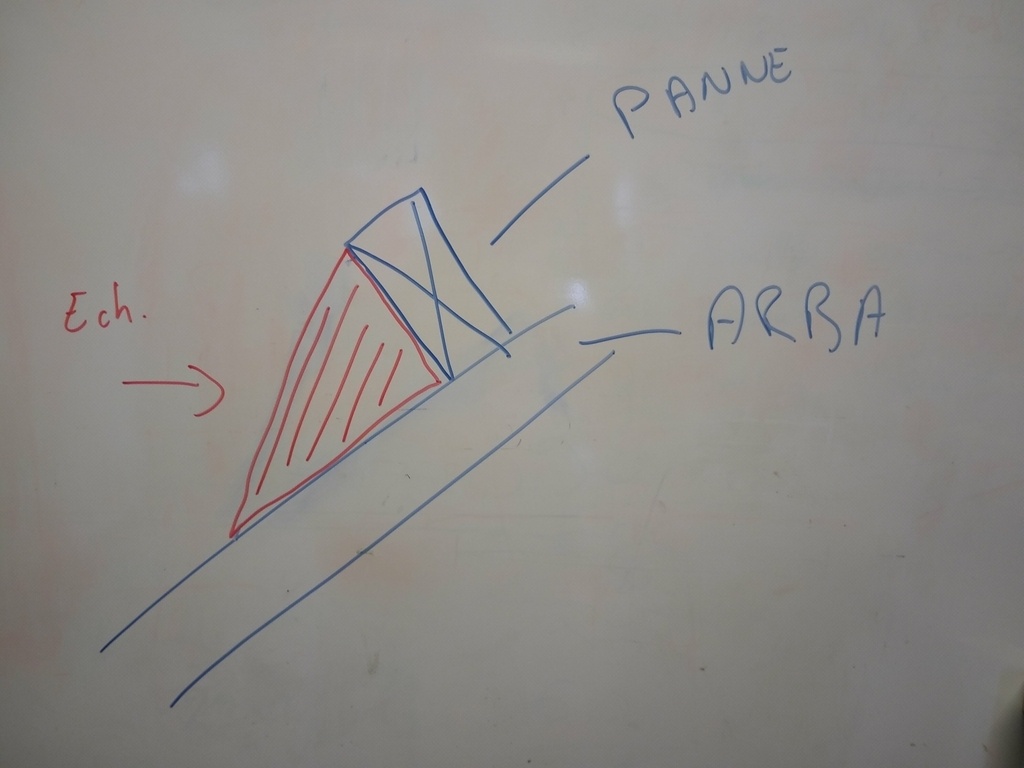

Sébastien Alves en dessin vite fait
dependancesbois +1
Sébastien Alves Sinon dans ton cas , elle ne risque pas grand chose ! comme tu dis , la panne inter est surtout déco !
dependancesbois je comprend mieux l'histoire de l'hypoténuse maintenant
Merci beaucoup, je ferais attention à ce point à l'avenir.
Je ne suis pas charpentier non plus, et je te confirme que ça va pas tomber. Comme je te disais, c'est une remarque pour la forme
sylvainlefrancomtois oui j'ai hésité à l'installer, mais je trouvais ça plus jolie finalement
Avoue, tu t'es juste entraîné en fait pour les vrais travaux :D
Sébastien Alves
Ça permet en même temps de se faire des auto rappels.
J'ai posé des pannes il y a 2 semaines et j'ai eu le doute justement sur les echantignoles,
Du coup j'ai regardé sur le pas à pas de Sylvain !
Merci Professeur !
dependancesbois On l'a pas vue cette réalisation
titimaster rien de bien intéressant un changement de panne chez un collègue.
(je ne suis pas charpentier non plus) mais les pièces de bois parallèles à la pente, fixées sur les pannes se nomment les chevrons et non pas les lambourdes. Ces dernières sont les pièces de bois horizontales sous un parquet et par dessus les solives. Mais tout ceci n'était pas pour faire le malin, mais juste une précision pour enrichir la discussion
Niouniou parfaitement ! Je m'autoflagèle suite à ce lapsus !
titimaster hehe ! Pas trop fort quand même !!
dependancesbois
titimaster
Une remarque qui m'aura appris quelque chose sur les échantignoles et rien que pour ça je te remercie de ton commentaire

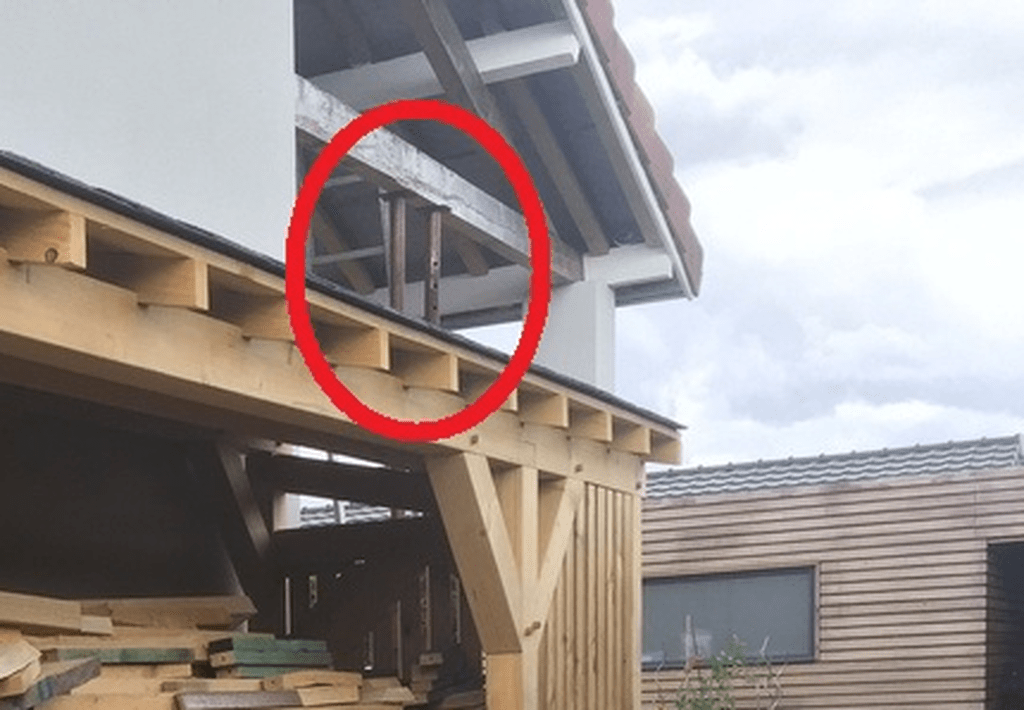

La c’est une autre histoire, pour faire court un maçon n'est pas forcement un bon charpentier. Me voilà donc contraint de trouver des solutions pour renforcer tout ça
Ha oui, c'est chacun son métier. Et d'ailleurs, un maçon n'a pas de décennale pour faire de la charpente :)
Peut-être peux-tu exposer ton problème ici (enfin, dans une question) pour que des experts te trouvent des solutions ou en tout cas te conseil ?
titimaster
Quand j'ai acheté cette maison l'ouvrage existait déjà, mais même si on n'est pas du métier on se renseigne un peu et on ne fait pas tout et n'importe quoi. Ou alors on fait faire par des personnes compétente. Mais comme dans beaucoup de secteur, on trouve le meilleur comme le pire
oui c'est ce que je vais certainement faire, mais n'étant pas arrivé encore sur ce projet je n'ai pas pris le temps de me pencher complètement sur la question. Mais c'est sur qu'il y aura des personnes bien plus compétente que moi pour me conseiller sur l'adb
Afin de ne pas tout mélanger, je passerais par la rubrique "Questions".
je le trouve joli.
Dommage que ton débord de toit soit un peu juste pour y rajouter une gouttiere .
Bon , il y a toujours moyen de moyenner !
C'était volontaire, je ne souhaitez pas de gouttière
Bonjour,
très beau travail !!!
Je vais avoir besoin de réaliser quelques choses de similaire pour mes panneaux mdf et plateaux, as tu quelques plans ?
sur quoi repose tout ça ? il y a du poids !
a+
Didier
Merci Didou
J'ai fait quelques esquisses sur sketchup, mais qui ne correspondent pas exactement à ce que j'ai réalisé, pour l'unique et bonne raison que j'ai fait avec les sections que j'ai pu trouver après coup.
Mais cela peut vous aider, je peux vous joindre le fichier Sketchup
Tes connaissances ne sont pas si petites que ça!!!
Joli travail.
Je pense effectivement qu’il te faut une étanchéité contre le mur.
Jean-Paul
Merci JPM
L'étanchéité contre le mur est prévue, il faut juste que je trouve le temps de le faire
Très bien Seb tu m'a donné une idée pour mes matériels
Beau travail je valide
Merci Saam
Original, le bardage entre les éléments de structure et non devant :)
J'aurais juste évité les équerres visibles à l'extérieur ?
Original, mais long à faire
Je suis d'accord, mais je n'ai rien trouvé d'autre au moment du montage. Bon je n'ai pas cherché beaucoup non plus.
Mais sinon ça existe des pieds de poteaux esthétiques ? Autre que des pieds ou on a l’impressionnant que la charpente flotte à 10cm du sol ?
A refaire je me demande si je n'aurais pas posé les poteaux sur des patins caoutchouc noir et des équerre planquées à l'intérieur pour la fixation.
Je suis bien d'accord avec l'impression de flottement des pieds.
Oui, des équerres à l’intérieur auraient sans doute suffit.
Joli travail, tu peux être fier de toi
Merci Maillien Michael. Et merci pour tes vidéos sur les tenons-mortaises en charpente qui m'ont bien aidées
C'est à ça qu'elles servent
Bien vu pour les améliorations! Je pense que maintenant ce sera top!
Salut, très beau travail !!
Petite question pratique, ça se déclare en mairie un abri comme celui-la ?
Merci d'avance pour ta réponse.
Merci olivier-inge-bricoleur
Non pas besoin car l'emprise au sol est inférieures à 5m2.
