Bonjour,
Je poursuis dans la présentations de quelques de mes créations, j'en choisis une aux antipodes de la précédente.
Il y a du bois ... mais pas que ...
C'est assez indéfinissable, c'est en fait un concentré de plein de trucs que j'adore faire :
- du bois (ça c'est ma passion majeure, quoi que non exclusive)
- de l'électronique (ça c'est ma formation)
- du logiciel (ça c'est mon vrai métier)
Un peu d'imagination pour lier le tout...
Bon, je vous laisse découvrir dans la vidéo qui suit.
PS. Une autre fois, je vous présenterai le dispositif que j'utilise pour mes assemblages à queue droite, il est aussi d'un autre genre.
Merci de votre attention !
Pour ceux qui veulent des détails, voir ici : Smart ToolBox
Licence
Autres créations de
LaBelleNote
Voir aussi
Discussions
Et les rabots, tu les mets où ?
Elle est bien sympathique cette boîte médias de chantier... Par contre attention à la poussière ! Ca ne fait pas toujours bon ménage avec l'électronique. Bravo
Hé Hé, si si , il reste de la place, peut-être pas pour la varloppe, mais le rabot de paume sans problème.

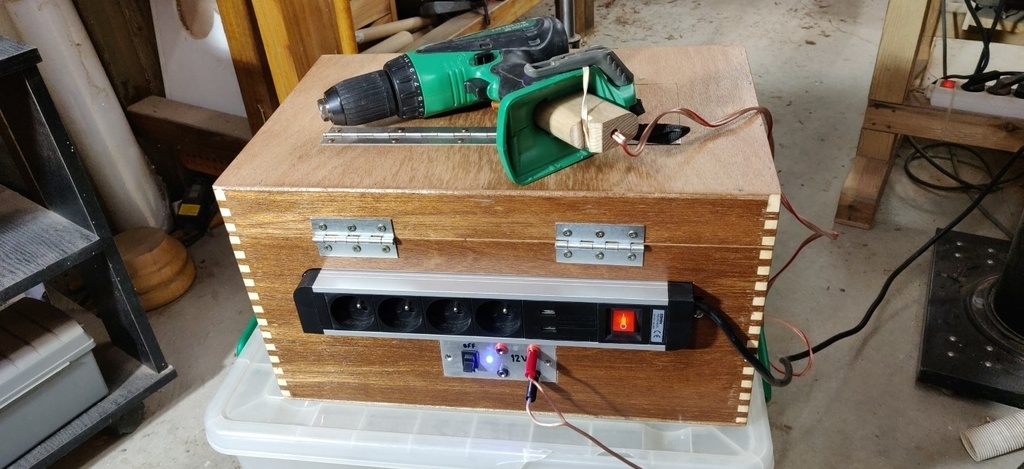

A vrai dire j'y trimballe surtout ma visseuse et tout ce qui va avec.

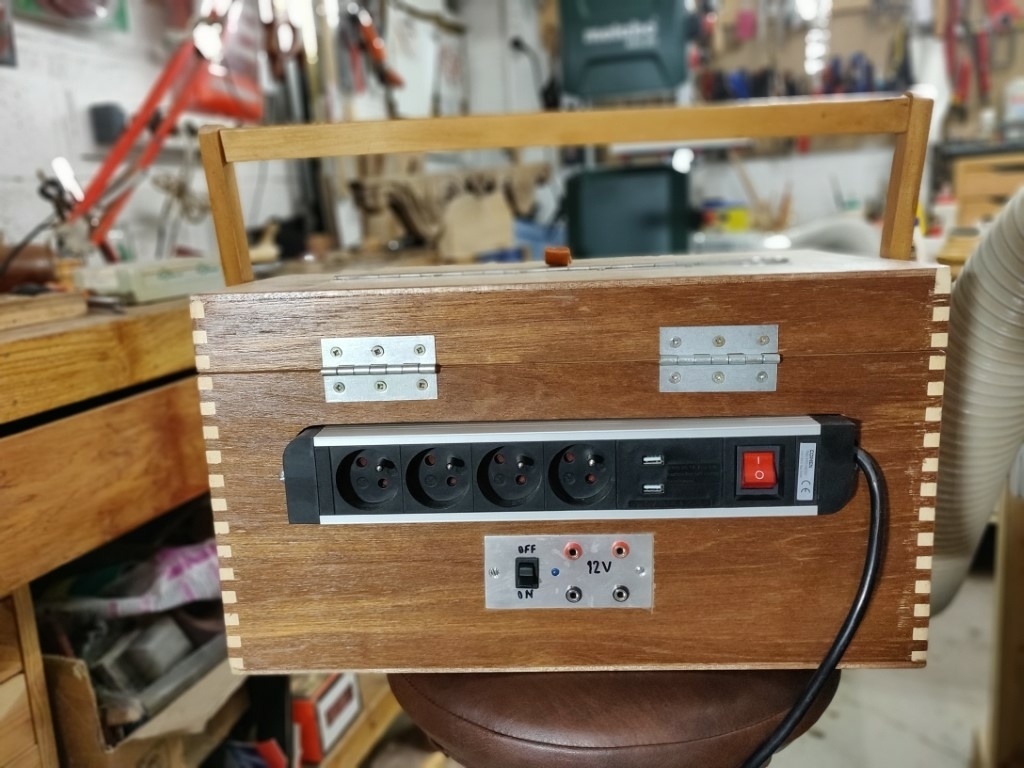

(Visseuse sans fil ... avec fil, c'est pour ça que y'a le 12V)
LaBelleNote comme je n'ai pas vu l'intérieur (ça manquait sur photo et vidéo
), bien vu alors !
Excellent ! Bon j'utiliserai pas toutes les options, mais je la voie bien sur mes chantiers.
Je mets une option pour l'IP64 et l'amplification des basses !
Bonne continuation.
Merci !
Pour les basses, y'a ce qu'il faut, pour l'IP64, ben c'est best effort :)
SUPERBE BRAVO BELLE REALISATION
Super, moi aussi j’adore mélanger le bois et l’électronique.
Pour l’électronique, tu as fait comment ? Arduino avec des shields ou tu as fait des circuits imprimés ?
Salut ToucheLibre !
Pour l'électonique, il y a une carte maître Wemos D1 , basée sur le module Wifi ESP8266 que j'aime bien utiliser à diverses sauces.

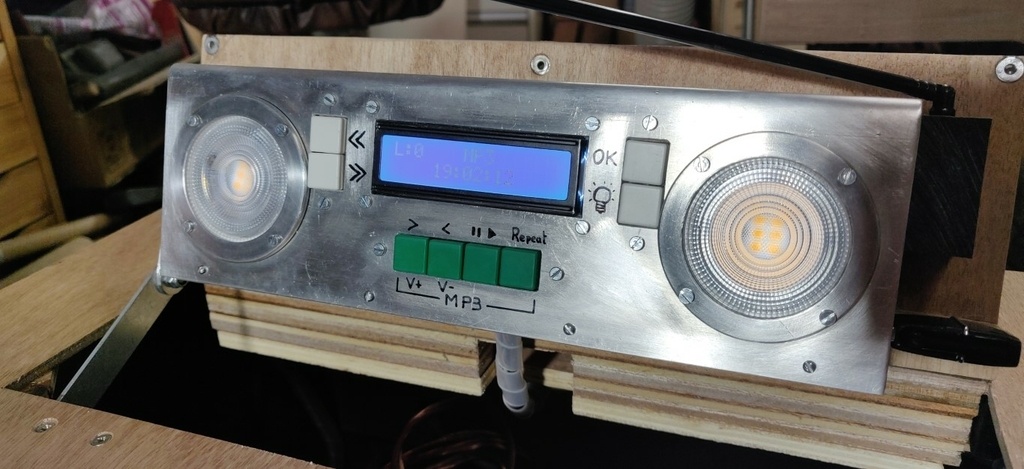

Elle abrite le serveur Web et l'appli principale. Autour il y a une carte arduino nano qui s'occupe de surveiller les boutons, un écran LCD, un tuner FM, un lecteur MP3, et une carte multiplexeur analogique stéréo faite par mes soins pour commuter toutes les entrées possible vers l'ampli. Il y a aussi un petit lecteur MP3 à carte SD contenant les messages vocaux.
La carte maître communique avec l'arduino et les autres cartes en I2C.
Tu peux voir un schéma ici
Je peux fournir plus de détails si tu veux, mais peut être que ça risque d'ennuyer les amis ici, on s'éloigne un peu du bois :)
tu peux me contacter en privé au besoin, pas de pb.
A+
Christophe
excellente cette boite ... j'adore le concept
