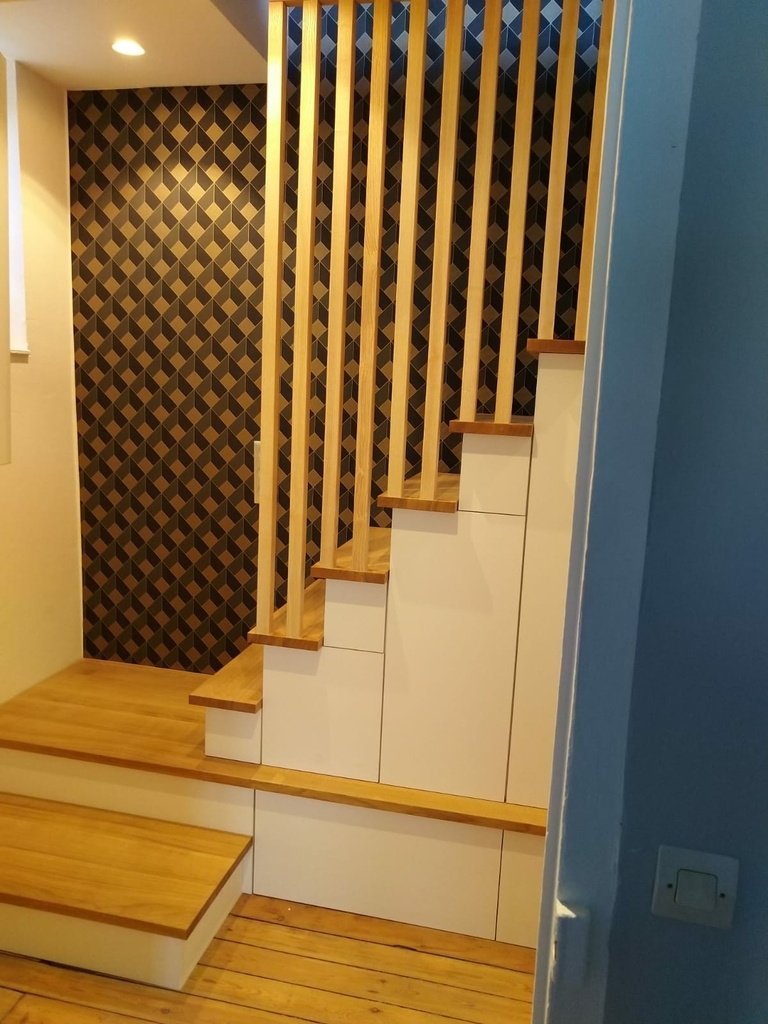

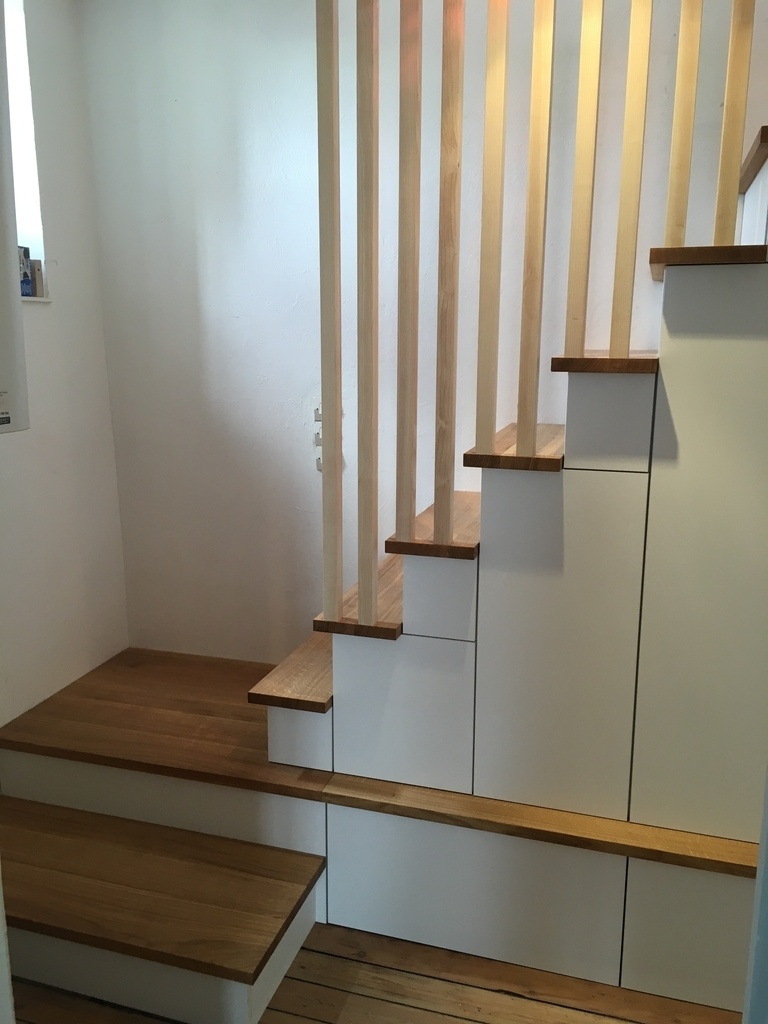

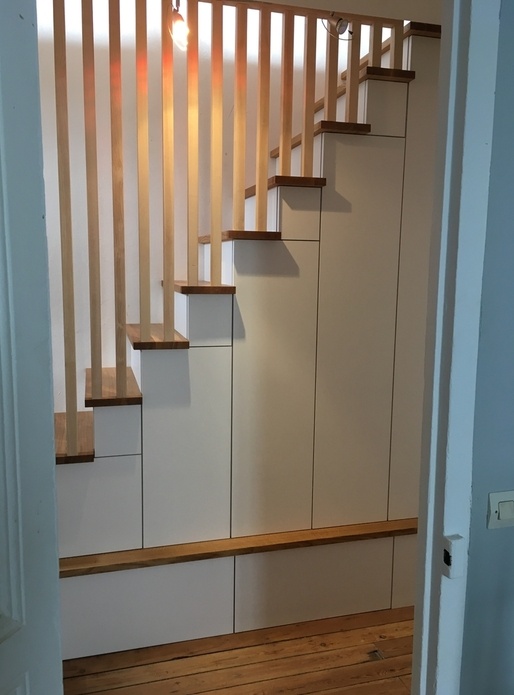

Un joli travail, se termine à 500 km de l'atelier. Je suis donc heureux de vous présenter cet escalier-placard destiné à optimiser un appartement duplex.
Le dessin original s’est largement inspiré de ce modèle.
La plus grande difficulté dans ce genre de projet est de s'adapter à l'environnement. Surtut dans de l'ancien. Et là, c'était d'autant plus délicat que la pose s'est faite très loin de l'atelier. Mais en réfléchissant correctement les parties qui pourront avoir besoin d'être coupées (pieds, plateau, marches, etc ...) pour s'adapter, rien n'est impossible sur chantier avec simplement de l'electroportatif ... Mais ça prend du temps :)

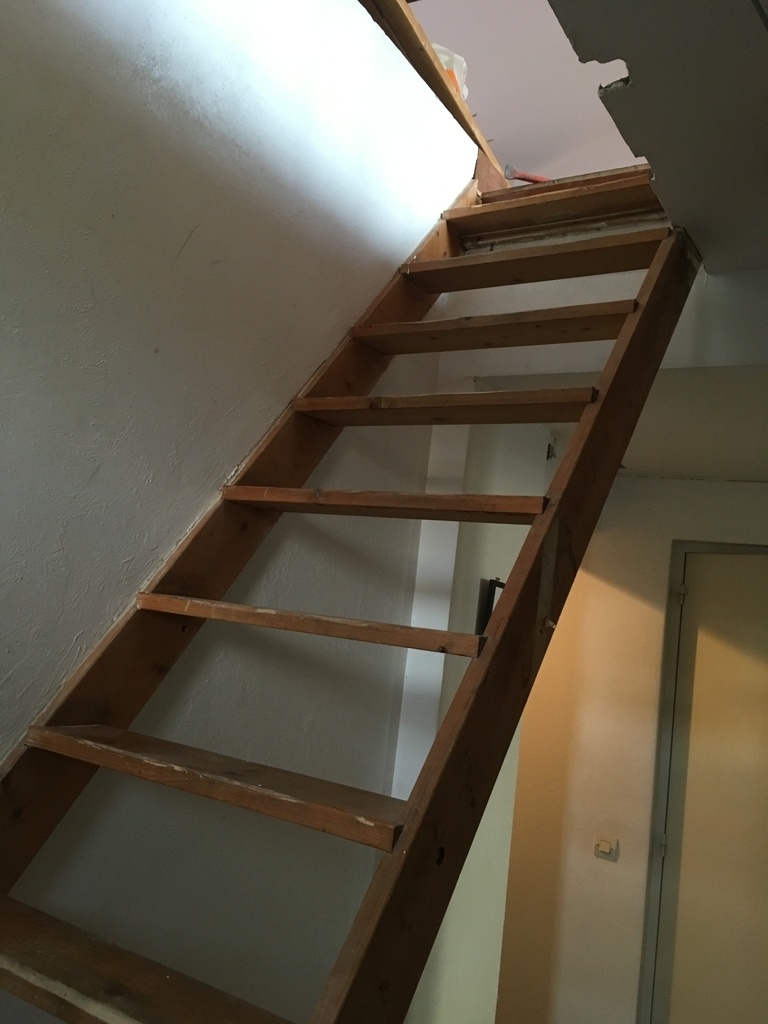

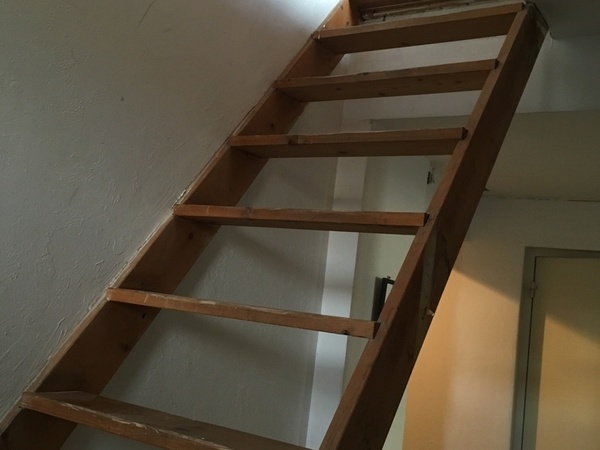

En début de chantier, voici à quoi ressemblait le lieu :
Donc, nous avions là une échelle meunière assez raide. L'idée étant d'essayer d'adoucir sa pente avec un palier. Il n'y avait toute fois pas de miracle à faire. La trémie étant pas bien longue et pas modifiable.
L'autre point à prendre en compte dans ce projet, était que l'accès y était particulier : 4ème étage sans ascenseur et portes et couloirs pas bien larges. Une fois de plus, j'ai fais le choix de "tout démontable". Grâce aux clamex.
Toute la structure en panneaux est en MDF et MDF plaqué stratifié Perfect Sense Mat 19mm. Idée piquée à Pierrot sur son agencement de bureau :
Pour la quincaillerie, c'est :
- Charnière Clip Top + Tip-On dans les montants pour le "pousse-lâche"

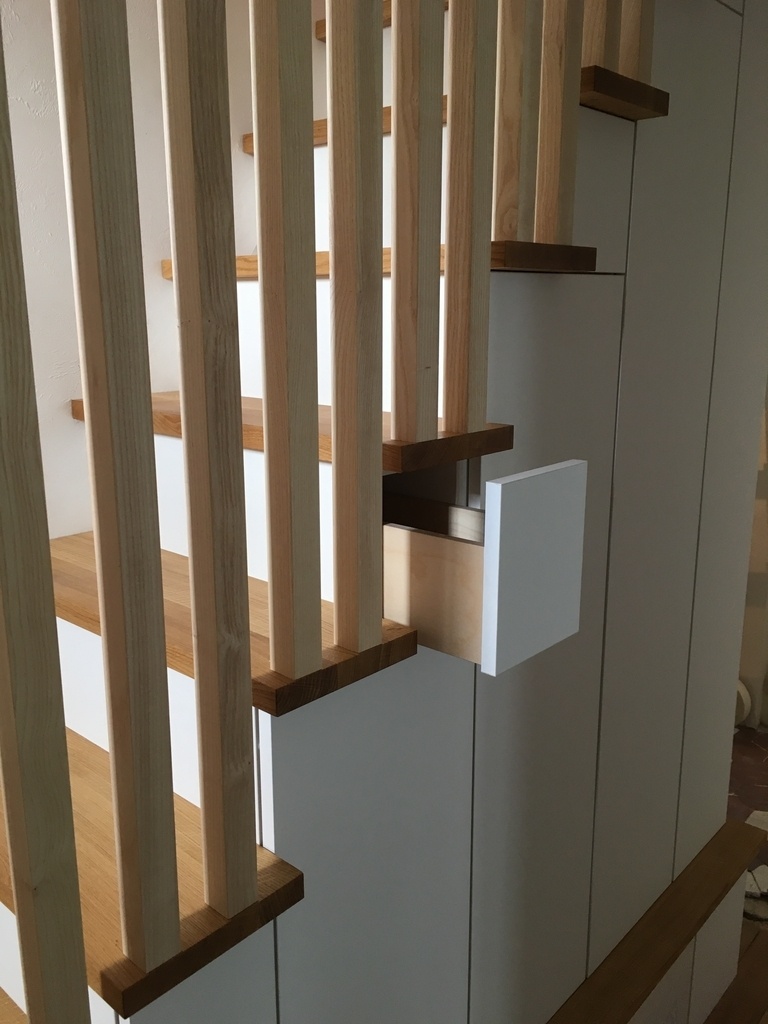

- Coulisses Movento Tip-On pour les tiroirs

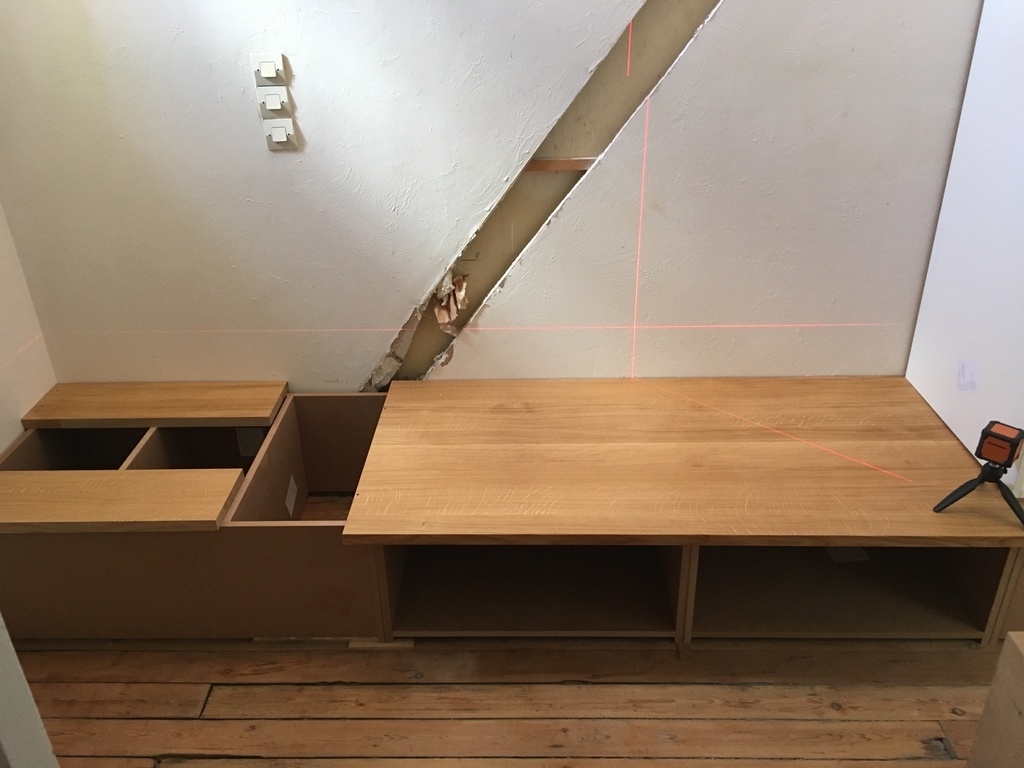

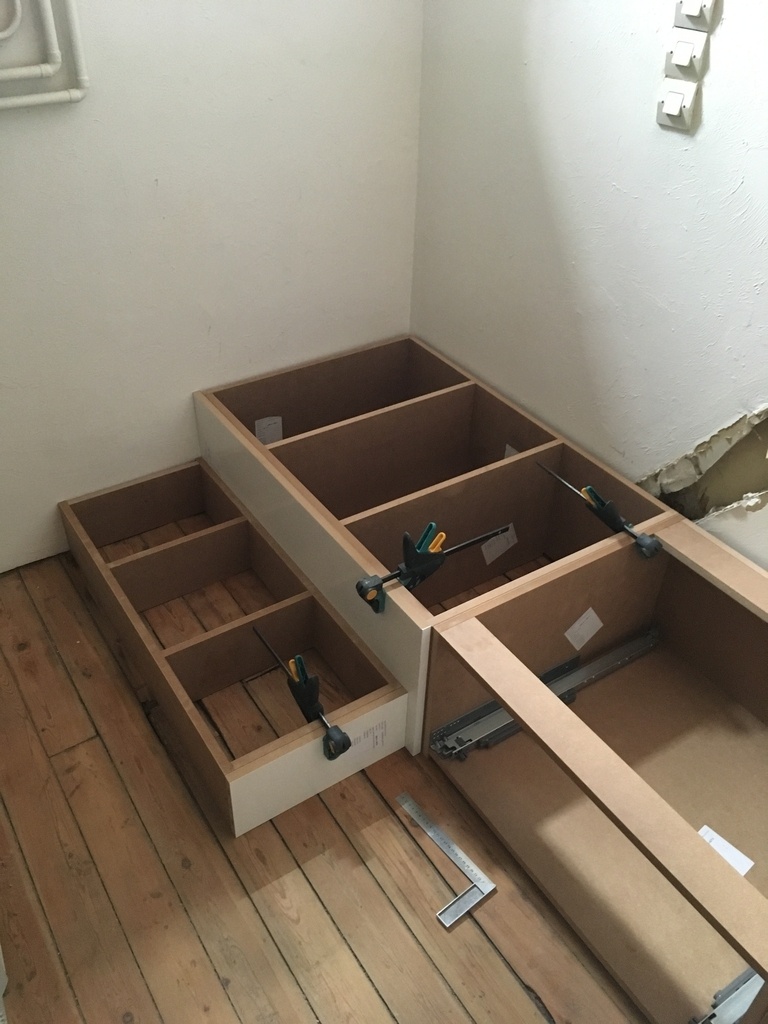

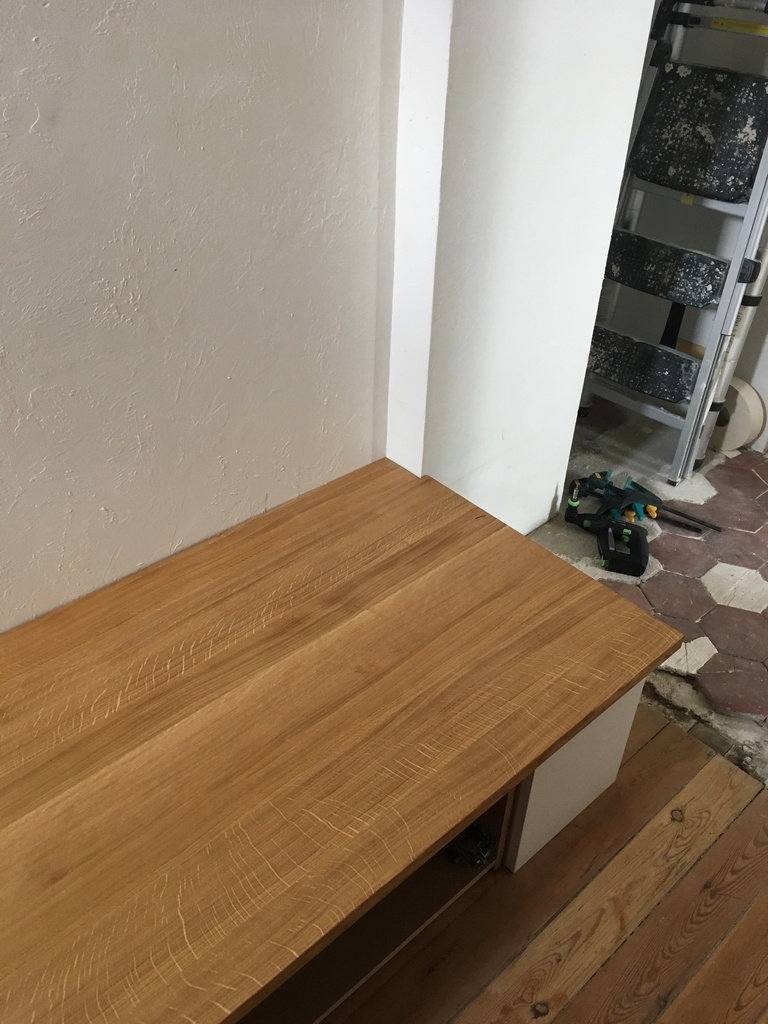

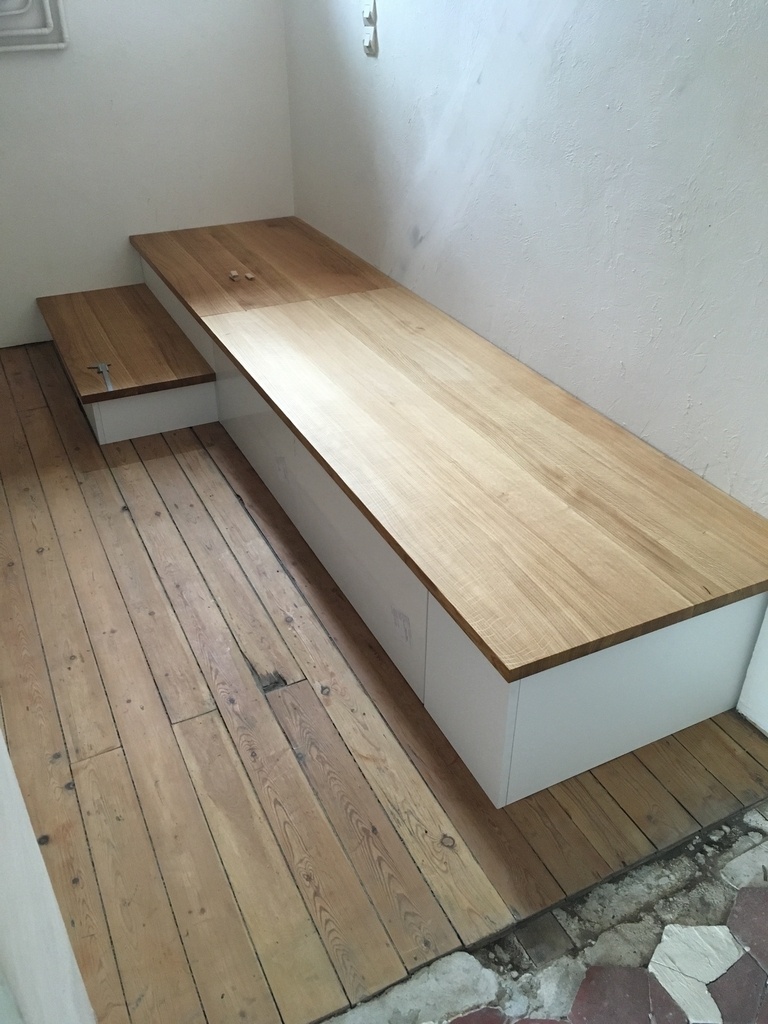

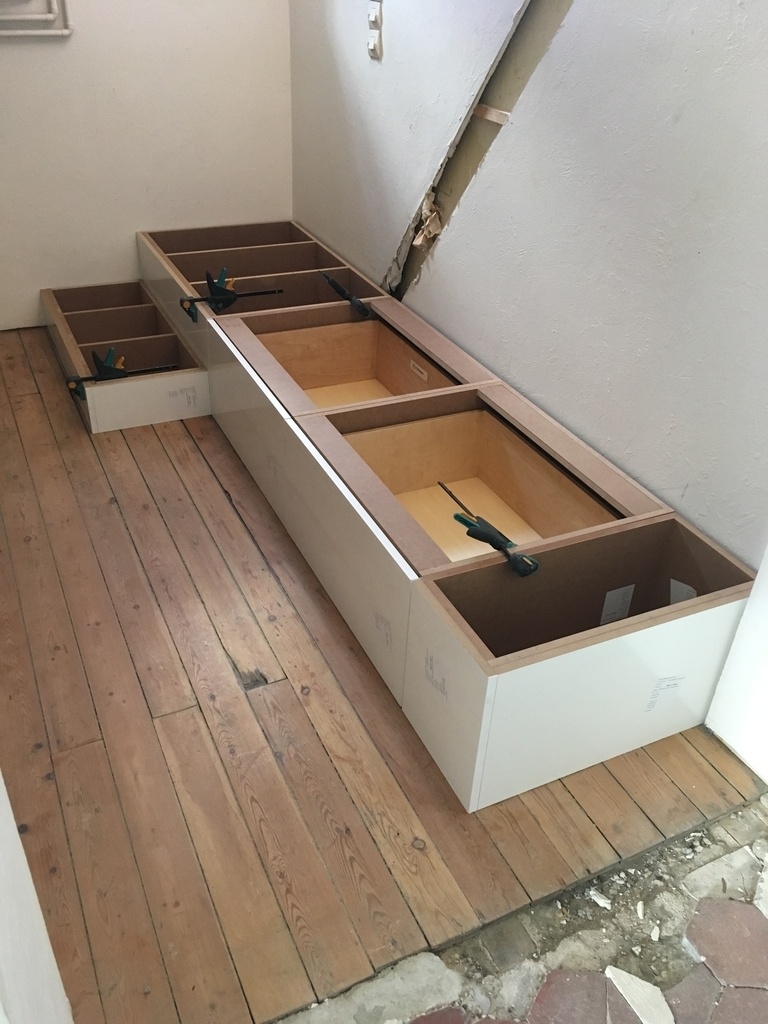

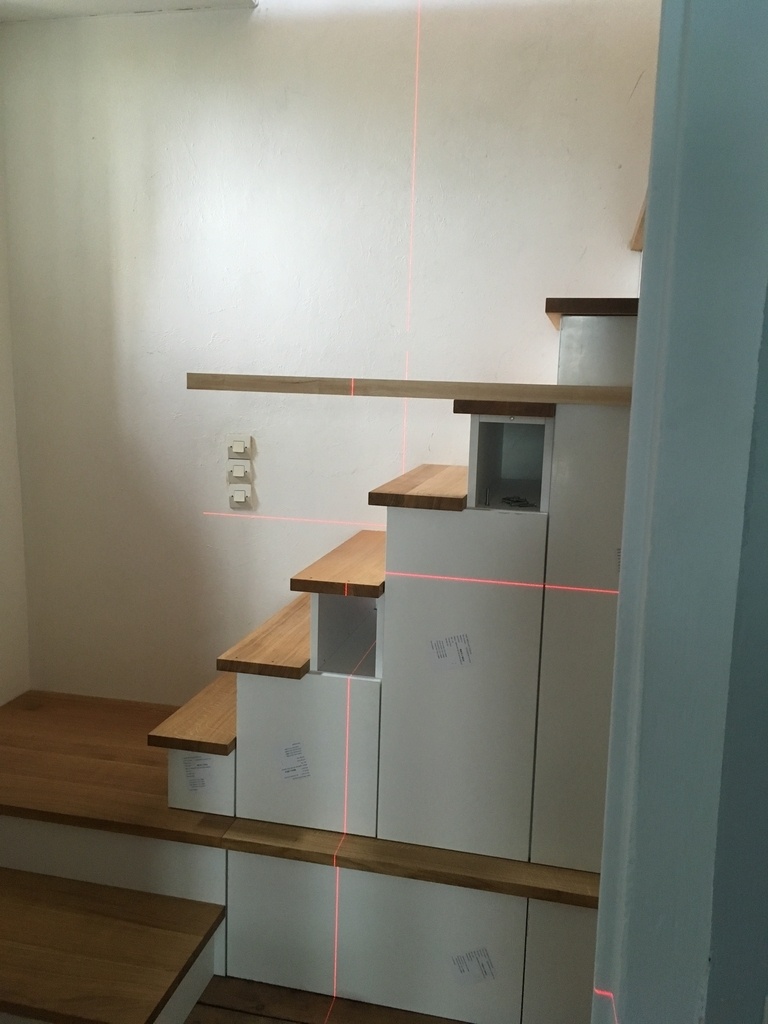

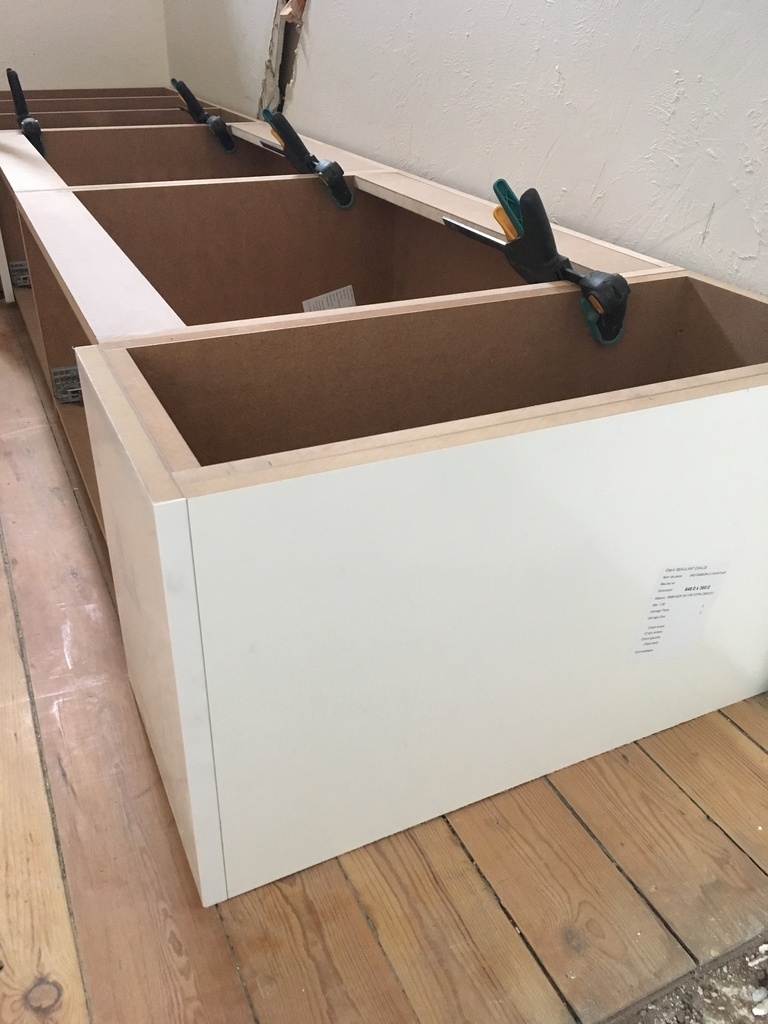

Pour les plus curieux, voici quelques photos de la pose en partie basse :

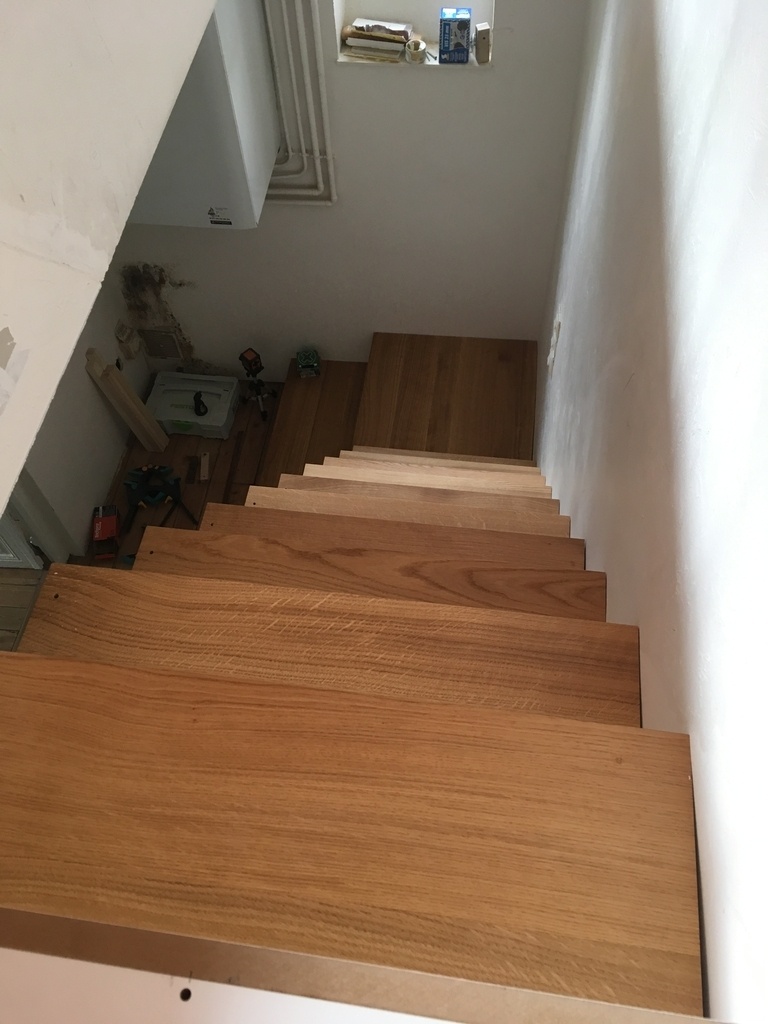

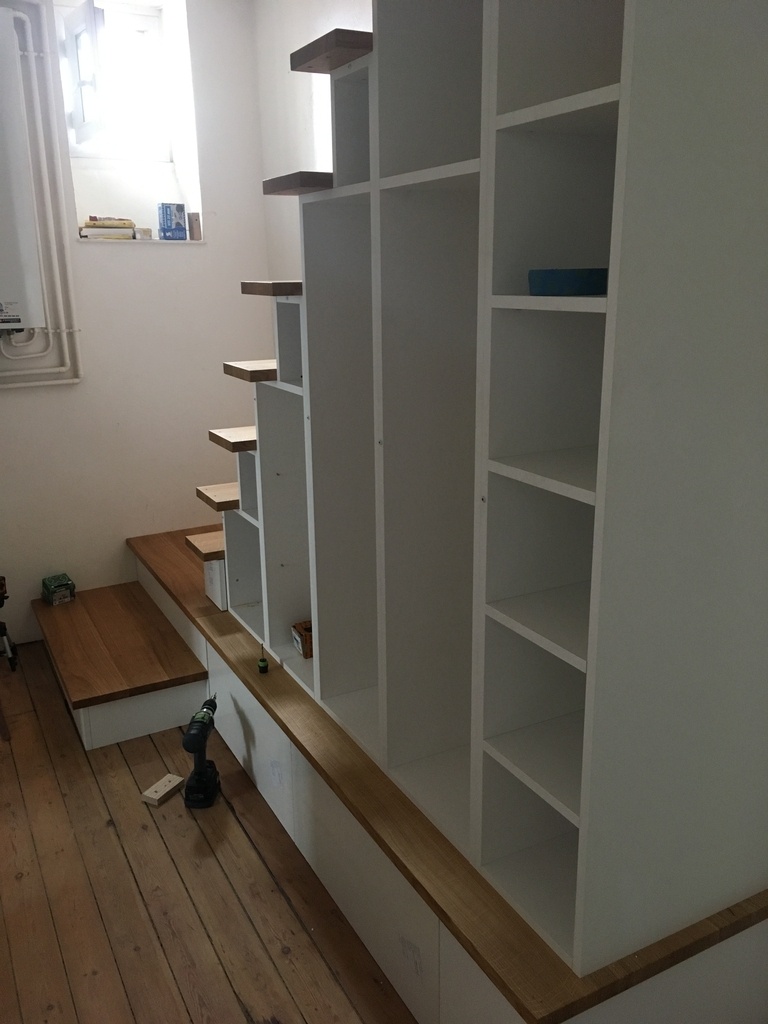

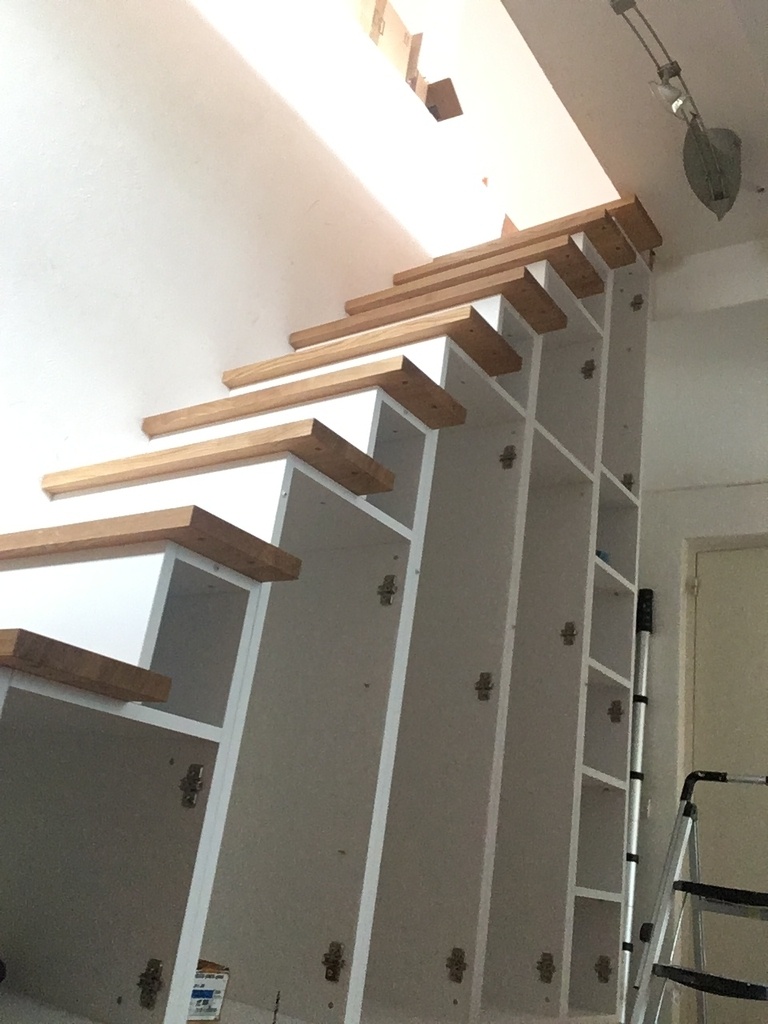

Et pour la partie haute :
Et voici la pose en vidéo !

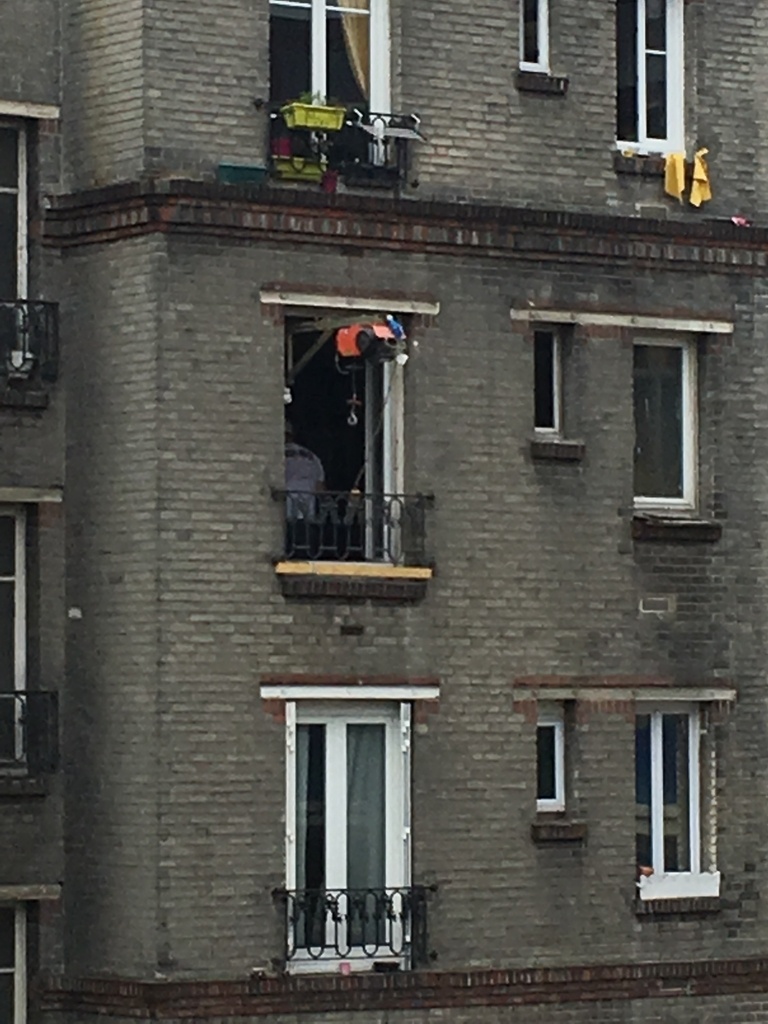

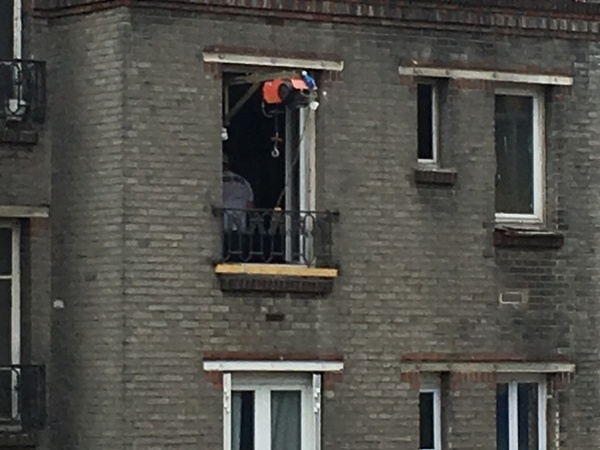

Pour la petite annecdote, j'ai repéré que les artisans de l'immeuble d'en face avaient la technique pour lever les charges au 4ème ... hihi
Anticiper les ajustements de pose
Pour ce projet, je n'ai pas pu faire les mesures moi même. Faire un aller-retour de 1000km n'était pas envisageable pour juste prendre des mesures.
Donc, en voyant les photos, j'ai essayé de prendre en compte dans ma conception les points que je voulais rendre "adaptables" sur place.

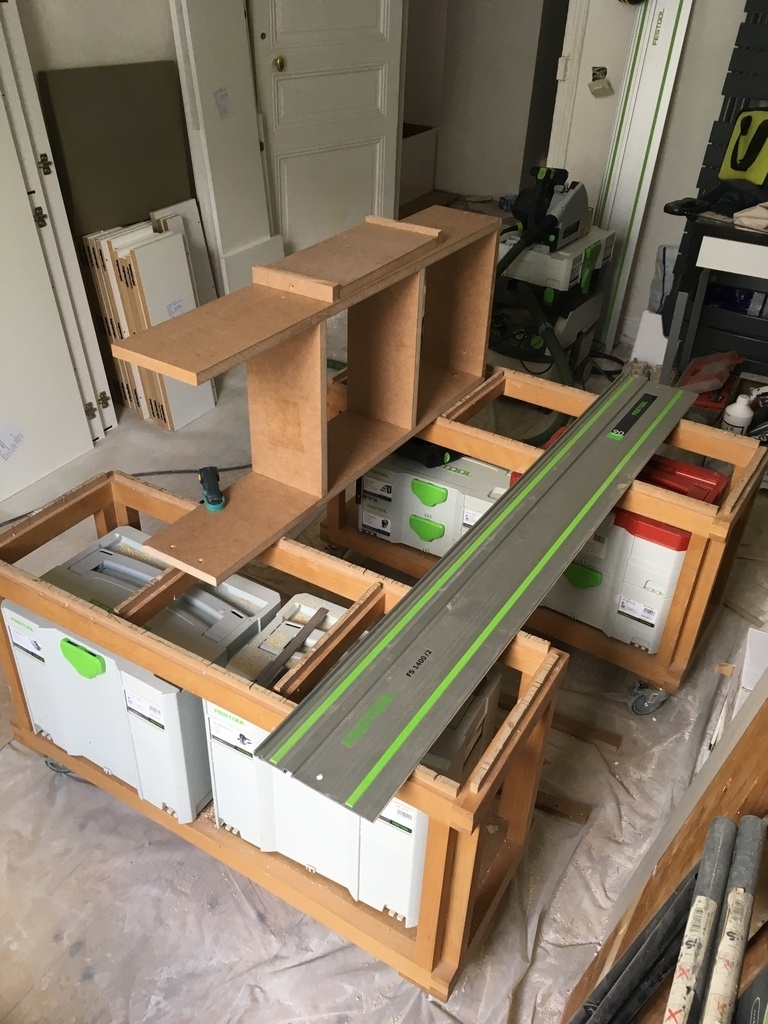

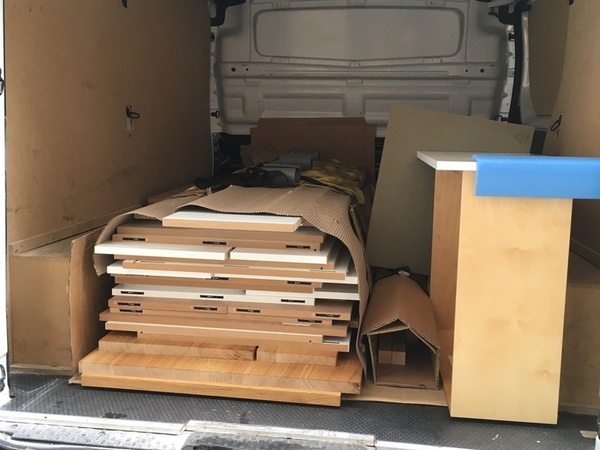

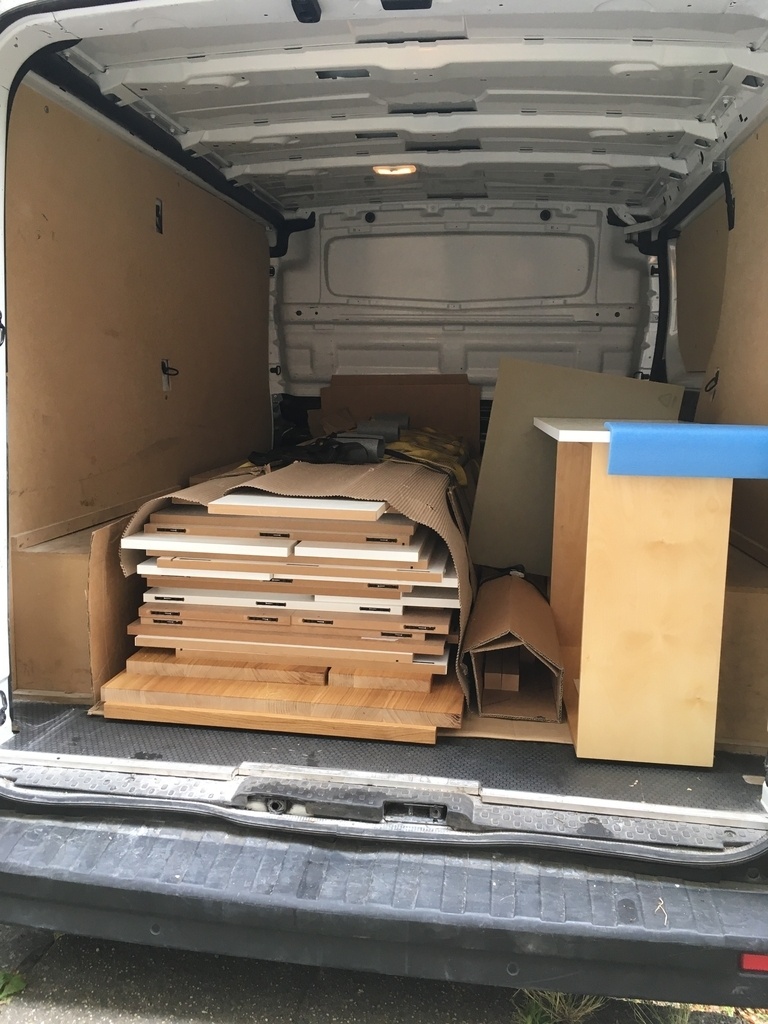

Pour ça, je n'ai donc réalisé que des blocs démontables. Pour le transport, mais aussi pour être en mesure des les ré-usiner si besoin.

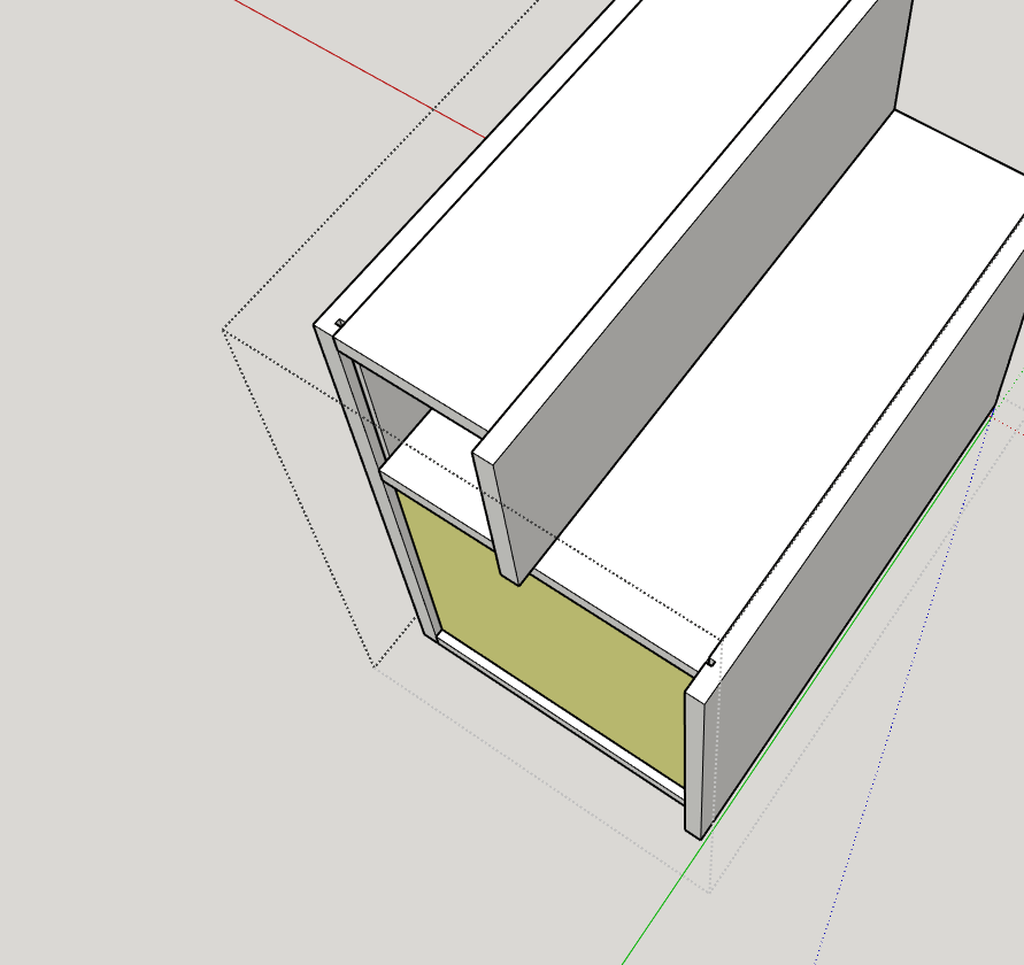

Et pour ne pas avoir à tout ré-usiner, voici ma technique :

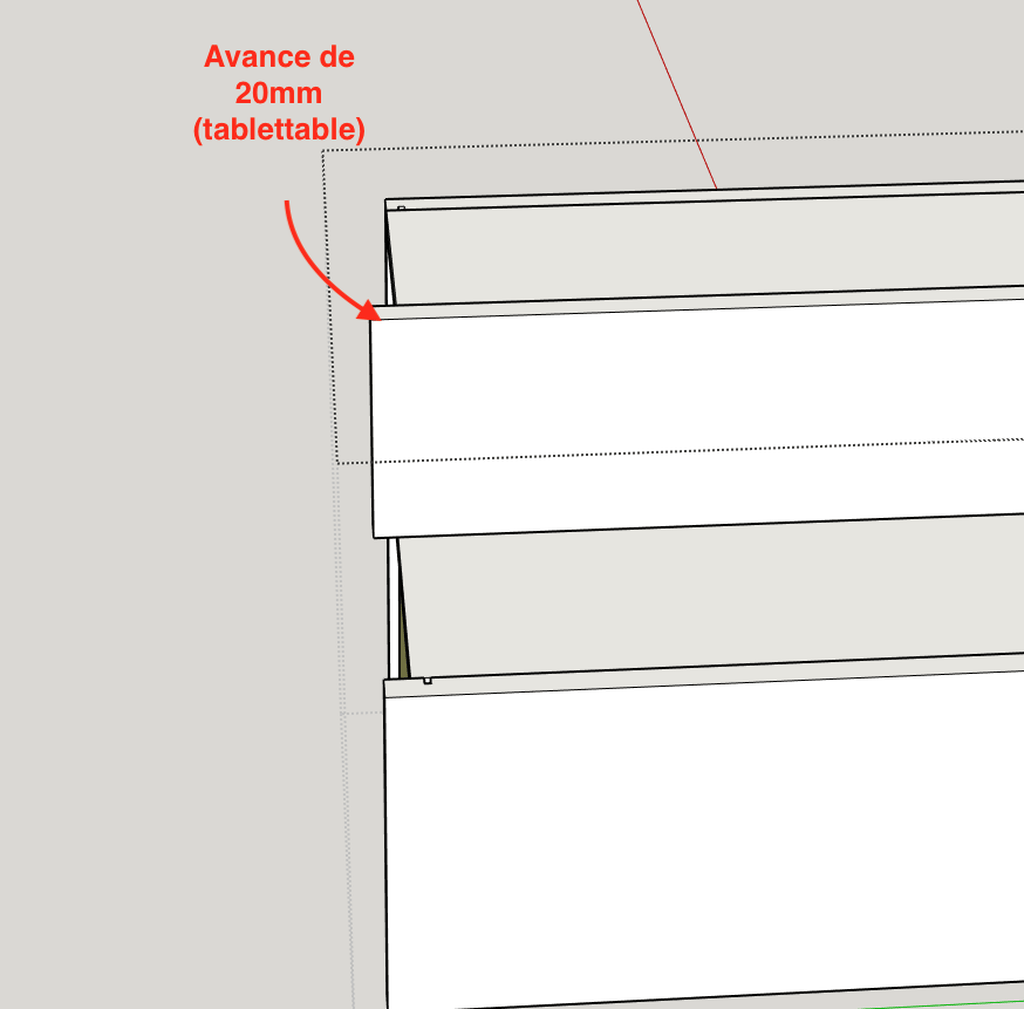

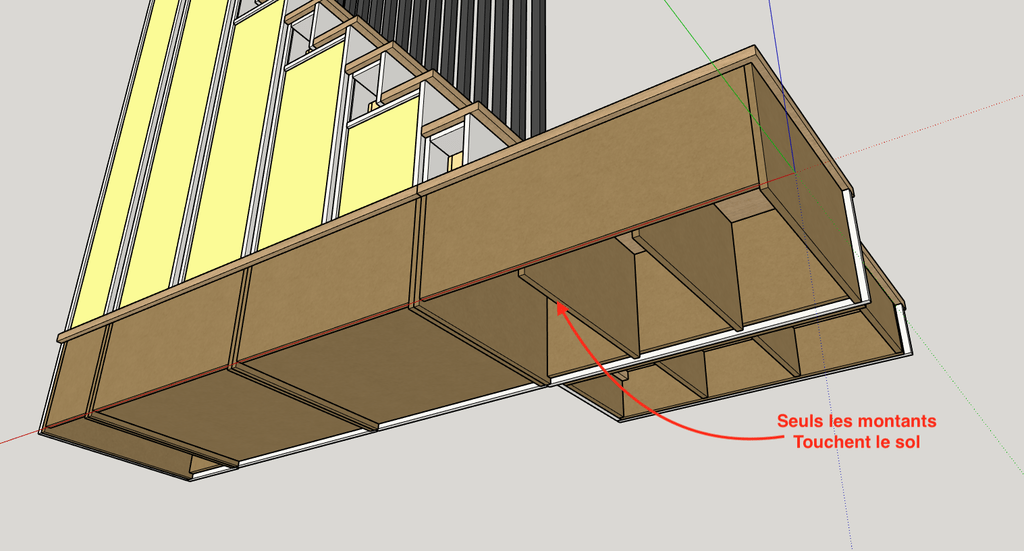

- les caissons au sol reposent pas sur leur fond, mais sur les montants qui son 20 mm plus haut
- Les caissons bas ne touchent pas les murs (20 mm de marge). Les plateaux seront tablettés aux murs.
- Les caissons hauts n'ont que le montants avant qui est prévu pour toucher le mur. Ce qui laisse la possibilité de les recouper ou de les mettre plus en "biais". Bref de facilement s'adapter aux murs.
Comment ça tient ?
Le premier étage est simplement posé au sol entre deux murs.
Les caissons qui font la suite des marches sont visés les uns aux autres. Et le plus grand est vissé dans l'épaisseur plancher.
L'ensemble fait un bloc très rigide.
Voilou !
Publications associées
.
Licence
Discussions
Excellent agencement ! Tout est optimisé, très belle réalisation.
Du bois du strat, nickel, sobre et élégant!
Merci Jacky !
Bien joué, beau boulot Boris !!
Merci Sylvain ;)
Comment as tu collé ton stratifié ?
Ce sont des panneaux tout fait. Âme en MDF 19mm.
Rien à dire...
Boris Beaulant pratique, ça se découpe comme du mélaminé ?
magnifique :)
Super ! Ta réputation t'amène à bosser loin dis donc !
A faire des optimisations d'espaces tu vas finir dans un magasine !
Bien sympa comme travail
Quel changement par rapport au début ! Super agencé !!! J'aime beaucoup.
Tout simplement génial! j'ai la même disposition chez moi, ça donne envie de faire la même chose.
le stratifié c'est juste pour contredire la question de l'autre jour
le-stratifie-interdit-sur-lair-du-bois
Belle realisation
Exactement...
ahhhhh ben ayant le dileme actuellement pour ma maison ... be je pense que je vais te piquer l'idee !!! ou as tu acheter le strat blanc du coup ?
Arf, l’idee De cette forme de placard n’est pas de moi.
Le strat vient de chez Dispano (lien dans les fournisseurs associés)
Pour les facades de stratifié vous les avez vissées de l'intérieur c'est cela ? En tout cas j'adore.
Les façades fixes du bas sont en effet vissées de l'intérieur. Pour le reste, ce sont des portes ou des tiroirs :)
sujet parfaitement traité ,c beau et sobre!!!
Merci zincart !
Top Top ça
les lignes donne un effet d'optique sur l alignement des nez de marches qui parait courbé.. c'est du plus bel effet
Et tt ces rangements intégrés.. esthétique et fonctionnalité sont bien mélés, c'est admirable et ça reste léger, la cassure en bas est idéale .. ce que c'etait ce que c'est devenu.. Bravo et Merci
De la conception, à l'agencement et à la mise en place, tout est au top...
Fais attention Boris, tu frises la perfection...
Superbe travail...
TLaw Fayot !!!
Très chouette ton agencement! Tu es parti dans le Nord dis-donc (vu la façade en briques)!?
Tu t'es fadé la dépose de l'échelle de meunier aussi ou c'était déjà fait?
Tu n'as pas poussé le (la) vis à faire des caissons-coffres au niveau du palier? ;-P
J'ai toujours des doutes sur les jeux entre portes/façades et les cotes à demander en découpe: tu as pris 5mm?
Un peu avant ... Paris :)
J'ai déposé avec le client. C'était pas ça le plus long.
J'avais proposé, mais l'idée avait pas été retenue. Et après coup, je me dis que ça aurait peut-être apporté une complexité importante au niveau du palier.
4mm.
Boris Beaulant Je suis également amené à réaliser des projets pour lesquels je fais faire débit et placage de chants par mon fournisseur. Je suis toujours hésitant aussi concernant les côtes des façades/portes etc... Si je comprend bien tu laisses 4mm de jeu entre chaque façade c'est bien ça? J'ai tendance à laisser moins car j'ai peur d'avoir un jour trop important, tu es satisfait avec cette valeur?
Je retire 2mm tout autour de chaque façade. Ce qui fait bien 4mm entre les façades continues. C'est un bon compromis pour faciliter le réglage.
SamP de mon côté c'est en théorie 2mm et je monte à 3mm quand il y a une couche de peinture après. Idem pour les étagères, je laisse 1mm de jeu en largeur si il y a de la peinture.
Boris Beaulant Ok merci pour l'info. Du coup sur un caisson de largeur X ta façade fait X-4mm c'est bien ça ?
SamP c’est ça.
J'adore!!! Très belle réalisation!!! Ca rend vraiment bien. Sobre, épuré.
Les clamex doivent être bien pratiques sur un tel projet, loin de l'atelier.
C'était pas trop galère de régler le niveau du premier module au sol? Le sol était il plan? As tu utilisé des cales?
Si. 1,5j de montage démontage pour arriver au niveau et à épouser au max le plancher pour que ça porte partout et éviter que ça grince.
Non, faux niveau de 1cm entre la face et l'arrière.
Merci Boris !!
C est tres reussi bravo Boris Beaulant
Du Boris !! On n'aurait pas cru que cette solution aurait été possible, on n'y aurait pas pensé... Chapeau !
Pour la chèvre, je ne sais pas si toute la pile de panneaux serait arrivée en haut sans glisser...
Dommage d'avoir cacher une grande partie du beau plateau de chêne sur les caissons bas, tu aurais pu mettre du chêne avec défauts, non ? Je trouve ça un peu gâcher... Sinon, le global est très bien conçu et réalisé
Je me suis dis la même chose en voyant le beau plateau que j'avais fait. Mais l'un dans l'autre, il est aussi très structurel ce plateau. Donc, un bois tout tortueux aurait causer des désordres en bougeant.
C'est pas faux! Mais quelques petits défauts étaient tolérables.. Mais si tout ton bois est comme ça, pas de problème!
très jolie ton escalier aménager
.mais je ne vois pas de poignet de portes ? tu as mis quoi comme système ? je connais le Système puch pour les coulisses de cuisine .
Il existe aussi des systèmes push pour portes. Ce sont des petits boitiers sur ressorts a fixer dans le casson ou sur le chant, côté opposé aux charnières. Quand tu fermes la porte tu pousses pour armer le ressort et quand tu veux ouvrir, une pression sur la porte relâche le ressort et la fait avancer (légèrement).

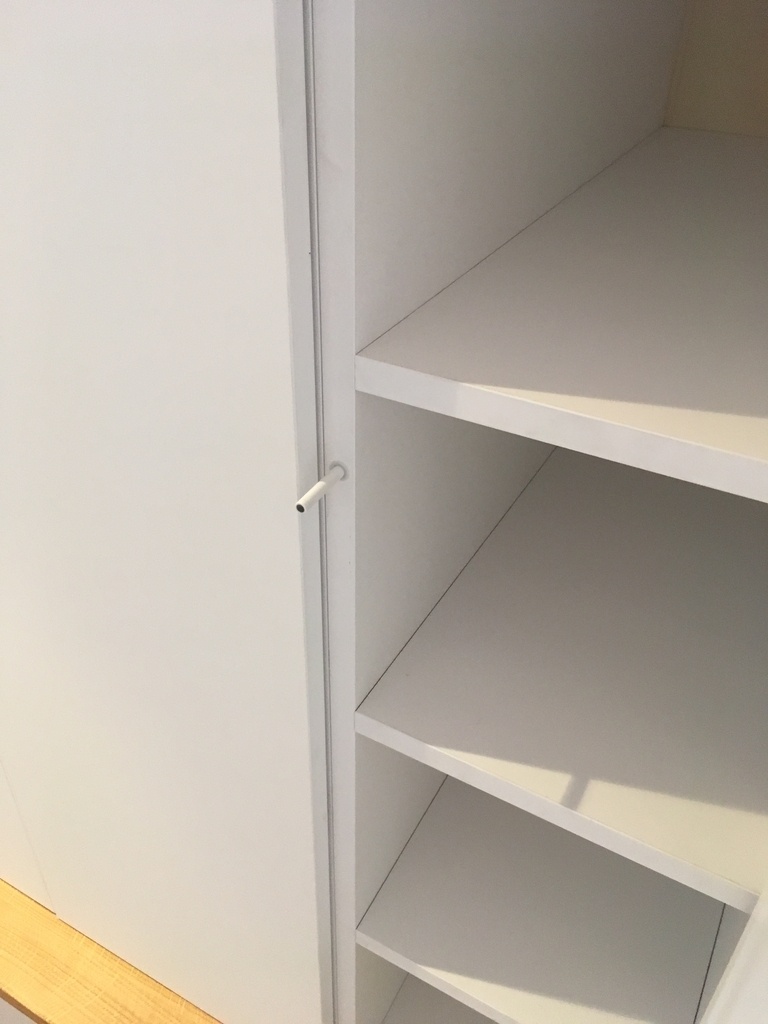

Oui, c'est bien ça. Il y a des ressorts tip-on pour porte que j'ai insérés dans les montants.
Juste un petit truc: ne pas tenter d'en mettre deux sur la hauteur d'une grande porte c'est ingérable (un sorti l'autre rentré...) Y'en a qui ont essayer...
héhé, merci du conseil kaj ! J'y ai pensé à un moment, pour palier au fait que sur cette porte, j'ai mis 4 charnières et c'est trop. Les charnières sont plus fortes que le tip-on. Il en fallait que 3. La porte n'étant pas assez large ...
dans ce cas tu pose une charnière sans ressort c'est comme ça que je procède.
executionbois c'est pas bête, mais j'en avais pas sous la main :(
Cette réalisation laisse voire:
-Un besoin clairement exprimé.
-Une bonne idée.
-Un prise de cotes "pile-poil"
-Une préparation sans négligence.
-Une organisation méticuleuse.
-Un savoir-faire incontestable.
-Un savant mélange de Bois nobles et de divers panneaux.
Le résultat est là,
-Une réalisation esthétique et fonctionnelle.
-Un client que l'on peut espérer satisfait.
-Un Menuisier qui peut une nouvelle fois être fier de son travail.
Merci Boris.
Très bien résumé !
Haha, racmterrof, mais ça c'est parce que j'ai pu partager un bon repas avec un copain et sa dame juste avant de poser le projet !
Tu as pu récupérer la perceuse à colonne histoire de ne pas rentrer trop léger ?
Vianney - VICA pas de voyage à vide !
bien belle optimisation, as tu mis des fonds au placard? le nez de marche appuis sur la traverse haute du placard as tu fais une reprise de charge a laide du bareaudage du garde corps? le panneau perfect sens tu l'as pris avec chants plaqués? désolé pour ces questions mais je suis curieux.
Wep, il y a un CP de 5 dans un rainure pour les fonds. Ca ferme et ça renforce l'équérage.
Non. Le plafond est juste un placo de toutes façon. Il n'aurait rien supporté.
Wep, j'ai envoyé ma liste de chant à plaqué (exportée d'OpenCutList) à mon fournisseur pour découpe + chants :)
superbe
Très classe! Il invite a monter cet escalier.
Je n'aurais pas cru que le medium soit suffisant et assez durable pour soutenir un escalier, comme quoi cette matière a quand même beaucoup d'avantages.
Je crois que l'ensemble des commentaires ont déjà tout dis ...
Bravo c'est super beau!

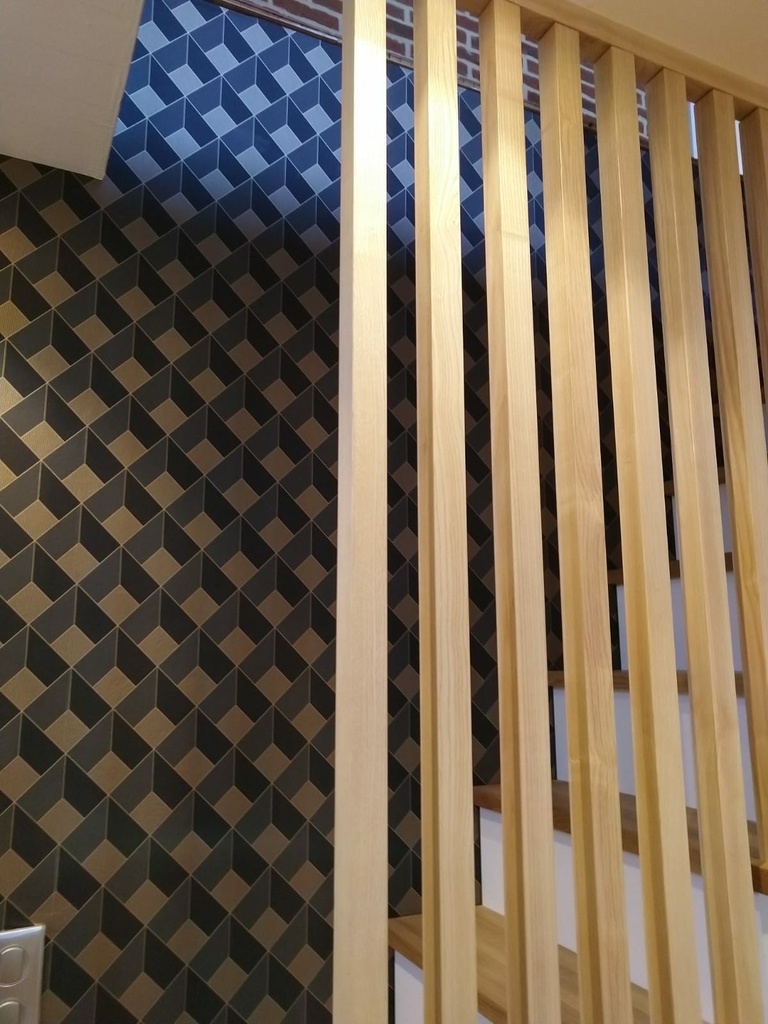

le claustra en frêne s’arrête sous le plafond ou il continue pour servir de garde corps sur le palier supérieur ?
Il s'arrête sous le plafond.
Bonjour à tous! Bravo pour ce très beau travail! Super assemblage final en plus. Je serais curieux de voir vos plans? L'avez-vous conceptualisé en 3D avant?
Il est dans les plans au dessous de la présentation. Enfin j'ai vu qu'il y avait un plan.
Ça doit être sympa de rendre un espace moyen en un endroit top .
Les clients doivent être j'en suis sur très heureux du résultat. Bravo l'artiste
Les clients sont très contents :) ... et moi aussi ... hihi
C'est superbe. Un jour j'y arriverai et je ferai le même adapté à mon chez moi
Très beau travail comme toujours.
Petite question : quel est l’intérêt de mélanger domino et clamex sachant qu'il existe des dominos démontables?
Encore bravo

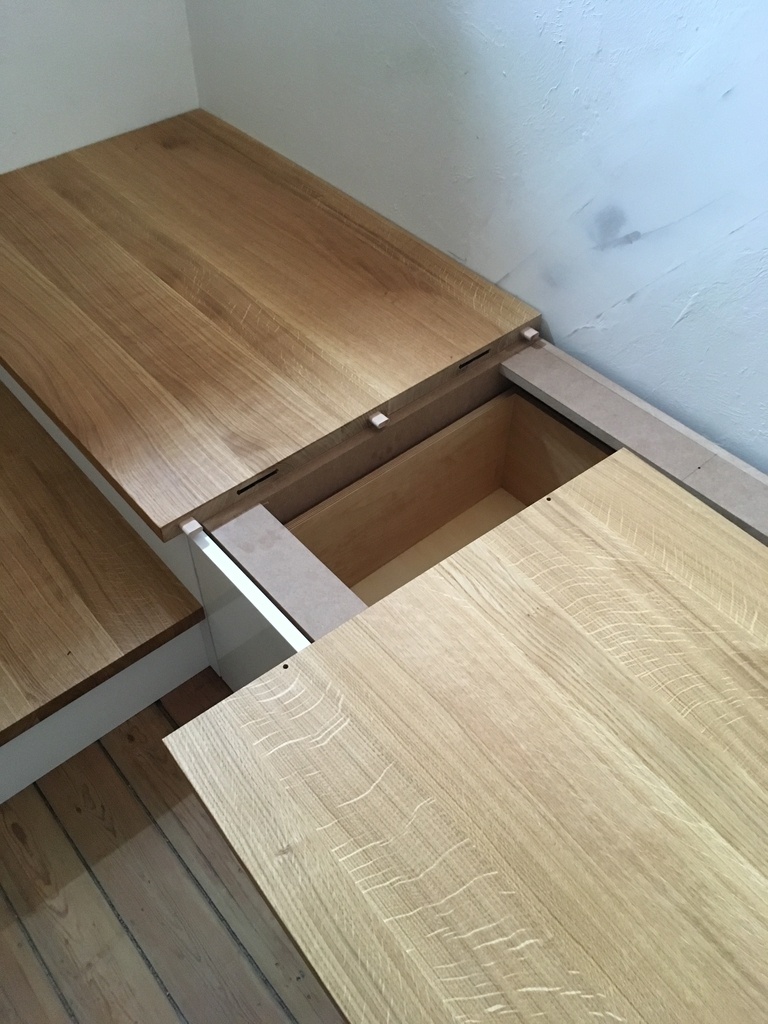

Il n'y a un mix de domino + clamex que sur le raccord des plateaux. Le reste c'est que clamex. Et pas de domino démontables, parce que j'avais les clamex et je n'ai pas les outils de perçage pour les dominos. Sans compter que leur trou est bien plus gros que celui des clamex.
Boris Beaulant Et le prix aussi !...
merci pour l'inspiration ça fait drôlement plaisir
le résultat est vraiment sympa (mieux que sur les plans)
Magnifique réalisation !
Merci à tous pour vos commentaires !
Voici une petite vidéo de la pose : youtu.be/AiEehQBamLk
Nickel, un beau jeu de construction! J'aime bien aussi les chaussures de sécurité des intervenants
Je voulais pas faire de trace sur les marches. Et après avoir délasser 5 fois, j'ai opté pour le solution naturelle ... hihi
C'est ici pour poser les questions ???

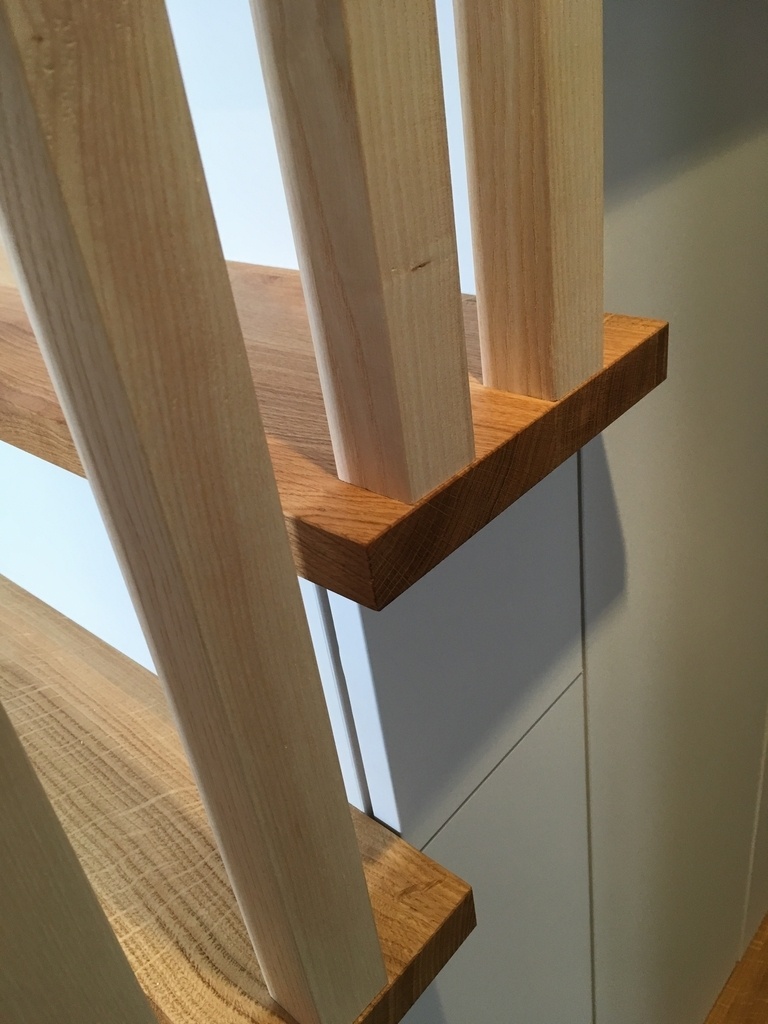

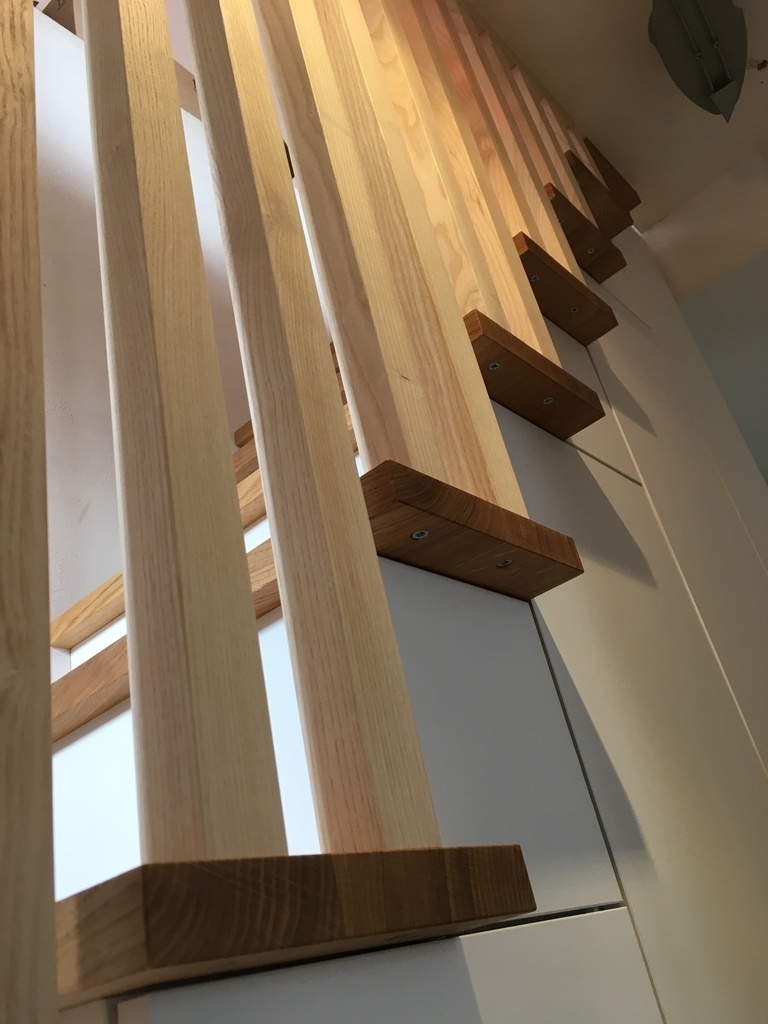

Les lattes de la claustra sont vissées par dessous les marches ? Ou c'est un clamex ?
Edit : vu sur les photos, ce sont des vis. Tu n'as pas trouvé d'idée pour les cacher ?
Ou c'est directement assumé ?
Oui, des vis. Pas possible de les cacher. Il faut que ça reste démontable dans le temps. C'est le seul passage de largeur correcte pour monter le mobilier à l'étage.
Après, je me dis que si tu les avais pas vu au départ sur la photo, c'est qu'elles sont pas si visibles ... hihi
Les barreaux font 38x38mm. Les clamex sont plus large que ça.
Non c'est quand j'ai vu la vidéo que ça m'a interpellé.
Après, ça reste très propre.
j"adore tes tongs de sécu j'ai les même
Wep, elles sont bien. Y a comme une sorte de coque invisible au dessus.
Boris Beaulant elle sont de la marque TGCM (ta G c'est Magique)
Excellente marque pour les pros :) !!
Déjà un post sur tes chaussures de sécurité.....je suis en retard...
Joli boulot Boris, j'espère que le calpinage est sorti de OCL....
Bye et à l'année prochaine pour ta prochaine vidéo
Hervé
Oui, on en parle jamais assez de la sécurité !
Forcément !
Des pieds réglables ça aurait été plus rapide à priori ? Je pense à ce genre de pieds legallais.com/...au-lateral/8024
Pourquoi n'en avoir pas mis ? Coût, hauteur, stabilité ?
Et au niveau temps, je dirait c'est 2-3 jours de montage, 10j de plan + préparation ?
En tout cas super.
J’ai pas opté pour les pieds pour augmenter les surfaces de contact.
Le sol est un vieux parquet. Je voulais toucher au Max toutes le lates.
Et y a 550kg à porter en plus des gens et du contenu des placards.
Boris Beaulant c'est à dire que tu as calé sous tes caissons avec des cales fourchette, ou tu as modifié tes caissons pour que tout soit de niveau ?

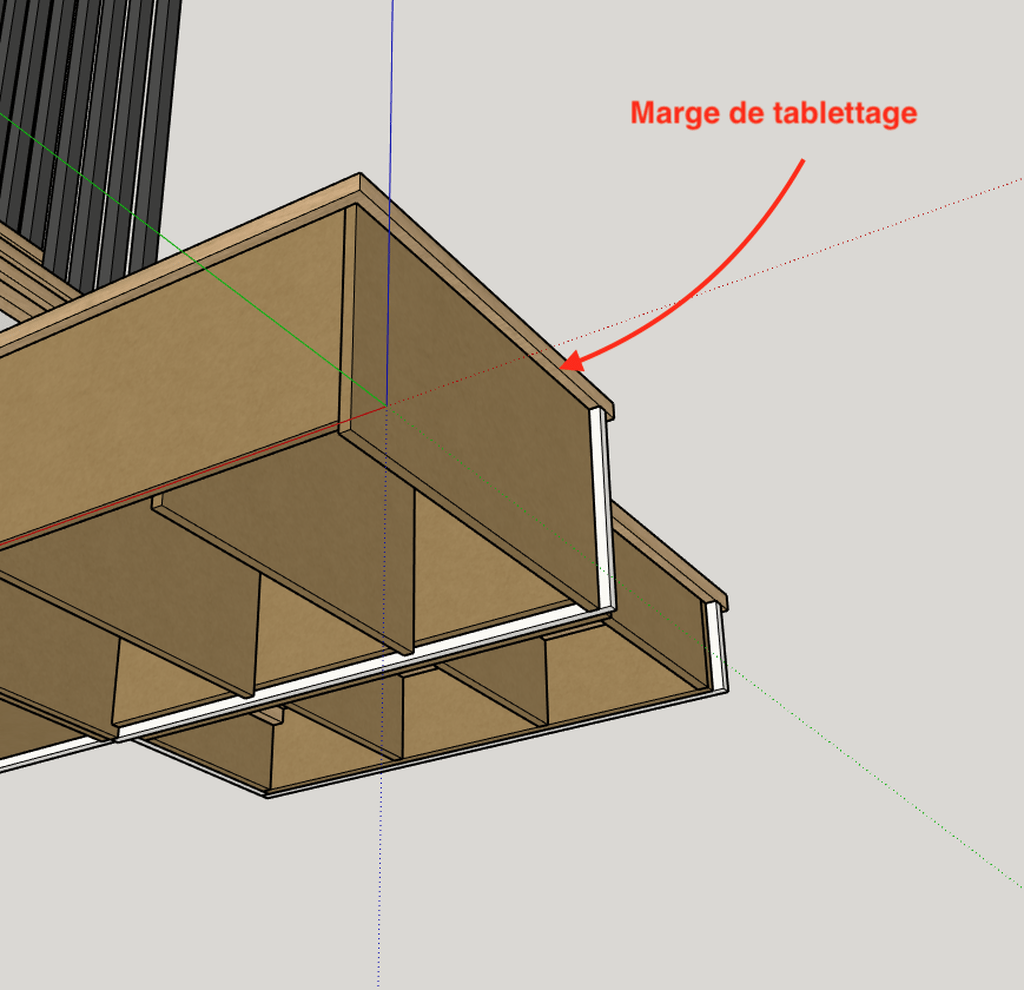

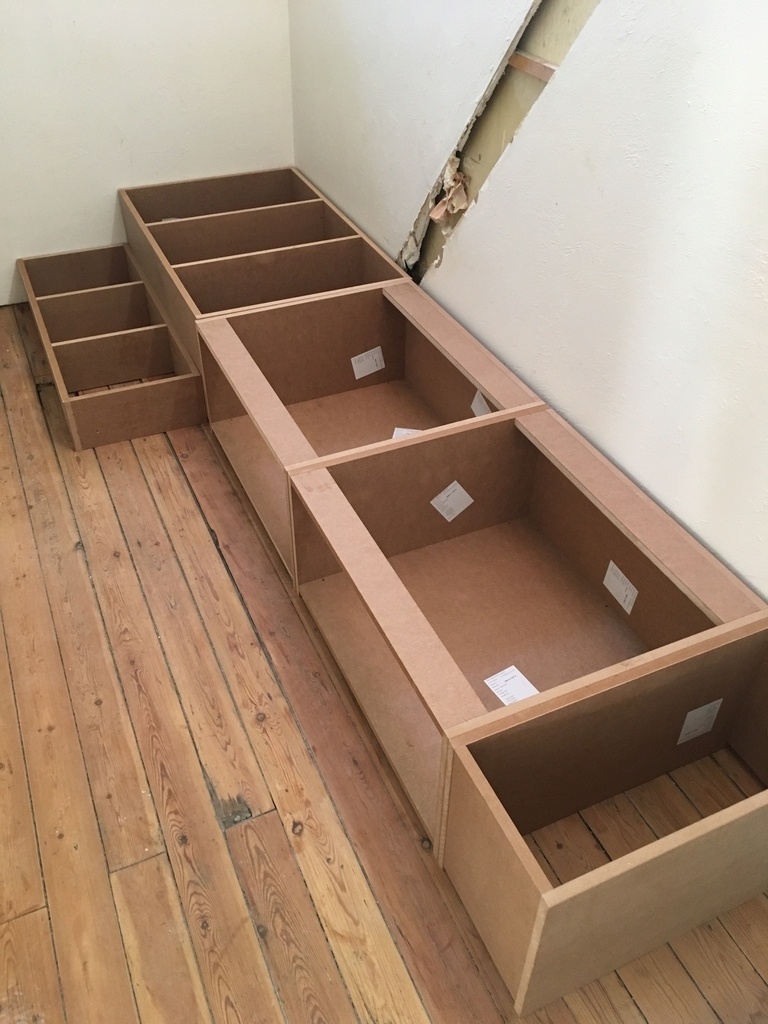

Niouniou j'ai tabletté tous les montants des caissons en partie basse avec le sol. (Y avait 10 mm de faux niveau sur la largeur de l'escalier + une petite flèche au centre de la pièce.)

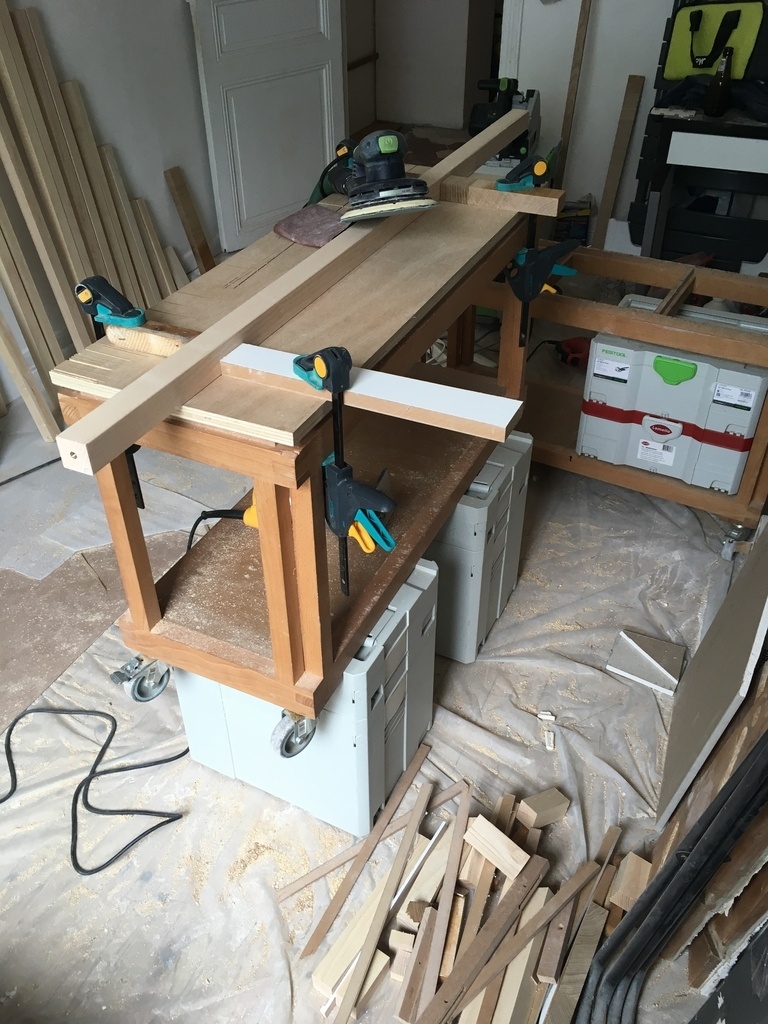

Ca se fait assez bien :
Boris Beaulant ah oui, tu t'es amusé ! Tu avais du rab, les coulisses de tiroir ne touchaient pas le sol!? Et ta première hauteur de marché n'a pas trop perdu ? Sinon, ça fait bizarre,niveau confort de l'escalier... Et en partie haute du garde-corps, tu as mis un domino ?
20 mm, comme expliqué dans la fin du descriptif de la création au dessus. Sinon, tout ça peut se voir dans le plan.
10 mm. Mais à cause d'une poutre qui ne pouvait pas bouger, la dernière marche était déjà plus basse que les autres. Donc, là elle a été plus proche de la hauteur des autres.
2, pour pas que ça tourne. Et j'en ai profité pour cacher la vise qui tien tout ça dans le plafond entre les deux.
Boris Beaulant j'aurais opté pour les pieds je fais toujours comme ça, puis tu cales pour la reprise de charge les cales sont collé. un gain de temps incroyable.
executionbois je vais avouer que j'ai penser à toi qui m'avais déjà défendu cette idée de petits pieds sur un autre projet. Mais je les trouve pas foufous des pieds sur le côté. Faute surement de les avoir essayés.
Sans compter que si c'est pour y mettre des cales, pourquoi choisir les pieds ? A ce moment, il aurait fallut tout calé, non ?
les pieds te facilite la vie au début et dans le temps je mettais des cales et uniquement des cales puis j'en suis venu a essayer les pieds qui ne m'inspirais pas forcement confiance vu le désaxé, alors j'ai calé et depuis tous mes projets sont sous cette forme, le calage est plus rapide car tu as tout de suite la cote défini sous le socle je colle pour éviter tous glissements.
cette astuce me permet de gagner un temps considérable c'est tout.
executionbois et tu colles tes cales avec un peu de colle à plinthe et hop ?
je lui préfère la PU kleiberit en cartouche 569 mais la blanche est suffisante pour du mobilier les cales sont uniquement en CP et STRAT.
executionbois ah oui, autant j'ai du cp en chute qui sert effectivement de cale, mais je n'ai pas encore travaillé le strat, alors pour les cakes de 1-2-3, c'est calé fourchette pour moi ! Merci pour le tuyau !
juste magnifique et complètement fonctionnel!
Peut on avoir une idée du coût de ce projet ?
superbe
Une derière question après, je te laisse tranquille : tes petits tiroirs une marche sur deux, ils coulissent sans quincaillerie d'après le plan... Et ils ne versent pas quand tu les tirent plus loin que la moitié de la course ? Avec un fond (à l'opposé de la façade) aussi haut que l'intérieur de ton caisson - 2-3mm de jeu t'auraient affranchi de ce pseudo souci, non ?
Sinon, chapeau, le tout sans prendre toi-même les mesures!! Moi, je n'aime pas du tout ça, ne pas voir le chantier et prendre les côtes moi-même, mais bon, là sinon, ce n'était pas viable financièrement, mais faut quand-même avoir confiance en la personne qui les prend...
C'est marrant j'en ai fait un quasi semblable en début d'année et j'ait fait exactement pareil. Ça me rassure sur mes choix technique cool...
meuble escalier
ben, qu'est-ce qui se passe ? Pourquoi il n'est pas sur l'air du bois ?
Sympa le retour ! :-)
beau résultat !
le décore mural fais ressortir l escalier et les rangements très jolie
Bravo pour cette ensemble très homogène!!! De quelle manière vernis tu le bois ? au pistolet?
Merci. Là, c'est de l'huile sur le bois.
Ah d’accord, on ne s’en rend pas bien compte sur photo...
Bonjour et bravo pour cet escalier.
Combien coûte ce genre d'escalier ?
Je cherche à faire réaliser un escalier en meubles mais peut être avec plus de contraintes
Hello Boris Beaulant ! Bravo c'est magnifique! Je louche sur ce post depuis un moment et j'ai une petite question : ta première rangée de caisson (la partie basse) repose directement au sol? Comment fais-tu pour gérer les "éventuels" problèmes de niveau? Je met des gros guillemets à éventuel parce que pour ma part c'est plutôt la norme les défauts de niveau
Salut et merci.
Je tablette les montants à la forme du sol pour avoir tout qui pose et de niveau. C'est techniquement bien pour la charge, mais hyper chronophage à mettre en oeuvre. D'autre vont préférer les micros pieds réglables combiné au calage final.
Boris Beaulant Ca doit effectivement prendre un certain temps mais je retiens l'idée. J'utilise effectivement des petits pieds habituellement.
Merci de ta réponse!
Boris Beaulant Et désolé pour la redondance, je viens seulement de voir que le sujet avait déjà été évoqué plus haut
Bonjour Boris, superbe réalisation comme toujours ! Concernant l'utisation des panneaux perfect sense de chez egger, est-ce que tu les commandes découpés à tes dimensions et avec les chants plaqués ou tu fais toi même les coupes et les placages ? Si oui comment tu fais pour le placage des chants ? Merci d'avance pour ta réponse
Merci,
Je les commande coupés et plaqués.
Mais il m’arrive de devoir le faire si c’est pas droit. A la Néoprène.
Super merci pour ton retour !
Salut Boris, magnifique projet ! Juste une question car je fais un projet similaire. J'ai vu que tes montants de caisson étaient dominants pour ne pas avoir le chant de la traverse haute visible en contremarche j'imagine. Cela ne pose pas de problèmes de solidité ? Ça veut dire que la marche repose en grande partie sur la traverse haute et donc le poids est repris par l'assemblage entre la traverse haute et les montants... cela suffit ?
Merci du retour.
Tom
Bonjour Tom,
Non, la marche en avant repose aussi sur le montant avant et pour celle arrière sur le montant arrière.
Superbe !
Est-il possible d'avoir un pas à pas pour le clostra ?j'ai la même. Configuration chez moi et j'aimerais faire pareil. merci

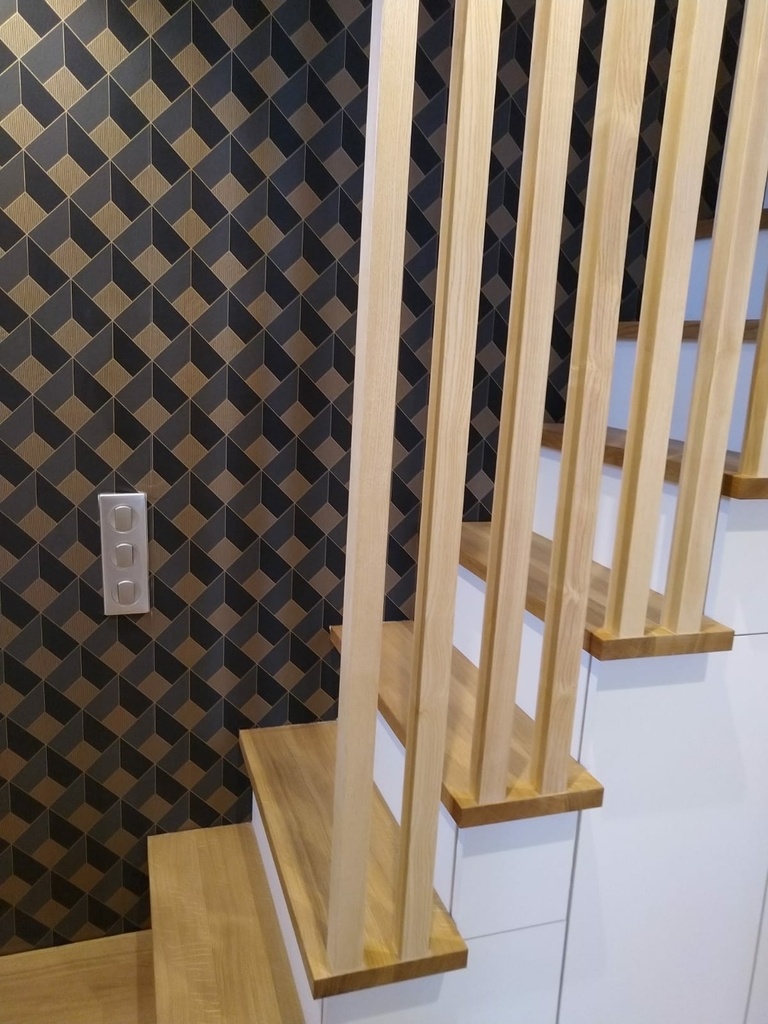

Rien de spécial. Ce sont juste des barres de 38x38mm en frêne :)
Bonjour Boris Beaulant, tout d'abord bravo pour ce superbe chantier ainsi que pour le partage de tes plans ! Je me pose une question sur la mise à niveau de l'ensemble, vu que tes caissons reposent directement sur le sol, est ce que tu avais un sol parfaitement droit ?
Merci, non le sol n'était pas plan du tout. Tout les montants ont été tabletté au plancher.
D'accord ! je te remercie pour ta réponse !
Bonjour Boris :) merci pour tous tes partages :) Très belle réalisation ! je me demandais comment tu as fixé les marches sur les caissons ?
Merci
Elles sont vissées par le dessous.
pas eu de soucis de bois qui se rétracte et laisse du jour entre marche et "contre marche" ?
Les vis arrières sont sans mouvement possible alors que les vis avant passent dans un trou plus large.
