patrick pila

Création d'une meule.

Cette création contient 2 retours d'expérience.

Salut a vous ..

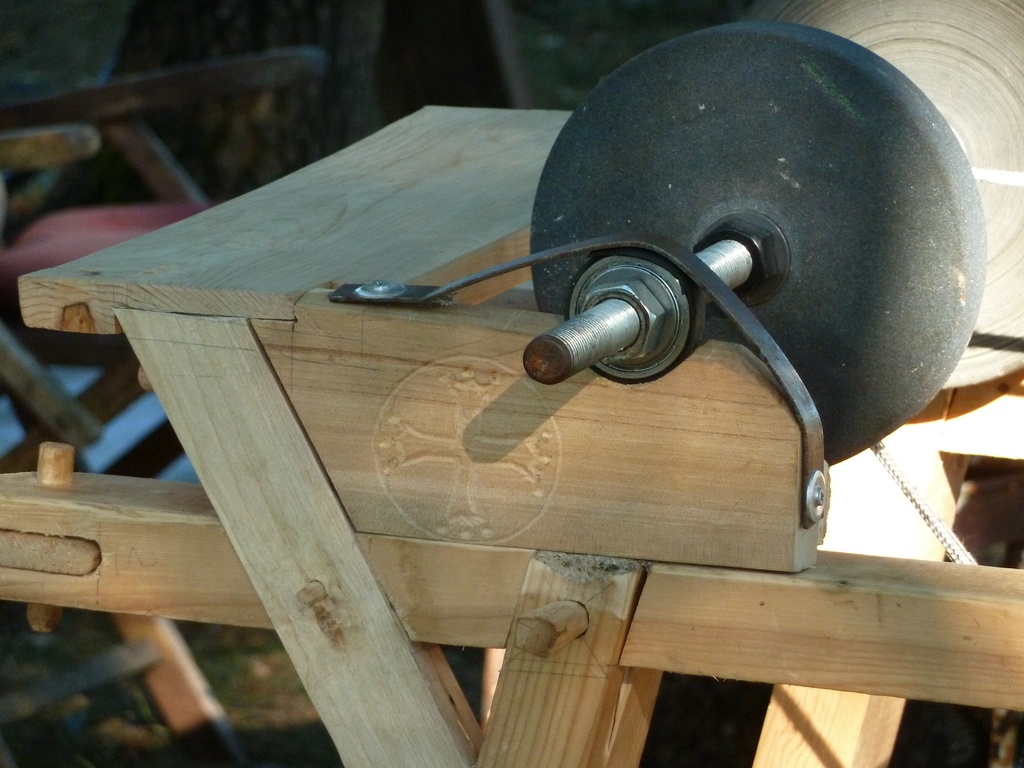

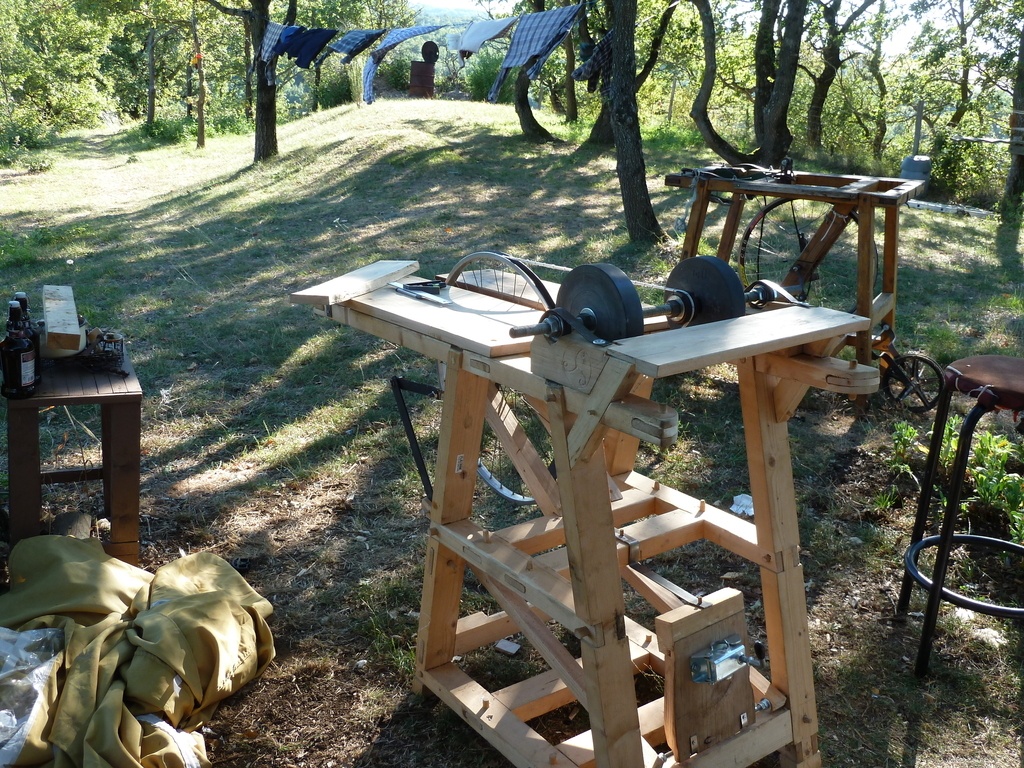

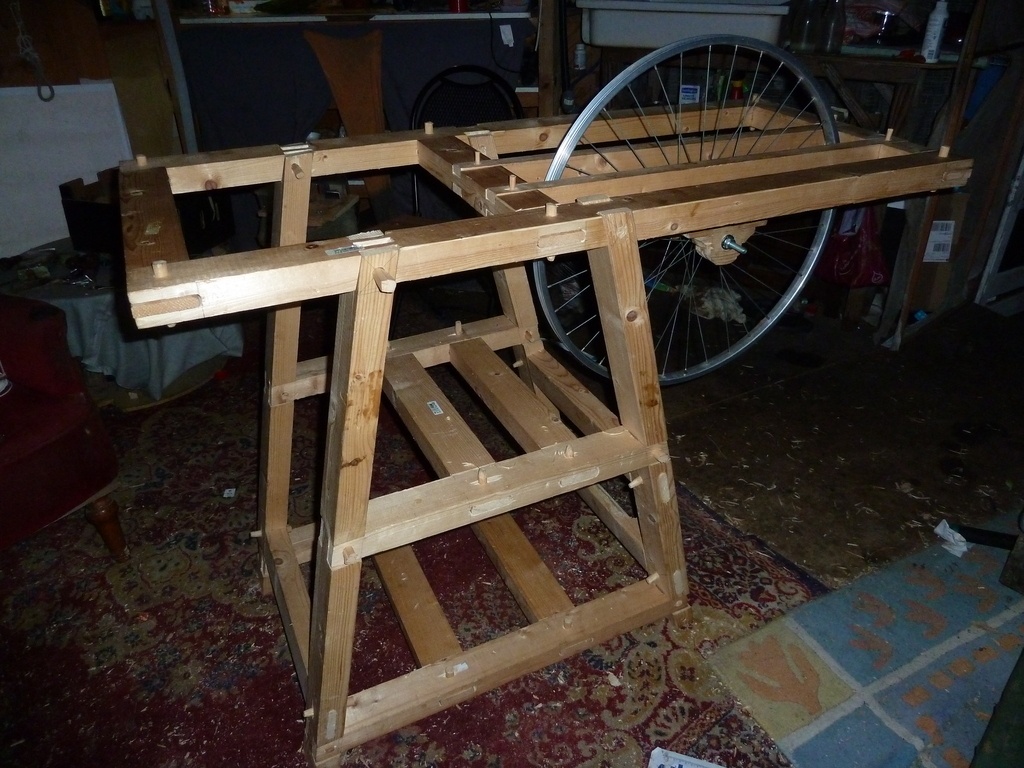

Voici quelques images de la derniere meule ,aidé par son proprio actuel, que j'ai réalisé ...Certes, il manque plein de photos..Mais , sachez que tous les emboitements sont sans la moindre vis ou pieces metalliques ...c'est la seule façon pour que cela tienne ...le proprio de Ĝirafon" a pu travailler avec elle et , comme il ne fait pas ça pour l'argent ,il a fait don de ses recettes au Resto du coeur soit 1200 euros qui sont ses recettes pour 6 mois de boulot..et prenant en compte qu'il a crée cette activité , ce qui prend du temps pour ce faire connaitre ...Alors je profite de ce message pour dire que je forme de futurs rémouleur,et aussi l'aide a la construction de la machine ...Et ,bien sur ,tout est gratuit,y compris le logement sur place..Apres si vous souhaitez faire un don,c'est votre affaire ...mais sachez que l'on peut vivre de ce job , quelque soit le lieu ou l'epoque..C'est d'ailleur a la mode ...J'ai bossé et formé des tas de gens gratuitementa une epoque ou ce metier n'etais point reconnu ...mais depuis quelques temps ce travail est reconnu et il y a même des ecoles ...Super cheres... chez moi , c'est gratuit ...Prevoyez 3 jours grand max .. Au pire 3 heures sont suffisantes...Alors ,je vous le dis , vous voulez pouvoir vivre honetement de votre job , tout en restant libre , devenez rémouleur...vous aurez du job a tel point que vous ne pourraient difficilement répondre a la demande ...Alors , je vous souhaite plein de bonheur...Bye...

Mis à jour

2 retours d'expérience

patrick pila
Le rémouleur

Par rapport a la mienne , celle ci est beaucoup plus facile et souple ..ce nouveau rémouleur a pu exercer malgré un mal de dos reccurent ...bientot je mettrais en ligne ma meule...Ma meule qui a servi a mon remplacant sur le marché de Mirepoix...Seule difference elle a été faite par un menuiser pro ....Mais depuis 2014 elle n'a pas bougé..Top Qualité ....A Bientôt ..

patrick pila
Detail conception

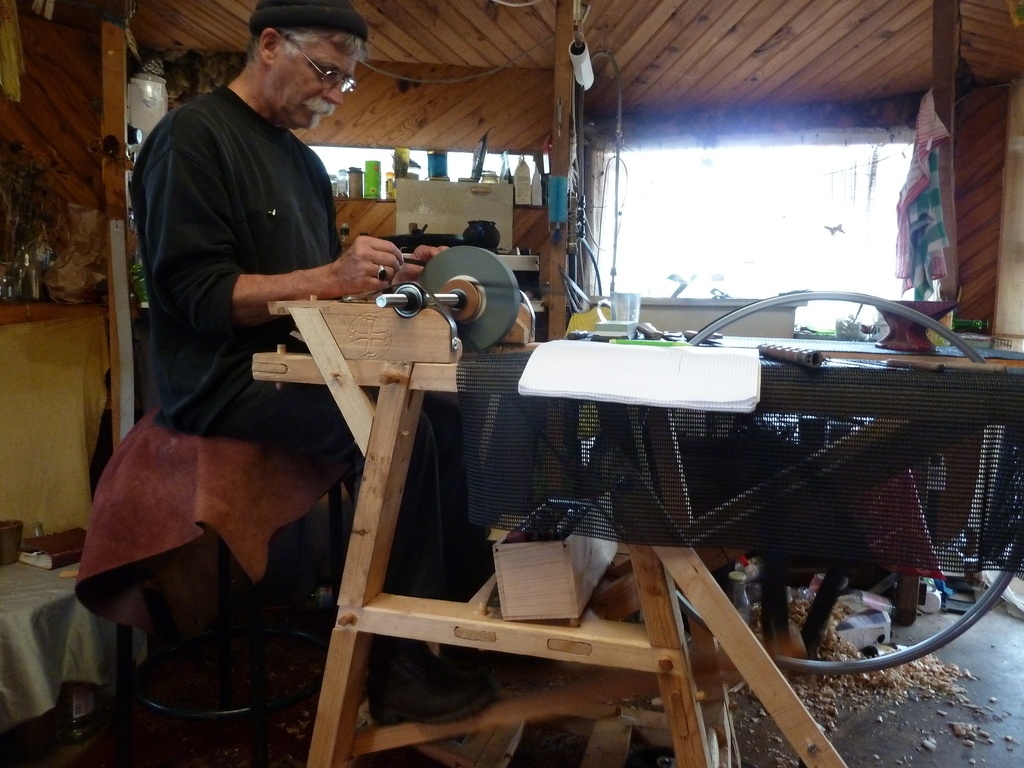

J'ai oublié de specifier que la difference entre la premier photo et les autres réside dans le fait que j'ai coupé la barre qui ,sur la mienne, sert d'appui pour les mains..Mais qui bloque un peu les cuisses (pour les grandes tailles).. du coup le fait de la couper et la surelever de 10 cm degage les cuisses et donc 3 grands avantages:
1:meilleur confort de pedalage..
2: meilleure posture pour le dos surtout.
Surtout si on met un petit dosseret sur le tabouret ( siege).
3:possibilité de modifier le support des mains .
modifier sa forme ,plus ou moins arrondi
modifier sa hauteur par rapport a l'axe des meules .
Voila ce que je voulais préciser ..
Salut a vous.
Patrick.


Discussions

patrick pila  a publié la création "Création d'une meule.".
il y a 4 ans
patrick pila  a ajouté un retour d'expérience "Le rémouleur".
il y a 4 ans
dependancesbois
( Modifié )

Alors ça c'est le genre réalisation qui me parle !
Entre le banc d'âne et le tour à pédale, ce serait parfait !
Et très belle démarche en plus !!!

patrick pila

Merci pour votre commentaire...je suis donc prêt a enseigner la fabrication et l'usage de cette meule...Et ,bien sur , aider a creer un nouveau modele ..
Cordialement,
Patrick.

dependancesbois
( Modifié )

patrick pila il se peut que je revienne vers vous c'est très intéressant !

sylvainlefrancomtois
( Modifié )

👌 top !!! et ça va plaire a Kentaro !

flonflon

Super: dommage que je sois retraité

patrick pila

Oŷ messire, j'apprecie votre commentaire..Et même si je me demande ce que vous trouver a ce travail, qui n'est ni poncé ni même fait avec des machines..Mais un truc qui me plairait enormement seait que vous m,envoyez des " apprentis " ou , aussi de vous envoyer les plans ..Afin que vous puissiez répandre ce job..A savoir , mon remplacant au marché de Mirepoix a fait faire sa meule par un ebeniste et cela lui a couté 1000 euros...Pour moi , le prix contant de cette meule et avec les pierres est de 300 euros max..Alors si ça vous inspire , je suis le plus heureux des hommes...cela dit , je vous demande de m'informer si vous formez des gens...Merci de votre commentaire ..Je suis a votre disposition pour toutes questions...
Cordialement,
Patrick.

dneis
( Modifié )

C'est très intéressant. J'aime les outils à main ou actionnés à la force humaine 😉.

Ce modèle semble combiner -si j'ai bien observé- une meule à sec et une meule à eau (ou meule en grès, ce qui est la même chose).

  • Comment se fait le mouillage de la meule à eau ?
  • Comment trouver la lanière de cuir faisant office de courroie ?

Je partage de la documentation sur le sujet ici:


Je pense que des assemblages tenon-mortaise rendraient l'ensemble plus résistant (en lien et place des enfourchements qui introduisent une réduction de section plus importante). Je ne suis toutefois pas inquiet, l'ensemble à l'air solide.

patrick pila

Salut ..T'ai-je répondu ? Sinon voici une brève réponse..
Pour le mouillage de la meule fine,j'ai un bac sous la pierre(pierre de Saurat,Ariège,naturelle) et au fond,derrière,je place une petite éponge pour juste faire une fine couche d'eau..Sinon,soit tu mets un ciré ou tout un système de "bavette"caoutchouc qui fait la même chose que mon éponge mais en plus compliqué ...A voir..
Pour la courroie en cuir,vois du coté des tanneries ou des revendeurs de pièces pour machines a coudre ...je sais qu'il y en a sur Toulouse..Ils vendent au mètre et peuvent envoyer par la poste ...simple,pas très cher... Prends un diamètre 8mm mini et prévoit un système d'agrafe pour fermer la boucle...Pour ma part,j'ai percé avec un alene et relié par un fil a cuir épais et solide...mes potes ont fait avec un fil de fer,je crois..tu peux aussi percer avec un forêt 1mm et faire ton agrafe en fil de faire plus épais,mais ça risque de d'abimer le revêtement de la jante ou de la poulie d'axe ...Du reste,c'est bien de mettre de la chambre a air au fond de la gorge de celle-ci...
Voila,j'espère avoie répondu a tes questions...n'hésite pas si tu en as d'autres...
Salut..

dneis

Merci beaucoup.
Je note le précieux conseil de l'éponge pour limiter la quantité d'eau sur la meule. Car c'est vrai qu'on en met rapidement partout !

J'en étais -dans ma réflexion- à me dire qu'il me fallait un arrosage goutte à goutte par le dessus (mais il me faut trouver le récipient avec son petit robinet).

patrick pila
( Modifié )

dneis Salut ..
Le défaut du goutte à goutte est que effectivement tu t'en met partout car ,dans mon cas,j'avais mis un compteur de vélo sur la roue et ,pour compenser la force d'appui de l'outil sur la meule,je devais tourner à 12 km/h et comme la poulie d'axe est 10 fois plus petite que la roue (60 cm /6 cm)elle tourne 10 fois plus vite !!!donc ,même en mettant le goutteur derrière la pierre fine,tu en prends plein la gueule..De plus,tu mets un obstacle entre le client,ou le passant,et toi !!! Et ça,pour le commerce,ce n'est pas trop bon ...Car si tu va bosser au marché,tu vas te retrouver avec un demi cercle de curieux devant la meule...donc je pense que le coup de l'éponge ou de la bavette est le mieux ...Mais tu es rémouleur ?? Ou tu souhaite le faire ?

dneis
( Modifié )

Bonjour patrick pila,
non, je ne suis pas rémouleur, je souhaite simplement affûter mes outils (ciseaux à bois, hâches, herminettes, ...). Je n'ai donc pas la contrainte que l'on voit ma bouille par dessus.

Ma meule tourne également moins vite, car actionnée à la main.

Quoi qu'il en soit, je vais essayer l'éponge et la bavette, car cela me semble plus simple à mettre en place que le goutte à goutte.


Dans le livre de gaillard et Muron (voir mon pas à pas bloc note sur les meules) il est conseillé de ne pas dépasser une vitesse périphérique de 3m/s pour justement éviter les projections d'eau.

Toutefois, comme tu montes une meule à sec et une meule à eau sur le même axe, cela rajoute une contrainte. Car les meules à sec nécessitent une vitesse périphérique plus importante il me semble (~20m/s ou 30m/S, à vérifier).

Cela dit, tu as dû expérimenter pas mal de choses 😉

patrick pila

Salut à toi..
Il est vrai que j'ai testé une autre meule(même 2) et je t'avoue que je ne me suis pas du tout interessé aux données mathématiques de la chose..Il y a une solution bien plus simple,qui est de connecter les pédales directement a l'axe de meule..comme ça tu as le choix de la vitesse..
MAIS,une chose éxtremement importante, que tu ne peux et ne pourras jamais,est que ,avec une seule main, tu ne pourras jamais aiguiser ou affiler correctement un outil...Je comprends très bien ton ambition,mais je te le répete,impossible de faire du vrai travail à une mains ...je vais faire un croquis pour toi..mais comment pourras tu réspecter tous les angles avec une seule mains??? Connais tu la "blague" qui est de te taper sur le ventre tout en te caressant la tête..un truc du genre..tu ne peux tourner une manivelle et balayer la pierre en même temps!!!D'une part,tu vas déformer ta pierre,et,de l'autre,déformer ta lame,ton ciseaux...Selon moi et mon experience,c'est un carnage!!
Bon tu en fais ce que tu veux,je n'ai pas la science infuse,mais en 20 ans de rencontres et palabres,il y a une chose sure , c'est déja dur de faire ce travail à deux mains...alors a une??!!! non!!!
Voici mon avis...
Salut à toi.

dneis
( Modifié )

Merci pour tes conseils patrick pila.
A vrai dire, je compte surtout faire le dégrossissage (ciseaux très abîmés, fers de rabots à restaurer). Je termine mes affûtages à la pierre à huile India medium et fine et avec une pierre à eau très fine ou bien au cuir.

patrick pila
( Modifié )

dneis Ouais....je reste septique ... c'est très simple de faire ou trouver un chassis et y installer une pierre et 2 pedales..Tu ferais vraiment du meilleur boulot..Surtout pour les fers de rabot...même moi je vais acheter un support pour être sur de bien réspecter la perpendicularité..Parce que sinon il y a des traces sur la piece de bois sans compter que tu risque de planter ton fer dans la piece de bois..quand a la fin du job,l'affilage,c'est nickel...pierre très fine eau ou huile et cuir ou feutre c'est top ...Et si tu peux faire un polissage c'est le top du top.Juste sur le fil..voila...Sur ce,
Salutations.
Patrick.

dneis
( Modifié )

patrick pila je suis convaincu qu'un bon châssis avec pédale est quasi indispensable, mais dans mon cas j'ai aussi une contrainte de place pour stocker la chose...

patrick pila

Salut .. je suis en train de faire des plans pour une meule démontable , repliable !! Si tu veux , je te tiens informé ..
Ciao .. Patrick.

dneis

patrick pila oui à l'occasion, je suis curieux !

patrick pila

dneis Ca roule mon gars !! Je viens de finir , a peu de choses près , les plans pour une meule à 1 pierre !! Il ne reste qu'a peaufiner le montage du polissoir !! J'attends la livraisons de mon colis de matos de dessin et je finis le plan pour 2 pierres !! Bien plus simple , mais toujours ce truc du polissoir !! Mais je pense avoir trouvé l'astuce .. Juste un peu de temps encore et cela sera nickel !! Je poste les plans dès qu'ils sont prêts ... de toute façon , au 2 avril la construction doit être achevée .. Je dois reprendre du service à Pamiers ( Ariège ) ... Enfin !!!!!!! Donc je publierais tout ça avant , y compris une p'tite vidéo de la réalisation et de son test !! Alors à bientôt ...Ciao .

patrick pila  a ajouté un retour d'expérience "Detail conception".
il y a 4 ans
Malou

Bravo pour ton travail et ton message.

patrick pila

Merci bien...j'adore être ici !!! a plus pour d'autres créations ..

dependancesbois
( Modifié )

patrick pila Bonjour, je vous ai envoyé un message dans votre boite privée, votre proposition est très intéressante.

patrick pila

Bonjour,
Je vais aller voir..

patrick pila

Dites, comment je vais sur ma boite privée ? c'est celle indiquée dans mes parametres ?

dependancesbois
( Modifié )

patrick pila elle est indiquée "messagerie" en dessous de "notification" quand on clique sur sa photo.

patrick pila
( Modifié )

dependancesbois ..Bonjour, vous parlez du message d'il y a 3 jours ?

dependancesbois
( Modifié )

patrick pila c'est ça.

patrick pila
( Modifié )

dependancesbois Je croyais avoir répondu...non?

dependancesbois
( Modifié )

patrick pila euh ... Ben non en fait. J'ai déjà eu ce problème une fois au niveau de la validation du message a la fin, ou ça n'avait pas pris.

patrick pila
( Modifié )

dependancesbois Merde...Désolé..Bon,tant pis..Je recommencerez en soirée ...Oc ??

dependancesbois
( Modifié )

patrick pila pas de problème, 👍
