Réaliser un rond avec ma défonceuse.

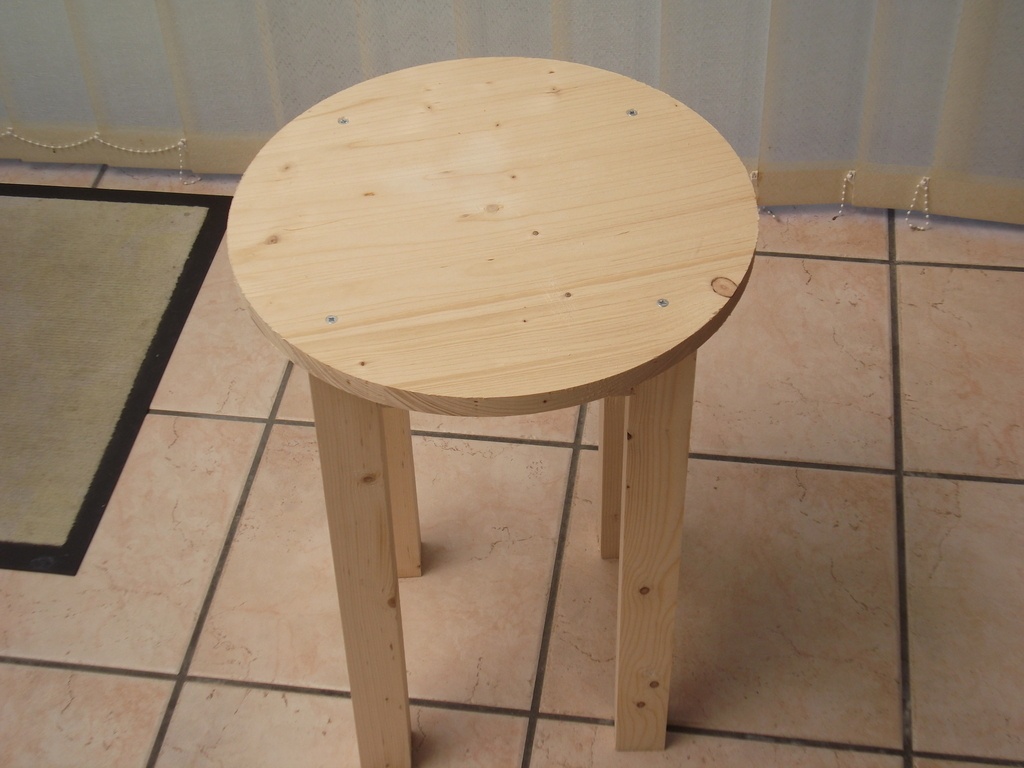

Objectif : réaliser une table de chevet.
Objectif : réaliser un rond à la défonceuse.

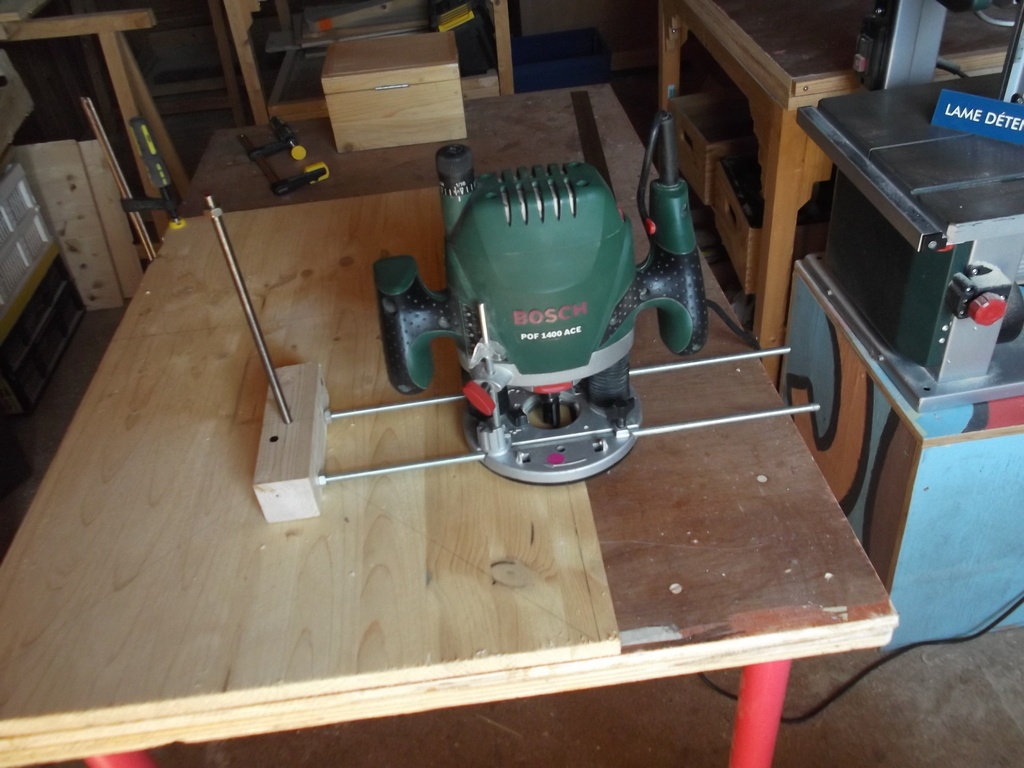

1 - le gabarit.

Temps de réalisation : 10 minutes.

Matériel :

  • Tiges filetées diamètre 8 mm.
  • écrous auto-bloquant de 8 mm.
  • Perceuse à colonne et foret 8 mm bois.
  • Table-Établi faible épaisseur.
  • Planche martyre 30 cm * 30 cm.
  • Plaque sapin 30 cm * 30 cm.

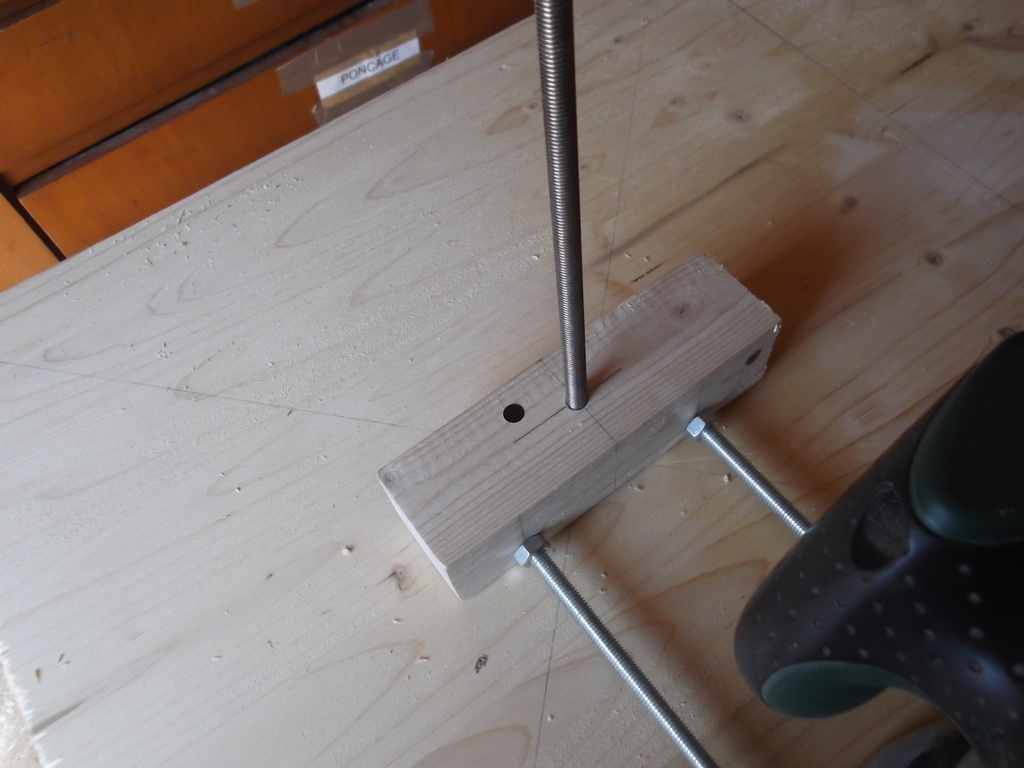

Le choix d'un diamètre de 8 mm offre la possibilité de masquer le trou de la table par un tourillon bois 8 mm.

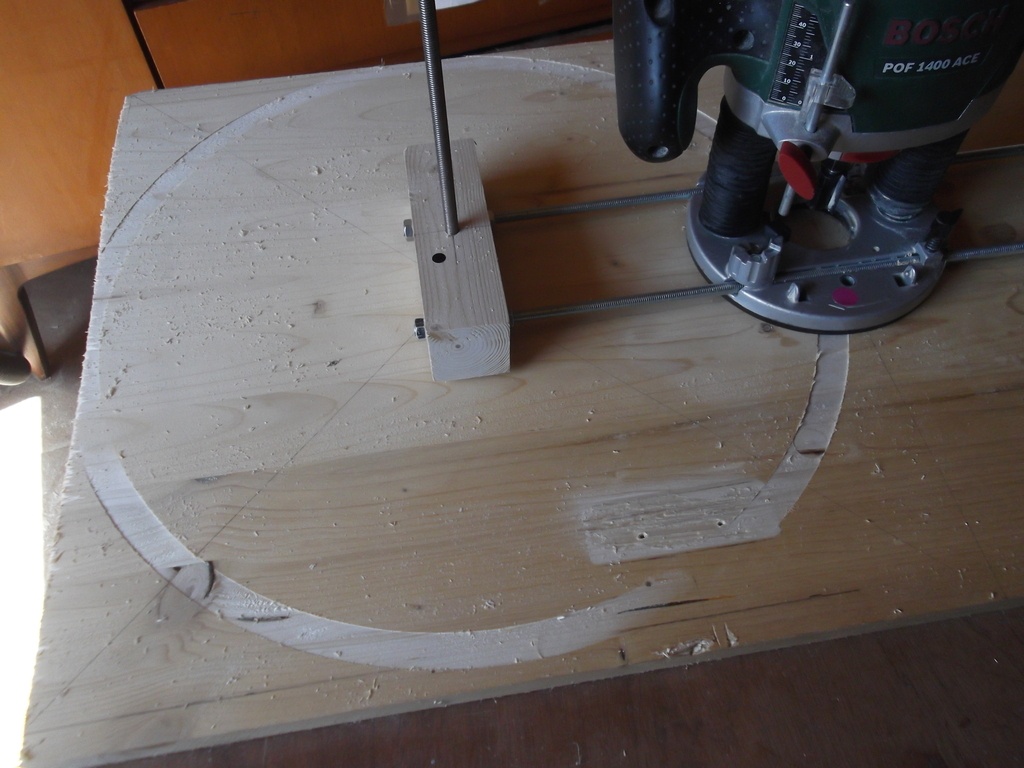

2 - le support à usiner.

Attention ! mon montage exige de percer la table sur laquelle on s'appuie.

3 - Conclusion.

Pour aller plus loin, je vous renvoie ver le livre "La défonceuse" de guido henn, l'article s'intitule "Le compas de fraisage."

Après utilisation, je recommande ce montage.

Mis à jour

Discussions

monatelierbois  a publié la création "Réaliser un rond avec ma défonceuse.".
il y a 4 ans
Jean Galmot
( Modifié )

Slt, si tu veux éviter de percer ta table, tu prends un bout de CP de 5mm, tu plantes un clou au milieu, le CP tu le colle avec du double face de très bonne qualité sur ta table, puis la pointe en l'air est logée dans le tasseau, ça te fais ton pivot, je fais comme ça depuis des lustres ça fonctionne nickel. Avec un CP de 10cmx10 avec le double face ça te fais une sacré prise qui ne bouge pas.

benjam
( Modifié )

Jean Galmot tu utilise quoi comme diamètre de fraise pour ce genre de chose ? Ici c'est pas un peu gros (genre du 16) ?

Jean Galmot
( Modifié )

benjam La dernière fois il me semble que c'était du 8.

benjam

Ok merci

monatelierbois
( Modifié )

merci, mais : mon système offre une vraie qualité de rotation. Je propose de poser un tourillon en bois après le travail.

Jean Galmot
( Modifié )

monatelierbois Je puis t'assurer que là aussi la qualité de rotation est au RdV, qu'est ce qui te fais dire qu'elle n'y serait pas?😉. Dans le CP une pointe de 4mm, et dans le tasseau, au lieu du trou de 8mm, bin un de 4mm! et ça tourne nickel, super stable, avantage aussi, si tu dois reprendre le contour d'un ouvrage rond, de valeur, bien tu te retrouves pas avec un trou au beau milieu 😕.

Jean Galmot

...

MOWD
( Modifié )

Euh... le compas est fourni avec la POF1400 ACE. Quelle est la plus value de ton système?

monatelierbois

Je ne savais pas. tu es sûr !

monatelierbois

En effet, tu as raison !

"Butée parallèle facilitant la réalisation de rainures bien droites et de cercles parfaits"

MOWD

Oui je m'en suis déjà servi. Tu mets le guide parallèle dans l'autre sens et tu visses dans le trou central le petit pointeau avec un écrou papillon. Ca marche nickel. Ca laisse juste une petite trace de la pointe, mais après un bon ponçage, il n'y a plus rien.

monatelierbois

Je viens d'utiliser mon montage, je le recommande.

Petite précision : ton guide parallèle POF 1400 ne permet de réaliser que des cercles de petites tailles.
