Je l'ai déjà dit, je suis obsédé par les étaux...
De temps en temps, cela me reprends. Une impérieuse nécessité. Ou une nécessaire impériosité, je ne sais pas trop...

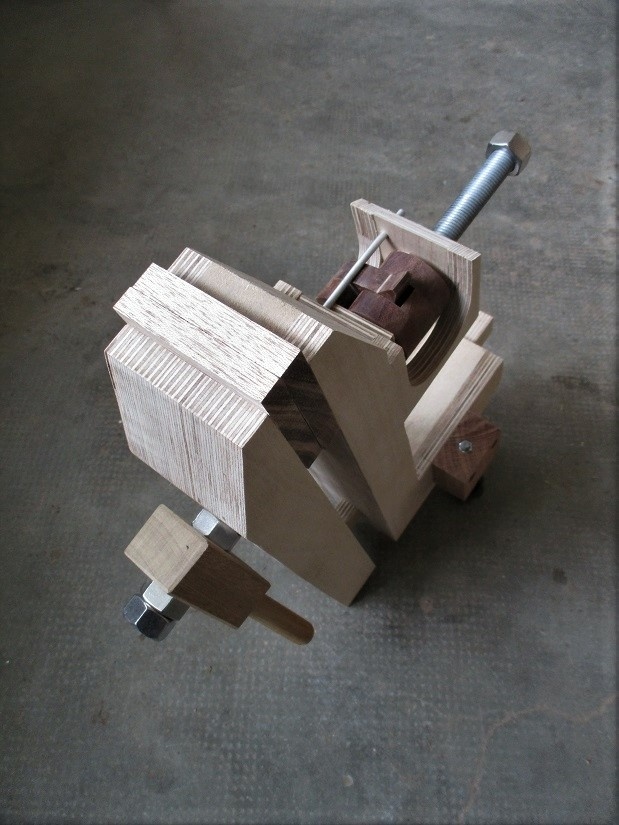

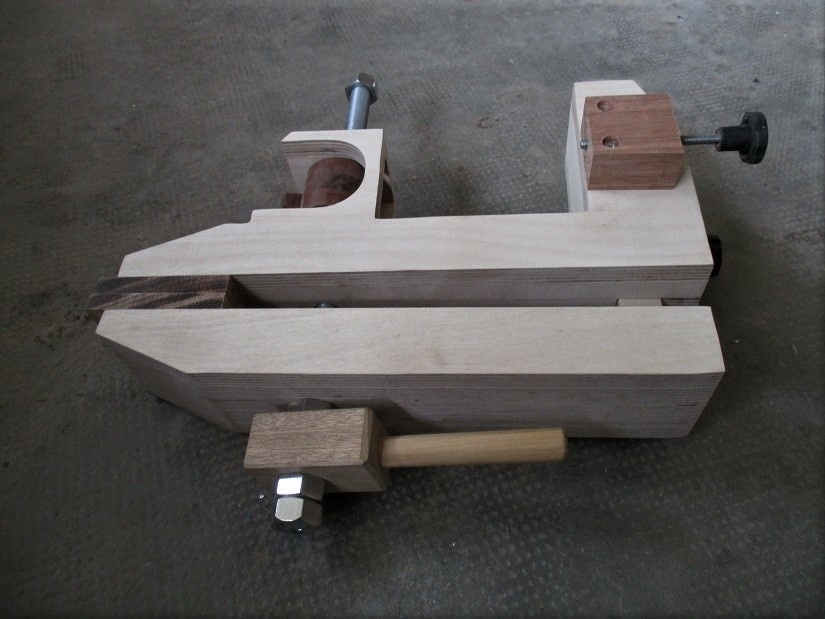

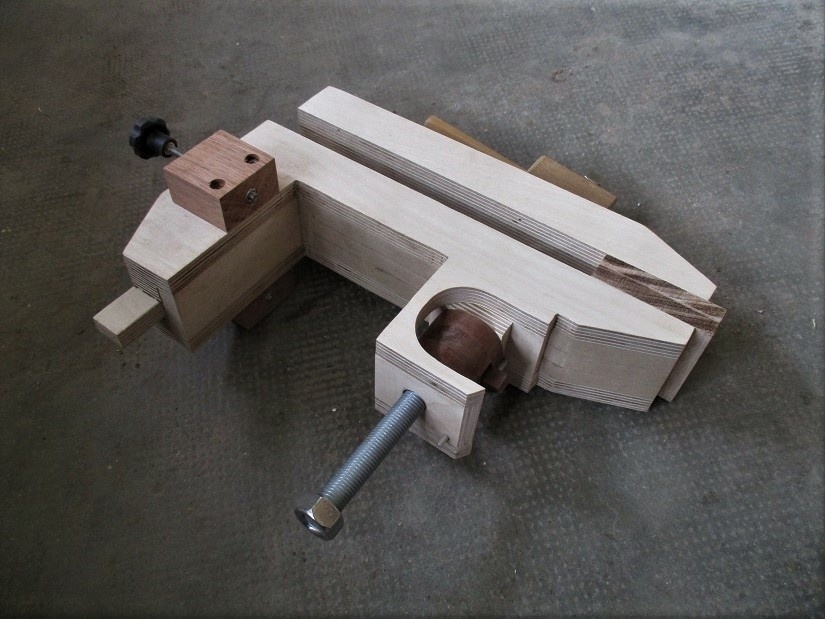

Voici donc un nouvel étau, à fixer facilement sur l'épaisseur du plateau de mon établi.

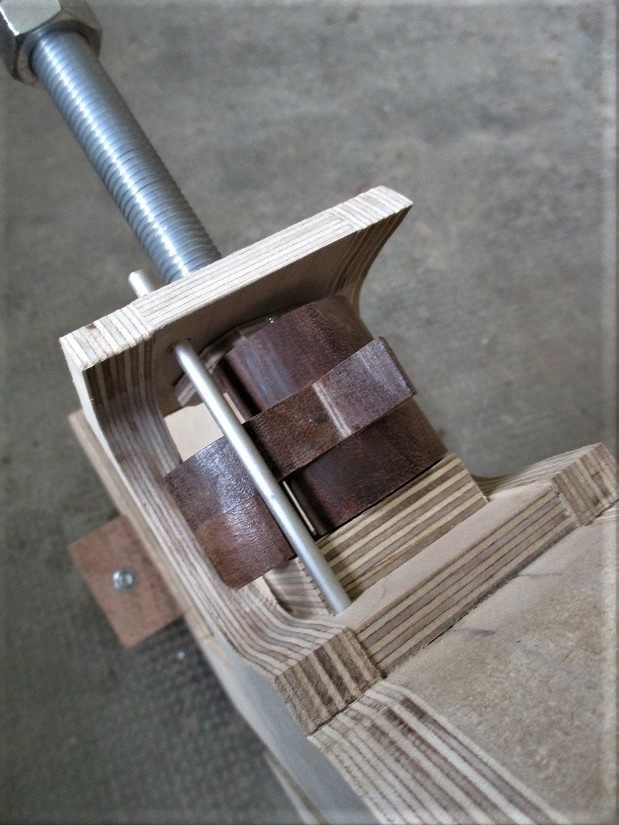

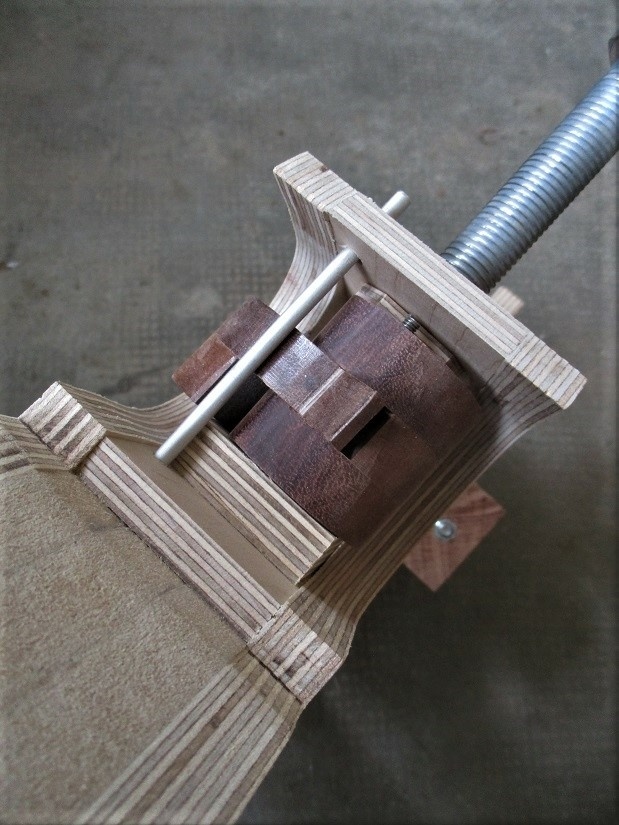

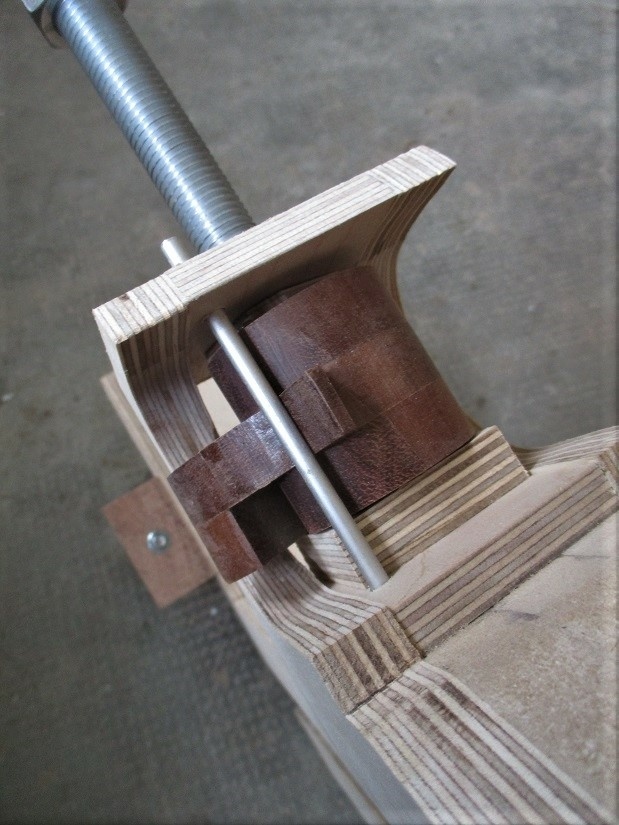

J'ai repris le système de débrayage automatique testé déjà plusieurs fois sur d'autres étaux:

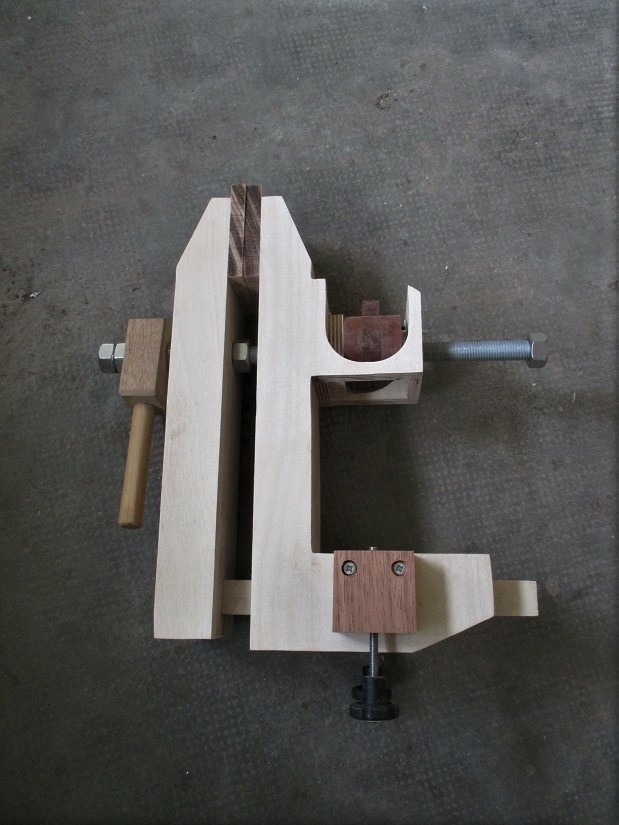

A noter qu'il n'y a pas de système en X ou autre pour assurer le parallélisme des mors. L'équerre coulissante en bas, assure le transfert des forces et garantit le parallélisme.
Publications associées
Licence
Autres créations de
Kentaro
Voir aussi
Discussions
N'as tu dont jamais fini de serrer ?
Existe-t-il chez toi un rack à presses et étaux ?
Une fois de plus il est très réussi. Tu devrais peut-être penser à en vendre une série.
IL m'arrive de passer des heures à tourner la manivelle, un coup à gauche pour débloquer, on tire, on met le bout de bois, on pousse, un coup à droite pour bloquer, un coup à gauche pour débloquer, on tire, on met le bout de bois, on pousse, un coup à droite pour bloquer, un coup à gauche pour débloquer, on tire, on met le bout de bois, on pousse, un coup à droite pour bloquer, un coup à gauche pour débloquer, on tire, on met le bout de bois, on pousse, un coup à droite pour bloquer...
Je commence à m’inquiété pour toi! ^^
En tout cas bel étau, comme d'hab.
Je pense que ça va aller...
Je n'aurai jamais imaginé que tu puisses avoir la même passion que mon banquier
Qu'est-ce qu'il est beau ! Et je suis aussi fasciné par son mécanisme que toi pour celui des couteaux
Effectivement ton banquier les préfère amovibles que fixe
Génial vas falloir que je me penche sur la question quand le confinement prendra fin es ce que tu as un pas pas où un plan du système s il te plaît
je suis aussi pour un pas a pas ou un plan, sa a l'air assez sympas comme système
Bravo pour cette réalisation !
J'ai une question : est-ce que le guide parallèle est-il suffisant pour éviter que la partie mobile se 'tord' lors du serrage ? et sinon est-ce que le fait de créer une pente sur le mors de la partie mobile permettrait de contrer cette effet ?
Oui, le guide parallèle en bas bloque tout.
Une légère pente (1°) sur le mors permet d'assurer un meilleur serrage.
Kentaro Merci pour le retour
Tiens Kentaro, ce nouvel étau en bois réveille en moi des questions d'ergonomie liée à la posture de travail sur étau.
J'ai un étau de mécanicien en acier, sur mon établi, le tout assez bas (je comparerai avec la hauteur de mon coude et de ma hanche). Trop bas je pense, des fois je suis tout penché plié.
A quelle hauteur sont tes établis par rapport à toi ? Et de combien ça surélève ces étaux en bois ? A quelle hauteur par rapport à toi se retrouvent les mors de l'étau ?
En fait, cela dépend de ce que l'on fait...
Cet étau là, qui est bas au dessus de l'établi fonctionne un peu comme une presse verticale au raz du plateau.
Par contre, j'apprécie énormément d'avoir un étau de sculpteur, qui lui, est à 30 cm au dessus de l'établi. Dans ce cas, j'ai la pièce assez haute, plus près des yeux, et pour limer, poncer, sculpter, ajuster, et même dans certains cas, pour travailler au ciseau, c'est beaucoup plus pratique.
Mon père, modeleur, qui devait faire des ajustements très précis, à la lime, au ciseau, utilisait uniquement l'étau de sculpteur, très rarement la presse verticale.
En effet, pour le travail minutieux, de petites pièces, c'est idéal que ce soit surelevé. Parole d'ajusteur (les mecs qui voient un dixième de faux à l'oeil
), étau : mordache à hauteur de coude. Et c'est vrai que pour limer, c'est l'idéal.
Très belle réalisation avec une mention spéciale sur la vue du système Quick release en action
Looks very interesting - I might attempt to make one. Good Job
