Salut,

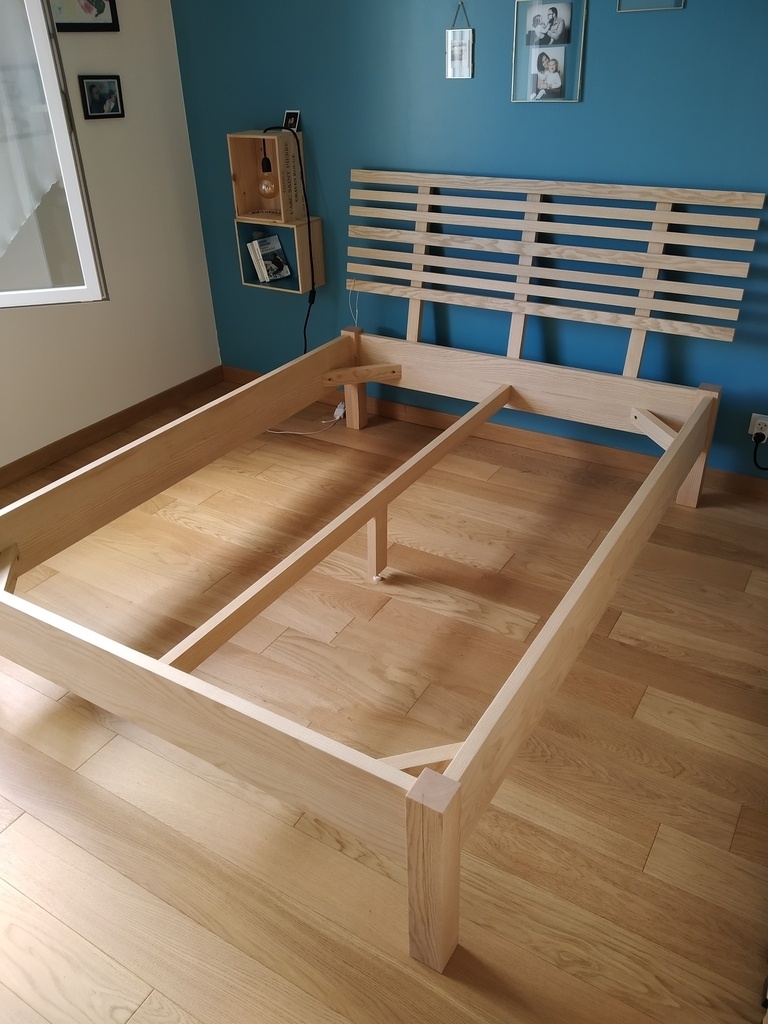

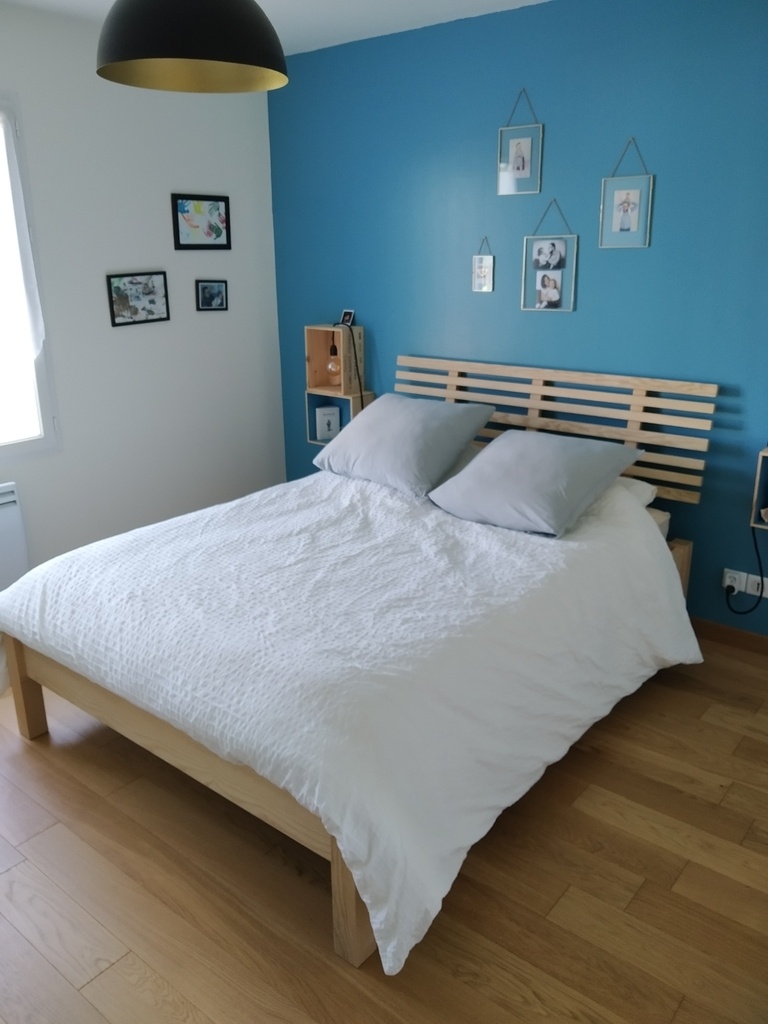

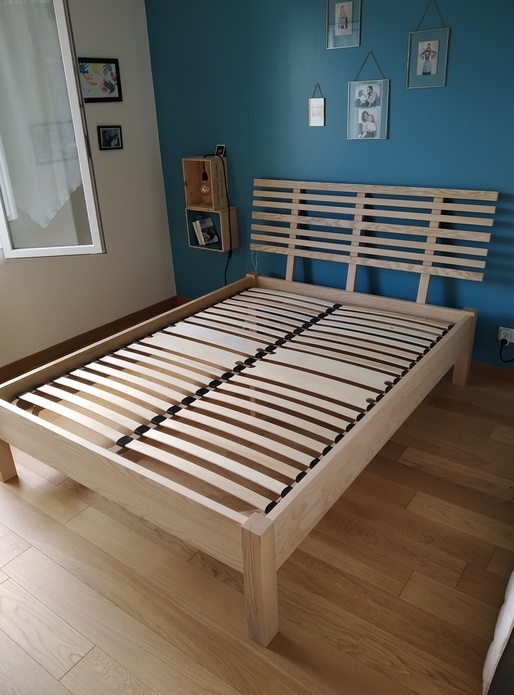

Je partage avec vous un de mes derniers projets, un cadre de lit prévu pour accueillir un sommier et un matelas de 140 x 190 cm.
J'ai fait un plan sommaire, que je pourrais partage si vous voulez, mais je ne suis vraiment pas un pro de sketchup ; je l'utilise surtout pour définir les côtes générales et établir ma fiche de débit avec le plugin de Boris Beaulant.
Le plus sport a été de dégauchir des pièces aussi longues sur la kity 635, mais avec des servantes à rouleau et en prenant son temps, ça se fait bien.

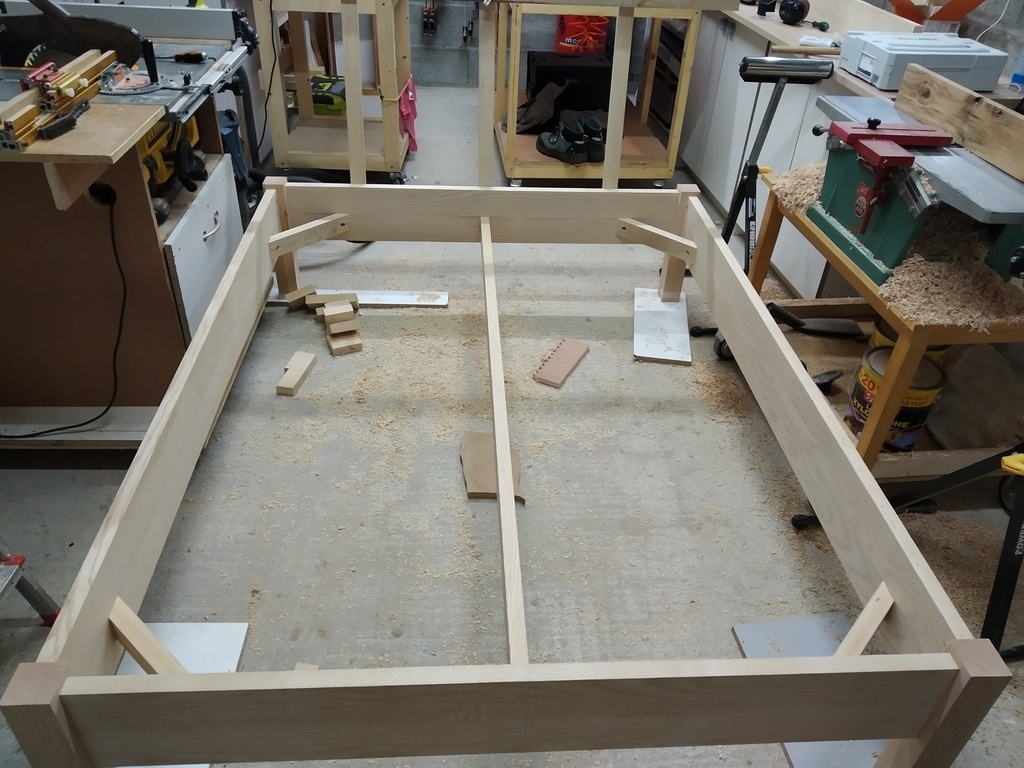

la place est limitée dans l'atelier alors j'ai du souvent enjamber le cadre pour prendre mes côtes.

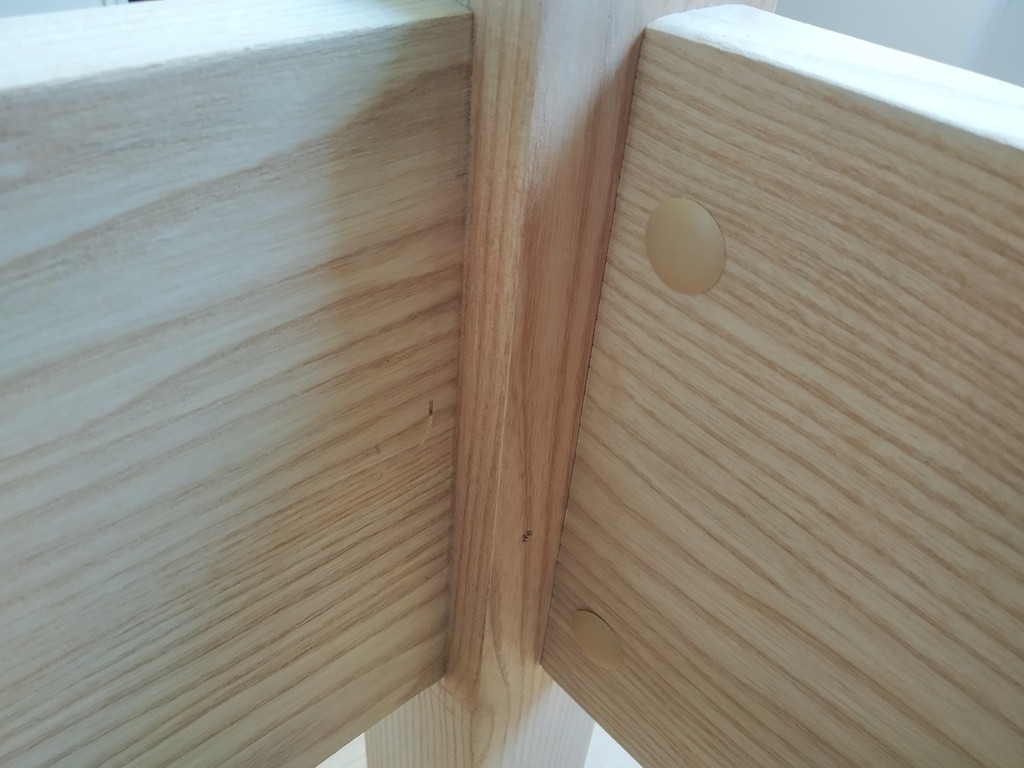

Les pieds sont collés avec les "courts pans", les longs pans sont quant à eux solidarisés par des dominos démontables, tout comme la barre centrale.

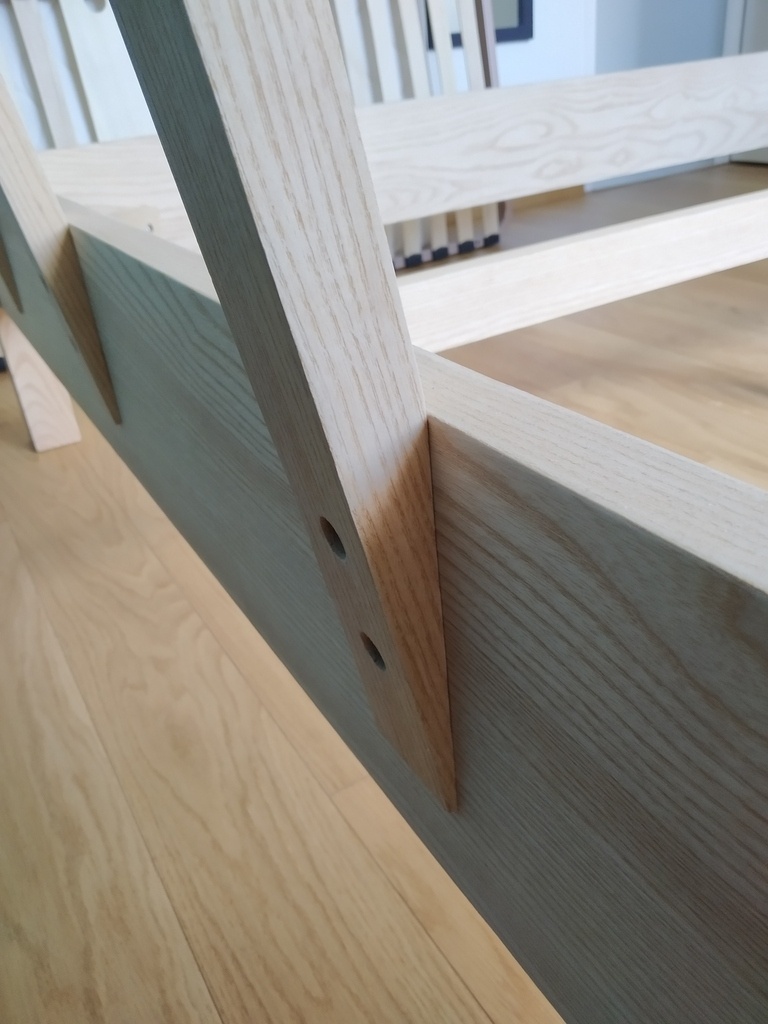

J'ai réalisé un gabarit pour positionner la domino et fraiser les pieds car je voulais que les pièces soient décalés en profondeur et en hauteur par rapport aux pieds.

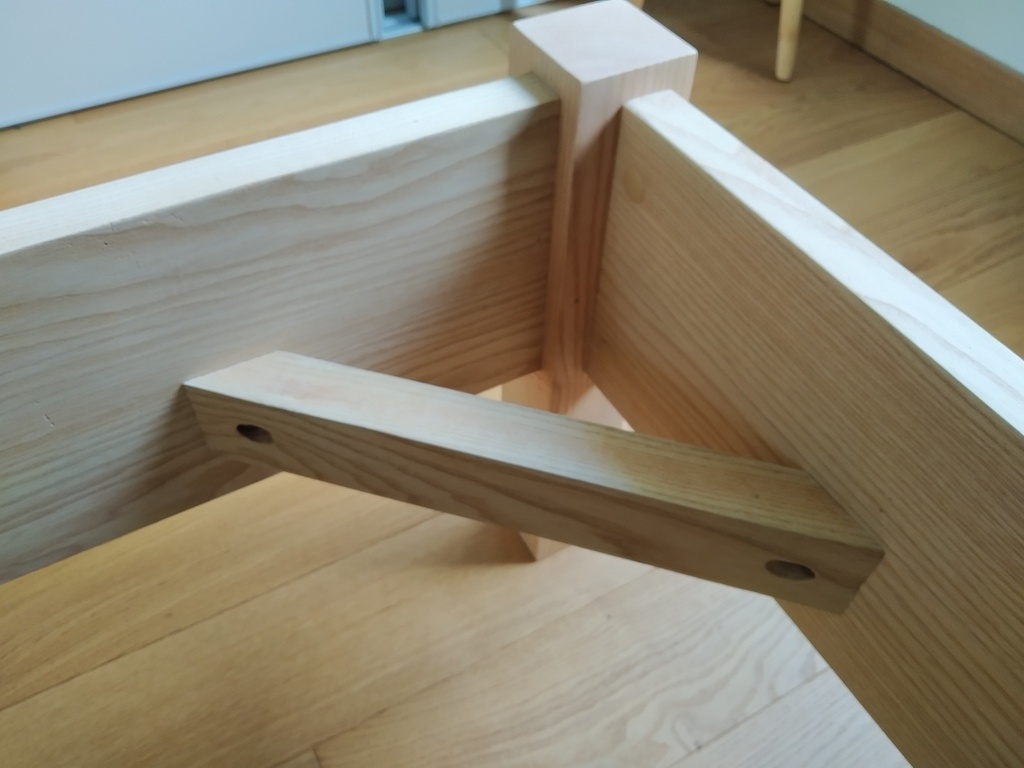

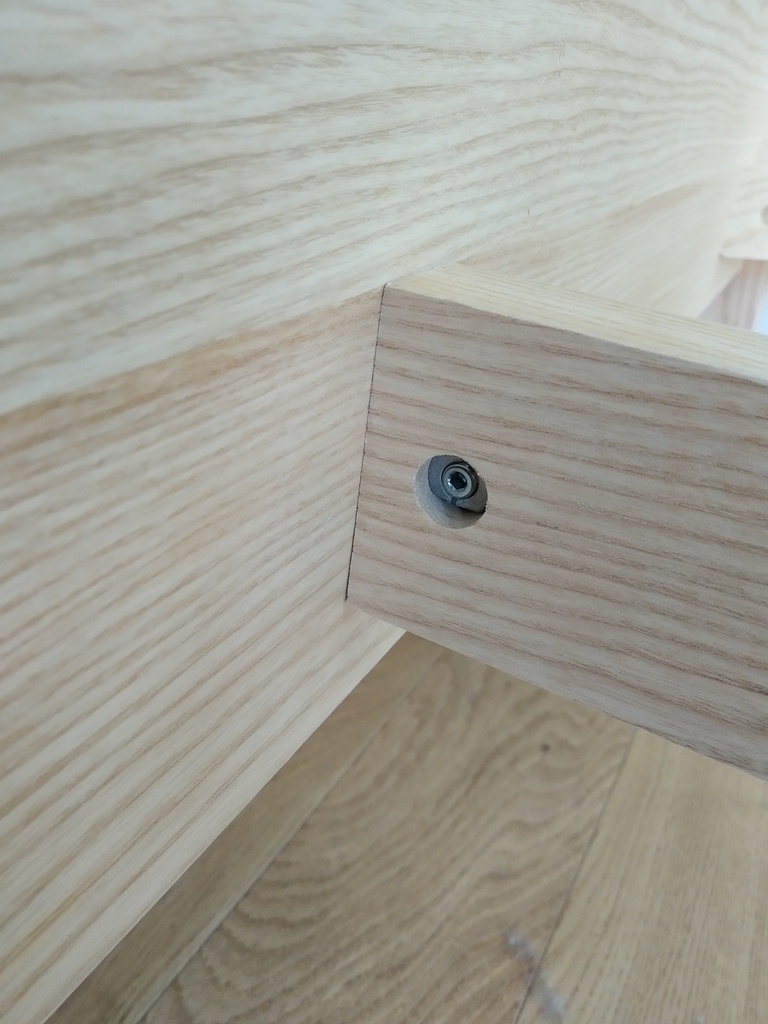

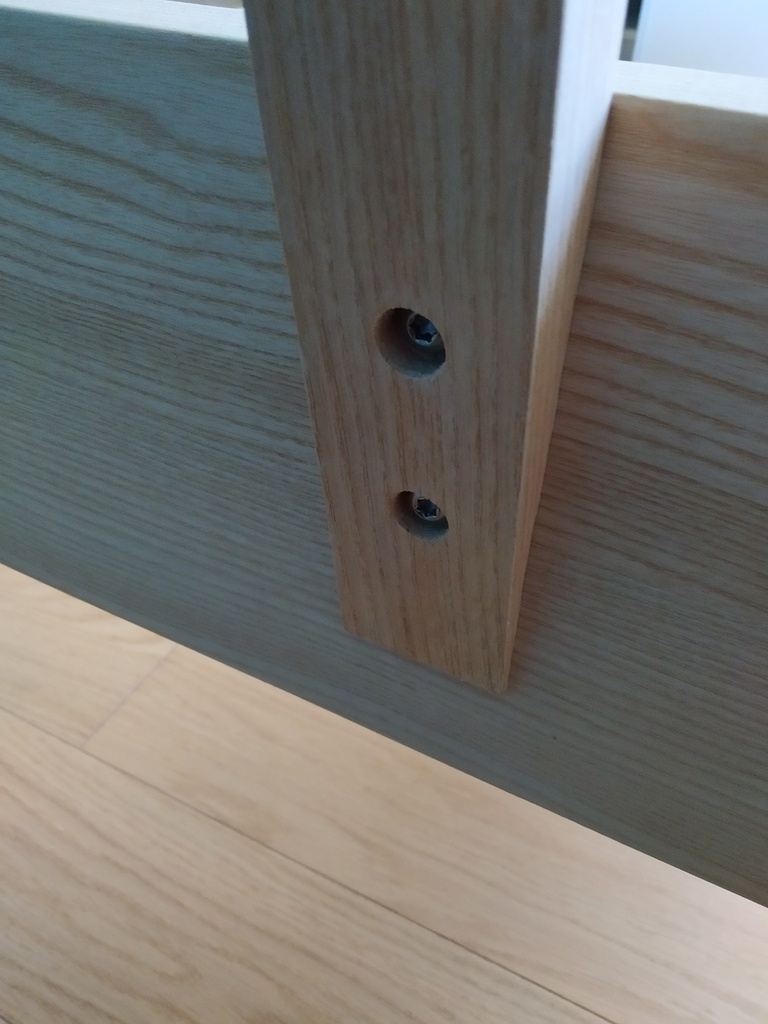

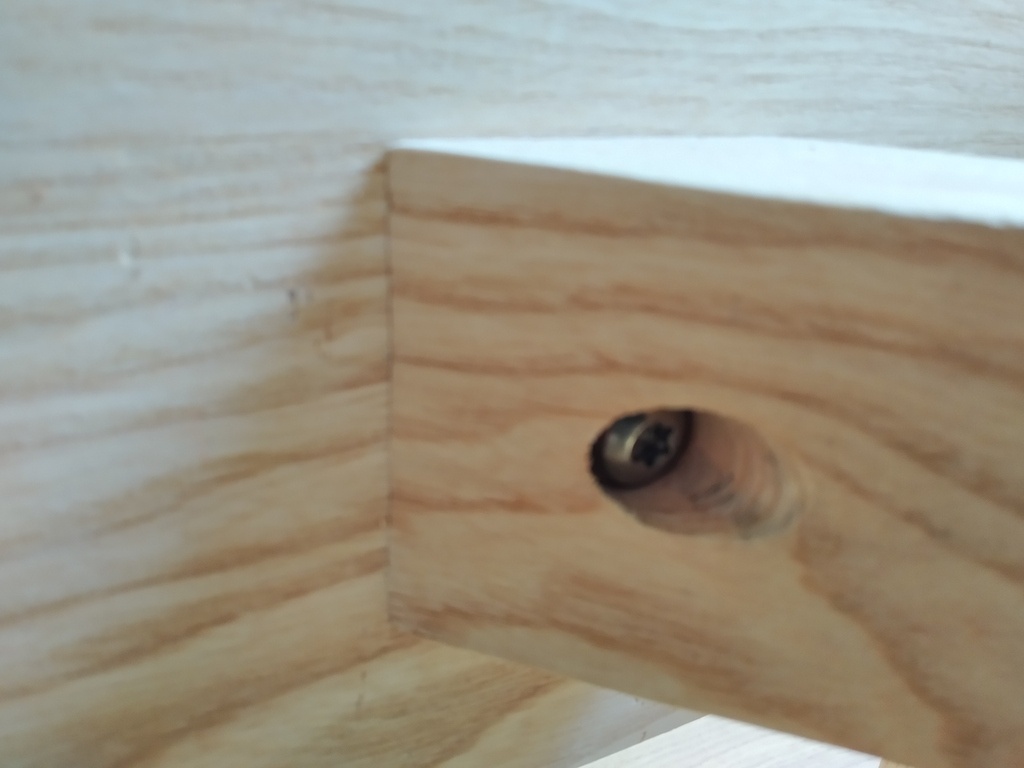

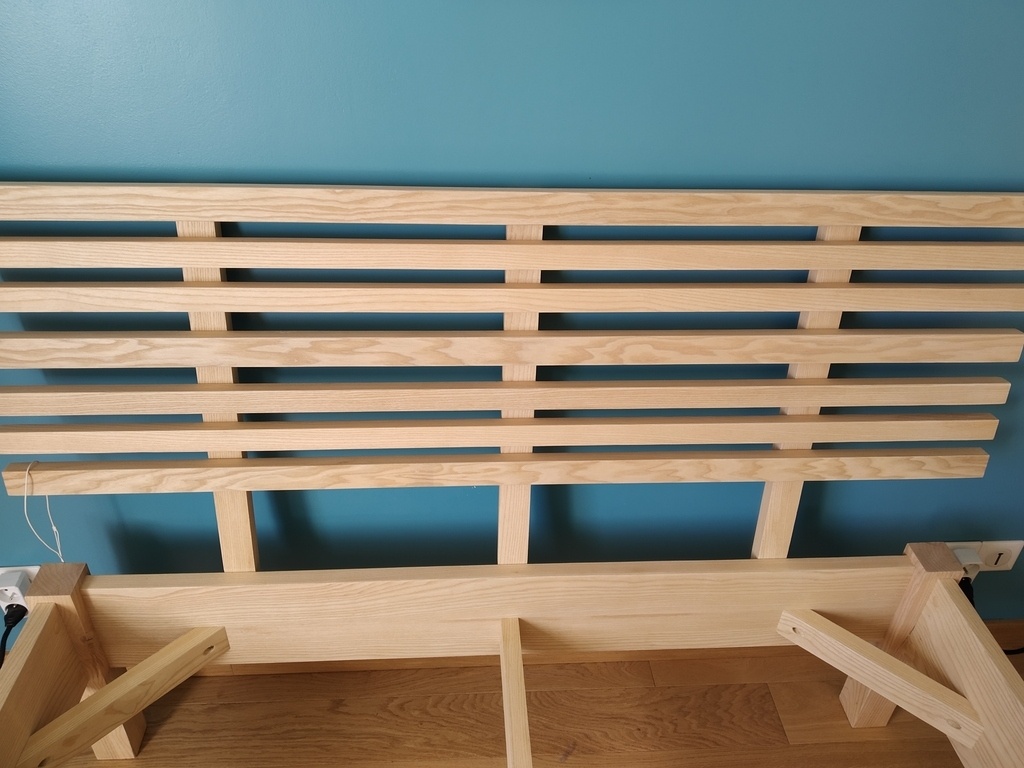

La tête de lit et les renforts d'angle sont assemblés à l'aide de vis et d'inserts filetés.
Une fois que tout est vissé, ça ne bouge pas d'un millimètre, et le cadre est très rigide.

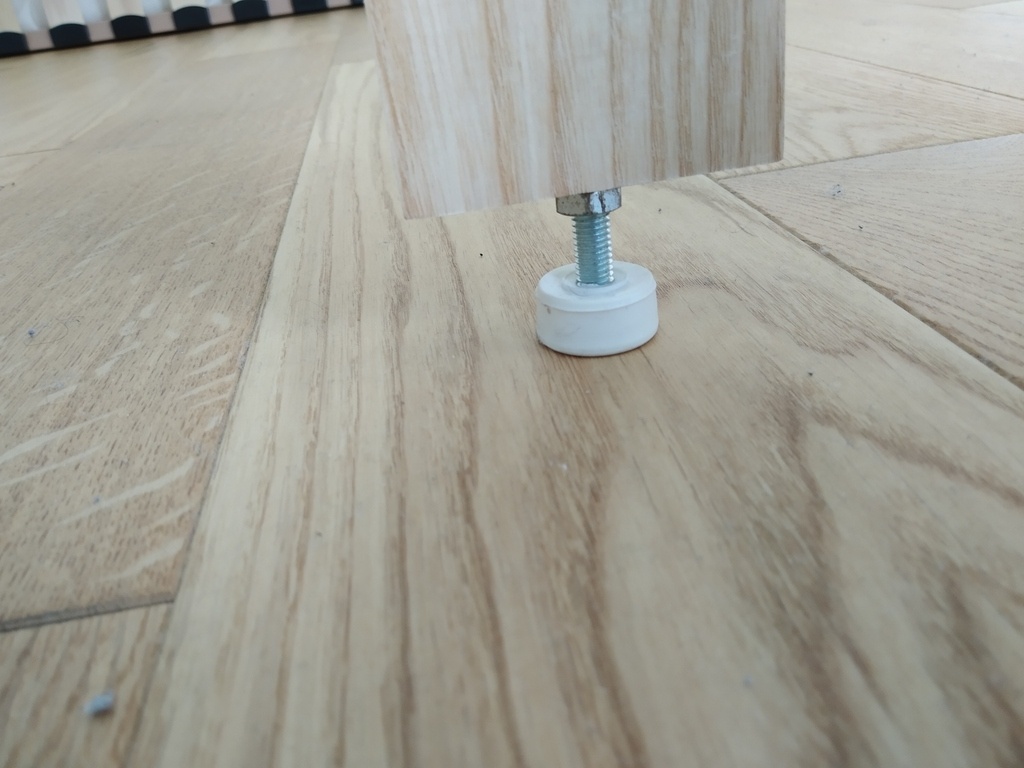

j'ai mis un pied réglable au centre de de la barre centrale pour rependre le poids.

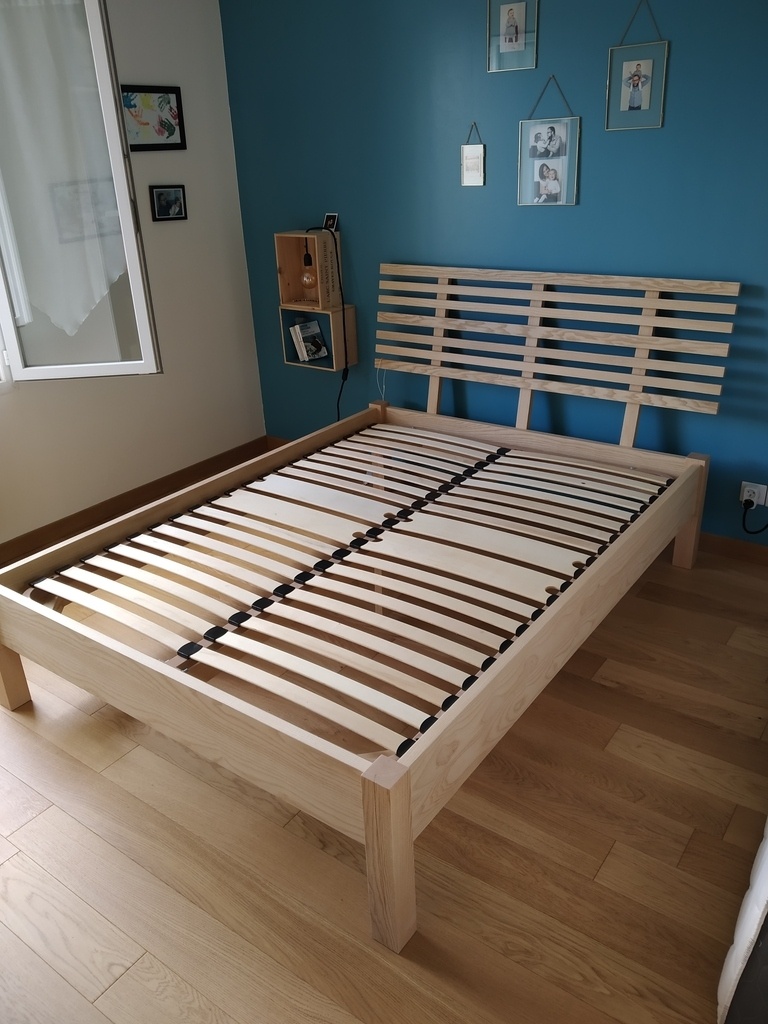

Pour le sommier, je me suis contenté de reprendre celui que nous avions jusqu’à présent en lui enlevant les pieds.
3 grosses journées de travail et 80 euros de bois, et il me reste un plateau d'environ 1.80m par 45cm. Je suis curieux de savoir combien coûterait un lit comme celui-là réalisé par un artisan ?
J'ai acheté le kit de domino démontable pour l'occasion, mais comme j'aurais deux autres lits et des caissons de cuisine à faire, le coût s'amortira dans le temps.
Pour la finition, j'ai passé deux couches d'huile environnement blanchon.
Je me suis inspiré de deux réalisations publiées sur le site, pour le design de la tête de lit, et la conception générale avec les dominos démontables. Merci à Jean Marie Vauchez et Marco61 pour leur partage.
Publications associées
Licence
Discussions
J'aime bien le rendu, bravo !
Je me pose la question de la barre centrale : est-t-elle vraiment nécessaire ?
Merci
Merci beaucoup !
je ne sais pas si elle est indispensable, mais j'ai vu beaucoup de lits construits sur ce principe.
Elle a l'avantage de reprendre une partie importante du poids au centre et soulage les renforts d'angles.
Il est sympa! Tu pourrais me donner les différentes sections de bois utilisées pour les pieds et les traverses ? C'est sûr ma to do liste pour bientôt (quand je pourrais acheter du bois...) merci!
Salut,
Ce sont les dimensions pour un sommier de 140*190.
Pour les traverses courtes :
1390mm x 200mm x 30mm, ce sont deux sections de 100mm assemblées.
Elle sont solidarisées aux pieds par 4 dominos 8/50 de chaque côtes.
Pour les longs pans :
1890mm x 200mm x 30mm, idem ce sont deux sections de 100mm assemblées.
Ils sont solidarisés aux pieds par 2 dominos 10/50 et deux dominos amovibles de 8 par côtes.
Les pieds :
450mm x 70mm x 70mm
Les traverses sont fixées a 16mm en retrait par rapport au sommet et 13mm en retrait par rapport a la face extérieure; dimensions totalement arbitraires, mais a ne pas choisir au hasard car ça influe sur la place dispo à l’intérieur du cadre ;)
Dis moi si tu as besoin d'autre chose.
Super merci beaucoup!
J'aime beaucoup le résultat. Belle finition et beaucoup d'attention pour les détails (ce que j'ai bien du mal à faire
)
Merci pour ton commentaire. Pourtant tes réalisations ont l'air plutôt soignées !
Bonjour
Est ce trop tard pour te demander ton plan et ta fiche débit?
Je voudrais reproduire ta création.
Par avance merci
Salut,
Désolé pour le délai de réponse. Je n'ai pas réellement fait de plan, ni de fiche de débit. J'ai détaillé les cotes dans une réponse à un autre commentaire. Avec ça tu devrais pouvoir extrapoler une fiche de débit
