Herlem

Truc pour tourner en rond


Biensur que ce truc est adapté à une certaine marque de défonceuse.

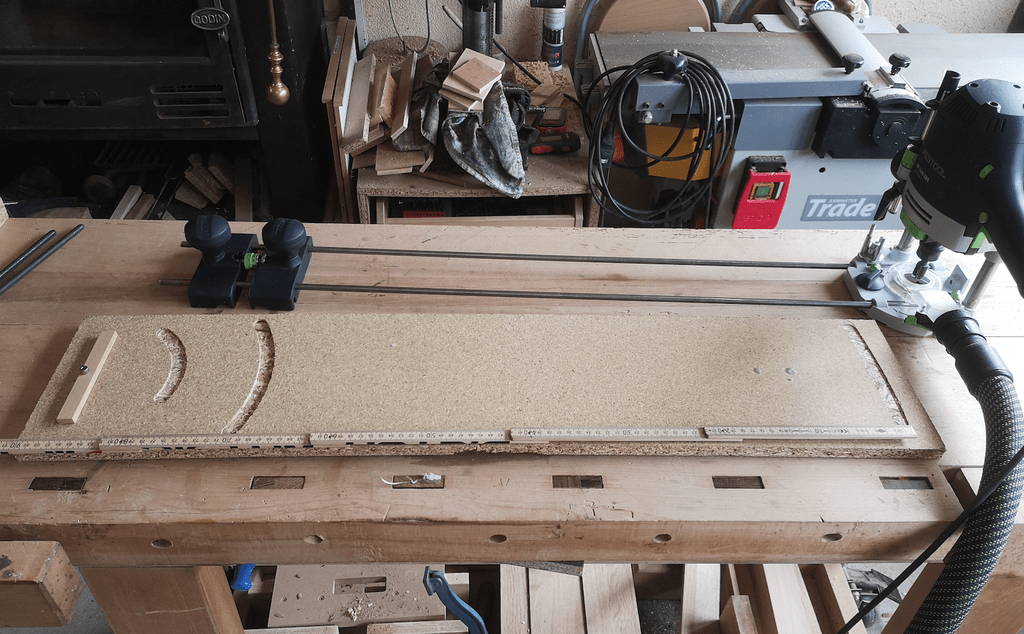

C'est donc un petit bout de bois avec une vis pour transformer un système de guidage linéaire en compas.

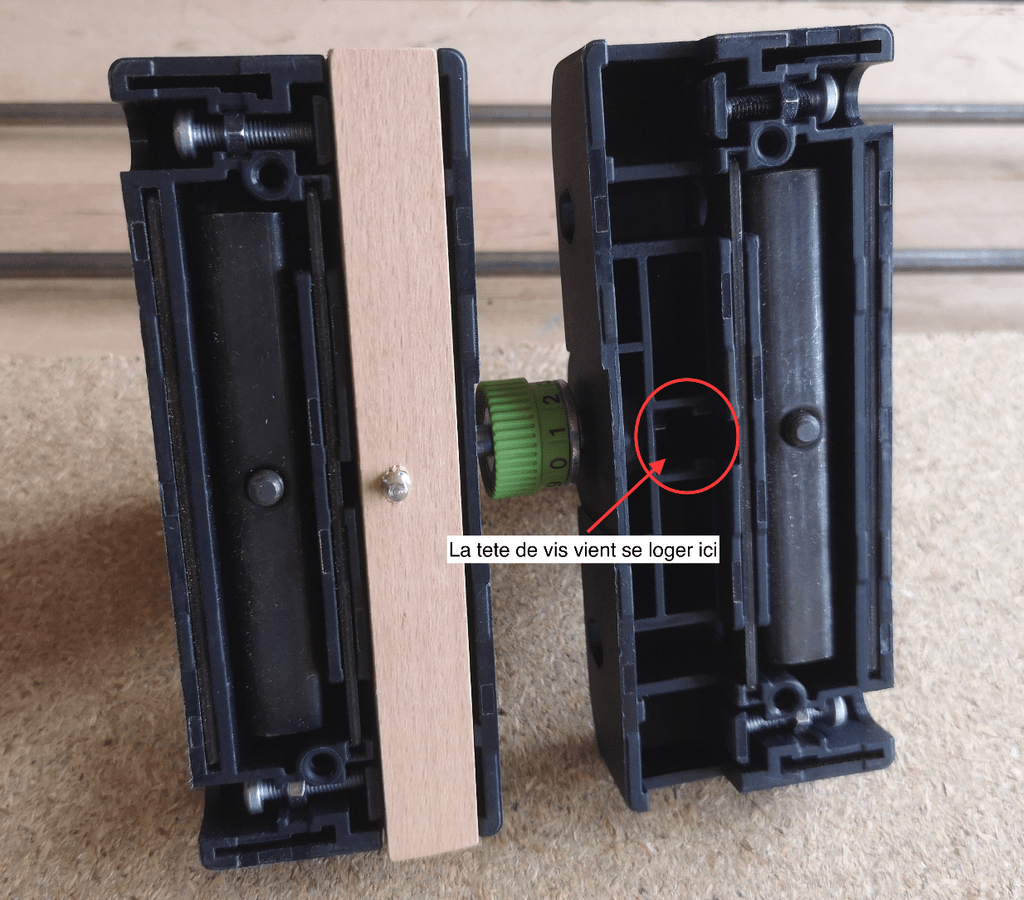

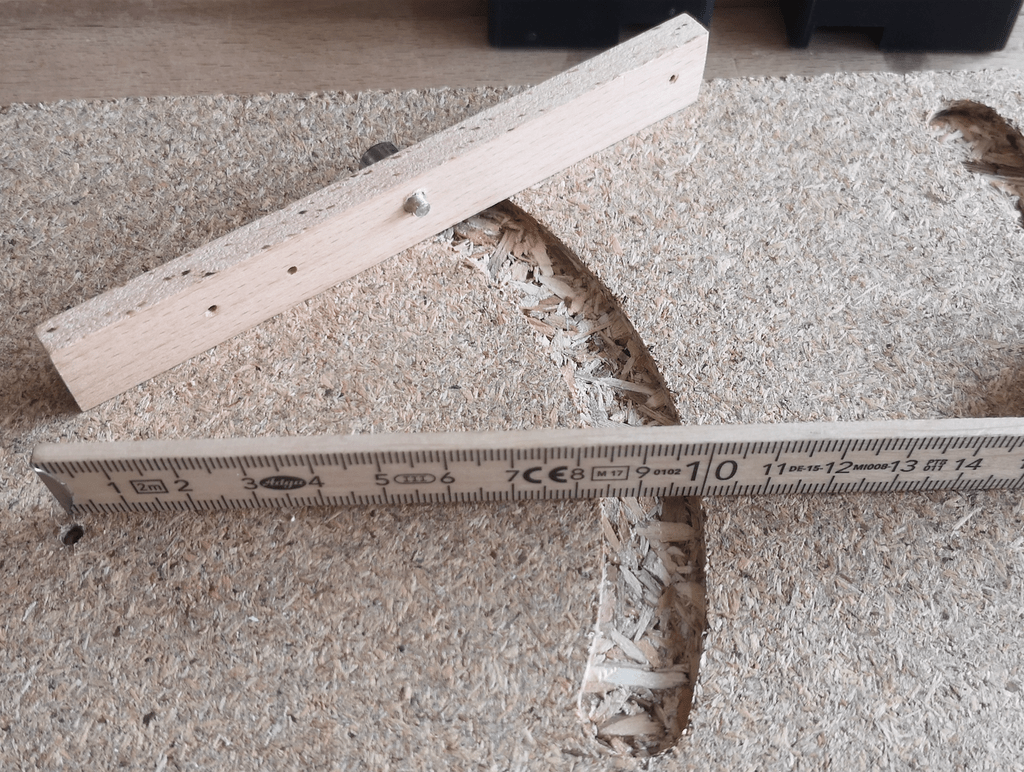

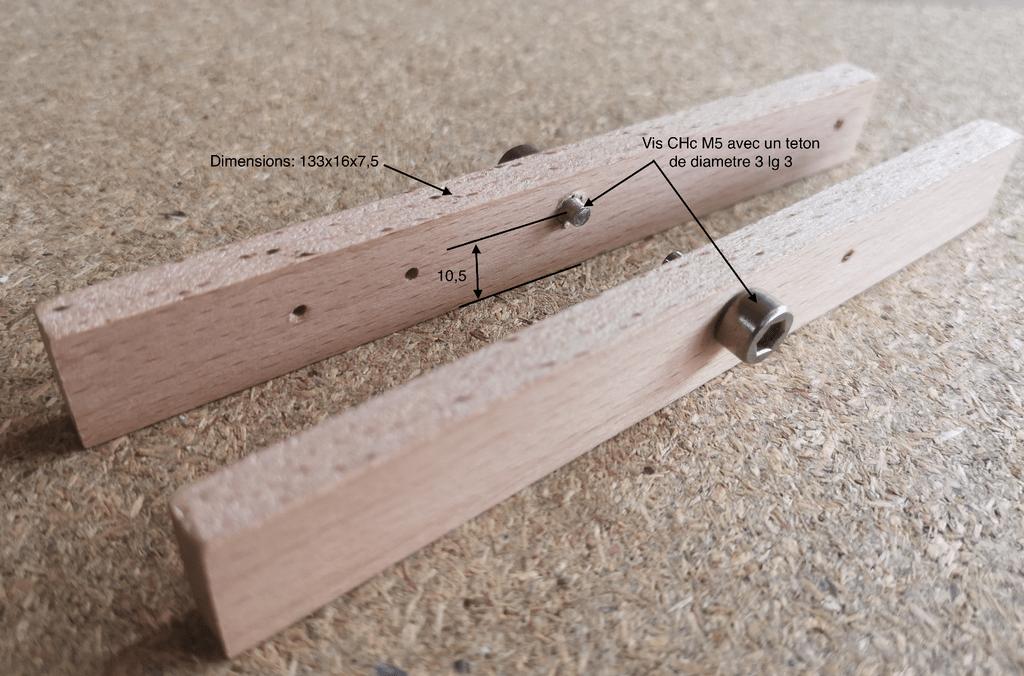

J’ai fait ça avec une chute de hêtre, cette pièce s’adapte au système guidage sans outil. On peut faire des rayons mini de 92 mm. On peut profiter du réglage fin pour ajuster les rayons à usiner.
Je n’ai jamais trouvé d’astuce de ce type sur internet, peut être que ça peut aussi s’adapter pour d’autres marques de machines.


Discussions

Herlem  a publié la création "Truc pour tourner en rond".
il y a 4 ans
Didier
( Modifié )

Tu peux aussi te servir du réglage de cette façon :

L'avantage de ta solution, c'est d'éviter l'épaisseur sous la défonceuse.
L'avantage du pivot fixe, c'est de pouvoir "mémoriser" la position (trou pour bague de copiage) ou d'utiliser la trace de la fraise pour positionner précisément le départ d'un arc de cercle.
Si le pivot ne dépasse pas, le rayon mini peut être très faible.

Herlem

Tu as raison
Ta solution permet de plus petits rayons. Avec ma solution, en utilisant du rond étiré de diamètre 8, on peut envisager des grands rayons

Didier
( Modifié )

Oui l'étiré de 8 permet des grands rayons :
