Ce gabarit a été réalisé il y a quelques années. C'est le plan de mat73230 qui m'a donné l'idée de le partager. S'il peut lui être utile, j'en serai ravi.

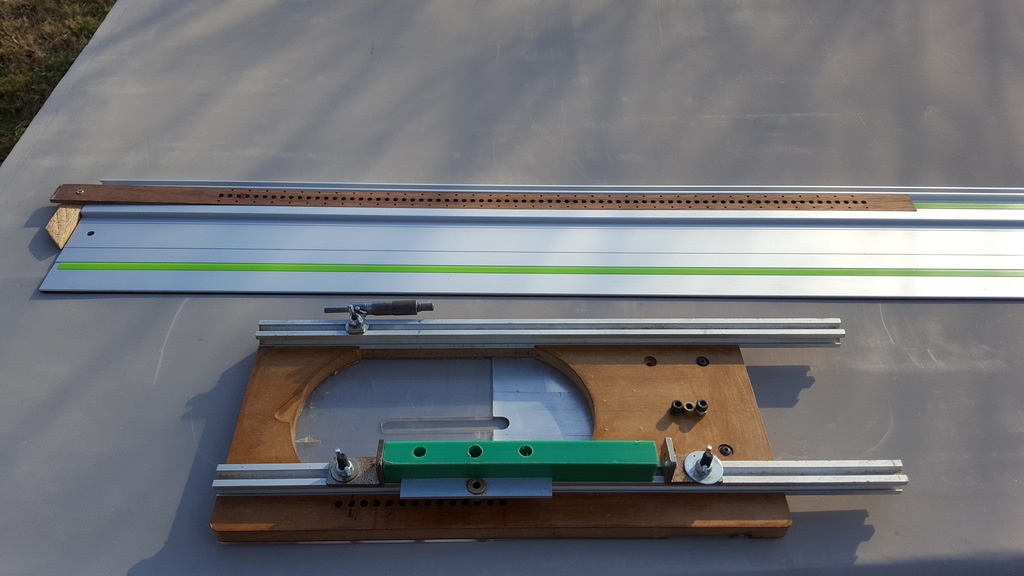

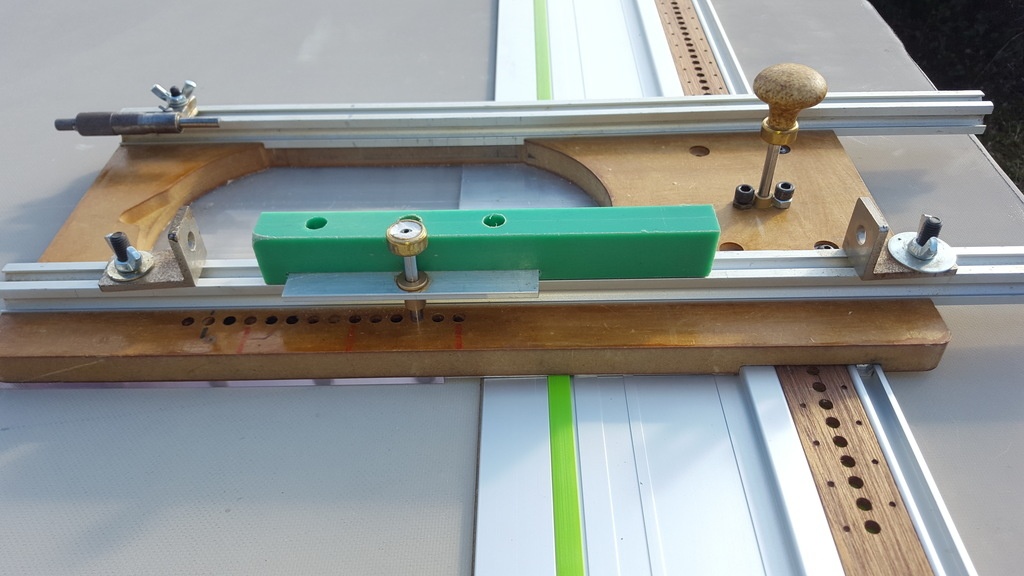

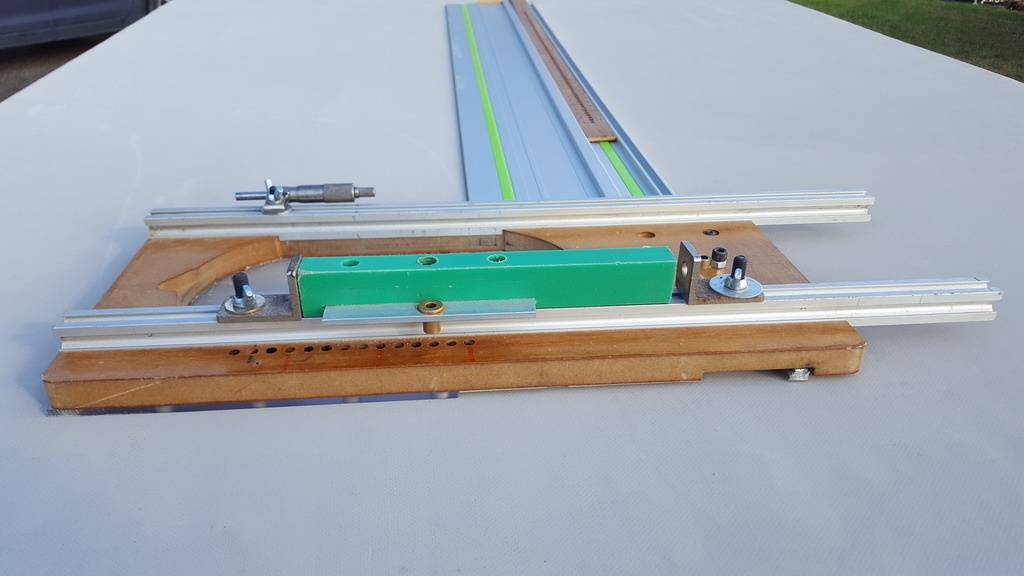

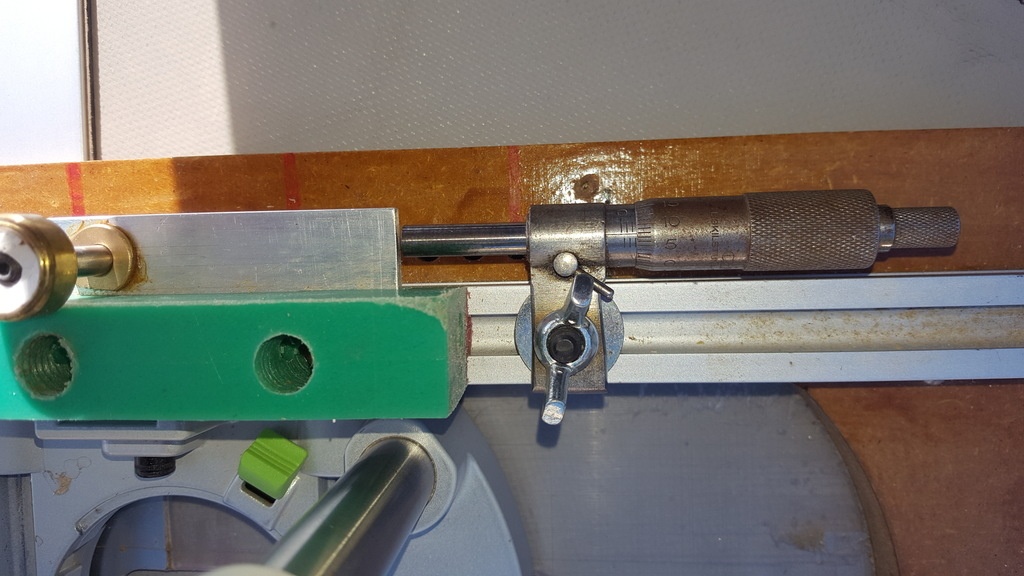

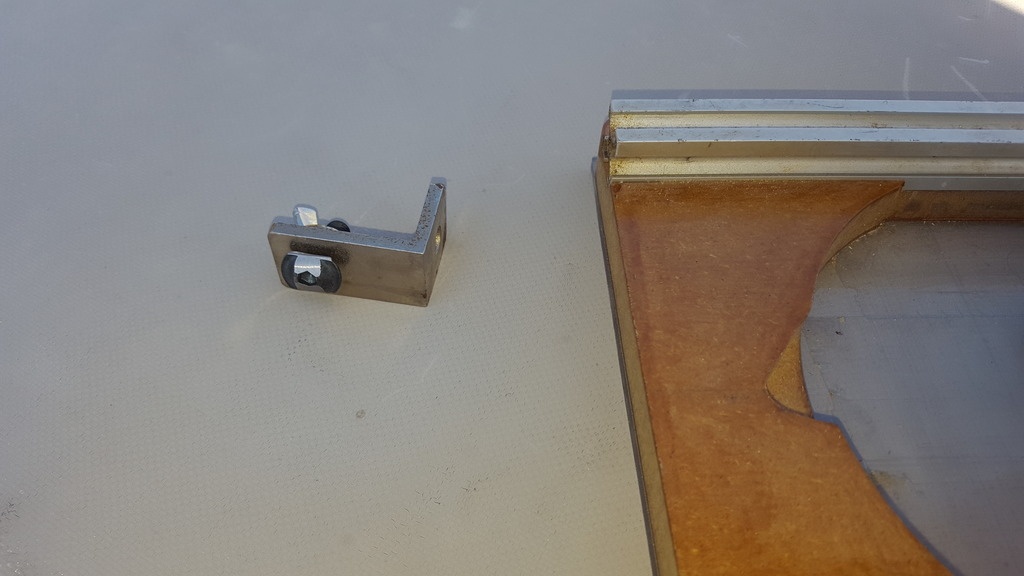

A la base, je le destinais à la réalisation de rectangle : entre deux butées sur le rail et entre deux butées sur le gabarits. Puis je l'ai complété avec des perçages tous les centimètres pour indexer et par le vernier d'un vieux micromètre découpé.

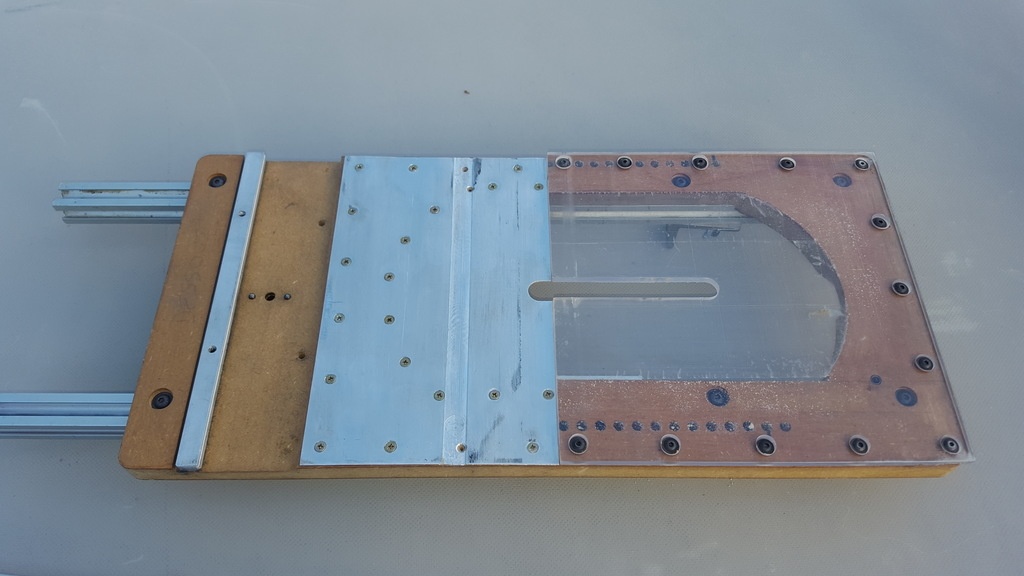

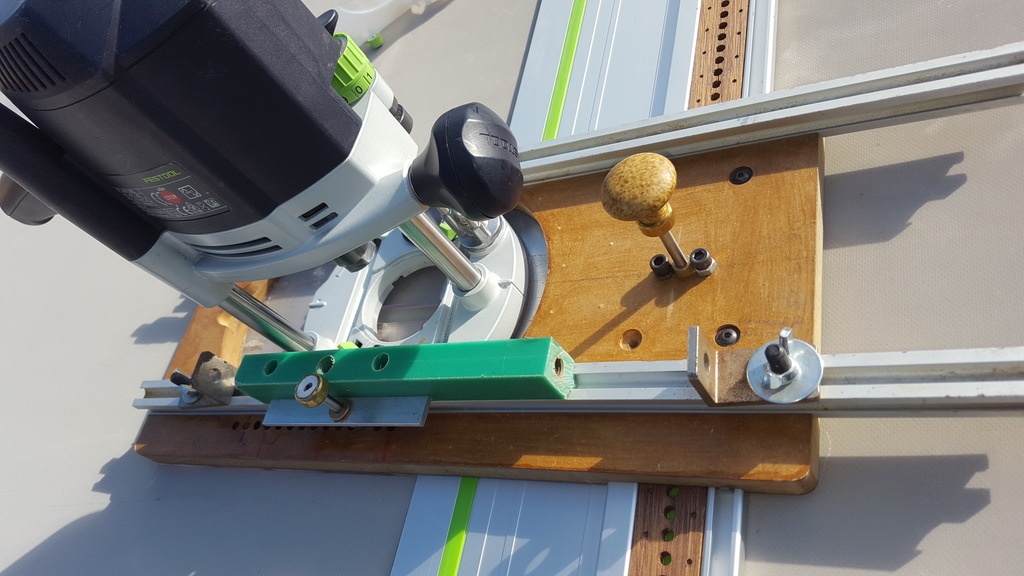

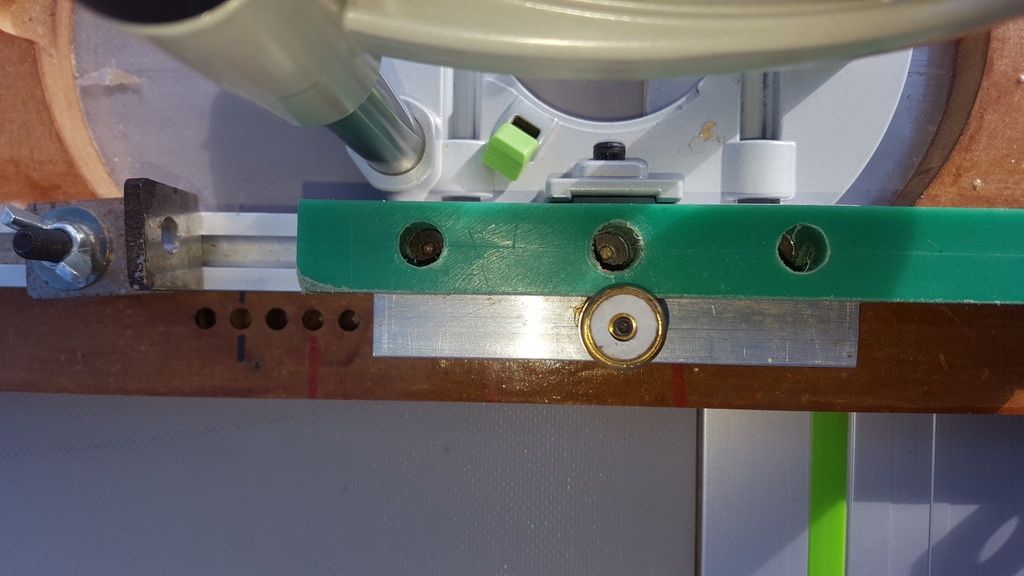

La défonceuse est fixée sur un chariot qui coulisse dans un rail alu de 20x20, pour un mouvement perpendiculaire au rail.

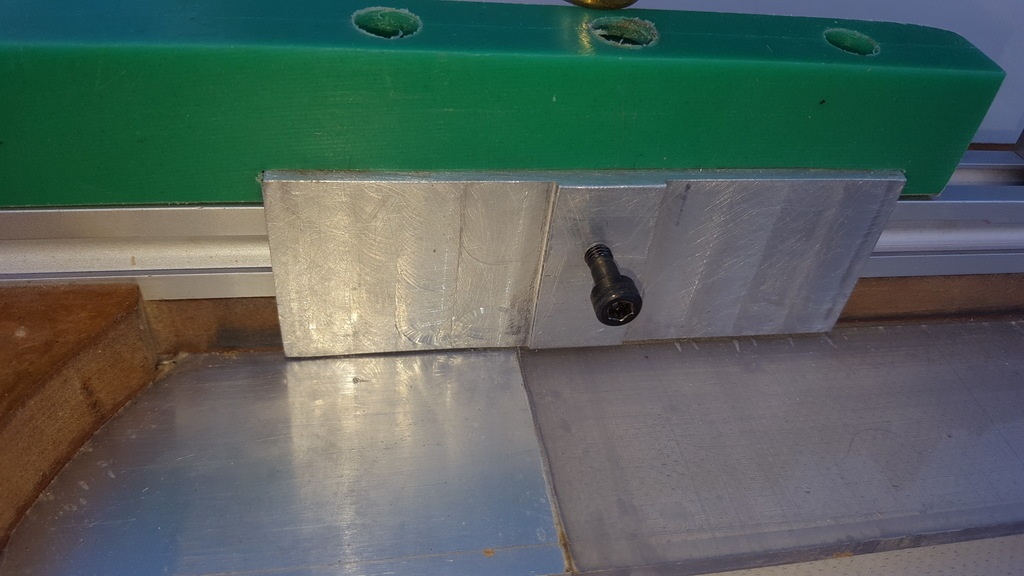

Certains usinages, notamment pour les pièces en alu, ont été réalisés avec ma défonceuse sur table XY.
En perçant le CP fixé sur le rail tous les 32 mm, il est possible de l'utiliser pour percer des montants pour étagères réglables au standard 32.
Publications associées
Licence
Autres créations de
Didier
Voir aussi
Discussions
Ah tien j'aurai pas u l'idée de prendre comme point fixe la vis d'écart de niveaux de la def. Je retient l'idée.

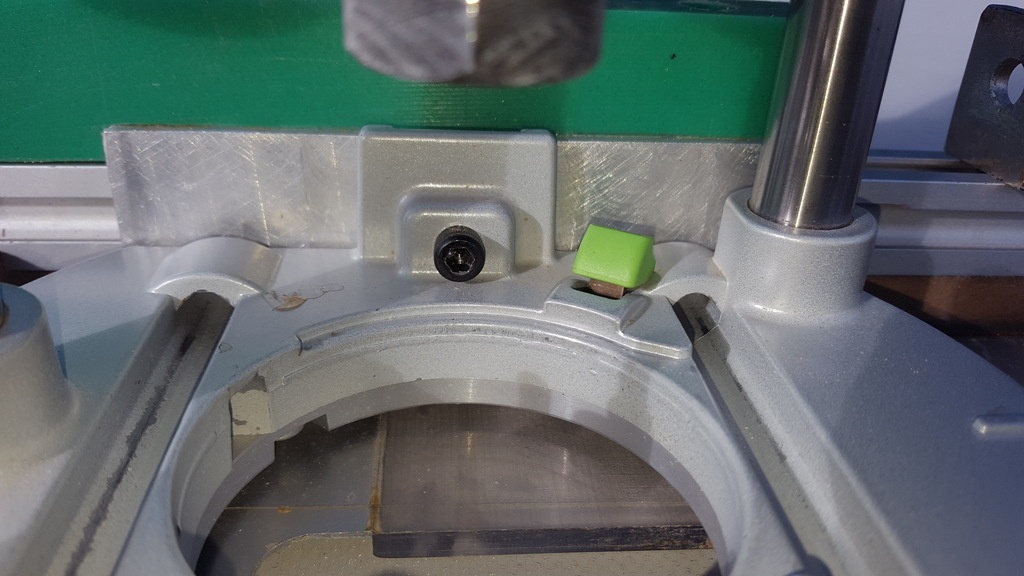

La vis M5 passe à travers le trou Taraudé M6.
La semelle est assez rigide pour des passes raisonnables ;)
