Bonjour tout le monde

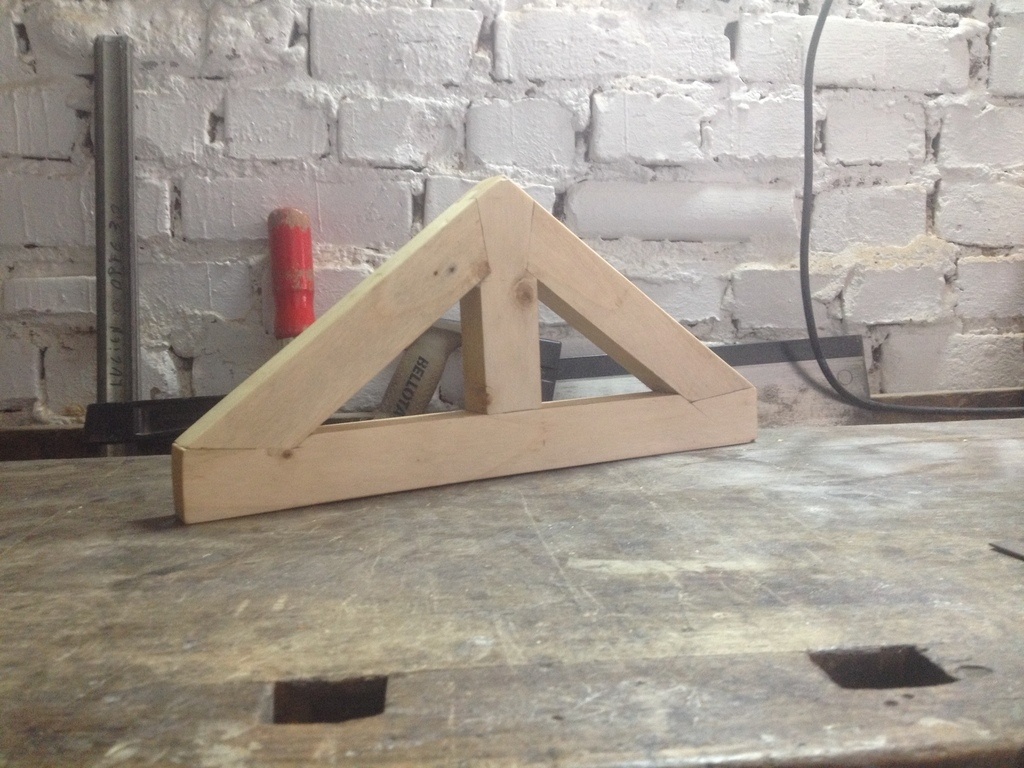

J'ai fait un essai de ferme de charpente, parce que j'avais envie d'essayer.

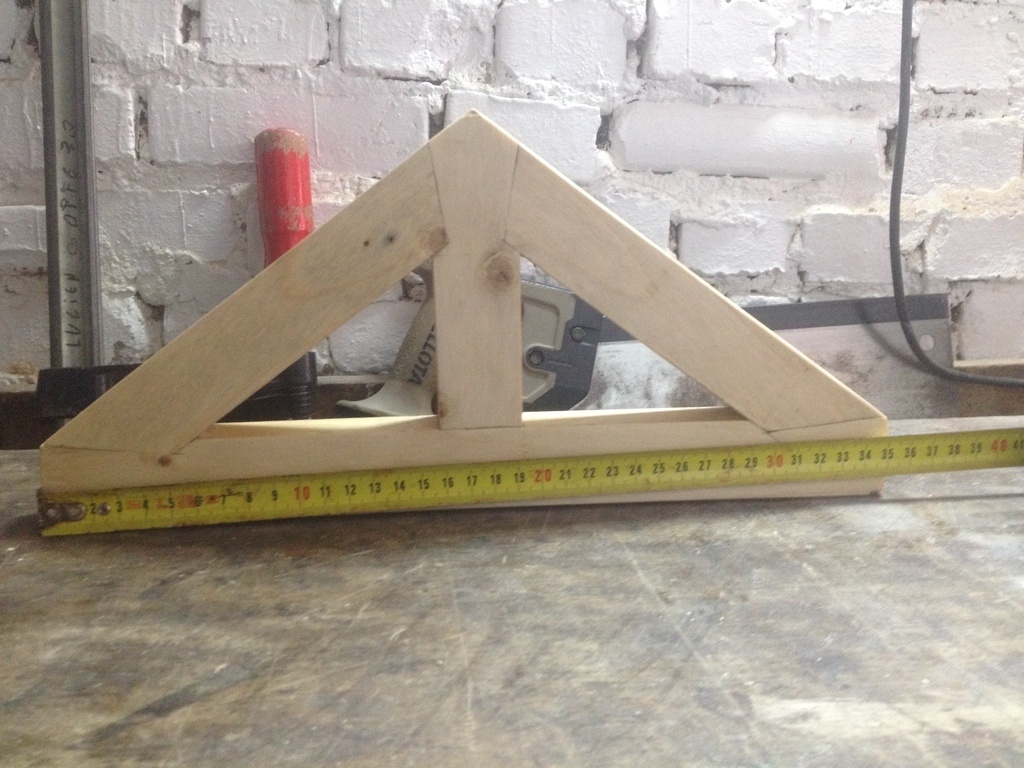

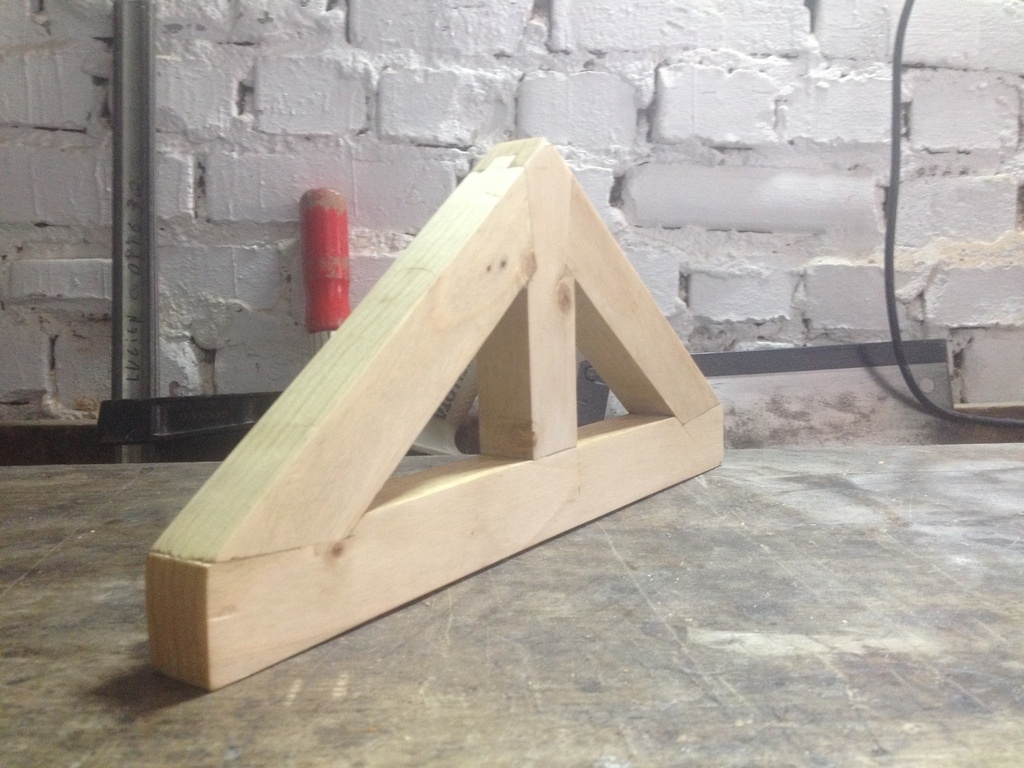

Cela fait 35 cm de long pour 16 de haut. C'est en pin de récupération, ça vient de la caisse d'emballage du lave-vaisselle.
La section du bois est de 27 par 35mm.

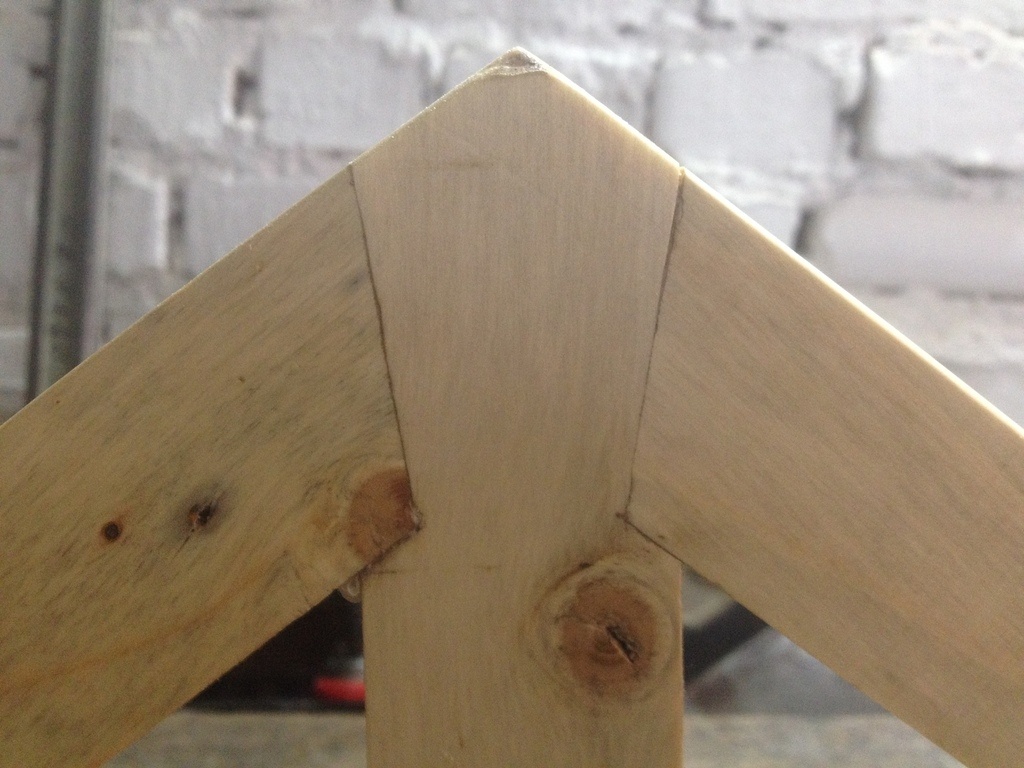

Assemblages par tenon-mortaise avec embrèvements (sauf à la base du poinçon, à l'assemblage poinçon/entrait)
JOYEUSE SUITE DE CONFINEMENT A VOUS
P.S : Si vous avez des remarques à faire, dites-les sans hésiter, je n'ai aucune connaissance ni aucun apprentissage en charpente, pour réaliser cela, je me suis basé sur quelques infos glanées ici et là.
J'ai donc tout a apprendre en charpente.
Licence
Autres créations de
Lucien le Forestier
Voir aussi
Discussions
C'est un début !! maintenant prochain exercice il faut faire une vraie ferme (à échelle réduite) avec son épure !
Mignon!

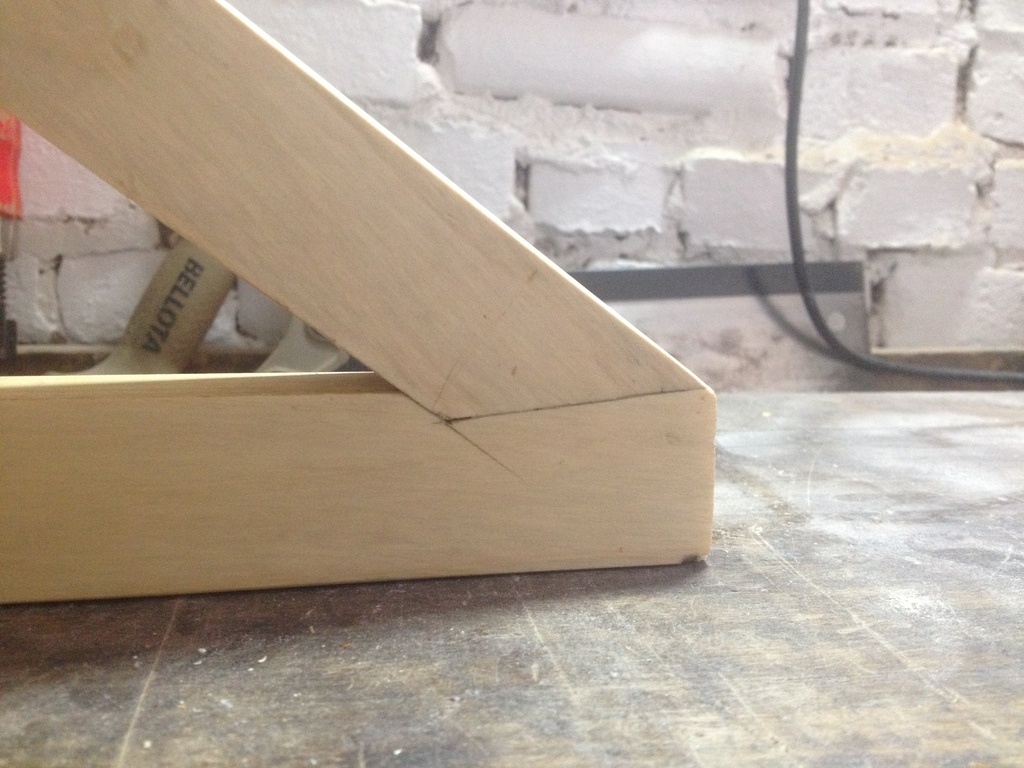

Par contre ton embrèvement en pied d'arba n'est pas correct. Si tu n'as pas de bois qui reste en bout d'entrait pour faire un embrèvement en bout classique, tu peux en faire un en gorge ou avec un about décalé comme indiqué dans le pas à pas de sylvain ici.
Pour l'assemblage poinçon/entrait par contre il fallait faire un tenon/mortaise!
C'est un tenon mortaise pour le poinçon/entrait, mais sans embrèvement, c'est cela que j'avais voulu dire
Une fermette ?...non une fermounette ?
Les premiers pas dans la charpente! Tes assemblages en pied ne vont pas, à moins de la jouer "à l'américaine" en mettant une bride en métal. Le poinçon doit être libre et ne pas appuyer sur l'entrait (malheureusement bien des charpentiers ne l'ont pas compris, un entrait plein est différent d'entraits moisés). Pour les assemblagesn le pas à pas de Sylvain est vraiment sympa! Avec le temps chacun ses techniques tant qu'elles sont claires et efficaces!
+1 le travail tirant est peu compris par beaucoup !
Et pourtant: journals.opene...n.org/racf/1337
Bonjour,
Je vien d'aller lire une partie du pas à pas de Sylvain (Merci Sylvain pour ce cours très instructif et complet)
Mais je comprends mal; Le poinçon ne doit pas être assemblé à l'entrait ?
BastienLB très beau lien !
Lucien le Forestier dans un entrait monoxyle , la mortaise ne sert qu'a guider le tenon du poinçon en place ,elle n'est normalement pas chevillée , juste maintenue avec un étrier et des arasements à jeux !charpentes.azu....net/1E_Theorie
