Kentaro

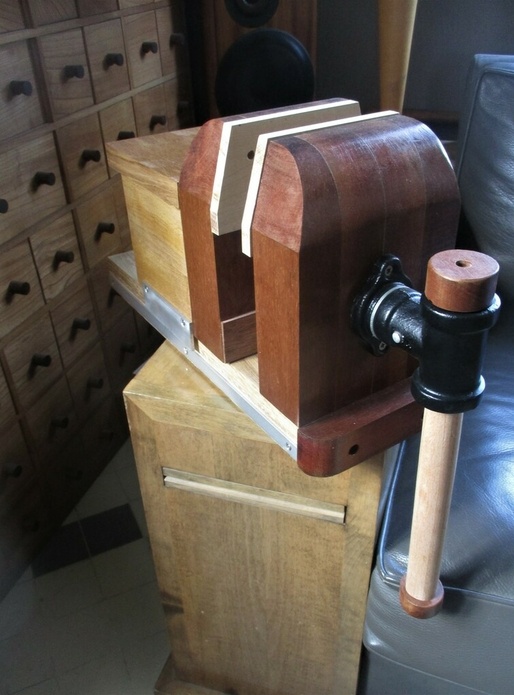

Etau de sculpteur


J'ai plusieurs passions, dont celle des étaux ... J'en ai déjà 5 ou 6 à l'atelier, mais je n'ai pas pu résister à un faire un autre...

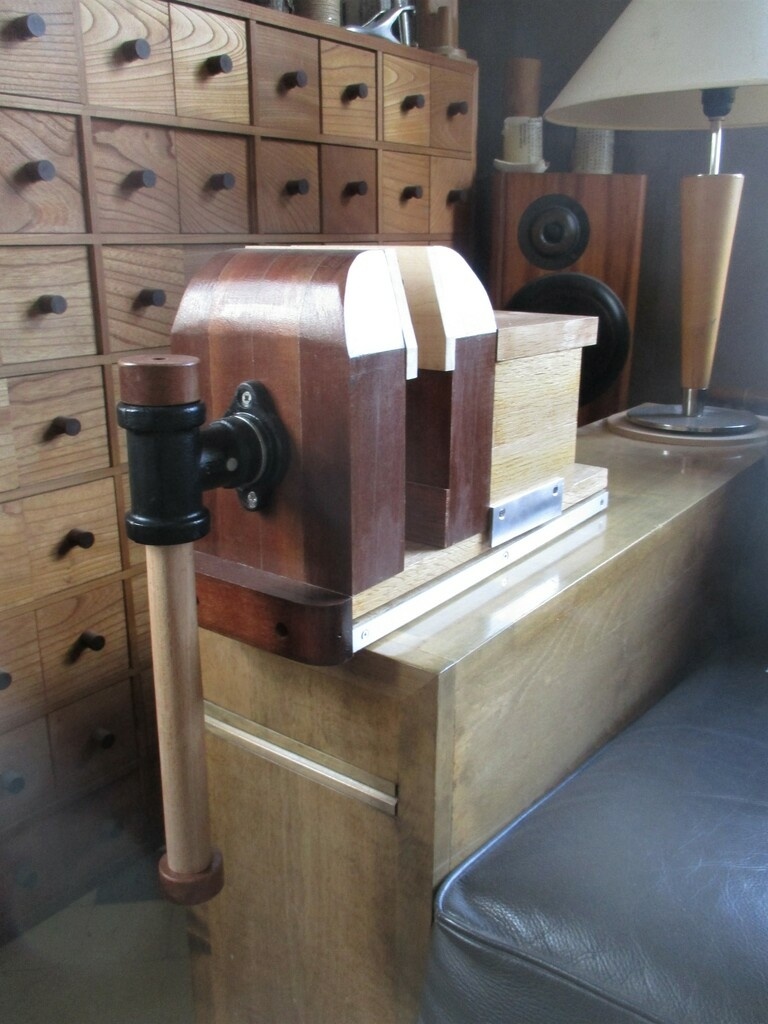

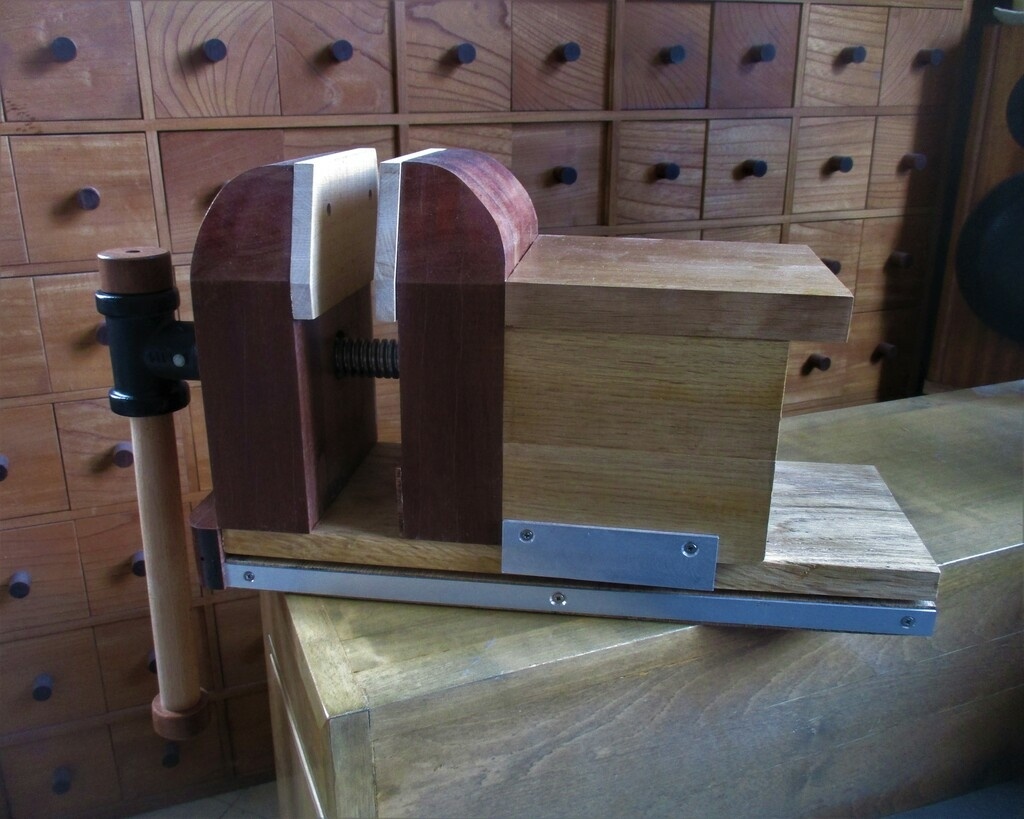

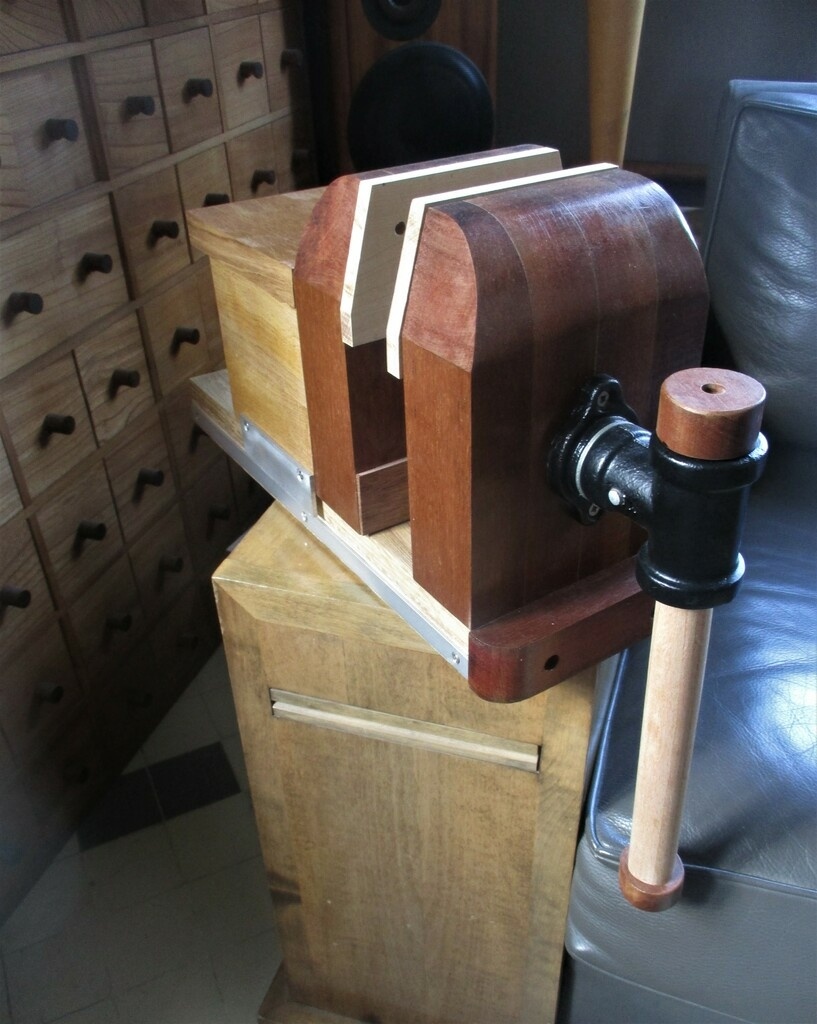

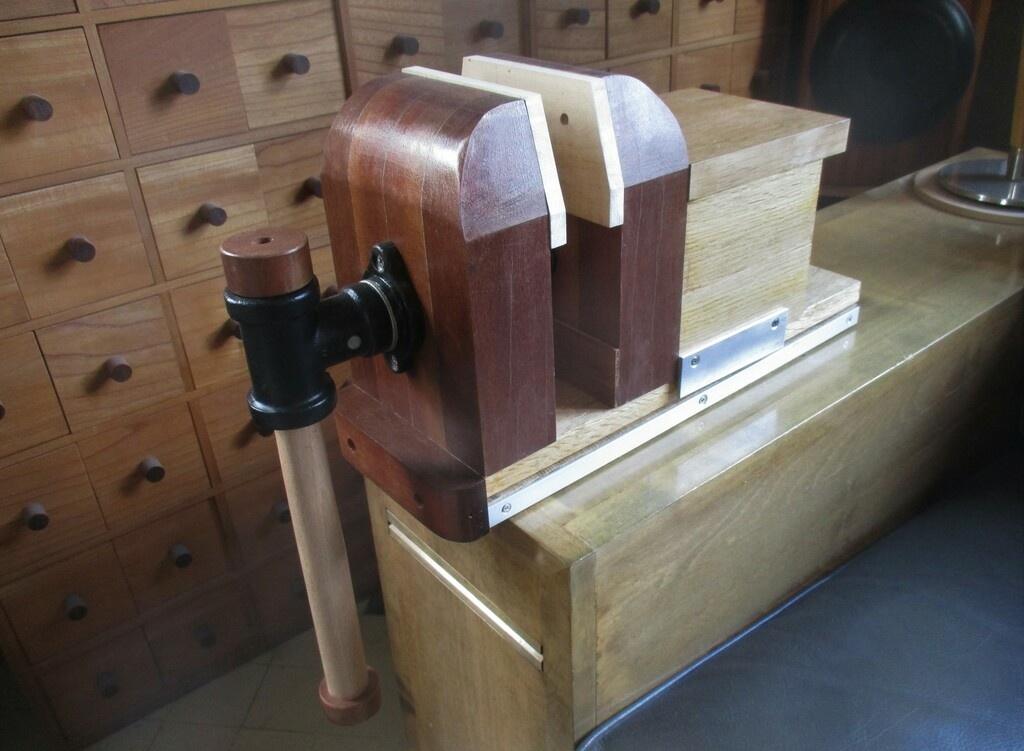

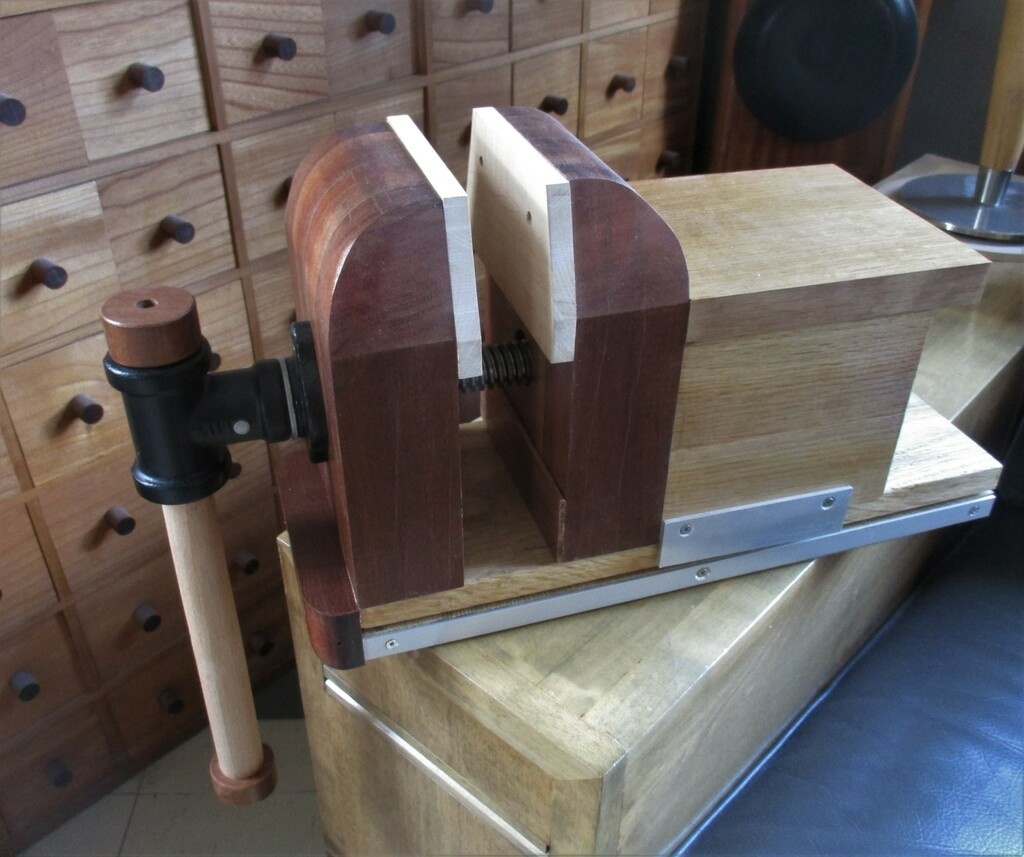

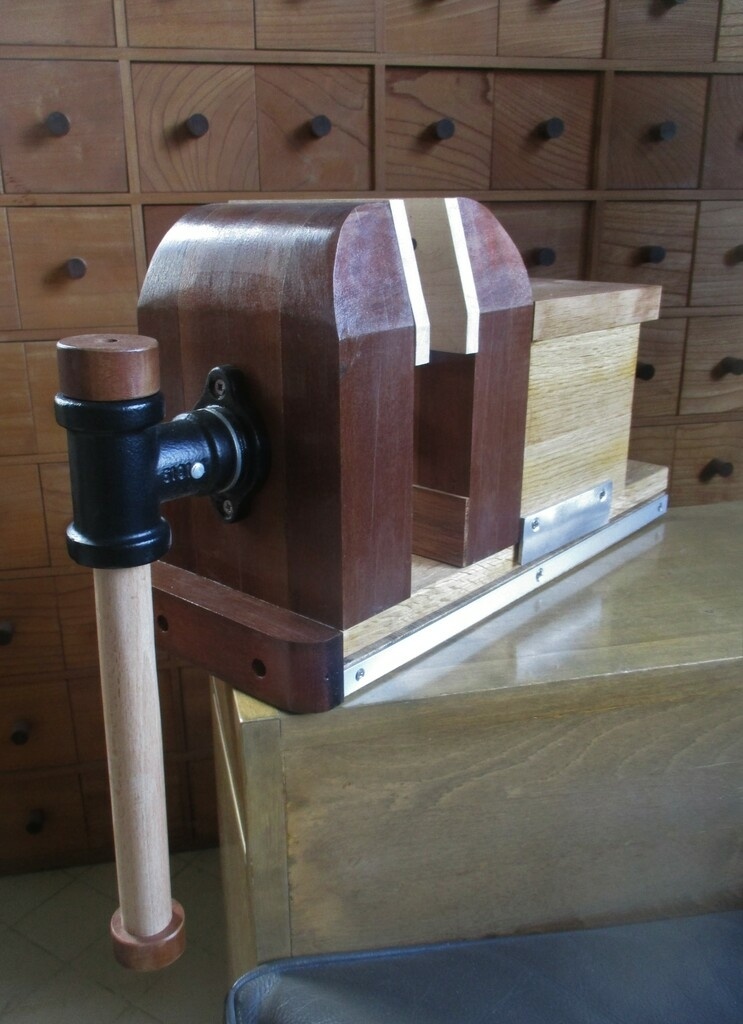

Voici donc la copie de mon vieil étaux qui date de mon grand-père. Les mors sont en massaranduba, bois très dur, le reste en chêne, avec un peu de tilleul.

La vis vient de chez York, 30 € la vis.

Cela coulisse tellement bien que le jour où je l'ai terminé, j'ai passé des heures à tourner la manivelle...

Dans mon salon, sur le canapé, il fait pas mal, je trouve.

Mis à jour

Discussions

Kentaro  a publié la création "Etau de sculpteur".
il y a 4 ans
L'Ecorce du Sycomore
( Modifié )

Cool!
La partie arrière est juste posé sur son support et coulisse avec l'avancée de la vis?
C'est joli sinon.
Et niveau photo, t'es pas mal non plus. T as acheté le sony nex 5? ^^

Kentaro

Oui, j'ai essayé de faire du Fof... mais c'est pas aussi bon... je n'ai pas encore le Sony... 😉

Oui, la partie arrière est simplement posée et coulisse avec l'avancée de la vis. j'ai mis un peu de paraffine sur le plateau et du wd40 sur la vis (bien essuyée ensuite). C'est très doux; Il y a deux plaques alu sur les cotés pour la guider. A noter d'ailleurs que sur les photos, on a l'impression que la plaque d'alu est de travers, mais c'est simplement la "boite" arrière qui s'est un peu mise de biais.

Fof

Il y a un beau meuble en fond en tout cas 🙂 Tiens d'ailleurs, la partie fixe, elle est fixée comment au plateau ?

Kentaro
( Modifié )

Fof Le meuble derrière est un meuble de pharmacien japonais, qui date du début du siècle dernier. IL y a encore quelques poussière de perlimpinpin dans les tiroirs.

La partie fixe est fixée sur le plateau de l'établi avec un gros boulon traversant dans le plateau. Cela permet d'orienter l'étau comme on veut.

Vic66

Très bel étau ! Il a l'air grand, quelles sont les dimensions et l'ouverture entre mâchoires?

Kentaro

Merci! Il fait 45 cm de long, 18 de large et 25 de haut environ. L'ouverture maxi des mâchoires est de l'ordre de 20 cm. J'ai deux autres étaux qui sont plus longs.

Hetre ou ne palette

c'est fou comme un objet, que je trouve quelconque en métal, peut me paraitre beau quand il est en bois

Erebor
( Modifié )

Magnifique ! Ça doit être agréable à utiliser ! Madame est d'accord pour qu'il reste sur le canapé ? 😁

Kentaro

Merci! Le salon est déjà envahi par tous mes trucs, entre les trouvailles en brocante et ce que je fabrique... Donc, un truc de plus ou de moins...

Oak
( Modifié )

Trop beau cet étau. votre texte ici

Kentaro

Merci merci!

Olivier80
( Modifié )

C’est très beau. Aurais tu un plan?

Kentaro

Merci! Je n'ai pas fait de plan. En fait, c'est très simple:

  • Une partie fixe en L à l'avant.
  • Une partie mobile, en forme de demi boite à l'arrière.
  • Un trou dans la partie avant, un trou dans la partie arrière pour laisser passer la vis. On fixe l'avant de la vis sur le L et l'écrou dans la partie mobile.

Ensuite, on adapte les dimensions à ce que l'on veut.

dneis
( Modifié )

Kentaro Comment le fixes-tu pour l'utiliser ?

Kentaro
( Modifié )

dneis Par un gros boulon dans le plateau, traversant dans le plateau de l'établi (quand je le mettrai sur un établi...), ce qui permet de le positionner selon l'angle que je souhaite. Bien serré, cela ne bouge pas.

mod
( Modifié )

beau travail.
et puis on a tous un toc 👯

Kentaro

Merci! Moi, des tocs, j'en ai pas mal...

mod

comme tout le monde :)

ebenober
( Modifié )

C'est très utile un étau de salon, pour tenir le verre de whisky Nikka par exemple 😉

Kentaro
( Modifié )

C'est tout à fait cela, en effet!

racmterrof
( Modifié )

Bravo! un pas à pas serait utile.

Kentaro

Merci! Désolé, je n'ai pas fait de photos de la fabrication.

Fof
( Modifié )

Tu m'as donné envie de faire un ! Mais je vais peut être en faire un comme ça.
T'as donné un petit angle sur l'applomb de la mordache de partie mobile ? Ca presse mieux sur les pièces hautes.

Kentaro
( Modifié )

Fof Tiens, je viens d'en faire un autre, un peu comme celui que tu montres, avec l'avant mobile, mais sans croix( une barre coulissante en bas fait le même office), et avec un quick release.

Sinon, ce que j'aime bien dans l'étau de sculpteur, c'est que c'est haut, bien plus haut que le plateau de l'établi. Et j'aime bien travailler avec l'objet juste sous mon nez.

Celui que tu montres se situe presque au niveau du plateau de l'établi, cela ressemble plus à une presse d'établi.

(Merci pour le conseil pour la mordache, je vais faire cela (elles sont amovibles)).

Fof
( Modifié )

Kentaro Oui j'aime bien les étau surélevés aussi, hauteur de coude, surtout pour limer/ajuster, et tronconner des pièces avec angles un peu complexes. Mais comme mes établis sont déjà assez haut, celui en photo sera suffisant en hauteur, et je pourrai serrer des pieds de meuble sur la hauteur 🙂
Pour l'angle, 2-3 degrés sont suffisants, mais ça fait la différence !

dneis
( Modifié )

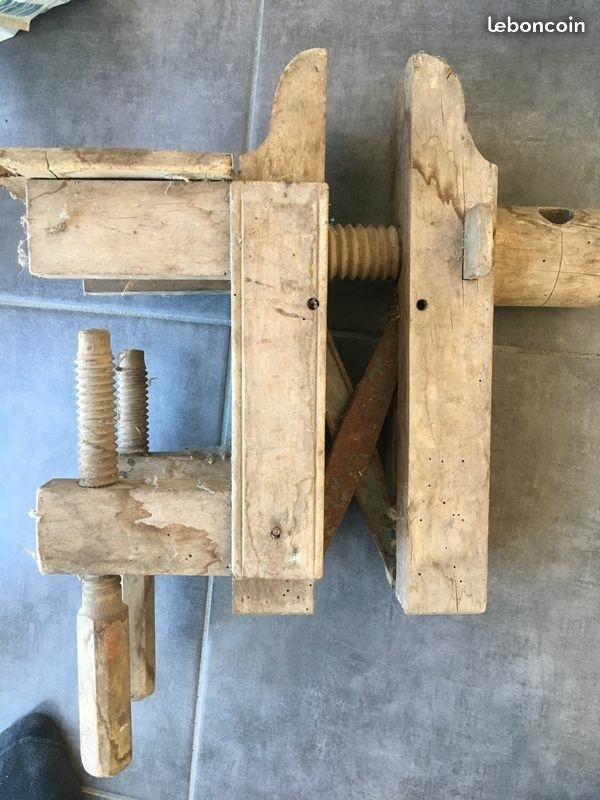

Et hop Fof, voici ton étau en vrai ! 🧚‍♂️
Je l'avais vu passer sur LBC.

Fof
( Modifié )

dneis Oui c'est exactement ça !

AUREL76

Magnifique

wil68
( Modifié )

Très beau, il vous serre la main et vous tient assis dans le canapé.... le style Kentaro en plus, simple, beau, efficace!!!

Kentaro

Merci merci!

dependancesbois
( Modifié )

Wouah mais qu'il est beau !!!
Je comprends de mieux en mieux ce goût pour pour les étaux et les presses, je crois que j'ai été piqué aussi .
Merci pour la marque pour la vis , je pense que je vais en commander pour la prochaine fois.

Kentaro

Merci merci!

ebenober
( Modifié )

Kentaro

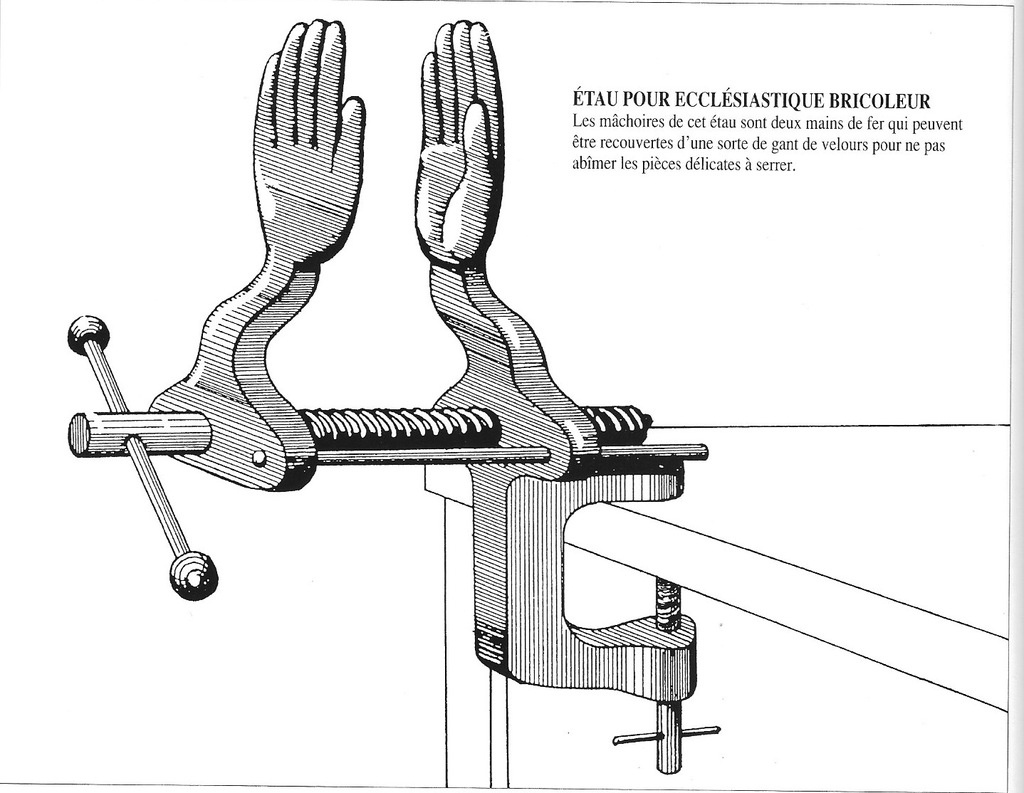

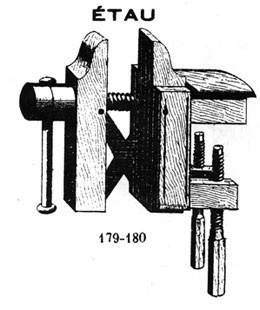

Pour le prochain, je te suggère ce modèle devenu malheureusement introuvable dans le commerce.
Parfait pour les travaux délicats.

Kentaro
( Modifié )

ebenober Alors là, je sens qu'il va m'inspirer, celui-là...

ebenober
( Modifié )

Kentaro
Chiche ! 😂

trente six seb

Très beau cet étau ! Ça prend plus de place que les trusquins mais quand on aime on ne compte pas.
Et puis quel plaisir d'utiliser ce qu'on a fabriqué (même si c'est juste pour casser les coquilles des pistaches récalcitrantes)

Molock

Très beau travail ! Vous en vendez ??
