tchoucar

Rail defonceuse festool like


Bonjour,
Je voulais un rail pour ma défonceuse.
Le festool me plaisait vraiment bien, sauf le prix.

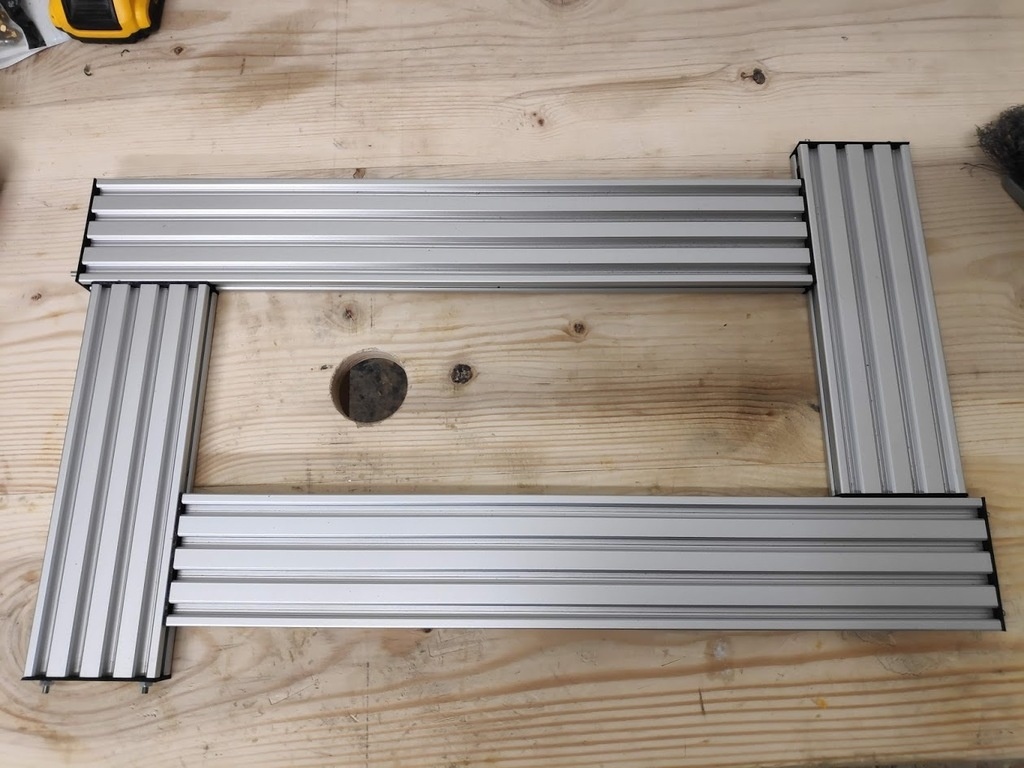

J'ai donc fabriqué le mien.

Il se compose de :

  • 2 profilé 2080 de 500mm
  • 2 profilé 2080 de 250mm
  • de la tige fileté de 4mm
  • 8 écrous eu20 pour profilé 2080

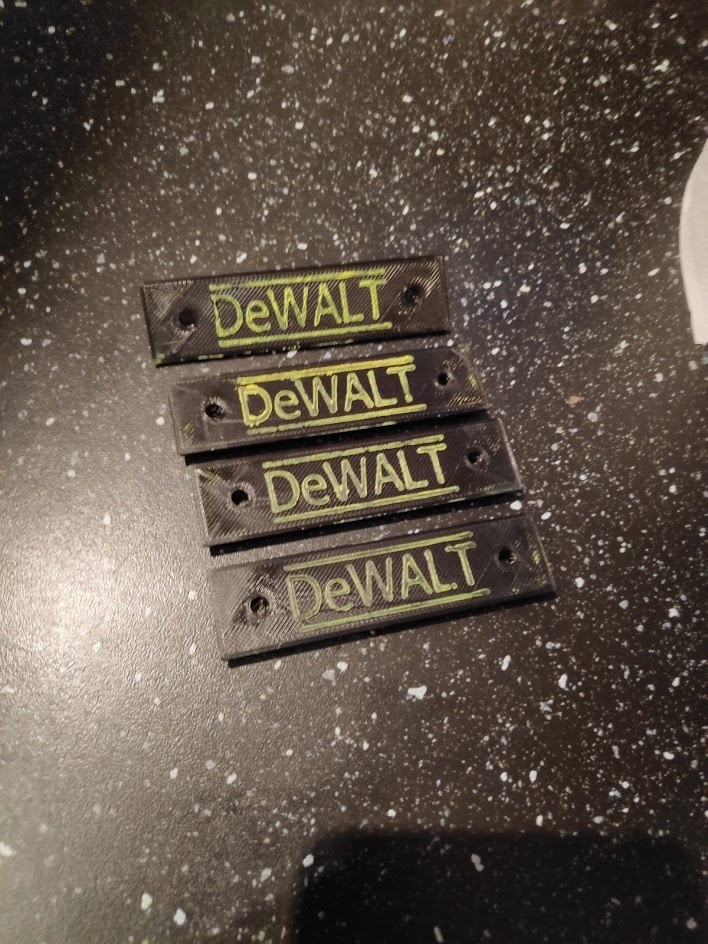

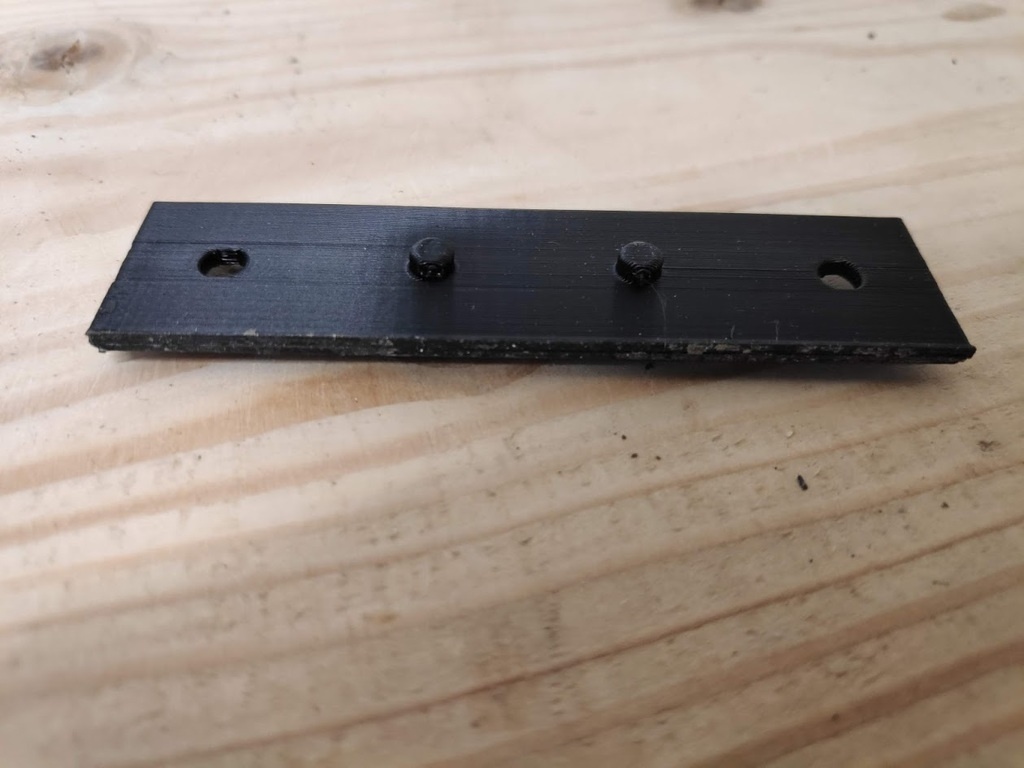

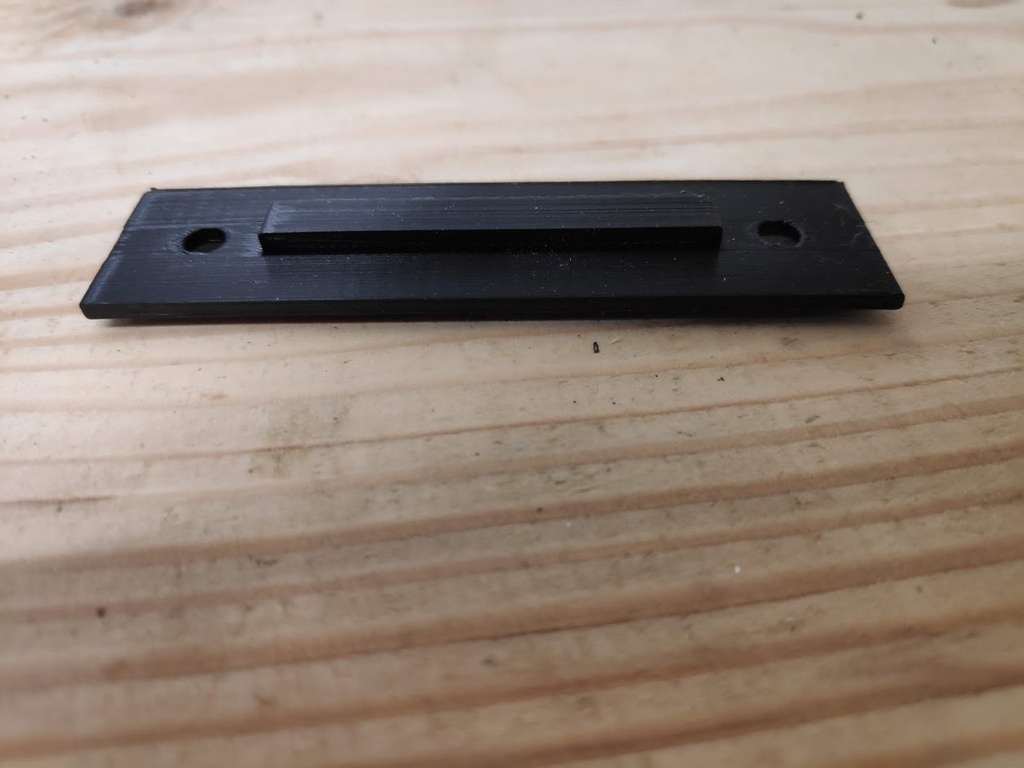

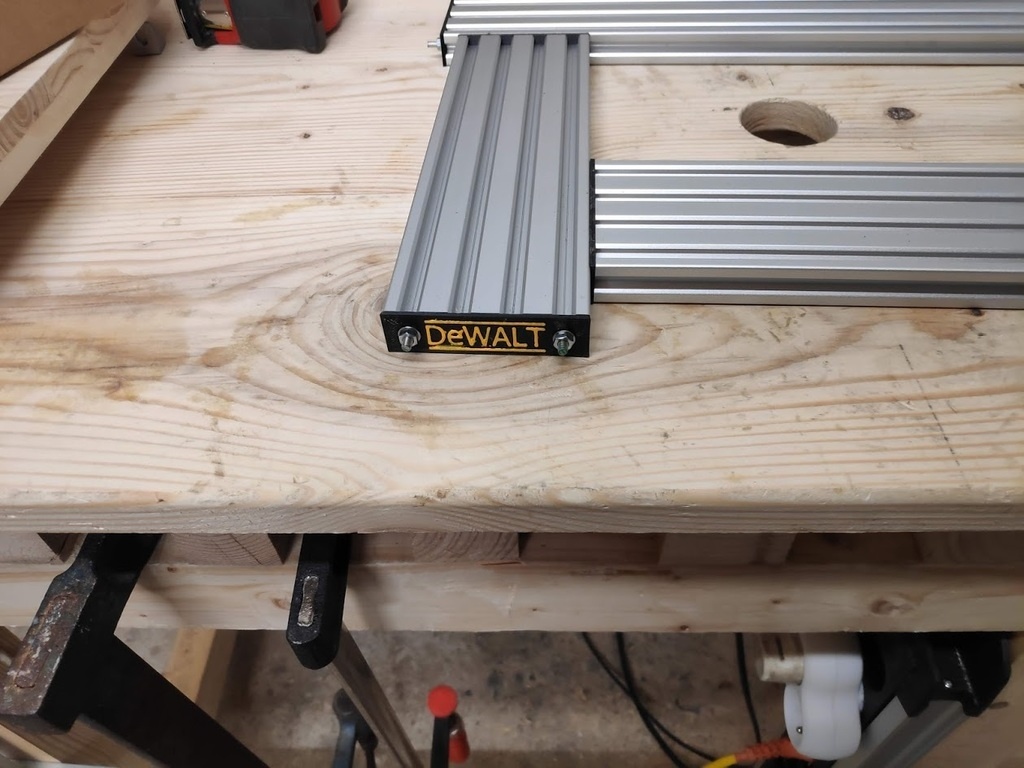

Les inserts sont réalisé à l'imprimante 3d.

Mis à jour

Publications associées


Discussions

tchoucar  a publié la création "Rail defonceuse festool like".
il y a 4 ans
shuri
( Modifié )

Merci pour le partage très intéressant, j'aurais bientôt besoin d'un gabarit similaire. Je vois que sur ton implémentation du gabarit le serrage se fait par une tige filetée qui traverse le coeur du profilé, alors que celui fait par l'L'Atelier Vosgien ce sont via des équerres. Une raison pour ce choix? Précision ? Coût ? Matériaux à disposition?

tchoucar

Je préfère largement ce système que les équerres.

La la portée se fait directement rail contre rail, donc si les découpes sont propres, tu est bien à 90°, alors qu'avec des équerres ...

En plus je trouve que comme ça c'est plus simplet et plus solide.

Après bien sur c'est un choix personnel, rien n'empêche de faire avec des équerres.

Yope
( Modifié )

shuri , ou as tu trouvé ces profiles stp? :)

tchoucar
( Modifié )

Je les ai pris la:
tronixmaker.com/fr/

Mais le site va fermer, donc à voir ce qu'il reste avant de commander ...

Yope

Super merci bcp 👍👌

Peuch

Ça à l'air super simple à faire comme ça...
Le plus dur va être de trouver l'imprimante 3d.

Suisse
( Modifié )

Salut
Ça a l'air pas mal par contre je ne vois pas très bien comment on peut fixer les rails entre eux
Merci

tchoucar
( Modifié )

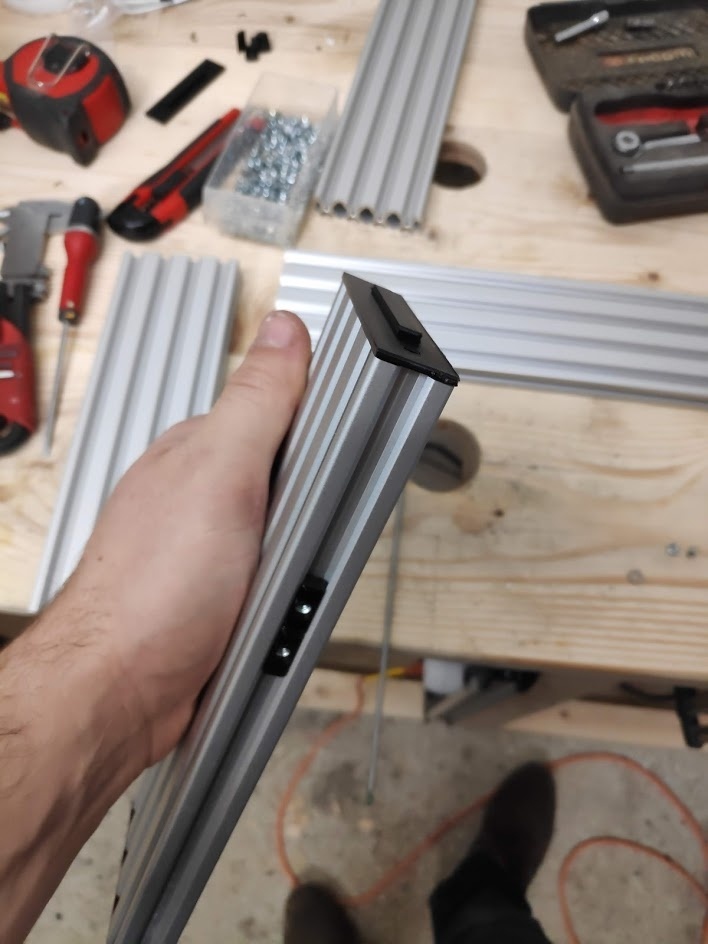

il y a 2 tiges fileté en M4 qui traversent chaque rails pour se reprendre dans la glissière du rail opposé.

J'ai rajouté une photo, ça devrait être plus compréhensible.

Suisse

Merci
impeccable ça parle

HetreOuPasHetre
( Modifié )

C'est bien pratique comme gabarit. En m'inspirant d'une vidéo d'un youtuber français (L'atelier de Philippe), j'avais fait le mien avec des profilés motedis "20x40 B-Typ rainure 6", en 600x300. Je regrette maintenant d'avoir pris si petit, typiquement pour faire l'usinage de mes traverses de volet (65cm) je n'avais pas pu m'en servir...

lczoe53

Salut,
J'ai vu qu'il existait des raccords pour assembler ensemble deux profilés. Je les ait trouvés sur le site mentionné plus haut par tchoucar. Si jamais ça peut dépanner ^^

lczoe53
( Modifié )

Ce gabarit a l'air vraiment sympa ! Merci pour le partage ! Par contre j'aurais une question pour les écrous, lesquels faut'il prendre ?
Edit: j'ai pu trouver plusieurs écrous qui rentrent dans du 2080. Il faut encore que je choisisse lesquels feront l'affaire M3, M4 ou M5 là-dessus je ne sais pas trop...

Suisse
( Modifié )

Petite question
Tu peux utiliser un serre joint festool avec le rail?
Dominique

lczoe53
( Modifié )

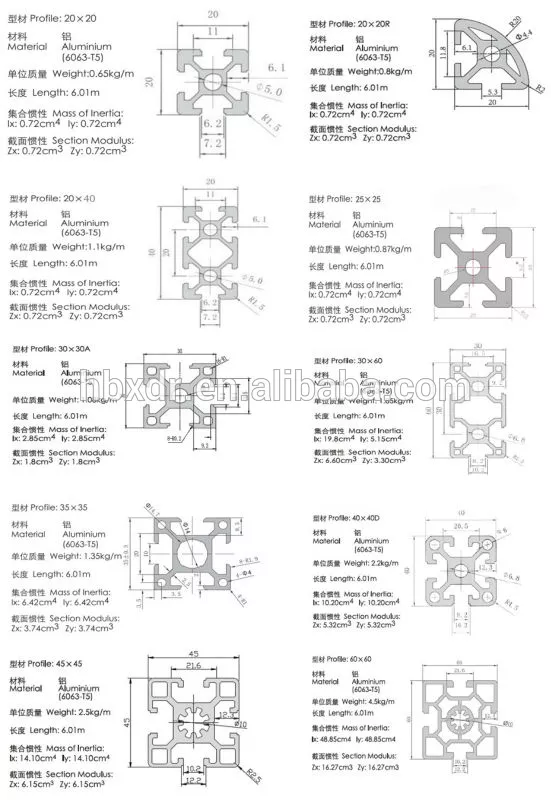

Salut, je ne connais pas les dimensions du serre joint festool, mais pour celles et ceux que ça intéresse, voici en image les différentes dimensions du profilé x20
