quentin44

Enrayure

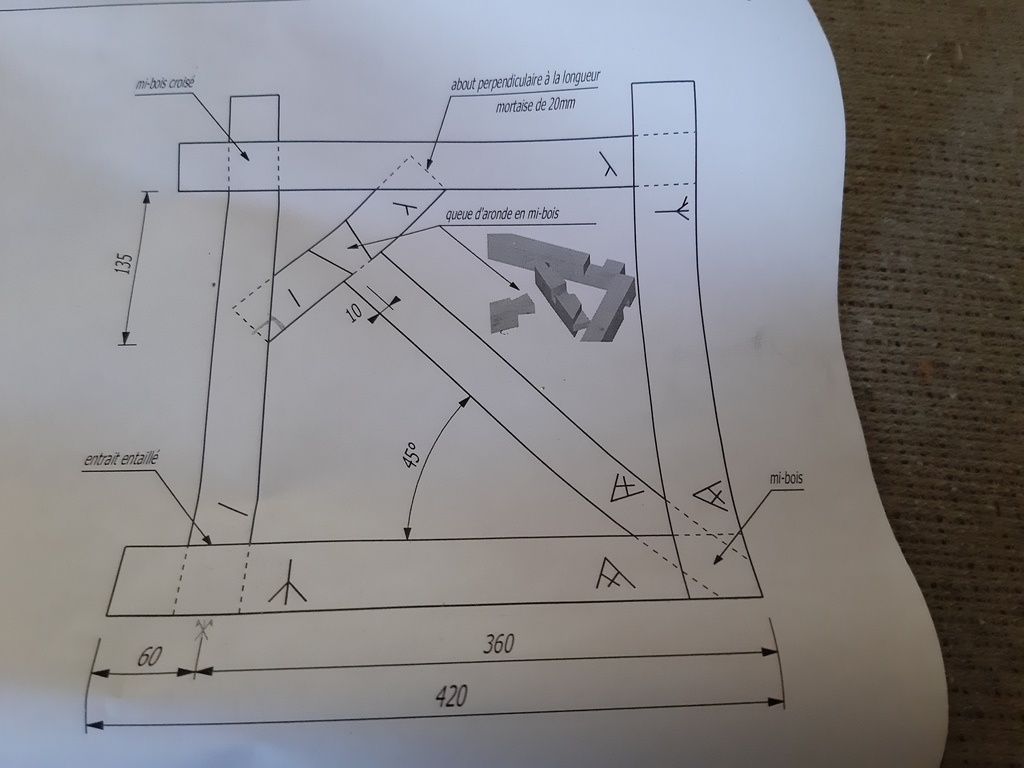

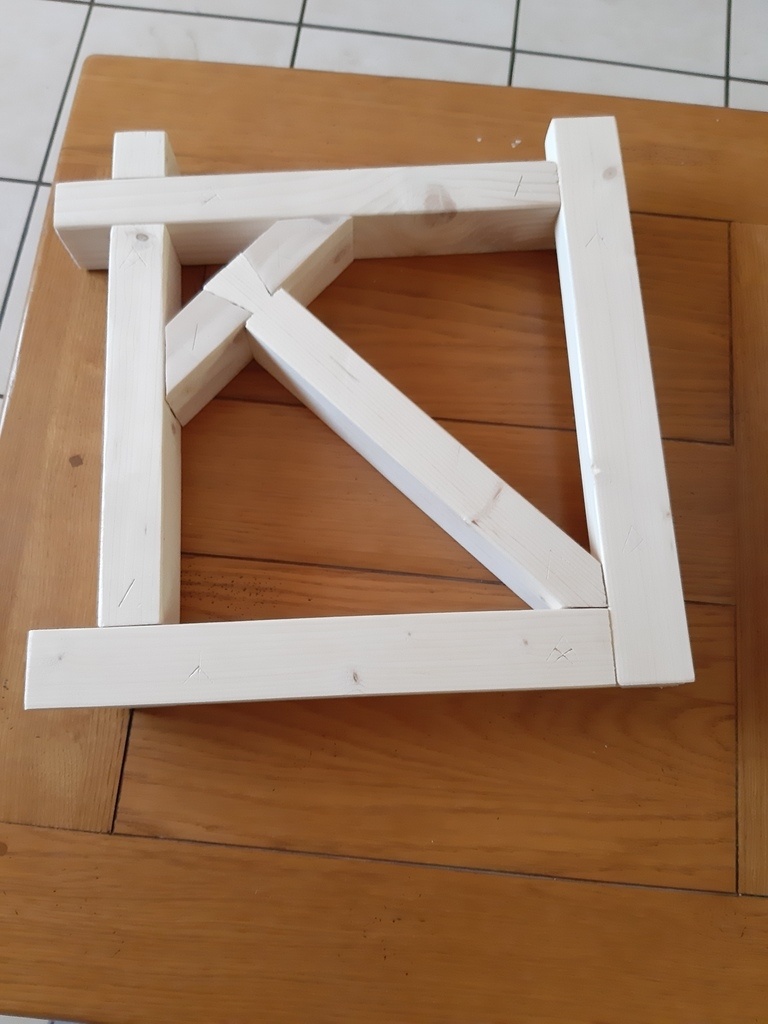

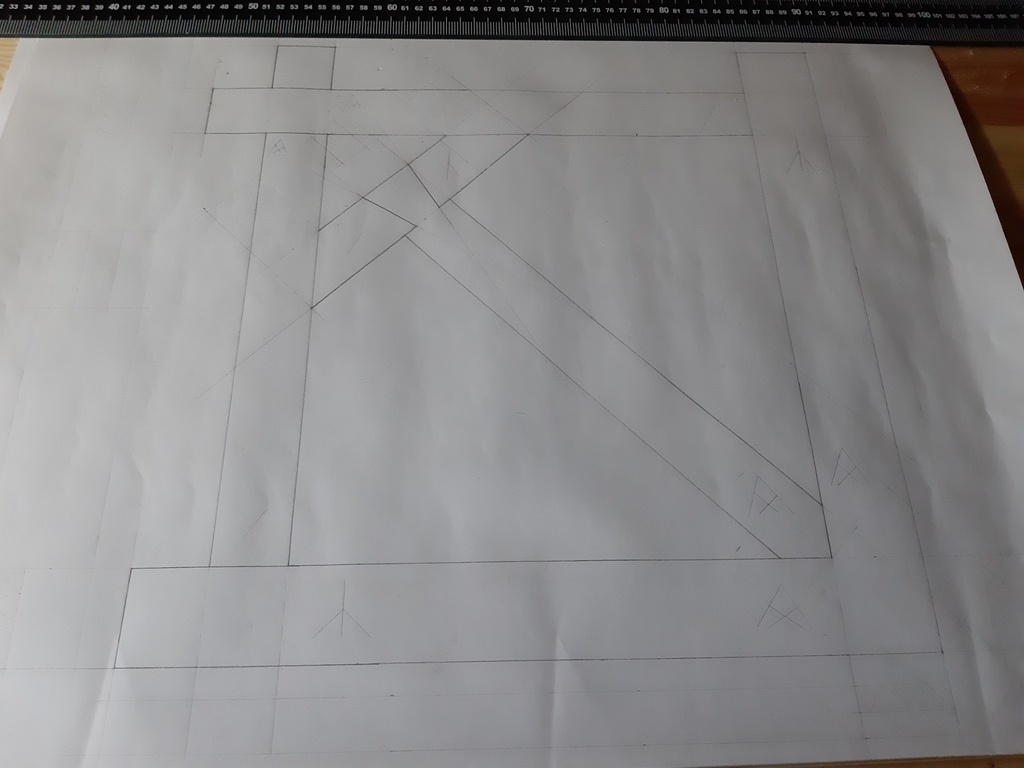

Realisation d'une enrayure de charpente en première année de CAP

section des bois :

Sablière 25×50
Entrait 40×60
Gousset 40×60
Coyer 40×60


Discussions

quentin44  a publié la création "Enrayure".
il y a 5 ans
sylvainlefrancomtois
( Modifié )

Jolis petit boulot d'apprentissage et bienvenue à toi ! Présente toi dans ton à propos de page svp , apprentis ?? ou ?? etc ?? 😉

quentin44

Merci beaucoup

sylvainlefrancomtois
( Modifié )

quentin44 ça fait super plaisir de voir des jeunes ici ! n’hésite pas a nous transmettre ta progression d’apprentissage , et fait passer l'info à tes copains pour l'air du bois !

captain
( Modifié )

Joli boulot 👍

quentin44

Merci beaucoup

Boisbarbu
( Modifié )

Bienvenue à toi sur l’adb!
Quelle est l’assemblage de l’entrait coté sabliere? Plat c*l?

BastienLB

on peut penser que l'entrait est dessous vu les pointillés... par contre ce mi'bois entrait et demi entrait c'est absurde... et le marquage de la sablière en patte d'oie j'ai jamais compris non plus.

sylvainlefrancomtois
( Modifié )

BastienLB Ce sont des premières pièces , surtout pour apprendre à tailler et entailler!!

BastienLB

oui on est tous passés par là! ce sont des exercices dont il faut savoir se détacher.

sanglier
( Modifié )

BastienLB bel exercice de taillage... oui pour patte d'oie en sabliere de croupe ....non pour contremaque a gauche du franc .....le coyer reprend la poussée de pied d'arêtier donc tendu donc oui pour queue d'aronde mais gousset mal ancré dans entraits (tenons desaboutés preferables )... la marque "arêtier " (le 5 avec croix ): je ce connais pas .... des souvenirs de jeunesse

BastienLB

j'adore vos cours! ce n'est plus trop enseigné de cette façon mais quelle rigueur!!! Dans le cas du gousset, le prof a sans doute vu que du fait du mi bois entre les entraits qu' il est impossible de lever avec des tenons mortaises d'ou ces coupes tournisses... quand au marquage j'applique celui de michel Verdon. sur l'épure d'une ferme: sablière: crochet (car 1 seul délard), pannes: montés, faîtage: langue de vipère (car 2 délards). La patte d'oie c'est la demie ferme de croupe. C'est logique sur une vue en plan, l'axe du faitage et de la demie ferme et ses 2 arêtiers...

BastienLB

ce n'est pas le 5 avec croix mais un A, pour Arêtier, la noue ce marque N.
