Salut,
Désolé pour les boiseux allergique au "plastique" mais je pense que cet outil pourrai intéresser certain d'entre nous.

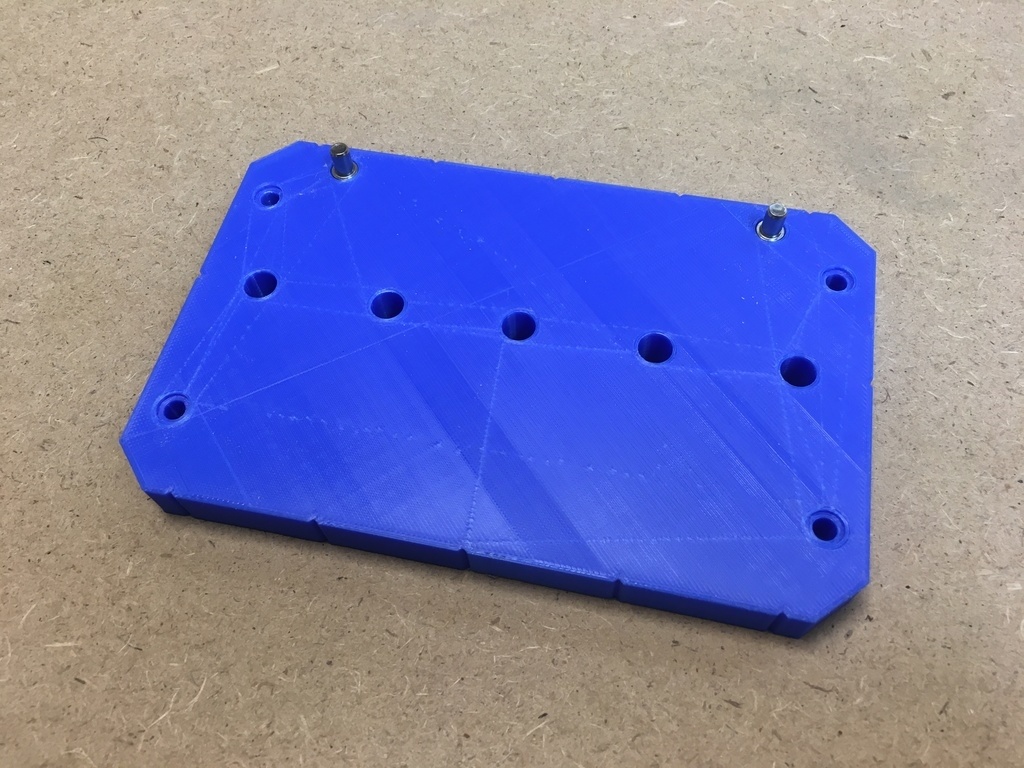

En m'inspirant du fameux systeme KREG, J'ai dessiné en 3D un gabarit pour percer des trous au pas de 32 mm que ce soit en bord de panneau ou en fond de caisson.

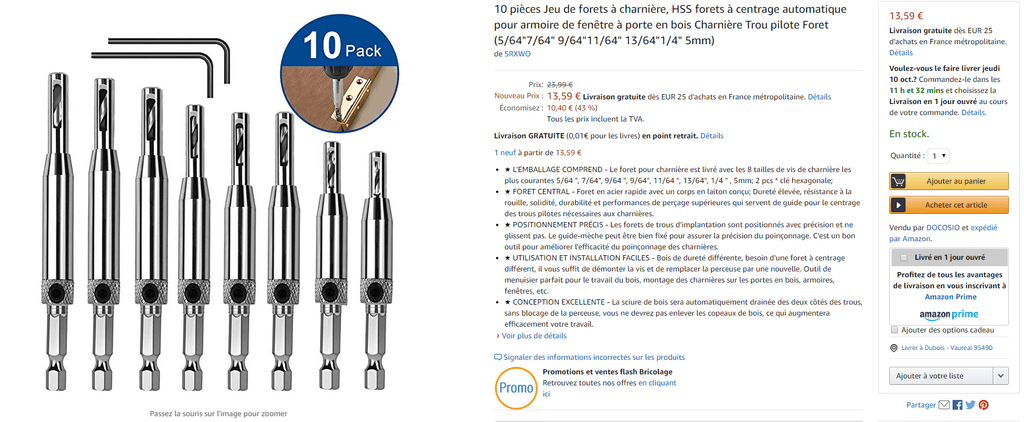

Ce gabarit necessite tout de meme l'achat de foret centreur comme ceux-ci
J'ai utilisé des taquets étagère en guise de goupilles de positionnement en bord de panneau. Celles-ci sont donc amovibles pour pouvoir aussi percer des trous en fond de caisson.

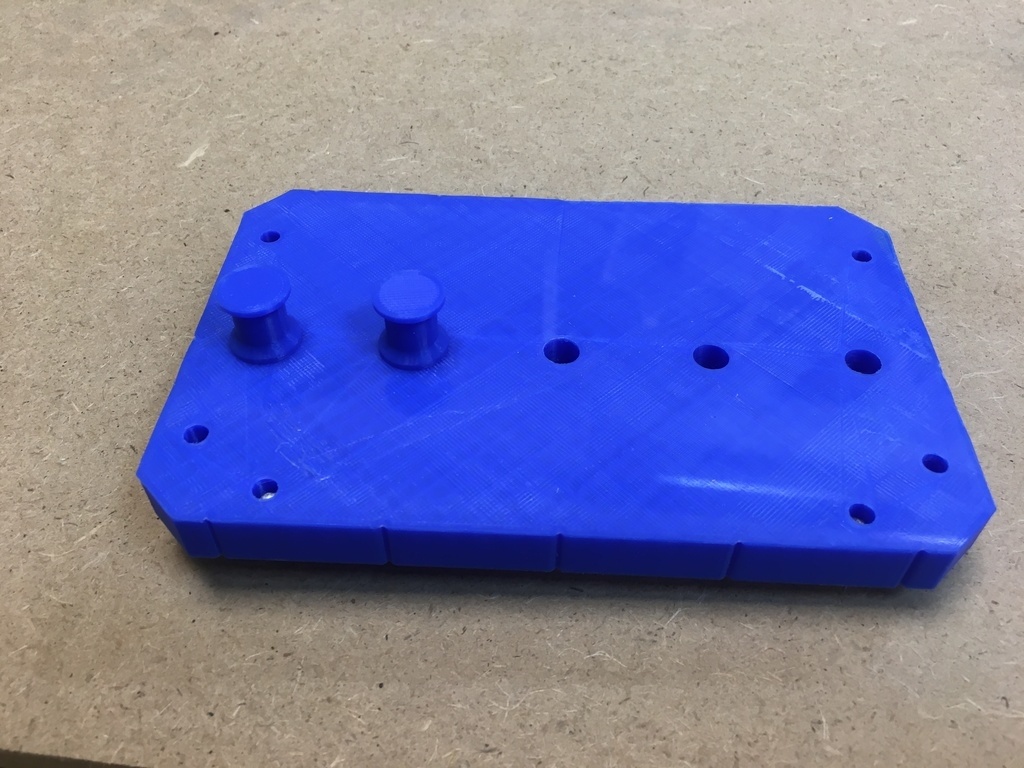

J'ai aussi dessiner des goupilles de reprise pour pouvoir continuer la ligne en R32

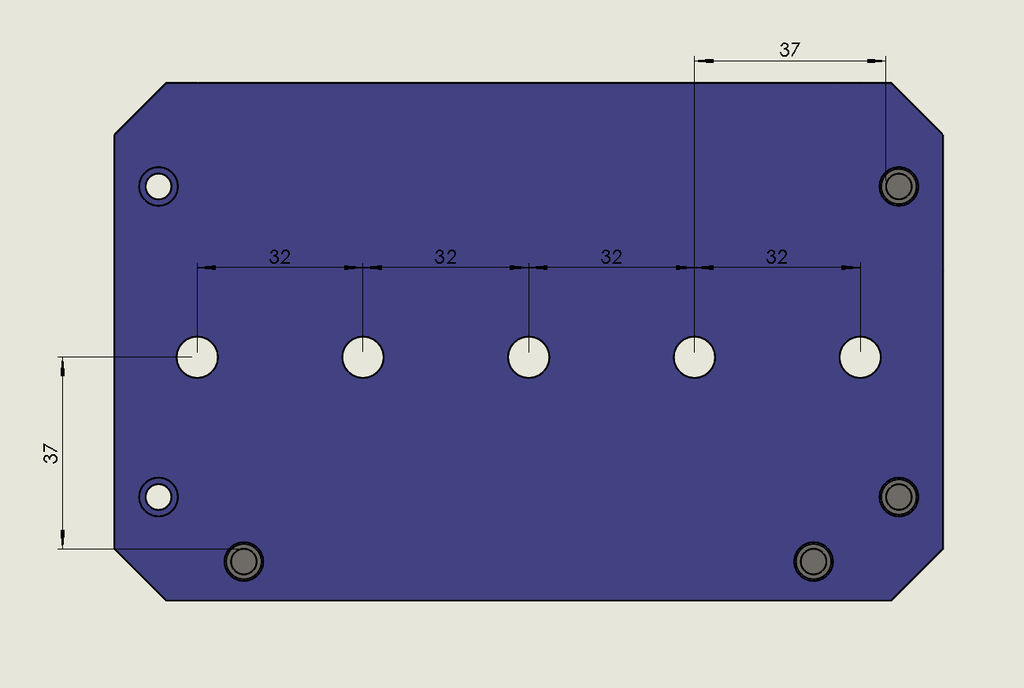

Comme vous pouvez le voir il est conçu pour respecter les 37 mm du bord dans les 2 directions.
Concernant l'utilisation vous pouvez voir ci-dessous :

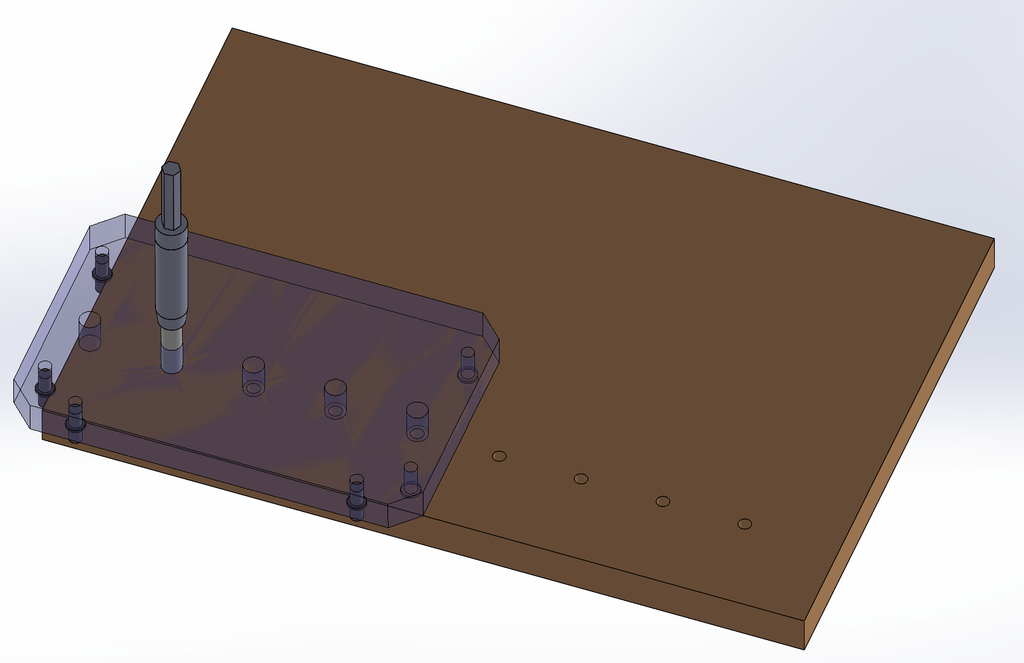

Photo 1 : 4 taquets en place pour positionnement dans l'angle du panneau et foret centreur en position 1 (37mm).

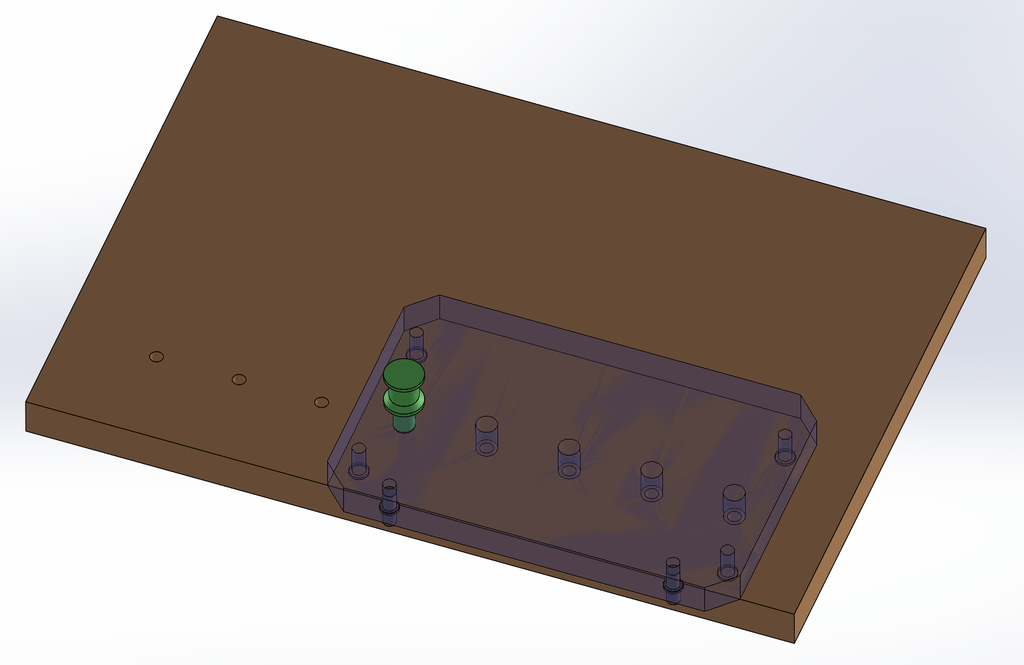

Photo 2 : 1 goupille insérée dans le dernier trou pour continuer le ligne en R32.

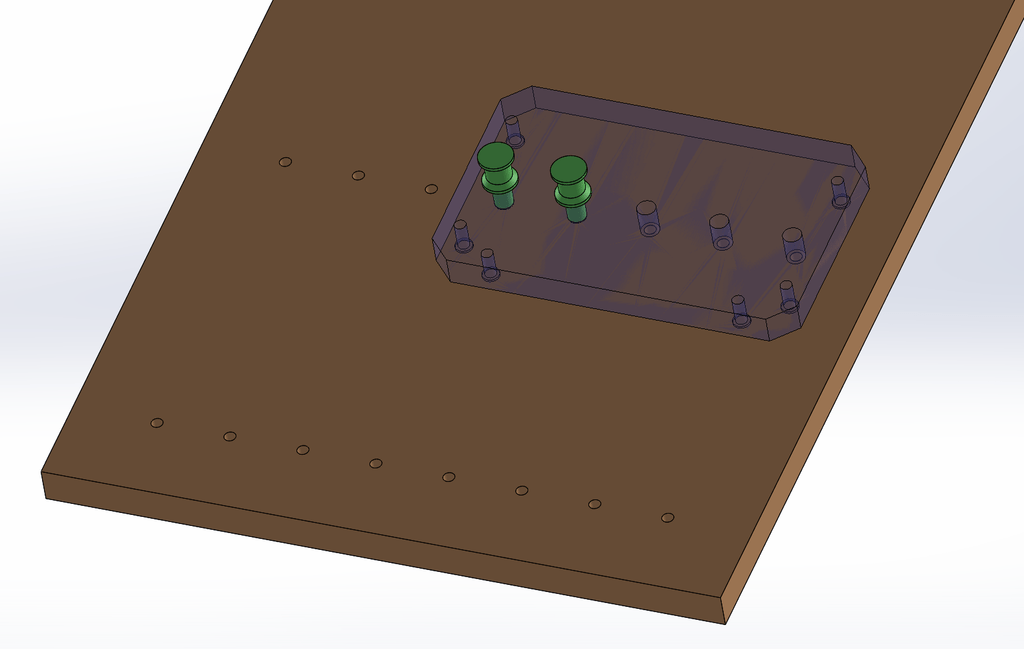

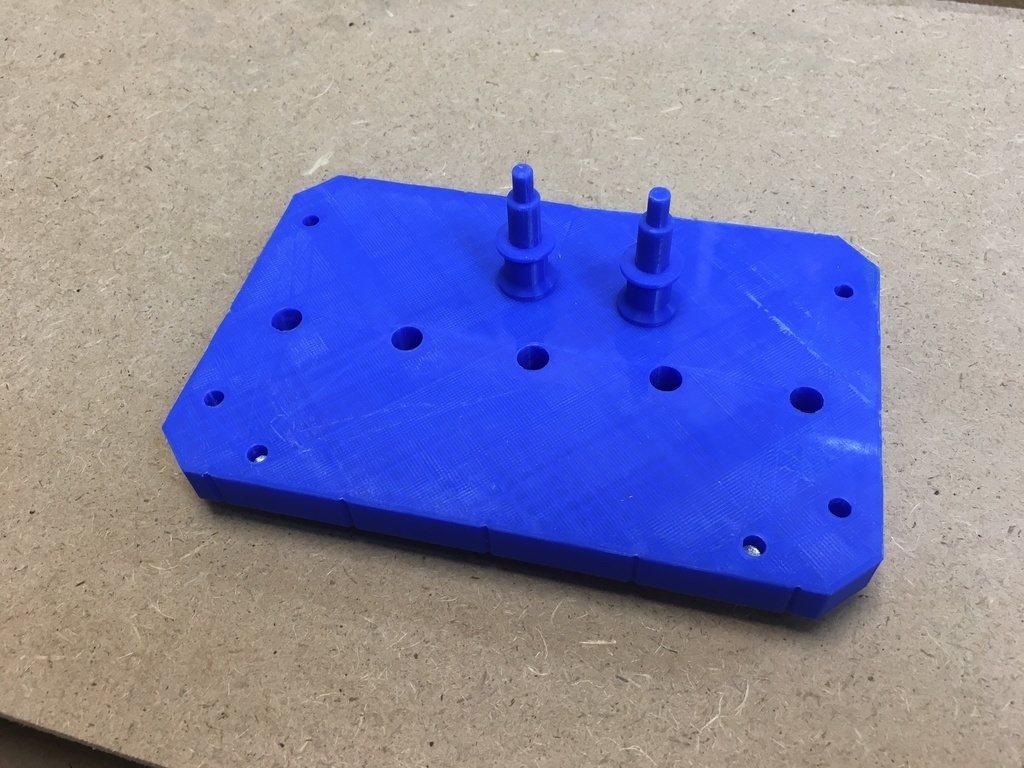

Photo 3 : 2 goupilles insérées dans les 2 derniers trous pour continuer le ligne en R32 en fond de caisson.
Si le fichier STL intéresse vous le trouverez dans le plan associé plus bas.
A bientôt ;)
Publications associées
Licence
Discussions
Ingénieux ! Merci pour le partage
tu fais tes gabarit à la CNC ?
Non avec une imprimante 3D
Mais pourquoi n'y ai-je pas pensé ? Merci Mike0411 tu me fais gagner un temps appréciable grâce au partage de tes fichiers stl. Bravo
Avec plaisir ! sidizieme
Bonjour,
Merci ! (Mon premier Poste
) !

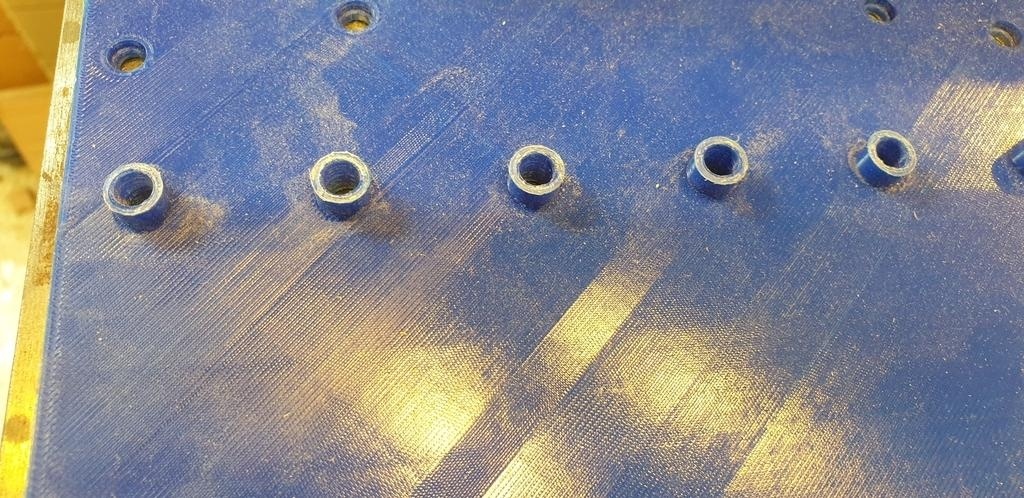

J'ai utilisé et n'étant pas un expert dans l'impression 3D, j'ai eu un échauffement au niveau des trous (cf photo).

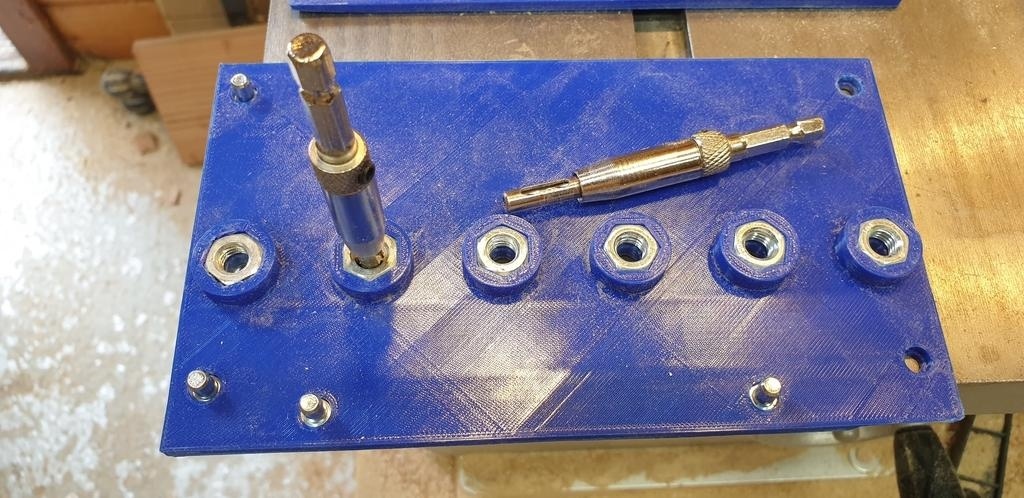

J'ai apporte la modification au travers d'écrou qui servent de butée (cf photo)
Pour la gestion du décalage, je remets le foret dans le trou en décalant l'outil.
Pour partager mon fichier, je ne sais pas encore faire, je vais chercher.
Bonne continuation
Merci pour le partage ! Super idée
Je t'en prie
bonjour,
Bravo pour le gabarit et le partage du fichier.
As tu la référence des forêts centreur, stp ?
Merci
Salut
Non je n'ai plus la ref et de toi a moi je ne te les recommande pas car ils sont de piètre qualité.
Si tu en trouves de bons je pourrais si besoin modifier le fichier
