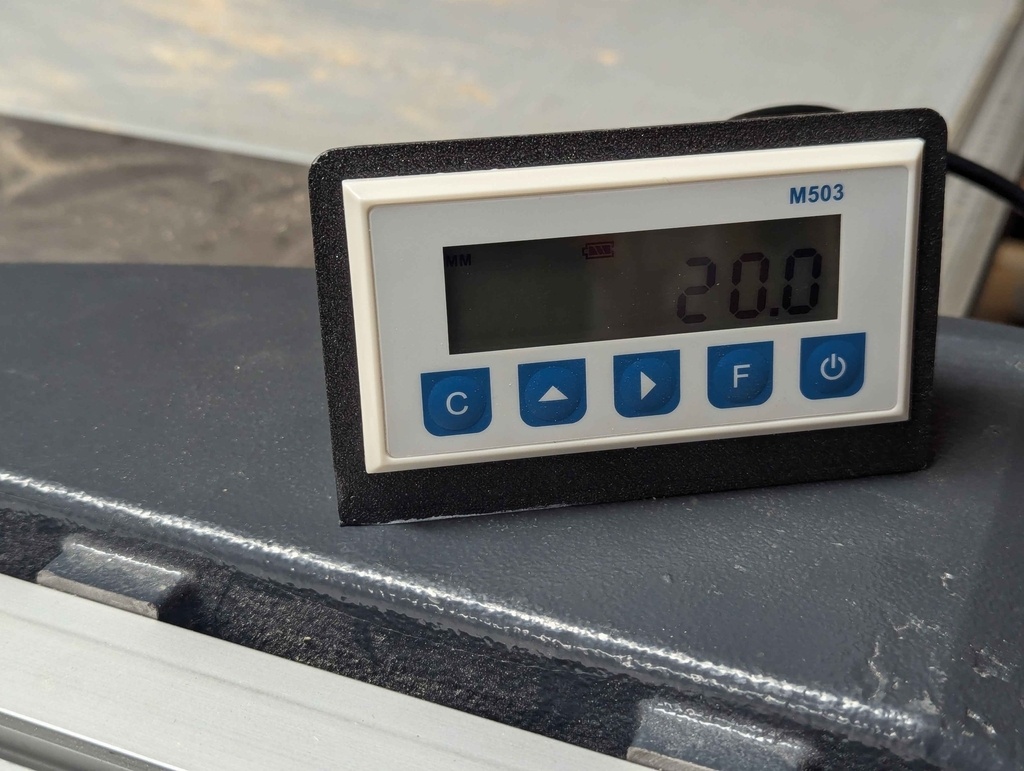

J'ai équipé le guide parallèle de ma scie à format (Felder KF500P) d'un afficheur numérique à bas coût, fourni sur Aliexpress.

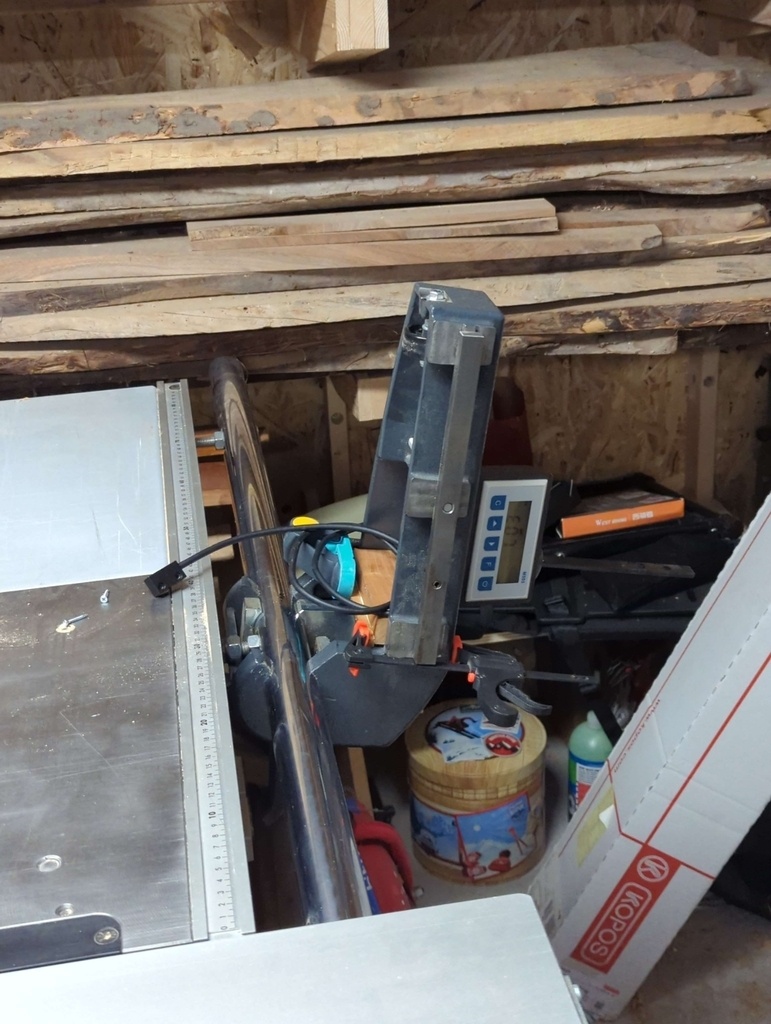

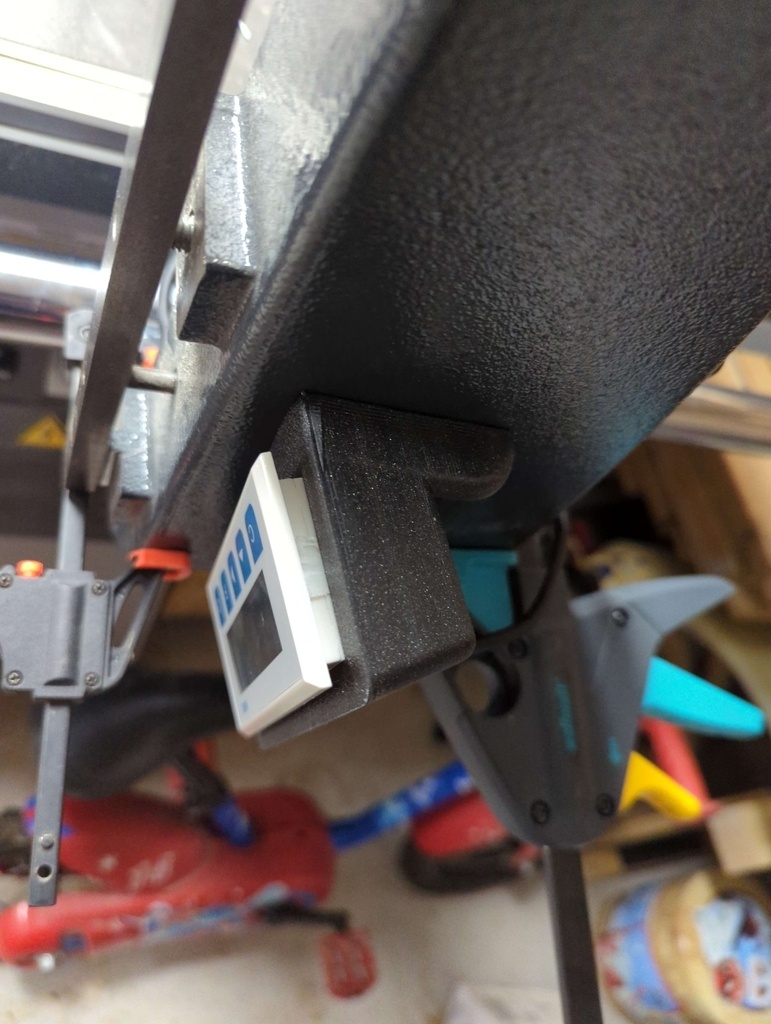

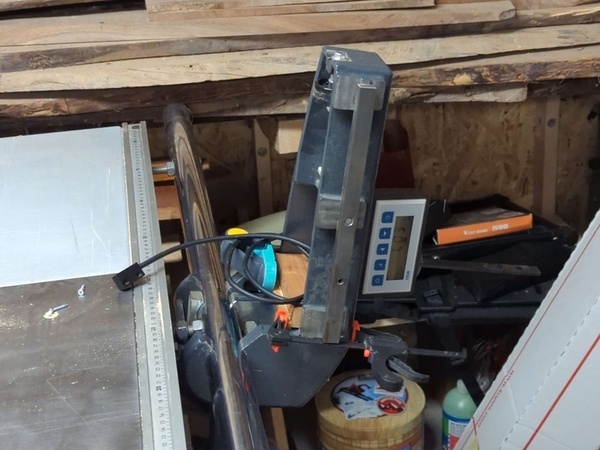

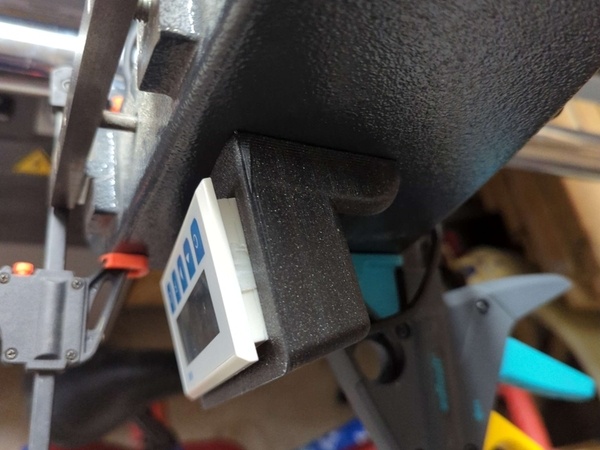

Le boitier de l'afficheur est encastré dans un support muni d'aimants en partie basse, fabriqué par impression 3D (matériau : PLA)
Le système fonctionne par induction, il détecte le déplacement au moyen d'une sonde à proximité d'un aimant linéaire, solidaire du rail de coulisse.

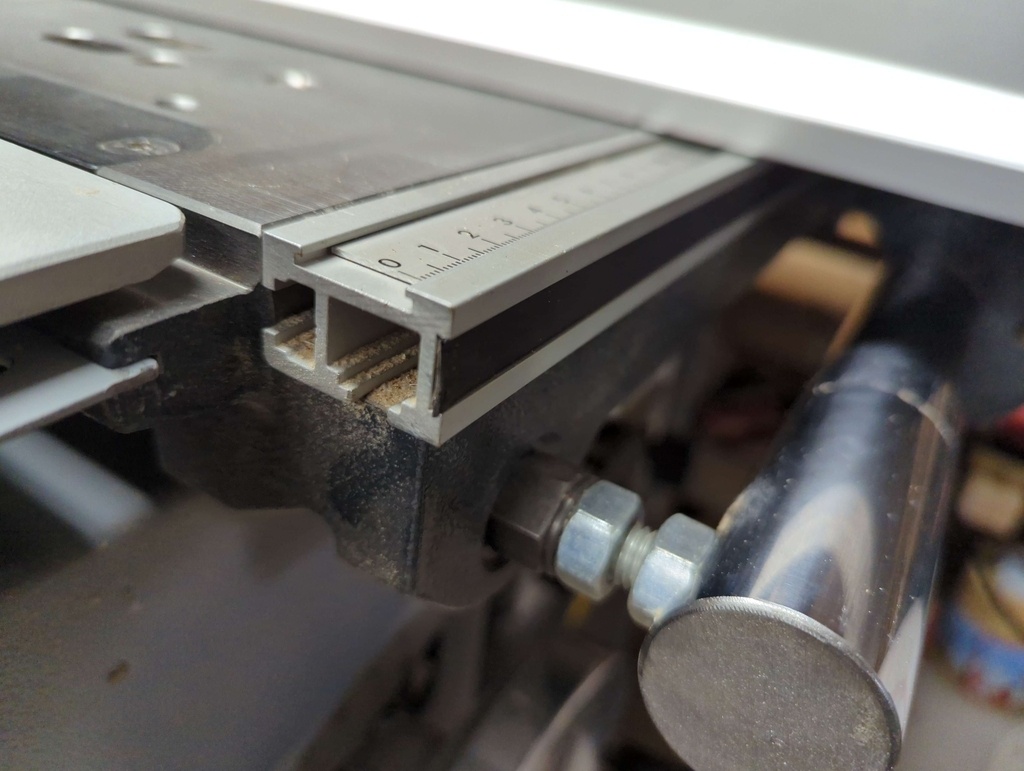

Un ruban aimanté adhésif vient se placer dans une rainure qui semble avoir été prévue pour (même si le fabricant ne propose pas cette option sur ce modèle)
Épaisseur du ruban : 1,6mm
La sonde est vissée dans une pièce de bois insérée en force sous le capot du guide parallèle. L'entrefer (distance entre la sonde et l'aimant) est inférieur au mm.
Coût : 23,73€ pour l'afficheur et 1m de ruban aimanté adhésif (a.aliexpress.com/_EGrvUSu)
À comparer avec les ~800€ de cette option vendue comme accessoire chez HolzProfi ou SCM...
Je n'ai aucun élément pour comparer la qualité, j'imagine qu'elle n'est pas identique, mais sans doute pas selon un rapport 40/1...
NB : l'afficheur est alimenté par 2 piles AA et ne peut pas s'éteindre. J'ai utilisé des piles rechargeables, et je n'ai pas encore de recul concernant l'autonomie, ni sur la dérive de la mesure dans le temps.
NB2 : il va de soi, avec cette source et ce niveau de prix, que le "manuel" fourni est succinct et intégralement en chinois...
Heureusement, la traduction directement sur les photos de Google Translate est suffisamment performante pour déchiffrer ces glyphes et les traduire dans un jargon un peu plus compréhensible !
Discussions
Perso j'ai demande a un menuisier de me faire une commode 3 tiroirs ..
devis XXXX a comparer avec une commode Ikea que j'ai acheter 45 euros
Je n'ai aucun élément pour comparer la qualité, j'imagine qu'elle n'est pas identique, mais sans doute pas selon un rapport 40/1...
Et POURTANT si :-)
Je n'en doute pas ! Mais c'est un peu comparer des choux et des carottes, non ?
En ce qui concerne l'électronique, les composants me semblent globalement standard, et j'ai la faiblesse de penser que tous ces systèmes viennent de Chine. Même à qualité égale, se fournir "en direct" permet d'éviter la marge de l'intermédiaire, ce qui n'est pas négligeable en ordre de grandeur...
Quoiqu'il en soit, en ce qui me concerne, je considère cet équipement comme un test et une boucle de rattrapage, après avoir flingué un projet pour avoir coupé un peu trop court, à cause d'une lecture en biais de la graduation. Ça ne viendra pas remplacer la lecture directe, même si je suis conscient du risque de dérive que ça recouvre...
J'aurais peut-être dû le poster en création, car je compte bien faire un retour d'expérience sur l'utilisation et la fiabilité !
En même temps, si le menuisier en question approvisionne ses tiroirs en République de Chine, ou même sous traite 95% de sa fabrication dans un pays à bas cout .. alors autant acheter chez Ikéa...
Excellent cette règle ! je recherchais un dispositif pour mesurer la hauteur de table de ma raboteuse: je cours essayer.
Et si par le plus grand des hasards, quelqu'un à une adresse de fabriquant local, alors j’achète !!!
Yougzz Je comprends tres bien , Mon message ironique etais juste la pour souligner la " relativité" des prix .
Une bouteille d'evian vendue en Supermarché c'est 1 euro, au restaurant c'est 5 euros , dans un Avion 10 , Au ritz 20 et c'est toujours la meme bouteille d'eau .
Pour un systeme electronique .. vous achetez 25 euros et vous tester, mettez au point ect .. et si ca marche pas vous vous demerdez .. Donc vous avez la competence et vous vous depatouiller .
Comparer avec SCM me semble decaller .. Ils ont chercher une solution perenne , il la garantissent , elle est repetable, ect ..
lamalleencoin
J'espère bien que SCM fait une meilleure intégration que la mienne !!
Mais je ne suis pas sûr que le dispositif soit fondamentalement différent à l'origine. Il y a effectivement beaucoup de différences au final, sur le plan du service essentiellement, et ça justifie sans doute une grande partie de la différence de prix !
Merci pour l'info , je vais essayer le système sur la raboteuse de ma combinée. Comme tu l'as dit, les soucis de lecture ça arrive et si on peut avoir une précision plus régulière,je prends.
Bonne journée .
Salut,
J'ai monté ce système depuis plus de 4ans sur ma SAF.
J'en parle ici :
amelioration-saf-lecteur-numerique-sur-guide-parallele
Perso je ne reviendrai pas en arrière. C'est super pratique, bien plus fiable que d'utiliser un mètre ruban pour mesurer les coupes. C'est très précis et surtout répétable.
Je l'utilise toujours.
Merci EricFd pour ton retour d'expérience !
), par contre, je n'ai pas su où tu t'étais fourni ce système ni si tu l'avais effectivement installé.
Je crois bien avoir déjà lu ce fil sur MB (il faut bien que les idées sortent de quelque part...
bonjour, cela fait 3 ans que j 'utilise ce système, c'est que du bonheur. Le jeu de piles dure 1an environ
répétabilité nickel
j'en ai mis un sur le chariot coulissant et c'est pareil je ne reviendrai pas en arrière.
J'hésite encore pour le chariot (plus précisément les butées du guide perpendiculaire). Mon plan initial était de valider le fonctionnement et la pertinence sur le guide parallèle, avant d'investir davantage sur le guide perpendiculaire.
Pour l'instant, je cherche encore où intégrer l'aimant linéaire sur la règle, et surtout comment fixer l'écran sur les butées mobiles (j'en utilise 2 sur le même rail).
Comment as-tu fait l'intégration sur ta règle transversale ?
Bonsoir, je fais des photos cette semaine ca sera plus parlant
Merci pour ces retours, je viens de consulter les tarifs: Cela va d'environ 20€ chez Ali pour les nouveaux clients à 30€ pour les clients qui ont déjà un compte et à 100€ chez Amazon !
Marrant, cette différence de prix entre anciens et nouveaux clients sur Aliexpress !
Ensuite, les prix sont hyper volatiles et il y a souvent un grand nombre de vendeurs pour une même référence, donc c'est difficile de comparer rigoureusement, et d'être sûr de l'acheter le moins cher possible...
J'en ai monté un sur ma raboteuse. Pas vraiment besoin de précision, mais de pas trop tâtonner pour trouver la bonne cote.
Après de nombreux essais, j'ai installé un interrupteur pour couper l'alim.
Je l'ai initialiser avec en mode relatif; appuie long sur "F", passer en "P10", rentrer le code "7" puis la valeur "3".
Ensuite, sur P01 entrer la valeur d'initialisation.
Et enfin, à chaque mise sous tension, on se place en référence, un appuie sur "C", et la valeur d'initialisation s'affiche.
Magique !!
