bougeardg

Shaper du bricoleur

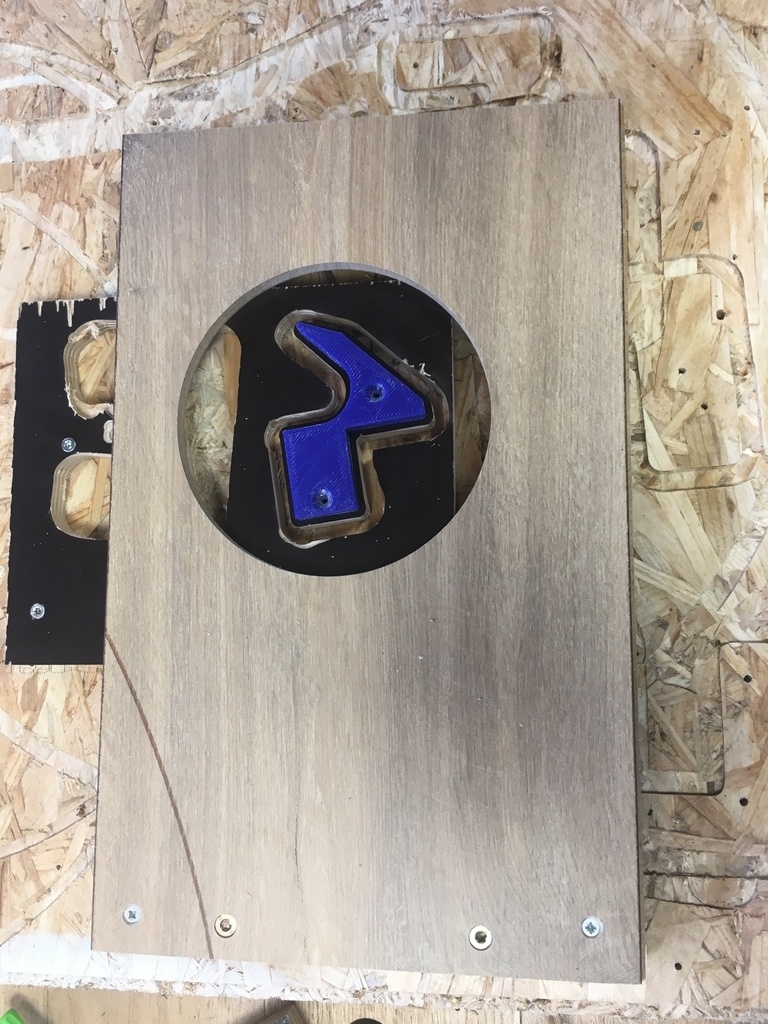

Pour créer de petites pièces assez précisément, j’étais confronté au manque d’appui de la semelle de la défonceuse.
Une lame de stratifié traînant par là j’ai trouvé cela très confortable.
C’est prévu pour qu’environ la moitié du tour de la semelle de la défonceuse soit en appui. Le gabarit est 1 mm en dessous.

Comme je ne l’ai vu nulle part je le mets là.


Discussions

bougeardg a publié la trouvaille "Shaper du bricoleur".
il y a 1 an
Katka
( Modifié )

Bonjour Shaper je ne comprends pas la technique si vous pouviez développer
Je vous remercie

bougeardg

pour recopier une petite pièce avec une défonceuse et une bague à copier, il manque une surface d'appui sur laquelle la défonceuse est stable.
Comme la pièce est trop petite, je créée une surface d'appui extérieure.

J'ai au préalable créé la pièce sur fusion 360 et créé le gabarit en tenant compte de la différence entre le diamètre de la bague à copier et celui de la fraise.

Katka

À oui nickel merci

Marc Janod

malin ! 👍
