L'Atelier Vosgien

Un laser diode abordable et qui découpe bien .


Bonjour après plusieurs tests et plusieurs graveuse laser diode testés j'ai enfin trouver une machine qui découpe sans trop de difficultés a un prix abordable .

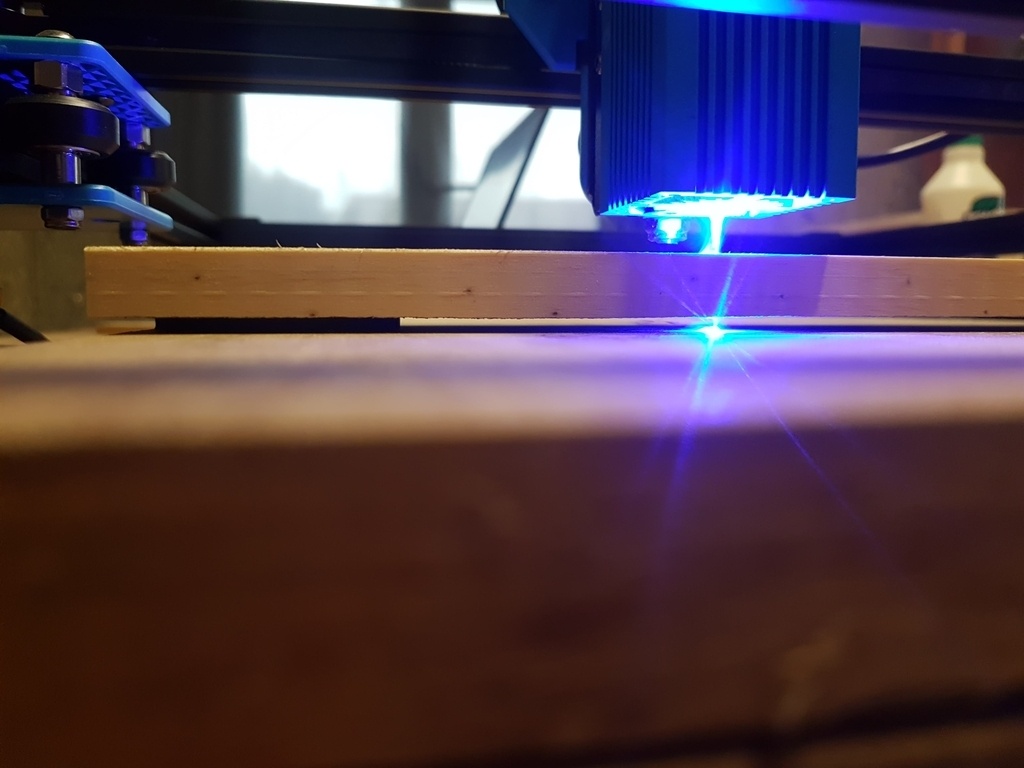

Découpe de mdf de 3 mm en 1 passe a 300 mm/ minute

Je vous laisse le liens ici .

banggood.com/f...tlinkid=1389796

Mis à jour

Discussions

L'Atelier Vosgien  a publié la trouvaille "Un laser diode abordable et qui découpe bien .".
il y a 3 ans
mofran

TWO TREES® TOTEM S 40W (je mets le nom en comm, souvent ce genre de lien vers grosse plateforme "meurt" vite)

mofran
( Modifié )

pourrais tu peut être filmer publier la gravure sur un test classique genre test nuances ou autre?

L'Atelier Vosgien

Slt pourquoi pas je le rajouterai au post :)

mofran

Olivier Vernhettes 40W aussi autre marque (peut être même diode?) même taille même tranche de prix, le même test dans le même genre de matière serait interessant (pas besoin de gagnant, juste est ce qu'ils font tous les deux le taf, découpe, et gravure nuance ?)

Olivier Vernhettes

MoFran le mien est un 20W et ne semble pas découpé, j'ai fais un essai pleine puissance, pas probant.
L'Atelier Vosgien tu utilises quel logiciel, moi j'ai eu LaserGRBL avec

L'Atelier Vosgien

Olivier Vernhettes laser grbl mais je génère le gcode avec inkscape .

Olivier Vernhettes

Il va falloir que je creuse, je n'ai aucune idée de ce dont tu parles 🤔😇

mofran

GRBL opensource + d'info par ex auprès de Lebearcnc

mofran

Olivier Vernhettes >Alfawise C40 ,le chiffre 40 m'a fait croire 40W, ok donc il faudrait autour de 40W pour découper du 4mm

L'Atelier Vosgien

MoFran c est un 5,5watts mais avec un lentille compressé.

L'Atelier Vosgien

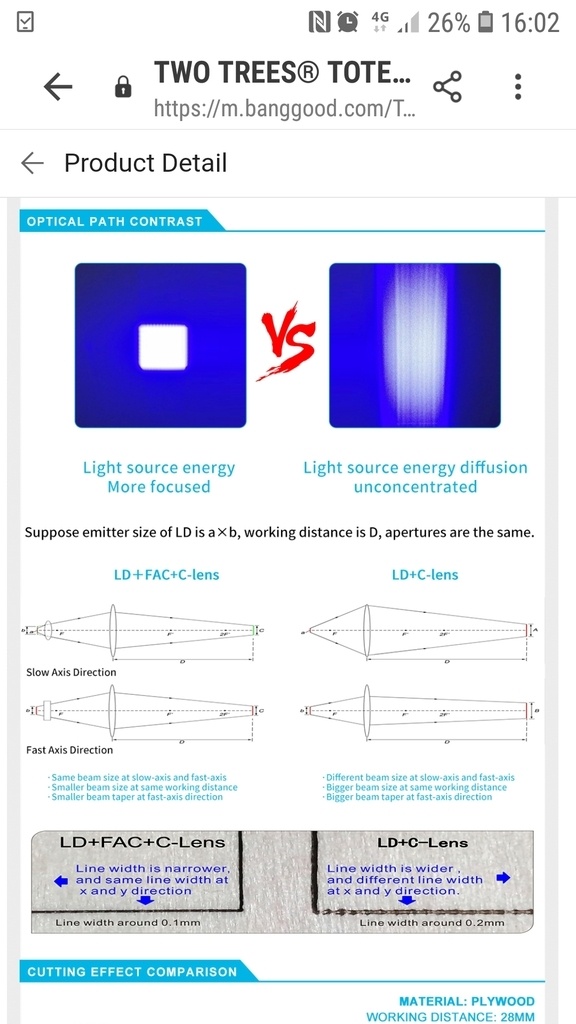

MoFran à gauche lentille compressé à droite diode standard .

mofran

classe, ils inventent tous les jours

je s'appelle Groot

Elle a l'air vachement sympa...
C'est vrai qu'une petite vidéo de test ferais vraiment plaisir car la vidéo disponible sur leur site est purement commercial... même s'ils n'ont pas été radins sur les informations de paramètres en fonction du type de matériaux et des épaisseurs...

L'Atelier Vosgien
( Modifié )

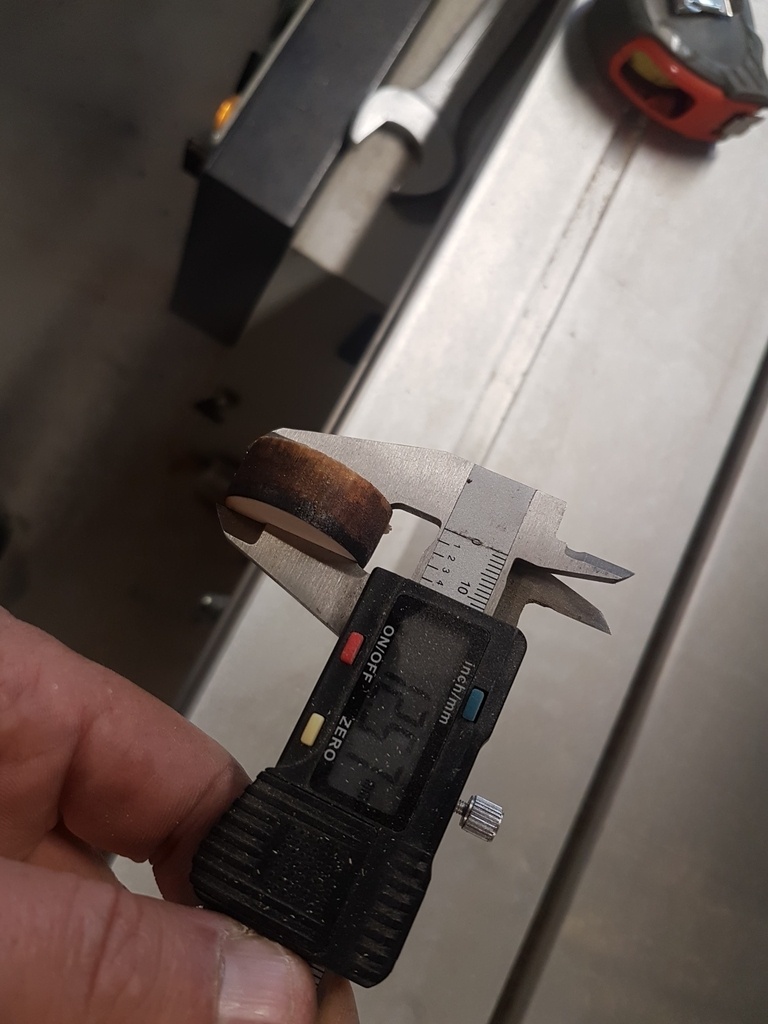

Quelques tests encore aujourd'hui pin de 12 mm découpé en 10 passes

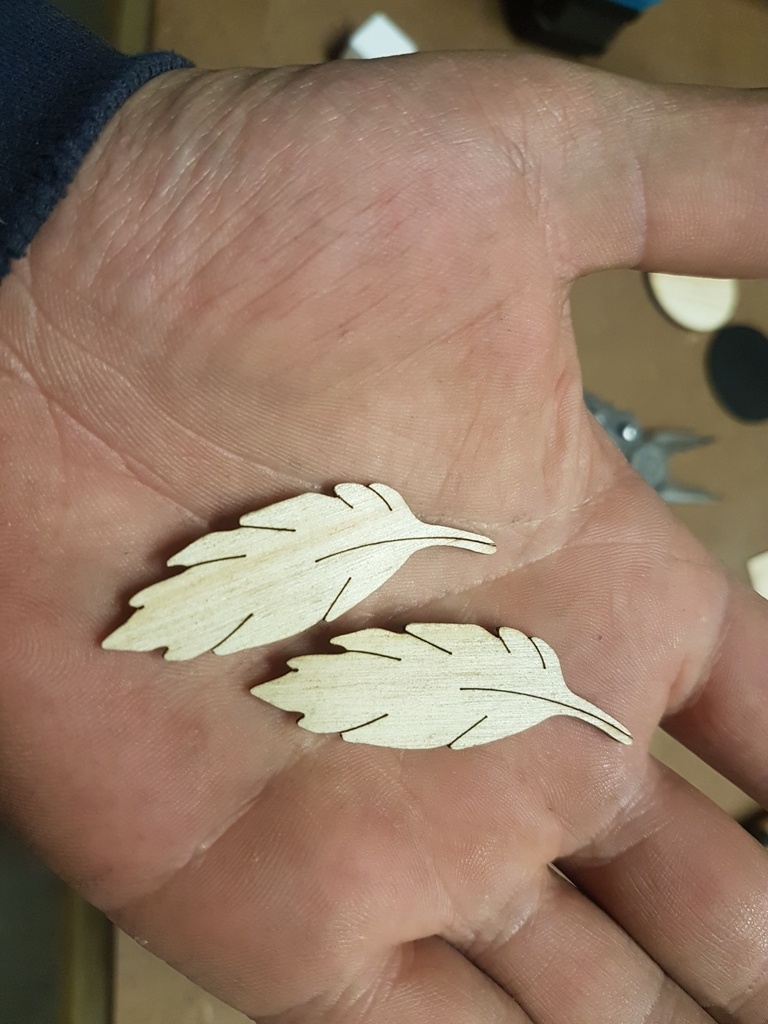

et pin raboté a 3 mm découpe en 1 passe .

mofran

pour le 10mm est ce que au fur et a mesure des passes tu descends ton "Z" ?
pour de l'impression en niveau de gris, la hauteur Z est importante?
si tu mets une piece usinée avec des reliefs, courbes 3D, ca va faire les niveaux de gris ou ca le fera pas?

AureliaM

Bonjour,
Je me permets de déterrer ce post car je possède depuis peu la même graveuse mais je me bats un peu avec les paramètres de découpe. Quelle puissance avez-vous indiqué et quelle vitesse pour la découpe de pin raboté 12mm ainsi que 3mm ?
D'avance un grand merci pour votre réponse !

Kentaro
( Modifié )

Intéressant! Il n'y avait pas moyen de mettre un laser sur ta cnc ?

cyanim

Ca rejoint la question que je me posais. Est ce possible de le mettre sur une imprimante 3D? Ca serait pour éviter d'avor trop de bati

L'Atelier Vosgien

cyanim oui c est possible

mofran

ce que j'ai lu c'est que c'est pas évident techniquement (commander une broche ou une tête laser c'est pas pareil, pas les même cartes commande de moteur)
le laser bcp plus light peut bosser bcp plus vite que la broche, vitesse et masses différentes
et la cn balance de la poussière ce que l'optique laser n'aime pas
alors si plus compliqué pourquoi essayer ?

L'Atelier Vosgien

Slt j en ai déjà un sur ma cnc effectivement.

mokozore
( Modifié )

Et du coup, sur ta CNC, comment est-ce que tu fais la focalisation (enfin le réglage du Zinitial)? Tu as une pige? Ou bien le laser est dans le visible donc tu peux régler "manuellement" le Z?

L'Atelier Vosgien

Le focus se fait à l aide d un petit gabarit fourni avec .

mokozore

Ok. Merci pour ta réponse.

L'Atelier Vosgien

Bonjour je viens d ajouter une vidéo .

bonne journée.

mofran
( Modifié )

top la video merci
tu as pas du trop tatonner entre la réception de la boite et la prise en main?

L'Atelier Vosgien

Non montage moins de 30 minutes et les logiciels je les utilisent déjà sur mes CNC .

Lsda26

Apparemment, j'ai vu sur un site que pour faire de la gravure de photo (Eliox), moins le laser est puissant et meilleur sont les nuances donc meilleur qualité de photo (7w semble l'idéale). Existe-t-elle avec un laser moins puissant ou tête acheté séparément?

leboisbois

bonjour super à lire!!
pour la commande de la machine vous avez payez des taxes de douane?
quel est le montant des frais de port?
merci de votre lecture.
continuez

deeztiker

Bonjour,
Je viens de commander la totem mais le lien de téléchargement ne marche pas, quel logiciel utilisez vous ?
