Assemblage étrange

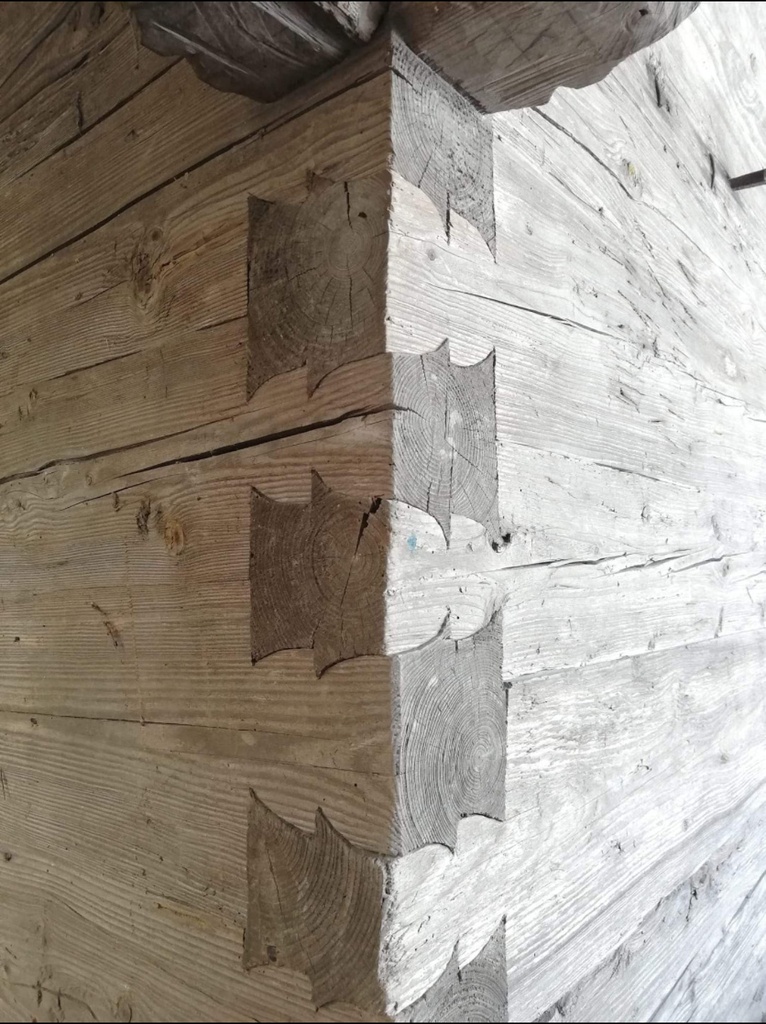

On m'a envoyé ça par message, c'est une image trouvée sur le net.

J'ai beau la regarder dans tous les sens, je n'arrive pas à comprendre comment ces bois ont pu être assemblés ? 😵

Vous avez une idée ?


Discussions

Nairod a publié la trouvaille "Assemblage étrange".
il y a 3 ans
Boisbarbu

Jolie!! C’est une construction en bois empilé, donc les pièces sont posées une à une en partant du bas... faut-il encore arriver à tailler ces assemblages!

Herve39

Exactement, il s'agit de bois empilé (chalet). Seule la forme de la queue d'aronde est spéciale. C'est bien jolie.

Santé !
( Modifié )

Joli !
Oui, cherche pas à assembler tes tiroirs comme ça, c'est impossible 😉
Je serais curieux de voir comment ça a été usiné !

Folgansky

Y'aurait moyen de tester en trempant les parties cornues des queues dans l'eau et en écrasant les fibres le temps de l'assemblage.

tarpan
( Modifié )

titimaster
Pourquoi “impossible" pour un tiroir ?
Si on le conçoit comme un caisson que l'on monte par empilement d'éléments (tasseaux) que l'on colle au fur et à mesure (ou du moins qu'on encolle, puis une fois tout empilé on serre pour laisser prendre) ça devrait bien fonctionner… non ?

mofran

avec des tiroirs "normalement rentrés" le boulot en plus n'offrirait rien d'autre qu'une photo bizarre , ce qui n'est pas le de ce type de construction en fuste qui "retient" dans les deux sens,
pour quoi pas pour une caisse alors, la j'ai pas de réponse

JPA33

tarpan Oui.

JPA33

Folgansky Non, la triche ne doit pas être de notre monde de boiseux !!!!! Il vaut mieux comprendre le pourquoi et comment.

Folgansky

JPA33 Ah, y'a un comité pour définir qu'une technique est de la triche, maligne ou hasardeuse?
La triche est dans un contexte compétitif et face à un bout de bois je suis seul.

Après je suis d'accord pour dire que ce n'est pas élégant.

JPA33

Folgansky Les Assemblages faits en trichant, on en connait quelques-un !.... sur Internet ou en Vidéo !!
Mais quand on connait toute la Théorie géométrique de ce type d'Assemblage dans un Ouvrage complet,.... on voit toutde suite 'La Triche'.... donc... a vous de voir devant vos Pieces de bois !... à moins de passer par une petite Epure pour comprendre et faire....

Santé !

tarpan oui, on peut le faire par empilement. Je disais donc qu'il est impossible de le faire comme on fait des queues normales :)

Timothée Delay
( Modifié )

cherche "impossible dovetail" sur yt... je pense que c'est le même concept. plus ou moins, parce que ta maison sur le photo, elle est construite en empilant, donc pas besoin que le profil coulisse, c'est même possible que l'assemblage soit verouillant par design.

trente six seb

Il a une bien jolie page le monsieur...

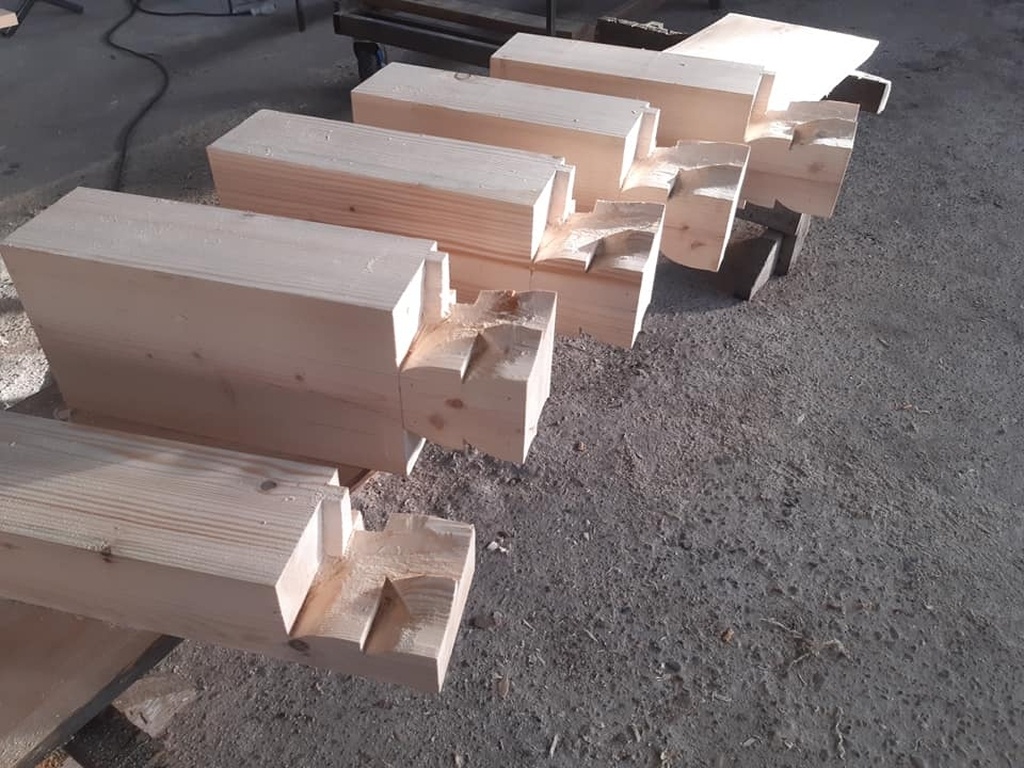

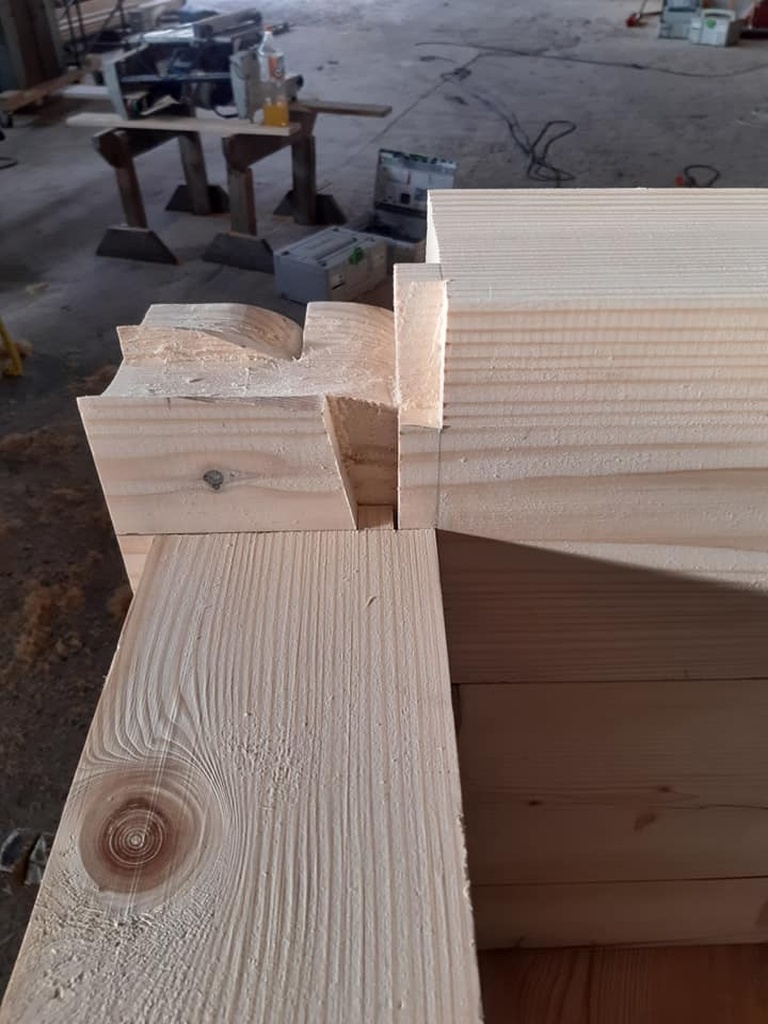

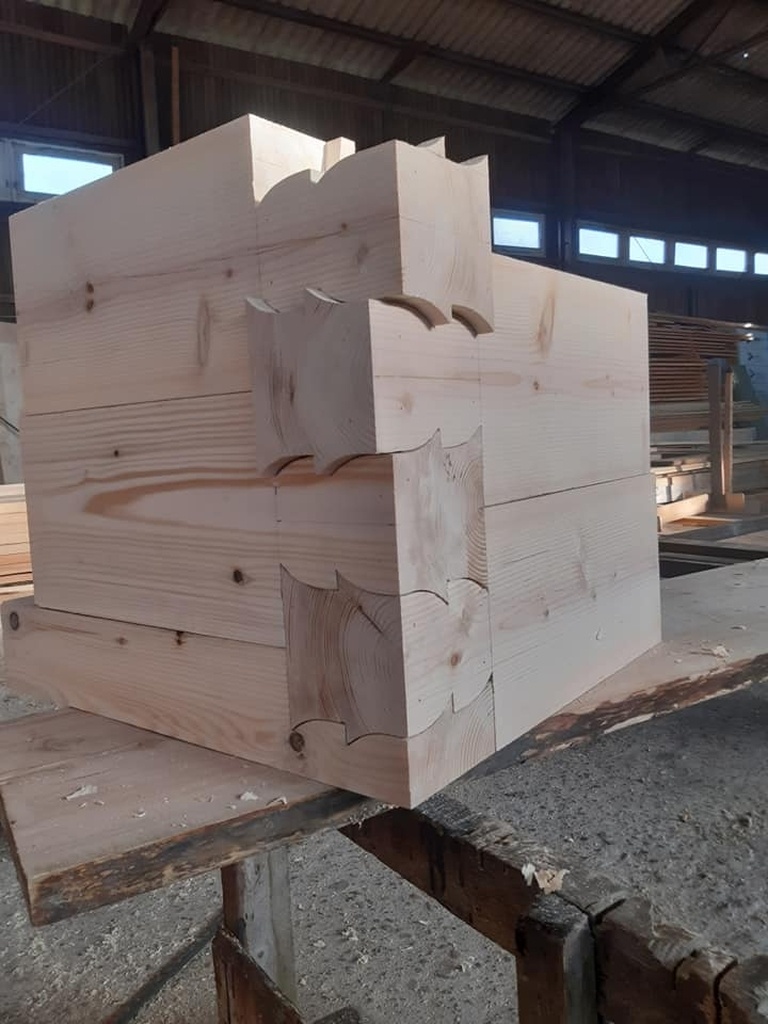

dependancesbois

J'ai vu passé ça sur une page fb
facebook.com/g...64818160214859/

JPA33

Bravo. Vous avez trouvé la solution de ce type d'Assemblage sur Angle Dièdre Vertical.... mais cela n'est possible, que si on rajoute un Degré de Liberté, qui ici, sont les Plans de Joints Horizontaux de chaque Madrier, empilés Verticalement par alternance !!
La Direction d'Assemblage n'est plus 'Horizontale' pour 2 Panneaux Verticaux.... mais sont des Directions d'Assemblages Verticaux ici !.... donc le type (La forme géométrique) d'Assemblage doit tenir compte de cette nouvelle D. Assemblage.
Pour ces Maisons Bois, le Verrouillage de cet Assemblage sur Angle Dièdre se fait par une Tige Filetée Verticale Interne si besoin (Pour au moins résister aux Soulevements dûs au Vent extrême).

fabicio

un vrais casse tête à réaliser

artiste : Kamwei Fong

Ok c'est par empilement, je comprends maintenant. Une maison n'est pas une boîte.

adamas55
( Modifié )

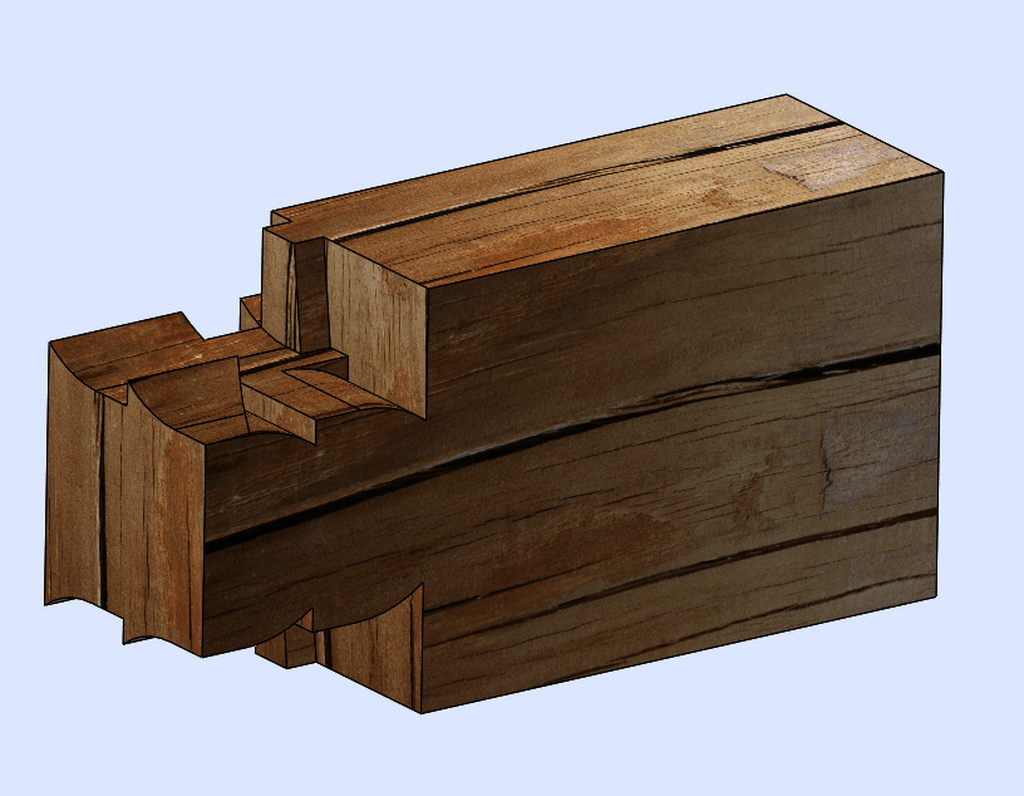

JE ME SUIS AMUSER A LE MODÉLISER. PETIT CASSE TETE EFFECTIVEMENT.

artiste : Kamwei Fong

Haha, super classe ! 😀

Mikeyavel
( Modifié )

adamas55 : tu modélises avec quel logiciel?

JPA33

Une simple Epure suffit, si vous avez compris le comment et le pourquoi !.... Vous choisissez simplement ce que vous désirez (De 'compliquer' ?) voir sur les 2 Parements vus.... et le plus 'simple' en interne de la Chambrée d'Assemblage...

adamas55

modélisé avec solidworks

Vince71

C'est joli ! Mais quel est l'intérêt d'un point de vu mécanique...?

artiste : Kamwei Fong

Un peu comme des queues d'aronde non ?

Vince71
( Modifié )

Oui mais rapport à des queues d'arrondes, quel intérêt de se compliquer la vie si ce n'est de faire jolie ?

JPA33

Ici c'est purement de l'esthétique.... onprut faire plus simple pour une même efficacité !

ebenober

C'est beau parce que c'est inutile !

artiste : Kamwei Fong

Ca force et garde les murs d'équerre ?
Je sais pas 😁

Vince71
( Modifié )

et ça nous fait parler surtout !😂

ebenober
( Modifié )

Je serais bien curieux de savoir dans quel pays on peut voir ça ?
Où la photo a-t-elle été prise ?

artiste : Kamwei Fong

Aucune idée, c'est trouvé sur internet.

artiste : Kamwei Fong

ebenober Tu peux utiliser le site tineye.com/ pour faire une recherche par image et éventuellement retrouver la source.

Reharmont
( Modifié )
artiste : Kamwei Fong

Bien vu !

JPA33

Nairod
