Arbredevie

Perceuse à colonne (à main)

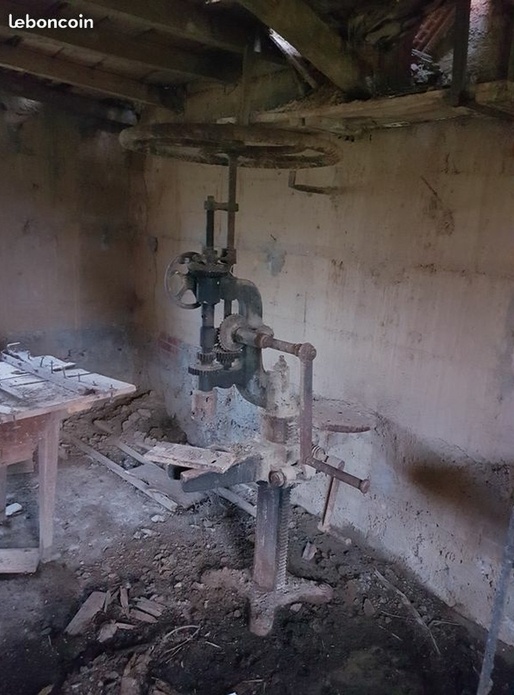

Une perceuse à colonne de forgeron m' a fait de l'oeil sur LBC..

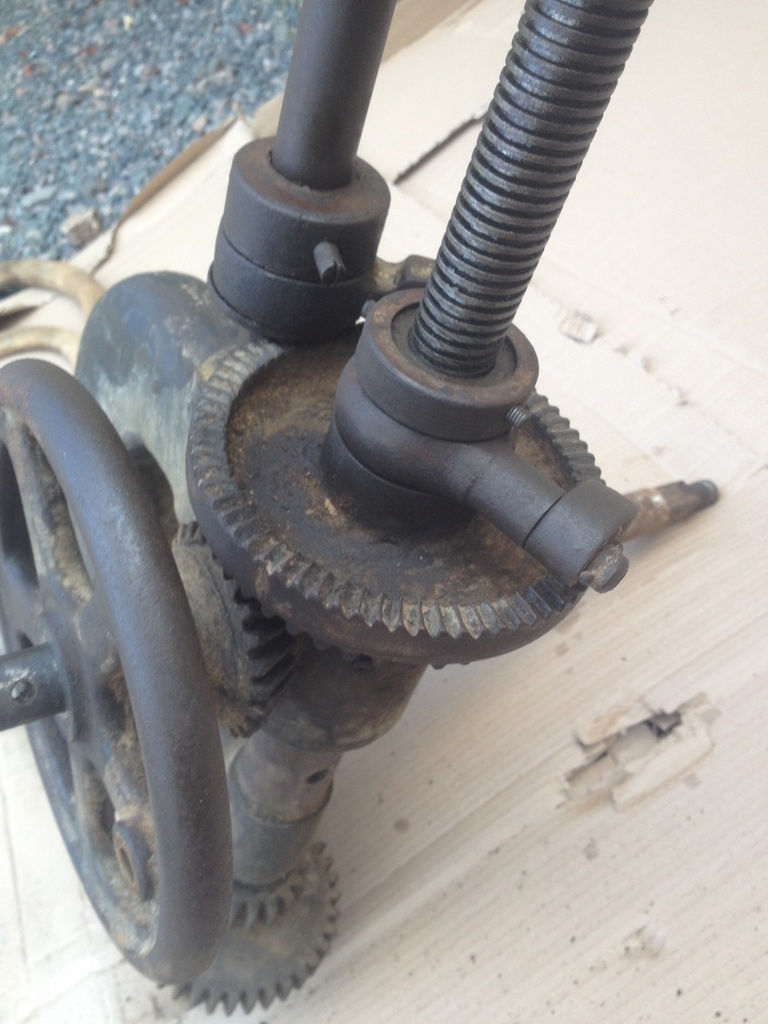

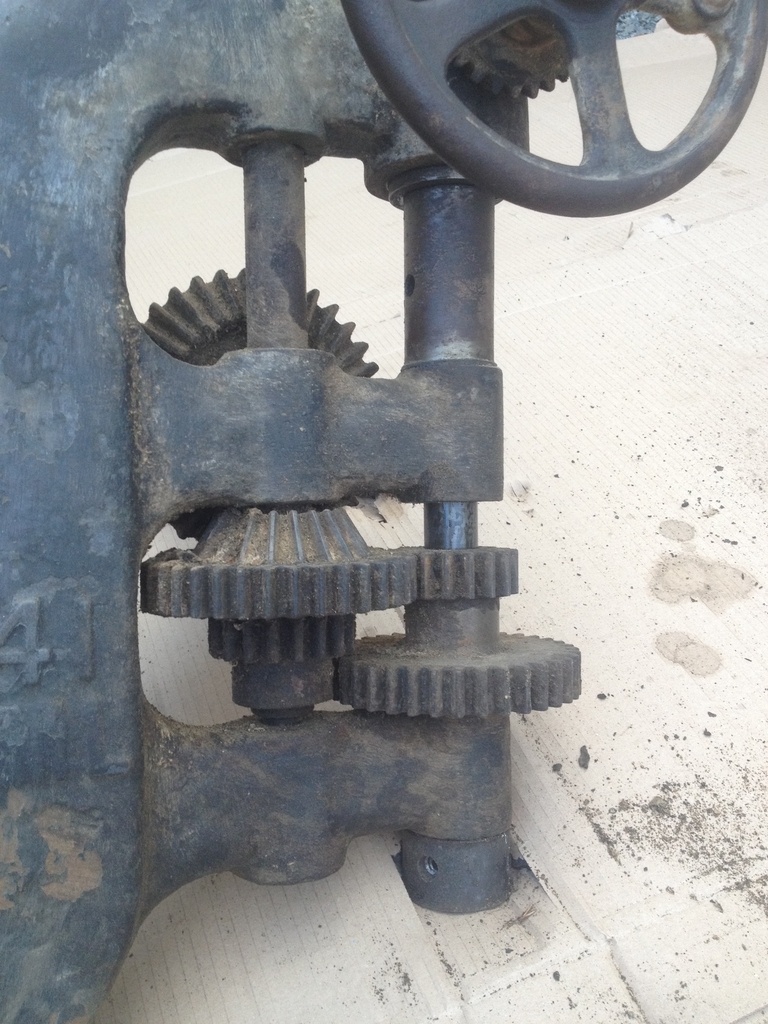

Une belle mécanique à crémaillère permet une descente millimétrique du forêt en même temps que la rotation. Simple et efficace

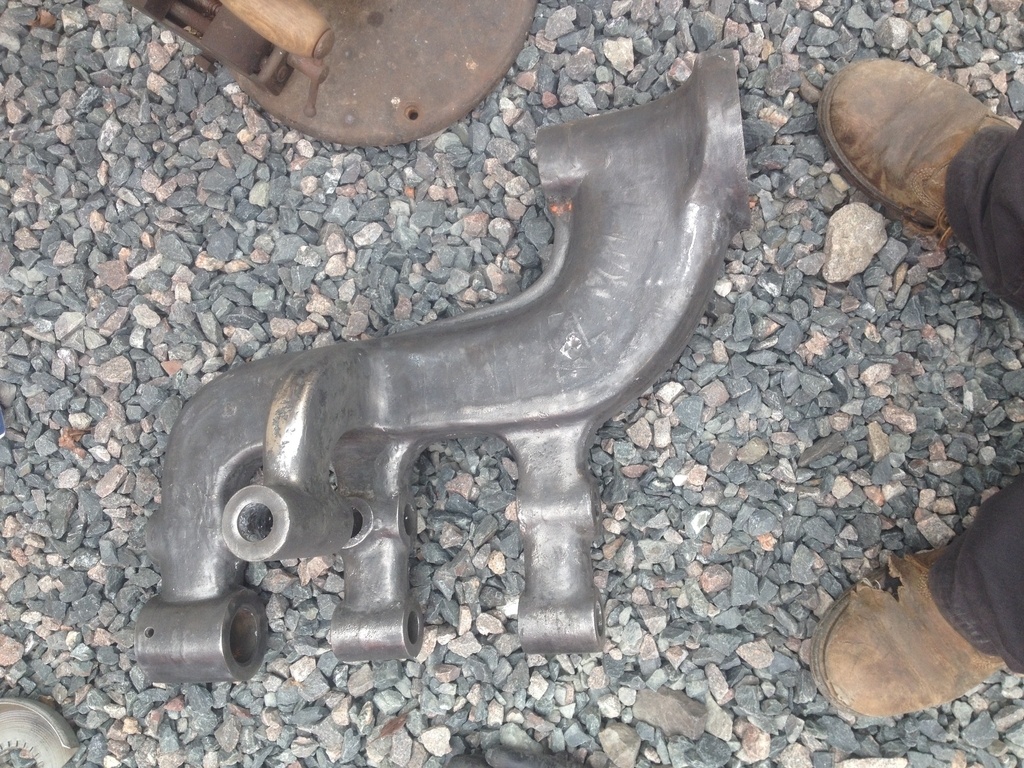

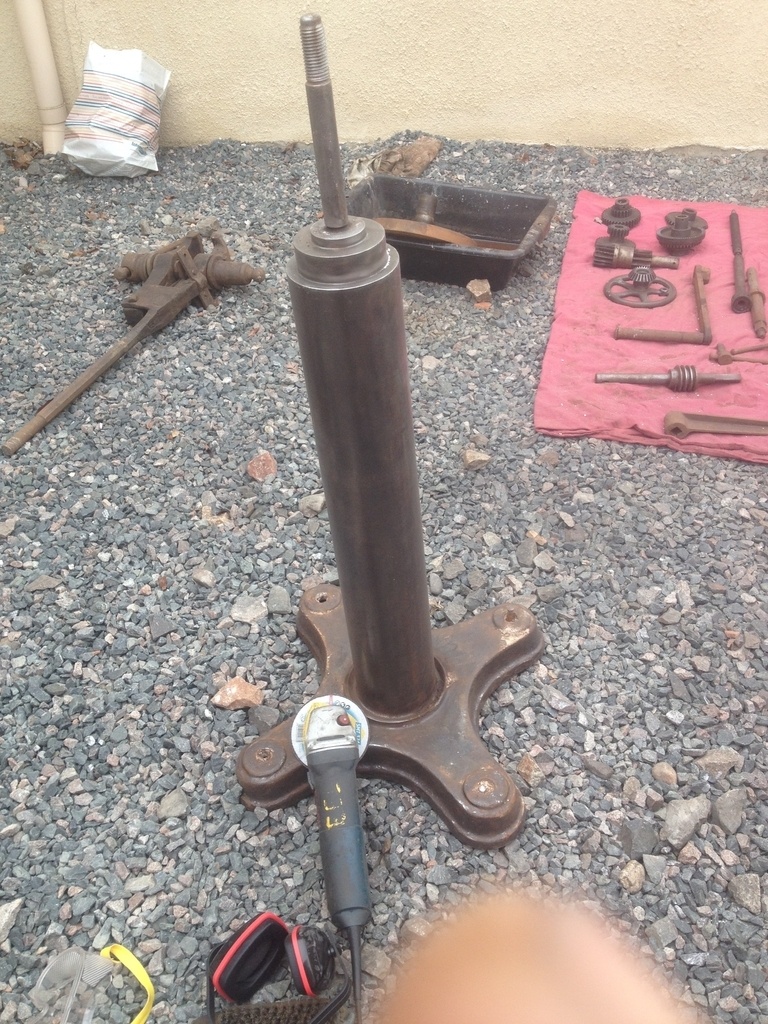

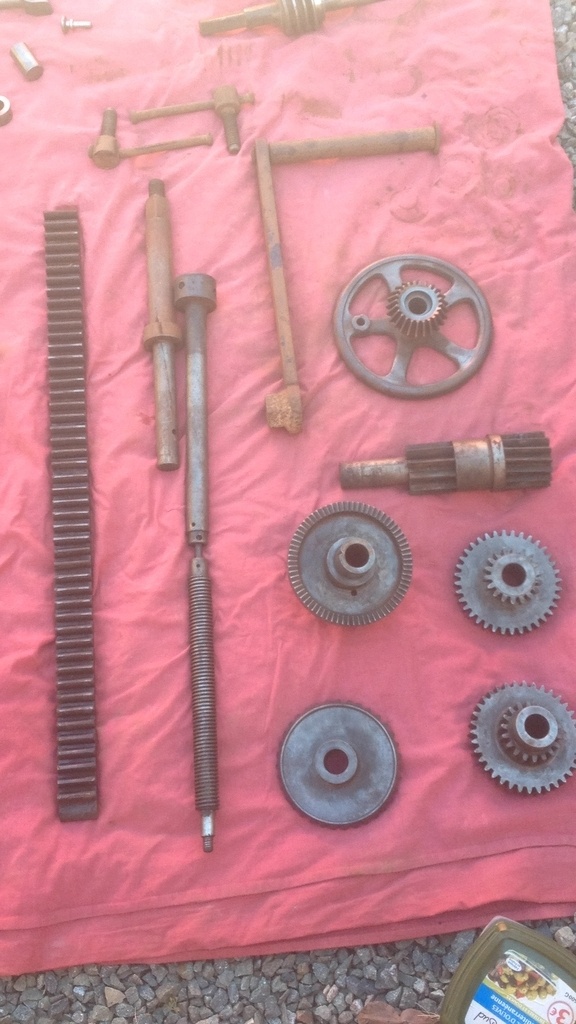

séance de manucure pour la vieille dame

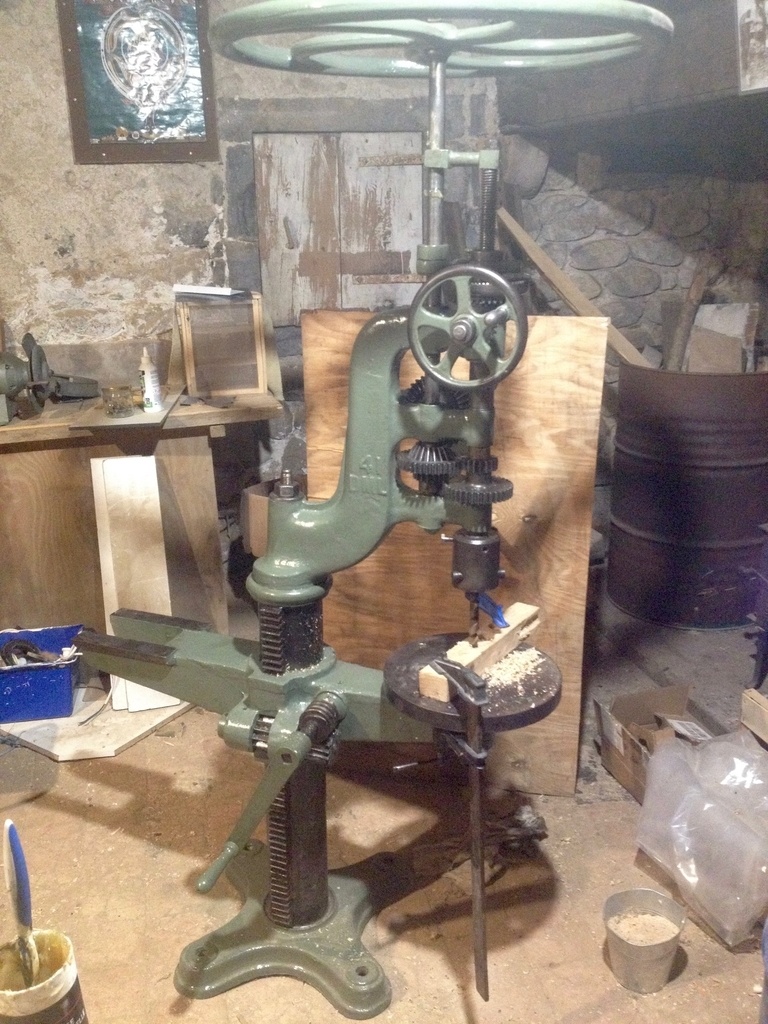

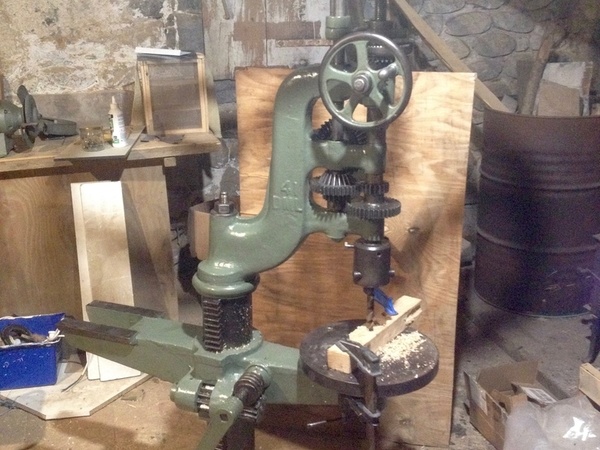

Je suis toujours surpris par la qualité des ces vieilles machines en fonte, voilà une nouvelle venue dans l'atelier, prête à vivre de nouvelles aventures !


Discussions

Arbredevie  a publié la trouvaille "Perceuse à colonne (à main)".
il y a 4 ans
mofran
( Modifié )

et donc c'est comme une chignole montée en colonne ? ca mériterait une vidéo en fonctionnement ca !

Arbredevie
( Modifié )

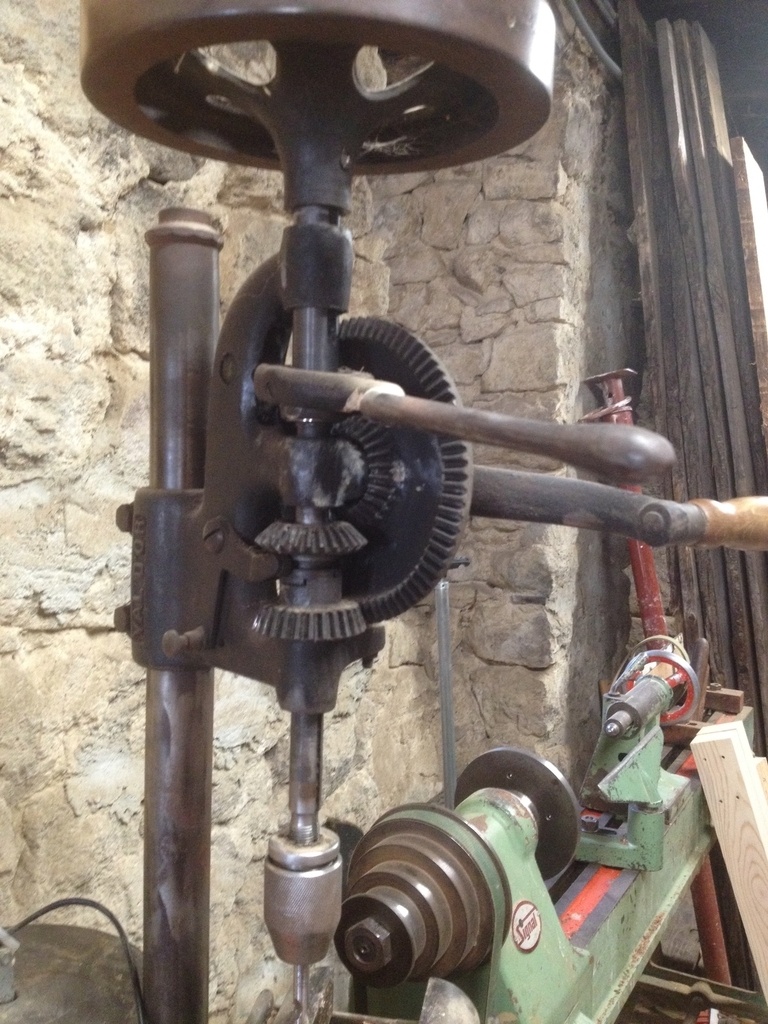

Oui en gros c'est ça, avec un piètement à crémaillère et une descente automatique, ce qui n'est pas le cas de la chignole à colonne d'établi, qui elle a un levier pour descendre la mêche

sylvainlefrancomtois
( Modifié )

Volant d'inertie ? +1 une petit video !belle resto!

Arbredevie

Effectivement , un volant d'inertie qui doit bien peser 25-30kg, je me fait presque emporter une fois lancée, les efforts a fournir sont minimes

mofran

pour changer de soutien sous la pièce à usiner, qu'est ce qui pivote de 180° le soutien ou la machine ?

Arbredevie

La machine pivote, il y a juste un gros boulon à desserrer. C'est encombrant par contre car il faut pouvoir tourner autour !

Vic66

Ca fait rêver... reparti pour un siècle!

Erebor

Elle est magnifique ! J'aimerai avoir la place d'accueillir ce genre de merveille !

dependancesbois

Wouah top ! Oui une vidéo de démo serait sympa ! Un jour j'en aurais une !

Arbredevie
( Modifié )

J'ai trouvé une vidéo pour voir le fonctionnement, c'est aussi une très belle restauration Vidéo Perceuse Colonne

Erebor

Magnifique ! J'adore ces vieux mécanismes tellement ingénieux ! Le système de descente du forêt est une merveille

Arbredevie

Je confirme ! un plaisir à voir en fonctionnement

Erebor
( Modifié )

Arbredevie oui voir tout ça en mouvement apporte une certaine satisfaction!

dneis

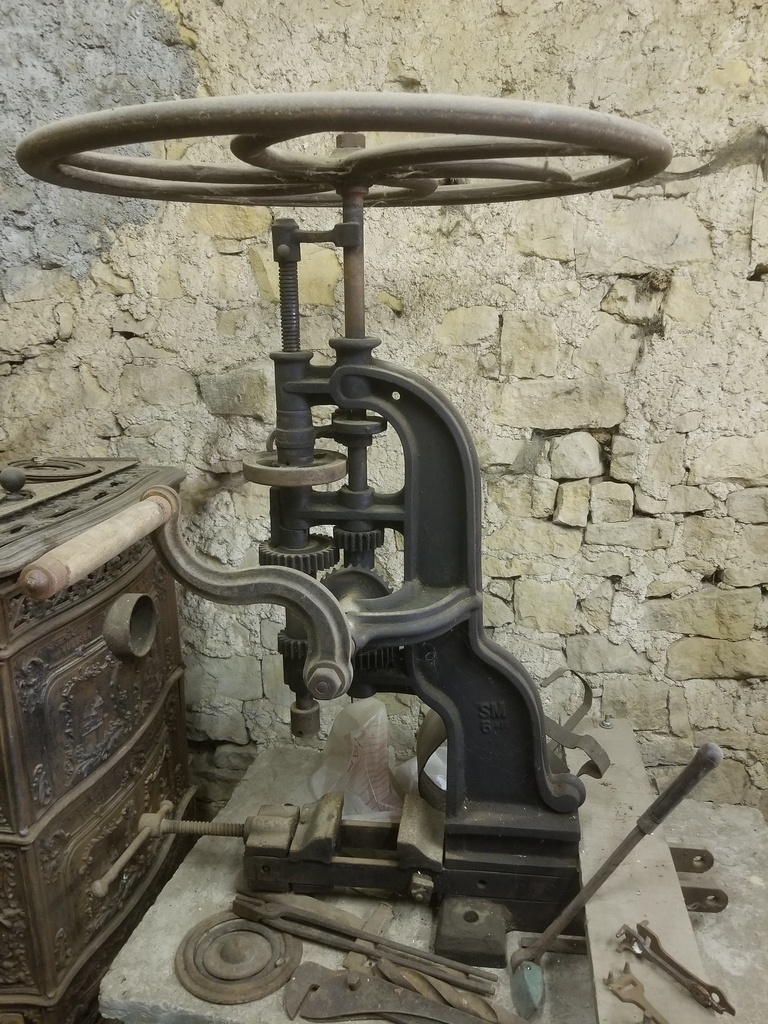

Chopwithchris en a aussi restauré plusieurs, on peut voir le fonctionnement dans ces vidéos

youtube.com/wa...h?v=5_hB3oW38Og
youtube.com/wa...h?v=4zs8E4RCxd4

Arbredevie
( Modifié )

dneis Ah oui! Jolies machines! les anglais ont l'air d'avoir des vide greniers géniaux, je me demande justement si en france nous avons des ventes spécialisées dans les vieux outils.

dependancesbois
( Modifié )

superbe toutes ces vidéos!
Arbredevie il y a la foire de Bièvres
bievres.fr/foi...-loutil-ancien/
j'espère bien pouvoir y aller un jour!

trente six seb

Et en plus la chaine YT c'est LADB !!! excellent 😀

glaude
( Modifié )

Arbredevie
Oui il y a des brocantes à thèmes comme par exemple à Bièvres 78 le 1 mai spéciale outils, il y a également Verdier expert en vieux outils qui en organise une dans le massif central, il me semble. Pour le retrouver, il tient un stand à Touchons du Bois à Epinal donc soit par le programme ou les Forges d'Auriou. Elle a lieue dans son agglomération

dneis
( Modifié )

Génial. Si j'avais un grand atelier, je rêverais d'avoir cette machine.

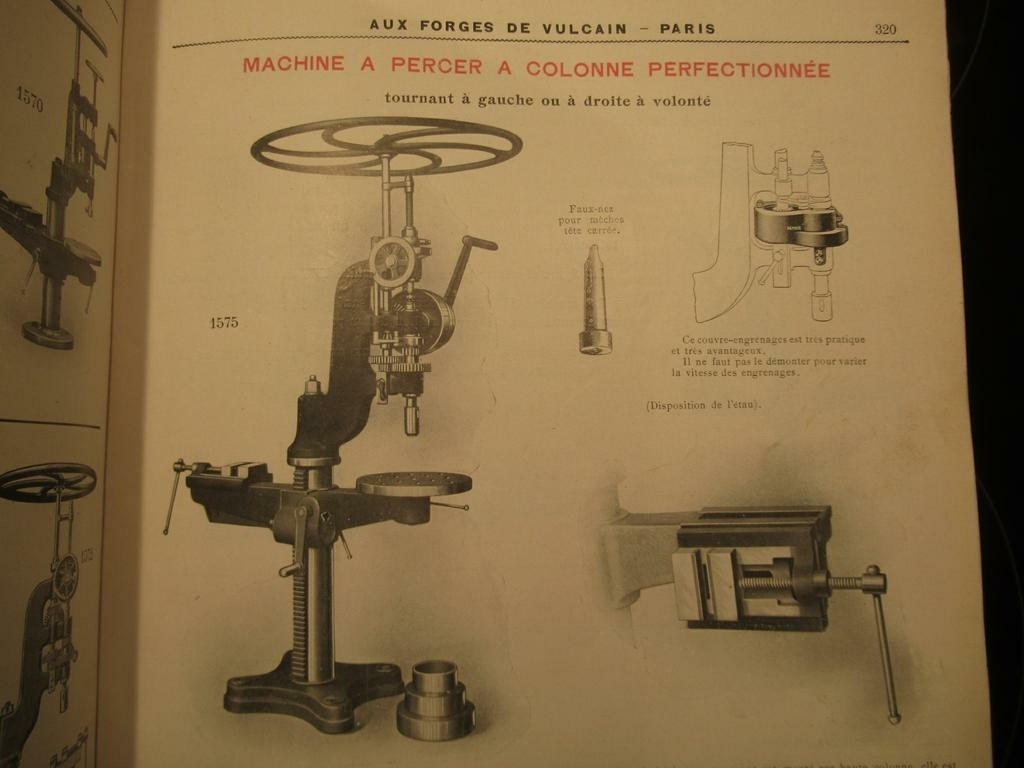

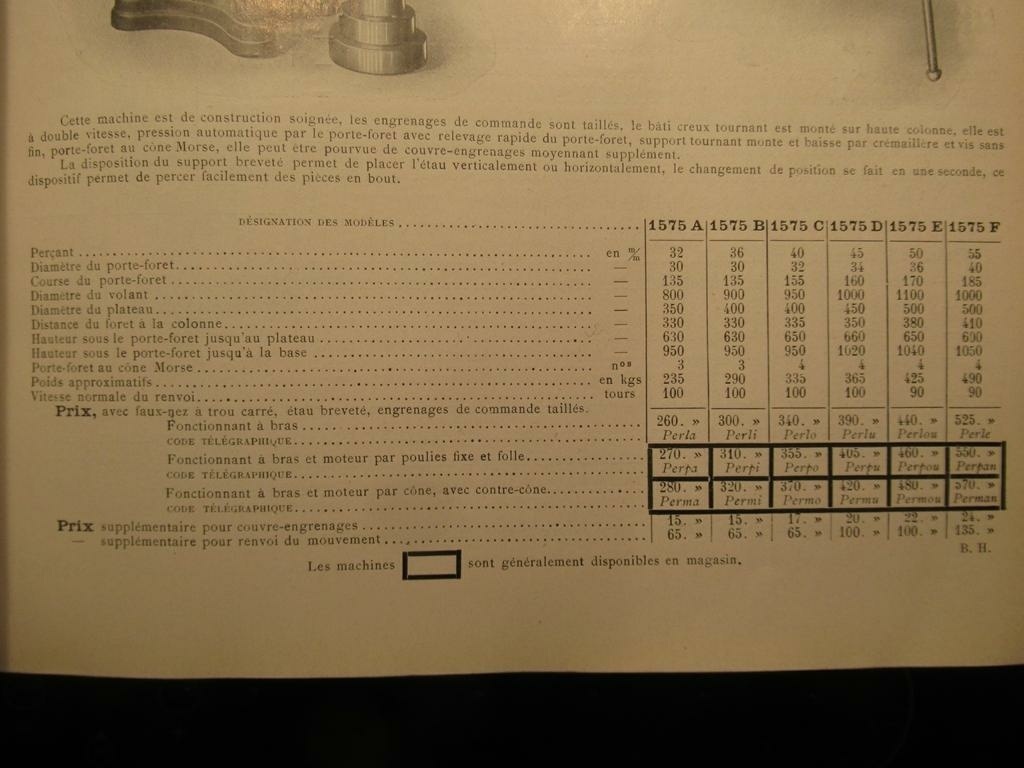

Je crois que je viens de trouver une perceuse vraiment très ressemblante dans le catalogue des Forges de Vulcain

Par curiosité, tu l'as payé combien ?

Arbredevie

Effectivement c'est très ressemblant, Sur la mienne il n'y a pas les caches engrenages et le changement de vitesse se fait grâce à une bague en laiton amovible. La partie étau n'était pas complète non plus, il faudra que je trouve une solution . Pour le prix, 80€ démontage sur place... à peine le prix de la ferraille😁

sylvainlefrancomtois
( Modifié )

dneis notre spécialiste à parlé ! 👍

dneis
( Modifié )

Arbredevie 😱 diantre, une sacré affaire !

Corentintin
( Modifié )

Magnifique restauration Bravo !!
Ça fait des lustre que j'aimerai bichonner un bel outils comme ça, mais il faut la place et être bien installé (on déménage pas ça tous les jours …).
Et je me suis toujours demandé quel type de mandrin et donc de forêt était monté sur ces perceuses Arbredevie ? Le système à l'air ancien, on peu adapter autre chose de plus "moderne"?

mofran

cone morse ? déjà standard ou version plus difficile a trouver?

Le Bois par les Sens
( Modifié )

Merci pour ton partage.
Serait-il possible d'avoir une vidéo en fonctionnement ? genre gros diamètre dans bois dur 😁
J'en cherche une, j'en ai vu plein, mais loin !
Je patiente je patiente ;)

dneis

Ce type de machine à percer me semble plus dédié au perçage du métal.
Si tu veux percer de grands trous dans du bois dur, je prendrais une tarière.

Car je ne sais pas si des mèches à bois de grand diamètre à queue cylindrique existent. Et je n'ai pas l'impression que le mandrin accepte des mèches à queues carrées...

Le Bois par les Sens

J'utilise une mèche à diamètre réglable, à queue cylindrique sur perceuse à colonne. J'en ai une à queue carrée mais mon vilebrequin est trop petit, je n'ai pas assez de couple avec.
C'est vrai que je n'ai pas essayé la tarière ; avec une mèche bien aiguiser et en prenant le temps ; le plus dur étant de garder l'angle constant

Erebor

Je me pose aussi la question de la vitesse, pour percer le métal et le bois la vitesse de rotation et d'avance ne sont pas les mêmes. Ces perceuses sont effectivement conçues pour le métal et l'avance et la vitesse sont liées par la conception de la machine. Les mèches a bois notamment celles à diamètre réglable doivent tourner a une certaine vitesse pour fonctionner de manière optimale et pas certain qu'il soit possible de l'atteindre ici.
Après les anciennes mèches conçues pour les vilebrequins pourraient fonctionner.

Arbredevie

Même si je m'en sert pour le bois, c'est clairement dédié au travail du métal, la vitesse de descente et de rotation est vraiment lente! Idéale avec des mèches forstner par contre, pour percer tout en douceur. Le mandrin permet de serrer des mèches carrées, je n'ai pas accès à la machine pour le moment mais je reviens avec des photos/vidéos dès que possible !

dneis

Ybos c'est là qu'un vilebrequin avec un grand bras de levier devient intéressant. En général on est autour de 125mm de rayon. J'en ai un de 150mm et c'est appréciable pour les grands diamètres.

C'est le paramètre sweep que l'on retrouve dans les vilebrequins Stanley, qui correspond au diamètre balayé. Cela va de 8in à 14in

archive.org/de...ge/n11/mode/2up

C'est Val D'Or, cela va de 21cm à 35cm.

Le Bois par les Sens

Et oui, je n'ai qu'un 10", je n'ai pas encore eu la chance de trouver un 14" (35cm).

Le Bois par les Sens

Arbredevie c'est un peu l'idée, d'utiliser des mèche forstner, mais vous avez raison, la vitesse ne sera pas adapté.

Claire57
( Modifié )

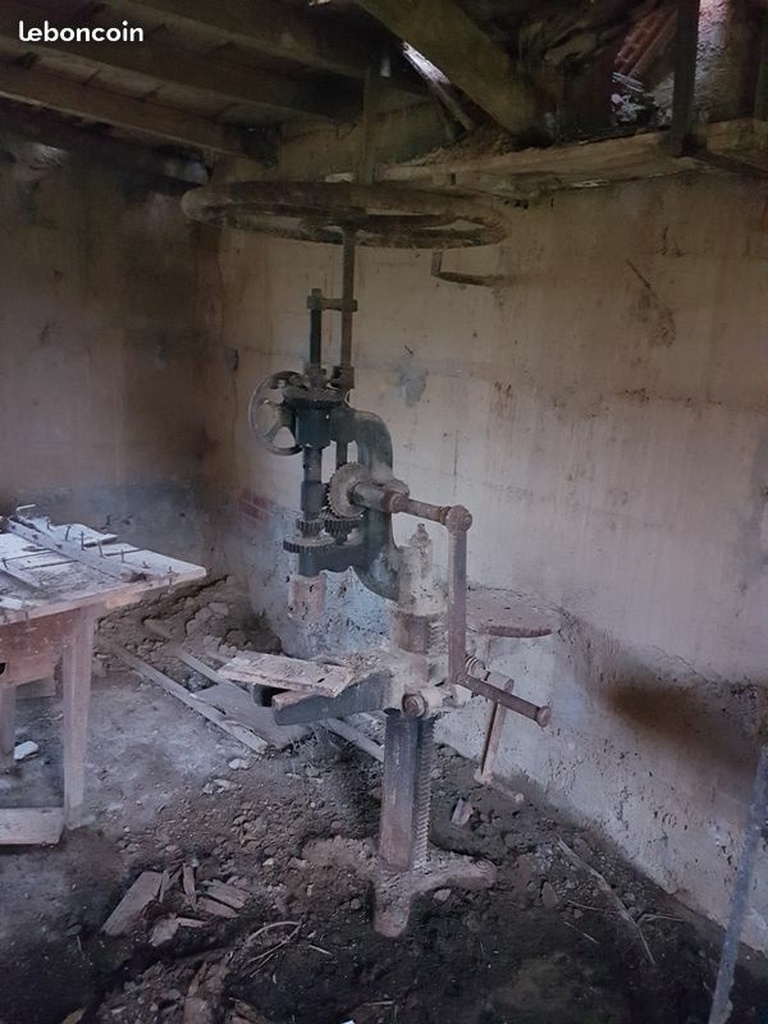

Bonjour à tous. Le sujet date mais je tente ma chance puisque nous vidons une grange et nous avons trouvé cela dedans et je pense qu'il s'agit de la même chose non ? Une personne (que nous ne connaissons pas), veut nous l'acheter pour 70 euros mais cela nous parait mince ... Concrètement, nous voulons vendre au bon prix ce que nous pouvons pour des personnes passionnées : auriez-vous une idée de ce que c'est exactement et si possible de la valeur ? Merci beaucoup pour le retour !
