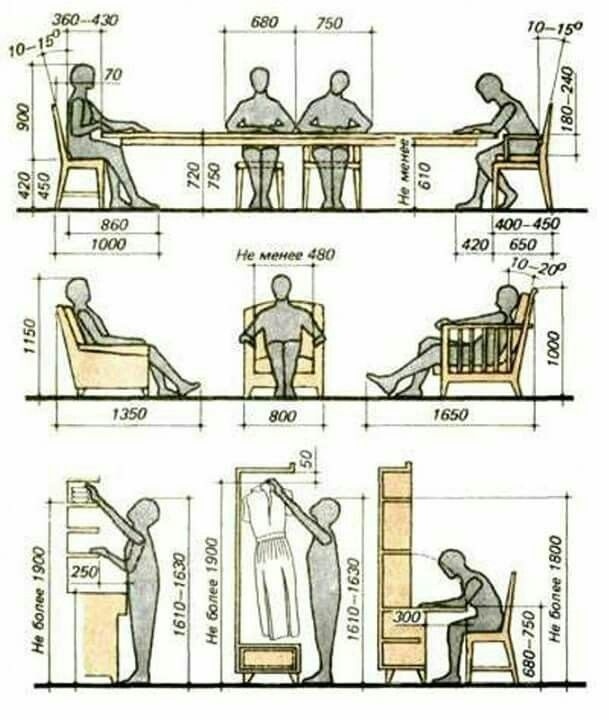

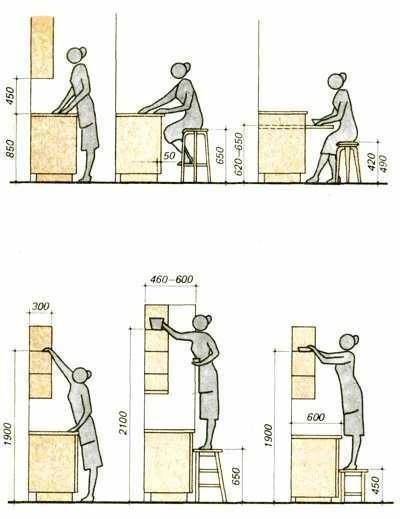

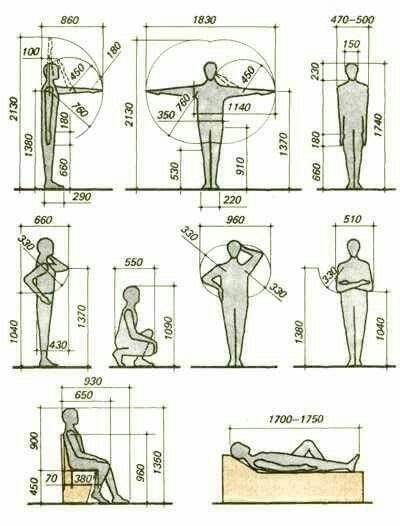

Il y a quelques temps, une question a été posée par rapport aux différentes dimensions et mesures "standard" à prendre en considération dans la réalisation d'un meuble.
Ayant trouvé récemment ces schémas plutôt clairs, je me permets de vous les partager.
Je n'ai par contre pas réussi à en déterminer l'auteur ou la source. Si vous les reconnaissez, hésitez pas à le signaler.
Autres trouvailles de
Boris Beaulant
Voir aussi
Discussions
Merci pour ce partage ! Fort utile ma foi, je crois que je l'ai dans un de mes recueils d'ADC, pour la source...
Bonjour Boris justement cet été je cherchais des infos pour un fauteuil de jardin, j'ai trouvé quelques indications sur le NET mais pas évident je me suis basé sur un fauteuil en PVC et en l'adaptant à mon profil.
Je vais vérifier avec mon projet
Encore merci pour ce partage
Si c'était possible ce serait bien de dater ces schémas et du coup mesure avec le temps les dimmensions change un peu actuellement nos chaises et table sont plus haute que celles de nos arrières grands parents.
C'est pour cette raison que je l'ai adapté à ma morphologie et mon âge
Pour mémoire dans les salles d'attente en particulier Hôpitaux, médoc etc c'est parfois du n'importe quoi
Le mec du schéma mesure 1630mm, ce n'est en effet pas super grand...
MOWD d'après Wikipedia, la taille moyenne en France :
Je pense que ce schéma re présente pas toujours un homme.

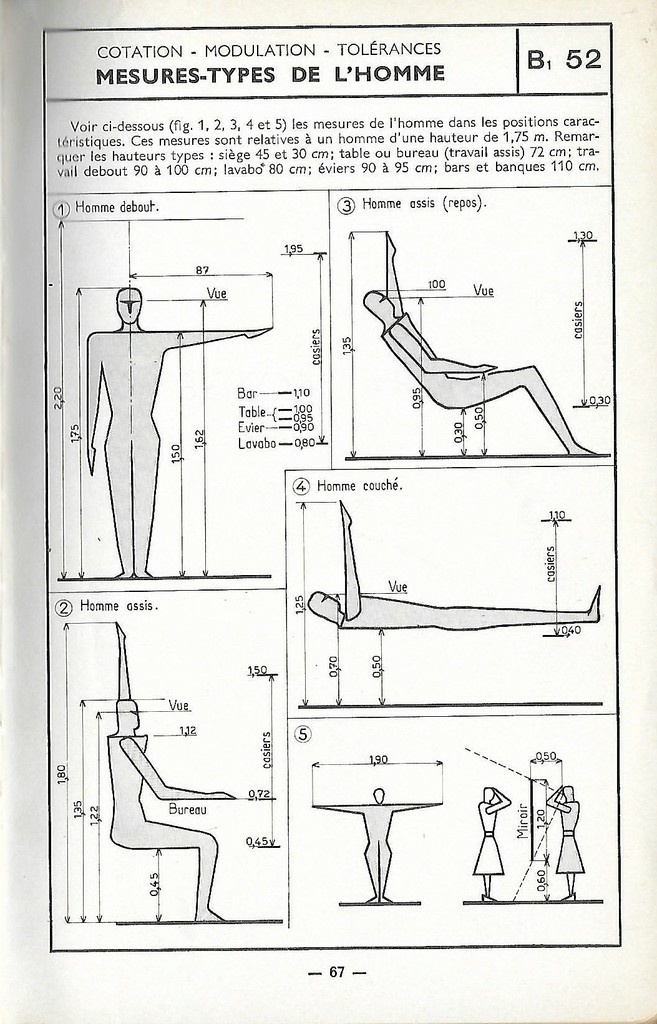

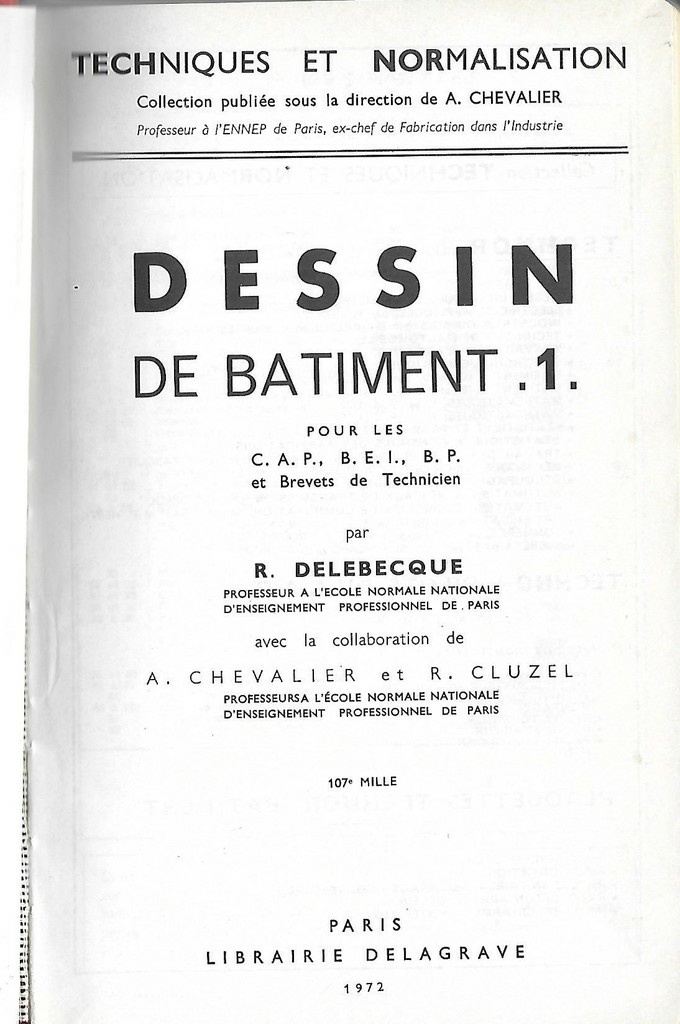

ça me fait penser aux Technor (1972), il doit y avoir beaucoup plus récent.
Une bonne année
cereus45 année de mes 18 ans, hé oui ça fait un moment.
J'avais mis le lien vers pinterest ou il y a pas mal de diffusions diverses , la réponse y est peut être ;) pinterest.fr/p...52393135717569/
Wep, mais sur Pinterest, c'est déjà du repompage d'ailleurs. Et je n'ai pas trouver à identifier la vraie source. Ca pointe souvent sur des blogs qui liste ce genre de docs.
Boris Beaulant ok ;)
Serait ce une norme :) ?
J'avais trouvé ça pour me guider
ideesmaison.co...-pratiques.html
Wep, il y avait déjà eu une trouvaille sur cette page.
Merci Boris pour ce recueil de côtes fort utile!
Serait-il possible d'avoir ces documents en pdf?
Merci d'avance
??
Il y a le « Neufert » qui est dans le même style dunod.com/site...Feuilletage.pdf

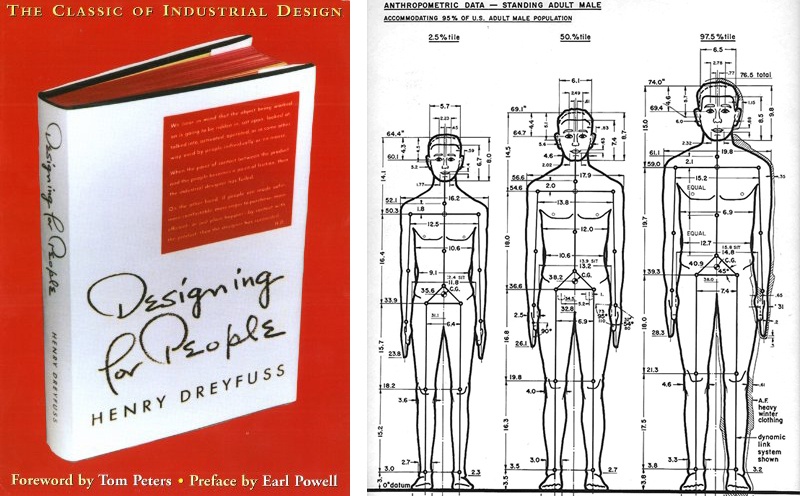

Il faut effectivement rendre à César ce qui lui appartient. C'est Henry Dreyfuss, designer industriel majeur américain du nord, qui est l'auteur du traité le plus complet sur le sujet:
TU veux dire que les images ci dessus sont de lui ?
Je veux seulement dire que dans l'histoire du design (et du design industriel) il y a unanimité à accorder à Dreyfuss la paternité de la réflexion sur l'ergonomie des meubles et objets et d'avoir écrit un ouvrage sur ce sujet écrit en 1955. Ça ne veut pas dire qu'avant lui il n'y avait pas eu de réflexion : Léonard de Vinci avait écrit à ce sujet, me semble-t-il. Mais les études de ce dernier nous sont que peu utiles lorsqu'on conçoit des meubles.
Quelques images de ce bouquin.
Le Modulor de Le Corbusier n'est pas mal non plus
kajmed +1
vraiment merci pour ce partage
Salut à tous
Sujet vaste et intéressant!
Il n'y a pas de "Standard universel" mais des recherches sur l'ergonomie !
L'ergonomie c'est l'étude de la relation entre l'homme et ses moyens, méthodes et milieux de travail et leur application à la conception de systèmes avec le maximum de confort, de sécurité et d'efficacité pour le plus grand nombre (ou pour un individu particulier).
Il suffit de taper "ergonomie" dans un moteur de recherche pour trouver par exemple les recherches de Le corbusier avec son fameux modulor pour des applications à l'échelle individuelle ou d'une ville entière...exemple:
chups.jussieu....ie/op4_8_bk.pdf
Dans la facture d'instruments de musique, on ne conçoit pas de la même manière un clavier européen et un clavier asiatique en raison de l'empan des mains:
orgue-bernard....on-d-un-clavier
Finalement les côtes ne seront pas les mêmes pour:
un individu (normal ou handicapé)
un groupe (ethnique, filles ou garçon, jeunes ou vieux, etc...)
et suivant le lieu d'utilisation:
pour un salon, un restaurant, un train , un avion, etc...
Chacun d'entre nous est parfois dans la "norme" pour certains critères et parfois hors norme pour un autre, voire pour le même en raison de son âge, de sa maladie, etc...
Donc il n'y a pas une norme mais des normes et il n'y aura jamais une norme pour concevoir les normes, ça n'empêche pas de se poser la question avant de se lancer dans un projet.
Je repense à cette maxime: "choisir c'est renoncer"
merci pour la lecon
milles excuses! ce n'est pas l'intention...
c'est juste un sujet qui me préoccupe.

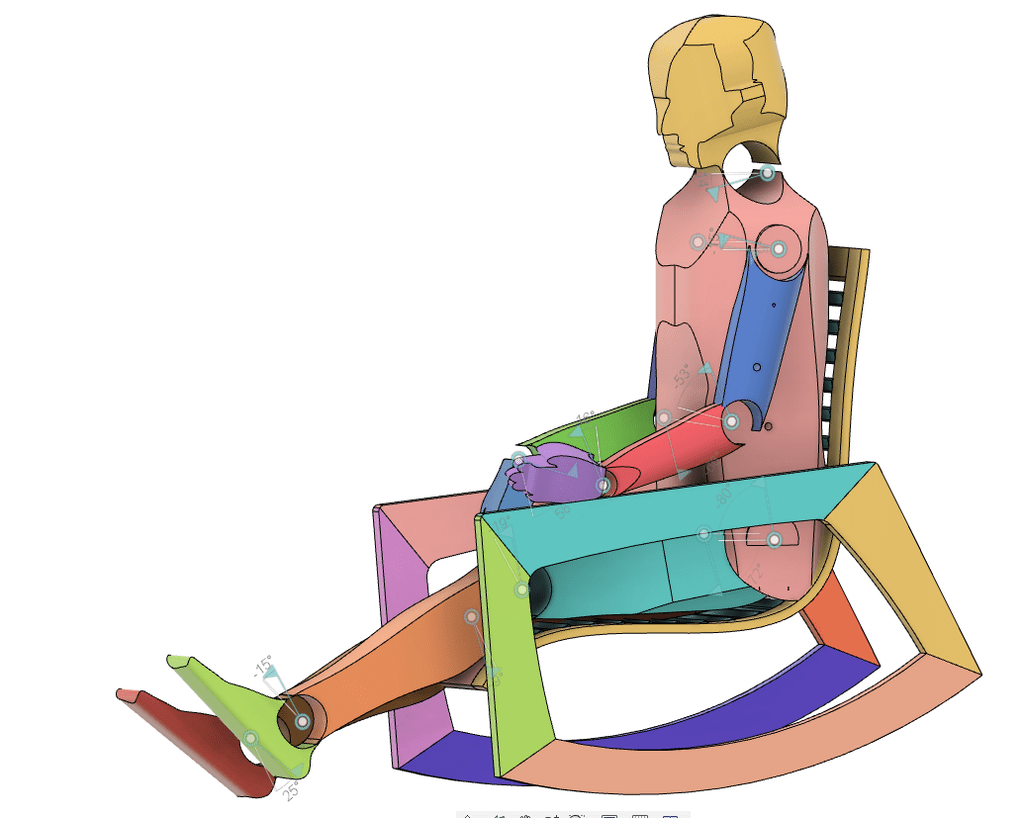

j'ai commencé a modéliser l'articulate template of the average man a partir des blue print de H. Dreyfus (voir plus haut) c'est pas fini (j'attends de trouver quelque chose pour arranger sa tronche et piloter les mouvements avant de le mettre en plan) mais ca peut déjà s'inclure dans es projets lors de la conception lien Fusion a360.co/3lQvKZ6
Bonjour à tous,
j'ai trouvé et me suis procuré le livre contenant toutes ces références. Dans le catalogue des livres, je vais l'ajouter.
ClaudeG
merci je mets le lien que tu as ajouté:
Bcp de planches aussi relevantes que celle postée dans cette trouvaille?
