Bonjour à tous,
Je me suis acheté une toupie kity 626 d'occasion, avec le moteur.
Je n'ai pas la table, et j'aimerais en faire une en cp 30 mm.
J'ai la notice avec les côtes de montage sur la grande table, mais toutes les côtes ne sont pas indiquées.
Quelqu'un a-t-il déjà fabriqué cette table, et a-t-il les côtes?
Merci par avance!
David
4 réponses
Bonjour à tous,
Je ressors ce sujet, car je n'arrive pas à m'en sortir avec ma table.
J'ai un plan de positionnement de la kity 626 avec implantation de la machine, et du moteur.

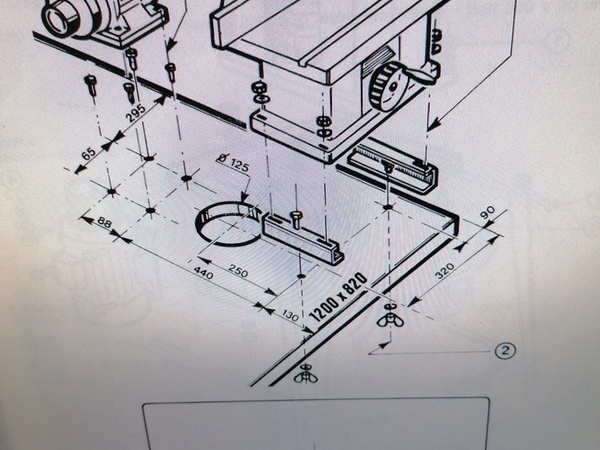

Sur ce plan, les trous de fixation du moteur sont espacés de 65 mm dans un sens et 88 mm dans l'autre sens. (voir photo ci-jointe)
Sauf que sur la platine de fixation de mon moteur, les axes de trous sont espacés de 10 cm environ dans les 2 sens, donc ça ne colle pas.
Help!
Merci...
Bonjour,
ce plan n'a d'intérêt que si tu veux refaire une table kity complète avec 1 moteur pour toutes les machines, où tu dois bouger les poulies.
Si ce n'est que pour la toupie, je fixerais le moteur verticalement pour ne pas croiser la courroie. Je commencerais par voir comment positionner mon moteur par rapport à la machine, puis trouver une courroie qui corresponde. il faut se garder un degré de liberté (trou oblong sur la fixation du bâti de la toupie p.ex.) pour la tension courroie.
Ma toupie est p.ex. sur un chariot 100% dédié:
sinon cela est dispo sur leboncoin..... leboncoin.fr/a...lage/2808876797
pour moins cher que du contreplaque....
Bonsoir Image41
comme glaude je dirais que tu es libre sur la taille, mais si tu veux des côtes spécifiques j'ai une 627.
Il doit pas y avoir de grosses différences
La table mesure 55cm X 40cm, épaisseur 7mm
L'axe de l'arbre se situe à 28cm du bord avant
Le puit de l'axe mesure 17cm de diamètre et j'ai deux réducteurs qui le ramène à 10.5 cm et 8.5cm
a mon avis tu la fais de la taille que tu souhaites, ce n'est pas obligé d'être sa fidèle copie. En revanche fais attention à l'épaisseur car c'est de la hauteur de travail perdue.
Je m'orienterai plus vers une plaque genre Nylon, ou bois composite très dur avec un cadre autour. Tu auras la rigidité et tu gagneras un cm ou deux de sortie de l'arbre de toupie
bonjour
3 cm en périphérie mais ce sont les renforts/raidisseurs car je doute que l'âme de la table soit si épais
