Bonjour à tous,
Je vais installer quelques charnières invisibles sur une porte de placard, et j'ai un peu passé l'âge de rater mes centrages d'un malheureux millimètre parce que j'ai mal tracé ou mal pointé.
=> gabarit
Alors évidemment chez Blum France il y a l'ecodrill qui a l'air génial, mais vu le prix, je vais attendre d'en avoir plus que quelques-uns à faire.

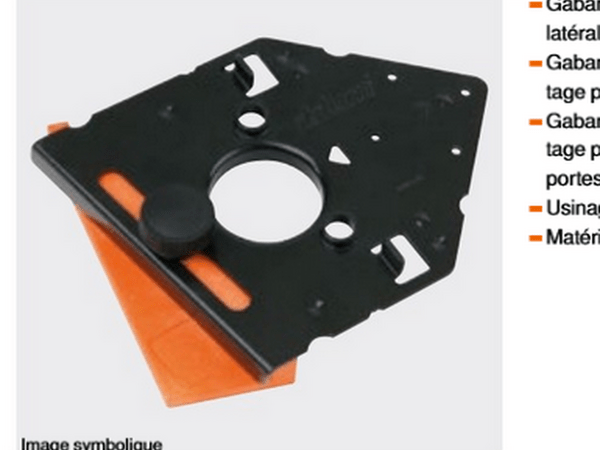

Ils ont également un gabarit de perçage à prix plus raisonnable (voici un extrait de leur catalogue) :
Mais pour l'utiliser, il faut déjà avoir fait l'alésage de 35.
La question est : y a-t-il un gabarit pour faire l'alésage de 35 ?
Et au passage, si quelqu'un a du retour d'expérience sur ce gabarit ou sur l'ecodrill, et des bons conseils à me donner...
Merci !
8 réponses
J'utilise des charnières à visser avec ce gabarit kreg :
outilsdespros....rgaAmffEALw_wcB
Je n'ai jamais eu de problème, et pour l'equerrage de la charnière, j'utilise une pige pour tracer l'emplacement des vis.
J'en utilise un très similaire fait par les chinois c'est très pratique à utiliser et le prix n'a absolument rien à voir avec le Blum et autres !
Salut Ara
Depuis 2 ou 3 jours je fais des recherches sur le bon coin-coin, et des gabarits blum, il y en a
Des en bon état, des moins en bon état
Les prix sont moins conséquents que du neuf
Bonne recherche
En tarif pro, tu arrives à le toucher à moins de 200 € HT.
En achetant d'occasion, tu prends le risque d'avoir des mèches emoussées pour une faible économie.
Merci pour l'info, niconathy. Mais comme Atelier de Tonton, je me dis que ceux qui sont équipés d'une fraise risquent d'être désaffûtés de manière inversement proportionnelle au prix ! Partant de là, autant acheter du neuf, mais quand j'en aurai besoin pour un vrai projet.
Bonjour,
Prends tout simplement des charnières a visser tu t'affranchis des 2 petits perçages.
Comme executionbois j utilise des charnières Blum a visser ,je fais le perçage de 35mm a la perceuse a colonne avec un guide droit.
De temps en temps si le parement de ma porte n est pas plat je me fais un gabarit en MDF de 6 mm et fais mes trous a la défonceuse
Bon pour ma part il y a plus de 20 ans que je travail a la multibroches plus rapide et plus précis qu'une lamello ou un perçage avec un gabarit pour charnières et une piste troué pour les trous de taquets.
C'est vrai que cela peut paraitre plus économique, mais le modèle inserta est quand même plus conformatable à installer, pas besoin de se préoccuper de l'équerrage de la charnière.
Bonne idée, Brice et normandie, je vais écouter les conseils donnés et partir sur de l'artisanal pour ce coup-ci (= me faire un gabarit en mdf pour centrer la fraise de 35 et mettre des charnières à visser).
Le jour où j'aurai un projet plus conséquent, j'achèterai probablement l'ecodrill, qui a le mérite d'avoir les butées de profondeur...
Bonjour Ara .
J'ai assez rapidement acquis le gabarit ecodrill. Son prix est certes conséquent, mais je pense qu'il est intéressant tout de même. Robuste, mèches comprises dans le prix et réglages de profondeur effectué une fois pour toute !
Pour le réglage par rapport au chant de la pièce c'est assez simple.
Le seul défaut, c'est l'évacuation des copeaux. J'ai vu que Copeaux And Co avait fait un trou pour y brancher un aspirateur, je vais peut être faire pareil.
Mon conseil serait qu'il serait dommage d'acheter un autre gabarit avant celui-ci (pour un pro) ça ne ferait que retarder l'achat alors que c'est vite amorti en terme de temps passé (2-3 agencement).
Pour ma part c'est la première étape avant la minipress, et ça me sera toujours utile sur chantier au cas où.
Je confirme, ça fait peur de le percer mais c'est tellement plus pratique, je ne comprends pas que ce ne soit pas de série.
Il est très pratique ce gabarit mais son prix est repoussant.pour me faire mal j'ai regardé le prix pour changer la fraise principale, car la mienne commence à faiblir.verdict il faut compter 80 balles environ, tout ça parce qu'il y a un taraudage dans la queue.
Bref, les artisans et bricoleurs sont de belles vaches à lait
Vous avez raison, c'est couillon d'acheter un truc à 40€ pour poser deux charnières, puis d'acheter l'ecodrill à 300. Autant l'acheter dès le départ, par contre pour le moment je vais me faire mon propre gabarit, je réserve l'ecodrill pour quand j'aurai un vrai projet !
Merci pour vos conseils !
Quoique apparemment l'ecodrill ne remplace pas le truc à 40€ puisqu'il ne gère que la partie porte. Pour la partie caisson, vous utilisez quoi, Boris Beaulant Copeaux And Co Atelier de Tonton ?
Tu peux utiliser ça : batifer.com/bl...bases_ref-5051/
ou encore ça : bricozor.com/g...ue-hettich.html
Pour ma part, j'utilise plutôt celui là : youtube.com/wa...h?v=R2R_5Z2Fht0
Il est plus cher que les autres mais plus versatile...
C'est après avoir bricolé pour gagner 4 sous qu'on se rend compte que les outils bien pensés et fonctionnels sont vite rentabilisés quand on doit compter son temps (de fab autant que de pose avec des usinages imprécis).
C'est pourquoi il y a bien longtemps que j'ai acquis une multibroches tourillons toutes dimensions, charnières + embases séries de trous système 32, perçages de tous types compris inclinaisons aujourd'hui jumelé avec le logiciel dédié des fabricants même plus besoin de calculer il suffi de mettre les dimensions des éléments sur la machines et le tour est joué.
J'utilise parfois le gabarit barre mais il a ses limites car il faut pouvoir glisser sa butee inferieure sous le caisson or parfois tu as un autre montant, un pied....et le mien est vite limité en hauteur. Bref ça fininsouvent au mètre ruban et avec un gabarit plastique hyper basique pour repérer mes trous de vis. Autant j'utilise le système inserta pour les charnières que pour les vis je prends des embases croix avec vis
300 ou 400 balles pour ça, c'est prendre les gens pour des cons...
Avec 3 bout d'bois et des tubes, on peut se faire le gabarit... On peut même l'imprimer en 3D, si on veut faire plus high tech.
Les gens se disent bricoleurs ? A part mettre 4 planches ensemble, ils savent rien faire d'autre ?
Avec 3 bout d'bois et des tubes, on peut se faire le gabarit...
et les deux neurones, tu oublies les deux neurones correctement connectés !
J'ai celui-ci depuis 25 ans vendu par Wurth à l'époque et il est paramétrable en décalage du bord et entraxe de trois de fixation. Il y a également fourni un gabarit pour les platines de côté de caisson manomano.fr/em...HkaAvm8EALw_wcB
attention ce gabarit et fournit avec 2 mèches de 10mm il est prévu pour du Hettich ou du Salice si tu veux poser du Blum c'est 8mm
Bonjour Ara ,
Effectivement nous avons l’ECODRILL qui est très complet et qui vous permet de réaliser facilement tous les perçages nécessaires à l’installation de nos charnières, sans risque d’erreur.
Vous pouvez aussi utiliser notre gabarit 65.059A de plusieurs manières : youtube.com/wa...h?v=0622tqT6PXY. Dans cette vidéo, nous présentons une charnière INSERTA mais grâce à un réducteur fourni, vous pouvez aussi usiner des charnières à visser. Sur le gabarit, il y a un emplacement pour positionner ce réducteur sur la mèche, permettant de percer à la bonne profondeur.
Voici quelques éléments de comparaison entre nos deux gabarits :
Avantages ECODRILL
- réglages faciles grâce aux butées intégrées, profondeur préréglée
- aspiration incluse sur notre nouveau modèle
- garantie de l'équerrage de la charnière une fois posée
Avantages 65.059A
- pour perçages des positions des vis, avantage de mettre la charnière d'équerre
- prévu pour pré-perçage des tourillons ⌀8 des charnières INSERTA, solution de réducteurs pour compatibilité d'une mèche ⌀2,5 mm
- butée de profondeur incluse
- pas de réglage préalable
- pré-perçage ⌀35 à faire avant avec une autre machine
À part l’ECODRILL et la MINIPRESS, nous n’avons pas de solution pour percer le Ø35.
N’hésitez pas à revenir vers nous pour d’autres questions !
Très bonne journée.
Maurane
Merci Blum France pour cette réponse.
J'ai une question supplémentaire : quel est l'avantage des embases en croix ? Je n'y vois que des inconvénients par rapport aux embases droites qui sont plus discrètes et, je suppose, plus robustes, mais si vous en vendez, c'est qu'elles ont un intérêt que je n'ai pas perçu...
Merci !
Ara ,
L'avantage des embases en croix est l'adaptation au perçage en ligne qui est effectué en multiple de 32mm sur certains meubles, mais en effet elles sont visibles une fois l'embase clipsée.
L'avantage de l'embase droite est qu'elle est masquée par le bras, comme vous l'avez souligné. On peut avoir les mêmes réglages entre les deux solutions. La résistance entre les deux solutions est la même, et la garantie Blum est également la même.
Bonne journée,
Maurane
Salut regarde là : hardeman-distr...2253-11390.html, il y a une vidéo en bas de la page qui présente le produit
Pour l'avoir utilisé, le gabarit en question n'est pas conçu pour réaliser plusieurs perçages. Il manque de rigidité, donc on tombe dans l'a peu près! Bon pour une porte, c'est tout !
Pas d'accord, je n'ai jamais eu de problème avec ce gabarit, même sur une série de 20 portes mes perçages sont identiques
.Licence
Je n'ai pas d'avis sur les gabarits Blum parce que la quincaillerie vers chez moi vend du Hettich et que j'ai les gabarits de cette marque. Mais concernant le gabarit en photo je pense qu'on peut très facilement imprimer en 3D un équivalent Exemple ici
Pour un usage professionnel d'agencement qui pose 50 charnières par jour ce ne sera pas suffisant mais pour un usage ponctuel ou en attente des finances pour un gabarit adéquat ça devrait faire l'affaire et il n'y en a pas pour cher de plastoc
