Bonjour à tous,
Première intervention pour moi sur cette chouette plate-forme que je suis très régulièrement en tant que spectateur depuis quelque temps.
Il y a dans la version 5.0.0 d'OpenCutList la possibilité de créer une matière "feuille de placage" et j'ai un petit cas pratique à soumettre à propos de la réalisation d'une façade de tiroir rapportée :
Le panneau est en MDF 8mm sur lequel j'ajoute des alaises en sycomore (voir image), et j'aimerais plaquer l'ensemble également en sycomore.

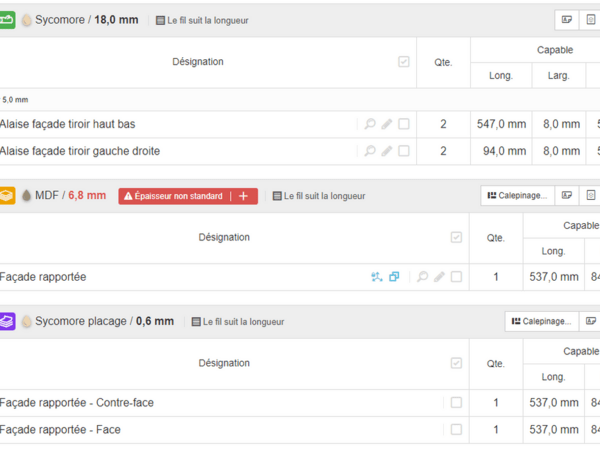

Donc lorsque je génère la fiche de débit (pour l'instant sans placage) voici ce que j'obtiens :
Ensuite je crée une matière "sycomore placage" en 6/10mm dans OCL, et je modifie ma pièce façade rapportée pour appliquer le placage.
Le problème qui se pose est qu'il n'y a que la pièce de MDF qui se retrouve plaquée, or j'aimerais bien sûr recouvrir les alaises avec.
Pour le débit du placage en lui-même je peux m'en sortir en indiquant des surcotes au matériau lui-même : les alaises faisant 5mm, j'ajoute 10mm de surcote en longueur et en largeur.
Par contre on voit que l'épaisseur de la pièce en MDF a été diminuée de 2x0.6mm. Je pourrais augmenter l'épaisseur en amont dans Sketchup (à 8+2x0.6=9.2mm) mais au moment de sortir un plan ou un 3D, je me retrouverais avec des alaises et un panneau qui ne seraient pas de la même épaisseur.
Voyez-vous une solution pour faire ça proprement ?
J'en profite pour dire tout le bien que je pense de cette extension super bien faite, que je découvre avec cette nouvelle version, et qui fait gagner un temps précieux lors de la conception, et j'imagine aussi lors de la réalisation des devis (je ferai sûrement un retour quand je serai installé à mon compte dans quelques semaines et que j'aurai mes premiers chantiers à estimer). Donc un grand bravo et un grand merci à Boris Beaulant pour tout le boulot abattu ! Je m'en vais de ce pas contribuer au financement !
2 réponses
Le plus simple dans ton cas est de modéliser les éléments séparément.les feuilles de plaçage seront des composants avec leur propre matière.
Comme ça tu fais vraiment les choses à ta façon et OCL les traitera correctement.
Merci pour ta réponse rapide !
Je viens d'essayer ta solution, mais je me rends compte que qu'on ne peut pas utiliser le matériau "feuille de placage" directement sur un composant, du coup je me retrouve à devoir appliquer du massif sur un composant de 0.6mm d'épais
Et puis on perd l'intérêt du nouvel outil placage. Je continue mes investigations...
Merci d'apprécier OpenCutList
La fonction de placage des faces avec la matière "Feuille de placage" n'est qu'une simplification qui ne va vraiment être utilisable que pour les panneaux avec des chants fins. Ca ne répond qu'au cas général dans l'agencement avec chants en bande et placages en feuille.
Pour les cas plus spécifiques, il faudra tout modéliser pour avoir un résultat cohérent :
- âme - type panneau
- alèses - type bois massif
- placage - type panneau
La fonction placage est assez limitée pour le moment, finalement.
Ah oui ça ça marche bien merci ! Loin de moi l'envie de mettre en défaut l'outil !
J'en ai profité pour manipuler l'outil bande de chant et il y a une option pour réduire ou non le débit en fonction de l'épaisseur du chant, as-tu envisagé une option similaire pour le placage ou ce n'est pas intéressant ?
Ce qui me chagrine sur cette fonction placage, c'est surtout qu'elle t'as mis dans la confusion. Et j'aime pas trop les outils pas clair comme ça
as-tu envisagé une option similaire pour le placage ou ce n'est pas intéressant ?
Non, mais qu'attendrais-tu d'une telle option ?
Je vais avoir tendance naturellement à d'abord indiquer une épaisseur standard au moment de dessiner mon panneau, et lorsque je vais le plaquer dans OCL, l'épaisseur va être diminuée et donc plus standard (D'ailleurs j'aime bien le fait que OCL me l'indique clairement !). Mais peut-être que je prend le problème à l'envers.
Je comprends bien que pour compter deux placages de 0,6, c'est pas fou de devoir dessiner un panneaux de EP + 1,2.
Mais en fait j'ai voulu reprendre ce qui se passe pour les chants afin d'avoir toujours la même logique.
Si on dessine une pièces qui aura des chants, on aura bien tendance à la dessiner chants inclus, donc cotes finies.
Sans compter que si le panneau plaqué est dessiné entre deux autres pièces, ça va pas le faire de le faire grandir artificiellement dans le débit ou même que ça change le dessin tout seul. Je ne verrais surement pas tout de suite que j'ai des pièces qui se rentrent les unes dans les autres.
Le dessin représente les pièces aux dimensions finies c'est moins source d'erreur.
Il y a cette option de réduire le débit sur le chant, parce qu'il y a des machines qui peuvent le faire pour toi. Et qu'il faut leur donner un panneau cote finie.
Mais dans le cas de l'épaisseur, je ne crois pas qu'il y ait des plaqueuses à surface qui rabotent avant. C'est pourquoi, il n'y a pas cette option. Un placage diminue toujours l'épaisseur de l'âme calculée.
Sans compter que si le panneau plaqué est dessiné entre deux autres pièces, ça va pas le faire de le faire grandir artificiellement dans le débit ou même que ça change le dessin tout seul. Je ne verrais surement pas tout de suite que j'ai des pièces qui se rentrent les unes dans les autres.
Oui je m'en suis rendu compte en continuant de manipuler, je comprend mieux la logique.
Il y a cette option de réduire le débit sur le chant, parce qu'il y a des machine qui peuvent le faire pour toi. Et qu'il faut leur donner un panneau cote finie.
C'est très clair !
Merci de ta disponibilité !
En tout cas si tu dessines un panneau qui a une épaisseur de 20mm d’épaisseur at que tu mets 2 feuilles de placage de 1mm. Ocl peut te dire que ton panneau fait 18mm
