Nesto35

Dimensions courroies Lurem C200 ?

Bonjour à tous,
Je suis actuellement entrain de remettre en état un combiné Lurem C200, dégau/rabot, scie sous table & toupie.
Je souhaiterais changer 3 courroies mais j'ai du mal à trouver les mesures exactes.
J'ai en ma possession le manuel partagé par Jean7 (un grand merci à lui au passage 🙏 )


Mais quelques informations sont manquantes ou peu claires:

Entrainement arbre Dégau/rabot :
Changement car jeu dans les poulies la courroie est entrainée vers l'intérieur de l'arbre et touche la chaine, ce qui bien évidement ne lui fait pas du bien.
Dimensions relevées : 10x900mm ep:1.5mm
Dimensions manuel : 25x1030 (la poulie sur l'arbre du moteur fait pourtant 20mm d'épaisseur...)

Toupie :
La courroie s'effiloche et à clairement besoin d'être changée
Dimensions relevées : 15x1260mm ep:1mm
Dimensions manuel : ?

Scie sous table
C'est actuellement une courroie trapézoïdale monté dessus or sur le manuel c'est une courroie crantée qui est dessinée. Cependant le pas n'est pas indiqué.
Dimensions manuel : 13x8 L:1380

Si quelqu'un à déjà travaillé sur ce combiné et connais les dimensions adéquat des différentes courroies, ou à d'autre documentation, cela me serais d’une grande aide.

PS : pour ce qui est de l'épaisseur des courroies plates, des variations de l'ordre de 0.5mm sont-elles acceptables ?

Merci pour vos avis éclairés,
Bon wk.

Connectez-vous pour ajouter un commentaire.
?

2 réponses

0
Bérenger Duval

Salut Nesto35, Je possède la même machine que toi! J'ai relevé les côtes des courroies installées dessus, et comparé à la notice en ma possession.

Pour la R/D :
-une courroie plate 10x0,893 pour l'entraînement entre l'arbre porte-fers et les poulies de démultiplication des rouleaux.
-une courroie plate 25x1030 pour l’entraînement entre la poulie moteur, et l'arbre porte-fers. La gorge de la poulie moteur fait bien 25mm sur ma machine.

Pour la toupie : ma courroie fait 20x1250, pas d'indication non plus dans ma notice...

Pour la scie : 13x8, 1380mm de long. Elle est crantée pour moi, mais le pas importe peu il me semble, les gorges de poulies étant lisses.

Pour les courroies plates les variations d'épaisseur sont courantes, selon l'usure, l'allongement et les standards de fabrication. Je te joins quelques photos de la notice dont je dispose.

En espérant t'avoir aidé!

Nesto35

Salut Béranger, et merci pour ta réponse !

Oui cela m'aide grandement car au vu de ce que tu me dis il semblerais que l'ancien propriétaire de mon combiné à pris de sacrés libertés sur les courroies de remplacement, je vais donc pouvoir commander les courroies d'origine pour remettre ça dans les clous. 👌

Pour la courroie d'entrainement dégau/rabot j'ai remis le nez sous la machine (je n'y avais pas accès avant, pour ça que j'ai mis 3j à te répondre désolé) et en ce qui concerne la gorge de l'arbre moteur, elle fait chez moi 30mm donc courroie de 25mm pas de soucis. Par contre la poulie qui "réceptionne" cette courroie coté rabot, elle ne fait que 20mm sans gorge. Je vois mal la courroie dépasser des deux cotés de la poulie 🤔

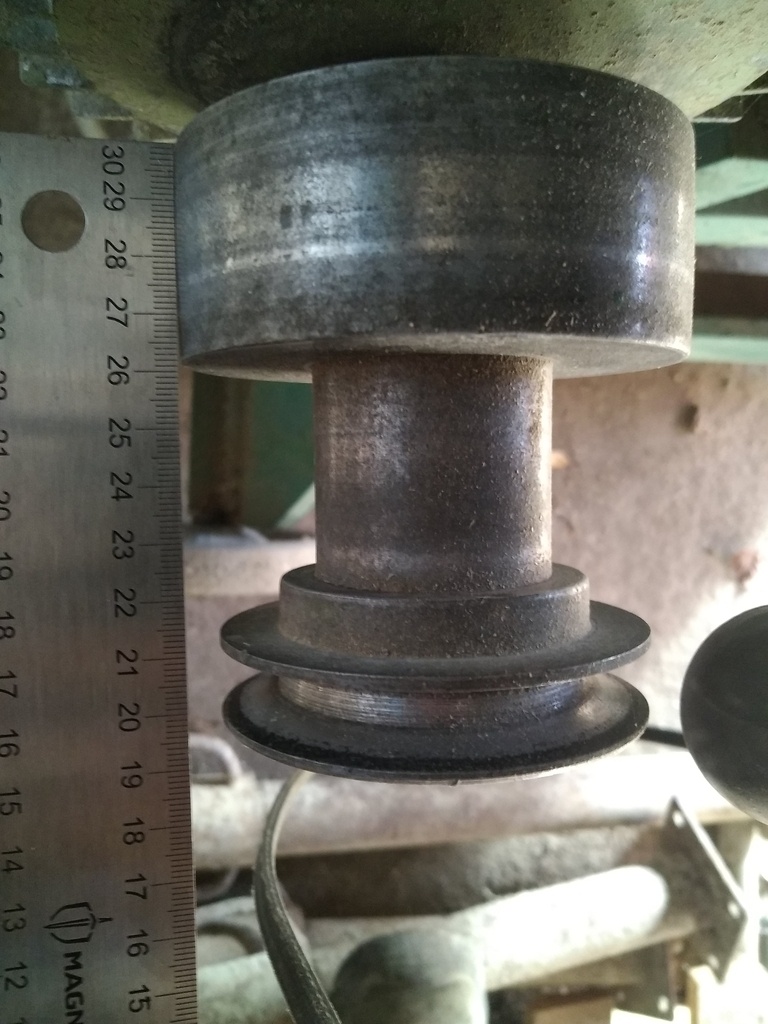

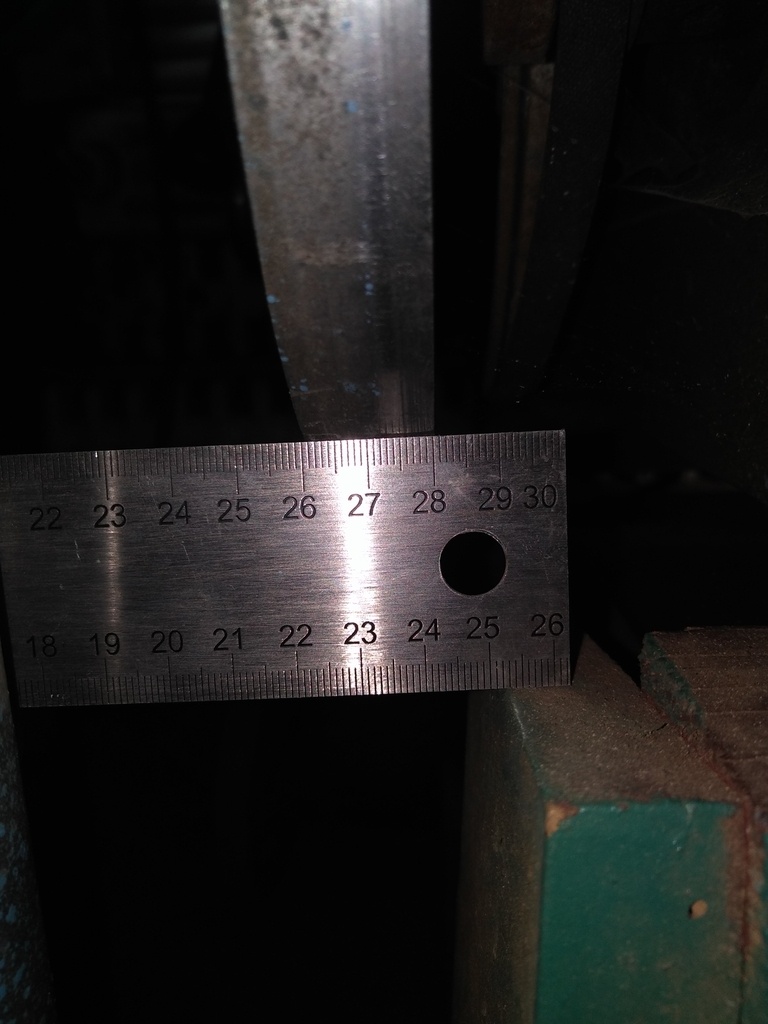

J'ai mis une photo de l'arbre moteur et de la poulie en question
D'ailleurs je précise que le moteur que j'ai est un mono 220V.

Pourrais tu, s'il te plait, me dire comment c'est fait sur ton combiné et/ou glisser une petite photo de la poulie voir si c'est la même ?

Bérenger Duval

Salut Nesto35, sur la 2ème photo, il me semble que c'est la poulie en bas de la machine? La poulie moteur vient entraîner directement l'arbre de raboteuse, et l'arbre de raboteuse entraine cette poulie via une autre courroie plus étroite ( 10x0,893 ). Je te joins rapidement une photo pour illustrer mes propos!

Bérenger Duval

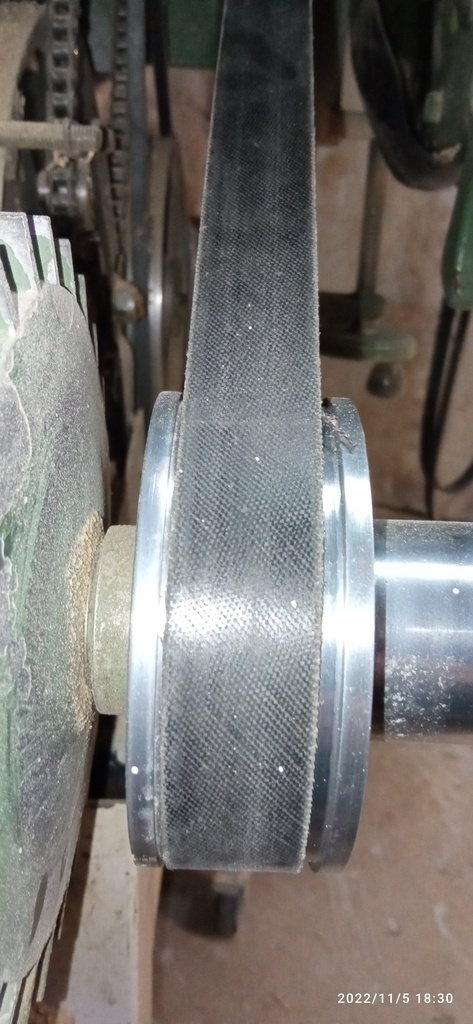

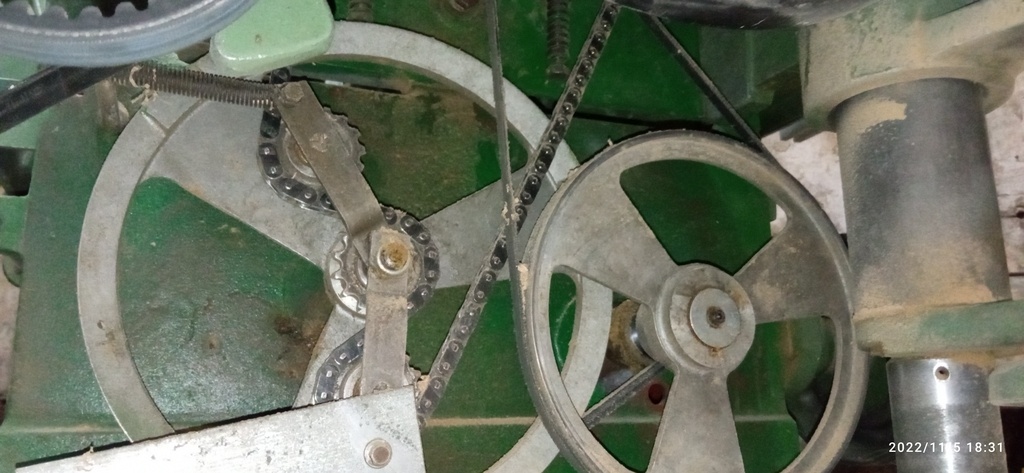

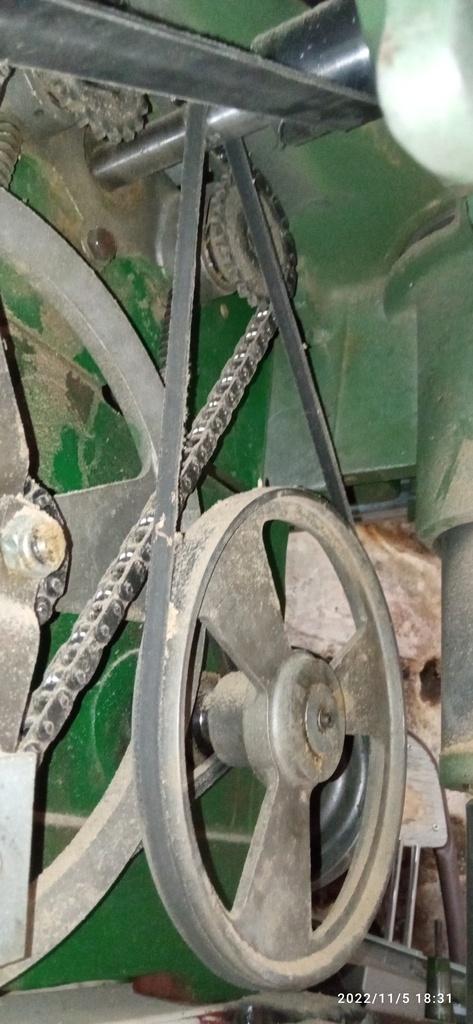

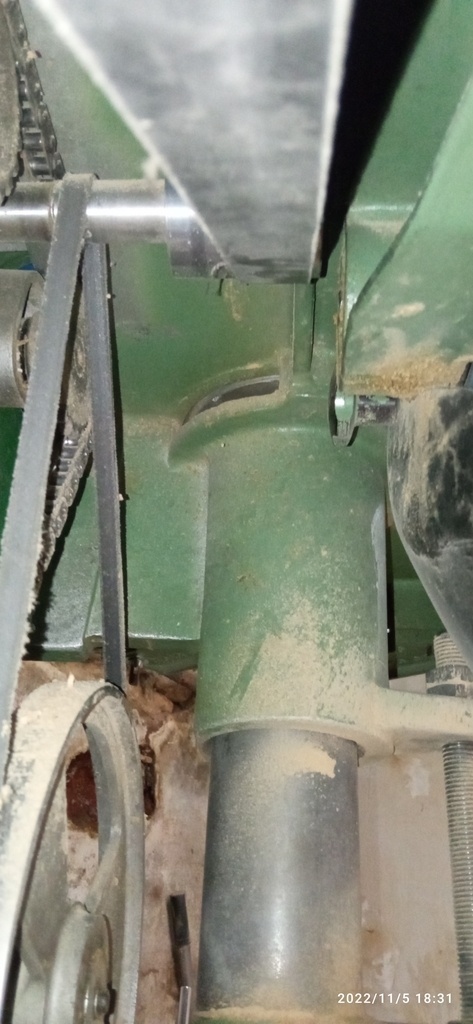

Salut, voici les photos promises, tu verras la courroie entre la poulie moteur et le bout d'arbre de raboteuse, et la petite courroie entre l'arbre de raboteuse et la poulie alu en partie basse de la machine.

Nesto35

Salut Béranger,
Je m'était emmêlé les pinceaux il semble bien que ce soit fait pareil sur ma machine. Seul l'arbre moteur diffère, je n'ai pas d'engorgement sur la grosse poulie, elle est toute lisse.
Mais pour le coup une courroie de 25mm de large conviendra quand même je vais donc commander les courroies d'origine.
Je te tiendrais au courant du résultat une fois les courroies montées.
Merci bcp pour toutes tes photos !

Bérenger Duval
( Modifié )

Salut! La gorge sur ma poulie a été faite pour récupérer une ovalisation, ce n'est pas d'origine. De rien, avec plaisir!

Nesto35

Ha c'était donc ça !
C'est peu être même une piste pour mon histoire de courroie qui fuie vers la dégau 🤔
Je vais regarder ça de plus près

Connectez-vous pour ajouter un commentaire.
0
glaude

Si tu possèdes encore les courroies, elles portent un N° de référence. Ce N° correspond aux dimensions de la courroie.
Après qu'elles soient d'origine ou non, l'essentiel c'est que le tout fonctionne correctement

Nesto35

Salut Glaude, merci pour ta réponse, j'ai relevé les N° de courroies mais sont très différentes des courroies indiqué dans la notice d'entretien ducoup je préfèrerais remettre le combiné dans son état d'origine ou du moins m'en rapprocher.

DepaquyG

merci pour les dimension de courroies de polo03

DepaquyG

recherche table de mortaiseuses pour c200lurem de polo03
