Pierre45623

Lurem c260 S2 de 1997 - pignons en plastique dégauchisseuse cassés

Bonjour,
Je suis nouveau sur ce forum.
J'ai 16 ans et je suis élève en ébénisterie.
J'ai une combiné Lurem C260 S2.

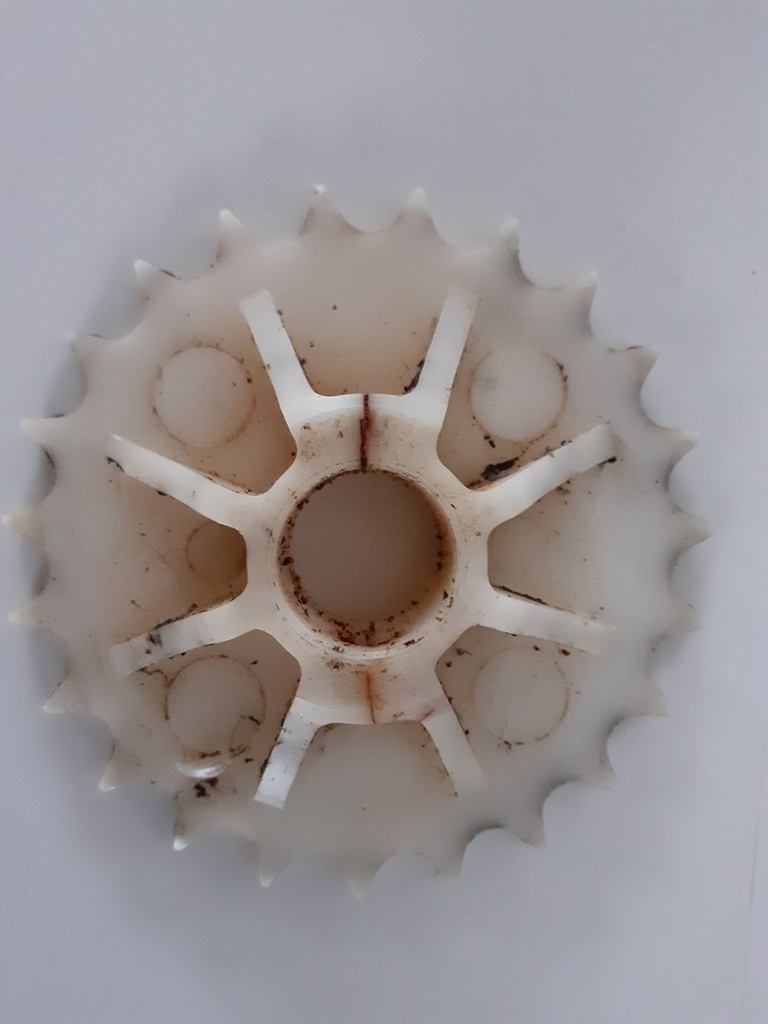

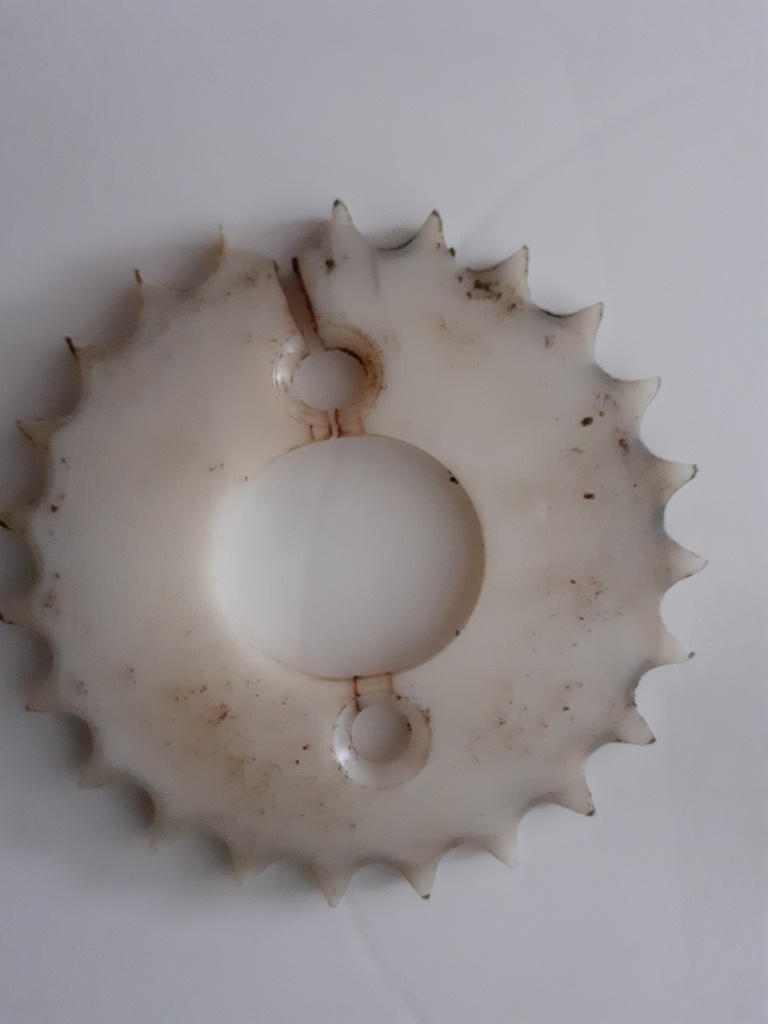

Elle est en panne parce que les pignons en plastique de la dégauchisseuse sont cassés.
Je les ai démontés et j'ai retrouvé leur référence sur la notice (disque à chaine 14 97 010 20 + roue à chaine 14 97 006 20) mais impossible d'en trouver.
Pouvez-vous m'aider ?
Merci
Pierre

Pierre45623

Merci à tous pour vos réponses !

Connectez-vous pour ajouter un commentaire.
?

11 réponses

1
andrefy
( Modifié )
Meilleure réponse

Bonsoir Pierre,
Tiens, le disque à chaine cassé, je n'avais pas encore vu ça ! La roue à chaine (ref 55), j'en ai déjà fait 18.
Bon, celle cassée (ref 54), facile à faire si tu me donnes le diamètre de l'alésage et l'épaisseur du disque.
Pour les 2 trous et fraisurages de fixation, tu le feras toi-même par contre-perçage à travers la roue dentée 53, ça te va ?
Il faut juste que je rachète des ébauches, j'étais justement en train de la faire !
En MP, tu me donnes ton adresse, courriel et téléphone, ainsi que le relai Mondial Relay où tu souhaite que j'envoie. Il me faudra tout de même 2 semaines, je pense (faut déjà que j'aie les ébauches !)
En tous cas, un jeune de 16 ans qui commence comme cela, chapeau !

Mis à jour
Pierre45623

Merci andrefy !
Super si vous pouvez me faire les pièces.
Je suis à l'internat toute la semaine.
Je vous envoie les dimensions vendredi
Merci
Pierre

Connectez-vous pour ajouter un commentaire.
1
Jean Galmot

Slt,
Peut être éventuellement te rapprocher d'un FabLab ou d'un lycée professionnel avec une section Metaleu qui au travers d'un exercice pourrait te refaire tes pignons en métal. Reste à savoir si le fait qu'ils soient en plastique n'est pas voulu, si la mécanique se coince ou autre, c'est le pignon qui casse et pas le reste.

andrefy

Bonjour
je ne pense pas que les pignons servent de fusible mécanique. Le dispositif comporte un embrayage, c'est lui qui devrait patiner si c'est bien conçu, ce qui reste à voir chez Lurem.

Ara

D'autant que quand ça coince quelque part, c'est la courroie du moteur qui patine.

Connectez-vous pour ajouter un commentaire.
0
jmarcp

Une autre solution que celles proposées est aussi de la refaire en impression 3D.

Erebor

vu les contraintes exercées sur la pièce ça va être difficile d'imprimer quelque chose de suffisamment résistant

Connectez-vous pour ajouter un commentaire.
0
racmterrof

Avant toutes choses, comprendre la cause de cet accident. puis régler le problème avant de monter un pignon neuf.

allan

Pour ma part usure et j'ai raboter des longue pièces seul du coup sa a du forcé sur l'entraîneur de sortie

Connectez-vous pour ajouter un commentaire.
0
allan

Bonjour à tous, a tu trouver la pièce ? Je suis dans le même casque toi et pour le démontage il faut démonter la table ou il y a la scie ?

Merci ✌✌

andrefy

Bonjour,
je peux te faire ça, j'en ai déjà produit je ne sais plus combien !
On passe en MP si tu veux.

Connectez-vous pour ajouter un commentaire.
0
ggdu124

Bonjour
ayant été possesseur d'un combiné lurem maxi 26 plus, la marque n'existant plus j'avais eu recours à l'atelier niortais qui a des pièces d'occasion ou qui en fabrique. atelierniortai...te-solocal.com/ bon vent.

allan

Merci je regarde

Connectez-vous pour ajouter un commentaire.
0
boax

Salut!,

De mon côté j'avais commandé ces pièces en prévision pour ma LC260 chez Alabeurthe Bois, je retrouve pas le secteur bois mais peut-être ils font encore...

Connectez-vous pour ajouter un commentaire.
0
Padou

Tu peux essayer à cette adresse où j'ai trouvé des pièces pour ma LUREM la personne est compétente et dispose d'un important stock de pièces. Il en fait même refabriquer si nécessaire.

Connectez-vous pour ajouter un commentaire.
0
Boisenformes

Un bon tourneur fraiseur refera aisément les mêmes en métal, peut être en 2 parties pour le second + une soudure au tig pour y assembler la partie alésage.

Connectez-vous pour ajouter un commentaire.
0
Ara
( Modifié )

Demande à andrefy s'il peut t'en fabriquer un jeu...

Il m'en a fait un (en métal) il y a 1 an, je ne l'ai toujours pas installé mais en cas de casse j'ai la botte !

Mis à jour
Connectez-vous pour ajouter un commentaire.
0
Erebor
( Modifié )

Bonjour,

Je n'ai malheureusement pas la réponse à ta question en tout cas pas celle que tu attends. La marque ayant mis la clé sous la porte les pièces sont de plus en plus dure à trouver et ça n'ira certainement pas en s'arrangeant.

Une solution pourrait de chercher une pièce compatible. Si Lurem a eu la bonne idée d'utiliser une chaîne de caractéristique standard tu pourrais trouver un pignon compatible sur norelem par exemple. Mais ça va te demander pas mal de recherches et de mesures pour trouver le bon pas de ta chaîne puis de trouver le bon diamètre / nombre de dents / diamètre d'alesage. Le dernier paramètre est moins gênant en prenant plus petit on peut avec une perceuse à colonne agrandir le trou. L'avantage ici c'est que tu trouvera peut-être un pignon en acier.

Ps j'imagine que tu as déjà regardé ici...

Mis à jour
