Bonjour,
Je suis à la recherche du plan d’un kiosque octogonal avec les étapes pas à pas pour le réaliser.
Je suis débutant (ou presque, j’ai déjà réalisé un pont de 12 m de long
) et je travaille avec une petite équipe d’amis dès qu’on a le temps.
J’ai vu le modèle présenté sur le site mais il n’y a pas assez de précisions.
Celui que je compte réaliser aura 4 mètres de côté avec un poinçon, mais je pourrai adapter n’importe quel autre plan qui aura d’autres dimensions.
Merci et à bientôt pour en discuter.
1 réponse
Rien de très compliqué, mais il faut que tu fasses tes épures d'études sur sketchup, et on te corrige !
En premier , la vue en plan , puis après développements !
4 m de coté, c'est déjà un gros truc ! env 8 mètres d'un poteau a l'autre en diagonale avec 50 cm de débord ??
ici projets d'inspiration !

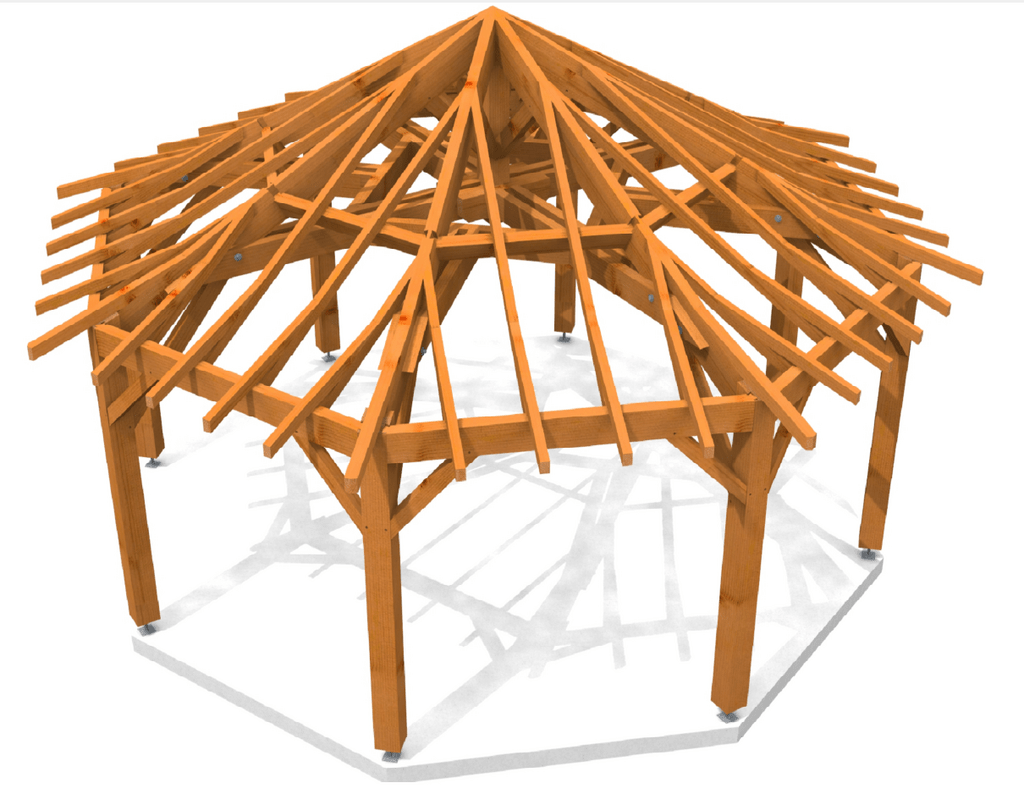

pour le pas a pas je trouve celui ci bien documenté pour commencer
(sans parler de ceux de sylvainlefrancomtois )
Merci sylvainlefrancomtois !

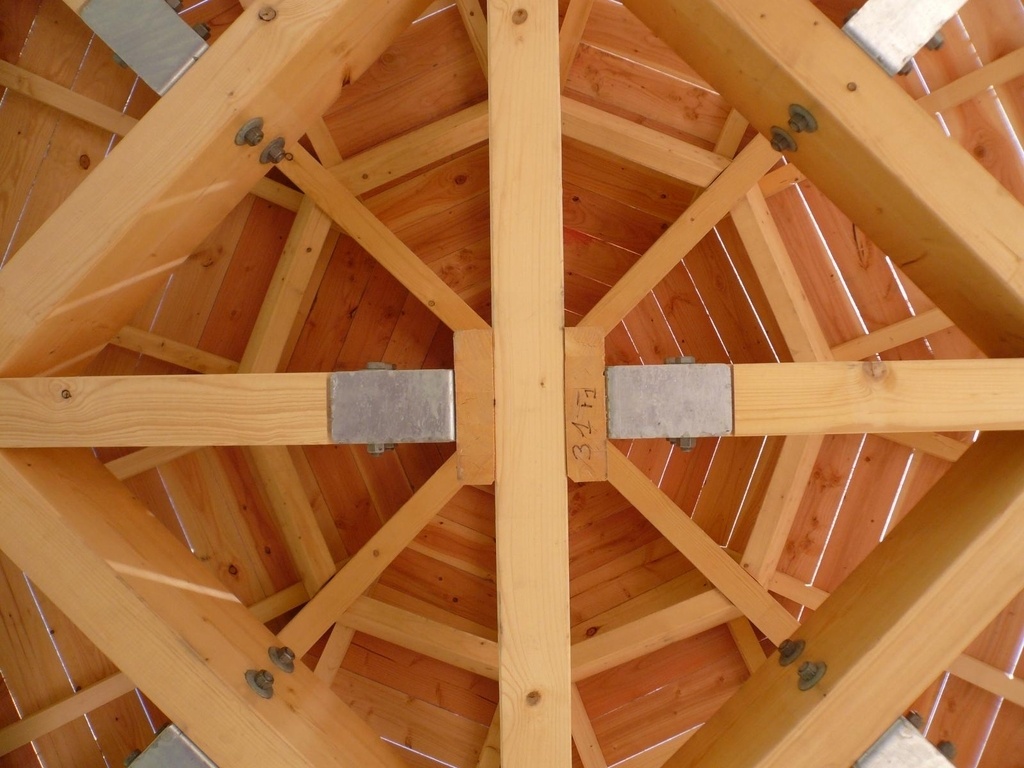

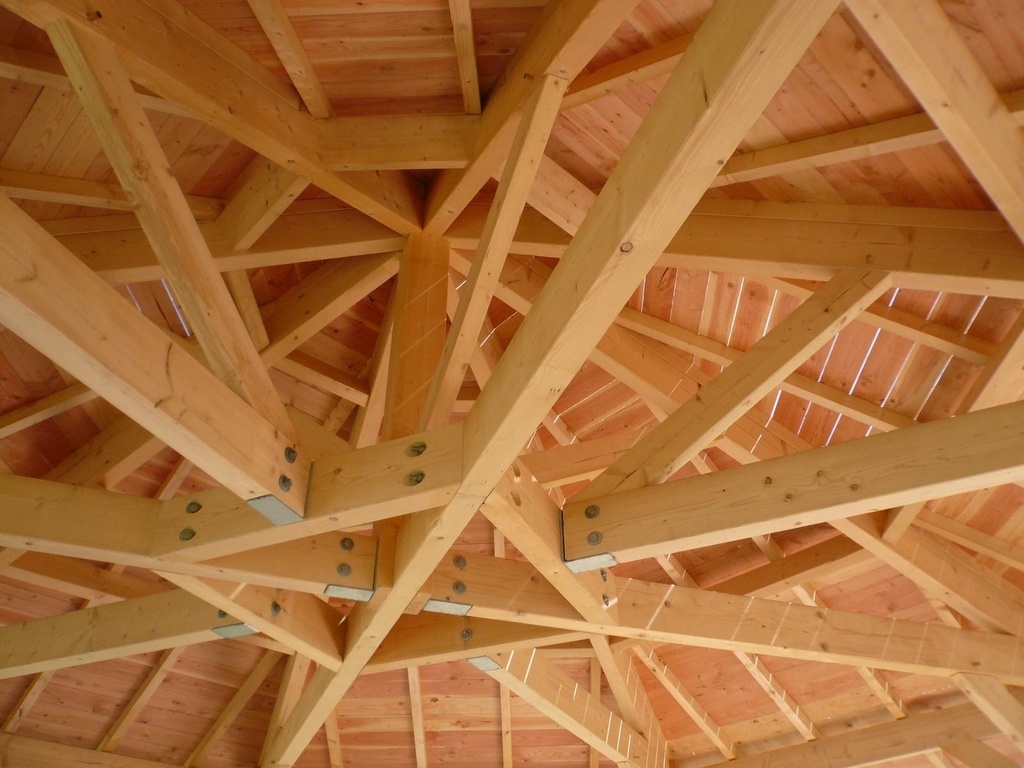

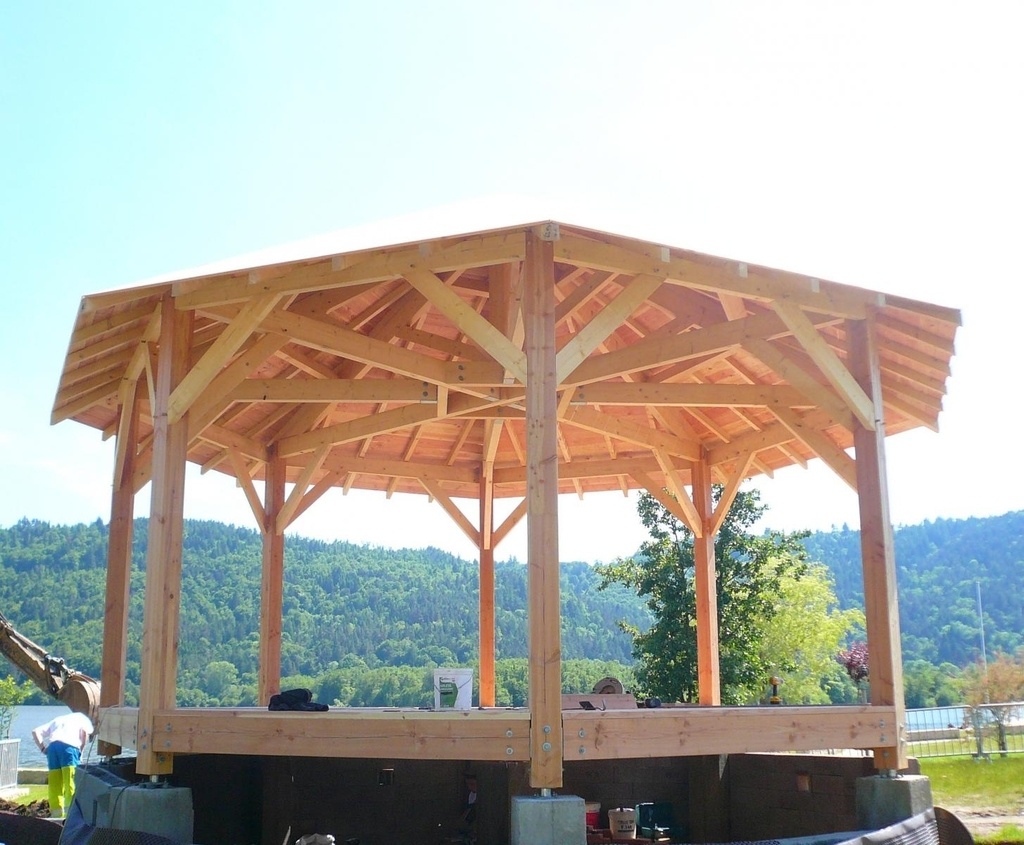

Les modèles sont super ! C’est vraiment ce résultat que je souhaite obtenir : construire le kiosque à partir d’une dalle et bâtir la charpente comme sur les 3 premières photos.
Par contre, je ne maîtrise pas du tout les logiciels 3D. Je dessine sur une feuille de papier quadrillée
ça empêche pas, les études dans mon temps étaient a la planche (dessin)
tu dis 4 m de coté , il faut parler en diamètre , donc quel diamètre de surface tu veux au total , sachant qu'il faut un débord de 50 cm mini ?
Bonjour,
Voici les dimensions de poteaux à poteaux
Longueur d'un côté : 4,00 m
Rayon du cercle inscrit : 4,83 m
Rayon du cercle circonscrit : 5,23 m
Périmètre : 32,00 m
Surface : 77,25 m2
En rajoutant 50 cm au rayon du cercle circonscrit, cela donne 5,73 m
Périmètre : 35,08 m
Surface : 92,87 m2

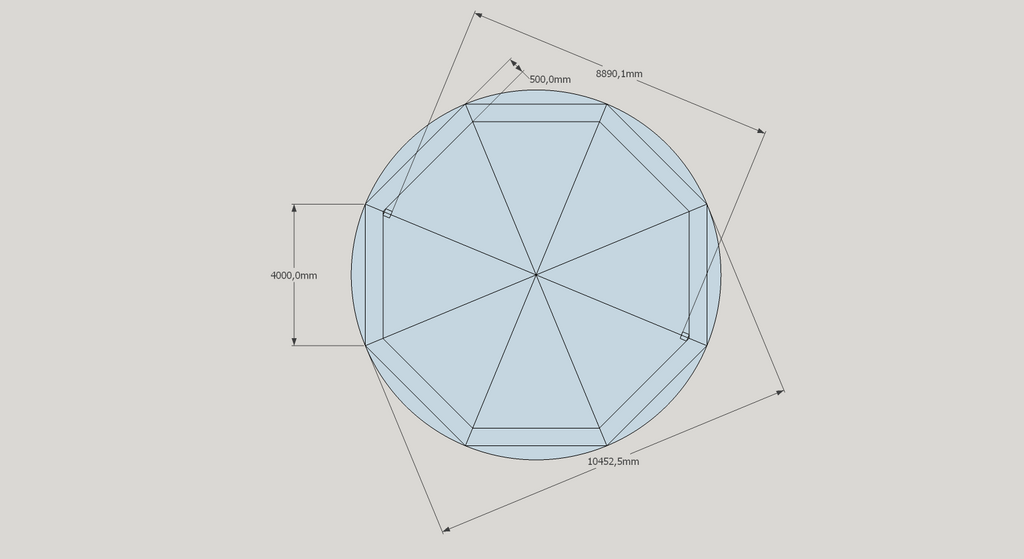

diamètre total 10,4525 mètres octogone inscrit coté 4 m ?
permis de construire + 19 m2
Ah mince, j’avais pas pensé à ça.
Merci pour ton plan, j’imaginais plutôt 4m de côté de poteau à poteau et un dépassement de dalle de 50cm.
Là où dans ton plan il y a inscrit 4m, peux tu essayer avec 4m39, ça devrait donner 4m de poteau à poteau.
Il va falloir que j’essaie ton logiciel
