Bonjour, je suis de retour avec mes questions pour mon projet de meuble TV !
j'ai raccourci mon meuble et finalement je vais partir sur 3 portes, les 2 portes latérales seront en applique avec ouverture standard, par contre la porte centrale sera basculante et c'est là que j'ai un souci ! je ne trouve pas mon bonheur ! je voudrai un système de compas avec frein (ça encore ça va !) mais mon soucis vient de l'épaisseur de mes portes, ça sera 30 mm au plus épais, et là je n'arrive pas à trouver les charnières qui vont avec les compas.
pourriez vous m'aider ?

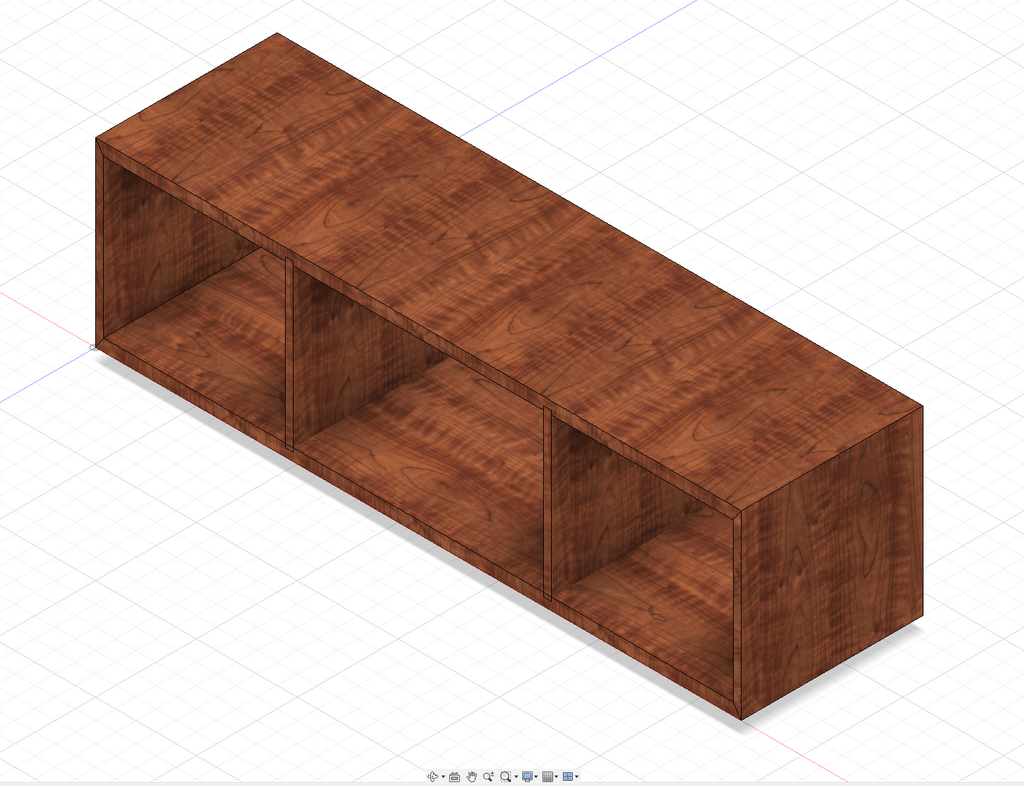

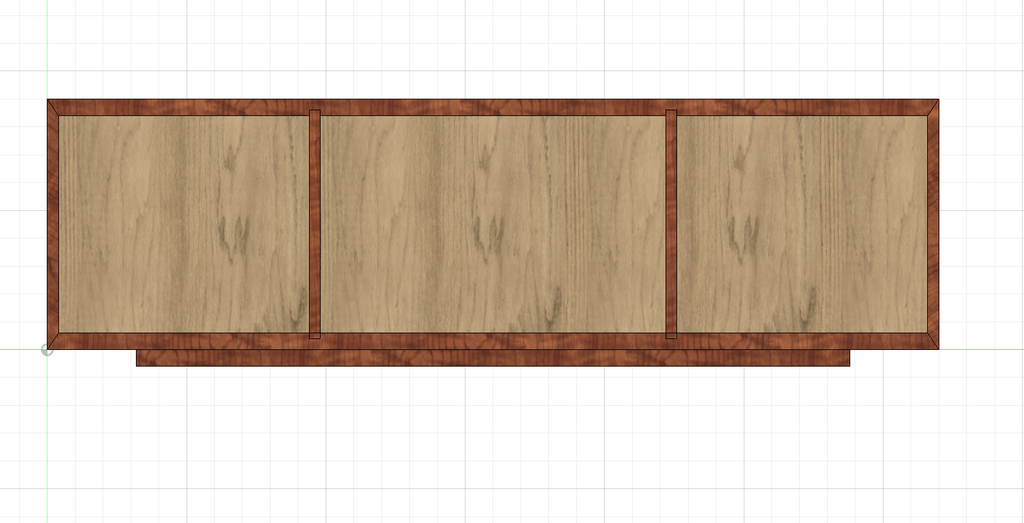

Le caisson fait 1600 / 450 / 450
Les plateaux supérieur et inférieur font 30mm d'épaisseur
Les montants font 20mm d'épaisseur

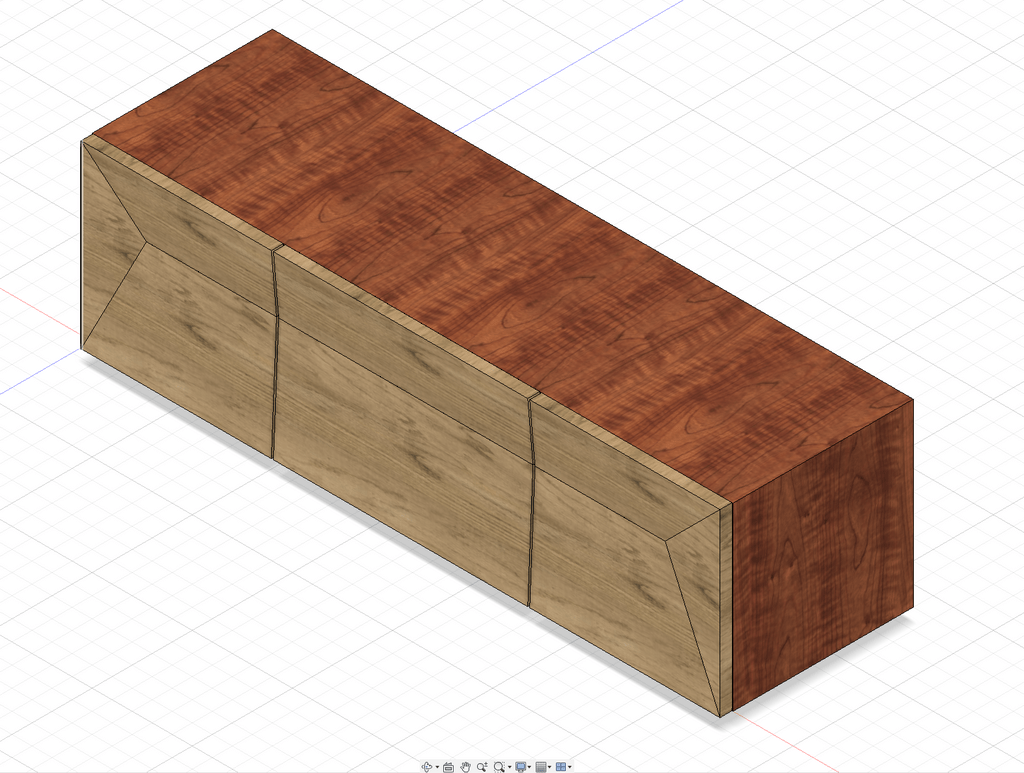

Normalement le meuble sera en hêtre (les différentes teintes sur la vue 3D sont uniquement pour bien distinguer les objets)
Le fond du meuble sera en CP de 6mm

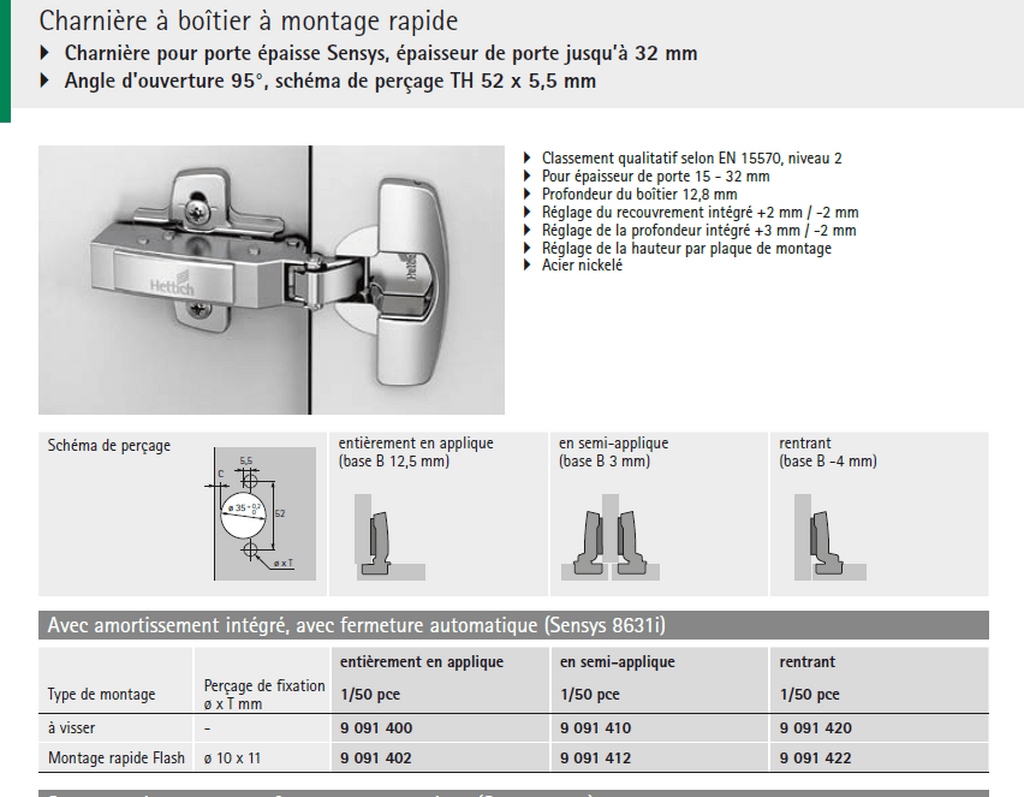

Pour les charnières je suis parti sur le modèle ci dessous.

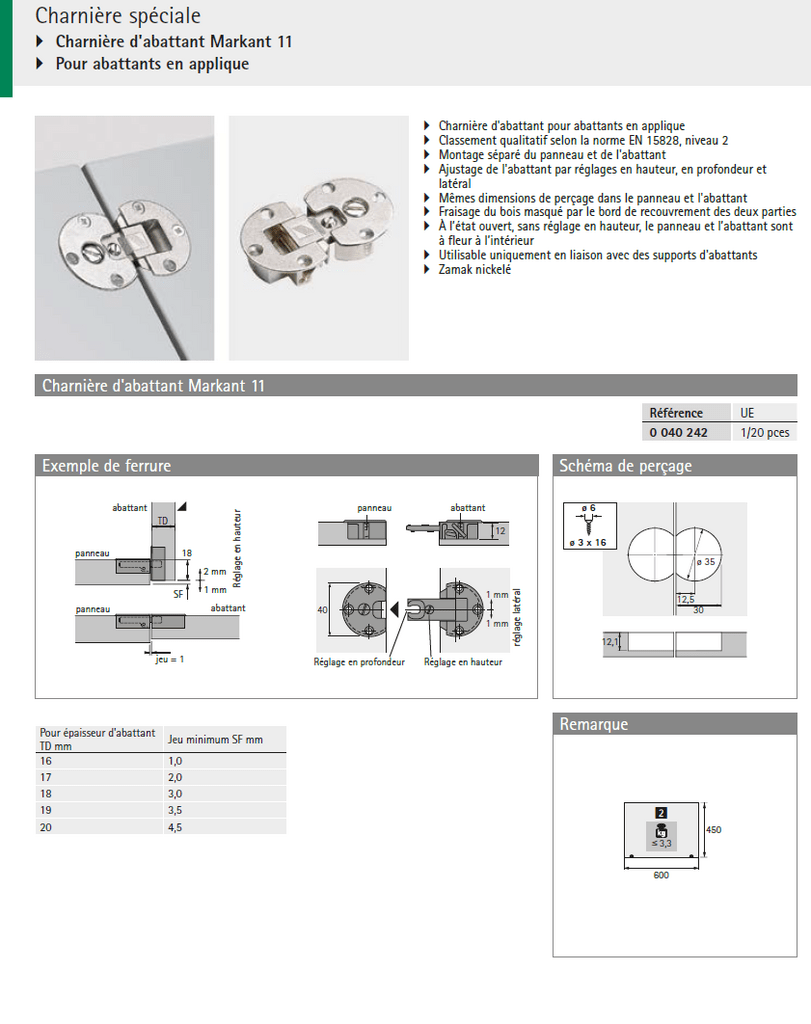

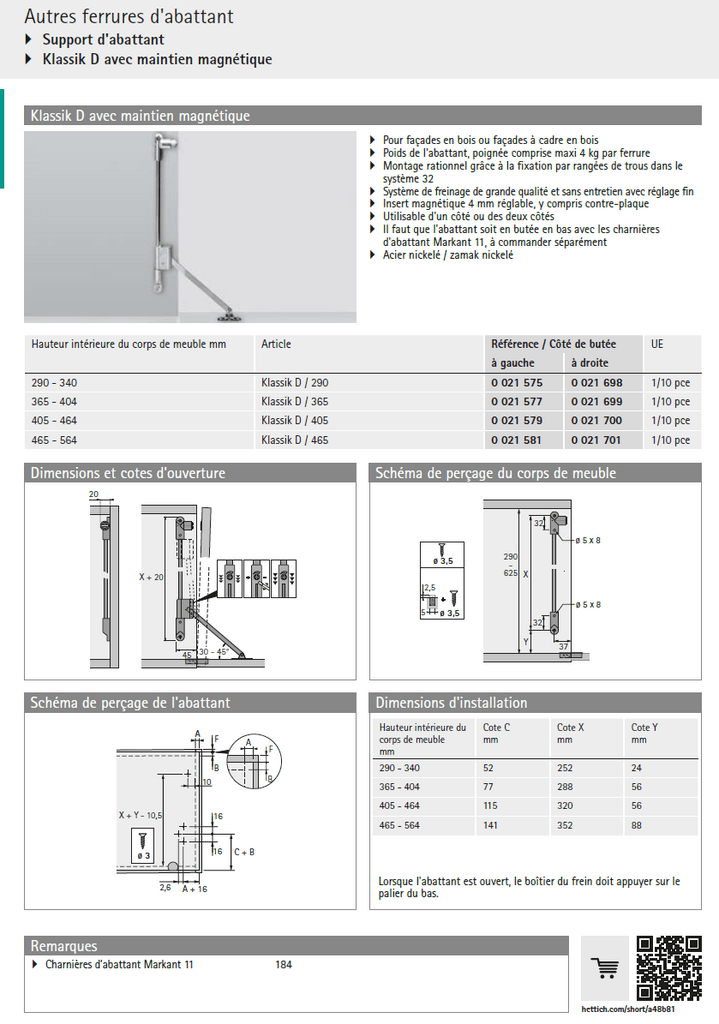

Pour le compas, je mets également ce que j'ai trouvé avec le type de charnière qui va avec mais apparemment ça ne va pas avec l'épaisseur de ma porte.
je suis preneur de toutes suggestions même sur la structure
et je ne suis pas marié avec Hettich ! c'est juste que la quincaillerie ou je vais me servir ne fait pas Blum ! mais bon au pire il y a internet
1 réponse
mais pourquoi faire des portes aussi épaisse, c'est un meuble tv et non un coffre fort!
Qu’est ce que tu entends pars de l’assemblage de panneaux ? Désolé je débute j’ai pas tous les termes

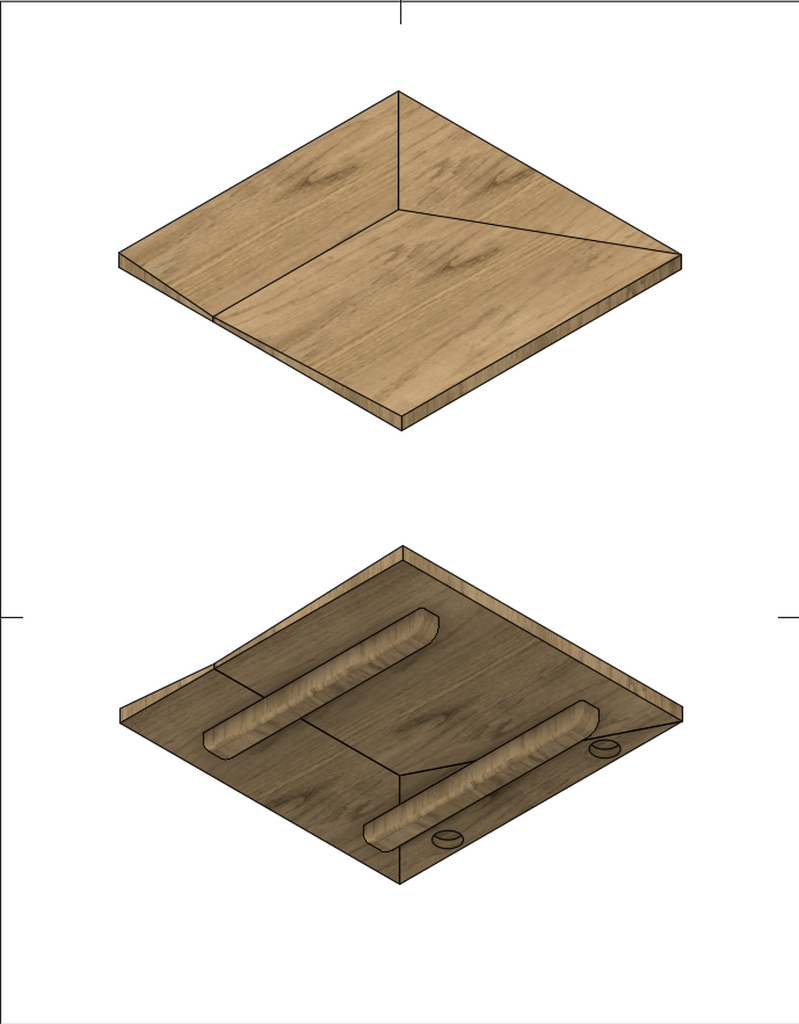

Mon soucis sur les porte c’est que je veux leur donner du relief en faisant une défonce et que si je mais que 20mm, du côté le plus fin je vais le retrouver avec moins de 10mm et je pense que ça sera trop fin ?
Si je comprends bien ton dessin t'a defonce va créer 2 plans inclinés qui vont se rejoindre en une arrête. Ces 2 plan inclinés peuvent être formés de 2 planches qui se rejoindront en une arrête.
Licence
J'ai pas la réponse mais par contre attention 30mm pour une porte c'est épais et ton compas est donné pour 4kg il faudra peut-être en mettre 2 à vue de nez tu doit être limité.
oui oui, je ne sais pas le poids de la porte mais effectivement j'avais prévu d'en mettre 2 !
Les 30mm d'épaisseur c'est à cause du profil que je donne à la porte, à l'endroit le plus faible elle n'en fera que 16mm environ

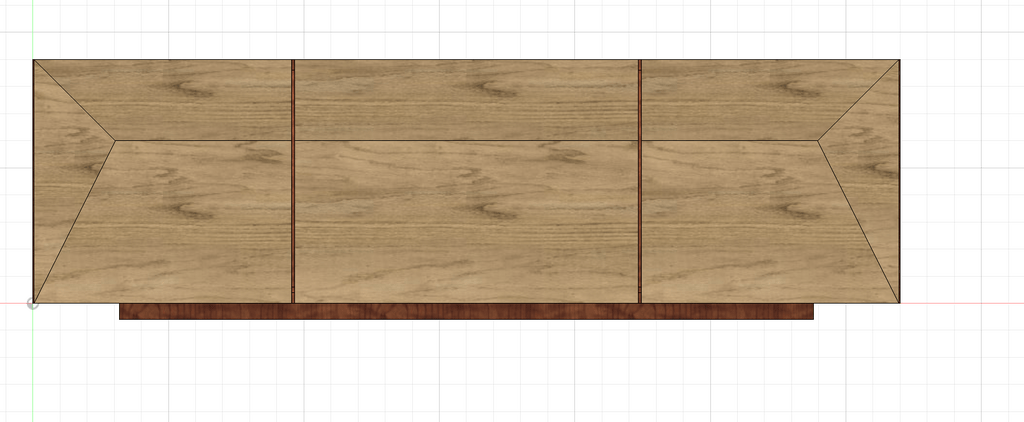

Édit : j’ai ajouté une photo de la porte quand je l’avais dessiné en 20mm
brice30 tu devrais vraiment faire des assemblages de panneaux plutôt que du massif ça résoudrait pas mal de problèmes
