Helviens

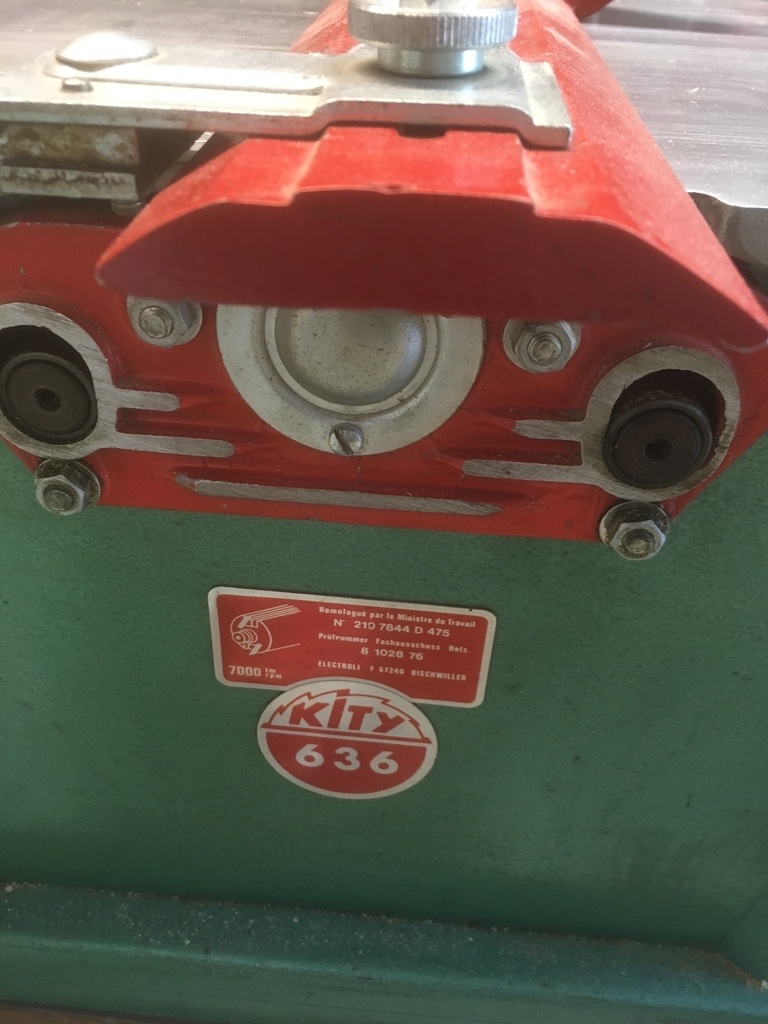

Montage protecteur cache lame Kity 636

Bonjour à tous et à toutes ,

je suis circonspect sur le fonctionnement du protecteur cache lame de ma dégauchisseuse Kity 636 et en particulier de l'absence de force de rappel du bras ( dans les deux sens).Est ce dû à l'usure des ressorts ( mais où en trouver !?), à un défaut de montage ?

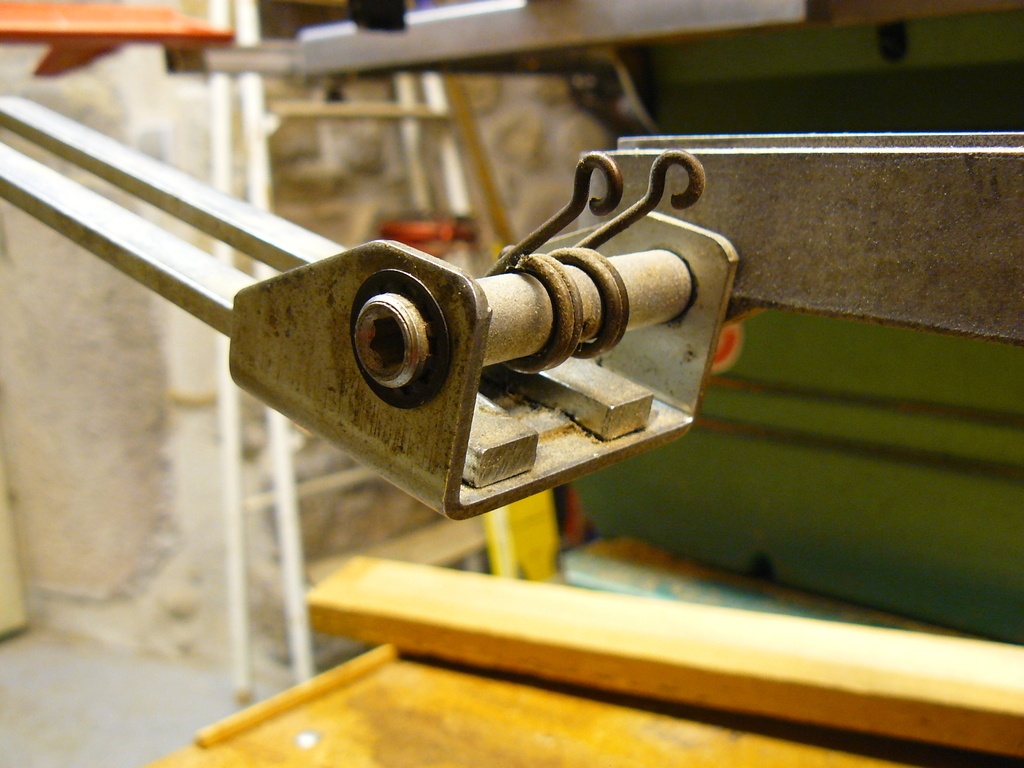

pour la compréhension du sujet quelques images en PJ

Merci pour vos réponses

Connectez-vous pour ajouter un commentaire.
?

4 réponses

1
ced21

bonjour,

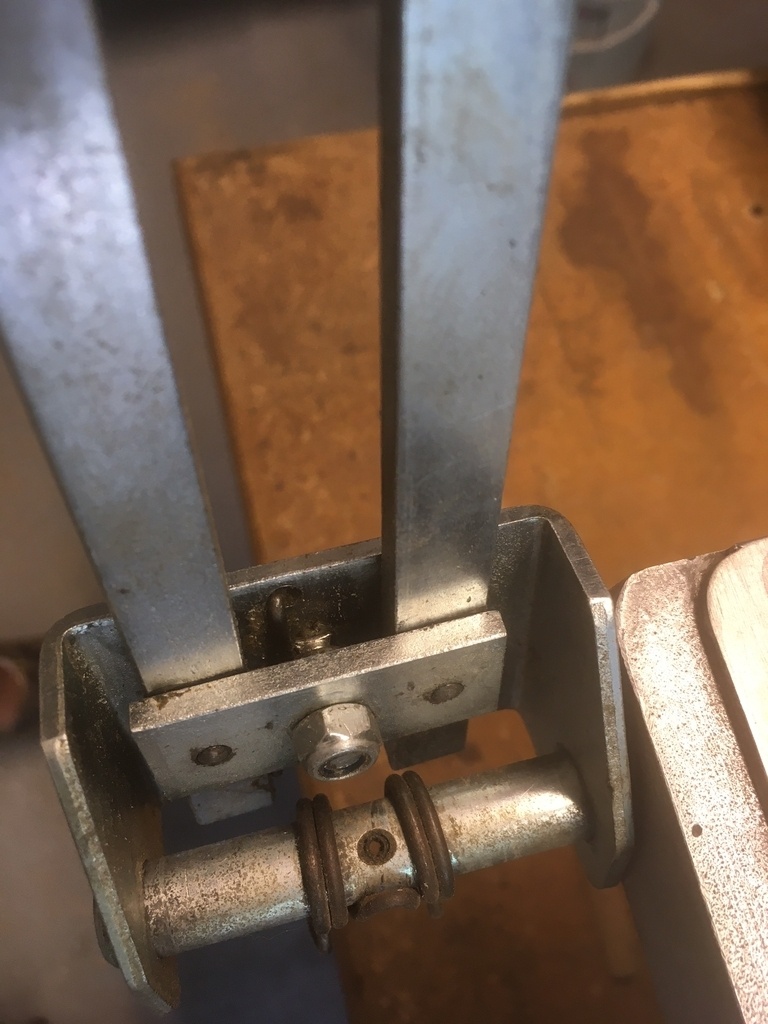

j'avais le même problème sur la mienne (même "série" et même protecteur). Il faut repousser la goupille pour qu'elle vienne dans la boucle du ressort et qu'elle permet ainsi sa mise en tension.
Tu retrouveras ainsi un protecteur "flottant".

Helviens

Je comprends mieux le principe , j'espère que çà ira un peu mieux , merci!

Zaza
Je suis d'accord

Oui cela semble coherent vu le placement du centre du ressort et ce qui ressemble a une goupille ou 6pans sans tete cache dans l'axe du ressort

Connectez-vous pour ajouter un commentaire.
0
Zaza

Bonjour,

Pour en trouver, rechercher ressort de torsion double, en filtrant par les image tu trouvera sans trop de problème un site ou t'en procurer (selon votre photo, merci deja pour celle ci!).

Par contre serait-ce possible que vous ajoutiez les côtes principales de votre bras protecteur, ainsi que quelques photos supplémentaires notamment lié au systeme de rappel jouant sur le parallélogramme des 2 barres?
J'ai aussi une 636 en cours de resto mais je n'ai pas le pont ni le bras et je voudrais reproduire le principe si possible, et surtout les articulations!

En te remerciant par avance!
Cordialement

Helviens

Merci Zaza !

Merci pour ces précisions , je vais rechercher cela. Pour les photos je m'en occuperai dès que possible je suis pas très présents chez moi en ce moment ... A très bientôt

Helviens

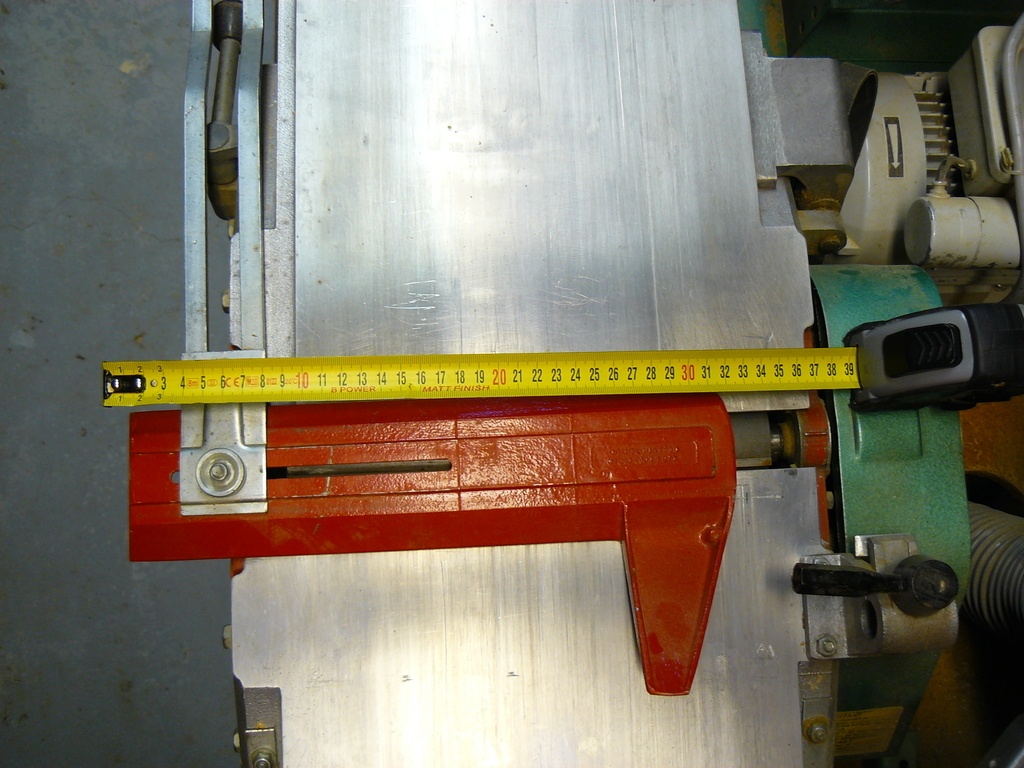

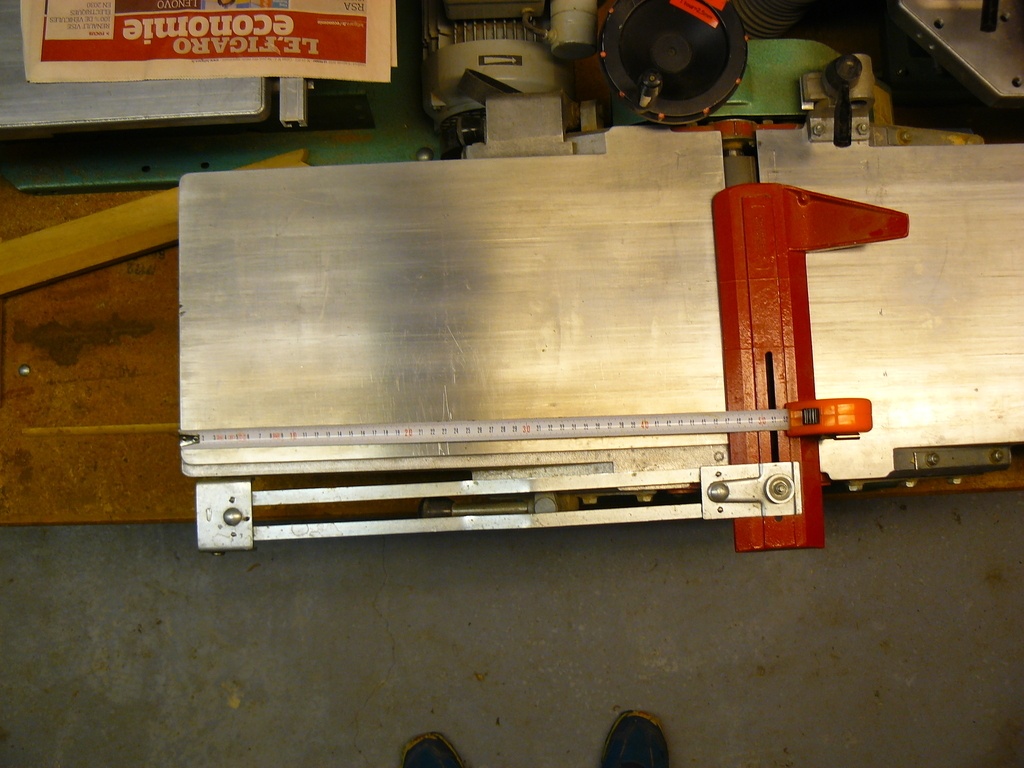

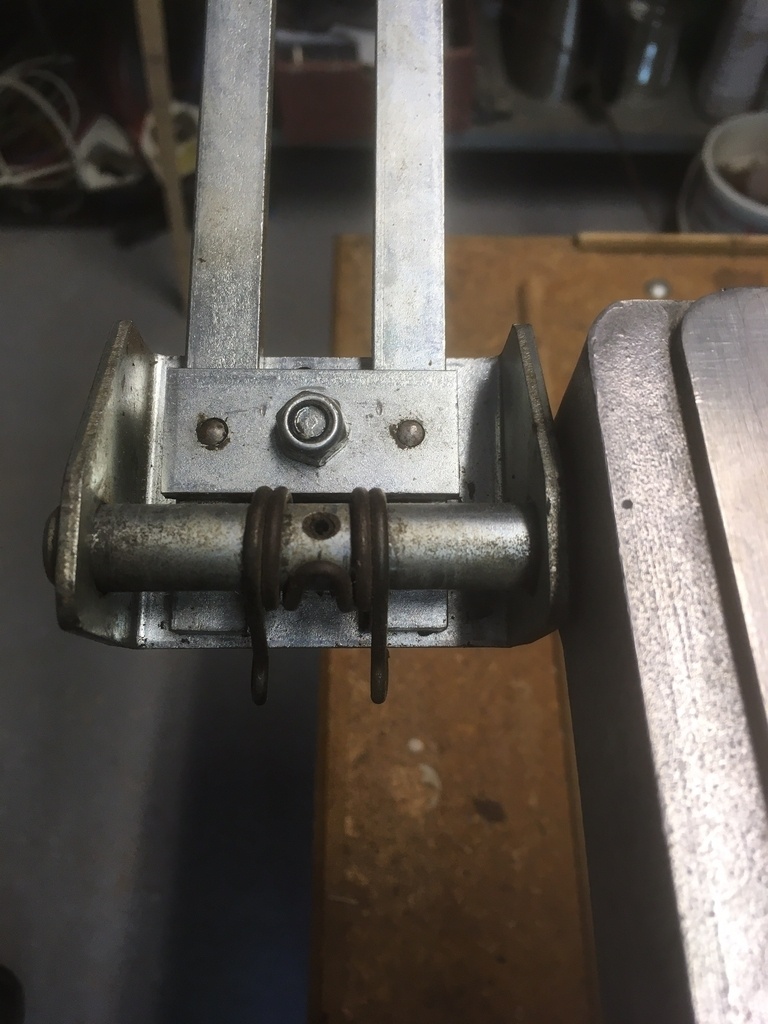

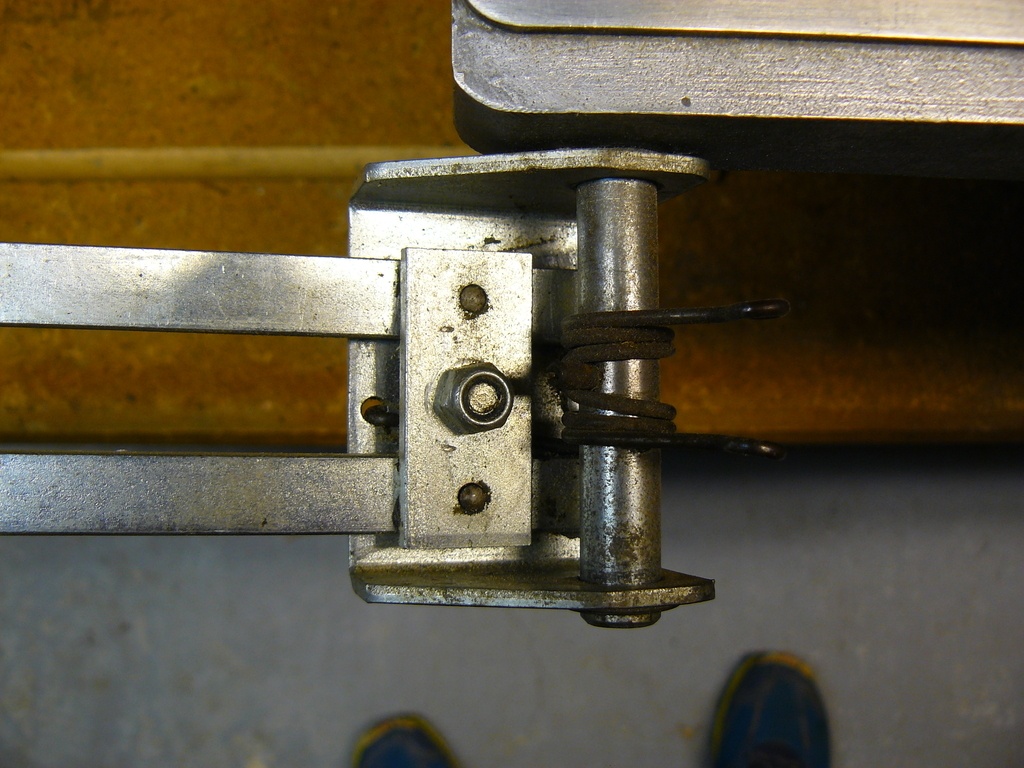

Bonjour, désolé pour ce délai beaucoup trop long ... quelques photos que je peux compléter au besoin, me dire. Bonne restauration !

Zaza
( Modifié )

Merci! J'ai fini par en trouver un a environ 100e sur le bon coin, ma restoration est pratiquement terminée, plus que les fers a affuter ;)

Connectez-vous pour ajouter un commentaire.
0
Olivier Vernhettes

un peu de W40 sur les axes aide aussi, après ça reste une machine des années 70, les normes étaient plus souples 😉

Helviens

Très bonne suggestion , je vais regarder çà, merci !

Connectez-vous pour ajouter un commentaire.
0
gege87

Bonjour,
la tension du ressort peut se faire via une clé six pans en bout d'arbre du protecteur.
Tu desserres l'écrou sous la table, régles la tension et rebloques en position l'arbre.
Cordialement.

Helviens

Avec le conseil d'Olivier V et le tien çà m'éclaire bien sur le réglage de l'engin ! merci!

Helviens

et le conseil de Ced 21 aussi bien sûr !

Connectez-vous pour ajouter un commentaire.
