Hude

Serre dôme - coupe d'onglet double

Je souhaite réaliser une serre dôme avec des chevrons de 50 x 50

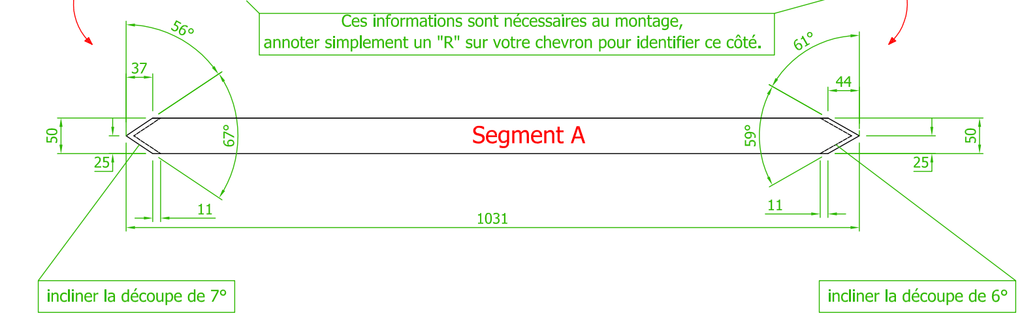

Je n'arrive pas à trouver la solution pour faire mes coupes d'onglet et faire également les inclinaisons 6° ou 7° (cf plan) avec ma scie radiale.
Merci de vos conseils

Connectez-vous pour ajouter un commentaire.
?

2 réponses

0
houlahop

Bonsoir,
Pourrais-tu nous indiquer quel "outil" informatique as-tu utiliser pour réaliser ton plan ?

Hude

c'est un plan de serre dôme que j'ai eu chez "Oncle Gustave"

Hude
Connectez-vous pour ajouter un commentaire.
0
fredaug

incliner la lame de 6 ou 7 °, faire un montage (un siffler) sur le guide de la machine pour scier a plus de 45°

Hude

Merci de ton commentaire.
Cela j'y arrive pour l'inclinaison à droite, c'est l'autre côté où ça coince un peu : je vais réfléchir en retournant la pièce de 180° mais mes essais manquent de précision et je n'atteins pas la précision souhaitée.

fredaug

ta machine peut s’incliner a droite et a gauche?

Hude

je ne peux qu'incliner à gauche (à droite, ce n'est pas possible)
donc, quand je présente mon chevron, j'arrive bien à faire ma coupe d'onglet et l'inclinaison sur le côté droit mais comme je ne peux changer l'inclinaison de côté, je ne peux faire ma deuxième coupe d'onglet (à gauche) avec l'inclinaison opposée.

fredaug

compliquer du coup, si tu a une scie plongeante, en fessant des montages d'usinages.

fredaug

tu a quoi comme machine en faite

Hude

une bosch

Hude

Finalement je vais réaliser un gabarit à 7° sur lequel je mettrai mon chevron et je ferai une coupe droite à l'angle voulu...

fredaug

très bien l’important c'est d'y arriver! en fessant un bon montage avec des butées ça ira tout seul.
